20060013300梁模板（盘扣式，梁板立柱共用）计算书计算依据：1、《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-20212、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性模板及支架计算依据《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231-2021荷载系数参数表：正常使用极限状态承载能力极限状态抗倾覆可变荷载调整系数γL 1 0.9 0.9可变荷载的分项系数γQ 1 1.5 1.5永久荷载的分项系数γG 1 1.3 0.9结构重要性系数γ0 1设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 10000W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.1+(24+1.5)×0.6)+1.5×0.9×3]×1＝24.07kN/mq1静＝γ0×1.3×[G1k+(G2k+G3k)×h]×b＝1×1.3×[0.1+(24+1.5)×0.6]×1＝20.02kN/mq1活＝γ0×1.5×γL×Q1k×b＝1×1.5×0.9×3×1＝4.05kN/mq2＝[1×(G1k+(G2k+G3k)×h)+1×1×Q1k]×b＝[1×(0.1+(24+1.5)×0.6)+1×1×3]×1＝18.4kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×24.07×0.12＝0.03kN·mσ＝M max/W＝0.03×106/37500＝0.802N/mm2≤[f]/γR=15/1＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×18.4×1004/(100×10000×281250)＝0.003mm≤[ν]＝min[L/150，10]＝min[100/150，10]＝0.667mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×20.02×0.1+0.437×4.05×0.1＝0.928kNR2=1.25q1L=1.25×24.07×0.1＝3.009kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×18.4×0.1＝0.69kNR2'=1.25q2L=1.25×18.4×0.1＝2.3kN五、小梁验算梁底面板传递给左边小梁线荷载：q1左＝R1/b=0.928/1＝0.928kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2]/b = Max[3.009]/1= 3.009kN/m梁底面板传递给右边小梁线荷载：q1右＝R3/b=0.928/1＝0.928kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.2/2 =0.026kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×(0.6-0.12)=0.312kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.6-0.12)=0.312kN/m梁左侧楼板传递给左边小梁荷载q4左＝1×[1.3×(0.5+(24+1.1)×0.12)+1.5×0.9×3]×(0.6-0.2/2)/2=2.154kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(24+1.1)×0.12)+1.5×0.9×3]×((1.2-0.6)-0.2/2)/2=2.154kN/m 左侧小梁荷载q左＝q1左+q2+q3左+q4左=0.928+0.026+0.312+2.154=3.42kN/m中间小梁荷载q中= q1中+ q2=3.009+0.026=3.035kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=0.928+0.026+0.312+2.154=3.42kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[3.42,3.035,3.42]=3.42kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.69/1＝0.69kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2']/b = Max[2.3]/1= 2.3kN/m 梁底面板传递给右边小梁线荷载：q1右'＝R3'/b=0.69/1＝0.69kN/m小梁自重：q2'＝1×(0.3-0.1)×0.2/2 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.6-0.12)=0.24kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.6-0.12)=0.24kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)+1×1×3]×(0.6-0.2/2)/2=1.628kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)+1×1×3]×((1.2-0.6)-0.2/2)/2=1.628kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.69+0.02+0.24+1.628=2.578kN/m中间小梁荷载q中'= q1中'+ q2'=2.3+0.02=2.32kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.69+0.02+0.24+1.628=2.578kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[2.578,2.32,2.578]=2.578kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.42×1.22，0.5×3.42×0.22]＝0.616kN·mσ=M max/W=0.616×106/42667=14.428N/mm2≤[f]/γR=15.444/1=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×3.42×1.2，3.42×0.2]＝2.565kNτmax=3V max/(2bh0)=3×2.565×1000/(2×40×80)＝1.202N/mm2≤[τ]/γR=1.782/1=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×2.578×12004/(100×9350×170.667×104)＝1.745mm≤[ν]＝min[l1/150，10]=min[1200/150，10]＝8mmν2＝q'l24/(8EI)＝2.578×2004/(8×9350×170.667×104)＝0.032mm≤[ν]＝min[2l2/150，10]=min[400/150，10]＝2.667mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×3.42×1.2,0.375×3.42×1.2+3.42×0.2]=5.13 kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=5.13kN,R2=4.553kN,R3=5.13kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×2.578×1.2,0.375×2.578×1.2+2.578×0.2] =3.867kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=3.867kN,R2'=3.48kN,R3'=3.867kN 六、主梁验算可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.392×106/4490=87.406N/mm2≤[f]/γR=205/1=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.927kNτmax=2V max/A=2×4.927×1000/424＝23.242N/mm2≤[τ]/γR=125/1=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.079mm≤[ν]＝min[L/150，10]=min[600/150，10]＝4mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.203kN，R2=14.408kN，R3=0.203kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力设计值[N](kN) 100扣件抗滑移折减系数k c0.85两侧立杆最大受力N＝max[R1,R3]＝max[0.203,0.203]＝0.203kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2]＝14.408kN≤[N]/γR=100/1=100kN满足要求！八、立杆验算h max=max(βHηh,βHγh'+2ka)=max(1.05×1.05×1500,1.05×0.9×1000+2×0.6×650)=1725mmλ=h max/i=1725/15.9=108.491≤[λ]=150长细比满足要求！查表得，φ＝0.532、风荷载计算M w＝γ0×γL×φw1.5×ωk×l a×h2/10＝1×0.9×0.9×1.5×0.199×1.2×1.52/10＝0.065kN·m3、稳定性计算R1＝0.203kN，R2＝14.408kN，R3＝0.203kN立杆最大受力N w＝max[R1+N边1，R2，R3+N边2]+1×1.3×0.15×(13.3-0.6)+M w/l b ＝max[0.203+1×[1.3×(0.5+(24+1.1)×0.12)+1.5×0.9×3]×(1.2+0.6-0.2/2)/2×1.2，14.408，0.203+1×[1.3×(0.5+(24+1.1)×0.12)+1.5×0.9×3]×(1.2+1.2-0.6-0.2/2)/2×1.2]+2.477+0.06 5/1.2＝16.939kNf＝N/(φA)+M w/W＝16938.583/(0.53×424)+0.065×106/4490＝89.853N/mm2≤[f]/γR=205/1=205N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-2021 第6.2.1: 支撑架的高宽比宜控制在3以内H/B=13.3/20=0.665≤3满足要求！十、架体抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=γ0×γL×φwγQ(ωk LH2/2+Q3k Lh1)=1×0.9×0.9×1.5×(0.199×20×13.32/2+0.55×20×3.9)=4 79.817kN·mM R=γG[G1k+0.15×H/(l a'×l b')]LB2/2=0.9×[0.5+0.15×13.3/(1.2×1.2)]×20×202/2=6787.5kN·mM T=479.817kN·m≤M R=6787.5kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=γ0×γL×φwγQ(Q2k LH2+Q3k Lh1)=1×0.9×0.9×1.5×(0.07×20×13.32+0.55×20×3.9)=353.0 13kN·mM R=γG[G1k+(G2k+G3k)h0+0.15×H/(l a'×l b')]LB2/2=0.9×[0.5+(24+1.1)×0.12+0.15×13.3/(1. 2×1.2)]×20×202/2=17630.7kN·mM T=353.013kN·m≤M R=17630.7kN·m满足要求！。

模板工程计算书

W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000m m4承载能力极限状态q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.1)×0.15)+1.4×3]×1=8.838kN/mq1静=[γG(G1k +(G2k+G3k)h)b] = [1.2×(0.1+(24+1.1)×0.15)×1]=4.638kN/mq1活=(γQ×Q1k)×b=(1.4×3)×1=4.2kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.1+(24+1.1)×0.15)+1×3)×1＝6.865kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×4.638×0.32+0.117×4.2×0.32＝0.086kN·m σ＝M max/W＝0.086×106/24000＝3.582N/mm2≤[f]＝16.83N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×6.865×3004/(100×9350×144000)=0.28mm νmax=0.28mm≤min{300/150，10}=2mm满足要求！五、小梁验算q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.3+(24+1.1)×0.15)+1.4×3]×0.3＝2.723kN/m 因此，q1静＝1.2×(G1k+(G2k+G3k)×h)×b=1.2×(0.3+(24+1.1)×0.15)×0.3＝1.463kN/mq1活＝1.4×Q1k×b=1.4×3×0.3＝1.26kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×1.463×1.22+0.125×1.26×1.22＝0.49kN·m M2＝q1L12/2=2.723×0.12/2＝0.014kN·mM max＝max[M1，M2]＝max[0.49，0.014]＝0.49kN·mσ=M max/W=0.49×106/42670=11.488N/mm2≤[f]=12.87N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.463×1.2+0.625×1.26×1.2＝2.043kNV2＝q1L1＝2.723×0.1＝0.272kNV max＝max[V1，V2]＝max[2.043，0.272]＝2.043kNτmax=3V max/(2bh0)=3×2.043×1000/(2×40×80)＝0.957N/mm2≤[τ]=1.39N/mm2 满足要求！3、挠度验算q＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.3+(24+1.1)×0.15)+1×3)×0.3＝2.119kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×2.119×12004/(100×8415×170.67×104)＝1. 594mm≤[ν]＝min(L/150,10)＝min(1200/150,10)＝8mm;悬臂端νmax＝ql14/(8EI)=2.119×1004/(8×8415×170.67×104)＝0.002mm≤[ν]＝min(2×l/150,10)＝min(2×100/150,10)＝1.333mm1满足要求！六、主梁验算1、小梁最大支座反力计算q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×0.3＝2.795kN/m q1静＝1.2×(G1k +(G2k+G3k)×h)×b＝1.2×(0.5+(24+1.1)×0.15)×0.3＝1.535kN/m q1活＝1.4×Q1k×b ＝1.4×3×0.3＝1.26kN/mq2＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.5+(24+1.1)×0.15)+1×3)×0.3＝2.179kN/m 承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×2.795×1.2＝4.193kN按悬臂梁，R1＝2.795×0.1＝0.28kNR＝max[R max，R1]＝4.193kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.179×1.2＝3.269kN按悬臂梁，R'1＝q2l1=2.179×0.1＝0.218kNR＝max[R'max，R'1]＝3.269kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=1.95×106/10330=188.746N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=V max/(8I zδ)[bh02-(b-δ)h2]=9.487×1000×[40×602-(40-8)×522]/(8×309900×8)＝27. 49N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=1.911mm≤[ν]=min{1200/150，10}=8mm悬挑段νmax＝0.668mm≤[ν]=min(2×150/150,10)=2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=11.478kN，R2=17.873kN，R3=17.873kN，R4=11.478kN 七、可调托座验算按上节计算可知，可调托座受力N＝17.873kN≤[N]＝30kN满足要求！八、立柱验算1、长细比验算l01=hˊ+2ka=1000+2×0.7×450=1630mml0=ηh=1.2×1800=2160mmλ=max[l01，l0]/i=2160/15.9=135.849≤[λ]=150满足要求！2、立柱稳定性验算根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010公式5.3.1-2：小梁验算q1＝[1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×0.3 = 2.669kN/m同上四～六步计算过程，可得：R1＝10.961kN，R2＝17.067kN，R3＝17.067kN，R4＝10.961kN顶部立柱段：λ1=l01/i=1630.000/15.9=102.516查表得，φ＝0.573不考虑风荷载:N1=Max[R1，R2，R3，R4]=Max[10.961，17.067，17.067，10.961]=17.098kN f＝ N1/(ΦA)＝17098/(0.573×424)＝70.376N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载:M w＝γQφcωk×l a×h2/10＝1.4×0.9×0.076×1.2×1.82/10＝0.037kN·mN1w=Max[R1,R2,R3,R4]+M w/l b=Max[10.961,17.067,17.067,10.961]+0.037/1.2=17.098kN f＝ N1w/(φA)+M w/W＝17098/(0.573×424)+0.037×106/4730＝78.198N/mm2≤[f]＝205N/mm2 满足要求！非顶部立柱段：λ=l0/i=2160.000/15.9=135.849查表得，φ1=0.371不考虑风荷载:N=Max[R1,R2,R3,R4]+γG×q×H=Max[10.961,17.067,17.067,10.961]+1.2×0.15×4.5=17. 877kNf=N/(φ1A)＝17.877×103/(0.371×424)=113.646N/mm2≤[σ]=205N/mm2满足要求！考虑风荷载:M w＝γQφcωk×l a×h2/10＝1.4×0.9×0.076×1.2×1.82/10＝0.037kN·mN w=Max[R1,R2,R3,R4]+γG×q×H+M w/l b=Max[10.961,17.067,17.067,10.961]+1.2×0.15×4 .5+0.037/1.2=17.908kNf=N w/(φ1A)+M w/W＝17.908×103/(0.371×424)+0.037×106/4490=121.665N/mm2≤[σ] =205N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3 H/B=4.5/27=0.167≤3满足要求！十、抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=ψc×γQ(ωk L1Hh2+Q3k L1h1)=1×1.4×(0.076×45×4.5×3.9+0.55×45×3.9)=219.164kN ·mM R=γG(G1k+0.15H/(l a l b))L1B12/2=0.9×(0.5+0.15×4.5/(1.2×1.2))×45×272/2=14300.93k N·mM T=219.164kN·m≤M R=14300.93kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=ψc×γQ(Q2k L1H+Q3k L1h1)=1×1.4×(0.25×45×4.5+0.55×45×3.9)=206.01kN·mM R=γG[(G2k+G3k)×h0+(G1k+0.15H/(l a l b))]L1B12/2=0.9×[(24+1.1)×0.15+(0.5+0.15×4.5 /(1.2×1.2))]×45×272/2=69880.801kN·mM T=206.01kN·m≤M R=69880.801kN·m满足要求！梁模板（盘扣式，梁板立柱共用）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250m m4q1＝[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.5)×1.35)+1.4×3]×1＝45.6 3kN/mq1静＝1.2×[G1k+(G2k+G3k)×h]×b＝1.2×[0.1+(24+1.5)×1.35]×1＝41.43kN/mq1活＝1.4×Q1k×b＝1.4×3×1＝4.2kN/mq2＝[1×G1k+1×(G2k+G3k)×h+1×Q1k]×b＝[1×0.1+1×(24+1.5)×1.35+1×3]×1＝37.525k N/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×41.43×0.152+0.121×4.2×0.152＝0.111kN·m σ＝M max/W＝0.111×106/37500＝2.965N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×37.525×1504/(100×10000×281250)＝0.043mm≤[ν]＝min[L/150，10]＝min[150/150，10]＝1mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×41.43×0.15+0.446×4.2×0.15＝2.723kN R2=R4=1.143q1静L+1.223q1活L=1.143×41.43×0.15+1.223×4.2×0.15＝7.874kN R3=0.928q1静L+1.142q1活L=0.928×41.43×0.15+1.142×4.2×0.15＝6.487kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×37.525×0.15＝2.212kNR2'=R4'=1.143q2L=1.143×37.525×0.15＝6.434kNR3'=0.928q2L=0.928×37.525×0.15＝5.223kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=2.723/1＝2.723kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b =Max[7.874,6.487,7.874]/1= 7.874kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=2.723/1＝2.723kN/m小梁自重：q2＝1.2×(0.3-0.1)×0.6/4 =0.036kN/m梁左侧模板传递给左边小梁荷载q3左＝1.2×0.5×(1.35-0.15)=0.72kN/m梁右侧模板传递给右边小梁荷载q3右＝1.2×0.5×(1.35-0.15)=0.72kN/m梁左侧楼板传递给左边小梁荷载q4左＝[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×(0.5-0.6/ 2)/2×1=0.932kN/m梁右侧楼板传递给右边小梁荷载q4右＝[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×((1-0.5)-0.6/2)/2×1=0.932kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =2.723+0.036+0.72+0.932=4.411kN/m 中间小梁荷载q中= q1中+ q2=7.874+0.036=7.91kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =2.723+0.036+0.72+0.932=4.411kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[4.411,7.91,4.411]=7.91kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.212/1＝2.212kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b =Max[6.434,5.223,6.434]/1= 6.434kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=2.212/1＝2.212kN/m小梁自重：q2'＝1×(0.3-0.1)×0.6/4 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.35-0.15)=0.6kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.35-0.15)=0.6kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.15)+1×3]×(0.5-0.6/2)/2×1=0.727kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.15)+1×3]×((1-0.5)-0.6/ 2)/2×1=0.727kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左' =2.212+0.03+0.6+0.727=3.569kN/m 中间小梁荷载q中'= q1中'+ q2'=6.434+0.03=6.464kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.212+0.03+0.6+0.727=3.569kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[3.569,6.464,3.569]=6.464kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×7.91×0.92，0.5×7.91×0.22]＝0.801kN·mσ=M max/W=0.801×106/64000=12.514N/mm2≤[f]=15.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×7.91×0.9，7.91×0.2]＝4.449kNτmax=3V max/(2bh0)=3×4.449×1000/(2×60×80)＝1.39N/mm2≤[τ]=1.78N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×6.464×9004/(100×9350×256×104)＝0.923mm≤[ν]＝min[l1/150，10]=min[900/150，10]＝6mmν2＝q'l24/(8EI)＝6.464×2004/(8×9350×256×104)＝0.054mm≤[ν]＝min[2l2/150，10]= min[400/150，10]＝2.667mm满足要求！4、支座反力计算承载能力极限状态R max=[1.25qL1,0.375qL1+qL2]=max[1.25×7.91×0.9,0.375×7.91×0.9+7.91×0.2]=8.899 kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=4.962kN,R2=8.899kN,R3=7.338kN,R4= 8.899kN,R5=4.962kN正常使用极限状态R max'=[1.25q'L1,0.375q'L1+q'L2]=max[1.25×6.464×0.9,0.375×6.464×0.9+6.464×0.2]= 7.272kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=4.015kN,R2'=7.272kN,R3'=5.91kN,R4' =7.272kN,R5'=4.015kN六、主梁验算主梁自重忽略不计，主梁2根合并，其受力不均匀系数=0.6,则单根主梁所受集中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.727×106/4490=161.825N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝6.381kNτmax=2V max/A=2×6.381×1000/424＝30.1N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.26mm≤[ν]＝min[L/150，10]=min[500/150，10]＝3.333mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=1.935kN，R2=17.165kN，R3=1.935kN立柱所受主梁支座反力依次为P1=1.935/0.6=3.225kN，P2=17.165/0.6=28.609kN，P3=1.935/0.6=3.225kN七、可调托座验算1、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R3]＝max[1.935,1.935]＝1.935kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2]＝28.609kN≤[N]＝30kN满足要求！八、立柱验算1、长细比验算h max=max(ηh,h'+2ka)=max(1.2×1500,1000+2×0.7×500)=1800mmλ=h max/i=1800/15.9=113.208≤[λ]=150长细比满足要求！查表得，φ＝0.3862、风荷载计算M w＝φc×1.4×ωk×l a×h2/10＝0.9×1.4×0.031×0.9×1.52/10＝0.008kN·m根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010公式5.3.1-2：1)面板验算q1＝[1.2×(0.1+(24+1.5)×1.35)+1.4×0.9×3]×1＝45.21kN/m2)小梁验算q1＝max{2.695+1.2×[(0.3-0.1)×0.6/4+0.5×(1.35-0.15)]+[1.2×(0.5+(24+1.1)×0.15)+1. 4×0.9×3]×max[0.5-0.6/2，(1-0.5)-0.6/2]/2×1，7.797+1.2×(0.3-0.1)×0.6/4}=7.833kN /m同上四～六计算过程，可得：P1＝3.18kN，P2＝28.286kN，P3＝3.18kN立柱最大受力N w＝max[P1+N边1，P2，P3+N边2]+1.2×0.15×(3.9-1.35)+M w/l b＝max[ 3.18+[1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×(0.9+0.5-0.6/2)/2×0.9，28.286，3.18+[ 1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×(0.9+1-0.5-0.6/2)/2×0.9]+0.459+0.008/1＝28. 753kNf＝N/(φA)+M w/W＝28753.141/(0.386×424)+0.008×106/4490＝177.466N/mm2≤[f]＝300N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3 H/B=3.9/30=0.13≤3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算F1=N=28.753kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.829N/mm2，η=1，h0=h-20=130mm，u m =2[(a+h0)+(b+h0)]=1320mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.829+0.25×0)×1×1320×130/1000=99.579kN≥F1=28.753kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=8.294N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln=ab=40000 mm2F=1.35βcβl f c A ln=1.35×1×3×8.294×40000/1000=1343.628kN≥F1=28.753kN满足要求！墙模板（木模板）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.5]＝min[29.87，108]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9 max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42 .285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板布置模板设计立面图四、面板验算墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.5m，W＝bh2/6＝500×122/ 6＝12000mm3，I＝bh3/12＝500×123/12＝72000mm41、强度验算q＝bS承＝0.5×38.056＝19.028kN/m面板弯矩图(kN·m)M max＝0.095kN·mσ＝M max/W＝0.095×106/12000＝7.928N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算q＝bS正＝0.5×29.87=14.935kN/m面板变形图(mm)ν＝0.43mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算1、强度验算q＝bS承＝0.275×38.056＝10.465kN/m小梁弯矩图(kN·m)小梁剪力图(kN)M max＝0.327kN·mσ＝M max/W＝0.327×106/42670＝7.664N/mm2≤[f]＝16.2N/mm2 满足要求！2、挠度验算q＝bS正＝0.275×29.87=8.214kN/m小梁变形图(mm)ν＝0.462mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！3、支座反力计算R1=4.507kN，R2=...R37=4.007kN，R38=5.509kN六、主梁验算1、强度验算主梁弯矩图(kN·m)M max＝0.611kN·mσ＝M max/W＝0.611×106/4490＝136.083N/mm2≤[f]＝205N/mm2 满足要求！2、挠度验算主梁变形图(mm)ν＝0.369mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！七、对拉螺栓验算对拉螺栓横向验算间距m＝max[500，500/2+200]＝500mm 对拉螺栓竖向验算间距n＝max[500，500/2+250]＝500mm N＝0.95mnS承＝0.95×0.5×0.5×38.056＝9.038kN≤N t b＝17.8kN 满足要求！柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.5]＝min[29.87，108]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9 max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42 .285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.7×29.87＝25.404kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.7×2＝1.235kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×25.404×0.152-0.121×1.235×0.152＝-0.065kN·m σ＝M max/W＝0.065×106/(1/6×700×122)＝3.841N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.7×29.87＝20.909kN/mν＝0.632ql4/(100EI)＝0.632×20.909×1504/(100×8925×(1/12×700×123))＝0.074mm≤[ν]＝l/400＝150/400＝0.375mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.15×38.056＝5.708 kN/m小梁弯矩图(kN·m)M max＝0.285kN·mσ＝M max/W＝0.285×106/42.67×103＝6.672N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝2.346kNτmax=3V max/(2bh0)=3×2.346×1000/(2×40×80)＝1.1N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.15×29.87＝4.481 kN/m小梁变形图(mm) ν＝0.409mm≤[ν]＝1.5mm满足要求！4、支座反力计算承载能力极限状态R max=4.438正常使用极限状态R max=3.484五、柱箍验算模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

盘扣式模板支架计算书

盘扣式梁底模板支架(梁板共用立杆)计算书一、参数信息和规范依据依据规范:《施工脚手架通用规范》GB55023-2022《钢结构通用规范》GB55006-2021《木结构通用规范》GB55005-2021《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231-2021《建筑结构可靠性设计统一标准》GB50068-2018《建筑施工脚手架安全技术统一标准》GB51210-2016《施工脚手架通用规范》GB55023-2022《承插型盘扣式钢管支架构件》JG/T 503-2016《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计标准》GB50017-2017《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:立杆钢管选择Q355,强度为300N/mm2水平杆钢管选择Q355,强度为300N/mm2,钢管强度折减系数取1.00,结构重要性系数取1.00；承载力设计值调整系数取1.00；考虑脚手架重复使用和折旧情况：立杆钢管强度设计值取300.0N/mm2，水平钢管强度设计值取300.0N/mm2。

模板支架搭设高度为11.7m，梁截面B×D=350mm×700mm，梁底立杆的纵距(跨度方向) l=0.90m，脚手架步距 h=1.50m，脚手架顶层水平杆步距 h'=0.00m，梁板共用立杆的横距为0.90m，纵距为0.90m，梁板共用立杆纵距为0.90m立杆钢管选择：φ48.00×3.20mm横杆钢管选择：φ48.00×3.20mm梁底增加2道承重立杆。

面板厚度15.00mm，剪切强度1.40N/mm2，抗弯强度17.00N/mm2，弹性模量9000.00N/mm2。

木方60×80mm，剪切强度1.7N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。

板模板(盘扣式)计算书

板模板（盘扣式）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图纵向剖面图横向剖面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 16.83 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 9350 面板计算方式三等跨连续梁W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4承载能力极限状态q1＝[1.2×(G1k +(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.1)×0.15)+1.4×3]×1=8.838kN/m q1静=[γG(G1k +(G2k+G3k)h)]b = [1.2×(0.1+(24+1.1)×0.15)]×1=4.638kN/mq1活=(γQ×Q1k)×b=(1.4×3)×1=4.2kN/m正常使用极限状态q＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b =(1×(0.1+(24+1.1)×0.15)+1×3)×1＝6.865kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×4.638×0.32+0.117×4.2×0.32＝0.086kN·mσ＝M max/W＝0.086×106/37500＝2.292N/mm2≤[f]＝16.83N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×6.865×3004/(100×9350×281250)=0.143mmνmax=0.143mm≤min{300/150，10}=2mm满足要求！五、小梁验算小梁类型矩形木楞小梁截面类型(mm) 40×90小梁抗弯强度设计值[f](N/mm2) 12.87 小梁抗剪强度设计值[τ](N/mm2) 1.386小梁截面抵抗矩W(cm3) 54 小梁弹性模量E(N/mm2) 8415小梁截面惯性矩I(cm4) 243 小梁计算方式三等跨连续梁11k2k3k1k＝2.723kN/m因此，q1静＝1.2×(G1k +(G2k+G3k)×h)×b=1.2×(0.3+(24+1.1)×0.15)×0.3＝1.463kN/m q1活＝1.4×Q1k×b=1.4×3×0.3＝1.26kN/m计算简图如下：1、强度验算M1＝0.1q1静L2+0.117q1活L2＝0.1×1.463×0.92+0.117×1.26×0.92＝0.238kN·mM2＝q1L12/2=2.723×0.12/2＝0.014kN·mM max＝max[M1，M2]＝max[0.238，0.014]＝0.238kN·mσ=M max/W=0.238×106/54000=4.406N/mm2≤[f]=12.87N/mm2满足要求！2、抗剪验算V1＝0.6q1静L+0.617q1活L＝0.6×1.463×0.9+0.617×1.26×0.9＝1.49kNV2＝q1L1＝2.723×0.1＝0.272kNV max＝max[V1，V2]＝max[1.49，0.272]＝1.49kNτmax=3V max/(2bh0)=3×1.49×1000/(2×40×90)＝0.621N/mm2≤[τ]=1.386N/mm2满足要求！3、挠度验算q＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.3+(24+1.1)×0.15)+1×3)×0.3＝2.119kN/m挠度,跨中νmax＝0.677qL4/(100EI)=0.677×2.119×9004/(100×8415×243×104)＝0.46mm≤[ν]＝min(L/150，10)＝min(900/150，10)＝6mm；悬臂端νmax＝ql14/(8EI)=2.119×1004/(8×8415×243×104)＝0.001mm≤[ν]＝min(2×l1/150，10)＝min(2×100/150，10)＝1.333mm满足要求！六、主梁验算q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×0.3＝2.795kN/mq1静＝1.2×(G1k +(G2k+G3k)×h)×b＝1.2×(0.5+(24+1.1)×0.15)×0.3＝1.535kN/mq1活＝1.4×Q1k×b ＝1.4×3×0.3＝1.26kN/mq2＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.5+(24+1.1)×0.15)+1×3)×0.3＝2.179kN/m承载能力极限状态按三等跨连续梁，R max＝(1.1q1静+1.2q1活)L＝1.1×1.535×0.9+1.2×1.26×0.9＝2.881kN按悬臂梁，R1＝q1l1＝2.795×0.1＝0.28kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝1.729kN;正常使用极限状态按三等跨连续梁，R'max＝1.1q2L＝1.1×2.179×0.9＝2.158kN按悬臂梁，R'1＝q2l1=2.179×0.1＝0.218kNR'＝max[R'max，R'1]×0.6＝1.295kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.441×106/4490=98.287N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×2.796×1000/424＝13.187N/mm2≤[τ]=125N/m m2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=0.546mm≤[ν]=min{900/150，10}=6mm悬挑段νmax＝0.142mm≤[ν]=min(2×150/150,10)=2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=4.12kN，R2=5.389kN，R3=5.389kN，R4=4.12kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30满足要求！八、立杆验算立杆钢管截面类型(mm) Ф48×3.2立杆钢管计算截面类型(mm) Ф48×3钢材等级Q235 立杆截面面积A(mm2) 424 立杆截面回转半径i(mm) 15.9 立杆截面抵抗矩W(cm3) 4.49 抗压强度设计值[f](N/mm2) 205 支架自重标准值q(kN/m) 0.15 支架立杆计算长度修正系数η 1.2 悬臂端计算长度折减系数k 0.71、长细比验算l01=hˊ+2ka=1200+2×0.7×450=1830mml0=ηh=1.2×1800=2160mmλ=max[l01，l0]/i=2160/15.9=135.849≤[λ]=150满足要求！2、立杆稳定性验算顶部立杆段：λ1=l01/i=1830.000/15.9=115.094查表得，φ＝0.483不考虑风荷载:N1 =Max[R1，R2，R3，R4]/0.6=Max[4.12，5.389，5.389，4.12]/0.6=8.982kN f＝N1/(ΦA)＝8982/(0.483×424)＝43.859N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段：λ=l0/i=2160.000/15.9=135.849查表得，φ1=0.371不考虑风荷载:N=Max[R1,R2,R3,R4]/0.6+γG×q×H=Max[4.12,5.389,5.389,4.12]/0.6+1.2×0.15×3.325=9.5 8kNf=N/(φ1A)＝9.58×103/(0.371×424)=60.901N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3H/B=3.325/30=0.111≤3满足要求！十、抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=ψc×γQ(ωk L1Hh2+Q3k L1h1)=1×1.4×(0.076×40×3.325×3.2+0.55×40×3.2)=143.844kN·mM R=γG(G1k+0.15H/(l a l b))L1B12/2=0.9×(0.5+0.15×3.325/(0.9×0.9))×40×302/2=18075kN·mM T=143.844kN·m≤M R=18075kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=ψc×γQ(Q2k L1H2+Q3k L1h1)=1×1.4×(1×40×3.3252+0.55×40×3.2)=717.675kN·mM R=γG[(G2k+G3k)×h0+(G1k+0.15H/(l a l b))]L1B12/2=0.9×[(24+1.1)×0.15+(0.5+0.15×3.325/ (0.9×0.9))]×40×302/2=79068kN·mM T=717.675kN·m≤M R=79068kN·m满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=1000mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×0.829+0.25×0)×1×1000×100/1000=58.03kN≥F1=9.58kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(400)×(300)/(200×100)]1/2=2.449，A ln=ab=20000mm2F=1.35βcβl f c A ln=1.35×1×2.449×8.294×20000/1000=548.534kN≥F1=9.58kN满足要求！。

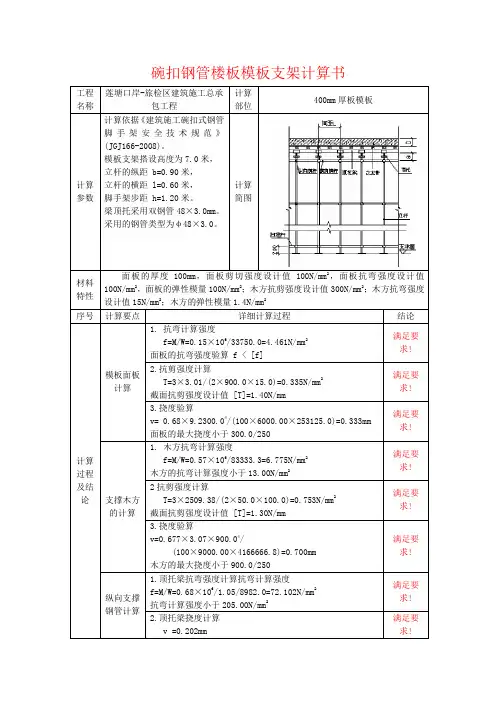

400厚板模板(碗扣式支撑)计算书
