RS485简介(zz)2009-11-17 15:08智能仪表是随着80年代初单片机技术的成熟而发展起来的,现在世界仪表市场基本被智能仪表所垄断。

究其原因就是企业信息化的需要,企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。

最初是数据模拟信号输出简单过程量,后来仪表接口是RS232接口,这种接口可以实现点对点的通信方式,但这种方式不能实现联网功能。

随后出现的RS485解决了这个问题。

RS485接口RS485采用差分信号负逻辑,+2V~+6V表示“0”,- 6V~- 2V表示“1”。

RS485有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

在RS485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。

很多情况下,连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。

而忽略了信号地的连接,这种连接方法在许多场合是能正常工作的,但却埋下了很大的隐患,这有二个原因:(1)共模干扰问题:RS-485接口采用差分方式传输信号方式,并不需要相对于某个参照点来检测信号,系统只需检测两线之间的电位差就可以了。

但人们往往忽视了收发器有一定的共模电压范围,RS-485收发器共模电压范围为-7~+12V,只有满足上述条件,整个网络才能正常工作。

当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口。

(2)EMI问题:发送驱动器输出信号中的共模部分需要一个返回通路,如没有一个低阻的返回通道(信号地),就会以辐射的形式返回源端,整个总线就会像一个巨大的天线向外辐射电磁波。

由于PC机默认的只带有RS232接口,有两种方法可以得到PC上位机的RS485电路:(1)通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号,对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。

北斗通讯接口的数据协议

北斗通讯接口的数据协议

北斗通讯接口的数据协议随着移动通信技术的迅速发展,人们对通信设备的要求也越来越高。

北斗通讯接口作为一种重要的数据协议,广泛应用于各个领域,为人们的通信需求提供了强大的支持。

本文将介绍北斗通讯接口的数据协议的相关内容。

一、北斗通讯接口简介北斗通讯接口是北斗导航卫星系统提供的一种用于数据传输的接口,它可以实现设备之间的无线通信,并提供高可靠性和高精度的定位服务。

北斗通讯接口主要包括数据传输、数据处理和数据解析三个部分,通过对数据进行传输、处理和解析,实现设备之间的数据交换和通信。

二、北斗通讯接口的数据协议北斗通讯接口的数据协议是指设备之间进行数据传输时所遵循的一套规则和约定。

它规定了数据的格式、传输方式、校验方法等,确保数据的准确性和完整性。

1. 数据格式北斗通讯接口的数据格式一般采用二进制形式,将数据按照一定的规则进行编码和解码。

数据格式包括数据头、数据体和数据尾三个部分,其中数据头用于标识数据的起始,数据体用于存储实际的数据内容,数据尾用于标识数据的结束。

2. 数据传输北斗通讯接口的数据传输方式主要有两种:串口传输和无线传输。

串口传输是指通过串行接口将数据传输到另一设备,常用的串口有RS232、RS485等;无线传输是指通过北斗导航卫星系统将数据传输到另一设备,无线传输具有传输距离远、抗干扰能力强等优点。

3. 校验方法为了保证数据的准确性,北斗通讯接口采用了校验方法对数据进行校验。

常用的校验方法有奇偶校验、CRC校验等。

奇偶校验是指通过判断数据中二进制位1的个数的奇偶性来进行校验,CRC校验是指通过对数据进行多项式计算得到校验码,然后将校验码与数据一起传输,接收端再通过计算校验码来判断数据的准确性。

4. 数据解析北斗通讯接口在接收到数据后,需要对数据进行解析,提取出有用的信息。

数据解析主要包括数据的分割和数据的解码两个过程。

数据的分割是指根据数据格式将数据划分为不同的部分,数据的解码是指将经过编码的数据还原为原始数据。

UPS通信方式简介

UPS通信方式简介

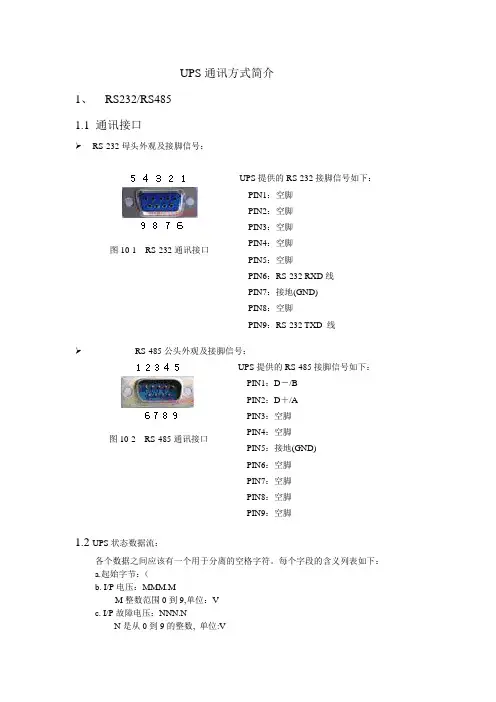

UPS通讯方式简介1、RS232/RS4851.1通讯接口➢RS-232母头外观及接脚信号:图10-1 RS-232通讯接口UPS提供的RS-232接脚信号如下:PIN1:空脚PIN2:空脚PIN3:空脚PIN4:空脚PIN5:空脚PIN6:RS-232 RXD线PIN7:接地(GND)PIN8:空脚PIN9:RS-232 TXD 线➢RS-485公头外观及接脚信号:图10-2 RS-485通讯接口UPS提供的RS-485接脚信号如下:PIN1:D-/BPIN2:D+/APIN3:空脚PIN4:空脚PIN5:接地(GND)PIN6:空脚PIN7:空脚PIN8:空脚PIN9:空脚1.2 UPS状态数据流:各个数据之间应该有一个用于分离的空格字符。

每个字段的含义列表如下:a.起始字节:(b. I/P电压:MMM.MM整数范围0到9,单位:Vc. I/P故障电压:NNN.NN是从0到9的整数, 单位:Vd. O/P 电压:ppp.pP是0到9的整数,单位:Ve. O/P电流:QQQQQQ是一个最大电流百分比,不是绝对值。

f. I/P频率:RR.RR是0到9的整数,单位:HZg.电池电压:SS.S or S.SSS是0到9的整数在线电池组电压以S.SS形式显示,后备电池组电压以SS.S形式显示h.温度:TT.TT是0到9的整数,单位:℃i.UPS 状态:<U><U>是一个字节的二进制信息,比如<b7b6b5b4b3b2b1b0>。

其中,bn是一个ASCII字符'0'或'1'j.停止字节:<CR>2、干接点外观及功能说明:UPS干接点端口说明3、SNMP适配卡SNMP是“简单的网络管理协议”的简称,SNMP卡的作用就是将UPS通信的状态信息转换成符合网络通信的信息格式,并将网络通信的控制信息转成UPS可识别的通信信息,这样一来,便可透过网络或因特网对UPS做远程监视和控制。

接口功能大全

接口功能大全

接口功能简介在平板电视市场高速发展的同时,电视背部接口也引起了消费者的广泛关注。

作为数字电视,现在不仅仅是用来观看电视,很多用户都开始用它与数码相机、硬盘、电脑、微软Xbox 360、索尼的PS3和任天堂Wii游戏机等设备进行链接,这时对接口就有一些要求,像HDMI接口、USB接口都成为了高清平板电视的主流接口。

到底哪些为目前液晶、等离子电视的必备接口呢?下面笔者就从必备、使用、可选、趋势四大方面对接口进行了简单解析,一起来看看吧。

平板电视四大类接口详解四大类接口● 必备接口:·HDMI接口:是最新的高清数字音视频接口,收看高清节目,只有在HDMI通道下,才能达到最佳的效果,是高清平板电视必须具有的基本接口。

·DVI接口:是数字传输的视频接口,可将数字信号不加转换地直接传输到显示器中。

·色差分量接口:是目前各种视频输出接口中较好的一种。

·AV接口:AV接口实现了音频和视频的分离传输,避免了因音/视频混合干扰而导致的图像质量下降。

·RF输入接口:是接收电视信号的射频接口,将视频和音频信号相混合编码输出,会导致信号互相干扰,画质输出质量是所有接口中最差的。

● 实用接口:·光纤接口:使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上,是目前最先进的音频输出接口。

·RS-232接口:是计算机上的通讯接口之一,用于调制解调器、打印机或者鼠标等外部设备连接。

带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。

·VGA接口:是源于电脑显卡上的接口,显卡都带此种接口。

VGA就是将模拟信号传输到显示器的接口。

·S端子:是AV端子的改革,在信号传输方面不再对色度与亮度混合传输,这样就避免了设备内信号干扰而产生的图像失真,能够有效地提高画质的清晰程度。

● 可选接口:·USB接口:是目前使用较多的多媒体辅助接口,可以连接U盘、移动硬盘等设备。

串口通信RS232与RS458简介

串口通信RS232与RS458简介

串口通信RS232和RS485简介PLC与控制设备之间的通信基本上都是基于串行通信接口,采用其对应的通信协议进行控制的,而对于串行通信接口,常用的包括RS232、RS422、RS485。

一、RS232串行通信接口RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准,被广泛用于计算机串行接口外设连接,有些老式PC机上就配置有RS232接口。

RS232的工作方式是单端工作方式,这是一种不平衡的传输方式,收发端信号的逻辑电平都是相对于信号地而言的,RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信,也就是点对点,一般是用于全双工传送,当然也可以用于半双工传送。

此外,RS232是负逻辑,逻辑电平是±5~±15V,传输距离短,只有15米,实际应用可以达到50米,但是再长的距离就须加调制了。

最初RS232标准物理接口是25个引脚的,因为常用的是9个引脚,后来就基本采用DB9连接器了,RS232的DB9连接器的引脚定义见下图:在DB9的9个引脚中,并不是所有的信号端都使用的,比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用,而在全双工方式中,因配置双向通道所以不需要。

一般来说,在全双工方式中RS232标准接线只要三条线就足够了,两根数据信号线TXD/RXD,一根信号地线GND。

双方连接的方式是将TXD和RXD交叉连接,信号地直接相接,然后将各自的RTS/CTS,DSR/DTR短接,将DCD和RI悬空就可以。

二、RS485串行通信接口1、概况为改进RS232通信距离短、速率低的缺点,1983年,RS-485通讯接口被电子工业协会(Electronics Industries Association EIA)批准为一种通讯接口标准。

使用RS-485作为物理层的常用标准协议主要有工业HART总线、modbus协议、Profibus DP等等。

RS232-RS458-RS422通讯协议简介

RS232-RS458-RS422通讯协议简介

原文地址:RS232、RS485、RS422通讯协议简介作者:黄花有主一、什么是RS-232 接口?(1)RS-232 的历史和作用在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯。

RS-232-C 接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口。

(“RS-232-C”中的“-C”只不过表示RS-232 的版本,所以与“RS-232”简称是一样的)它是在1970 年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25 个脚的DB-25 连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。

后来IBM的PC机将RS232 简化成了DB-9 连接器,从而成为事实标准。

而工业控制的RS-232口一般只使用RXD、TXD、GND 三条线。

(2)RS-232 接口的电气特征在RS-232-C 中任何一条信号线的电压均为负逻辑关系。

即:逻辑“1”为-3 到-15V;逻辑“0”为+3 到+15V。

RS-232-C 最常用的9 条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义DCD RXD TXD DTR GND DSR RTD CTS RI(3)RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座,通常插头在DCE 端,插座在DTE端。

PC 机的RS-232 口为9 芯针插座。

一些设备与PC 机连接的RS-232 接口,因为不使用对方的传送控制信号,只需要三条接口线,即“发送数据TXD”、“接收数据RXD”和“信号地GND”。

RS-232 传输线采用屏蔽双绞线。

显示屏常用通信串口引脚定义及介绍

显示屏常用通信串口引脚定义及介绍

显示屏常用通信串口引脚定义及介绍串口, 定义, 显示屏, 通信RS-232、RS-422与RS-485串口标准简介一、RS-232C、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的,RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000英尺(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。

为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。

因此在视频界的应用,许多厂家都建立了一套高层通信协议,或公开或厂家独家使用。

如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的,视频服务器上的控制协议则更多了,如Louth、Odetis协议是公开的,而ProLINK则是基于Profile上的。

二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

常用通信接口标准(RS232、485、I2C等)

常用通信接口标准(RS232、485、I2C等)

GPIB一、简介:GPIB(General-Purpose Interface Bus)-通用接口总线,大多数打印机就是通过GPIB线以及GPIB接口与电脑相连。

1965年惠普公司设计HP-IB1975年 HP-IB变成IEEE-488标准1987年 IEEE488.2被采纳, IEEE 488-1978变成IEEE488.1-19871990年SCPI规范被引入IEEE 488仪器1992年修订IEEE 488.21993年 NI公司提出HS4881965年, 惠普公司(Hewlett-Packard)设计了惠普接口总线(HP-IB, 用于连接惠普的计算机和可编程仪器.由于其高转换速率(通常可达1Mbytes/s), 这种接口总线得到普遍认可, 并被接收为IEEE标准488-1975和ANSI/IEEE 标准488.1-1987. 后来, GPIB比HP-IB的名称用得更广泛. ANSI /IEEE 488.2 -1987加强了原来的标准, 精确定义了控制器和仪器的通讯方式. 可编程仪器的标准命令(Standard Commands for Programmable Instruments, SCPI)采纳了IEEE488.2定义的命令结构,创建了一整套编程命令二、接口与总线接口部分是由各种逻辑电路组成,与各仪器装置安装在一起,用于对传输的信息进行发送、接收、编码和译码;总线部分是一条无源的多芯电缆,用做传输各种消息。

将具有GPIB接口的仪器用GPIB总线连接起来的标准接口总线系统。

在一个GPIB标准接口总线系统中,要进行有效的通信联络至少有“讲者”、“听者”、“控者”三类仪器装置。

讲者是通过总线发送仪器消息的仪器装置(如测量仪器、数据采集器、计算机等),在一个GPIB系统中,可以设置多个讲者,但在某一时刻,只能有一个讲者在起作用。

听者是通过总线接收由讲者发出消息的装置(如打印机、信号源等),在一个GPIB系统中,可以设置多个听者,并且允许多个听者同时工作。

hart ,modbus,各种通讯协议的特点,优劣

hart ,modbus,各种通讯协议的特点,优劣

HART(Highway Addressable Remote Transducer),可寻址远程传感器高速通道的开放通信协议,是美国Rosement公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。

HART装置提供具有相对低的带宽,适度响应时间的通信,经过10多年的发展,HART技术在国外已经十分成熟,并已成为全球智能仪表的工业标准。

HART协议采用基于Bell202标准的FSK频移键控信号,在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯,数据传输率为1.2Mbps。

由于FSK 信号的平均值为0,不影响传送给控制系统模拟信号的大小,保证了与现有模拟系统的兼容性。

在HART协议通信中主要的变量和控制信息由4-20mA传送,在需要的情况下,另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。

+ L& V0 p9 g! M# x% ~" i HART通信采用的是半双工的通信方式,其特点是在现有模拟信号传输线上实现数字信号通信,属于模拟系统向数字系统转变过程中过渡性产品,因而在当前的过渡时期具有较强的市场竞争能力,得到了较快发展。

HART 规定了一系列命令,按命令方式工作。

它有三类命令,第一类称为通用命令,这是所有设备都理解、都执行的命令;第二类称为一般行为命令,所提供的功能可以在许多现场设备(尽管不是全部)中实现,这类命令包括最常用的的现场设备的功能库;第三类称为特殊设备命令,以便于工作在某些设备中实现特殊功能,这类命令既可以在基金会中开放使用,又可以为开发此命令的公司所独有。

在一个现场设备中通常可发现同时存在这三类命令。

HART采用统一的设备描述语言DDL。

现场设备开发商采用这种标准语言来描述设备特性,由HART基金会负责登记管理这些设备描述并把它们编为设备描述字典,主设备运用DDL技术来理解这些设备的特性参数而不必为这些设备开发专用接口。

485标准接口定义

485标准接口定义

485标准接口定义485标准接口是指一种通信协议,用于在不同设备之间进行数据传输和通信。

它是一种串行通信接口标准,通常用于工业控制领域,如自动化设备、仪器仪表、传感器等。

485标准接口具有传输速率快、抗干扰能力强、传输距离远等特点,因此在工业控制领域得到了广泛的应用。

一、485标准接口的物理层特性。

485标准接口采用差分信号传输方式,具有抗干扰能力强的特点。

它采用平衡传输线路,可以有效抵抗外部干扰,传输距离可达1200米,适用于工业环境中长距离通信需求。

此外,485标准接口支持多点通信,可以连接多个设备,实现设备之间的数据交换和通信。

二、485标准接口的数据链路层特性。

485标准接口采用半双工通信方式,即数据的发送和接收是分开进行的。

它采用差分信号传输,具有良好的抗干扰能力,能够在工业环境中稳定可靠地进行数据通信。

485标准接口的数据链路层采用了差分驱动和共模抑制技术,可以有效地抑制共模干扰,确保数据传输的稳定性和可靠性。

三、485标准接口的网络层特性。

485标准接口支持多点通信,可以连接多个设备进行数据交换和通信。

它采用主从式通信方式,支持多主多从的网络拓扑结构,灵活可靠地满足不同应用场景的通信需求。

485标准接口的网络层具有良好的扩展性和灵活性,可以满足不同规模和复杂度的工业控制系统的通信需求。

四、485标准接口的应用领域。

485标准接口广泛应用于工业自动化领域,包括工业控制系统、仪器仪表、传感器、PLC等设备之间的数据通信和控制。

它在工业环境中具有良好的抗干扰能力和稳定可靠性,能够满足工业控制系统对数据通信的高要求。

五、总结。

485标准接口作为一种通信协议,具有传输速率快、抗干扰能力强、传输距离远等特点,适用于工业控制领域的数据通信和控制。

它采用差分信号传输方式,具有良好的抗干扰能力,能够在工业环境中稳定可靠地进行数据通信。

485标准接口的应用领域广泛,包括工业控制系统、仪器仪表、传感器等设备之间的数据通信和控制。

西门子S7-300_PLC通讯接口简介

西门子S7-300_PLC通讯接口简介

一、SIMA TIC S7-300具有多种不同的通讯接口:多种通讯处理器用来连接AS-i接口(传感器,执行器网络)、PROFIBUS 和工业以太网总线系统。

通讯处理器用来连接点到点的通讯系统。

多点接口(MPI) 集成在CPU中,用于同时连接编程器、PC机、人机界面系统及其他SIMA TICS7/M7/C7等自动化控制系统。

用户可以方便的使用Step7软件进行通讯组态。

CPU 支持下列通讯类型:1、过程通讯:通过总线(AS-i或PROFIBUS)对I/O模块周期寻址(过程映象交换) 。

2、数据通讯:在自动控制系统之间或人机界面(HMI)和几个自动控制系统之间,数据通讯会周期地进行或被用户程序或功能块调用。

通过PROFIBUS的过程通讯方式:S7-300通过通讯处理器,或通过集成在CPU上的PROFIBUS-DP接口连接到PROFIBUS-DP网络上。

带有PROFIBUS-DP主站/从站接口的CPU可以使用户能够方便高效地进行组态。

而且,用户通过PROFIBUS-DP分布式I/O就像处理集中的I/O一样,具有相同的组态、地址和编程。

下列设备可以作为通讯的主站:①SIMA TIC S7-300 (通过带PROFIBUS-DP 接口CPU或通过PROFIBUS-DP)②SIMA TIC S7-400 (通过带PROFIBUS-DP 接口的CPU或通过PROFIBUS-DP CP)③SIMA TIC C7 (通过带PROFIBUS-DP接口的C7或通过PROFIBUS-DP CP)④S5-115U/h,S5-135U和带IM308的S5-155U/H⑤带PROFIBUS-DP接口的S5-95U⑥SIMA TIC 505需要说明的是,在一条线上不要连接2个以上的主站。

下列设备可以作为从站:①ET200B/L/M/S/X分布式I/O设备②带有CP342-5的S7-300(带DP接口的控制系统)③CPU315-2 DP,CPU316-2 DP 和CPU318-2 DP (带DP接口的CPU)④C7-633/p CP,C7-633 DP,C7-634/P DP,C7-634 DP,C7-626 DP (带DP接口的控制系统)虽然带有STEP7的编程器PG/PC或OPPROFIBUS- DP运行的MPI功能。

嵌入式通讯接口标准

嵌入式通讯接口标准

嵌入式通讯接口标准
常见的嵌入式通讯接口标准包括但不限于:
1. SPI(Serial Peripheral Interface),SPI是一种全双工
的同步串行通讯接口标准,通常用于连接微控制器和外围设备,如
存储器、传感器、显示器等。

SPI接口使用四根线进行通讯,包括
时钟线、数据输入线、数据输出线和片选线,具有高速传输和简单
硬件连接的特点。

2. I2C(Inter-Integrated Circuit),I2C是一种双向的串
行通讯接口标准,适用于连接多个设备到同一总线上。

I2C总线由
两根线组成,即串行数据线(SDA)和串行时钟线(SCL),可以实
现多个设备之间的通讯和数据交换。

3. UART(Universal Asynchronous Receiver/Transmitter),UART是一种通用的异步串行通讯接口标准,广泛应用于串行通讯设
备之间的数据传输。

UART接口使用两根线进行通讯,包括数据线和
时钟线,支持异步通讯和同步通讯。

4. CAN(Controller Area Network),CAN是一种专用于车载
通讯和工业控制领域的串行通讯接口标准,具有高抗干扰能力和可靠性。

CAN总线可以连接多个节点设备进行数据传输和通讯。

以上是一些常见的嵌入式通讯接口标准,不同的应用场景和设备需求会选择不同的接口标准来实现设备之间的通讯和数据交换。

这些标准的制定和遵循有助于提高设备之间的兼容性和互操作性,促进嵌入式系统的发展和应用。

常用通信接口标准(RS232、485、I2C等)

常用通信接口标准(RS232、485、I2C等)

GPIB一、简介:GPIB(General-Purpose Interface Bus)-通用接口总线,大多数打印机就是通过GPIB线以及GPIB接口与电脑相连。

1965年惠普公司设计HP-IB1975年 HP-IB变成IEEE-488标准1987年 IEEE488.2被采纳, IEEE 488-1978变成IEEE488.1-19871990年SCPI规范被引入IEEE 488仪器1992年修订IEEE 488.21993年 NI公司提出HS4881965年, 惠普公司(Hewlett-Packard)设计了惠普接口总线(HP-IB, 用于连接惠普的计算机和可编程仪器.由于其高转换速率(通常可达1Mbytes/s), 这种接口总线得到普遍认可, 并被接收为IEEE标准488-1975和ANSI/IEEE 标准488.1-1987. 后来, GPIB比HP-IB的名称用得更广泛. ANSI /IEEE 488.2 -1987加强了原来的标准, 精确定义了控制器和仪器的通讯方式. 可编程仪器的标准命令(Standard Commands for Programmable Instruments, SCPI)采纳了IEEE488.2定义的命令结构,创建了一整套编程命令二、接口与总线接口部分是由各种逻辑电路组成,与各仪器装置安装在一起,用于对传输的信息进行发送、接收、编码和译码;总线部分是一条无源的多芯电缆,用做传输各种消息。

将具有GPIB接口的仪器用GPIB总线连接起来的标准接口总线系统。

在一个GPIB标准接口总线系统中,要进行有效的通信联络至少有“讲者”、“听者”、“控者”三类仪器装置。

讲者是通过总线发送仪器消息的仪器装置(如测量仪器、数据采集器、计算机等),在一个GPIB系统中,可以设置多个讲者,但在某一时刻,只能有一个讲者在起作用。

听者是通过总线接收由讲者发出消息的装置(如打印机、信号源等),在一个GPIB系统中,可以设置多个听者,并且允许多个听者同时工作。

PLC几种常见的连接口和通讯协议

PLC几种常见的连接口和通讯协议

PLC几种常见的连接口和通讯协议1RS232接口与RS485接口的区别一、接口的物理结构1、RS232接口:计算机通讯接口之一,通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 和 COM2。

2、RS485RS485无具体的物理形状,根据工程的实际情况而采用的接口。

二、接口的电子特性1、RS232:传输电平信号接口的信号电平值较高(信号“1”为“-3V至-15V”,信号“0”为“3至15V”),易损坏接口电路的芯片,又因为与TTL电平(0~“<0.8v”,1~“>2.0V”)不兼容故需使用电平转换电路方能与TTL电路连接。

另外抗干扰能力差。

2、RS485:传输差分信号逻辑“1”以两线间的电压差为+(2—6)V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。

接口信号电平比RS-232降低了,就不易损坏接口电路的芯片,且该电平与TTL电平兼容,可方便与TTL电路连接。

三、通讯距离长短1、RS232:RS232传输距离有限,最大传输距离标准值为15米,且只能点对点通讯,最大传输速率最大为20kB/s。

2、RS485:RS485最大无线传输距离为1200米。

最大传输速率为10Mbps,在100Kb/S的传输速率下,才可以达到最大的通信距离。

采用阻抗匹配、低衰减的专用电缆可以达到1800米!超过1200米,可加中继器(最多8只),这样传输距离接近10Km。

四、能否支持多点通讯RS232:RS232接口在总线上只允许连接1个收发器,不能支持多站收发能力,所以只能点对点通信,不支持多点通讯。

RS485:RS485接口在总线上是允许连接多达128个收发器。

即具有多站通讯能力,这样用户可以利用单一的RS485接口方便地建立起设备网络。

五、通讯线的差别RS232:可以采用三芯双绞线、三芯屏蔽线等。

USB各种接口

USB各种接口

USB接口百科名片USB Logo通用串行总线(英文:Universal Serial Bus,简称USB)是连接外部装置的一个串口汇流排标准,在计算机上使用广泛,但也可以用在机顶盒和游戏机上,补充标准On-The-Go(OTG)使其能够用于在便携装置之间直接交换资料。

目录[隐藏]基本简介相关规范主要优点接口布置接口种类基本简介相关规范主要优点接口布置接口种类[]基本简介USB是一个外部总线标准,用于规范电脑与外部设备的连接和通讯。

USB接口支持设备的即插即用和热插拔功能。

USB接口可用于连接多达127种外设,如鼠标、调制解调器和键盘等。

USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的,自1996年推出后,已成功替代串口和并口,并成为当今个人电脑和大量智能设备的必配的接口之一。

从1994年11月11日发表了USB V0.7版本以后,USB版本经历了多年的发展,到现在已经发展为3.0版本。

[3][编辑本段]相关规范USB 1.0USB 1.0是在1996年出现的,速度只有1.5Mb/s;1008年升级为USB 1.1,速度也大大提升到12Mb/s,在部分旧设备上还能看到这种标准的接口。

USB1.1是较为普遍的USB规范,其高速方式的传输速率为12 Mbps,低速方式的传输速率为1.5Mbps(b是Bit的意思),1MB/s(兆字节/秒)= 8MBbPS(兆位/秒),12Mbps=1.5MB/s。

,大部分MP3为此类接口类型。

[2]USB2.0USB2.0规范是由USB1.1规范演变而来的。

它的传输速率达到了480Mbps,折算为MB为60MB/s,足以满足大多数外设的速率要求。

USB 2.0中的“增强主机控制器接口”(EHCI)定义了一个与USB 1.1相兼容的架构。

它可以用USB 2.0的驱动程序驱动USB 1.1设备。

也就是说,所有支持USB 1.1的设备都可以直接在USB 2.0的接口上使用而不必担心兼容性问题,而且像USB 线、插头等等附件也都可以直接使用。

dsp第六章 DSP通讯接口概述

dsp第六章 DSP通讯接口概述
第六章 串行通讯接口概述
一、串行通信的基本概念 1、串行通信与并行通信的对比
• 并行通信:数据的各位同时发送或同时接收; 优点:传送速度快; 缺点:不便长距离传送; • 串行通信:按照一定的格式一位一位地顺序传送 数据;在一根信号线上传输。 优点:便于长距离传送; 缺点:传送速度较慢;
串行通信方式连接
通用接收发器USART
– RS232C只是一个通信接口的物理标准,要实现 串行传输,需要并行到串行和串行到并行的转换, 并按照传输协议发送和接收每个字符(或数据 块)。——这些工作可由软件实现,也可用硬件 实现。 – 通用异步接收发送器UART是串行异步通信的接 口电路芯片,IBM PC/XT机的UART芯片是INS 8250,后来使用NS16550。单片机系统中常使 用的同步和异步串行通信接口芯片8251。
• RxD(pin3):接收数据
– 串行数据的接收端
• RTS(pin4):请求发送
– 当数据终端设备准备好送出数据时,就发出有效的RTS 信号,用于通知数据通信设备准备接收数据
• CTS(pin5):清除发送(允许发送)
– 当数据通信设备已准备好接收数据终端设备的传送数 据时,发出CTS有效信号来响应RTS信号
2、RS485
(1)RS-485具有以下特点: –RS-485的电气特性:逻辑“1”以两线间的电压差为+ (2—6)V表示;逻辑“0”以两线间的电压差为-(2— 6)V表示。接口信号电平比RS-232降低了,就不易损坏 接口电路的芯片,且该电平与TTL电平兼容,可方便与 TTL 电路连接。 – RS-485的数据最高传输速率为10Mbps 。 – RS-485接口是采用平衡驱动器和差分接收器的组合, 抗共模干能力增强,即抗噪声干扰性好。 – RS-485接口的最大传输距离实际上可达3000米; – RS-232接口在总线上只允许连接1个收发器,即单站能 力。而RS-485接口在总线上是允许连接多达128个收发 器。

数控机床RS232通讯接口及参数介绍

数控机床RS232通讯接口及参数介绍

数控机床RS232通讯接口及参数介绍RS-232-C接口在数控机床上有9针或25针串口,其特点是简单,用一根RS232C电缆和电脑进行连接,实现在计算机和数控机床之间进行系统参数、PMC 参数、螺距补偿参数、加工程序、刀补等数据传输,完成数据备份和数据恢复,以及DNC加工和诊断维修。

一、RS-232-C简介RS-232-C接口(又称 EIA RS-232-C)在各种现代化自动控制装置上应用十分广泛,是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”,该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定,一般只使用3~9根引线。

1、RS232C接口连接器引脚分配及定义DB-25和DB-9型插头座针脚功能如下:DB-9串行口的针脚功能 DB-25串行口的针脚功能针脚符号信号名称针脚符号信号名称1 DCD 载波检测8 DCD 载波检测2 RXD 接受数据3 RXD 接受数据3 TXD 发送数据 2 TXD 发出数据4 DTR 数据终端准备好20 DTR 数据终端准备好5 SG 信号地7 SG 信号地6 DSR 数据准备好 6 DSR 数据准备好7 RTS 请求发送 4 RTS 请求发送8 CTS 清除发送 5 CTS 清除发送9 RI 振铃指示22 RI 振铃指示DB-25插头外形DB-9插头外形2、端口参数和设置串口通信最重要的参数是波特率、数据位、停止位、奇偶校验和流控制。

对于两个进行通行的端口,这些参数必须相同:2.1 波特率:这是一个衡量通信速度的参数。

它表示每秒钟传送的bit的个数。

例如300波特表示每秒钟发送300个bit。

当我们提到时钟周期时,我们就是指波特率,例如如果协议需要4800波特率,那么时钟是4800Hz。

仪器通讯接口简介

仪器通讯接口简介

仪器通讯接口简介在互联网时代,设备与设备之间的互连通讯、组网是在正常不过的事情了,而在形形色色的接口中,什么场合下如何选择通讯接口才能使通讯更为便捷呢?本文将给出解答。

在工业现场能够选择的通讯接口非常多,常见的是如下几种:串口232、485、以太网、GPIB、USB、无线、光纤等。

1、标准串口(RS232)232通讯线路简单,只要一根交叉线即可与PC主机进行点对点双向通讯。

线缆成本低,但传输速度慢、不适于长距离通讯。

消费类PC机也逐渐取消了该接口,目前多存在于工控机及部分通信设备中。

工控机在安装完系统及必要的驱动后,其串口便可直接使用,网上也有许多流行的串口调试工具可用于测试仪器。

用户二次开发通讯程序也相对简单。

2、 GPIBGPIB最大的特点是可用一条总线连接若干个仪器,组成一个自动测试系统。

该通讯速率较低,常用于发送控制类命令,适用于电气干扰轻微的实验室或生产现场。

由于普通的PC机及工控机较少提供GPIB接口,所以需要购买专用的控制卡、安装驱动程序后才能与仪器通讯。

3、以太网目前大多数设备都配有LAN网络接口,俗称“水晶头”,该特点是可灵活组网、多点通讯、传输距离不限、高速率等优点,使其成为目前主流的通讯方式。

该接口本身的作用主要是用于路由器与局域网进行连接。

但是,局域网类型是多种多样的,所以这也就决定了路由器的局域网接口类型也可能是多样的。

不同的网络有不同的接口类型,常见的以太网接口主要有AUI、BNC和RJ-45接口,还有FDDI、ATM、光纤接口,这些网络都有相应的网络接口。

在仪器行业或者系统集成行业,大多的工程师也会选择通过网口写入命令对仪器做控制。

4、USB作为最最常用的接口,USB只有4根线,两根电源两根信号,信号是串行传输的,因此USB接口也称为串行口,接口的输出电压和电流是+5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。

USB接口的4根线一般是下面这样分配的:黑线:gnd 红线:vcc绿线:data+ 白线:data- USB的主要作用是对设备内的数据进行存储或者设备通过USB接口对外部信息进行读取识别;除此以外,USB也是做二次开发的有效接口。

rs232简介.

rs232简介.
如何与电脑或者 TTL统一(连接) 呢
EIA RS-232C 与TTL转换
EIA RS-232C 是用正负电压来表示逻辑状态;TTL以高低 电平表示逻辑状态。因此,为了能够同计算机接口或终端 的TTL器件连接,必须在EIA RS-232C 与TTL电路之间进 行电平和逻辑关系的变换。实现这种变换的方法可用分立 元件,也可用集成电路芯片。目前较为广泛地使用集成电 路转换器件,如MC1488、SN75150芯片可完成TTL电平 到EIA电平的转换,而MC1489、SN75154可实现EIA电平 到TTL电平的转换。MAX232芯片可完成TTL←→EIA双向 电平转换。
rs232rs485来源和历史rs232是串行通讯在串行通讯时要求通讯双方都采用一个标准接口使不同的设备可以方便地连接起来进行通讯它是在1970年由美国电子工业协会eia联合贝尔系统调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准
异步传输标准接口-RS232 佘金龙
简介
RS232是个人计算机上的通讯接口之一,由电子工
电器特征
在TxD和RxD接/发数据线上: 逻辑1(MARK)=-3V~-15V 逻辑0(SPACE)=+3~+15V 在RTS、CTS、DSR、DTR和DCD等 控制线上: 信号有效(接通,ON状态,正电 压)=+3V~+15V 信号无效(断开,OFF状态,负电压)=3V~-15V 由上可知,rs-232是通过正负电压来表 示逻辑状态的。
相比而言,rs-232应用的早,人们习惯了,而且其 传输距离长,所以为了应用两者优点:考虑设计
USB/RS-232转换器:pl2303芯片
RS-232原理图
与单片机相连-原理图
应用实例
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

各种通讯接口简介一、什么是RS-232 接口?(1) RS-232 的历史和作用在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口。

(“RS-232-C”中的“-C”只不过表示RS-232的版本,所以与“RS-232”简称是一样的)它是在1970 年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是"数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准"该标准规定采用一个25 个脚的DB-25 连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。

后来IBM 的PC 机将RS-232 简化成了DB-9 连接器,从而成为事实标准。

而工业控制的RS-232 口一般只使用RXD、TXD、GND 三条线。

(2)RS-232 接口的电气特性在RS-232-C 中任何一条信号线的电压均为负逻辑关系。

即:逻辑"1"为-3 到-15V;逻辑"0"为+3 到+15V 。

RS-232-C 最常用的9 条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义DCD RXD TXD DTR GND DSR RTS CTS RI(3) RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座,通常插头在DCE端,插座在DTE端. PC 机的RS-232 口为9 芯针插座。

而波士RS-232/RS-485转换器的RS-232 为DB-9 孔插头。

一些设备与PC 机连接的RS-232 接口,因为不使用对方的传送控制信号,只需三条接口线,即"发送数据TXD"、"接收数据RXD"和"信号地GND"。

RS-232 传输线采用屏蔽双绞线。

(4)RS-232 传输电缆长度由RS-232C 标准规定在码元畸变小于4%的情况下,传输电缆长度应为50 英尺,其实这个4%的码元畸变是很保守的,在实际应用中,约有99%的用户是按码元畸变10-20%的范围工作的,所以实际使用中最大距离会远超过50英尺,美国DEC公司曾规定允许码元畸变为10%而得出下面实验结果。

其中1 号电缆为屏蔽电缆,型号为DECP.NO.9107723 内有三对双绞线,每对由22# AWG 组成,其外覆以屏蔽网。

2 号电缆为不带屏蔽的电缆。

型号为DECP.NO.9105856-04是22#AWG 的四芯电缆。

DEC 公司的实验结果波特率bps 1号电缆传输距离(米) 2号电缆传输距离(米)110 1500 900300 1500 9001200 900 9002400 300 1504800 300 759600 75 75经过许多年来RS-232 器件以及通信技术的改进,RS-232 的通信距离已经大大增加。

波士电子的RS-232 增强器可以将普通的RS-232 口的通信距离直接延长到1000米。

二、什么是RS-485 接口?1. RS-485 的电气特性:发送端:逻辑"1"以两线间的电压差为+(2 至6) V 表示;逻辑"0"以两线间的电压差为-(2 至6)V 表示。

接收端:A比B高200mV以上即认为是逻辑"1",A 比B 低200mV 以上即认为是逻辑"0"。

2. RS-485(或 RS-422)的接线:RS-485(或 RS-422)通信建议一定要接地,因为RS-485(或 RS-422)通信要求通信双方的地电位差小于1V。

即:半双工通信接3根线(+A、-B、地),全双工通信接5根线(+发、-发、+收、-收、地)。

为了安全起见,建议通信机器的外壳接大地。

RS-485(或 RS-422)光隔转换器的所有外接电源的“地”必须全部连在一起但不要与计算机外壳地相连,因为电源“地”同时也是RS-485或 RS-422的信号“地”。

当通信距离超过100米时建议最好使用光电隔离的通信接口转换器。

3. RS-485 的数据最高传输速率为10Mbps。

但是由于RS-485 常常要与PC 机的RS-232口通信,所以实际上一般最高115.2Kbps。

又由于太高的速率会使RS-485 传输距离减小,所以往往为9600bps 左右或以下。

4. RS-485 接口是采用平衡驱动器和差分接收器的组合,抗噪声干扰性好。

5. RS-485接口的最大传输距离标准值为1200米(9600bps时),实际上可达3000米,RS-485 接口在总线上是允许连接多达128个收发器、即RS-485 具有多机通信能力,这样用户可以利用单一的RS-485 接口方便地建立起设备网络。

因RS-485 接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。

因为RS485 接口组成的半双工网络,一般只需二根信号线,所以RS485 接口均采用屏蔽双绞线传输。

RS-485 的国际标准并没有规定RS485 的接口连接器标准、所以采用接线端子或者DB-9、DB-25 等连接器都可以。

波士RS-485 接口是事实工业标准。

6. 采用RS485 接口时,传输电缆的长度如何考虑?在使用RS485 接口时,对于特定的传输线经,从发生器到负载其数据信号传输所允许的最大电缆长度是数据信号速率的函数,这个长度数据主要是受信号失真及噪声等影响所限制。

最大电缆长度与信号速率的关系曲线是使用24AWG 铜芯双绞电话电缆(线径为0。

51mm),线间旁路电容为52。

5PF/M,终端负载电阻为100 欧时所得出。

(引自GB11014-89附录A)。

当数据信号速率降低到90Kbit/S 以下时,假定最大允许的信号损失为6dBV 时,则电缆长度被限制在1200M。

实际上,在实用时是完全可以取得比它大的电缆长度。

当使用不同线径的电缆。

则取得的最大电缆长度是不相同的。

例如:当数据信号速率为600Kbit/S时,采用24AWG 电缆,最大电缆长度是200m,若采用19AWG 电缆(线径为0.91mm)则电缆长度将可以大于200m;若采用28AWG 电缆(线径为0.32mm)则电缆长度只能小于200m。

RS-485的远距离通信建议采用屏蔽电缆,并且将屏蔽层作为地线。

三、什么是RS-422 接口?RS-422 的电气性能与RS-485完全一样。

主要的区别在于:RS-422 有4 根信号线:两根发送(Y、Z)、两根接收(A、B)。

由于RS-422 的收与发是分开的所以可以同时收和发(全双工)。

RS-485 有2 根信号线:发送和接收都是A 和B。

由于RS-485 的收与发是共用两根线所以不能够同时收和发(半双工)。

能否将RS-422 的Y-A 短接作为RS-485 的A、将RS-422 的Z-B 短接作为RS-485 的B呢?回答:不一定。

条件是RS-422 必须是能够支持多机通信的。

波士电子的所有接口转换器的RS-422 口都能够支持全双工多机通信,所以可以这样简单转换为RS-485。

四、RS-485 比RS-232接口相比有何特点?由于RS-232 接口标准出现较早,难免有不足之处,主要有以下四点:(1)接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。

(2)传输速率较低,在异步传输时,波特率为20Kbps。

现在由于采用新的UART 芯片16C550 等,波特率达到115.2Kbps。

(3)接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。

(4)传输距离有限,最大传输距离标准值为50 米,实际上也只能用在15米左右。

(5)RS-232 只允许一对一通信,而RS-485 接口在总线上是允许连接多达128个收发器。

五、串口通信功能的实现利用VC++实现串口通信的方法有多种,我们采取直接调用Window API中的一系列标准的串口通信函数,直接用这些标准函数来完成Windows下面的串口通信编程[11]。

利用WindowsAPI函数控制利用API函数实现对RS232串口通信的访问,在实现控制通信中,我们必定要调动3个函数来实现对串口的控制:CreatFile()函数实现串口初始化并打开串口;ReadFile()函数接收串口传递过来的二进制流并返回数据到接收缓冲区中WriteFile()把应用程序发出的指令送到发送缓冲区以供串口接收1. 打开串口以下程序用于以同步方式打开串口COM1;HANDLE hCom;DWORD dwErrorHcomm=CreateFile(“COM1”,GENERIC_READ|GENERIC_WRITE,0, NULL,OPEN_EXISTING, 0, NULL);if (hComm==(HANDLE)0Xffff){dwError=GetLastError();MessageBox(dwError);}2. 配置串口配置串口是通过改变设备控制块DCB(Device Control Block)的成员变量值来实现的,程序实现如下:DCB dcbdcb.BaudRate=9600; //波特率为9600bpsdcb.ByteSize=8; //数据位8位dcb.Parity=EVENPARTTY; //有校验dcb.StopBits=ONESTOPRTT; //一个停止位SetCommState(hCom,&dcb);3. 数据读写对串口进行读写与对文件进行读写所用的函数相同,具体为可采用查询、同步、异步或事件驱动等方法对串口进行读写所用函数如下所示:bReadStatus=ReadFile(hCom,buffer,length,&length &m_lpOverlapped);if(!bReadStatus){if(GetLastError()=ERROR_IO_PENDING){WaitForSingleObject(m_lpOverlapped,hEvent,1000);return((char)length);}return 0;}//写入函数程序为:bWriteStatus=WriteFile(hCom,buffer,length,&length,&m_lpOverlapped)if(!bWriteStatus){if(GetLastError()=ERROR_IO_PENDING){WaitForSingleObject(m_lpOverlapped, hEvent,1000);return((char)length);}return 0;}4. 程序的编制用VC++进行程序的编制首先要对串口进行初始化,设定端口,通信速率和校验方式,并在使用前打开串口,程序部分如下:{Cdialog::OnInitDialog();//TODO: Add extra initialization herem_comm.SetCommPort(1); //选择串口1if(! m_comm.GetPortOpen())m_comm.SetPortOpen(TRUE); //打开串口1m_comm.SetSettings(“9600,n,8,1”); //设置串口参数m_comm.SetRThreshold(1);m_comm.SetInputMode(1); //设置二进制模式return TRUE;}除了串口的位置和基本串口参数(数据传输速率9600bps,1位开始位,8位数据位,1位停止位,一位奇偶校验)设置外,为了实现实时数据采集功能,接受数据的读写要尽可能的快速,则设置RTHreshold=1即接收缓冲区收到一个字节产生OnComm事件InputLen=1每次读取一个字节。
