电气自动化专业-电力系统继电保护题库
广东理工学院电气工程及其自动化专业2020-20021学年电力系统继电保护试题
广东理工学院电气工程及其自动化专业2020-20021学年电力系统继电保护试题您的姓名： [填空题] *_________________________________学号： [填空题] *_________________________________1. 下列选项中，说法错误的是：（） [单选题] *A、输电线路故障时，短路回路上测量阻抗与故障点到测量点的距离成正比关系B、输电线路故障时，短路回路上阻抗的大小反映了故障点和电源点之间的距离(正确答案)C、短路回路即短路电流流过的回路D、输电线路故障时，利用该阻抗(或距离)和线路全长阻抗(距离)的比较，可以识别故障的位置是否在本线路上，由此可以构成阻抗保护2. 电网距离保护在发生单相接地故障时，下列选项中说法不正确的是：（） [单选题] *A、对于单相接地故障，只有与故障回路相关的电流、电压才能正确地反映故障距离B、对于单相接地故障，只有一个故障回路，即故障相经故障点和大地构成的回路C、非故障相的测量阻抗接近负荷阻抗D、非故障相的测量阻抗一定大于线路阻抗(正确答案)3. 电网距离保护在发生两相相间故障时，下列选项中说法不正确的是：（） [单选题] *A、对于两相相间短路，只有与故障回路相关的电流、电压才能正确地反映故障距离B、对于两相相间短路，只有一个故障回路C、对于两相相间短路，存在两个故障回路(正确答案)D、非故障相的测量阻抗一般大于线路阻抗，不会动作4. 电网距离保护在发生三相短路接地故障时，下列选项中说法正确的选项是：（）[单选题] *A、对于三相短路接地故障，只有与故障回路相关的电流、电压才能正确地反映故障距离B、对于三相短路接地故障，共有六个故障回路C、六个故障回路的电流、电压均可实现测距目的D、以上都对(正确答案)5. 在距离保护中，关于故障环路的说法错误的选项是：（） [单选题] *A、单相接地短路：一个故障相与大地之间的故障环(相——地故障环)B、两相接地短路：一个故障相与大地之间的(相-地)故障环和两个两故障相之间的故障环(相-相故障环)(正确答案)C、两相不接地短路：一个两故障相之间的(相-相)故障环；D、三相短路接地：三个(相-地)故障环和三个(相-相)故障环。
北京交通大学22春“电气工程及其自动化”《电力系统继电保护》期末考试高频考点版(带答案)试卷号：3
北京交通大学22春“电气工程及其自动化”《电力系统继电保护》期末考试高频考点版（带答案）一.综合考核(共50题)1.电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值()A.相对愈小，动作时间愈短B.相对越大，动作时间愈短C.相对愈小，动作时间愈长参考答案：A2.零序电流保护由哪几部分组成?()A.零序电流电压滤过器B.电流继电器C.零序方向继电器D.计时器参考答案：ABC3.电力系统三段式电流保护中，保护范围最大的是()。
A.电流速断保护B.限时电流速断保护C.定时限过电流保护参考答案：C4.电流保护的主要优点有()A.简单B.经济C.工作可靠参考答案：ABC方向阻抗继电器中，电抗变压器的转移阻抗角决定着继电器的最大灵敏角。
()A.错误B.正确参考答案：B6.关于继电保护所用的电流互感器，规程规定其稳态变比误差及角误差的范围为()A.稳态变比误差不大于10%，角误差不大于7°B.稳态变比误差不大于10%，角误差不大于3°C.稳态变比误差不大于5%，角误差不大于3°参考答案：A7.当电力线路上发生故障时，保护正确动作，使离故障点最近的断路器跳闸，称为继电保护的()。
A.灵敏性B.快速性C.可靠性D.选择性参考答案：D8.瓦斯保护是变压器的()。
A.主后备保护B.主保护C.辅助保护参考答案：B9.相间距离保护能反应两相短路及三相短路故障，同时也能反应两相接地故障。
()A.错误B.正确10.在三段式电流保护中，定时限过电流保护的保护范围最小。
()A.错误B.正确参考答案：A11.中性点不接地系统与直接接地系统相比供电可靠性()。
A.低B.高C.相同D.无法确定参考答案：B12.高频保护的主要优点是能快速切除被保护线路全长范围内的故障。
()A.错误B.正确参考答案：B13.对具有同步检定和无电压检定的重合闸装置，下列做法中，()是错误的。
继电保护题库简答
继电保护题库简答文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-继电保护题库简答题1、什么是复合电压闭锁过电流保护有何优点答:复合电压闭锁过电流保护通常作为变压器的后备保护,它是由一个负序电压继电器和一个接在相间电压上的低电压继电器共同组成的电压复合元件,两个继电器只要有一个动作,同时过电流继电器也动作,整套装置即能启动.该保护较低电压闭锁过电流保护有下列优点：(1)在后备保护范围内发生不对称短路时,有较高灵敏度；(2)在变压器后发生不对称短路时,电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接在变压器的一侧,故接线比较简单.2、在电气设备上工作时,保证安全的组织措施是什么答:在电气设备上工作时,保证安全的组织措施如下：(1)工作票制度；(2)工作许可制度；(3)工作监护制度；(4)工作间断、转移和终结制度.3、在带电的电压互感器二次回路上工作时应采取什么安全措施答:在带电的电压互感器二次回路上工作时应采取下列安全措施：(1)严格防止电压互感器二次侧短路或接地,应使用绝缘工具、戴手套.必要时,工作前申请停用有关保护装置、安全自动装置或自动化监控系统；(2)接临时负载,应装有专用的刀闸和熔断器；(3)工作时,应有专人监护,工作严禁将回路的安全接地点断开.4、简述电力系统振荡和短路的区别.答:电力系统振荡和短路的主要区别：(1)振荡时系统各点电压和电流值均做往复性摆动,而短路时电流、电压值是突变的；此外,振荡时电流、电压值的变化速度较慢,而短路时电流、电压值突然,变化值很大；(2)振荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而改变,而短路时电流与电压之间的相位角是基本不变的.5、为什么交、直流回路不能共用一条电缆答:交、直流回路都是独立系统,直流回路是绝缘系统而交流回路是接地系统.若共用一条电缆,两者之间一旦发生短路就造成直流接地,同时影响了交、直流两个系统.平常也容易互相干扰,还有可能降低对直流回路的绝缘电阻.所以,交、直流回路不能共用一条电缆.6、电流速断保护的整定原则是什么答:电流速断保护的整定原则是按照本线路末端母线短路的最大短路电流整定,以保证相邻下一级出线故障时,不越级动作.7、差动保护为什么不能代替瓦斯保护答:瓦斯保护能反应变压器油箱内的任何故障,如铁心过热烧伤、油面降低等,但差动保护对此无反应.又如变压器绕组发生少数匝间短路,虽然匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击,但表现在相电流上其量值却并不大.因此,差动保护没有反应,但瓦斯保护对此却能灵敏地反应,这就是差动保护不能代替瓦斯保护的原因.8、触电伤员呼吸、心跳均停止,应采取哪些措施进行正确就地抢救答:触电伤员呼吸、心跳均停止,应立即就地迅速用心肺复苏法进行抢救,并坚持不断地进行,同时及早与医疗急救中心联系,争取医务人员接替救治.在医务人员未接替救治前,不应放弃现场抢救,与医务人员接替时应提醒医务人员在触电者转移到医院的过程中不得间断抢救.9、变压器差动保护回路中的不平衡电流主要由哪些因素引起的答:引起变压器差动保护回路中的不平衡电流的主要因素如下：(1)变压器两侧电流相位不同而产生的不平衡电流；(2)电流互感器实际选用变比与计算变比不同产生的不平衡电流；(3)变压器两侧电流互感器型号不同而产生的不平衡电流；(4)变压器带负荷调整分接头而产生的不平衡电流.10、高频保护按基本工作原理可分为哪两大类它们的基本原理各是什么答:高频保护按其基本工作原理可分为方向高频保护和相差高频保护.方向高频保护的基本原理是比较被保护线路两端的功率方向；相差高频保护的基本原理是比较被保护线路两端电流的相位.11、变电站内常见的预告信号有哪几种,请至少说出五种.答:变电站内常见的预告信号有：①变压器过负荷；②变压器油温过高；③变压器油位异常；④直流电压异常；⑤直流绝缘降低；⑥控制回路断线；⑦事故信号装置熔丝熔断；⑧系统单相接地(小接地电流系统)；⑨电压互感器二次回路断线；⑩其他一些辅助装置断路器操动机构的一切信号等.12、消除方向阻抗继电器的死区有哪两种方法答:消除方向阻抗继电器死区的方法是：(1)增加记忆回路；(2)引入非故障相电压.13、何谓闭锁式方向高频保护答:在方向比较式的高频保护中,收到的信号则闭锁保护,称为闭锁式方向高频保护.它们的正方向判别元件不动作,不停信,非故障线路两端的收信机收到闭锁信号,相应保护被闭锁.14、请简述综合重合闸方式的动作逻辑.答:当线路发生单相故障时,切除故障相,重合故障相,若重合于永久性故障则跳三相并不再重合.当线路发生各种相间故障时,切除三相,重合三相(检查无压及同期),若重合于永久性故障则再跳三相并不再重合.15、用于相间短路保护的功率方向继电器普遍采用什么接线方式答:用于相间短路保护的功率方向继电器普遍采用90°接线方式.16、为保证电网继电保护的选择性,上、下级电网继电保护之间逐级配合应满足什么要求答:上、下级电网(包括同级和上一级及下一级电网)继电保护之间的整定,应遵循逐级配合的原则,满足选择性的要求,即当下一级线路或元件故障时,故障线路或元件的继电保护整定值必须在灵敏度和动作时间上均与上一级线路或元件的继电保护整定值相互配合,以保证电网发生故障时有选择性地切除故障. 17、高频保护接入母差跳闸停信的作用是什么答:当母线故障发生在电流互感器与断路器之间时,母线保护虽然正确动作,但故障点依然存在,依靠母差跳闸停信去停止该线路高频保护发信,让对侧断路器切除故障.18、为什么直流系统一般不允许控制回路与信号回路混用答:直流控制回路是供给断路器跳、合闸操作电源和保护动作的直流电源,而信号回路是供给全部声、光信号的直流电源.如果两个回路混用,当直流回路发生接地故障时,不便于查找接地故障点,工作时不便于断开电源.19、微机保护装置对运行环境有什么要求答:微机继电保护装置室内月最大相对湿度不应超过75％,应防止灰尘和不良气体侵入,微机继电保护装置室内环境温度应在5°～30°范围内,若超过此范围应装设空调.20、什么是“远后备”什么是“近后备”答:“远后备”是指当元件故障而其保护装置或断路器拒绝动作时,由各电源侧的相邻元件保护装置动作将故障切除；“近后备”则用双重化配置方式加强元件本身的保护,使之在区内故障时,保护无拒绝动作的可能,同时装设断路器失灵保护,以便当断路器拒绝跳闸时启动它来跳开同一变电站母线的断路器,或遥切对侧断路器.21、什么是大接地电流系统答:中性点直接接地系统发生单相接地故障时,接地短路电流很大,故这种系统称为大接地电流系统.22、什么是小接地电流系统答:中性点不接地或经消弧线圈接地的系统,当某一相发生接地故障时,由于不构成短路回路,接地故障电流往往比负荷电流小得多,故这种系统称为小接地电流系统.23、在全部停电或部分停电的电气设备上工作时,保证安全的技术措施有哪些答:在全部停电或部分停电的电气设备上工作时,保证安全的技术措施有：①停电；②验电；③装设接地线；④悬挂标示牌和装设遮拦.24、直流母线电压为什么不能过高或过低其允许范围是多少答:电压过高时,对长期带电的继电器、指示灯等容易过热或损坏；电压过低时,可能造成断路器、保护的动作不可靠.允许范围一般是±10％.25、什么叫重合闸后加速答:当线路发生故障后,保护有选择性的动作切除故障,重合闸进行一次重合以恢复供电.若重合于永久性故障时,保护装置即不带时限无选择性的动作断开断路器,这种方式称为重合闸后加速.26、什么是变压器零序方向电流保护有何作用答:变压器零序方向电流保护是在大电流接地系统中,防御变压器相邻元件(母线)接地时的零序电流保护,其方向是指向本侧母线.它的作用是作为母线接地故障的后备,保护设有两级时限,以较短的时限跳开母线或分段断路器,以较长时限跳开变压器本侧断路器.27、微机故障录波器通常录哪些电气量答:对于220kV 及以上电压系统,微机故障录波器一般要录取电压量Ua 、Ub 、Uc 、3U 0,电流量Ia 、Ib 、Ic 、3I 0；高频保护高频信号量,保护动作情况及断路器位置等开关量信号.28、为什么设置母线充电保护答:母线差动保护应保证在一组母线或某一段母线合闸充电时,快速而有选择性地断开有故障的母线.为了更可靠的切除被充电母线上的故障,在母联断路器或母线分段断路器上设置相电流或零序电流保护,作为母线充电保护.母线充电保护接线简单,在定值上可保证高的灵敏度,在有条件的地方,该保护可以作为专用母线单独带新建线路充电的临时保护.母线充电保护在母线充电时投入,当充电良好后,应及时停用.29、什么是电流互感器的测量误差答:电流互感器的测量误差就是电流互感器的二次输出量与归算到二次侧的一次输入量的大小不相等,幅角不相同所造成的差值,因此测量误差分为数值和相位误差两种.30、线路高频保护停用对重合闸的使用有什么影响答:当线路高频保护停用时,可能因以下两点原因影响线路重合闸的使用：(1)线路无高频保护运行,需由后备保护(延时段)切除线路故障,即不能快速切除故障,造成系统稳定极限下降,如果使用重合闸重合于永久性故障,对系统稳定运行则更为不利.(2)线路重合闸重合时间的整定是与线路高频保护配合的,如果线路高频保护停用,则造成线路后备延时段保护与重合闸重合时间不配,对瞬时故障亦可能重合不成功,对系统增加一次冲击.31、重合闸有哪几种运行方式答:重合闸有以下运行方式：①单相重合闸方式；②三相重合闸方式；③综合重合闸方式；④停用重合闸方式.32、距离保护对振荡闭锁回路的基本要求是什么答:距离保护对振荡闭锁回路的基本要求如下：(1)系统发生各种类型的故障,保护应不被闭锁而可靠动作；(2)系统发生振荡而没有故障,应可靠将保护闭锁,且振荡不停息,闭锁不解除；(3)在振荡过程中发生振荡时,保护应能正确动作；(4)先故障而后发生振荡时,保护不会无选择性的动作.33、直流系统正、负极接地对运行有哪些危害答:直流正极接地有造成保护误动的可能,因为一般跳闸线圈均接负电源,若这些回路再发生接地或绝缘不良就会引起保护误动作.直流负极接地与正极接地同一道理,如回路中再一点接地就可能造成保护拒动(越级扩大事故).因为两点接地将跳闸或合闸回路短路,这时还可能烧坏继电器触点.34、什么叫自动低频减载装置其作用是什么答:为了提高供电质量,保证重要用户供电的可靠性,当系统中出现有功功率缺额引起频率下降时,根据频率下降的程度,自动断开一部分不重要的用户,阻止频率下降,以使频率迅速恢复到正常值,这种装置叫自动低频减载装置.它不仅可以保证重要用户的供电而且可以避免频率下降引起的系统瓦解事故.35、何谓断路器失灵保护答:当系统发生故障,故障元件的保护动作而其断路器操作失灵拒绝跳闸时,通过故障元件的保护作用于本变电站相邻断路器跳闸,有条件的还可以利用通道,使远端有关断路器同时跳闸的接线称为断路器失灵保护.断路器失灵保护是近后备中防止断路器拒动的一项有效措施.36、重合闸重合于永久性故障上对电力系统有什么不利影响答:当重合闸重合于永久性故障时,主要有以下两个方面的不利影响：(1)使电力系统又一次受到故障的冲击；(2)使断路器的工作条件变得更加严重,因为在连续短时间内,断路器要两次切断电弧.37、在一次设备运行而停用部分保护进行工作时,应特别注意什么答:在一次设备运行而停用部分保护进行工作时,应特别注意断开不经连接片的跳、合闸线及与运行设备有关的连线.38、在带电的电流互感器二次回路上工作时应采取的安全措施有哪些答:在带电的电流互感器二次回路上工作时应采取下列安全措施：(1)严禁将电流互感器二次侧开路；(2)短路电流互感器二次绕组,必须使用短路片或短路线,严禁用导线缠绕；(3)严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；(4)工作中严禁将回路的永久接地点断开；(5)工作时,应有专人监护,使用绝缘工具,并站在绝缘垫上.39、为什么不允许用电缆芯两端同时接地方式作为抗干扰措施答:由于开关各处地电位不等,则两端接地的备用电缆芯会流过电流,这对不对称排列的工作电缆芯会感应出不同电势,从而干扰保护装置.40、变压器差动保护用的电流互感器,在最大穿越性短路电流时其误差超过10％,此时应采取什么措施来防止差动保护误动作答:变压器差动保护用的电流互感器,在最大穿越性短路电流时其误差超过10％,此时应采取以下措施：(1)适当地增加电流互感器的变比；(2)将两组电流互感器按相串联使用；(3)减小电流互感器二次回路负荷；(4)在满足灵敏度要求的前提下,适当地提高保护动作电流.41、何谓备用电源自动投入装置答:所谓备用电源自动投入装置,就是当工作电源因故障被断开以后,能自动而且迅速地将备用电源投入或用户供电自动地切换到备用电源上去,使用户不致于因工作电源故障而停电,从而提高了供电可靠性.42、RCS-900微机保护屏上设置有“投距离保护”、“投零序保护”、“投主保护”等功能压板,他们和装置里的软压板有何关系答:装置里的软压板和屏上硬压板构成“与”门关系,当需要利用软压板功能时,必须投入硬压板,当不需要软压板功能时,必须将他们均置“1”.正常运行情况下在装置里将软压板置“1”.43、断路器跳闸位置停信的作用是什么怎样克服其缺点答:跳闸位置停信,是考虑当故障发生在本侧出口时,由接地或距离保护快速动作跳闸,而高频保护还未来得及动作,故障已被切除,并发出连续高频信号,闭锁了对侧高频保护,只能由二段带延时跳闸.为了克服此缺点,采用由跳闸位置继电器停信,使对侧自发自收,实现无延时跳闸.44、准同期并列的条件有哪些答:准同期并列的条件是待并发电机的电压和系统的电压大小相等、相位相同及频率相等.45、什么是90°接线方式答:所谓90°接线方式,就是在对称三相系统中功率因数为1的情况下,接入继电器的电流超前电压的角度是90°.46、变压器为什么要设差动速断保护答:为防止在较高的短路电流水平时,由于电流互感器饱和产生高次谐波量增加,产生极大的制动力矩,而使差动元件拒动.因此设置差动速断保护,当短路电流达到4～10倍额定电流时,差动速断保护快速出口.47、变压器正式投运前为什么要先充电如何对变压器充电答:变压器正式投运前,先充电,其目的是检查变压器内部绝缘的薄弱点,考核变压器的机械强度及变压器保护能否躲过励磁涌流而不误动.变压器充电时,对绝缘水平高的变压器则可以高压侧充；对绝缘水平低的变压器,宜在低压侧充电,但励磁涌流较大.48、消弧线圈的作用是什么答:消弧线圈的作用是：当发生单相接地故障时,通过消弧线圈产生的感性电流补偿接地点的电容电流,使流过接地点的电流变小或为零,从而消除接地处的间歇性弧光过电压.49、微机线路保护中的零序电流保护经不经振荡闭锁,为何答:微机线路保护中的零序电流保护不经振荡闭锁.这是因为系统振荡时仍然是三相对称的,不会产生零序分量,所以不需经振荡闭锁.50、整组试验有什么反措要求答:用整组试验的方法,即除由电流及电压端子通入与故障情况相符的模拟故障量外,保护装置应处于投入运行完全相同的状态下,检查保护回路及整定值的正确性.不允许用卡继电器触点、短路触点或类似的人为手段做保护装置的整组试验.51、什么是继电保护装置答:当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障或危及其安全运行的事件时,需要向运行值班人员及时发出警告信号,或者直接向所控制的断路器发出跳闸命令,以终止这些事件发展的一种自动化措施和设备.实现这种自动化措施的成套设备,一般通称为继电保护装置.52、高频通道为什么要装设过电压保护答:高压输电线路是高频通道的一个组成部分,电力系统的断路器和隔离开关的操作、短路以及雷击等所产生的过电压都会侵入高频通道的所有设备中,为了保证高频通道中的设备不致损坏和高频通道的安全运行,过电压保护不容忽视.53、单侧电源送电线路重合闸方式的选择原则是什么答:单侧电源送电线路重合闸方式的选择原则如下：(1)在一般情况下,采用三相一次式重合闸；(2)当断路器遮断容量允许时,在下列情况下可采用二次重合闸：①由无经常值班人员的变电站引出的无遥控的单回线路；②供电给重要负荷且无备用电源的单回线路.(3)经稳定计算校核,允许使用重合闸.54、变压器差动保护为何采用制动特性答:当发生区外故障时,差动回路不平衡电流增加,为了防止由此引起的差动保护误动作,所以采用有制动特性的差动保护,使差动动作电流值随不平衡电流增加而提高,防止保护误动作.55、什么是电流互感器的同极性端子答:电流互感器的同极性端子,是指在一次绕组通入交流电流,二次绕组接入负载,在同一瞬间,一次电流流入的端子和二次电流流出的端子.56、什么是非同期重合闸答:是在系统的允许条件下——按最大允许冲击电流来验算,用普通重合闸装置使用于两侧有电源的线路上的重合闸方式.57、电力系统中为什么采用低频低压解列装置答:功率缺额的受端小电源系统中,当大电源切除后,发、供功率严重不平衡,将造成频率或电压的降低,如用低频减载不能满足发供电安全运行时,须在发供平衡的地点装设低频低压解列装置.58、在大电流接地系统中,为什么相间保护动作的时限比零序保护动作的时限长答:保护的动作时限一般是接阶梯性原则整定的.相间保护的动作时限,是由用户到电源方向每级保护递增一个时间级差构成的,而零序保护则由于降压变压器大都是Yd接线,当低压侧接地短路时,高压侧无零序电流,其动作时限不需要与变压器低压侧用户相配合.所以零序保护的动作时限比相间保护的短.59、纵联保护在电网中的重要作用是什么答:由于纵联保护在电网中可实现全线速动,因此它可以：①保证电力系统并列运行的稳定性和提高输送功率；②缩小故障造成的破坏程度；③改善与后备保护的配合性.60、使用单相重合闸时应考虑哪些问题答:①如重合闸过程中出现的非全相运行状态有可能引起本线路或其他线路的保护误动作时,则应采取措施予以防止；②如电力系统不允许长期非全相运行,为防止断路器一相断开后,由于单相重合闸装置拒绝合闸而造成非全相运行,应采取措施断开三相,并保证选择性.61、为什么有些距离保护的Ⅰ、Ⅱ段需经振荡闭锁装置,而Ⅲ段不经振荡闭锁装置答:系统振荡周期一般为(0．15—3)S,而距离保护第Ⅰ、Ⅱ段的动作时间较短,躲不过振荡周期,故需经振荡闭锁装置,而第Ⅲ段的动作时间一般都大于振荡周期,故可以不经振荡闭锁装置.62、光纤通道线路纵联电流差动保护的优点是什么答:①具有光纤通道的线路纵联电流差动保护配有分相式电流差动和零序电流差动,其优点是本身具有选相能力,不受系统振荡影响,在非全相运行中有选择性的快速动作.由于带有制动特性,可防止区外故障误动,不受失压影响,不反映负荷电流,抗过渡电阻能力强；②在短线路上使用,不需要电容电流补偿功能.63、闭锁式纵联保护跳闸的必要条件是什么答:正方向元件动作,反方向元件不动作,收到闭锁信号而后信号又消失.64、纵联保护通道传送的信号按其作用的不同,可分为哪三种信号答:纵联保护通道传送的信号按其作用的不同,可分为跳闸信号、允许信号和闭锁信号.65、中性点与零点、零线有何区别答:凡三相绕组的首端(或尾端)连接在一起的共同连接点,称电源中性点.当电源的中性点与接地装置有良好的连接时,该中性点便称为零点；而由零点引出的导线,则称为零线.66、为什么110kV及以上变压器在停电及送电前必须将中性点接地答:我国的110kV电网一般采用中性点直接接地系统.在运行中,为了满足继电保护装置灵敏度配合的要求,有些变压器的中性点不接地运行.但因为断路器的。

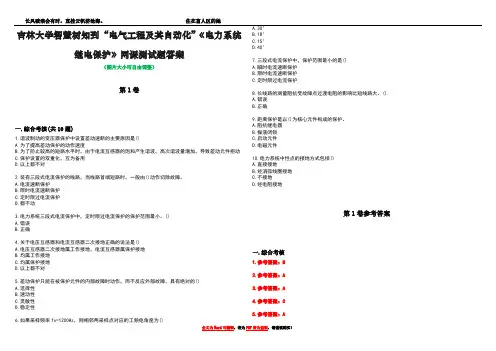

吉林大学智慧树知到“电气工程及其自动化”《电力系统继电保护》网课测试题答案卷1
吉林大学智慧树知到“电气工程及其自动化”《电力系统继电保护》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.谐波制动的变压器保护中设置差动速断的主要原因是()A.为了提高差动保护的动作速度B.为了防止较高的短路水平时，由于电流互感器的饱和产生谐波，高次谐波量增加，导致差动元件拒动C.保护设置的双重化，互为备用D.以上都不对2.装有三段式电流保护的线路，当线路首端短路时，一般由()动作切除故障。
A.电流速断保护B.限时电流速断保护C.定时限过电流保护D.都不动3.电力系统三段式电流保护中，定时限过电流保护的保护范围最小。
()A.错误B.正确4.关于电压互感器和电流互感器二次接地正确的说法是()A.电压互感器二次接地属工作接地，电流互感器属保护接地B.均属工作接地C.均属保护接地D.以上都不对5.差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对的()A.选择性B.速动性C.灵敏性D.稳定性6.如果采样频率fs=1200Hz，则相邻两采样点对应的工频电角度为() A.30°B.18°C.15°D.40°7.三段式电流保护中，保护范围最小的是()A.瞬时电流速断保护B.限时电流速断保护C.定时限过电流保护8.长线路的测量阻抗受故障点过渡电阻的影响比短线路大。
()A.错误B.正确9.距离保护是以()为核心元件构成的保护。
A.阻抗继电器B.振荡闭锁C.启动元件D.电磁元件10.电力系统中性点的接地方式包括()A.直接接地B.经消弧线圈接地C.不接地D.经电阻接地第1卷参考答案一.综合考核1.参考答案：B2.参考答案：A3.参考答案：A4.参考答案：C5.参考答案：A6.参考答案：C7.参考答案：A8.参考答案：A9.参考答案：A10.参考答案：ABCD。
电子科技大学22春“电气工程及其自动化”《电力系统保护》作业考核题库高频考点版(参考答案)试题号4
电子科技大学22春“电气工程及其自动化”《电力系统保护》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.当工作电源因故障自动跳闸后，自动迅速地将备用电源投入的一种自动装置称为()。
A.备用电源自动投入装置B.自动重合闸装置C.低频减载装置D.低压减载装置参考答案：A2.电力系统发生相间短路时的主要特征是()。
A、电流增大B、电流减小C、电压升高D、功率因数增大参考答案：A3.定时限过电流保护近后备灵敏系数计算为()。
A.最小运行方式本线路末端两相短路电流与动作电流之比B.最小运行方式下级线路末端两相短路电流与动作电流之比C.最大运行方式本线路末端三相短路电流与动作电流之比D.最大运行方式下级线路末端三相短路电流与动作电流之比参考答案：A4.变压器气体保护包括重瓦斯保护和()。
A.零序电流保护B.速断电流保护C.过负荷保护D.轻瓦斯保护参考答案：D5.从故障切除时间考虑，原则上继电保护动作时间应()。
A、越短越好B、越长越好C、无要求，动作就行参考答案：A6.电动机运行中由过热保护跳闸时，()。
A.电动机禁止再起动回路动作，电动机可以再起动B.电动机禁止再起动回路动作，电动机不能再起动C.电动机禁止再起动回路不动作，电动机可以再起动D.电动机禁止再起动回路不动作，电动机不能再起动参考答案：B7.变压器过电流保护装设在变压器电源侧，由()和时间元件构成。
A、电流元件B、电压元件C、功率元件D、负序元件参考答案：A8.三段式零序电流保护中第II段为()。
A.零序过电流保护B.限时零序电流速断保护C.瞬时零序电流速断保护参考答案：B9.变压器电流速断保护的灵敏度校验不满足要求时改用()。
A.零序电流保护B.过负荷保护C.过电流保护D.差动保护参考答案：D10.造成变压器差动保护不平衡电流的因素有()、两侧电流互感器二次阻抗不完全匹配、变压器分接头调整等。
A、电流互感器变比标准化B、保护定值偏高C、电压互感器的影响D、差动继电器动作电流偏小参考答案：A11.跌落式熔断器的()相当于保护功能的整定值。

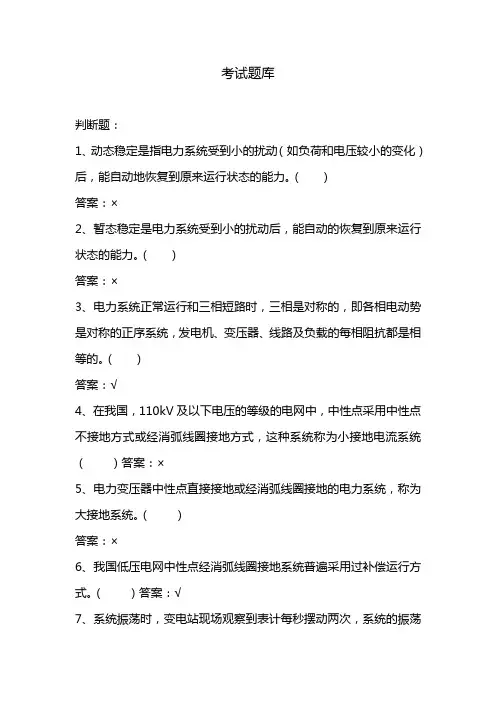

电力系统 继电保护题(1)
考试题库判断题：1、动态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
（）答案：×2、暂态稳定是电力系统受到小的扰动后，能自动的恢复到原来运行状态的能力。
（）答案：×3、电力系统正常运行和三相短路时，三相是对称的，即各相电动势是对称的正序系统，发电机、变压器、线路及负载的每相阻抗都是相等的。
（）答案：√4、在我国，110kV及以下电压的等级的电网中，中性点采用中性点不接地方式或经消弧线圈接地方式，这种系统称为小接地电流系统（）答案：×5、电力变压器中性点直接接地或经消弧线圈接地的电力系统，称为大接地系统。
（）答案：×6、我国低压电网中性点经消弧线圈接地系统普遍采用过补偿运行方式。
（）答案：√7、系统振荡时，变电站现场观察到表计每秒摆动两次，系统的振荡周期应该是0.5s。
答案：√8、振荡时系统各点电压和电流值均作往复性摆动，而短路时电流、电压值是突变的。
答案：√9、震荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而变化：而短路时，电流与电压之间的角度保持为功率因数角是基本不变的。
答案：×10、快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段。
答案：×11、发生各种不同类型短路时，电压各序对称分量的变化规律是，三相短路时，母线上正序电压下降的最厉害，单相短路时正序电压下降最少。
答案：√12、大接地电流系统单相接地故障时，故障点零序电流的大小只与系统中零序网络有关，与运行方式大小无关。
答案：×13、大接地电流系统单相接地时，故障点的正、负、零序电流一定相等，各支路中的正、负、零序电流可不相等。
答案：√14、三次谐波的电气量一定是零序分量。
答案：√15、继电器按在继电保护中的作用，可分为测量继电器和辅助继电器两大类，而时间继电器测量继电器中的一种。
答案：×16、在完全相同的运行方式下，线路发生金属性接地故障时，故障点距保护安装处越近，保护感受到的零序电压越高。
继电保护练习题库+答案
继电保护练习题库+答案一、单选题（共30题，每题1分，共30分）1、应急救援队伍根据救援命令参加生产安全事故应急救援所耗费用,由( )承担。
A、被救人员B、事故责任单位C、政府正确答案：B2、限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。
A、任意电流B、最小短路电流C、最大短路电流正确答案：B3、应急管理本质上是预防管理,功夫在平时,基础在预防。
习近平总书记反复强调“两个坚持、三个转变”,其核心就是 ( )A、坚持加强风险防范化解各种风险危害B、坚持源头,关口前移C、以上都对正确答案：C4、对于具有较高接地电流水平的电动机采用零序电流保护,一般三相均装有电流互感器,由( )取得零序电流。
A、三相电流之差B、三相电流之和C、三相电流之积D、三相电流之比正确答案：B5、电流互感器常用的接线方式有( )、两相不完全星形接线、两相电流差接线等。
A、两相完全星形接线B、三相不完全星形接线C、三相完全星形接线正确答案：C6、电力系统正常运行时仅有( )。
A、负序分量B、正序分量C、零序分量正确答案：B7、变电站的主要调压手段是调节有载调压变压器分接头位置和( )。
A、低频减负荷B、采用自动重合闸装置C、采用备用电源自投装置D、控制无功功率补尝电容器正确答案：D8、自动重合闸实质上是通过将非正常跳开的断路器试探性合闸,实现线路上发生( )故障时自动恢复运行。
A、瞬时性故障转换为永久性B、瞬时性C、永久性正确答案：B9、在死亡边缘的患者,基础生命支持(BLS)的初期黄金时刻是 ()分钟。
A、1 分钟B、4 分钟C、8 分钟以上正确答案：B10、在电力系统事故情况下,可能出现较大的( )缺额造成电力系统频率较大幅度下降。
A、无功功率B、视在功率C、有功功率正确答案：C11、三段式电流保护中( )构成线路的后备保护。
A、定时限过电流保护B、瞬时电流速断保护C、限时电流速断保护正确答案：A12、电力系统中联系发电厂与用户的中间环节称为( )。
继电保护复习题带答案
电力系统继电保护总复习题一、单选题1、系统发生故障时继电保护装置的任务是( A )A.切除故障元件B.减负荷C.动作于信号D.通知调度2、继电保护后备保护逐级配合是指（ D ）。
A.时间配合B.灵敏度配合C.时间或灵敏度配合D.时间和灵敏度均配合3、继电保护反映电力系统元件和电气设备的（ D ），根据运行维护条件和设备的承受能力，自动发出信号、减负荷或延时跳闸。
A．故障 B．完好状态C．正常运行状态 D．异常运行状态4、二次系统中，由信号发送机构、接收显示元件及其回路接线构成，实现准确、及时显示一次系统和设备的工作状态的系统称为（ A ）。
A．信号系统 B．操作电源系统C．测量及监测系统 D．控制系统5、对继电保护的基本要求是：( C )四性。
A. 快速性、选择性、灵敏性、预防性B．安全性、选择性、灵敏性、可靠性C. 可靠性、选择性、灵敏性、快速性D．原则性、选择性、灵敏性、可靠性6、电力系统在运行中发生各种类型短路故障，将伴随着很大的短路电流和（ A ）。
A．电压降低 B．电压升高 C．电压逐渐升高7、无限大容量系统的特征为（ C ）。
A．当被供电系统中负荷变动甚至发生故障，电力系统母线电压应维持不变，频率不作要求B．当被供电系统中负荷变动甚至发生故障，电力系统母线频率应维持不变，电压不作要求C．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率基本维持不变D．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率不作要求8、电力系统中至少有一个中性点直接与接地设施相连接的接地方式称为（ A ）。
A．中性点直接接地 B．中性点经电阻接地C．中性点经电抗接地 D．中性点经消弧线圈接地9、发电厂、变电站的电气系统，按其作用分为一次系统和（ C ）。
A．模拟系统 B．数字系统C．二次系统 D．变换系统10、电力系统发生相间短路时的主要特征是（ A ）。
A．电流增大 B．电流减小C．电压升高 D．功率因数增大11、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（ B ）。
继电保护习题库含答案
继电保护习题库含答案一、单选题（共33题，每题1分，共33分）1.某电动机装设低电压保护,运行中电压互感器二次发生断线,运行人员判断:此时当供电电网电压降低时保护将()。
A、不动作B、经延时跳闸C、发出异常信号正确答案：A2.低压配电网中所有设备的外露可导电部分均各自经保护线 PE 单独接地,电源中性点不接地或经电抗接地且通常不引出中性线N 的系统称为( )A、TT 系统B、TN 系统C、IT 系统正确答案：C3.变压器气体保护的主要元件是( )A、电流继电器B、气体继电器C、中间继电器D、电压继电器正确答案：B4.限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。
A、最大短路电流B、最小短路电流C、任意电流正确答案：B5.二次系统中,由各种控制开关和控制对象(断路器、隔离开关)的操动机构组成,实现对开关设备的就地和远方跳、合闸操作,满足改变一次系统运行方式和故障处理的需要的系统称为( )。
A、继电保护及自动装置系统B、操作电源系统C、控制系统正确答案：C6.规程规定:35kV 电网中接地电流大于 10A 时,中性点接地方式采用( )。
A、直接接地B、经电阻接地C、经消弧线圈接地正确答案：C7.我国低压配电网的电压等级为( )A、66kvB、380/220VC、35kv正确答案：B8.安全生产举报投诉电话是 ()A、110B、12315C、12350正确答案：C9.高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A10.中性点不接地系统发生单相接地故障,故障线路零序电流( )。
A、等于各非故障线路对地电容电流之和B、等于 0C、等于本线路对地电容电流正确答案：A11.考虑上下级定时限过电流保护灵敏度配合时,动作电流应为( )。
A、下条线路定时限过电流保护整定值较大B、上下级整定值相等答案解析:题目修改:“本线路与下级线路的动作电流应为()。
模考-特种作业-继电保护(全题库)300道
模考-特种作业-继电保护（全题库）300道1、变电站自动化系统内部的现场级通讯,主要解决上级调度与变电站系统之间的数据通讯和信息交换。
[判断题] *对错(正确答案)2、微机保护数据采集系统包括电压形成、模拟滤波器、采样保持、多路转换、模数转换等功能模块。
[判断题] *对(正确答案)错3、微机保护硬件结构由数据采集系统、开关量输入/输出系统、微机主系统组成。
[判断题] *对(正确答案)错4、三段式电流保护中定时限过电流保护构成线路的后备保护。
[判断题] *对(正确答案)错5、定时限过电流保护近后备灵敏系数计算为最小运行方式本线路末端两相短路电流与动作电流之比。
[判断题] *对(正确答案)错6、电流保护的动作时间一经整定,则不随通入保护的电流变化，保护起动后按照预先整定值延时动作，称为反时限电流保护。
[判断题] *对错(正确答案)7、中性点不接地系统发生单相接地故障，不必立即跳闸，可以连续运行1-2小时。
[判断题] *对(正确答案)错8、绝缘监视装置反应中性点不接地系统发生单相接地故障，是由低电压继电器动作后接通信号回路，给出接地故障信号的。
[判断题] *对错(正确答案)9、本线路的限时电流速断保护动作电流的整定原则为与本线路瞬时电流速断保护配合。
[判断题] *对错(正确答案)10、中性点不接地系统发生单相接地故障，非故障相零序电流方向为由母线流向线路。
[判断题] *对(正确答案)错11、限时电流速断保护灵敏系数要求大于等于1.3-1.5。
[判断题] *对(正确答案)错12、中性点不接地系统发生单相接地故障，非故障相零序电流等于(×)。
[填空题] _________________________________13、中性点不接地系统发生单相接地故障，接地电流为感性电流。
[判断题] *对错(正确答案)14、零序功率方向由零序电压与零序电流计算取得。
[判断题] *对(正确答案)错15、中性点不接地系统通常采用绝缘监视和接地选线的方式实现单相接地保护。
电气自动化专业-电力系统继电保护题库
请同学们不要把题库挂到网上,例如空间,日志,人人等.可以打印,但请不要带到考场抄,不然会有重考危险.本题库为考试题的0.5倍,认真复习都会及格.一、填空题1、按继电保护所起的作用可分为___ __保护、___ __保护，其中后者又可分为___ __保护和___ __保护。
2、对继电保护装置的四项基本要求是___选择 __性、___ 速动 __性、___ 灵敏__性和___ 可靠 __性。
3、继电保护装置由___ __、___ __和___ __组成。
4、电力系统发生短路故障时，通常有___ __增大、___ __降低，以及电压与电流之间___ __的变化等现象。
5、电流互感器的二次回路严禁___ __，电压互感器的二次回路严禁___ __。
6、在大接地电流系统中,常采用___ __接线方式；在小接地电流系统中，常采用___ __接线方式。
7、距离保护装置通常由___ __元件、___ __元件、___ __元件三个主要元件组成。
8、三段式电流保护分别是___ __，___ __，__ _ __。
9、能使过电流继电器动作的最小电流称为继电器的__ ___。
10、为保证纵差保护动作的选择性，差动继电器的动作电流必须躲过___ __。
11、变压器瓦斯继电器的安装，要求变压器顶盖沿瓦斯继电器方向与水平面具有___ __的升高坡度，瓦斯继电器的导油管沿油枕方向与水平面具有___ __升高坡度。
12、高频保护通道的工作方式，可分为___ __发信和___ __发信的两种。
1、电流互感器的二次绕组接成三相星形或两相不完全星形时，在正常负荷及各种故障形式下的接线系数均为＿＿＿＿。
2、电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_______保护。
3、故障时发信方式的优点是_______。
4、微机保护的基本算法是计算被测电气量的大小和_______的方法。
5、电力系统最常见的故障是各种类型的_______。
保定理工学院电气工程及其自动化专业2020-20021学年电力系统继电保护试题
保定理工学院电气工程及其自动化专业2020-20021学年电力系统继电保护试题一、填空题1、对动作于跳闸的继电保护，在技术上一般应满足______、______、______、______四个基本要求。
[填空题]空1答案：选择性空2答案：速动性空3答案：灵敏性空4答案：可靠性2、电力系统发生故障时，继电保护装置应将______切除，电力系统出现不正常工作时，继电保护装置一般应______。
[填空题]空1答案：故障部分空2答案：发出信号3、瞬时电流速断保护的动作电流按大于本线路末端的______整定，其灵敏性通常用 ______来表示。
[填空题]空1答案：最大短路电流空2答案：保护范围的大小4、三段式电流保护中，III段______，I段______。
[填空题]空1答案：灵敏度最高空2答案：灵敏度最低5、当电力系统发生故障时，利用对称分量可以将电流分为:______、______、______。
[填空题]空1答案：正序分量空2答案：负序分量空3答案：零序分量6、采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开______，经一定时间延时后重合______，若不成功再跳开______。
[填空题] 空1答案：故障相空2答案：故障相空3答案：三相7、运行中应特别注意电流互感器二次侧不能______;电压互感器二次侧不能______。
[填空题]空1答案：断路(开路)空2答案：短路8、中性点直接接地系统发生短路故障后，______的故障分量电压最大，______的故障分量为______。
[填空题]空1答案：故障点空2答案：系统中性点空3答案：09、中性点可接地或不接地运行变压器的接地后备保护由______和______组成。
[填空题]空1答案：零序电流保护空2答案：零序电压保护10、定时限过电流保护的动作时限是按______来选择的。
[填空题]空1答案：阶梯时限特性11、变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中______动作于______，______动作于______。
电力系统继电保护与自动化专业毕业设计参考选题
电力系统继电保护与自动化专业毕业设计参考选题1、110KVXX(箕山）变电站电气设备在线监测方案2、110KV变电所电气部分设计3、110KV变电所电气一次部分初步设计4、110KV变电站电气一次部分设计5、110KV变电站综合自动化系统设计6、110KV常规变电站改无人值班站的技术方案研究7、110KV电力网规划8、110KV线路保护在XX（郴电国际）公司的应用9、110KV线路微机保护设计10、110KV线路微机保护装置设计11、220KV变电所电气部分技术设计12、220KV变电所电气部分设计13、220KV变电所电气一次部分初步设计14、220KV变电所电气一次部分主接线设计15、220KV变电站设计16、220KV地区变电站设计17、220KV电气主接线设计18、220KV线路继电保护设计19、2X300MW火电机组电气一次部分设计20、300MV汽轮发电机继电保护(一)21、300MV汽轮发电机继电保护设计（一）22、300MW机组节能改进研究23、300MW机组优化设计24、300MW凝汽式汽轮机组热力设计25、300MW汽轮发电机继电保护26、300MW汽轮发电机继电保护设计27、50MVA变压器主保护设计28、SCADA系统的设计29、SDH光纤技术在电力系统通信网络中的应用30、XX电厂电气一次部分设计31、XX电厂水轮发电机组保护二次设计32、XX水电厂计算机监控系统的设计与实现33、XX水电站电气一次初步设计34、XX县电网高度自动化系统初步设计35、XX小城市热电厂电气部分设计36、变电气绕阻直流电阻检测37、变电站电压智能监测系统38、变电站设备状态检修研究39、变电站数据采集系统设计40、变电站数据采集系统设计-数据采集终端41、变电站微机监控系统42、变电站微机检测与控制系统设计43、变电站微机数据采集传输系统设计-监控系统44、变电站微机数据采集系统设计—SCADA45、变电站无人值班监控技术的研究46、变电站智能电压监测系统开发47、变电站自动化的功能设计48、变电站自动化综合设计49、变电站综合自动化(微机系统上位机功能组合)50、变电站综合自动化的研究与设计51、变电站综合自动化发展综述52、变压器电气二次（CAD）部分设计53、变压器电气二次部分54、变压器故障分析和诊断技术55、变压器故障检测技术56、变压器故障检测技术——常规检测技术57、变压器故障检测技术——典型故障分析58、变压器故障检测技术——介质损耗在线检测59、变压器故障检测技术--局部放电在线检测60、变压器故障检测技术—-绝缘结构及故障诊断技术61、变压器故障检测技术-—油气色谱监测62、变压器故障维修63、变压器局部放电在线监测技术研究—-油质检测64、变压器绝缘老化检测65、变压器绝缘在线检测系统设计66、变压器油色谱在线监测设计67、变压器油温控制68、大型变压器高压套管爆炸的原因分析及防范措施69、大型变压器故障的全相色谱分析70、大型发电厂电气一次部分初步设计71、大型发电厂电气一次部分设计72、大型发电厂电气一次部分设计及设备选型的研究73、地区变电站电气部分设计74、地区变电站一次部分设计75、地区电网负荷预测76、地区电网规划研究77、地市级供电企业MIS系统的规划和设计78、电力变压器保护设计（20MVA）79、电力变压器故障(局部放电）在线监测技术80、电力变压器故障监测技术81、电力变压器故障检测技术及油故障检测技术82、电力变压器故障检测技术-绕组变形检测83、电力变压器故障在线检测系统设计84、电力变压器故障在线诊断系统85、电力变压器继电保护(后备保护）86、电力变压器继电保护设计87、电力变压器继电保护设计（20MVA）88、电力变压器继电主保护设计（20MVA）89、电力变压器继电主保护设计(31500KVA）90、电力变压器继电主保护设计（60MVA）91、电力变压器检测技术研究92、电力变压器局部放电线监测的研究及发展趋势93、电力变压器局部放电在线监测技术94、电力变压器局部放电在线监测系统95、电力变压器局部放电在线诊断系统设计96、电力变压器绝缘在线监测系统软硬件初步设计97、电力变压器绝缘在线监测原理及数据处理98、电力变压器绝缘在线检测电脉冲传感器设计99、电力变压器绝缘在线检测设计100、电力变压器绕组变形检测技术101、电力变压器油色谱分析检测技术102、电力变压器在线监测系统软硬件初步分析103、电力变压器在线检测超声传感器设计104、电力负荷预测方法研究105、电力市场初步研究106、电力系统谐波的研究及治理107、电力系统新型保护分析与研究108、电力系统主电网规划设计109、电力系统主电网规划设计110、电力系统自动化系统设计111、电力小系统高速数据采集及传输通道研究112、电流互感器检验项目和试验方法分析113、电能计量系统误差分析及补偿方法研究114、电能计量中常见问题的分析研究115、电能计量装置常见故障分析116、电能质量实时监测系统117、电网调度自动化118、电压无功综合测控装置设计119、调度自动化系统设计120、发电厂电气一次部分初步设计121、发电厂励磁系统运行分析122、发电机电气二次(CAD）施工设计123、分散式微机保护测控装置的设计124、复杂地理条件下变电站接地方式的研究125、火电厂电气一次部分设计126、火力发电厂电气部分设计127、火力发电厂电气主接线设计128、基于历史数据的变压器故障诊断129、基于门限小波包的负荷预测方法的研究130、继电保护故障分析专家系统研究131、继电保护在电厂中的应用132、降低线路损耗的方法及措施133、农村电力市场研究134、农村小型变电站无人值班的实现135、配电网馈线自动化的研究与设计136、配电网实施自动化管理系统137、企业节约用电研究138、汽轮发电机继电保护139、浅谈变电站综合自动化系统抗电磁干扰的措施140、浅谈供电企业线损分析141、浅谈自动化控制电路系统142、窃电常见方法、原因分析及对策研究143、区域电力网规划设计144、热电厂电气主接线145、数字式微机保护测控装置的设计146、水轮发电机组保护电气二次设计147、同步发电机微机砺磁调节器设计148、微机保护测控装置的设计149、微机数据采集系统150、无人值班站安全运行的抗干扰及可靠性研究151、县城配电网自动化设计方案的探讨152、现有城区变电站存在的问题及改进措施153、相差高频保护在电网中的应用154、小电流接地保护新原理的研究及微机型保护装置设计155、在电力市场中火电厂低成本营运初步研究156、在社会主义市场经济下电力市场的运行机制探讨157、智能多路电压监测系统158、中小型水电站电气部分初步设计。
西安交通大学22春“电气工程及其自动化”《继电保护原理》作业考核题库高频考点版(参考答案)试题号4
西安交通大学22春“电气工程及其自动化”《继电保护原理》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.限时电流速断保护的动作电流按躲过下一条线路(电流速断保护范围末段)发生短路时最小短路电流来整定。
()A.对B.错参考答案：B2.三段式电流保护中，电流速断保护最灵敏。
()A.正确B.错误参考答案：B3.继电保护装置试验用仪表的精确度应为0.2级。
()A.正确B.错误参考答案：B4.系统振荡与短路同时发生，高频保护装置会()。
A.正确动作B.拒动C.误动参考答案：C5.B.直接接地方式、经消弧线圈接地方式和不接接方式C.不接地方式、经消弧线圈接地方式和经大电抗器接地方式D.直接接地方式、经大电抗器接地方式和不接地方式参考答案：B6.高频阻波器所起的作用是()。
A.阻止高频电流向变电站母线分流B.补偿接地电流C.限制短路电流D.增加通道衰耗参考答案：A7.纵联电流差动保护工作原理建立在基尔霍夫电压定律基础之上。
()A.对B.错参考答案：B8.由于TV二次回路的快速小开关跳开或熔断器熔断，造成的交流失压，断线相电压与断线前的电压相位相反，数值上为断线前电压的一半。
非断线相电压不变。
()A.正确B.错误参考答案：A9.继电保护中，()元件是测量从被保护对象输入的有关电气量，并与已给定的定值进行比较，根据比较的结果，从而判断保护是否应该起动。
A.测量比较B.逻辑判断C.执行输出D.启动10.过电流保护的两相不完全星形连接，一般保护继电器都装在()。
A.A，B两相上B.C，B两相上C.A，N两相上D.A，C两相上参考答案：D11.方向比较式纵联保护通道传送的信号按其作用不同，可分为跳闸信号、允许信号和闭锁信号三类。
()A.对B.错参考答案：A12.高频保护的主要优点是能快速切除被保护线路全长范围内的故障。
()A.正确B.错误参考答案：A13.零序电流保护能反应各种不对称短路故障，但不反应三相对称短路。
继电保护考试题库及答案
继电保护考试题库及答案1、【单选题】三段式电流保护中定时限过电流保护的特点为( )。
（C ）A、无动作延时,通过动作电流的整定保证选择性,只能保护线路始端一部分B、带有短延时,通过动作电流的整定和短延时保证选择性,可以保护线路全长C、带有较长延时,通过动作电流间的灵敏度配合、动作时限的配合保证选择性,能够保护本线路的全长和相邻线路的全长2、【单选题】中性点不接地系统通常采用接地选线和( )的方式实现单相接地保护。
（C ）A、零序电流I段保护B、零序电流II段保护C、绝缘监视3、【单选题】中性点直接接地系统发生接地故障,在三相中将产生( )的零序电压。
（C ）A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同4、【单选题】二次系统中,由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成,实现电力系统故障和异常运行时的自动处理的系统称为( )。
（A ）A、继电保护及自动装置系统B、操作电源系统C、测量及监测系统5、【单选题】人工急救胸外挤压法应以每分钟约( )次的频率有节奏均匀的挤压，挤压与放松的时间相当。
（A ）A、100B、80C、606、【单选题】从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为( )。
（A ）A、配电网B、输电网C、电力网7、【单选题】作为电气工作者,员工必须熟知本工种的( )和施工现场的安全生产制度,不违章作业。
（B ）A、生产安排B、安全操作规程C、工作时间8、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中正电源采用的标号为( )。
（A ）A、101,201B、102,202C、400-599D、600-7999、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中负电源采用的标号为( )。
（B ）A、0-199B、200-300C、400-599D、600-79910、【单选题】变压器低电压起动的过电流保护由( )、电压元件和时间元件构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
请同学们不要把题库挂到网上,例如空间,日志,人人等.可以打印,但请不要带到考场抄,不然会有重考危险.本题库为考试题的0.5倍,认真复习都会及格.一、填空题1、按继电保护所起的作用可分为___ __保护、___ __保护，其中后者又可分为___ __保护和___ __保护。
2、对继电保护装置的四项基本要求是___选择 __性、___ 速动 __性、___ 灵敏__性和___ 可靠 __性。
3、继电保护装置由___ __、___ __和___ __组成。
4、电力系统发生短路故障时，通常有___ __增大、___ __降低，以及电压与电流之间___ __的变化等现象。
5、电流互感器的二次回路严禁___ __，电压互感器的二次回路严禁___ __。
6、在大接地电流系统中,常采用___ __接线方式；在小接地电流系统中，常采用___ __接线方式。
7、距离保护装置通常由___ __元件、___ __元件、___ __元件三个主要元件组成。
8、三段式电流保护分别是___ __，___ __，__ _ __。
9、能使过电流继电器动作的最小电流称为继电器的__ ___。
10、为保证纵差保护动作的选择性，差动继电器的动作电流必须躲过___ __。
11、变压器瓦斯继电器的安装，要求变压器顶盖沿瓦斯继电器方向与水平面具有___ __的升高坡度，瓦斯继电器的导油管沿油枕方向与水平面具有___ __升高坡度。
12、高频保护通道的工作方式，可分为___ __发信和___ __发信的两种。
1、电流互感器的二次绕组接成三相星形或两相不完全星形时，在正常负荷及各种故障形式下的接线系数均为＿＿＿＿。
2、电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_______保护。
3、故障时发信方式的优点是_______。
4、微机保护的基本算法是计算被测电气量的大小和_______的方法。
5、电力系统最常见的故障是各种类型的_______。
6、微机保护由_____和软件两大部分构成。
7、发电机纵差保护______反应定子绕组匝间短路故障。
8、利用鉴别_____的大小，变压器纵差保护可以减小励磁涌流的影响。
9、高频通道的耦合电容器对工频电流呈现_____阻抗。
10、电流保护采用完全星形接线方式，当发生接地故障时，中线上流过的电流为_____。
11、变压器纵差动保护灵敏系数不满足要求时，应采用具有_____的差动继电器。
12、极化电压是指_____。
13、电流互感器的接线方式有______ _、_______ 和____ ___。
14、定时限过电流保护的动作时限是按_______来选择的。
15、电流继电器的_______电流与动作电流的比值称为继电器的返回系数。
16、励磁涌流对变压器本身不造成危害，但在某些＿＿＿＿＿＿情况下能引起＿＿＿＿＿＿波动，如不采取措施，会使某些＿＿＿＿＿＿误动作。
17、高压输电线路的高频加工设备是指＿＿＿＿＿＿＿，＿＿＿＿＿＿＿,＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。
18、相差高频保护的工作方式采用闭锁式，即装置起动后，收到连续高频信号就＿＿＿＿出口继电器，收到50HZ间断高频信号就＿＿＿＿出口继电器。
19、线路纵差动保护装置由＿＿＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿＿等主要元件组成。
二、选择题1、在大接地电流系统中，故障电流中含有零序分量的故障类型是（C ）。
A．两相短路 B．三相短路 C．两相短路接地2、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（ B ）。
A．距故障点越远就越高 B．距故障点越近就越高 C．与距离无关3.方向阻抗继电器中，记忆回路的作用是（B）A.提高灵敏度B.消除正相出口三相短路死区 C．防止反相出口短路动作4、单电源的平行线路相间和电流后备保护（ A ）．A．只能装于电源侧 B．只能装于受电侧 C．两侧均可装设5、在平行线路的电流平衡保护中，电流平衡继电器加电压制动元件的目的是（ B ）A．防止区外故障时误动B．防止对端，某一回线断路器因故断开时，引起本端另一回线平衡保护误动C．防止一回线因故跳闸后，引起另一回线保护误动6、由于调整电力变压器分接头，会在其差动保护中引起不平衡电流的增加，解决方法为（ B ）A. 增大平衡线圈数B.提高差动保护的整定值C.减少平衡线圈匝数7、高频方向保护是利用高频信号比较被保护线路两端的（ D ）A．功率方向 B．功率大小 C．电压大小 D．电流方向8、对于圆特性的阻抗继电器，处于临界动作状态的测量阻抗称作继电器的（ B ）A.整定阻抗B.动作阻抗C.短路阻抗D.负荷阻抗9、在中性点非直接接地系统中，为了提高供电的可靠性，电流保护的接线方式应采用( D )A.三相星接线B. 90°接线方式C.0°接线方式D．两相星接线10、使电流速断保护有最小保护范围的运行方式为系统( B )A.最大运行方式B.最小运行方式C.正常运行方式 D．事故运行方式1、负序功率方向继电器的最大灵敏角是（ C）。
A． 70° B．－45°C．一105°2.阻抗继电器中接入第三相电压，是为了（C）A.防止保护安装处正向两相金属性短路时方向阻抗继电器不动作B．防止保护安装处反向两相金属性短路时方向阻抗继电器误动作C．防止保护安装处正向三相短路时方向阻抗继电器不动作3、单电源平行线路电源侧横差方向保护的相继动作区（ B ）A．存在于平行线路的受电侧 B．存在于平行线路的电源侧C．存在于平行线路的两侧4、B C H-2型差动继电器有两个短路线圈W "D与W" D,如果将它们接于不同标号的插孔(左边柱W"D 接入匝数大于中间柱W ’D 的匝数),则继电器的动作安匝将( B )A. 增加B. 减小C. 不变5、短距离输电线路比长距离输电线路受过渡电阻的影响要( B )A. 小B. 大C. 一样D. 不受影响6、高频方向保护是利用高频信号比较被保护线路两端的（ B ）A ．功率方向B ．电流方向C ．电压大小D ．功率大小7、方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是( D )A. 改变电抗变压器UV 原边匝数B. 改变电抗变压器副边匝数C. 改变电压变换器UR 原边匝数D. 改变电抗变压器UR 副边线圈中的电阻大小8、发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作，采取的措施是( B )A. 接入TAB. 接入TVC. 接入KTD. 接入KOF9、在中性点非直接接地系统中，为了提高供电的可靠性，电流保护的接线方式应采用( C )A. 三相星接线B. 两相星接线C. 0°接线方式D. 90°接线方式10、使电流速断保护有最小保护范围的运行方式为系统( B )A. 最大运行方式B. 最小运行方式C. 正常运行方式D. 事故运行方式1、电力系统最危险的故障是（ C ）。
（A ）单相接地 （B ）两相短路 （C ）三相短路2、继电保护的灵敏系数sen K 要求（ C ）。
（A ）1senK < （B ）1sen K = （C ）1sen K > 3、定时限过电流保护需要考虑返回系数，是为了（ B ）。
（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护范围最小的是（ A ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ A ）状态。
（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ A ）。
（A ）大于1，并取可能的最小值（B ）大于1，并取可能的最大值（C ）小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ B ）。
（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器9、被保护线路区内短路并伴随通道破坏时，对于相差高频保护（ A ）（A ）能正确动作 （B ）可能拒动 （C ）可能误动10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k 点短路，若A-B 线路通道故障，则保护1、2将（ C ）。
（A ）均跳闸 （B ）均闭锁 （C ）保护1跳闸，保护2 闭锁图111、变压器的电流速断保护与( C )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
（A ）过电流 （B ）过负荷 （C ）瓦斯12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ B ）选择。
（A ）负荷电流 （B ）额定电流 （C ）短路电流三、判断题1、阻抗继电器的最小精确工作电压，就是最小精确工作电流与电抗变压器补偿阻抗值的乘积。
（ ）2、距离保护是保护本线路正方向故障和与本线路串联的下一条线路上故障的保护，它具有明显的方向性，因此，即使作为距离保护第Ⅲ段的测量元件，也不能用具有偏移特性的阻抗继电器。
（ ）3、横差方向保护采用延时动作的出口中间继电器，是为了防止线路上管形避雷器放电而引起的保护误动作。
( )4、BCH-l 型差动继电器中，制动线圈的作用是躲过励磁涌流。
（ ）5、在变压器差动保护范围以内改动一次电路的相序时，变压器差动保护电流互感器的二次接线不需要变动。
（ ）6、在变压器中性点直接接地系统中，当系统发生单相接地故障时，将在变压器中性点产生很大零序电压。
（ ）7、电力变压器的中性点直接接地或经消弧线圈接地的电力系统，称为大接地电流系统。
（ ）8、上下级间保护只要动作时间配合好，就可以保证选择性。
（ ）9、电力系统的不对称故障有三种单相接地、三种两相短路、三种两相短路接地、断线和系~~123456A BC D k统振荡。
（）10、功率方向继电器能单独用作方向电流保护的起动元件。
（）11、线路纵差动保护的导引线开路时，保护范围外发生故障，两侧保护不会误动作。
( )12、电力变压器不管其接线方式如何，其正、负、零序阻抗值均相等。
（）13、降压变压器采用复合电压起动的过流保护比采用低压起动的过流保护的灵敏度，在各种短路故障下都高。
14、系统振荡时允许保护装置动作。
（）15、距离保护中，故障点过渡电阻的存在，有时会使阻抗继电器的测量阻抗增大，也就是说保护范围会延伸。
（）16、阻抗继电器的最小精确工作电压，就是最小精确工作电流与电抗变压器补偿阻抗值的乘积。
