RK2675Y医用泄漏电流测试仪说明书
医用泄漏电流测试仪操作规程
医用泄漏电流测试仪操作规程一、概述二、操作准备1.确认测试仪是否已经校准，校准有效期是否在使用范围内。
2.确保测试环境符合国家相关标准，如温度、湿度等。
3.检查测试仪是否完好，无损坏和磨损现象。
4.关闭测试仪上的电源开关。
5.将测试仪的电源插头插入合适的插座，确保插座的接地可靠。
三、操作步骤1.将测试物连接到测试仪上，确保连接牢固，没有接触不良。
2.检查测试物是否正常工作状态，如有异常情况，应先解决异常再进行测试。
3.打开测试仪的电源开关，确保测试仪正常启动。
4.设置测试仪的参数，如测试电流范围、测试时间等，根据具体测试需求进行调整。
5.按下“开始测试”按钮，测试仪开始进行泄漏电流测试，测试过程中不得干扰测试物的工作。
6.待测试仪完成测试后，读取测试结果。
7.根据测试结果判断测试物是否符合相关安全标准，如不符合，应进行相应的修理或更换。
8.关闭测试仪的电源开关。
9.拔掉测试仪的电源插头。
四、注意事项1.在测试仪启动前，应检查测试物是否与电源有直接的连接。
如有，应断开与电源的连接后再进行测试。
2.在测试过程中，应保持测试仪的外壳与地电位保持良好连接，以确保测试的准确性。
3.测试物上的一切外部引线和其他外设都应断开，以免干扰测试结果或对测试物造成损害。
4.不得在测试仪动作期间滥用其他电器设备，以免干扰或影响测试结果。
5.在操作医用泄漏电流测试仪时，必须遵循相关安全操作规程，避免触电和短路等危险。
6.测试仪的电源线不得损坏，应定期检查并更换磨损和老化的电源线。
7.操作人员应经过专门培训并获得相应证书，具备操作要求的专业知识和技能，并按照操作规程进行操作。
8.在测试仪启动后，请勿随意拔掉电源插头或关闭电源开关，以免对测试仪或测试物造成损坏。
9.定期维护和校准测试仪，确保测试仪的准确性和可靠性。
五、应急处置1.如发现测试仪有异常情况，应立即停止测试，检查故障原因并进行修理。
2.在测试过程中如发生电击、火灾等紧急情况，应立即切断电源，并采取相应的救援措施。
美瑞克耐压测试仪使用说明
(2) 仪器接地端一定要和电源地可靠连结。
(3) 操作者应戴绝缘手套，脚下应有绝缘垫。
(4) 打开仪器电源前要把“电压调节”旋钮逆时针旋转到底。
(5) 在预置各项功能之前，要将仪器处于“复位”状态。
(6) 不要在测试状态下接触被测件及测试导线。
(7) 不要人为地将输出高压端与机壳或地线短路，以免损坏仪器。
(8) 万一发生意外情况，应立即切断电源。
(9) 指示灯或报警出现故障时应立即检修。
(10) 采用遥控测试时，操作应格外小心，以免发生危险。
四、使用说明：(见前面板功能图) (1)电源开关：仪器总电源。
(2) “启动”开关：按下此开关，仪器进入测试状态，测试灯亮。
(3)“复位”开关：按下此开关，仪器恢复到待测试状态，此时无高压输出。
(4) 遥控插口：遥控测试时的接口。
(5)“电压调节”旋钮：用来调节测试电压的大小。
(6) 高压输出端：仪器测试电压输出端。
(DC高压输出端5kv/20mA，AC高压输出端5kv/100mA) (7) 仪器测试接地端：测试时将此端接地及被测试件一端。
8) “超漏”灯：当仪器检测的漏电流超过设定值时即为超漏，此时“超漏”灯亮，并发出报警声，仪器的输出电压被切断。
此时应按下“复位”键，并将“电压调节”旋钮逆时针旋到底，准备进行下一次检测。
(9) “测试”灯：当仪器“启动”测试时，此灯亮。
(10)“电压”表：三位数字电压表，指示输出电压值。
(11)“电流”表：三位半数字电流表，指示漏电流值。
(12) “定时”表：二位数字显示，显示定时时间。
(Rk2671B为三位数字显示) (13)“定时”开关：可设定定时时间，up加时间，down减时间。
(14) “漏电流”预置电位器：按下“预置/ 测试”开关，可调节此电位器，预置“漏电流”设定值，并在电流表上显示。
(15) “预置/ 测试”开关：按下此开关“预置”状态，反之为“测试“状态。
(16)“漏电流”量程：此档为0 ~ 2mA / 2 ~ 20mA,按下此开关为0~20ma，反之为0~2ma(17) “漏电流”开关：此档为100mA(200mA)档。
泄漏电流测试仪的操作方法及使用注意事项
泄漏电流测试仪的操作方法及使用注意事项泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
按照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。
泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1;另一部分是通过分布电容的位移电流I2，后者容抗为XC=1/2pfc与电源频率成反比，分布电容电流随频率升高而增加，所以泄漏电流随电源频率升高而增加。
例如：用可控硅供电，其谐波分量使泄漏电流增大。
泄漏电流测试仪主要由阻抗变换、量程转换、交直流变换、放大、指示装置等组成。
有的还具有过流保护、声光报警电路和试验电压调节装置，其指示装置分模拟式和数字式两种。
操作方法1、插上电源，接通电源开关，电源指示灯亮;2、选择电源量程，按下所需电流按钮;3、选择泄漏电流报警值;4、选择测试时间;5、将被测物接入测量端，启动仪器，将试验电压升至被测物额定工作电压的1.06倍(或1.1倍)，切换相位转换开关，分别读取二次读数，选取数值大的读数泄漏电流值。
当转换开关K与零线接通时，测试仪所采样的是中线与外壳间的泄漏电流;当K与相线接通时，测试的是相线与外壳间的泄漏电流。
必须注意的是：K与零线接通或K与相线接通，泄漏电流不一定一样。
这是因为家用电器绝缘弱点的位置是随机的。
因此，泄漏电流测试应通过K转换极性，取其中的较大值作为被测电热器具的泄漏电流值。
测试注意事项1、在工作温度下测量泄漏电流时，如果被测电器不是通过隔离变压器供电，被测电器应彩绝缘性能可靠的物质绝缘垫与地绝缘。
否则将有部分泄漏电流直接流经地面而不经过仪器，影响测试数据的准确性。
2、泄漏电流测量是带电开展测量的，被测电器外壳是带电的。
因此，试验人员必须注意安全，各式各样试验室应制订安全操作规程，在没有切断电流前，不得触摸被测电器。
3、应尽量减少环境对测试数据的影响，测试环境的温度、湿度和绝缘表面的污染情况，对于泄漏电流有很大影响，温度高、湿度大，绝缘表面严重污染，测定的泄漏电流值较大。
泄漏电流测试仪操作指导书

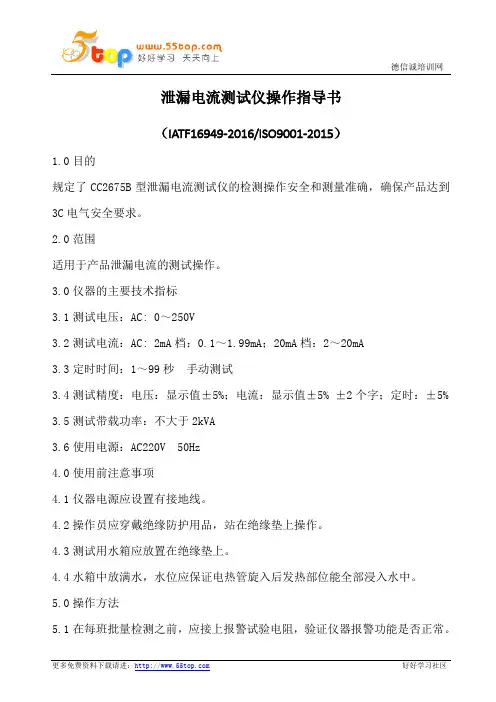

泄漏电流测试仪操作指导书（IATF16949-2016/ISO9001-2015）1.0目的规定了CC2675B型泄漏电流测试仪的检测操作安全和测量准确，确保产品达到3C电气安全要求。
2.0范围适用于产品泄漏电流的测试操作。
3.0仪器的主要技术指标3.1测试电压：AC: 0～250V3.2测试电流：AC: 2mA档：0.1～1.99mA；20mA档：2～20mA3.3定时时间：1～99秒手动测试3.4测试精度：电压：显示值±5%；电流：显示值±5% ±2个字；定时：±5% 3.5测试带载功率：不大于2kVA3.6使用电源：AC220V 50Hz4.0使用前注意事项4.1仪器电源应设置有接地线。
4.2操作员应穿戴绝缘防护用品，站在绝缘垫上操作。
4.3测试用水箱应放置在绝缘垫上。
4.4水箱中放满水，水位应保证电热管旋入后发热部位能全部浸入水中。
5.0操作方法5.1在每班批量检测之前，应接上报警试验电阻，验证仪器报警功能是否正常。
如正常则转入下道操作，如不正常则立即报修。
并记录报警功能验证结果。
5.2测试整机时，把测试仪引线对应连接在接线端子排上；测试电热管时，将电热管旋入水箱的螺纹孔中，把测试仪引线对应连接在电热管的接地线和两个电源输入端上；测试其它关键元件按各自的要求放置并连接好。
5.3打开“电源开关”。
5.4选择电流量程在“2mA”。
5.5按下“预置”键。
5.6调节“电流预置”电位器，预置报警泄漏电流为0.75mA。
5.7弹起泄漏电流预置键至“测试”状态。
5.8调节定时拨盘开关，设定定时时间。
5.9检查被测件的接线正确无误，将输出电压调节旋钮调至最小，将引线插头插入仪器上的插座。
5.10按下“启动”键。
5.11调节输出电压调节旋钮使工作电压至233V（额定电压的1.06倍），进行测试，读取泄漏电流值。
5.12在测试中如泄漏电流没有超过设定值，则在定时时间到后仪器自动复位；如在测试中泄漏电流超过设定值时，仪器会报警并自动切断输出电压，待按下“复位”键后仪器进入待测试状态。
RK2675Y医用泄漏电流测试仪说明书
第一章 简介
医用泄漏电流测试仪用于测量医用电气设备的连续漏电流和患者辅助电流的检 测 试 验 设 备 。 RK2675Y 系 列 医 用 泄 漏 电 流 测 试 仪 是 按 照 GB9706.1_2007 （IEC60601-1:1988）《医用电气设备第一部分：安全通用要求》设计、生产。且测试 回路(MD)输入阻抗模拟人体阻抗，符合 GB9706.1-2007（IEC60601-1:1988)的要求， 测试电流达 5 µ A，并为用户提供一个输出电压 0~250V 连续可调，输出的基本容量 配置为 500VA 的隔离电源和另提供最高额定网电压的 110%的电压源，可以满足Ⅰ、 Ⅱ类各型设备进行正常状态下和单一故障下的对地漏电流、外壳漏电流、患者漏电 流、患者辅助漏电流的测试。
第3页
10、泄漏测试工作电压调节钮, 顺时针为大，反之为小； 11、泄漏电流超漏指示灯：此灯亮表示测试的泄漏电流超过预置电流； 12、测试状态指示灯：此灯亮表示仪器正处在测试状态； 13、电压单位指示符； 14、电压显示值指示窗口； 15、泄漏电流单位指示符，点亮时为“µA”， 熄灭时为“mA”； 16、泄漏电流显示值指示窗口； 17、测试时间单位指示符； 18、测试时间显示值指示窗口； 19、泄漏电流预置调节钮：当按下电流转换开关，调节电流报警值。根据电流量程 可设定 0.005- 2mA 任意直流电流报警值。 20、泄漏电流测试与预置转换开关：按下时结合泄漏电流转换开关、泄漏电流量程
设定完毕后，再按一下泄漏电流预置开关使之处于测试状态。 （2） 将被测医用电气设备(FE)与仪器(FE)连接端连接，将 FE 连接端的接地开
关按下，使 FE 端接地； (3) 将被测医用电气设备保护接地(PE)与测量装置(MD)输入端（下面端子）连
泄漏电流测试仪操作规程
泄漏电流测试仪操作规程-CAL-FENGHAI.-(YICAI)-Company One1泄漏电流测试仪操作规程1.操作者必须经过培训,熟悉仪器操作程序,测验合格后方可使用仪器;2.操作者进行操作时需戴绝缘手套,脚下垫绝缘垫;3.仪器使用前必须检查接线情况(按需要进行不同方式接线)和是否可靠接地;4.打开电源开关使仪器处于开机状态;5.根据被测电器的功率选择接线方式;6.定泄漏电流报警值;a)按下泄漏电流预置开关;b)调节泄漏电流钮至所需值,(使泄漏电流显示器显示的数值)c)设置完毕后,按泄漏电流开关使之处于测试状态7.选择测试电压,按”启动”键,调节测试输入电压使测试工作为产品规定的电压;8.根据不同的需要选择测试方式:a)手动测试:i.关闭定时开关,按”启动”键,开始测试ii.调换极性,从指示器读出数值判断产品是否合格iii.测试完毕,按下”复位”开关取下连接线(如果产品不合格时,仪器报警,按下复位开关即可清除报警声)b)定时测试:i.打开定时开关,拨定时预置拨盘,设定测试时间ii.按”启动”键开始测试,根据是否报警判断产品是否合格iii.测试时间完毕时,可用”复位”键清除报警声c)自动测试:i.将定时开关置于开,极性开关至于自动状态ii.按”启动”键启动测试,根据情况判断产品是否合格9.连接电器时,必须保证仪器在”复位”状态;10.仪器要定期进行检修.11.运行检查(每天1次):用封样的已知值的产品进行测试,将测试值与已知值做对比,如果偏差不超过20%,说明仪器正常,否则,为异常状态.12.当运行检查不合格时,应停止检验,检查仪器及线路连接,如属线路连接问题,则应修复后,重新开始检验.如属仪器工作问题,则应送至相关部门检修,检修合格后,方可开始检验,同时应将上次运行检验的产品及时收回,重新验证产品的合格性.13.每次运行检查,应做好相关的记录.。
医用泄漏电流测试仪作业指导书
医用泄漏电流测试仪作业指导书目录1目的 (1)2适用范围 (1)3术语与定义 (1)4职责和权限 (2)5程序 (3)5.1注意事项 (3)5.1.1人身安全及防护 (3)5.1.2仪器维护保养 (3)5.1.3应用失准验证 (3)5.2使用方法 (3)5.2.1设备对地漏电流测量 (3)5.2.2患者漏电流测量 (5)5.2.3患者辅助漏电流测量 (5)5.3仪器使用记录填写 (6)5.4仪器恢复与保养 (6)6.相关文件 (6)7. 记录表样 (6)1 目的让操作人员在使用医用泄漏电流测试仪时能规范操作步骤,以避免由于操作不当而引起的事故或仪器损坏。
2 适用范围主要用于生产和检验中对机器的对地漏电流、设备对地漏电流、外壳漏电流、患者漏电流（直流和交流）和患者辅助电流（直流和交流）等项目的检测。
3 术语与定义图3-1 图3-2图3-33.1电源开关(1)：仪器接通电源开关。
3.2“SET”按键(2)：仪器设置按键，按下则进入参数设置状态。
3.3增加按键(3)：在设置参数时，按下数据增加。
3.4减少按键(4)：在设置参数时，按下数据减少。
3.5“ENT”按键(5)：确定键，按下则使设置的数据保存，并返回待机状态。
3.6“H”按键(6)：H按下去表示MD低端接地，按上来表示MD低端不接地。
3.7“S7”按键(7)：对应标准9706中的“S7”开关。
3.8“S10”按键(8)：对应标准9706中的“S10”开关。
3.9“S12”按键(9)：对应标准9706中的“S12”开关。
3.10相电压指示灯(10)、(11)、(12)：灯亮时表示，该相有电压输出。
3.11“TEST”灯：启动灯(13)。
按下启动按钮该灯点亮，此时仪器处于测试状态。
3.12“FALL”灯：报警灯(14)。
该灯亮，表示被测物超漏不合格。
3.13启动钮(15)：按下时，测试灯亮，此时仪器处于测试状态，输出端有电压输出。
3.14复位钮(16)：按此键测试停止，清除报警。
漏电流测试仪使用说明书
漏电流测试仪使用说明书(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书，了解熟悉本仪器的使用方法和工作原理。
仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电压输出，会使连接测试夹具时触电。
在使用仪器过程中，转换电压量程开关时，注意要将电压调节旋钮向左旋至最小，以免电压表受冲击而损坏。
１、面板上各器件之功能说明（１）右下角的电源开关按至ON位置即接通电源，此时相邻的绿色指示灯即有亮的指示。
（２）中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的，可以从电压表显示器上显示出来，其范围由其左边的电压量程开关决定。
其中TH2685C量程为0 ～50V/0 ～200V，TH2686C量程为0 ～200V/0 ～500V，TH2687C量程为0 ～200V/0～650V，TH2688C量程为0 ～25V/0～75V。
（３）右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间，当时控开关处于OFF时，其时间拨盘不起作用，时间显示器无显示，此时测量即为手控测试。
当时控开关处于ON时，充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的，面板右上的充电指示灯（黄色）是指示充电时间的。
时间显示窗口显示被测电容器充电时间的倒记数时间值，当时间窗口倒记数显示为０时，充电指示灯熄灭，仪器进入测试状态。
（４）右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的，在正常测试时，置限开关处于OFF位置，当置限开关处于ON时，仪器则处于门限预置状态，此时仪器夹具上不应有任何被测元件，电流表指示出其预置电流值，结合电流量程开关，调节预置电流旋钮，将电流表的指针调到需要的预置数值上，以后在测试过程中，遇有漏电流超过这个门限值的，仪器的蜂鸣器立即鸣响，左边的不良指示灯即亮，以示超差。
漏电流测试仪使用说明书
漏电流测试仪使用说明书漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书，了解熟悉本仪器的使用方法和工作原理。
仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电压输出，会使连接测试夹具时触电。
在使用仪器过程中，转换电压量程开关时，注意要将电压调节旋钮向左旋至最小，以免电压表受冲击而损坏。
１、面板上各器件之功能说明（１）右下角的电源开关按至ON位置即接通电源，此时相邻的绿色指示灯即有亮的指示。
（２）中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的，能够从电压表显示器上显示出来，其范围由其左边的电压量程开关决定。
其中TH2685C量程为0 ～50V/0 ～200V，TH2686C量程为0 ～200V/0 ～500V，TH2687C量程为0 ～200V/0～650V，TH2688C量程为0 ～25V/0～75V。
（３）右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间，当时控开关处于OFF时，其时间拨盘不起作用，时间显示器无显示，此时测量即为手控测试。
当时控开关处于ON时，充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的，面板右上的充电指示灯（黄色）是指示充电时间的。
时间显示窗口显示被测电容器充电时间的倒记数时间值，当时间窗口倒记数显示为０时，充电指示灯熄灭，仪器进入测试状态。
（４）右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的，在正常测试时，置限开关处于OFF位置，当置限开关处于ON 时，仪器则处于门限预置状态，此时仪器夹具上不应有任何被测元件，电流表指示出其预置电流值，结合电流量程开关，调节预置电流旋钮，将电流表的指针调到需要的预置数值上，以后在测试过程中，遇有漏电流超过这个门限值的，仪器的蜂鸣器立即鸣响，左边的不良指示灯即亮，以示超差。
在置限过程中，不良指示灯亮及蜂鸣器报警是正常现象。
医用泄漏电流测试仪作业指导书
医用泄漏电流测试仪
作 业 指 导 书
（编制时间： ）
编 制：
审 核：
批 准：
受控状态：
各版本建立及修订履历
版本号
建立/修订履历
申请人/日期
审核人/日期
批准人/日期
A00
初次建立，提交评审
1
让操作人员在使用医用泄漏电流测试仪时能规范操作步骤,以避免由于操作不当而引起的事故或仪器损坏。
3.4减少按键(4)：在设置参数时，按下数据减少。
3.5“ENT”按键(5)：确定键，按下则使设置的数据保存，并返回待机状态。
3.6“H”按键(6)：H按下去表示MD低端接地，按上来表示MD低端不接地。
3.7“S7”按键(7)：对应标准9706中的“S7”开关。
3.8“S10”按键(8)：对应标准9706中的“S10”开关。
5.1.1.2更换测试内容和测量线时，一定要按下黑色复位按钮，启动灯熄灭，并将电压归零才能进行
5.1.1.3仪器属于I类安全仪器，对仪器通电检查和校准时，机内的线路板上接线是带电的，勿用手摸
5.1.1.4仪器电源应有良好的接地，否则有漏电危险
5.1.2仪器维护保养
5.1.2.1 本仪器属于精密仪器，需定期检查仪器的接地情况，松动可自行紧固，如内部问题，停止使用，立即报修
3.14复位钮(16)：按此键测试停止，清除报警。
3.15电压输出端(17)、(18)、(19)、(20)：接被测物，四个接线柱从左往右分别L1、L2、L3和N。
3.16电压输入端(21)、(22)、(23)、(24)：接三相四线调压器，四个接线柱从左往右分别L1、L2、L3和N。
3.17输出电源插座(25)：当三相输出418V，此插座输出242V电压，可测试单相供电设备的漏电流。
泄漏电流测试仪使用说明
目录一．简介 (2)二．技术规格 (2)三．工作原理和方框 (2)四．使用说明和操作步骤 (4)五．使用注意事项 (5)六．测试举例 (5)七. 后板插座、接线柱说明 (6)一、简介：泄漏电流测试仪用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗。
JK系列泄漏测试仪产品是按照IEC、ISO、UL、JIS、等国际国内的安全标准要求而设计。
泄漏输出电压0～250V连续可调，输出功率为300VA（2675A）、1000VA（2675B）、2000VA（2675C）适合各种家用电器、电机、电子仪器、仪表、医疗、化工、整机等，以及强电系统的泄漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测试验设备。
JK系列泄漏测试仪产品是在吸收、消化国内外先进测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。
JK2675A/B/C型泄漏测试仪是一台全数显的改进型产品，可同时显示测试电压、泄漏电流和测试时间，可根据不同安全标准以及用户的不同需求连续任意设定泄漏电流报警值；在时间测试方面由倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到99秒，功能更加丰富实用。
本仪器在电压取样上采用线性整流电路，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更小，精度更高。
仪器具有自动相位转换功能，以每2秒切换一次相位。
通过泄漏电流显示可以反映被测体泄漏电流的实际值，确保产品安全性能万无一失。
二、技术规格：1.泄漏测试工作电压：AC 100V～250V ±5% ±2个字（满度值）2.泄漏电流测试范围：AC 0～2mA/2mA～20mA两档±5% ±3个字3.泄漏电流报警值：AC 0.1mA～2mA/2mA～20mA ±5% ±3个字（可连续任意设置报警值）4.时间范围：1～99秒，连续设定和手动5.工作条件：环境温度0～40℃6.相对湿度：不大于75%7.体积：350mm x 270mm x 160mm8.重量：7kg9.电源：220V±10% 50Hz三、工作原理和方框图：（图一）JK2675E泄漏测试仪工作原理图泄漏电源测试仪主要由阻抗变换、量程转换、交直流转换、指示装置、超限报警电路和实验电压调节装置组成。
RK2670Y使用说明书
保证本测试仪已经本公司的试验及检验，对其性能及规格方面也经全面测试而达到出厂标准。
本测试仪自本公司或经销商购买之日起，一年之内发生电路特性方面的故障，本公司一律免费维修，但下列场合造成的故障，修理时需修理费用。
1．使用本测试仪时，没有按照操作手册上的操作步骤及操作顺序操作而造成的故障。
2．自行修改、调整而造成的故障。
注意关于使用注意事项及危险的操作等详细内容，都详细写于本操作手册中的第二章“使用前的注意事项”，请详细阅读。
第一章安全规定 (3)第二章使用前注意事项 (4)第三章简介 (6)第四章工作原理 (8)第五章技术规格 (9)第六章使用说明和操作步骤 (10)第七章保修 (14)第一章安全规定高电压测试前应该注意的规定和事项！！！1、一般规定·使用本耐压测试仪以前，请先了解本测试仪所使用的相关安全标志，以策安全。
·在给本耐压测试仪输入电源以前，请对照标牌确认输入电压是否正确。
!1231------高电压警告符号。
请参考手册上所列的警告和注意说明，以避免人员或仪器受损。
2------危险标志，可能会有高电压存在，请不要接触。
3------机体接地符号。
耐压测试仪所产生的电压和电流足以造成人员伤害或触电，为防止意外伤害或死亡发生，在搬移和使用仪器时，请务必须先观察清楚，然后在运行动作。
2、维护和保养1)使用者的维护为了防止触电的发生，在没有经本公司的许可请不要拆开测试仪的箱体。
如仪器有异常情况发生，请与美瑞克或其指定的经销商联系。
2)定期维护本耐压测试仪的输入电源线、测试线和相关附件等根据使用频段定期要仔细检验和校验，以保护使用者的安全和仪器的准确性。
3)使用者的修改使用者不得自行更改仪器内部的线路和零件，如被更改，本公司对仪器的保证自动失效并且本公司不承担任何责任。
使用未经美瑞克仪器认可的零件或附件也不予保证。
如发现送回的仪器被修改，美瑞克会将仪器的电路或零件修复回原来的设计状态，并收取维修费用。
CS2675FX系列医用泄漏电流测试仪 操作说明书
1、 测试输出工作电压：AC 0∼250V
±5% ± 3 个字
2、 泄漏电流测试范围：AC/DC 5─200μA ±5% ± 3 个字
AC/DC 0.2─2mA ±5% ± 3 个字
AC 2mA─10mA ±5% ± 3 个字
3、 泄漏电流报警值： 5─200μA ±5% ± 3 个字
接地开关按下，使 FE 端接地，将被测医用电气设备保护接地（PE） 与仪器保护接地（PE）连接端连接，将 PE 连接端的接地开关按下， 使 PE 端接地（I 类设备）；对Ⅱ类设备，不用 PE 连接。 （3） 将被测医用电气设备的信号输入输出接口与仪器 S9 对应的连接端连 接，当 S9 按下时，辅助电压输出，当 S9 弹起时，端口接地，连接时 或不用时请将按键弹起；使用时将电压调至最高额定电网电压的 110%； （4） 将被测医用电气设备外壳与测量装置（MD）输入端（下面端子）连接， 测量装置（MD）输入端（接地端）（上面端子）的接地开关按下，使 该端接地； （5） 按起动按钮，微调泄漏测试电压调节钮，使测试电压调至最高额定电 网电压的 110%； （6） 切换测试电源供电电路极性转换开关（S5）分别读出泄漏电流值； （7） 按复位钮，切断测试电压，将正常/单一故障切换开关弹出，为“单 一故障状态”； （8） 按起动按钮，切换测试电源供电电路极性转换开关（S5）分别读出泄 漏电流值； （9） 若在测试过程中报警，则被测医用电气设备的外壳漏电流过大，不合 格，按复位钮，将使仪器复位。 （10） 若被测医用电气设备的外壳或外壳的一部分是用绝缘材料制成的，必 须将最大面积为 20cm×10cm 的金属箔紧贴在绝缘外壳或外壳的绝缘 部分上作为外壳导体。 （11） 符合 GB 图 18，图 19.
CS2675型泄漏耐压测试仪操作规程
CS2675型泄漏耐压测试仪一. 耐压测试1.耐压/泄漏功能转换开关，打在耐压状态。
2.连接被测物体时必须在于复位确认该仪器处状态，即测试灯熄灭，电压显示窗口显示为“0.00”并把地线连接好。
3.设定漏电流测试所需值：(1)按下预置开关；(2)通过耐压漏电流量程转换开关来选择所需漏电流测试范围档，调节电位器至所需报警值。
此时测试电流显示窗口显示所设定的报警值，设定完毕后，再按下电流预置开关使之处于测试状态。
4.手动测试：(1)将定时开关定为关，按下启动按钮，测试灯亮，观察电压显示窗口，旋转电压调节按钮至需要的电压值；(2)测试完毕后，按下复位键，电压输出切断，测试灯灭，此时被测物为合格；(3)如果被测物体的漏电流超过预设的报警电流值，则仪器自动切断输出电压，同时蜂鸣器报警，超漏指示灯亮，此时被测物为不合格，按下复位键，即可清除报警声。
5.定时测试：(1)定时开关定为关时，看测试时间窗口，拨时间预置拨盘至所需测试时间；(2)按下启动钮，测试灯亮，观察电压显示窗口，旋动电压调节钮到所需的电压值；(3)定时时间到后，测试电压被切断，并且蜂鸣器不报警，则被测物为合格品；若测试定时时间末到，测试仪自动切断输出电压，同时超漏灯亮，蜂鸣器报警，则被测物为不合格。
二. 泄漏测试1.按下泄漏电流功能开关；2.用后面板的测试插座连接好被测物，连接时必须确认该仪器在复位状态下，即测试灯熄灭，测试电压窗口为“000”，并连接好地线；3.设定泄漏电流报值：警(1)按下电流预置开关；(2)通过泄漏电流是量程转换开关来选择所需泄漏电流测试量程档；(3)调节电位器到所需报警值，此时测试电流显示窗口显示所设定的报警值，设定完毕后，再按下电流预置开关，使之处于测试状态；4.测试工作电压，调节电压调节旋钮至测试工作电压所需值；5.利用相位转换开关，分别测量相线和零线对机壳或对地的泄漏电流值，以其中最大的值为测量结果；6.相位手动切换测试：(1)将定时开关设为关，按下启动按钮，测试灯亮，此时仪器进入泄漏测试状态，切换相位转换开关，电流测试显示窗口分别显示被测物两相与外壳的泄漏电流值；(2)测试完毕后按下复位钮，测试灯熄灭，此时被测物为合格；(3)如果被测物的泄漏电流超过测定的报警值，则该仪器自动切断测试工作电压，同时测试灯熄灭超漏灯亮，蜂鸣器报警，此时被测物为不合格，按下复位按钮即可清除报警声。
RK2675Y医用泄漏电流测试仪使用及保养规程
1.目的规范医用泄漏电流测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保测试人员人身安全和产品质量符合要求。
2.范围适用医用泄漏电流测试仪测试产品的全过程及仪器的维护、保养。
3.文件所有者该流程的所有者为XXXX有限公司质量管理部。
4.定义N.A5.职责6.过程步骤6.1预备工作6.1.1测试仪必须接地良好。
6.1.2按照调试规程或检验规程准备仪器备件。
6.1.3确认仪器处于工作正常状态。
6.1.4确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物。
6.1.5确认已做好绝缘防护，使用非导电材质的工作台，配带绝缘手套。
6.2准备及说明6.2.1面板说明6.2.1.1前面版说明1）电源开关2）启动钮:按下时，测试灯亮，泄漏测试端(power)输出测试电压。
3）复位钮:按下时，测试灯灭，无测试电压输出。
4）测量装置(MD)输入端(接地端)。
5）测量装置(MD)输入端。
6）被测医用电气设备功能接地(FE)连接端口。
7）被测医用电气设备保护接地(PE)连接端口。
8）辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用。
9）测试电源输出端，提供被测医用电气设备供电电源。
10）泄漏测试工作电压调节钮，顺时针为大，反之为小。
11）泄漏电流超漏指示灯:此灯亮表示测试的泄漏电流超过预置电流。
12）测试状态指示灯:此灯亮表示仪器正处在测试状态。
13）电压单位指示符。
14）电压显示值指示窗口。
15）泄漏电流单位指示符，点亮时为“μA”，熄灭时为“mA"。
16）泄漏电流显示值指示窗口。
17）测试时间单位指示符。
18）测试时间显示值指示窗口。
19）泄漏电流预置调节钮:当按下电流转换开关，调节电流报警值。
根据电流量程可设定0.005-2mA任意直流电流报警值。
20）泄漏电流测试与预置转换开关:按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值。
21）泄漏电流量程转换开关:按下时为0-200HA，弹出时为2/10mA。
LK2675A 泄漏电流测试仪
LK2675A 泄漏电流测试仪1. 前言在电子设备制造、电气工程和机械加工等行业中，泄漏电流是一个非常重要的参数。
泄漏电流测试仪可以用来测量电气设备或设施中的泄漏电流。
LK2675A是一种高性能、高可靠性的泄漏电流测试仪，本文将展示LK2675A的功能和特点。
2. 功能LK2675A泄漏电流测试仪采用数字技术测量许多不同类型的泄漏电流。
它可以测量毫安级别的泄漏电流，同时有极高的测试精度。
LK2675A还具有以下功能：2.1. 能量储存以及与计算机的通讯LK2675A测试仪提供能量储存和自动测试序列，可以存储测试结果，方便管理和查询。
同时，该测试仪可连接到计算机以便进一步数据分析。
2.2. 自动调零该测试仪器还支持自动调零，以确保结果的精度和可靠性。
2.3. 应用广泛LK2675A测试仪不仅可以用于电子、电气和机械行业中的泄漏电流测试，还可以用于电源及逆变器行业中的其他相关测试。
3. 特点下面列出LK2675A泄漏电流测试仪的主要特点：3.1 高灵敏度LK2675A测试仪采用数字技术检测与测量，其灵敏度高、测试精度高、抗干扰能力强，能够精确检测毫安级别的泄漏电流。
3.2 数字显示LK2675A泄漏电流测试仪使用数字显示，方便用户直接观察测试结果。
3.3 超大屏幕LK2675A泄漏电流测试仪的屏幕非常大，显示清晰、易于阅读，同时有背光灯，方便在暗环境下进行测试。
3.4 安全可靠该测试仪符合国际安全标准和卫生标准，并通过了EMC测试。
使用该测试仪能够保证实验结果的可靠性。
4. 使用方法使用LK2675A泄漏电流测试仪非常简单，仅需按照以下步骤进行即可：1.连接测试仪器：将LK2675A泄漏电流测试仪与电气设备或设施连接，确保连接正确、牢固。
2.打开电源：插入电源并打开LK2675A泄漏电流测试仪的电源开关。
3.建立测试参数：设定测试仪器的测量范围、时间和其他相关参数。
4.进行测试：开始测量泄漏电流，测试结果将会在大屏幕上直接显示。
RK2675Y型医用泄露电流测试仪说明书
保证本测试仪已经本公司的实验及查验，对其性能及规格方面也经全面测试而达到出厂标准。
本测试仪自向本公司或经销商购买之日起，一年之内发生电路特性方面的故障，本公司一概免费维修，但以下场合造成的故障，修理时需付修理费用：一、利用本测试仪时，没有依照操作手册上的操作步骤及操作顺序操作而造成的故障。
二、自行修改、调整而造成的故障。
注意关于利用注意事项及危险的操作等详细内容，都详细写于本操作手册中的“使用注意事项”，请详细阅读。
'目录第一章简介 (1)第二章技术规格 (1)第三章工作原理 (2)第四章使用说明和操作步骤 (3)第五章利用注意事项 (8)第六章校准 (9)第七章附件及保修 (10)第一章简介医用泄漏电流测试仪用于测量医用电气设备的持续漏电流和患者辅助电流的检测实验设备。
RK2675Y系列医用泄漏电流测试仪是依照（IEC60601-1:1988）《医用电气设备第一部份：平安通用要求》设计、生产。
且测试回路(MD)输入阻抗模拟人体阻抗，符合（IEC60601-1:1988)的要求，测试电流达5 µA，并为用户提供一个输出电压0~250V持续可调，输出的大体容量配置为500VA的隔离电源和另提供最高额定网电压的110%的电压源，能够知足Ⅰ、Ⅱ类各型设备进行正常状态下和单一故障下的对地漏电流、外壳漏电流、患者漏电流、患者辅助漏电流的测试。
RK2675Y系列医用泄漏电流测试仪产品是在吸收、消化国际先进泄漏电流测试仪的基础上，结合我国众多用户的实际利用情形加以提高完善的。
RK26755Y系列医用泄漏电流测试仪是我厂一款全数显改良型新产品，能同时显示测试电压、泄漏电流和测试时刻（均为数字显示），属国内初创，可依照用户的不同需求持续任意设定泄漏电流报警值；按时器采纳倒计时数字显示，使测试时刻精度提高到±1%以上，而且测试范围提高到99秒，功能加倍丰硕有效。
医用泄漏电流测试仪在电压取样上采纳线性整流电路，一悔改去一贯利用的桥式整流方式，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更好，精度更高。
泄露电流测试仪器
使用方法介绍
CS2675 系列泄漏电流测试仪
操作方法
2、把被测件置于绝缘垫上，电源插头插到泄露仪的插座上，开启电源开关；
• 1、.打开电源开关，使仪器工作在“复位”状态下，同时电压调 2、把被测件置于绝缘垫上，电源插头插到泄露仪的插座上，开启电源开关； 节旋钮回零； 5使、用按方一法下介“启绍动”键，测试灯亮，此时调节工作电压使其符合被测件要求；
3打、开接电上源外开接关工，作使电仪源器，工并作开在启“复电位源”；状态下，同时电压调节旋钮回零； 5C、S2按67一5 下系“列启泄动漏”键电，流测测试试灯仪亮，此时调节工作电压使其符合被测件要求；
• 5、按一下“启动”键，测试灯亮，此时调节工作电压使其符合 5、按一下“启动”键，测试灯亮，此时调节工作电压使其符合被测件要求；
打使开用电 方源法开介关绍，使仪器工作在“复位”状态下，同时电压调节旋钮回零； 2、把被测件置于绝缘垫上，电源插头插到泄露仪的插座上，开启电源开关；
• 2、把被测件置于绝缘垫上，电源插头插到泄露仪的插座上 C2、S2把67被5 系测列件泄置漏于电绝流缘测垫试上仪，电源插头插到泄露仪的插座上，开启电源开关；
使打用开方 电法源介开绍关，使仪器工作在“复位”状态下，同时电压调节旋钮回零；
被测件要求；若无报警产品合格，测试完成。
• 4、按下预置开关，选择所需报警电流量程档，调节漏电流 5、按一下“启动”键，测试灯亮，此时调节工作电压使其符合被测件要求；
23、把接被上测外件接置工于作绝电缘源垫，上并，开电启源电插源头；插到泄露仪的插座上，开启电源开关；
预置电位器到所需报警值; 23、把接被上测外件接置工于作绝电缘源垫，上并，开电启源电插源头；插到泄露仪的插座上，开启电源开关；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2页
第四章使用说明和操作步骤
面板各部分名称及使用说明（如图一）
27 19 26 28 29 18 17 30 31 32 33 16 34 15
14
13
12
11 20 21 22 23
24
25
1 2 3 4 56 7 8 9
10Βιβλιοθήκη 1、 电源开关；2、 启动钮：按下时，测试灯亮，泄漏测试端(power)输出测试电压；
保证 本测试仪已经本公司的试验及检验，对其性能及规格方面也经全面测试而达到出 厂标准。 本测试仪自向本公司或经销商购买之日起，一年之内发生电路特性方面的故障， 本公司一律免费维修，但下列场合造成的故障，修理时需付修理费用 1、使用本测试仪时，没有按照操作手册上的操作步骤及操作顺序操作而造成的故 障 2、自行修改、调整而造成的故障。
3、 复位钮：按下时，测试灯灭，无测试电压输出；
4、 测量装置(MD)输入端（接地端）；
5、 测量装置(MD)输入端；
6、 被测医用电气设备功能接地(FE)连接端口；
7、 被测医用电气设备保护接地(PE)连接端口；
8、 辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用．
9、 测试电源输出端，提供被测医用电气设备供电电源；
第3页
10、泄漏测试工作电压调节钮, 顺时针为大，反之为小； 11、泄漏电流超漏指示灯：此灯亮表示测试的泄漏电流超过预置电流； 12、测试状态指示灯：此灯亮表示仪器正处在测试状态； 13、电压单位指示符； 14、电压显示值指示窗口； 15、泄漏电流单位指示符，点亮时为“µA”， 熄灭时为“mA”； 16、泄漏电流显示值指示窗口； 17、测试时间单位指示符； 18、测试时间显示值指示窗口； 19、泄漏电流预置调节钮：当按下电流转换开关，调节电流报警值。根据电流量程 可设定 0.005- 2mA 任意直流电流报警值。 20、泄漏电流测试与预置转换开关：按下时结合泄漏电流转换开关、泄漏电流量程
第三章 工作原理 医用泄漏电流测试仪主要由测试回路(MD)、量程变换、交直流转换（检波）、显 示模块、超限报警电路和测试工作电压调节装置组成。测试回路(MD)完全按照 GB9706.1-2007（IEC60601-1：1988）“19.4 试验 e）测量装置”中要求，量程变换部 分可方便用户根据实际负载大小选择合适的量程；交直流转换部分将交流电压和电 流信号转换成直流电压电流信号用于显示；显示模块显示测试电压和实际泄漏电流 以及测试时间；超限报警电路完成对不合格产品的报警和指示并自动切断输出电源； 实验电压调节装置可以根据不同的标准需要调节合适的测试电压。
第一章 简介
医用泄漏电流测试仪用于测量医用电气设备的连续漏电流和患者辅助电流的检 测 试 验 设 备 。 RK2675Y 系 列 医 用 泄 漏 电 流 测 试 仪 是 按 照 GB9706.1_2007 （IEC60601-1:1988）《医用电气设备第一部分：安全通用要求》设计、生产。且测试 回路(MD)输入阻抗模拟人体阻抗，符合 GB9706.1-2007（IEC60601-1:1988)的要求， 测试电流达 5 µ A，并为用户提供一个输出电压 0~250V 连续可调，输出的基本容量 配置为 500VA 的隔离电源和另提供最高额定网电压的 110%的电压源，可以满足Ⅰ、 Ⅱ类各型设备进行正常状态下和单一故障下的对地漏电流、外壳漏电流、患者漏电 流、患者辅助漏电流的测试。
RK2675Y 系列医用泄漏电流测试仪产品是在吸收、消化国际先进泄漏电流测试仪 的基础上，结合我国众多用户的实际使用情况加以提高完善的。RK2675Y 系列医用 泄漏电流测试仪是我厂一款全数显改进型新产品，能同时显示测试电压、泄漏电流 和测试时间（均为数字显示），属国内首创，可根据用户的不同需求连续任意设定泄 漏电流报警值；定时器采用倒计时数字显示，使测试时间精度提高到±1%以上， 而且测试范围提高到 99 秒，功能更加丰富实用。医用泄漏电流测试仪在电压取样上 采用线性整流电路，一改过去一贯使用的桥式整流方法，使测试电压的指示值更确 切的反映被测负载上的实际测试电压，误差更小，线性更好，精度更高。仪器在泄 漏电流测试时，检测电路交流电流采用真有效检波电路和直流电流直流滤波电路， 能够测量直流、交流、正弦波和复合波形频响可达 1MHz。RK2675Y 系列泄漏电流 测试仪的隔离电源容量若不加后缀为 500VA，若加“-1”（如 RK2675Y-1）为 1kVA， 更大隔离电源容量可特别定做。
注意 关于使用注意事项及危险的操作等详细内容，都详细写于本操作手册中的“使用 注意事项”，请详细阅读。 '
第一章 第二章 第三章 第四章 第五章 第六章 第七章
目录 简介 ………………………………………………………… 1 技术规格…………………………………………………… 1 工作原理………………………………………………………2 使用说明和操作步骤………………………………………… 3 使用注意事项……………………………………………… 8 校准………………………………………………………… 9 附件及保修………………………………………………… 10
（可连续任意设置报警值） 0.2～ 2mA ±5% ±3 个字
2mA～ 10mA ±5% ±3 个字
4、隔离变压器容量：500VA(RK2675Y)
(RK2675Y-1 1KVA)
(RK2675Y-2 2KVA)
第1页
5、时间范围：1~99s ±1% , 测试可为时间设定和手动 6、工作条件：环境温度 0~40℃ 7、相对湿度：不大于 75% 8、大气压力：101.25kpa 9、电源：220V ±10% 50Hz ±2Hz
第二章 技术规格
1、 测试输出工作电压： AC 000～ 250V ±5% ±3 个字
2、 泄漏电流测试范围： AC/DC 5～ 200µA ±5% ±3 个字
AC/DC 0.2～ 2mA ±5% ±3 个字
AC 2mA～ 10mA ±5% ±3 个字
3、 泄漏电流报警值： 5～ 200µA ±5% ±3 个字
