安装作业指导书

目录

一、室内给水管道安装 (1)

二、室内排水管安装 (5)

三、卫生器具安装 (7)

四、防雷接地安装 (8)

五、电线管预埋安装 (10)

六、灯具安装 (12)

七、室内电缆桥架安装及架内电缆敷设 (13)

八、电气线路检查及绝缘电阻摇测 (15)

九、空调冷冻水管道安装 (16)

十、空调冷凝水管安装 (18)

十一、空调通风及消防排烟系统镀锌风管安装 (19)

十二、空调及通风设备安装 (21)

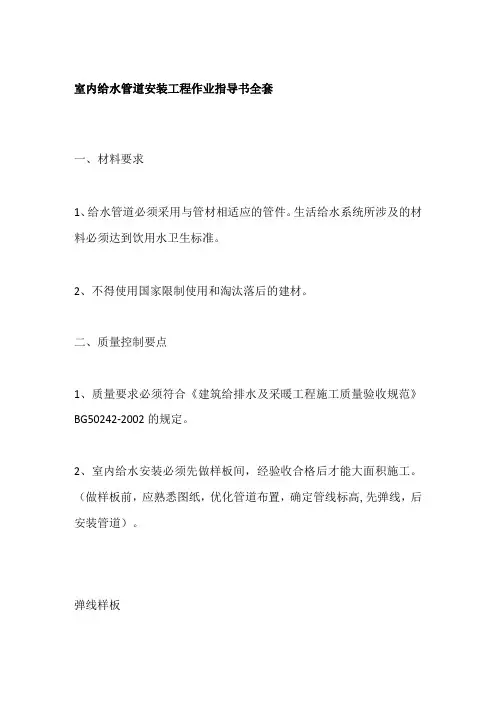

一、室内给水管道安装

1、装前，应了解建筑物的结构，熟悉设计图纸、施工方案及与其他工种的配合措施。安装人员必须熟悉该塑料管的一般性能，掌握基本的操作要点，严禁盲目施工。

2、施工现场与材料存放处温差较大时，应于安装前将管材和管件在现场放置一定时间，使其温度接近施工现场的环境温度。

3、管道系统安装间断或完毕的敞口处，应随时封堵。

4、管道穿墙壁、楼板及嵌墙暗敷时，应配合土建预留孔洞。其尺寸设计无规定时，应按下列执行：a、预留孔洞尺寸较管径大50~100mm：b、嵌墙暗管槽尺寸的宽度宜为de+60mm，深度宜为de+30mm；

5、热水管道穿过墙体时，应配合土建预埋套管；冷水管道穿过墙体时可预留孔洞。套管或孔洞内径宜为dn + 40-50mm。

6、直接埋设暗敷管道，宜采取先砌墙后开槽安装的程序，墙体砂浆的强度达到或超过设计强度等级的75％时才可以开槽凿墙；当墙体材料采用小型空心砌块或轻质砌块时，必须采用专用工具切割钻孔开槽，不得引起砌体松动开裂。

7、室内明敷管道，宜在粉刷饰面层完成后进行。安装前应配合土建施工预留孔洞或预埋套管，不得采用事后打凿的方法

8、架空管顶部的净空不宜小于100mm。

9、管道系统的横管宜有2‰~5‰的坡度坡向泄水装置。

10、塑料管穿过楼板时，必须设套管，套管可采用塑料管；穿屋面时必须采用金属套管。套管应高出地面、屋面不小于100mm，采用严格的防水措施。

11、在塑料管道的各配水点、受力点处，必须采取可靠的固定措施。

12、管道安装前，宜按要求先设置管卡。位置应准确；埋设应平整、牢固管卡与管道接触应紧密，但不损伤管道表面。

13、若采用金属管卡固定管道时，金属管卡与塑料间应采用塑料带或橡胶胶物隔垫，不得使用硬物隔垫。

14、塑料管道的立管和水平管的支撑间距不得大于下表，

单位：（mm）

15、管道敷设严禁有轴向扭曲。穿墙或楼板时不得强制校正。

16、塑料管与其它金属管道并行时，应留有一定的保护距离。若设计无规定时，净距不少于100mm。并行时塑料管宜在金属管的内侧。

17、本工程给水系统为高质水给水管道，水源来自校区高质水直供管网。本工程室外埋地高质水管采用钢丝网骨架HDPE复合管；室内高质水采用钢丝网骨架HDPE复合给水管，热熔连接。

18、安装HDPE复合给水管的要点：

（1）管材与管件的连接均采用热熔连接方式,不允许在管材和管件上直接套丝。

（2）热熔连接施工使用厂家提供的热熔机具,以确保熔接的质量,手持式熔接工具适用于小口径管及系统最后连接,台车式熔接机适用于大口径管预装配连接。

（3）熔接施工应严格按规定的技术参数操作,在加热和插接过程中不能转动管材和管件,应直接插入,正常熔接应在结合面有一均匀的熔接圈。

19、热熔连接应按下列程序进行：

Δ热熔工具接通电源，等到工作温度指示灯亮后方能开始操作；

Δ按安装的实际尺寸计算出管材的切割长度，其中管材的熔接深度可按照下表的规定取值；

Δ切割管材应使用管子剪或管道切割机，如使用锋利的钢锯，切割后必须清除断口的毛边和毛刺c切割的端面必须垂直于管材轴线；

Δ管材与管件连接熔接面必须清洁无异物、干燥、无油污；

Δ熔接弯头或三通前应按设计图的方向，宜先进行预装，校正走向后标出定位安装线。

Δ连接时，管材应无旋转地将管端导人加热套内，插到所需要的熔接深度，同时无旋转地把管件推到加热头上，达到规定深度标志处。加热时间必须符合本规程规定；

Δ达到加热时间后，立即把管材与管件从加热套和加热头上同时取下，迅速无

旋转地直线均匀插到所标定的深度，使接头处形成均匀的凸缘；

Δ符合本规程下表规定的加工时间内，刚熔接的接头还可以校正，但严禁旋转。在规定的冷却时间内，应扶好管材管件，使它不受到扭转、弯曲和受拉。

20、当管道采用法兰接头时应符合下列规定：

Δ把法兰盘套在管道上；

Δ管件过渡接头与管道热熔连接步骤应符合本标准的规定；

Δ连接的两个法兰垂直于管道的中心线，使连接的管道上下在同一轴线上；其螺栓孔中心偏差一般不超过孔径的5﹪，并保证螺栓自由穿入；

Δ法兰的衬垫应采用耐热无毒的橡胶垫片；

Δ应使用规格相同的镀锌螺栓。螺栓应对称紧固，螺母安装方向一致，紧固的螺栓宜露出螺母1--2个丝扣；

Δ连接的管道截料长度要计算准确，当紧固螺栓时使管道不会产生轴向拉力或令其变形；

Δ法兰连接的部位应设置支、吊架。

Δ管道安装时，应对法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷存在；

Δ法兰连接时应保持平行，其偏差不大于法兰外径的1.5‰，且不大于2mm。

Δ管子对口时应检查平直度，在距接口中心200㎜处测量，允许偏差1mm/m，但全长允偏最大不超过10mm。

21、干管安装：先了解和确定干管的标高、位置、坡度、管径等，正确地按尺寸埋好支架。待支架牢固后，就可以架设连接。管子和管件可先在地面组装，长度以方便吊装为宜。起吊后，轻轻落在支架上，用支架上的卡环固定，防止滚落。采用螺纹连接的管子，则吊上后即可上紧。干管安装后，还要拨正调直，从管子端看过去，整根管子在一条直线上；干管的变径，要在分出支管之后，距离主分支管要有一定的距离，大小等于大管的直径，但不能小于100㎜；干管安装后，再用水平尺在每段上进行一次复核，防止局部管段有“塌腰”或“拱起”的现象。

22、支、立管安装：干管安装干管安装后即可安装立管。用线垂吊挂在立管的位置上，用“粉囊”在墙面上弹出垂直线，立管就可以根据该线来安装。同时，根据墙面的线和立管与墙面确定的尺寸，可预先埋好立管卡。立管长度较长，如采用螺纹连接时，可按图纸上所确定的立管管件，量出实际尺寸记录在图纸上，先进行
