承台基础防雷接地做法

承台基础防雷接地做法1. 引言在建筑工程中，承台基础的防雷接地可是个大事儿哦！想象一下，暴风雨来临时，雷电劈下，若是我们的基础没有做好防护，那可就真是“羊入虎口”了。

因此，今天我们就来聊聊如何让承台基础防雷接地做到稳稳当当，既安全又靠谱！2. 为什么要做防雷接地2.1 雷电的威胁说到雷电，真是让人既怕又敬畏。

它不仅仅是天空中的“闪电”，更是可以瞬间把电流传导到地面，破坏建筑物和设备。

如果不做好防雷接地，就像给雷电打开了“任意门”，随便它来去。

2.2 接地的意义接地，就像给建筑装了一层“保护罩”。

雷电来的时候，接地可以将电流安全地引导入地下，保护我们的生命财产安全。

想想，如果雷电劈下，结果是“雷声大作”而我们依然安然无恙，那可真是太棒了！3. 承台基础防雷接地的做法3.1 选材要当心首先，咱们得选对材料。

一般来说，铜或镀锌钢是比较好的选择，它们的导电性强，耐腐蚀性好，能经得起风雨考验。

要是材料选错了，那真是“木桶效应”，啥都白费。

3.2 接地系统设计接下来，就是设计接地系统。

一般而言，承台基础接地要考虑“主接地”和“备用接地”。

主接地要稳固，备用接地要灵活，保证在任何情况下都有“备胎”。

比如，可以设置几个接地极，形成一个“网状”结构，这样就能更有效地分散雷电的能量。

3.3 施工时的细节在施工的时候，可得小心翼翼。

接地极要打入地下，深度要足够，不能马虎。

连接线的接触点要处理好，确保没有松动或生锈的情况。

这时候，咱们就得像个“千里眼”，时时刻刻检查，不能留死角。

别忘了，雷电可不分年龄，它可是一视同仁的！4. 维护与检查4.1 定期检查防雷接地系统可不是一劳永逸的，得定期检查。

比如每年检查一次，看接地电阻是否符合标准，连接是否牢固。

要是发现问题，立马处理，不然就是“掉以轻心”。

4.2 记录与反馈每次检查的结果要做好记录，反馈给相关人员。

就像打卡签到一样，保持透明，确保大家都能清楚地知道防雷接地的状态。

这样做，不仅是对自己负责，也是对他人的一种保障。

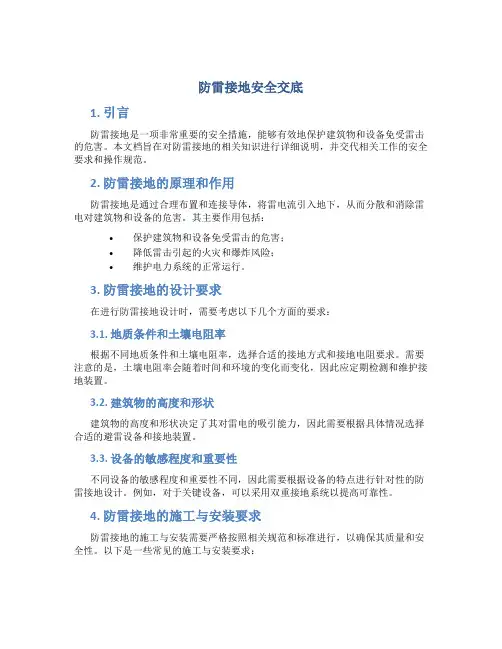

防雷接地安全交底

防雷接地安全交底1. 引言防雷接地是一项非常重要的安全措施，能够有效地保护建筑物和设备免受雷击的危害。

本文档旨在对防雷接地的相关知识进行详细说明，并交代相关工作的安全要求和操作规范。

2. 防雷接地的原理和作用防雷接地是通过合理布置和连接导体，将雷电流引入地下，从而分散和消除雷电对建筑物和设备的危害。

其主要作用包括：•保护建筑物和设备免受雷击的危害；•降低雷击引起的火灾和爆炸风险；•维护电力系统的正常运行。

3. 防雷接地的设计要求在进行防雷接地设计时，需要考虑以下几个方面的要求：3.1. 地质条件和土壤电阻率根据不同地质条件和土壤电阻率，选择合适的接地方式和接地电阻要求。

需要注意的是，土壤电阻率会随着时间和环境的变化而变化，因此应定期检测和维护接地装置。

3.2. 建筑物的高度和形状建筑物的高度和形状决定了其对雷电的吸引能力，因此需要根据具体情况选择合适的避雷设备和接地装置。

3.3. 设备的敏感程度和重要性不同设备的敏感程度和重要性不同，因此需要根据设备的特点进行针对性的防雷接地设计。

例如，对于关键设备，可以采用双重接地系统以提高可靠性。

4. 防雷接地的施工与安装要求防雷接地的施工与安装需要严格按照相关规范和标准进行，以确保其质量和安全性。

以下是一些常见的施工与安装要求：4.1. 接地装置的制作与安装接地装置应采用符合国家标准的优质材料制作，并且应安装在地下深度符合规范要求的位置。

接地装置的引下线应垂直于地面，并且与建筑物的其他金属部件可靠连接。

4.2. 过流保护装置的设置在防雷接地系统中，应设置合适的过流保护装置，以限制雷电引入建筑物的电流。

过流保护装置应具备快速响应和可靠断开的特点，以确保建筑物和设备的安全。

4.3. 接地系统的接线与连接接地系统的接线与连接应牢固可靠，接地线应采用合适的导体材料，并且连接点应防止松动和腐蚀。

5. 防雷接地的日常维护与检测为了确保防雷接地系统的有效性，需要进行定期的维护与检测工作。

防雷接地小常识

防雷接地小常识防雷接地装置，由于设备老化、本体性能差、超期服役以及后期的运行维护脱节等种种原因，加之在现场改造中存在设计不周、结构不合理、施工质量差等诸多问题，时刻危及电网的安全运行。

下面告诉大家一些防雷接地要注意的事情：地网开挖。

部分变电所运行时间久远，有的甚至运行长达37年之久，试验检测人员每年定期摇测接地电阻，是否符合要求，并出具试验报告，但很少分析试验数据的微小变化。

构架明敷接地。

存在四种错误现象：其一母线构架通过水泥杆的主筋接地。

其二开关构架之间利用串联的金属构件作通道，通过连接部位的螺栓接地。

其三避雷针引下线通过水泥杆主筋导通。

其四避雷针另敷引下线被包围在加固的水泥墩之内。

间隙水平布置。

原有110kV变压器中性点放电间隙多为垂直安装，多年的运行实践证明，放电间隙垂直安装，弊端较多，遇恶劣气候，易形成冰柱，失去功效，影响安全。

中性点接地引下线在主网两点可靠接地。

变压器中性点应有两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定的要求，重要设备及设备构架等宜有两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定的要求，连接引线还应便于定期检查测试。

变压器中性点单根接地，连接线一旦发生问题，设备便会断地运行。

扩建地网与原接地网应多点连接。

接地网接地电阻随着时间的推移和自身的腐蚀，接地电阻会发生改变，有的甚至超标，为了降低主网接地电阻，另行敷设地网不失为一个好举措，部分变电所根据地形地貌采取在原主网的末端，加打接地桩单处延伸，主网接地电阻时高时低。

主网与避雷针网的安全距离。

随着时间的推移，主网与避雷针网的接地电阻会不断增加，有的甚至超标，敷设相应的接地网降低电阻势在必行。

直配'三位一体'接线方式中低压避雷器引下线正确接线。

变电所直配高压侧不装设避雷器(因进线已装设，且避雷器保护距离没有超过避雷器与变压器的最大电气距离，故设计时省略)，低压侧装设低压避雷器，低压避雷器与变压器低压侧中性点及变压器金属外壳一起接地，组成变压器所谓的'三位一体'接线方式。

安全教育日加强防雷知识教育预防雷击事故

安全教育日加强防雷知识教育预防雷击事故雷电是一种自然现象，它的猛烈与强大常常给人们的生活和工作带来不可预见的威胁。

为了预防雷击事故的发生，保障人们的生命安全和财产安全，每年的5月12日被设立为国际安全教育日。

在这一天，各类场所、机构和组织都会加强防雷知识的宣传和教育。

本文将深入探讨如何加强防雷知识教育，以预防雷击事故的发生。

一、了解雷电的形成和传导原理要加强防雷知识教育，首先我们需要了解雷电的形成和传导原理。

雷电是大气中的静电放电现象，当大气中的正电荷和负电荷之间的电势差达到一定程度，就会发生放电现象，即雷电形成。

雷电常常沿着导电体传导，例如树木、建筑物、金属结构等。

因此，了解雷电的形成和传导原理可以帮助我们找到预防雷击事故的方法。

二、安全避雷措施的知识普及为了预防雷击事故，我们应当加强安全避雷措施的知识普及。

在室外活动时，尽量避免在雷雨天气下进行，如果无法避免，在开阔地带不要躲在树下、建筑物旁边或者是金属结构物附近，这些地方较容易被雷电击中。

当然，如果在雷雨天气下被困在开放的区域，我们可以躲在低洼地或者是近地面的建筑物中以减少受雷击的风险。

室内也需要做好防雷措施，例如通过接地防止雷电进入建筑物，并且避免使用有线电话和淋浴等容易形成接地的电器。

三、防雷设施的建设与维护除了加强防雷知识的教育普及外，还需要加强防雷设施的建设与维护。

对于高风险地区，例如科研单位、通信基站、电力设施等，应当配备专业的防雷设施。

这些设施包括避雷针、避雷网、避雷线等，可以将雷电导入地下或者是其他安全区域，以减少雷击事故的发生。

同时，这些设施需要定期维护和检查，确保它们的正常工作状态，提高防雷效果。

四、加强安全教育的触达渠道和方式为了确保防雷知识的普及和有效教育，我们应当加强安全教育的触达渠道和方式。

在学校中，应将防雷知识纳入课程教学内容，让学生在学校就能够了解并且掌握相关的知识。

同时，也可以通过社区、企事业单位、媒体等多种渠道开展安全教育活动，例如举办讲座、展览、宣传活动等，以增加人们对于防雷知识的关注和认识。

防雷接地的基本知识

防雷接地的基本知识防雷接地是一项非常重要的安全措施，目的是为了保护建筑物、设备和人的安全，避免雷电对它们造成的危害。

在防雷接地中，接地是最基本的一个环节，正确的接地可以有效地将雷电流引至地下，从而减小雷电冲击对建筑物和设备的危害。

下面就介绍一些防雷接地的基本知识。

1. 雷电流：雷电在空气电离的过程中，形成的一种瞬时电流，具有较大的电磁能量和热能量，能够对人和设备造成严重的伤害。

2. 感应电压：当雷电电流经过建筑物或设备时，会在它们表面产生一定的感应电压，如果这些电压不能及时、有效地排放，就会对它们造成危害。

3. 防雷接地：防雷接地是指将建筑物或设备通过一定的方法接地，使其与地面形成良好的接触，从而将雷电流安全地引至地下，减小对它们的危害。

4. 接地系统：接地系统是指由接地体、接地线、引下线、接地装置等组成的系统，用于实现防雷接地的功能。

其中，接地体是最重要的组成部分。

二、防雷接地的分类根据接地体的性质和用途，防雷接地可以分为如下几类：1. 自然接地：即利用自然存在的电导率较好的地层和地下水，在接地点附近选择合适的接地体，将建筑物或设备安全地接地。

2. 人工接地：即在地下挖深孔或用开挖机械打孔，再将接地体埋入地下，从而实现防雷接地。

3. 钢筋混凝土接地：即在钢筋混凝土结构中设置接地电极体系，利用钢筋混凝土一些部位作为接地系统的组成部件。

三、接地体的选择和设计接地体的选择和设计是防雷接地系统中最为关键的一环，其正确性直接关系到接地效率和防雷效果。

根据应用场合、地质条件、土壤电阻率等因素选择合适的接地体材料和形式，然后由专业电气工程师进行设计，以保证接地系统可以达到设计要求。

四、接地的施工与维护接地的施工应由专业的电气工程师进行，采用科学的施工方法和工艺，保证接地体的质量和长期稳定性。

接地系统一旦建成，还需要进行定期的维护和检测，以确保其正常运行。

具体的维护内容包括：清除接地体附近的杂物、维护接地线的完好、检查接地系统的接地电阻等。

防雷接地的基本概念

防雷接地的基本概念一、引言雷电是一种常见的自然现象，它具有极高的能量和破坏力。

在全球范围内，每年因雷电造成的人员伤亡和财产损失不计其数。

因此，防雷接地成为了一项重要的安全措施。

本文将探讨防雷接地的重要性、原理、设计及施工方法，旨在提高人们对防雷接地的认识，减少雷电造成的损失。

二、防雷接地的重要性防雷接地的主要目的是将雷电引入地下，从而避免雷电对建筑物和人身安全造成威胁。

当建筑物遭受雷电攻击时，防雷接地能够将电流迅速引入地下，减少雷电对建筑物的冲击和破坏。

同时，防雷接地也能够保护建筑物内的人员免受电击伤害。

因此，防雷接地对于保护建筑物和人身安全具有至关重要的作用。

三、防雷接地的原理防雷接地的原理是将雷电引入地下，通过大地将电流释放。

接地体是实现这一过程的关键部件，它由导电材料制成，能够将雷电电流引入地下。

接地体一般分为水平接地体和垂直接地体，水平接地体通常用于大面积的接地，而垂直接地体则用于深层接地。

四、防雷接地的设计及施工方法防雷接地的设计应考虑建筑物的结构、地理位置、土壤电阻率等因素。

在设计过程中，应选择合适的接地体材料和规格，确保其具有足够的导电性和耐腐蚀性。

同时，应确定合理的接地电阻值，以满足防雷要求。

施工方法是实现防雷接地的关键环节。

在施工过程中，应按照设计要求进行操作，确保接地体的埋设深度、间距和连接方式符合规范。

同时，应采用降阻剂、电解质等材料，提高接地体的导电性能。

在施工完成后，应进行电阻测试，确保接地效果达到预期要求。

五、结论防雷接地是保护建筑物和人身安全的重要措施。

通过将雷电引入地下，接地体能够迅速释放雷电电流，减少雷电对建筑物的破坏和对人员的伤害。

在设计和施工过程中，应充分考虑建筑物结构、地理位置、土壤电阻率等因素，选择合适的接地体材料和规格，并采用正确的施工方法。

同时，应加强对接地效果的监测和维护，确保其长期稳定运行。

只有这样，我们才能有效减少雷电造成的损失，保障人民群众的生命财产安全。

防雷接地基础知识及施工控制要点

防雷施工材料选择
防雷接地、保护接地的材质应为热镀锌件，扁钢的厚度不应小于4mm，截面不应小于100 mm2
避雷网格连续、闭合
避雷网格要求焊接过程中不能有断点，环网要求闭合
地网跨接
地网跨接
避雷引下线跨接
接地扁铁过渡
均压环、防侧向雷击设置
防雷接地工程中,有均压环,高层建筑规定,30M以上每隔6m设一圈
单面焊接
规范焊接
跨接钢筋选用型号错误
钢筋连接处漏跨接
接地电阻测试
要求：接地电阻不大于1欧姆
桥架、设备接地跨接
设备接地桥架跨接
屋面金属设施的避雷跨接
钢爬梯
屋面水箱
风机风帽等设备
避雷带
外部防雷系统
水管
燃气管阴极保护输送管
Z
基础接地极
电源防雷器（浪涌保护）的工作原理
• 当电网由于雷击出现
设
瞬时脉冲电压时,
备
• 防雷器在纳秒内导通，
将脉冲电压短路于地
泄放，后又恢复为高
阻状态，从而不影响
用户设备的供电。
SPD防雷器（浪涌保护）的安装
防雷施工中控制要点
材料选择符合规范要求避雷网格要连续、闭合均压环、防侧向雷击设置焊接规范接地电阻测试桥架、设备接地跨接屋面金属设施的避雷跨接
建筑物高度超过60m 时,60m及以上部分应将外墙上的栏杆,金属门窗等较大金属物直接或通过金属门窗埋铁与防雷装置连接
规范焊接
6D
圆钢的丁字焊接，弯头与直线材料的重复长度为6D， D为圆钢直径，应焊两边
圆钢的丁字形焊接
搭接长度不够
圆钢的交叉焊接，如要同一平面，按图示方法焊接，均应焊两边

防雷接地_精品文档

防雷接地摘要防雷接地是一项重要的安全措施，可帮助保护建筑物和设备免受雷击的损坏。

本文将对防雷接地的概念、原理、常见接地系统和安装要点进行详细介绍，并提供一些实用的防雷接地建议。

引言雷电是一种非常强大且危险的自然现象，每年都会导致许多人员伤亡和财产损失。

对于建筑物和设备来说，防雷接地是一项重要的安全措施，可以提供有效的电流路径，将雷电引导到地下，以保护建筑物和设备的安全。

一、防雷接地的概念和原理防雷接地是指将建筑物或设备与地面之间建立良好的电气连接，使雷电能够安全地通过地面释放。

其原理基于电荷平衡的原则，当雷电击中建筑物或设备时，通过接地系统将电荷导入地下，从而减少雷击所带来的危害。

二、常见的防雷接地系统1. 独立接地系统独立接地系统是一种常见且简单的接地系统，它使用与建筑物或设备完全分开的接地电极。

这些接地电极通常是埋入地面并通过导线与建筑物或设备连接。

独立接地系统能够提供良好的地面连接，并将雷电的能量有效地释放到地下。

2. 组合接地系统组合接地系统结合了不同类型的接地电极，例如接地棒、接地网和接地板。

这种系统可以通过多种方式提供更好的接地效果。

组合接地系统在一些特定的建筑和设备中被广泛采用，以增强其防雷能力。

三、防雷接地的安装要点1. 合理的接地电极布置接地电极的布置对于防雷接地的效果至关重要。

接地电极应该均匀地分布在建筑物周围，并尽可能远离可燃物和易燃物。

同时，接地电极要确保与建筑物或设备之间有良好的电气连接，以提供稳定的接地路径。

2. 适当的接地电阻接地电阻是衡量接地系统性能的重要指标之一。

合理的接地电阻可以有效地降低雷击对建筑物和设备的损害。

接地电阻的大小受到多种因素的影响，包括接地电极的数量和布置、土壤的电阻性质等。

在设计和安装防雷接地系统时，应根据实际情况选择适当的接地电极和土壤处理方法，以实现良好的接地效果。

3. 接地系统维护和检测一旦防雷接地系统安装完成，定期的维护和检测工作是必不可少的。

防雷接地安全基础知识

防雷接地安全基础知识
防雷接地安全是指在雷电活动频繁或容易引发雷电灾害的地区，采取一系列措施保护人身和设备财产免受雷电侵害的工程措施。

防雷接地安全的基础知识包括以下几个方面：
1. 接地原理：雷击产生的雷电会通过接地系统引流进入地下，接地系统起到了引导雷电流的作用。

接地系统主要由接闪器、雷电引线和接地设施组成。

2. 接闪器的作用：接闪器通常安装在建筑物的高处，如建筑物顶部的避雷针，它能将雷电引接入地下，避免雷电直接打击建筑物。

3. 接地设施的选择：接地设施的选用应根据具体的使用环境和电气设备来确定。

一般而言，接地设施应该能够具备低电阻、大面积和良好的导电性能。

4. 接地电阻的要求：接地电阻是指接地系统连接到土壤中所呈现的电阻。

为了防止雷电对建筑物和设备造成伤害，接地电阻应尽量降低到合理范围内，以确保雷电能够快速有效地引入地下。

5. 接地设施的维护：定期对接地设施进行检查和维护，确保其正常工作。

这包括清除接地设施周围的杂草、保持接地电阻的稳定等。

6. 防雷规范和标准：根据国家或地区的防雷规范和标准，对防雷接地系统进行设计、安装和验收，以确保其符合相关要求。

上述基础知识是了解防雷接地安全的重要基础，通过合理的设计和建设，可以提高建筑物和设备的防雷能力，减少雷电灾害给人员和设备带来的损失。

防爆、防雷、接地静电安全操作规程(15篇范文)

防爆、防雷、接地静电安全操作规程（15篇范文）第1篇防爆、防雷、接地静电安全操作规程1、防爆电气设备和线路，必须排列整齐，周围要保持清洁，严禁存放有影响安全运行，检修作业的杂物。

2、在防爆厂房内严禁明敷绝缘导线，电缆进入室内时，必须剥去麻被。

3、在防爆厂房内更换灯泡时，必须切除电源，不得带电更换灯泡（夜间不得更换灯泡）换灯泡后，防爆、防尘灯具的外壳应固定好，保持应有严密程度。

4、防爆电机用钢管配线必须进入防爆接线盒内，并做好可靠接地。

5、所有避雷器应于每年冬季拆除，按规定进行试验，次年雷雨季节前（3月15日前）投入运行。

6、避雷针及引下线每年检查一次，并做好接地电阻测试，引下线损坏原直径的20%须更换，引下线每一年刷沥青漆一次（由动力车间负责）。

7、防静电必须根据工艺设备、物料的有关要求作好防静电措施，并可靠接地，正常时间不得任意拆除。

8、接地电阻在全年任何时间不由不应大于下列数值：（1）电气设备接地电阻值≤4欧。

（2）避雷针及引下线接地电阻值≤10欧。

（3）防静电设施接地电阻值≤100欧。

（4）测试结果要有记录，以备查。

第2篇粉尘防爆:安全操作规程1.目的:科学预防和正确处置粉尘火灾爆炸事故。

2.范围:适用于本公司（工厂）粉尘车间（岗位）。

3.主要引用标准:《粉尘防爆安全规程》（gb 15577-20XX）《铝镁粉加工粉尘防爆安全规程》（gb 17269-200（3）4.职责和权限:4.1公司（工厂）主要负责人负责依规范要求设置粉尘作业场所，保证本制度规定的安全投入，以及组织粉尘火灾爆炸事故应急救援，并向政府部门如实报告事故。

4.2.公司（工厂）安全主任负责编写、监督本制度的落实，指导粉尘车间（工厂）火灾爆炸事故的预防和应急处置工作。

4.3车间主任（班组长）负责落实本制度中相关的事故预防措施，及时处置粉尘火灾爆炸事故。

4.4设备管理部门负责依本制度规定和引用的相关规范，正确安装粉尘车间设备，敷设电气线路等，对相关安全设施及时检修，对规定的相关检测项目实施检测。

建筑施工现场的防雷保护范文（二篇）

建筑施工现场的防雷保护范文随着社会的不断发展和建筑业的蓬勃发展，越来越多的建筑施工现场在我们身边出现。

然而，由于建筑施工现场的复杂性和特殊性，防雷保护工作显得尤为重要。

只有加强对建筑施工现场的防雷保护，才能有效保障工人的安全和工程的顺利进行。

本文将详细介绍建筑施工现场的防雷保护措施及其实施效果。

首先，建筑施工现场的防雷保护需要从规划和设计阶段开始。

在规划和设计阶段，工程师应根据建筑施工现场的特点和环境，合理确定建筑物的防雷保护设施的位置和类型。

在建筑物内部，应设置避雷针和避雷装置，以分散和引导雷电的能量。

在建筑物周围，应设置接地系统和金属隔离带，以将雷电释放到地下。

此外，还应采取合适的建筑材料，如金属板等，以提高建筑物的抗雷能力。

其次，建筑施工现场的防雷保护需要加强对工人的培训和教育。

工人应了解和掌握防雷知识，了解雷电的危害和引雷原理，知道遇到雷雨天气时应如何采取防护措施。

工人还应熟悉防雷设施的使用方法和操作规程，知道如何正确使用和维护避雷针和避雷装置。

只有工人具备了足够的防雷知识和技能，才能有效地防范雷电灾害的发生。

另外，建筑施工现场的防雷保护需要定期进行检测和维护。

建筑物的防雷设施应每年至少进行一次检测，包括避雷针、避雷装置、接地系统等。

检测的内容包括设施的完整性、接地电阻的合格性、引下能力的稳定性等。

如果发现设施存在问题或不合格，应及时进行修复和更换。

此外，在雷雨天气来临前，还应进行设施的预防性维护，确保设施的正常工作。

总之，建筑施工现场的防雷保护工作是必不可少的。

只有加强对建筑施工现场的防雷保护，才能有效保障工人的安全和工程的顺利进行。

通过规划和设计阶段的合理布局，加强对工人的培训和教育，以及定期进行检测和维护，将有效降低雷电灾害发生的概率，保护工人的生命财产安全。

希望建筑施工现场能够重视防雷保护工作，并切实加强防雷工作的执行，确保建筑施工现场的安全稳定。

建筑施工现场的防雷保护范文（二）1. 简介建筑施工现场是一个容易受雷击的环境，保护施工人员和设备的安全至关重要。

防雷接地的基本知识

防雷接地的基本知识一、概念防雷接地是指将建筑物或设备与地面有效连接，以保护其免受雷击的损害。

雷电是自然界中的一种大气现象，当云与地面或云与云之间形成强电场时，会产生强烈的放电现象，即雷电。

为了保护建筑物和设备，防雷接地系统应建立在建筑物或设备上，以将雷电电流引入地下，从而保护建筑物和设备的安全。

二、原理防雷接地的原理是利用地下的导体，将雷电电流引导到地下，从而减少雷电对建筑物和设备的破坏。

当雷电击中建筑物或设备时，防雷接地系统能够提供一条低阻抗的路径，让雷电电流通过，从而保护建筑物和设备不受损害。

防雷接地系统的效果取决于接地电阻的大小，接地电阻越小，防护效果越好。

三、常见的接地方法1. 直接接地：将建筑物或设备的金属部分与大地直接连接，通过金属导线将电流引入地下。

直接接地是最常见的接地方法，适用于大多数情况。

2. 等电位接地：在建筑物或设备周围埋设多个接地体，通过导线将它们连接在一起，形成等电位接地系统。

等电位接地可以提供更好的防雷效果，适用于对防雷要求较高的场所。

3. 网状接地：在建筑物或设备周围埋设多个接地体，并将它们按照一定的规律连接成网状结构。

网状接地可以均匀分布雷电电流，提高接地效果，适用于对防雷要求较高的场所。

4. 雷电防护接地：在建筑物或设备周围埋设大型的接地装置，如接地网、接地板等，以增加接地面积，提高防护效果。

雷电防护接地适用于对防雷要求非常高的场所，如雷达站、通信基站等。

四、接地电阻的测量和维护为了确保接地系统的有效性，需要定期测量接地电阻，并根据需要进行维护。

接地电阻的测量可以使用专用的接地电阻测试仪进行，测试时应断开接地系统与其他电气设备的连接，以确保测试结果准确。

接地电阻应控制在一定的范围内，一般要求小于10欧姆。

维护接地系统时，应及时清除接地体周围的杂草和泥土，确保接地体与土壤的良好接触。

总结起来，防雷接地是保护建筑物和设备免受雷击损害的重要手段。

通过建立良好的防雷接地系统，可以将雷电电流引入地下，保护建筑物和设备的安全。

光缆线路的避雷防护范文

光缆线路的避雷防护范文一、引言雷电是一种常见而可怕的自然现象，其强大的电能有可能对光缆线路造成严重的破坏。

因此，在设计和建设光缆线路时，避雷防护是十分重要的。

本文将探讨光缆线路的避雷防护措施，以确保线路的安全稳定运行。

二、采用避雷器避雷器是避免雷电对光缆线路产生影响的重要设备。

通过将避雷器安装在线路的适当位置，可以引导和分散雷电的电流，以保护线路不被雷击。

在选择避雷器时，应考虑其耐受电流、耐受电压和响应时间等因素，以确保其有效性。

三、合理布置接地系统光缆线路的接地系统是避雷防护的重要组成部分。

合理布置接地系统可以有效地分散雷电的电流，降低雷击的危险。

在选择接地材料和设备时，应优先考虑其导电性和耐久性，以确保接地系统的可靠性。

四、提高线路的绝缘性能线路的绝缘性能对于防止雷电侵入线路起到重要作用。

通过采用合适的绝缘材料和技术，可以有效防止雷电对线路的损害。

在设计和施工过程中，应注意保持绝缘材料的完整性，避免受潮和损坏，以确保线路的绝缘性能。

五、定期检查和维护定期检查和维护光缆线路是保证其避雷防护效果的重要措施。

通过定期巡检和测试，可以及时发现和排除线路存在的问题，避免雷电对线路的长期损害。

同时，定期维护线路的设备和设施，确保其正常运行和良好状态。

六、建立完善的管理制度和应急预案建立完善的管理制度和应急预案是保证光缆线路避雷防护工作顺利进行的重要保障。

通过建立责任分工和工作流程，可以确保避雷防护工作的及时性和准确性。

同时，建立完善的应急预案和响应机制，可以在雷电事故发生时迅速做出应对，减少损失。

七、加强人员培训和意识教育加强人员培训和意识教育是确保光缆线路避雷防护工作有效开展的重要环节。

通过对相关人员的培训和教育，提高其对雷电危害和避雷防护的认识和理解。

同时，加强人员的技能培训，提高其避雷防护工作的专业水平和能力。

八、总结光缆线路的避雷防护是保证线路安全稳定运行的重要工作。

通过采用避雷器、合理布置接地系统、提高线路的绝缘性能、定期检查和维护、建立完善的管理制度和应急预案，加强人员培训和意识教育等措施，可以有效地减少雷电对光缆线路的影响。

防雷防静电基础知识

• 在进行静电接地时，必须注意下列部位的接地： 1 装在设备内部而通常从外部不能进行检查的导体； 2 装在绝缘物体上的金属部件； 3 与绝缘物体同时使用的导体； 4 被涂料或粉体绝缘的导体； 5 容易腐蚀而造成接触不良的导体； 6 在液面上悬浮的导体。
固定设备：固定设备（塔、容器、机泵、换热器、过滤器等）的外壳，应进行静电接地。若为覆土设备一般可不做静电接地。与地绝缘的金属部件（如法兰、胶管接头、喷嘴等），应采用铜芯软绞线跨接引出接地。 5) 管道系统：管道在进出装置区（含生产车间厂房）处、分岔处应进行接地。长距离无分支管道应每隔100m接地一次。平行管道净距小于100mm时，应每隔20m加跨接线。当管道交叉且净距小于100mm时，应加跨接线。
就有可能发生电击。由于静电能量很小，静电电击不致于直接使人致命，但可能因击坠落摔倒引起二次事故。
• (3)妨碍生产：在某些生产过程中，如不清除静电，将会妨碍生产或降低产品质量。例如，纺织行业，静电使纤维缠结、吸附尘土，降低纺织品质量；在印刷行业，静电使纸张不齐，不能分开，影响印刷速度和质量；静电还可能引起电子元件误动作。
目录
• 一、防雷基础知识 • 二、防静电基础知识 • 三、防雷防静电措施-接地
• 四、事故案例
一、防雷基础知识
• 雷电的主要特点：冲击电流大、 • 雷电属于一种自然现象，时间短、雷电流变化梯度大、冲但是不加以控制和预防，击电压高、强大的电流产生的交它同样算是一种自然灾变磁场，其感应电压可高达上亿害，可以造成人员伤亡伏。和财产损失的事故于信息系统，应分为粗保护和精细保护。粗保护量级根据所属保护区的级别确定，精细保护要根据电子设备的敏感度来进行确定。 • 目前普遍对仪表信号系统的雷电浪涌防护还重视不够，常常引起设备的损坏。

施工现场临时用电的接地与防雷安全要求范文

施工现场临时用电的接地与防雷安全要求范文施工现场临时用电接地和防雷是保障施工现场电力工作安全的重要环节。

为了确保施工现场工作人员的人身安全和电气设备的正常运行，必须按照相关规范和要求进行接地和防雷措施的施工。

本文将对施工现场临时用电的接地与防雷安全要求进行详细阐述。

一、接地安全要求1. 接地电阻要求施工现场临时用电的接地电阻应符合国家相关标准要求。

一般来说，临时用电的接地电阻应小于4Ω，以确保接地系统能够及时排除电气故障产生的漏电流，防止电气设备的触电事故发生。

2. 接地体选用要求临时用电接地体的选用应符合以下要求：（1）接地体应选用导电性良好的材料，如铜条、铜丝等，以降低接地电阻。

（2）接地体应埋设在干燥、结实的土层中，避免在湿地或土壤松软的地方埋设接地体。

（3）接地体应埋深满足要求，一般埋深不低于1.5m。

（4）接地体分布布置应均匀，避免集中在某一个区域。

3. 接地系统联结要求施工现场临时用电接地系统的联结应符合以下要求：（1）接地体之间的连接应采用可靠的焊接或螺栓联结方式。

（2）接地体与电气设备的接地端子之间的连接应使用牢固的导线，并可靠焊接或紧固，确保接地的可靠性。

4. 地线敷设要求地线是接地保护的主要组成部分之一，敷设地线时应按照以下要求进行：（1）地线应采用导电性能良好的导线，并具有足够的导电面积。

（2）地线应敷设在不容易受到破坏和机械损伤的地方，如埋设在土中或固定在建筑物梁柱等结构上。

（3）地线的敷设应保持地线的完整性，避免出现断裂、老化等情况。

二、防雷安全要求1. 防雷装置选用要求施工现场临时用电的防雷装置选用应符合以下要求：（1）防雷装置应按照国家相关标准进行选用，具备良好的雷电防护性能。

（2）防雷装置的选择应根据施工现场的实际情况和雷电活动频率进行合理选择，确保能有效降低雷电对电气设备的影响。

2. 防雷装置的安装要求防雷装置的安装应按照以下要求进行：（1）防雷装置的安装位置应合理选择，一般应安装在电源进线处和重要设备的附近。

防雷接地施工知识点总结

防雷接地施工知识点总结一、防雷接地施工的基本概念防雷接地施工，是指对建筑物和设备进行防雷接地系统的安装和施工，以保证在雷电天气中建筑物和设备的安全。

防雷接地系统是通过将建筑物或设备的金属构件与地下埋设的导电体连接起来，将雷电的电荷安全地导入地下，避免对建筑和设备造成损害。

二、防雷接地施工的主要知识点1. 防雷接地系统的类型防雷接地系统主要包括内防雷接地和外防雷接地两种类型。

内防雷接地是指将建筑物内的金属结构、设备等导电部件连接到地下埋设的导电体上，以便将雷击所产生的雷电荷安全地引入地下。

外防雷接地是指将建筑物外部的金属构件、设备等导电部件连接到地下埋设的导电体上，以保护建筑物的安全。

2. 防雷接地材料的选择防雷接地材料主要包括导电体、接地网、接地极等。

导电体一般选用优质的铜材或者铜包铝导线，具有良好的导电性能和耐腐蚀性能。

接地网一般采用扁平导线或者焊接网格，以确保连接稳固可靠。

接地极一般采用导电性能好的金属材料，例如优质的铜材。

3. 防雷接地系统的布置防雷接地系统的布置应该遵循一定的规范和标准，以确保系统的效果和安全性。

一般来说，建筑物内防雷接地应该布置在建筑物内部的金属结构、设备等导电部件周围；外防雷接地应该布置在建筑物外墙或者屋顶的金属构件、设备等导电部件周围。

4. 防雷接地系统的施工工艺防雷接地系统的施工工艺主要包括导线的铺设、接地极的埋设、接地网的布设等。

在施工过程中，应该严格按照相关规范和标准进行操作，保证系统的可靠性和安全性。

同时，在施工现场应该配备必要的安全设施和防护措施，以保证施工人员和施工设备的安全。

三、防雷接地施工的流程1. 施工前的准备工作在进行防雷接地施工前，需要进行充分的准备工作，包括施工方案的制定、材料和设备的准备、施工现场的清理等。

施工方案应该根据具体建筑物和设备的情况进行制定，确保施工的合理性和可行性。

2. 施工过程中的操作在进行防雷接地施工时，应该严格按照相关规范和标准进行操作，包括导线铺设、接地极埋设、接地网布设等工序。

安全防范系统基础( 防雷接地)

6、系统的接地电阻不得大于4Ω；（单独接地）
第二节安全防范系统雷电防护基本要求
四、等电位连接与共用接地系统 1、S型等电位连接结构 S型结构一般宜用于设备较少或局部的系统中，
中小型安全防范系统多数采用此种结构。S型结构等电位连接网时，该系统的所有金属组件，除等电位连接点外，均应与共用接地系统的各部件之间有足够的绝缘(大于10kV，1.2/50μS)。在这类电子信息系统中的所有信息设施的电缆管线屏蔽层，均必须经该点(ERP)进入该信息系统内。S型等电位连接网只允许单点接地，接地线可就近接至本机房或本楼层的等电位接地端子板，不必设专用接地线引下至总等电位接地端子板。
气(电子)系统中而产生破坏性的冲击电流或电压。（4）雷电活动区分类：根据年平均雷暴日的多少，雷电的活动区宜分为：少雷区、多
雷区、高雷区和强雷区。少雷区：年平均雷暴日在20天以下的地区；多雷区：年平均雷暴日大于20天，不超过40天的地区；高雷区：年平均雷暴日大于40天，不超过60天的地区；强雷区：年平均雷暴日超过60天的地区。
第三类建筑物的滚雷半径hr为60m。（7）建筑物电子信息系统雷电防护等级的选择根据GB50343规范的雷电防护等级进行分类，分为A、B、C、D四级： A级：大型计算中心、大型通讯枢纽、国家金融中心等。 B级：中型计算中心、高速公路监控收费系统；中型电子医疗设备；四星级宾馆等。 C级：小型通讯枢纽、大中型有线电视系统、三星级以下宾馆。 D级：除上述A、B、C级以外一般用途的电子信息系统设备。
第二节安全防范系统雷电防护基本要求
四、等电位连接与共用接地系统 4、共用接地系统
共用接地系统由接地装置和等电位连接网络组成。接地装置由自然接地体和人工接地体组成，共用接地装置应与总等电位接地端子板连接，通过接地干线引至楼层等电位接地端子板，由此引至监控中心的局部等电位接地端子板。监控中心的局部等电位接地端子板应与预留的楼层的主钢筋接地端子连接。

避雷安全知识总结报告

避雷安全知识总结报告避雷安全知识总结报告700字避雷安全知识是对人们生活和工作中遇到的雷电灾害进行预防和保护的一种知识体系。

遵守避雷安全知识对于保护人身财产安全、维护社会稳定具有重要意义。

下面是我对避雷安全知识的总结报告。

首先，了解雷电的危害性和形成原因是避雷安全的基础。

雷电是指空气中存在负离子和正离子形成的电离层，在强烈的对流天气、暴雨天气等特定条件下，由于天空子、顶冠放电、针状放电、云被雷击等原因形成的自然现象。

雷电灾害对人体健康和设备设施的破坏是非常严重的，所以对雷电灾害的预防非常重要。

其次，了解避雷器、避雷闪电线、避雷针等雷电防护设备的使用方法和原理。

避雷器通常安装在建筑物顶部和天线塔上，通过导体将雷电导向地下，防止雷电击中建筑物。

避雷闪电线被广泛应用于高压输电线路，通过将雷电导向地下，排除危害。

避雷针通常用于高耸的建筑物和设施，它可以吸引雷击电流，引导雷电远离它所保护的区域。

此外，了解雷电防护设备的日常维护和检修是保证安全的重要环节。

避雷器需要进行定期检查，保证其内触垫残缺，接地可靠；避雷闪电线需要定期检查接地和导线的接触良好；避雷针需要定期检查引线的状况，修复受损的避雷针。

另外，了解人身避雷的方法也是非常重要的。

当雷电来临时，人们应尽量迅速躲避到室内，远离大型金属构造物和高高低低的地方，不要躲在单独的树木下或阴凉的地方。

如果无法进入建筑物，可以选择躲在低矮的凹地或者密集的树林下。

不要站在水潭、水池、树木近旁或者张伞。

同时，在雷电天气下，要避免使用有线电话、电视机、电脑等电子设备，也要避免接触导电的金属物体。

总之，避雷安全知识的掌握对于保护人身财产安全非常重要。

只有了解雷电的危害性、掌握雷电防护设备的使用和维护方法，同时了解人身避雷的方法，才能有效预防雷电灾害。

希望大家在日常生活和工作中能够增强避雷安全意识，注意预防雷电灾害，保护自己和他人的安全。
