机械制造工艺学课程设计三孔连杆零件机械加工工艺规程设计

机械制造工艺学课程设计三孔连杆零件机械加工工艺规程设计

机械制造工艺学课程设计说明书设计题目:三孔连杆零件机械加工工艺规程设计学生:学号:机电工程学院班级:机械设计制造及其自动化2020-4指导教师:目录1 零件的分析 (3)零件结构工艺性分析 (3)1.2 零件的技术要求分析 (3)2 毛坯的选择 (4)2.1 毛坯种类的选择 (3) (5) (5)3 工艺线路的拟定 (5) (5) (6) (6) (7) (7) (7) (8)4 工序设计 (8)4.1 机床和工艺装备的选择 (8) (9)5 结语 (13)参考文献三孔连杆零件机械加工工艺规程设计1 零件的分析图1.1为本次课程设计的题目-三孔连杆的零件图,该零件是典型的连杆类零件,结构简单。

毛坯采纳锻造而成。

需要加工的表面有Ф90H6孔的内孔表面,上下两个端面;Ф35H6孔的内孔表面和上下两个端面,Ф25H6孔的内孔表面和两个端面。

所需要加工的那个九个表面都是属于比较常规的加工表面,可不能存在专门大的技术障碍。

图1-1 三孔连杆零件图从图上能够看出,连杆的两个连杆孔与耳钩的孔均为IT6级加工精度,孔表面的表面粗糙度要求均为Ra1.6,对孔的形状上还有圆柱度为0.0085的圆柱度要求,这三个孔表面均属于配合表面,是图纸中最重要的加工表面。

连杆孔的两个端面,耳钩的两个端面的加工表面粗糙度要求为Ra6.3,且对连杆孔两个端面之间的尺寸和耳钩两个面之间的尺寸有IT10-IT11的精度要求,一样的的机床都可达到那个加工精度。

在对孔的位置精度要求上,Ф90H6与Ф35H6两个孔的中心距有IT8级精度要求,且两孔轴线有平行度为0.01的要求。

耳钩孔Ф25H6与Ф90H6孔的中心距也有IT8级精度要求,两孔轴线有平行度为0.01的要求。

同时,该连杆还需热处置,达到布氏硬度226-271HBS的硬度要求。

零件的毛坯不得有裂纹,夹渣等缺点。

图纸尺寸完整合理,加工精度要求合理,图纸表达清楚,能够知足加工要求。

表1.1列出了工件所有的加工表面和对应的图纸技术要求。

三孔连杆机械加工工艺设计与专用夹具设计

三孔连杆机械加工工艺设计与专用夹具设计

学科代码:080301学号:************贵州**大学(本科)毕业论文题目:三孔连杆机械加工工艺规程及专用夹具设计学院:机械与电气工程学院专业:机械设计制造及其自动化年级:2009级姓名:**指导教师:徐**(教授)完成时间:2013年5月日目录摘要 (1)1.引言 (2)2.三孔连杆机械分析 (3)2.1连杆材料选择 (3)2.2尺寸精度分析 (3)2.3形状精度分析 (3)2.4位置精度分析 (4)3.连杆加工工艺规程的制定 (5)3.1工艺基本概念 (5)3.2连杆的毛坯的确定 (5)3.3定位基准的分析 (6)3.3.1粗基准选择 (6)3.3.2精基准的选择 (6)3.4加工余量的确定 (7)3.5机械加工工艺路线的拟定 (8)4.连杆工艺计算 (11)4.1 粗铣连杆大头平面 (11)4.1.1工序加工计算 (11)4.1.2机床选择 (11)4.1.3机动时间和辅助时间的计算 (12)4.2精铣连杆大头平面 (12)4.2.1工序加工计算 (12)4.2.2机床选择 (13)4.2.3机动时间和辅助时间的计算 (13)4.3 粗铣连杆小头平面 (14)4.3.1工序加工计算 (14)4.3.2机床选择 (14)4.3.3机动时间和辅助时间的计算 (15)4.4精铣连杆小头平面 (15)4.4.1工序加工计算 (15)4.4.2机床选择 (16)4.4.3机动时间和辅助时间的计算 (17)4.5粗铣连杆耳部平面 (17)4.5.1工序加工计算 (17)4.5.2机床选择 (18)4.5.3机动时间和辅助时间的计算 (18)4.6精铣连杆耳部平面 (19)4.6.1工序加工计算 (19)4.6.2机床选择 (19)4.6.3机动时间和辅助时间的计算 (20)4.7耳部孔的加工 (20)4.7.1钻耳部孔 (20)4.7.2机床选择 (21)4.7.3机动时间和辅助时间的计算 (21)4.8 粗镗小头孔 (22)4.8.1工序加工计算 (22)4.8.2机床选择 (22)4.8.3机动时间和辅助时间的计算 (22)4.9粗镗大头孔 (23)4.9.1工序加工计算 (23)4.9.2机床选择 (23)4.9.3机动时间和辅助时间的计算 (23)4.10 粗镗耳孔 (24)4.10.1工序加工计算 (24)4.10.2机床选择 (24)4.10.3机动时间和辅助时间的计算 (25)4.11 精镗小头孔 (25)4.11.1工序加工计算 (25)4.11.2机床选择 (26)4.11.3机动时间和辅助时间的计算 (26)4.12 精镗大头孔 (26)4.12.1工序加工计算 (26)4.12.2机床选择 (27)4.12.3机动时间和辅助时间的计算 (27)4.13 精镗耳孔 (27)4.13.1工序加工计算 (28)4.13.2机床选择 (28)4.13.3机动时间和辅助时间的计算 (28)5.夹具设计 (29)5.1工件加工工艺分析 (29)5.2确定定位方案 (29)5.3定位误差计算 (30)5.4夹具机构设计 (31)5.5夹具的使用 (33)6.总结 (34)参考文献 (35)致谢 (36)附录 (37)摘要三孔连杆是机械中的基本部件之一。

连杆加工工艺及夹具设计

连杆加工工艺及夹具设计

连杆加工工艺及夹具设计1. 前言嘿,大家好!今天咱们聊聊一个听起来可能有点复杂,但其实挺有趣的话题——连杆加工工艺和夹具设计。

别担心,我会尽量让这个话题轻松易懂,就像聊家常一样。

你知道,连杆可是在各种机器里不可或缺的角色,就像是戏里那个默默奉献的配角,虽然不常被提到,但没有它可真不行。

接下来,我们就一起深入这个领域,看看它的加工工艺是怎么运作的,以及夹具设计的重要性。

2. 连杆加工工艺2.1 加工流程首先,咱们得知道连杆的加工流程是怎么样的。

一般来说,连杆的制作分为几个主要步骤:切割、成型、加工和检验。

想象一下,切割就像是把一个大西瓜切成小块,得准确到位,才不会浪费材料。

然后呢,成型就像是给连杆“塑身”,要让它达到合适的形状和尺寸,这里可是技术活儿哦!加工更是要精细,比如钻孔、磨削等等,每一步都得仔细,不然后面就可能出大问题。

2.2 材料选择再说说材料选择,连杆一般用钢、铝合金或者一些特种材料。

不同的材料就像不同的食材,有的更结实,有的更轻便。

选择得当,才能做出既耐用又合适的连杆。

你要是拿土豆做法式大餐,那可就大错特错了,得用优质的食材才能发挥出色。

类似的道理,选对材料,才能让连杆在机器里发挥最大效能。

3. 夹具设计3.1 夹具的作用接下来,我们得说说夹具设计。

夹具就像是连杆加工中的小助手,帮助把连杆固定住,让加工过程变得简单又安全。

想象一下,如果你要修车,却没有合适的工具,那可真是让人头疼的事儿。

夹具的好坏直接影响到加工精度和效率,好的夹具能让加工过程事半功倍,简直就像一位得力助手,让你事事顺心。

3.2 设计要点说到夹具设计,可就有一套讲究了。

首先,要考虑到材料的性质,比如硬度和厚度,这样才能确保夹具能稳稳地固定住连杆。

其次,设计的时候还得留点空间,避免夹具和加工工具之间的碰撞,简直就像是给自己的工作留条后路,免得出岔子。

再者,夹具的结构得简单易操作,这样一来,使用起来才不会让人觉得像是在解谜。

连杆孔加工工艺与夹具设计

连杆孔加工工艺与夹具设计

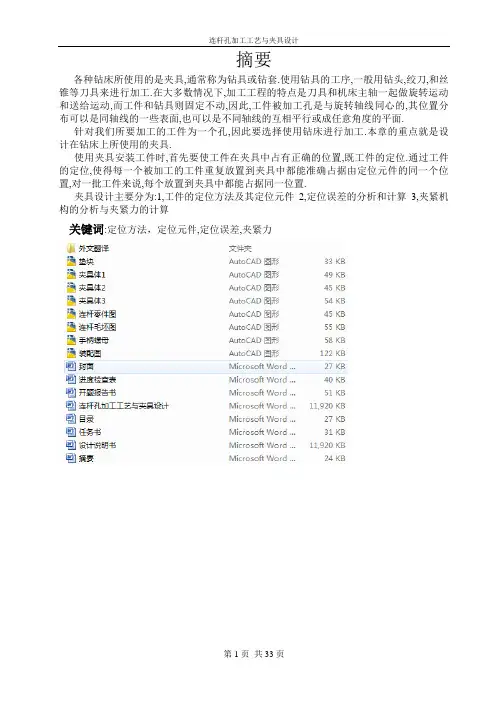

摘要各种钻床所使用的是夹具,通常称为钻具或钻套.使用钻具的工序,一般用钻头,绞刀,和丝锥等刀具来进行加工.在大多数情况下,加工工程的特点是刀具和机床主轴一起做旋转运动和送给运动,而工件和钻具则固定不动,因此,工件被加工孔是与旋转轴线同心的,其位置分布可以是同轴线的一些表面,也可以是不同轴线的互相平行或成任意角度的平面.针对我们所要加工的工件为一个孔,因此要选择使用钻床进行加工.本章的重点就是设计在钻床上所使用的夹具.使用夹具安装工件时,首先要使工件在夹具中占有正确的位置,既工件的定位.通过工件的定位,使得每一个被加工的工件重复放置到夹具中都能准确占据由定位元件的同一个位置,对一批工件来说,每个放置到夹具中都能占据同一位置.夹具设计主要分为:1,工件的定位方法及其定位元件2,定位误差的分析和计算3,夹紧机构的分析与夹紧力的计算关键词:定位方法,定位元件,定位误差,夹紧力目录第1章毕业设计--------------------------------------------------------------------------1 1.1零件分析---------------------------------------------------------------------------------1 1.2定位基准的选择以及主要标准件的选择------------------------------------------2 1.3夹具设计-------------------------------------------------------------------------------8 1.3.1钻床夹具的特点----------------------------------------------------------------------8 1.3.2工件的定位方法及其定位元件----------------------------------------------------11 1.3.3定位误差的分析与计算-------------------------------------------------------------13 1.3.4夹紧机构的分析与夹紧力的计算-------------------------------------------------14 1.3.5夹具装配图--------------------------------------------------------------------------18第2章综合训练--------------------------------------------------------------------------20 2.1夹具设计AutoCAD三维造型---------------------------------------------------------20 2.1.1夹具体及定位元件的造型----------------------------------------------------------20 2.1.2夹紧元件三维实体造型-------------------------------------------------------------29 2.1.3夹具体三维实体造型及实体造型装配图----------------------------------------31 致谢--------------------------------------------------------------------------------------------33 参考文献-------------------------------------------------------------------------------------34连杆孔加工工艺与夹具设计第1章课程设计1.1零件分析一、整体零件分析:如图1-1所示的连杆零件,材料为QT40-17,毛坯为精铸件,要在其右侧钻M8的通孔,要求设计大批量生产时(10000件/年)所需的钻夹具图1-1 连杆零件图零件分析:此零件为一连杆,它的各个尺寸如上图所示,总的长度方向上的尺寸为100mm,高度方向总尺寸为32mm,宽度方向为30 mm,本次主要是对连杆右端φ8 mm孔的加工进行设计,孔通常都采用钻床进行加工,所以本次设计的主要任务是在其它各个部位都已加工好的前提条件下,运用钻床夹具的有关知识来设计加工左孔的夹具。

连杆加工工艺及夹具设计

连杆加工工艺及夹具设计

连杆加工工艺及夹具设计1. 引言连杆是一种在机械传动系统中广泛应用的关键零件,其质量和加工精度对整个传动系统的性能和可靠性有重要影响。

本文将介绍连杆的加工工艺和夹具设计,旨在提供一种高效、精确、稳定的加工过程。

2. 连杆加工工艺连杆加工工艺的关键步骤包括材料准备、坯料切割、粗加工、热处理、精加工和表面处理。

2.1 材料准备连杆通常使用高强度合金钢作为材料,需要经过材料选择、材料检验和材料切割等步骤。

材料的选择应考虑到使用环境和工作负荷,并严格按照工艺要求进行材料检验以确保材料质量的稳定性。

材料切割要求准确、无损伤,以保证后续加工步骤的进行。

2.2 粗加工连杆粗加工包括车削、钻孔和铣削等步骤。

在车削过程中,需要根据工作图纸的要求,采用适当的工艺参数和切削工具,进行外形和内孔的车削。

钻孔过程中要注意孔径和孔位的准确度,以及切削液的使用,以确保钻孔质量。

在铣削过程中,要根据工作图纸对轮廓的要求,确定铣削路径和铣削工具的选择。

2.3 热处理连杆在粗加工后需要进行热处理,以提高其力学性能和耐磨性。

常用的热处理方法包括淬火和回火。

淬火过程中,将连杆加热至适当温度后迅速冷却,以提高硬度和强度。

回火过程中,将经过淬火的连杆再次加热至适当温度并保温一段时间后冷却,以减轻内部应力,提高连杆的韧性。

2.4 精加工精加工是对连杆进行最终形状和尺寸的加工。

常见的精加工工艺包括磨削、滚轧和镗削。

磨削是通过砂轮对连杆进行外轮廓和内孔的加工,以达到较高的加工精度。

滚轧是通过滚轮对连杆进行外廓和内孔的加工,以提高表面质量和寿命。

镗削是通过镗刀对连杆进行孔的精加工,要求孔径精度高、表面光滑。

2.5 表面处理连杆经过精加工后需要进行表面处理,以提高其外观质量和防腐性能。

常见的表面处理方法包括喷涂、镀层和热处理。

喷涂是将涂料喷涂在杆上,通过干燥和固化形成坚固的保护层。

镀层是将金属镀层沉积在杆上,以增加其表面硬度和耐磨性。

热处理是通过加热和冷却过程改变连杆的组织结构,以提高其防腐性能。

三孔连杆的机械加工工艺及工艺装备毕业设计

三孔连杆的机械加工工艺及工艺装备毕业设计

XXXX大学课程设计说明书学生姓名:学号:学院:专业:题目:机械制造工艺学课程设计三孔连杆零件的工艺规程及钻Φ35H6孔的夹具设计指导教师:职称:职称:20**年12月5日摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

三孔连杆加工工艺规程及钻Φ35H6孔夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。

在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。

关键词:工艺、工序、切削用量、夹紧、定位、误差。

ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.Three-hole processing technology of connecting rods and its the processing Φ 35H6 drill hole of jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords:The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录摘要 (1)ABSTRCT (2)序言 (1)一、零件的分析 (2)1.1 零件的作用 (2)1.2 零件的工艺分析 (2)二. 工艺规程设计 (3)2.1 确定毛坯的制造形式 (3)2.2 基面的选择的选择 (3)2.3 制定工艺路线 (5)2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.5 确定切削用量及基本工时 (7)三、夹具设计 (12)3.1问题的提出 (12)3.2定位基准的选择 (12)3.3切削力和夹紧力的计算 (12)3.4定位误差分析 (13)3.5钻套设计 (14)3.6夹具设计及操作的简要说明 (14)总结 (17)致谢 (19)参考文献 (20)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。

连杆加工工艺及夹具设计

连杆加工工艺及夹具设计

连杆的质量直接影响机械设备的 性能和寿命,因此其加工工艺至
材 料规格,采用合适的 切割方法将材料切割 成连杆毛坯。
锻造
对连杆毛坯进行锻造 ,以获得所需的形状 和机械性能。
热处理
通过适当的热处理工 艺,提高连杆的机械 性能和耐腐蚀性。
切削加工
对连杆进行切削加工 ,以获得精确的外形 尺寸和表面质量。
材料的预处理
切割与粗加工
根据设计图纸要求,对材料进行 切割和粗加工,初步形成连杆的 形状。
热处理
为了提高材料的机械性能,对预 处理后的连杆材料进行热处理, 如淬火、回火等。
材料的质量检测
尺寸检测
使用测量工具对连杆的尺 寸进行精确测量,确保其 符合设计要求。
表面质量检测
检查连杆表面是否光滑、 无缺陷,确保其质量符合 标准。
04 连杆加工中的夹具设计
夹具设计的基本原则
定位准确
确保工件在夹具中准确 定位,防止加工过程中
的移动或振动。
夹紧力稳定
夹具应提供稳定可靠的 夹紧力,以防止工件在 加工过程中松动或脱落

操作简便
夹具应设计得易于操作 ,方便工人快速安装和
拆卸工件。
适应性强
夹具应能适应不同规格 和形状的工件,以提高 生产效率和降低成本。
连杆加工工艺及夹具设计
• 连杆加工工艺概述 • 连杆材料选择与处理 • 连杆加工设备与工具 • 连杆加工中的夹具设计 • 连杆加工工艺优化 • 连杆加工质量检测与评估
01 连杆加工工艺概述
连杆的作用与重要性
连杆是机械传动系统中的重要零 件,主要起传递运动和动力的作
用。
连杆的工作环境要求其具有较高 的强度、刚度和耐疲劳性,以确 保机械设备的稳定性和可靠性。

三孔连杆加工工艺及夹具设计

三孔连杆加工工艺及夹具设计

三孔连杆加工工艺及夹具设计三孔连杆是机械传动中常用的零部件,其主要应用于转动或传递动力。

在三孔连杆的加工工艺和夹具设计中,需要注意许多细节。

下面将详细介绍如何进行三孔连杆的加工工艺及夹具设计。

首先,在三孔连杆加工过程中,需要进行合理的材料选择。

常用的材料有钢、铸铁、铜合金等。

在选择材料时,需要考虑到使用环境和工作条件,尽可能选用抗磨性、韧性以及耐腐蚀性好的材料。

其次,对于三孔连杆的工艺加工过程,需要注意掌握合理的工艺流程。

首先进行杆料的切断和去毛刺工作,然后进行车削、铣削等加工工序。

在进行钻孔及滑动孔时,需要采用先粗后精、先小后大的加工方法,确保加工精度及表面质量。

除此之外,三孔连杆在加工过程中还需要注意如下几点:
1.车削中心孔前,要先打中心钻,再进行车削;
2.在钻孔过程中,要保持合适的切削速度和冷却液的用量;
3.钻孔结束后,需要进行滑动孔的加工,保证孔的尺寸和位置精度;
4.在进行铣削时,需要掌握合理的进给速度和切削深度,避免出现加工过度的情况。

在选用夹具进行固定时,需要选用合适的夹具,并根据不同工序进行不同的夹紧方式。

夹具的设计应考虑到加工和调整的方便性,并保证夹具的稳定性和精度。

总之,三孔连杆加工工艺及夹具设计需要掌握一定的加工技术和经验,只有合理地掌握这些规律,才能确保三孔连杆的质量及性能,从而提高其应用价值。

连杆零件的机械加工工艺规程和专用夹具设计

连杆零件的机械加工工艺规程和专用夹具设计

连杆零件的机械加工工艺规程和专用夹具设计一、前言连杆是发动机中重要的零件之一,其作用是将活塞的上下运动转化为曲轴的旋转运动。

因此,连杆的质量和加工精度直接影响发动机的性能和寿命。

本文将介绍连杆零件的机械加工工艺规程和专用夹具设计。

二、工艺流程1. 材料准备选用高强度合金钢作为连杆零件的材料。

在进行机械加工之前,需要对原材料进行热处理,以提高其硬度和强度。

2. 粗加工(1)锯切将原材料锯成长度略大于实际尺寸的毛坯。

(2)车削采用车床进行粗加工,先将毛坯两端面加工成平行面,然后进行外圆柱面、内孔等基本形状的车削。

(3)铣削采用立式铣床进行粗加工,主要是对连杆头部进行铣削,并开出油孔等结构。

3. 精密加工(1)磨削采用平面磨床和圆柱磨床对外圆柱面、内孔和连杆头等进行精密加工。

(2)钻孔采用钻床对油孔等细小结构进行加工。

(3)拉削采用拉床对轴向槽、键槽等进行加工。

4. 热处理将加工好的连杆零件进行热处理,以提高其硬度和强度。

通常采用淬火和回火的方式进行处理。

5. 组装将经过热处理的连杆零件组装到曲轴上,并进行调整,以确保其与其他零件的配合精度和运动平稳性。

三、专用夹具设计为了保证连杆零件在机械加工过程中的精度和稳定性,需要设计专用夹具。

下面介绍一种常见的夹具设计方案:1. 夹具整体结构该夹具主要由夹紧块、支撑块、定位块、压板等组成。

其中,夹紧块负责固定毛坯,支撑块负责支撑毛坯,在车削时起到了很好的辅助作用;定位块则是为了确保毛坯在夹具中的位置准确;压板则是为了防止毛坯在车削时发生移动。

2. 夹具夹紧方式该夹具采用机械夹紧的方式,通过螺旋压板来实现对毛坯的夹紧。

在进行车削等加工时,需要根据不同工序进行调整,以确保毛坯的稳定性和精度。

3. 夹具使用注意事项在使用该夹具时,需要注意以下几点:(1)夹具的各个部位需要经常清洗和润滑,以保证其正常运作。

(2)在进行车削等加工时,需要根据不同工序进行调整,并且要保证毛坯与夹具之间的接触面积充分。

制定连杆的加工工艺,设计钻3孔的钻床夹具

制定连杆的加工工艺,设计钻3孔的钻床夹具

机械制造技术课程设计说明书设计题目:制定连杆的加工工艺,设计钻3孔的钻床夹具专业:机械设计制造及其自动化班级:学号:姓名:指导教师:机械工程系2013年13 月10 日目录引言 (1)第一章零件的分析 (2)第二章工艺规程的设计 (3)2.1确定毛坯的的制造形式 (3)2.2基准的选择 (3)2.3制订工艺路线 (3)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (4)2.5确定切削用量及基本工时 (4)第三章专用夹具的设计 (14)3.1问题提出 (14)3.2 定位基准的选择 (14)3.3切削力及夹紧力计算 (14)3.4 夹具设计及操作简要说明 (15)总结 (16)致谢 (18)参考文献 (19)引言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。

机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。

我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。

从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

泵体的加工工艺规程及其铣右端面与钻、攻2-M10螺纹的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。

正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。

本次设计也要培养自己的自学与创新能力。

因此本次设计综合性和实践性强、涉及知识面广。

所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。

本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。

第一章 零件的分析连杆共有五组加工表面,它们相互之间没有要求。

现分述如下:1、工件上端面2、工件下端面3、3孔(Φ018.00+孔;Φ10022.00+孔;Φ16018.00+孔)4、宽7的槽5、键槽技术要求如下:1.锐边倒钝。

三孔连杆的工艺规程及铣削零件上下端面铣夹具设计说明书

三孔连杆的工艺规程及铣削零件上下端面铣夹具设计说明书

机械工程学院毕业设计论文(说明书)三孔连杆的工艺规程学生姓名学院名称专业名称指导教师2015年4月13日摘要连杆是机械应用领域中常用的部件之一。

这设计主要介绍了普通连杆的加工工艺及其夹具设计。

主要内容有普通连杆的作用、选材、毛坯的制造方法、连杆的技术要求、加工工艺路线的制定、加工设备的选择,刀具、量具,切削用量的选择计算等,并设计出一套加工连杆的的专用夹具,最终达到零件的技术要求。

通过制定连杆加工工和设计夹具为工人加工连杆提供了依据。

而我要设计的三孔连杆工艺规程的设计是从零件图开始对零件的加工工艺进行了分析,并通过查表、计算对毛坯材料、制造方法等进行选择确定。

然后根据定位基准的选择原则和所要求的加工精度,确定加工基准和加工方法。

并最终确定加工工艺路线。

参阅有关技术手册计算确定三孔连杆的机械加工余量、工序尺寸和毛坯尺寸并绘制出了毛坯图,确定加机床和工艺装备,计算其相关加工工序的切削用量并制作了加工工序卡片。

最后,根据加工要素设计了专用夹具,以便加工合格的三孔连杆产品。

关键词:三孔连杆;加工工艺;工装设计AbstractLink is one commonly used in mechanical applications components. This design introduces a common link and fixture design process,the main content of ordinary material, connecting rod, connecting rod blank production method, the technical requirements and processing craft route formulation, processing equipment, cutting tools and measuring tools, cutting the amount of calculation, and design a set of processing link special fixture, and ultimately achieve the technicalrequirements of parts. Through the development of the connecting rod processing technology and fixture design and providesa basis for the working process of connecting rod. I want to design and process design for three link from the start process of drawing parts are analyzed, and through the look-up table, the calculation of blank material, manufacturing method of selection. Then according to the principle of selection of locating datum and the required precision, determine the processing base and processing method. And ultimately determine the processing route. Refer to the technical manual calculation to determine the machining allowance, three linkage process dimension and the blank dimension and drawing blank drawing, Machine tools and process equipment to determine and calculate the amount of cutting machining processes related to manufacturing processes and produced a card. Finally, according to the processing elements designed a special fixture for three-hole machining qualified rod products. Keywords: three link; processing technology fixture design目录摘要 (2)引言 (5)1 绪论 (6)2 工艺设计 (7)2.1机械加工工艺过程基本知识 (7)2.2机械加工工艺设计的内容 (8)2.3 零件分析 (9)2.4零件毛坯的分析 (9)2.5工艺过程设计 (11)2.6工艺路线的拟定 (11)2.7切削计算过程 (14)2.7.1 工序50 (14)2.7.2 工序60 (16)2.7.3 工序70 (16)2.7.4 工序80 (19)2.7.5 工序90 (22)2.8 本章小结 (23)总结 (23)致谢 (24)参考文献 (25)引言三孔连杆零件的工艺规程及夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。

三孔连杆工件零件铣床夹具设计

三孔连杆工件零件铣床夹具设计

任务书前言夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

制订工艺过程,应充分考虑夹具实现的可能性,而设计夹具时,如确有必要也可以对工艺过程提出修改意见。

夹具的设计质量的高低,应一能否稳定地保证工件的加工质量,生产效率高,成本底,排屑方便,操作安全、省力和制造、维护容易等为其衡量指标。

一个优良是机床必须满足下列基本要求:(1)保证工件的加工精度保证加工精度的关键,首先在于正确的选定定位基准、定位方法和定位元件,必要时还需进行定位误差分析,还要注意夹具中的其它零部件的结构对加工精度的影响,确保夹具能满足工件的加工精度要求(2)提高生产率专用夹具的复杂程度应与生产纲领相适应,应尽量采用各种快速高效的装夹机构,保证操作方便,缩短辅助时间,提高生产效率。

(3)工艺性能好专用夹具的结构应力求简单、合理,便于制造、装配、调整、检验、维修等。

专用夹具的制造属于单件生产,当最终精度由调整或修配保证时,夹具上应设置调整和修配结构。

(4)使用性能好专用夹具的操作应简单、省力、安全可靠。

在客观条件允许且又经济适用是前提下,应尽可能采用气动液压等机械化夹紧装置,以减轻操作者的劳动强度。

专用夹具还应排屑方便。

必要时可设置排屑结构,防止切屑破坏工件的定位和损坏刀具,防止切屑的积聚带来大量而引起工艺系统变形。

(5)经济性好专用夹具应尽可能采用标准元件和标准结构,力求结构简单、制造容易,以降低夹具的制造成本。

因此,设计时应根据生产纲领对夹具方案进行必要的技术经济分析,以提高夹具在生产中的经济效益。

主要功能说明:目录第一章节夹具的结构设计 (1)1.1 工件分析 (1)1.2 工件的定位 (1)1.3 工件的夹紧设计 (2)1.4 刀具的对刀 (4)第二章节夹具的精度检验 (4)2.1定位销尺寸计算 (4)2.2夹紧力计算 (5)2.3 夹具加工误差分析 (7)第三章节夹具安装 (8)3.1安装顺序 (8)总结 (10)参考文献 (11)致谢 (12)第一章节 夹具的结构设计1.1 工件分析下图所示为连杆的铣槽工序简图。

连杆加工工艺及夹具设计毕业设计

连杆加工工艺及夹具设计毕业设计

连杆加工工艺及夹具设计毕业设计一、引言随着机械加工的不断发展,数控加工设备的应用越来越广泛,加工工艺和夹具设计也成为机械加工过程中至关重要的一环。

本文就连杆加工工艺及夹具设计进行研究和探讨。

二、材料和加工工艺流程1. 材料选择连杆是一种将发动机汽缸盖、活塞和曲轴连接在一起的元件,因此其材料必须具有高强度、高硬度和高耐磨性。

一般来说,连杆所采用的材料有:铸钢A4840、A319、A356、A357等锻钢25CrMo、40Cr、42CrMo、4340等铝合金2014、2024、2618、4032等不锈钢316、17-4PH等本次设计选择一种常用的锻钢42CrMo,其化学成分和机械性能如下表:2. 加工工艺流程锻造加工是制造连杆的常用工艺,它能够保证材料的均匀性、造型的精度和表面光滑度。

加工流程如下:3. 热处理工艺将锻好的连杆进行调质处理,以提高其硬度和强度,并保证其在使用过程中的可靠性。

热处理工艺如下:4. 精机加工工艺进行车、铣、钻、镗、磨等加工,以保证其精度和表面质量。

加工工艺如下:5. 检测工艺检测加工后的连杆尺寸和表面质量,以保证其满足设计要求。

检测工艺如下:三、夹具设计1. 设计目的针对连杆加工的特点,设计一种适用的夹具,实现其加工过程的自动化、标准化和高效化,提高生产效率和质量。

2. 夹具设计要求稳定性:夹具必须牢固而稳定,以免影响加工精度和安全性。

适用性:夹具必须适用于不同类型的连杆,以实现高度的通用性。

易用性:夹具的操作和维护必须简便、便捷,以提高生产效率和操作员工作舒适度。

3. 夹具设计方案夹具采用定位销和压板两种组合结构,用于夹持连杆内孔和外圆,其结构示意图如下:在加工过程中,通过螺旋压紧装置将夹具紧固在工作台上,然后使用气缸控制压板的升降和紧缩,完成对连杆的夹持。

四、结论本文针对连杆加工工艺及夹具设计进行了研究和探讨,设计了一套适用于锻造加工的加工流程,并提出了一种稳定、适用、易用的夹具设计方案。

机械课设-三孔连杆工艺规程及Φ35H6孔夹具设计含工艺卡工序卡

机械课设-三孔连杆工艺规程及Φ35H6孔夹具设计含工艺卡工序卡

《机械制造技术课程设计》说明书设计题目:三孔连杆零件的工艺规程及钻Φ35H6孔的夹具设计学生:学号:专业:机械设计制造及其自动化班级:指导教师:目录序言 (1)设计题目 (2)1.零件的分析 (3)1.1 零件的作用 (3)1.2 零件的工艺分析 (3)2. 工艺规程设计 (5)2.1 确定毛坯的制造形式 (5)2.2基准面的选择 (5)2.3制定工艺路线 (7)2.3.1加工方法的选择 (7)2.3.2加工顺序的安排 (7)2.4机床设备及其刀具量具的选择 (11)2.5余量与工序尺寸的确定 (13)2.5.1机械加工余量 (13)2.5.2工序尺寸及毛坯尺寸 (14)2.6 确定切削用量及基本工时 (15)3. 夹具设计 (24)3.1问题的提出 (25)3.2定位基准的选择 (25)3.3切削力和夹紧力的计算 (25)3.4定位误差分析 (27)3.5 夹具设计及操作的简要说明 (30)3.6钻套设计 (31)3.7夹具设计及操作的简要说明 (31)总结 (34)参考文献 (35)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。

机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。

我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。

从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

三孔连杆的加工工艺规程及其钻Φ30H6孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。

正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。

本次设计也要培养自己的自学与创新能力。

因此本次设计综合性和实践性强、涉及知识面广。

CA6140车床三杠孔加工工艺与钻孔夹具设计

CA6140车床三杠孔加工工艺与钻孔夹具设计

摘要机械加工工艺是实现产品设计,保证产品质量,节约能源,降低消耗的重要手段。

本课题研究CA6140车床后托架加工工艺规程。

首先通过对零件图的分析,了解工件的结构形式,明确了具体的技术要求,从而对工件各组成表面选择合适的加工方法。

再拟订较为合理的工艺规程,充分体现质量、生产率和经济性的统一。

机床夹具设计是工艺装备设计中的一个重要组成部分,在整个机械加工过程中,夹具除了夹紧、固定被加工零件外,还要求保证加工零件的位置精度、提高加工生产率。

本课题在设计的过程当中,深入生产实际,进行调查研究,吸取国内外先进技术,制定出合理的设计方案,在进行具体设计。

关键词产品设计,后托架,加工工艺,夹具ABSTRACTHe machine-finishing craft realizes the product design, guaranteed the product quality, saves the energy, reduces the consumption the important method. After this topic studies theCA6140 lathe the bracket processing technological process. First through to the detail drawing analysis, understood the work piece the structural style, has been clear about the concrete specification, thus to work piece each composition surface choice appropriate processing method. Again drafts the more reasonable technological process, fully manifests the quality, the productivity and the efficient unification .Engine bed jig design is in a craft equipment design important constituent, in the entire machine-finishing process, the jig except clamps, fixes is processed outside the components, but also requests guarantee processing components position precision, enhancement processing productivity .This topic in the middle of the design process, penetrates the production reality, conducts the investigation and study, absorbs the domestic and foreign advanced technologies, formulates the reasonable design proposal, is carrying on the concrete design .Keywords shift the product design,latter bracket ,processing craft,jig序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

连杆的机械加工工艺及夹具设计(含图纸)

连杆的机械加工工艺及夹具设计(含图纸)

连杆的机械加⼯⼯艺及夹具设计(含图纸)课程设计说明书课程设计题⽬:连杆的机械加⼯⼯艺及夹具设计(教务处制表)连杆加⼯说明书⽬录⼀、绪论-------------------------------------------------- -----------------------31.1 本课题的意义、⽬的--------------------------------------------------------- 3 1.2 机械制造⼯艺在国内的发展概况----------------------------------------------- 3 1.3 机械制造⼯艺在国外的发展概况----------------------------------------------- 3 1.4 机床夹具的定义及发展趋势--------------------------------------------------- 31.4.1 机床夹具的定义--------------------------------------------------------- 31.4.2 机床夹具的发展趋势----------------------------------------------------- 3 1.5本课题应解决的主要问题及技术要求------------------------------------------- 4 1.5.1本课题的主要问题------------------------------------------------------- 41.5.2本课题的技术要求------------------------------------------------------- 4⼆、零件的⼯艺分析-------------------------------------------------------------- 42.1零件的作⽤----------------------------------------------------------------- 42.2零件的⼯艺分析------------------------------------------------------------- 4三、⼯艺规程的设计--------------------------------------------------------------- 63.1 确定⽑坯的制造形式--------------------------------------------------------- 6 3.2 基准的选择----------------------------------------------------------------- 63.2.1 粗基准的选择----------------------------------------------------------- 63.2.2 精基准的选择----------------------------------------------------------- 6 3.3 ⼯艺路线的拟定及⼯艺⽅案的分析与⽐较--------------------------------------- 63.3.1 ⼯艺路线的拟定--------------------------------------------------------- 63.3.2 ⼯艺⽅案的⽐较与分析--------------------------------------------------- 6 3.4 机械加⼯余量、⼯序尺⼨及⽑坯尺⼨的确定-------------------------------------- 73.4.1 ⽑坯尺⼨的确定,画⽑坯图------------------------------------------------ 73.4.2 加⼯两凸⾯------------------------------------------------------------- 83.4.3 钻φ7.94mm孔------------------------------------------------------ 83.4.4 钻φ3.7mm孔----------------------------------------------------------- 83.4.5 加⼯1mm槽⾯----------------------------------------------------------- 83.4.6 钻φ3.5mm螺纹孔------------------------------------------------------- 83.4.7 钻φ2.5mm孔----------------------------------------------------------- 93.4.8 时间定额计算---------------------------------------------------------- 9四、夹具设计--------------------------------------------------------------------104.1精铣连杆两端⾯的夹具设计----------------------------------------------104.1.1铣床夹具定位⽅案的确定-----------------------------------------------104.1.2 铣床夹具的夹紧机构的确定----------------------------------------------114.1.3铣床夹具对⼑装置的确定------------------------------------------------114.1.4 铣床夹具的结构分析----------------------------------------------------11五、总结----------------------------------------------------------------------- 13六、参考⽂献------------------------------------------------------------------- 14⼀、绪论1.1 本课题的意义、⽬的机械制造业是⼀个古⽼⽽永远充满⽣命⼒的⾏业。

连杆加工工艺及夹具设计(带CAD)

连杆加工工艺及夹具设计(带CAD)

连杆加工工艺及夹具设计目录摘要第一章汽车连杆加工工艺1.1 连杆的结构特点1.2 连杆的主要技术要求1.2.1 大、小头孔的尺寸精度、形状精度1.2.2 大、小头孔轴心线在两个互相垂直方向的平行度1.2.3 大、小头孔中心距1.2.4 连杆大头孔两端面对大头孔中心线的垂直度1.2.5 大、小头孔两端面的技术要求1.2.6 螺栓孔的技术要求1.2.7 有关结合面的技术要求1.3连杆的材料和毛坯1.4连杆的机械加工工艺过程1.5 连杆的机械加工工艺过程分析1.5.1 工艺过程的安排1.5.2 定位基准的选择1.5.3 确定合理的夹紧方法1.5.4 连杆两端面的加工1.5.5 连杆大、小头孔的加工1.5.6 连杆螺栓孔的加工1.5.7 连杆体与连杆盖的铣开工序1.5.8 大头侧面的加工1.6 连杆加工工艺设计应考虑的问题1.6.1工序安排1.6.2定位基准1.6.3夹具使用1.7 切削用量的选择原则1.7.1 粗加工时切削用量的选择原则1.7.2 精加工时切削用量的选择原则1.8 确定各工序的加工余量、计算工序尺寸及公差1.8.1 确定加工余量1.8.2 确定工序尺寸及其公差1.9 计算工艺尺寸链1.9.1 连杆盖的卡瓦槽的计算1.9.2 连杆体的卡瓦槽的计算1.10 工时定额的计算1.10.1 铣连杆大小头平面1.10.2 粗磨大小头平面1.10.3 加工小头孔1.10.4 铣大头两侧面1.10.5、扩大头孔1.10.6 铣开连杆体和盖1.10.7 加工连杆体1.10.8 铣、磨连杆盖结合面1.10.9 铣、钻、镗连杆总成体1.10.10 粗镗大头孔1.10.11 大头孔两端倒角1.10.12精磨大小头两平面1.10.13 半精镗大头孔及精镗小头孔1.10.14精镗大头孔1.10.16 小头孔两端倒角1.10.17 镗小头孔衬套1.10.18 珩磨大头孔1.11 连杆的检验1.11.1 观察外表缺陷及目测表面粗糙度1.11.2 连杆大头孔圆柱度的检验1.11.3 连杆体、连杆上盖对大头孔中心线的对称度的检验1.11.4 连杆大小头孔平行度的检验1.11.5 连杆螺钉孔与结合面垂直度的检验第二章夹具设计2.1 铣剖分面夹具设计2.1.1问题的指出2.1.2 夹具设计1) 定位基准的选择2) 夹紧方案3) 夹具体设计4) 切削力及夹紧力的计算5) 定位误差分析2.2 扩大头孔夹具2.2.1 问题的指出2.2.2 夹具设计1) 定位基准的选择2) 夹紧方案3) 夹具体设计4) 切削力及夹紧力的计算5) 定位误差分析结束语:参考文献:附件图纸摘要连杆是柴油机的主要传动件之一,本文主要论述了连杆的加工工艺及其夹具设计。

三轴连杆零件的加工工艺规程及钻Φ35孔的专用夹具设计说明书

三轴连杆零件的加工工艺规程及钻Φ35孔的专用夹具设计说明书

序言机械制造工艺学课程设计是我们学完了大学的全部基础课,技术基础课已经大部分专业课之后进行的,这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练。

它一方面要求学生通过设计能获得综合运用过去所学过的全部课程进行工艺及结构设计的基本能力。

另外,也为今后作好毕业设计进行一次综合训练和准备。

学生通过机械制造工艺学课程设计,在下述几个方面得到锻炼1.能通过运用机械制造工艺学课程中的基本理论以及在生产实践中学到实践知识,正确的解决一个零件在加工过程中的定位.夹紧以及工艺路线安排.工艺尺寸确定等问题,保证零件的加工质量2.学会使用图表资料以及手册,掌握与本本设计有关的各种资料的名称,出处,能够做到熟练运用。

因此,它在我们的大学生活中占有重要的地位。

就我个人而言,我希望能通过这次课程设计对自己未来从事的工作进行一次适应性训练,从中锻炼自己分析问题,解决问题的能力,为今后参加工作打下一个良好的基础。

由于能力有限,设计当中可能会有不足之处,恳请老师给予批评指正。

一、零件的分析(一)零件的工艺分析分析零件图可知,该三轴连杆的侧面端面及上下端面精度要求并不太高,其粗糙度在Ra6.3以上,故可用铣削加工。

Φ25H6的孔、Φ35H6的孔的粗糙度均为Ra1.6,所以采用钻-扩-粗铰-精铰的工艺过程在钻床上加工。

Φ90H6mm的孔的粗糙度为Ra1.6,所以采用粗镗-半精镗-精镗的工艺过程在钻床上加工。

各个内孔对精度要求较高,而端面为平面,可防止钻头钻偏以保证加工精度。

该零件除了内孔之外,其他加工表面精度要求均不高,因此以铣床的粗加工就可达到要求。

(二)零件的技术要求分析三轴连杆零件图纸将该三轴连杆的全部加工表面及技术要求列于表中。

三轴连杆加工表面及技术要求表(三) 确定三轴连杆的生产类型该三轴连杆的生产为中批生产。

二、 工艺规程设计(一) 确定毛坯的制造形式有零件技术要求知,零件材料为45钢,零件使用锻件,锻造拔模斜度不大于7°。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.1 三孔连杆零件图介绍三孔连杆的零件图如图1所示。

经检查之后,视图足够并正确,所需要的尺寸、公差、表面粗糙度、和技术要求全部齐全、合理,而且零件的表面质量、表面精度和技术要求在现有的技术条件和生产条件下能够达到。

图3-1 三孔连杆零件图3.2 零件的工艺分析参考机械制造工艺设计中的零件的工艺分析方法,对三孔连杆的工艺进行分析(1)铣平面后,立即确定大头孔平面为以下各序加工的主基准面,这样可确保加工质量的稳定。

(2)铣平面时,应保证小头孔及耳部孔平面厚度与大头孔平面厚度的对称性。

(3)由于连杆三个孔平面厚度不一致,因此,加工中要注意合理布置辅助支承及应用。

(4)连杆平面加工也可以分为粗、精两序,这样可更好的保证三个平面相互位置及尺寸精度。

(5)粗、精镗三孔也可改用专用工装或组合夹具装夹。

(6)当加工连杆尺寸较小时,粗、精加工三孔也可采用镗削加工方法。

三孔的精度要求较高,可以分为粗、精两工序。

(7)连杆三孔平行度的检验;连杆三孔圆柱度的检验。

3.3 毛坯的选择连杆是发动机的五大主关件之一,其在发动机中的地位是显而易见。

它是发动机传递动力的主要运动件,在机体中做复杂的平面运动,连杆小头随活塞作上下往复运动连杆大头随曲轴作高速回转运动连杆杆身在大、小头孔运动的合成下作复杂的摆动[3]。

连杆在承受往复的惯性力之外,还要承受高压气体的压力,在气体的压力和惯性力合成下形成交变载荷,这就要求连杆具有耐疲劳、抗冲击,并具备足够的强度、刚度和较好的韧性。

在今天随着汽车工业的高速发展,“ 小体积、大功率、低油耗”的高性能发动机对连杆提出更新、更高的要求作为高速运动件重量要轻,减小惯性力,降低能耗和噪声强度、刚度要高,并具有较高的韧性连杆比要大,连杆要短。

这也就意味着对连杆的设计和加工有更高的要求。

3.3.1 选择毛坯时应考虑的因素在选择毛坯的时候应考虑以下因素[4]:(1)毛坯的种类和特点,设计图纸规定的材料和机械性能;零件结构形状和外形尺寸;不同的毛坯的制造方法对结构和尺寸有特定的要求;企业现有的生产条件;新工艺,新材料新技术的应用。

(2)毛坯结构形状和尺寸,毛坯形状应力求接近零件形状,以减少机械加工劳动量。

毛坯尺寸是在原有零件尺寸基础上,考虑后续加工切除余量确定。

毛坯形状也有几种特殊情况。

如尺寸小而薄的零件,多个工件连在一起由一个毛坯制造出;某些零件如车床开合螺母外壳,两件合为一个毛坯,加工至一个阶段后再切开;为加工时安装方便,毛坯上留有工艺搭子。

(3)毛坯制造精度,毛坯制造精度高,材料利用率高,后续加工费用低,但相应设备投入大。

因此,确定毛坯制造精度时,需要综合考虑毛坯制造成本和后续加工成本。

3.4 选择毛坯连杆连接活塞和曲轴,其作用是将活塞的往复运动转换成曲轴的旋转运动,并把作用在活塞上的力传给曲轴以输出去功率。

连杆在工作中,除承受燃烧室内燃气产生的压力以外,还要承受纵向和横向的惯性力。

因此,连杆在一个很复杂的应力状态下工作,它既承受交变的拉应力,又承受弯曲应力,其主要失效形式是疲劳断裂和过量变形。

连杆的功能工作条件要求连杆具有较高的工作强度和抗疲劳性能;有要求具有足够的刚度和韧性。

因此,连杆材料一般采用45钢,40Cr 或40MnB等调制钢。

调制钢是指经调制处理后使用的结构钢[5],经过调质处理后钢的组织为回火索氏体,具有良好的综合力学性能,即强度高,韧性好。

合金调质钢的合金元素,主要作用是提高刚的渗透性和保证良好的强度和韧性。

钢经调质后的力学性能与其渗透性有密切关系。

渗透性差的钢,由于淬不透,在整个截面上得不到均匀一致的力学性能,没有渗透的部位强度低,韧性差。

所以渗透性是调质钢的一个重要性能。

Cr、Ni、Mn、Si、B等元素均能提高钢的淬透性。

综合各方面的考虑从本设计的三孔连杆采用45钢。

钢制零件在结构不杂不复杂及机械性能要求不太高的情况下,用型材毛坯,否则可用锻造毛坯,由于三孔连杆机械性能要求较高因此可采用锻造毛坯,锻造分为模锻和自由锻,自由锻是将加热好的金属坯料放在锻造设备的上,下砥铁之间,施加冲击力或压力,直接使坯料产生塑性变形,从而获得所需锻件的一种加工方法.自由锻由于锻件形状简单,操作灵活,适用于单件,小批量及重型锻件的生产,但是自由锻生产效率低,劳动强度大,仅用于修配或简单,小型,小批锻件的生产,模锻全称为模型锻造,将加热后的坯料放置在固定于模锻设备上的锻模内锻造成形的。

与自由锻相比,模锻的优点是:生产效率高、锻件尺寸精度高、表面粗糙度低、材料利用率高,能锻制形状较复杂的锻件,操作简单,易实现机械化等。

非常适用于中小型零件的成批大量生产。

本设计中零件年产已达到了中批量生产的水平,而且零件的轮廓尺寸不大,故可采用模锻成型。

这对于提高生产率,保证加工质量也是有利的[7]。

3.5 确定毛坯的制造流程,确定毛坯的形状由于三孔连杆的长度明显大于其宽度和高度,锻造过程中锤击方向应垂直于锻件的轴线,终锻时金属沿高度和宽度方向流动,而长度方向流动不显著,因此常选用拔长、滚压、弯曲、预锻和终锻等工步[8]。

模锻结束之后,需对毛坯进行休整和后续处理,处理步骤为[9]:(1)切边和冲孔,模锻件一般都带有飞边和连皮,需在压力机上的切边模和冲孔模上将其切去。

(2)校正,在切边和其他工序中都可能引起锻件的变形,应进行校正,大中型锻件在热态下校正,小锻件亦可在冷态下校正,也可在终锻模或者专门的校正模具中进行。

由于三孔连杆属小型锻件,选择在冷态下校正。

(3)热处理和时效处理,对模锻之后的毛坯进行热处理,消除毛坯的过热组织和冷变形强化组织,使毛坯具有所需的力学性能,一般采用正火或退火。

然后对毛坯进行时效处理,消除其内应力。

(4)清理,为了提高模锻件的表面质量,改善切削加工性能,需进行表面处理,去除在生产过程中产生的氧化皮,所站油污及其他表面缺陷等。

通过以上分析可以最后确定本设计中三孔连杆毛坯的选择方案,可以将毛坯的选择列表,如表3-1所示。

表3-1 毛坯的选择3.6 确定毛坯的尺寸公差和机械加工余量[10](1)公差等级由三孔连杆的功用和技术要求,确定该零件的公差等级为普通级(2)锻件的质量初步估计机械加工后的三孔连杆质量为4kg ,机械加工前的三孔连杆质量为6kg 。

(3)锻件形状复杂系数[11]S = mt/mN其中:m t ——锻件重量m N ——锻件外廓包容体重量对于非圆形锻件m N =lbh ρρ是锻件的材料密度,这里取7.8⨯610-kg/mm 3S = m t /m N =6kg/ (351mm ⨯164mm ⨯35mm ⨯7.8⨯610-)≈0.38由于0.38介于0.32和0.63之间,故该零件形状复杂系数属于S 2级[11]。

生产类型 材料 形状复杂程度 尺寸大小 后续处理 制造方法 毛坯 中批生产 45钢 较复杂小型零件 热处理、时效处理 模锻(4)锻件的材质系数 M由于锻件材质是45钢,45钢属于含碳的质量分数小于0.65%的碳素钢;所以锻件的材质系数为M1级[11]。

(5)零件的表面粗糙度由零件图可知,该零件各个表面加工表面的粗糙度a R 均大于等于1.6μm 。

根据上述诸因素,可查表确定该锻件的尺寸公差和机械加工余量,所得结果列表,如表3-2所示。

表3-2 三孔连杆锻造毛坯尺寸公差及加工余量[12]锻件重量/kg包容体重量/kg 形状复杂系数 材质系数 公差等级 615.75 S 2 M 1 普通级 项目/mm机械加工余量/mm 尺寸公差/mm 厚度 502 2.5.71.80+- 厚度 352 2.5.71.80+- 厚度 202 2.2.51.70+- 孔径Φ902.5 2.8.91.90+- 孔径Φ352.0 2.5.71.80+- 孔径Φ25 2.02.2.51.70+-3.7 绘制锻件毛坯简图由表所得结果,绘制毛坯简图,见附图2。

3.8 机械加工工艺规程的制定该三孔连杆要求中批生产,另外再根据三孔连杆的零件图及其结构尺寸,可以设计出一套三孔连杆的机械加工工艺路线[13,14],方便为今后的加工生产提供依据。

三孔连杆的加工工艺路线可以大致归纳如下:毛坯锻造及热处理-定位基准的选择--三孔端面加工--三孔加工-终结检验。

下面分别就三孔连杆加工工艺中几方面的问题进行分析。

3.9 定位基准的选择所谓基准,就是零件上用来确定其他点、线、面的位置的那些点、线、面。

根据基准功用的不同,又可以分为设计基准和工艺基准两大类[1、8]。

零件图样上所采用的基准,称为设计基准。

这是从零件的工作条件、性能要求出发,适当考虑加工工艺性而选定的。

在零件图上可以有一个也可以有多个设计基准。

在本设计中的三孔连杆小孔和耳部孔的设计基准是大孔中心线。

零件在加工工艺过程中所采用的基准称为工艺基准。

定位基准是工艺基准中的一种,而定位基准是获得尺寸的直接基准,占有很重要的地位。

定位基准还可进一步分为:粗基准、精基准,另外还有附加基准。

合理选择定位基准对保证加工精度和确定加工顺序都有决定性的影响。

因此,它是制定工艺规程时要解决的主要问题。

基准的选择实际上就是基面的选择问题,在第一道工序中,只能使用毛坯的表面来定位,这种定位基面就是粗基面(或称毛基面)。

在以后的各工序的加工中,可以采用已经切削加工过的表面作为定位基准,这种定位基面就称为精基面(或称光基面)。

在本设计机械加工工艺规程设计先对定位粗基准和精基准进行了确定,下面分别就本设计中三孔连杆的粗基准和精基准的选择进行讨论。

3.9.1 粗基准的选择粗基准的选择主要影响加工表面与不加工表面的相互位置精度,以及影响加工表面的余量分配。

粗基准的选择有一定的原则,其基本原则如下所述:(1)保证相互位置要求的原则如果必须保证工件上加工面与不加工面的相互位置要求,则应以不加工面作为粗基准。

(2)保证加工表面加工余量合理分配的原则如果必须首先保证工件某重要表面的余量均匀,应选择该表面的毛坯面为粗基准。

(3)便于工件装夹的原则选择粗基准时,必须考虑定位准确,夹紧可靠及夹具结构简单、操作方便等的问题。

为保证定位准确,夹紧可靠,要求选用的粗基准尽可能平整、光洁和有足够大的尺寸,不允许有锻造飞边、铸造浇、冒口或其它缺陷。

(4)粗基准一般不得重复使用的原则如果能使用精基准定位,则粗基准一般不应被重复使用。

这是因为若毛坯的定位面很粗糙,在两次装夹中重复使用同一基准,就会造成相当大的定位误差。

上述选择粗基准的四条原则,每一原则都只能说明一个方面的问题。

在实际应用中有时可以兼顾这四条原则,而夹具装夹则不能同时兼顾,这就要根据具体情况抓住主要矛盾,解决主要问题。

在本设计的三孔连杆中,综合考虑以上原则,在端面的加工时可选择大头孔为粗基准,在保证垂直度的情况下,通过划线找正装夹的方法,铣削大头孔端面(作为后续工序的精基准)、小头孔端面、侧耳孔端面。
