套筒加工工艺及夹具设计
车床尾座套筒加工工艺规程及夹具设计设计说明书
车床尾座套筒加工工艺规程及夹具设计设计说明书本次毕业设计针对车床尾座套筒工艺规程进行设计,涉及套筒的选材、确定毛坯和机械加工余量及工序尺寸与公差、拟定工艺路线、选择工艺设备;并进行切削用量和时刻定额的运算,填写机械加工工艺过程卡和机械加工工序卡片。
为了保证加工质量,提高生产效率,对关键工序进行夹具设计。
本文对夹具的工作原理、作用、分类和组成做了简单概述;着重分析了工序特点和要求,依照结果确定定位方案,设计定位元件、夹紧机构、对刀元件和夹具体。
因此,保证了加工精度和设计质量。
关键词:车床尾座套筒;工艺规程设计;夹具设计;生产规划This paper carries on the design in view of the tailstock sleeve technological process, involves the selection of the sleeve, the determination of semi-finished materials, the machining allowance, the working procedure size and the common difference. I draw up the sleeve route, and choose the process unit. And then I carry on the computation of the cutting specifications and the time norm, next I fill above-mentioned results in machine-finishing technological process card and the machine-finishing working procedure card. In order to guarantee the processing quality and enhance the production efficiency, I carry out the jig design to the essential working procedure. In this paper I have made the simple outline to the operating principle, the function, the classification and the composition of the jig. I have also emphatically analyzed the characteristic and the request of the working procedure, determined the localization plan according to the result, and designed the localization part, the clamp organization, the guiding component and the jig body.Therefore, the processing precision and the design quality have been guaranteed.Keywords: tailstock sleeve;Technological process design;Jig design;Production plan第1章绪论 (1)1.1车床尾座套筒加工技术现状及进展方向 (1)1.2本课题研究的目的、意义 (2)1.3课题的要紧内容 (3)第2章车床尾座套筒的机械加工工艺规程设计 (5)2.1车床尾座套筒的工艺分析及生产类型的确定 (5)2.1.1车床尾座套筒概述 (5)2.1.2车床尾座套筒零件的技术要求 (5)2.1.3确定车床尾座套筒的生产类型和工艺特点分析 (6)2.2车床尾座套筒的材料和毛坯确定 (7)2.2.1车床尾座套筒毛坯材料、加工方法及技术要求 (7)2.2.2车床尾座套筒毛坯的尺寸公差和机械加工余量 (8)2.2.3绘制车床尾座套筒毛坯简图 (9)2.3拟定车床尾座套筒工艺路线 (9)2.3.1定位基准的选择 (9)2.3.2表面加工方法的确定 (9)2.3.3加工时期的划分 (10)2.3.4加工工艺路线方案确定 (10)2.4机床设备及工艺装备的选用 (11)2.4.1机床设备的选用 (11)2.4.2工艺装备的选用 (12)2.5加工余量、工序尺寸及其公差的确定 (13)2.6确定切削用量及时刻定额 (14)2.6.1切削用量的运算 (14)2.6.2时刻定额的确定 (16)2.7填写工艺文件 (17)2.8工艺分析 (19)第3章机床夹具设计 (21)3.1机床夹具设计概述 (21)3.1.1夹具的要紧工作原理 (21)3.1.2夹具的作用 (21)3.1.3机床夹具的分类 (21)3.1.4专用机床夹具的组成 (22)3.2车床夹具设计 (22)3.2.1问题的提出 (22)3.2.2定位方案及定位元件选择和设计 (22)3.2.3确定夹紧方式、设计夹紧机构 (24)3.2.4设计对刀元件、连接元件及夹具体 (24)3.2.5绘制夹具总图及零件图 (25)3.2.6夹具的使用说明及注意点 (25)3.2.7夹具的其他设计方案 (25)3.3磨床夹具设计 (26)3.3.1问题的提出 (26)3.3.2定位方案及定位元件选择和设计 (26)3.3.3连接元件及夹具体 (27)3.3.4绘制夹具总图及零件图 (28)3.3.5夹具的使用说明及注意点 (28)3.4快速可调铣床夹具设计 (29)3.4.1问题的提出 (29)3.4.2定位方案及定位元件选择和设计 (29)3.4.3确定夹紧方式、设计夹紧机构 (30)3.4.4设计对刀元件、连接元件及夹具体 (30)3.4.5绘制夹具总图及零件图 (31)3.4.6夹具的使用说明及注意点 (31)第4章结论 (32)致谢 (33)参考文献 (34)第1章绪论1.1车床尾座套筒加工技术现状及进展方向(1)国内研究现状车床尾座套筒现在差不多有专门多能够供参考的工艺规程,但大多工艺规程过于笼统,要找到较为详细的加工工艺规程和加工过程中所用的夹具专门困难。

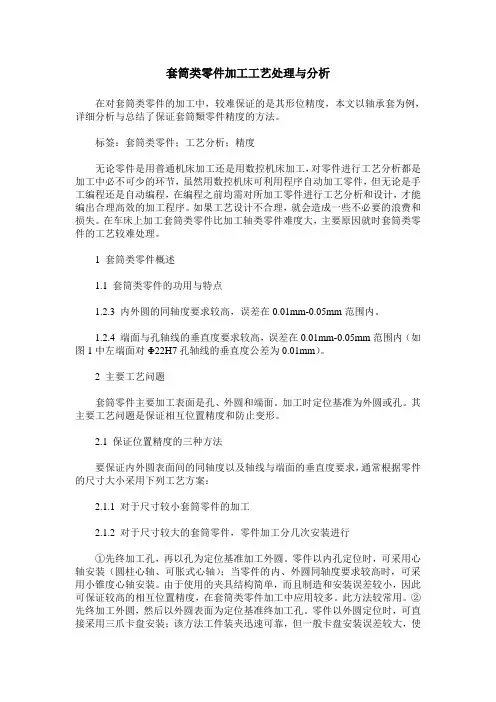

套筒类零件加工工艺处理与分析
套筒类零件加工工艺处理与分析在对套筒类零件的加工中,较难保证的是其形位精度,本文以轴承套为例,详细分析与总结了保证套筒類零件精度的方法。
标签:套筒类零件;工艺分析;精度无论零件是用普通机床加工还是用数控机床加工,对零件进行工艺分析都是加工中必不可少的环节,虽然用数控机床可利用程序自动加工零件,但无论是手工编程还是自动编程,在编程之前均需对所加工零件进行工艺分析和设计,才能编出合理高效的加工程序。
如果工艺设计不合理,就会造成一些不必要的浪费和损失。
在车床上加工套筒类零件比加工轴类零件难度大,主要原因就时套筒类零件的工艺较难处理。
1 套筒类零件概述1.1 套筒类零件的功用与特点1.2.3 内外圆的同轴度要求较高,误差在0.01mm-0.05mm范围内。
1.2.4 端面与孔轴线的垂直度要求较高,误差在0.01mm-0.05mm范围内(如图1中左端面对Φ22H7孔轴线的垂直度公差为0.01mm)。
2 主要工艺问题套筒零件主要加工表面是孔、外圆和端面。
加工时定位基准为外圆或孔。
其主要工艺问题是保证相互位置精度和防止变形。
2.1 保证位置精度的三种方法要保证内外圆表面间的同轴度以及轴线与端面的垂直度要求,通常根据零件的尺寸大小采用下列工艺方案:2.1.1 对于尺寸较小套筒零件的加工2.1.2 对于尺寸较大的套筒零件,零件加工分几次安装进行①先终加工孔,再以孔为定位基准加工外圆。
零件以内孔定位时,可采用心轴安装(圆柱心轴、可胀式心轴);当零件的内、外圆同轴度要求较高时,可采用小锥度心轴安装。
由于使用的夹具结构简单,而且制造和安装误差较小,因此可保证较高的相互位置精度,在套筒类零件加工中应用较多。
此方法较常用。
②先终加工外圆,然后以外圆表面为定位基准终加工孔。
零件以外圆定位时,可直接采用三爪卡盘安装;该方法工件装夹迅速可靠,但一般卡盘安装误差较大,使得加工后工件的相互位置精度较低。
如果欲使同轴度误差较小,则须采用定心精度较高的夹具,如弹性膜片卡盘,液性塑料夹头、经过修磨的三爪自定心卡盘和软爪等。
机械加工工艺规程设计—机床夹具与工件定位
一般情况把夹紧元件和中间传动机构统称为夹 紧机构。有的时候以上三者也会混在一起,很难区 别。
对夹紧装置的基本要求
1) 夹紧时应保证工件的定位,而不能破坏工件的定位。 2) 夹紧力的大小应适宜,既要保证工件在整个加工过程 中位置稳定不变,还不能产生振动、变形和表面损伤。 3) 应根据生产类型设计相应的夹紧机构。 4) 为防止夹紧后自动脱开,夹紧机构须具备良好的自锁 性能。
只考虑切削力(或切削矩)对夹紧的影响,并假设工艺系 统是刚性的,切削过程是稳定不变的,然后找出加工过程中对 夹紧最不利的状态,按静力平衡原理求出夹紧力,最后乘上安 全系数(粗加工取2.5-3,精加工取1.5-2)。
在实际夹具设计中,对于夹紧力的大小并非所有情况都要 用计算确定。如手动夹紧用经验法或类比法。
有些重、大、复杂的工件,往往先在待加 工处划线,然后装上机床,按所划的线进行找 正定位。
适用场合:生产批量较小,毛坯精度较低, 以及大型工件等不宜使用夹具的粗加工中。图4-6 工件划线找正装夹工件的装夹方法
2.机床专用夹具装夹法 所谓机床专用夹具,是 指为某零件的某道工序而专门设计制造的夹具。
2)经验类比法。前面说过,精确计算夹紧力的大小是件很 不容易的事,因此在实际夹具设计中,有时不用计算的方法 来确定夹紧力的大小。如手动夹紧机构,常根据经验或用类 比的方法确定所需夹紧力的数值。但对于需要比较准确地确 定夹紧力大小的,如气动、液压传动装置或容易变形的工件 等,仍有必要对夹紧状态进行受力分析,估算夹紧力的大小。
图4-20 辅助支承应用 1—加工面 2—辅助支承
图4-21 推式辅助支承 1—支承滑柱 2—推杆 3—半圆键 4—手柄 5—钢球
机械工艺夹具毕业设计186套筒十字槽铣削专机设计
毕业设计(论文)说明书题目套筒十字槽铣削专机设计目录第一章前言 (3)1.1铣床简介 (3)1.1.1铣床的发展历史 (3)1.1.2铣床的分类 (3)第二章铣床内部结构的各项性能校核 (4)2.1确定电动机类型 (4)2.2外部传动件的校核 (4)2.2.1带传动各项性能校核 (5)2.2.2齿轮传动各项性能校核 (7)2.2.3轴的各项性能校核计算 (9)第三章附铣床各图 (12)文献参考 (13)前言毕业设计是学生在学完教学计划所规定的全部课程后,总结在校学习成果,应用自己所学知识和能力进行的一次综合性的大实践,在校学习的最后一环,必将对毕业后的工作产生深远的影响。
毕业设计培养和锻炼自己对所学知识的灵活应用,通过毕业设计,可以掌握正确的设计方法和设计思维方法,进一步提高自己有关机械制造工艺及设备方面的设计能力,提高制图、计算、文字叙述、运用各种标准、规范、手册的能力,学会调查研究、理论联系实际、锻炼查阅、分析研究国内外有关资料的能力,巩固并扩大知识领域和视野,学习本专业范围内与设计题目有关的专业知识,使自己得到更好的锻炼,以能够胜任将来的工作的需要。
随着现代机械工业的发展,机床的种类越来越繁多,机床的功能越来越多,为了适应当今机械生产中的特殊要求,专用机床的应用越来越广泛。
之所以选择套筒十字槽铣削专机设计作为我的设计题目,是因为我发现以前的铣床虽然功能不少,但是有很多不足之处,比如对工件大批量生产不能满足,而且生产效率不高,对一些有特殊要求的工件也不能进行批量生产。
基于这个前提,我选择了铣削类的专机设计,主要是针对套筒十字槽的铣削进行加工。
通过本次设计,可以生产出一种铣床满足套筒十字槽的铣削标准化批量生产,这种铣床既可以满足特殊的加工要求又节省了时间、减少了劳动力。
本毕业设计的目的是设计出一种铣削类的专用机床,让它只对套筒十字槽这一类材料进行铣削加工。
本机床结构简单、集中化程度高、针对性强、工作效率高、能够适应在生产批量大的生产中的要求。

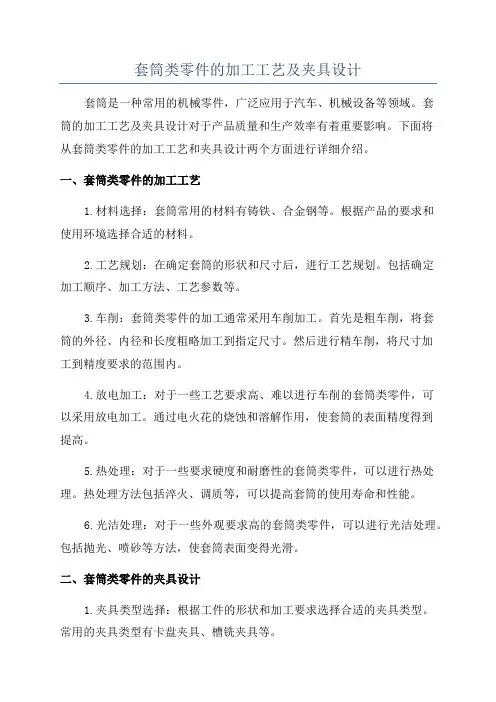

套筒类零件的加工工艺及夹具设计
套筒类零件的加工工艺及夹具设计套筒是一种常用的机械零件,广泛应用于汽车、机械设备等领域。
套筒的加工工艺及夹具设计对于产品质量和生产效率有着重要影响。
下面将从套筒类零件的加工工艺和夹具设计两个方面进行详细介绍。
一、套筒类零件的加工工艺1.材料选择:套筒常用的材料有铸铁、合金钢等。
根据产品的要求和使用环境选择合适的材料。
2.工艺规划:在确定套筒的形状和尺寸后,进行工艺规划。
包括确定加工顺序、加工方法、工艺参数等。
3.车削:套筒类零件的加工通常采用车削加工。
首先是粗车削,将套筒的外径、内径和长度粗略加工到指定尺寸。
然后进行精车削,将尺寸加工到精度要求的范围内。
4.放电加工:对于一些工艺要求高、难以进行车削的套筒类零件,可以采用放电加工。
通过电火花的烧蚀和溶解作用,使套筒的表面精度得到提高。
5.热处理:对于一些要求硬度和耐磨性的套筒类零件,可以进行热处理。
热处理方法包括淬火、调质等,可以提高套筒的使用寿命和性能。
6.光洁处理:对于一些外观要求高的套筒类零件,可以进行光洁处理。
包括抛光、喷砂等方法,使套筒表面变得光滑。
二、套筒类零件的夹具设计1.夹具类型选择:根据工件的形状和加工要求选择合适的夹具类型。
常用的夹具类型有卡盘夹具、槽铣夹具等。
2.夹紧力设计:根据套筒的材料和形状,设计夹具的夹紧力。
夹紧力要足够大,保证工件的刚性和位置精度。
3.夹具定位设计:设计夹具的定位方式,保证工件在加工过程中的位置精度。
常用的定位方式有销针定位、销楔定位等。
4.夹具结构设计:根据套筒的特点和工艺要求,设计夹具的结构。
包括夹具机构、夹具部件的尺寸和材料等。
5.夹具刀具设计:根据加工工艺的要求,设计夹具的刀具。
包括车刀、铣刀等。
刀具要具备良好的切削性能和耐磨性。
6.夹具的安装和调试:根据设计要求,进行夹具的安装和调试。
确保夹具能够正常工作并满足加工要求。
以上是关于套筒类零件的加工工艺及夹具设计的详细介绍。
加工工艺的合理选择和夹具的设计可以有效提高套筒类零件的加工效率和产品质量。

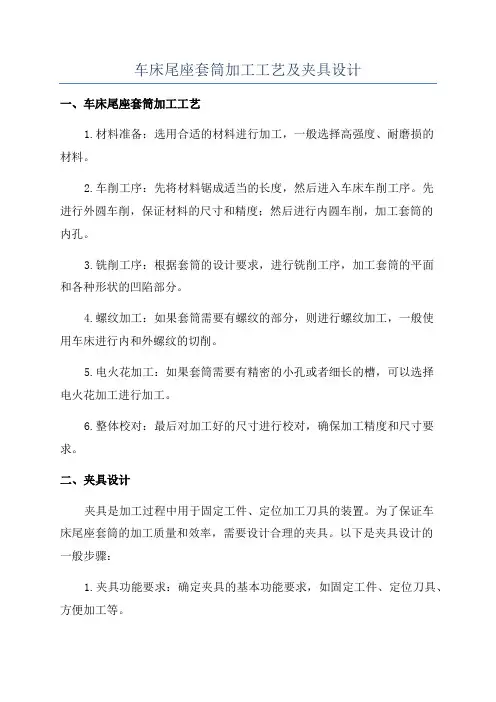

车床尾座套筒加工工艺及夹具设计
车床尾座套筒加工工艺及夹具设计一、车床尾座套筒加工工艺1.材料准备:选用合适的材料进行加工,一般选择高强度、耐磨损的材料。
2.车削工序:先将材料锯成适当的长度,然后进入车床车削工序。
先进行外圆车削,保证材料的尺寸和精度;然后进行内圆车削,加工套筒的内孔。
3.铣削工序:根据套筒的设计要求,进行铣削工序,加工套筒的平面和各种形状的凹陷部分。
4.螺纹加工:如果套筒需要有螺纹的部分,则进行螺纹加工,一般使用车床进行内和外螺纹的切削。
5.电火花加工:如果套筒需要有精密的小孔或者细长的槽,可以选择电火花加工进行加工。
6.整体校对:最后对加工好的尺寸进行校对,确保加工精度和尺寸要求。
二、夹具设计夹具是加工过程中用于固定工件、定位加工刀具的装置。
为了保证车床尾座套筒的加工质量和效率,需要设计合理的夹具。
以下是夹具设计的一般步骤:1.夹具功能要求:确定夹具的基本功能要求,如固定工件、定位刀具、方便加工等。
2.工件定位:根据尺寸和形状要求,确定工件在夹具中的定位方式,如使用止削装置、夹紧块等。
3.工件固定:确定工件在夹具中的固定方式,如使用螺栓、夹紧块、弹性夹具等。
4.夹具切削力分析:根据加工过程中的切削力分析,确定夹具的刚性和耐力要求,避免因切削力导致夹具变形或破坏。
5.夹具结构设计:根据以上要求,设计夹具的结构和形状,包括夹具底座、定位装置、夹紧装置等。
6.夹具制造和安装:根据设计图纸制作夹具零部件,然后进行组装和安装。
以上是车床尾座套筒加工工艺及夹具设计的基本介绍,具体的加工工艺和夹具设计需要根据实际情况进行详细分析和设计。
合理的加工工艺和夹具设计可以提高加工效率和产品质量。
车床尾座顶尖套工艺规程及铣槽夹具设计说明书
1 绪论1.1设计的目的能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识,正确的解决一个零件在加工中的定位、夹紧以及合理制定工艺规程等问题的方法,培养分析问题和解决问题的能力。
通过对零件某道工序的夹具的设计夹具的训练,提高结构设计的能力。
本次设计也是理论联系实践的过程,并学会用手册、资料等,增加解决工程实际问题的独立工作能力。
1.2设计任务及要求制作成批量生产(5000台)中等复杂程度零件(车床尾座顶尖套)的机械加工工艺规程和铣槽工序中所需要的专用夹具的设计。
设计任务要求:1.零件的工艺性分析及选择毛坯2.机械加工工艺过程卡及铣槽工序卡3.夹具装配图和零件图4.设计说明书1.3设计的内容及步骤1.3.1工艺规程的设计1)对零件进行工艺分析。
(1)对零件机器结构中的作用及零件图上技术要求进行分析。
(2)对零件主要加工表面尺寸,形状及相对位置精度,表面粗糙度及主要技术条件进行分析。
(3)对零件的材质、热处理及工艺性进行分析。
通过以上分析,以便在工艺过程中切实加以保证。
2)选择毛坯的制造方式,绘制零件毛坯综合示意图。
选择毛坯应以生产批量的大小来确定,跟据批量大小的生产规模决定毛坯形式及制造方法,根据有关资料确定各个加工表面的总余量,并把各余量加在零件图各有关位置上,在毛坯图上标出相关尺寸。
3)制定零件的机械加工工艺路线(1)制定工艺路线,在对零件和毛坯进行分析的基础上制定零件的加工工艺,它包括确定加工方法、确定安排加工顺序、确定定位夹紧方法,以及安排热处理、检验以及其他辅助工序等。
(2)选择定位基准,合理选定各工序的定位基准,当工序定位基准与设计基准不重合时,需要对它的工序尺寸进行换算。
(3)选择机床及夹具、刀具、量具。
机床设备及工艺装备的选用应当既要保证加工质量,还要经济合理。
(4)加工余量及工序间尺寸与公差的确定。
根据工艺路线的安排,计算铣槽相关工序加工余量。
其工序间尺寸公差按经济精度确定。
套筒加工工艺及夹具设计
目录摘要 (2)第1章 (3)1.1零件的分析 (3)1.2零件的作用 (3)第2章 (4)2.1确定毛坯的制造形式 (4)2.2定位基准的选择 (5)2.2.1粗基面的选择 (5)2.2.2精基面的选择 (5)2.2.3拟定工艺路线 (6)2.3工艺方案的比较分析 (7)2.4选择刀具具、量具 (8)2.4.1刀具的选择 (8)2.4.2选择量具 (8)2.5机械加工余量、工序尺寸的及毛坯尺寸的确定 (9)2.5.1外圆表面加工余量 (9)2.5.2长度方向的加工余量 (9)2.5.3内孔的加工余量 (9)2.6确定切削时间及基本时间 (10)2.6.1粗加工切削用量的的选择 (10)2.6.2精加工切削用量的选择 (10)2.7零件图 (14)第3章专用夹具设计 (15)3.1夹具概述 (15)3.2夹具的分类 (15)3.2.1 通用夹具 (15)3.2.2专用夹具 (15)3.2.3可调夹具 (16)3.2.4组合夹具 (16)3.3定位基准的选择 (16)3.4工件在夹具上加工的精度分析 (16)3.4.1影响加工精度的因素 (16)3.5切削力和加紧力计算 (18)3.6夹具体的设计 (18)3.7夹具设计中的特点 (18)3.8夹具图 (19)毕业设计总结 (19)致谢 (21)参考文献 (22)摘要机械制造工装夹具设计是一个非常重要的学习环节,它一方面要求我们通过设计能获得综合应用过去所学过的全部课程进行工装夹具设计的基本能力,另外,这也是以后做好毕业设计进行一次综合训练和准备。
通过本次设计可以把自己在平时课堂学习的知识都实践,提高夹具设计的能力。
培养自己的思考能力,在以后的工作中能不断思考工作方法,提高生产效率,减少不必要的动作,提高安全系数。
为了提高劳动生产率,保证加工质量,降低劳动法强度,需做一种专用夹具,省去加工中繁琐的工序。
我们已经学习了机械制造工艺和夹具,对夹具设计有了初步的了解。
套筒座夹具课程设计CAD文件
套筒座夹具课程设计CAD文件一、教学目标本课程旨在通过CAD软件的教学,使学生掌握套筒座夹具的设计原理和方法,培养学生的设计能力和创新意识,提高学生的工程实践能力。
知识目标:使学生掌握套筒座夹具的设计原理、方法和步骤,了解相关机械设计规范。
技能目标:使学生能够熟练使用CAD软件进行套筒座夹具的设计,提高学生的绘图能力和设计技巧。
情感态度价值观目标:培养学生对工程技术的兴趣和热情,增强学生的创新意识,提高学生解决实际工程问题的能力。
二、教学内容本课程的教学内容主要包括套筒座夹具的设计原理、设计方法和步骤,以及CAD软件的使用技巧。
具体包括以下几个方面:1.套筒座夹具的设计原理:介绍套筒座夹具的作用、分类和设计要求。
2.套筒座夹具的设计方法:讲解套筒座夹具的设计流程、设计方法和设计要点。
3.套筒座夹具的设计步骤:详细介绍套筒座夹具设计的各个环节,包括需求分析、方案设计、结构设计、参数计算、绘图等。
4.CAD软件的使用技巧:讲解CAD软件的基本操作、绘图技巧和设计方法。
三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式进行教学。
具体包括以下几种方法:1.讲授法:通过讲解套筒座夹具的设计原理、设计方法和步骤,使学生掌握相关理论知识。
2.案例分析法:通过分析实际案例,使学生了解套筒座夹具的设计过程和注意事项。
3.实验法:通过实际操作CAD软件进行套筒座夹具的设计,使学生掌握软件的使用技巧。
4.讨论法:学生进行小组讨论,分享设计经验和心得,提高学生的创新能力和团队合作能力。
四、教学资源为了支持本课程的教学,我们将准备以下教学资源:1.教材:选用权威、实用的教材,详细介绍套筒座夹具的设计原理、设计方法和步骤,以及CAD软件的使用技巧。
2.参考书:推荐学生阅读相关参考书籍,以加深对套筒座夹具设计和CAD软件使用的理解。
3.多媒体资料:制作精美的PPT课件,直观地展示套筒座夹具的设计过程和CAD软件的操作界面。
自动定心弹簧套筒夹具设计(优.选)
自定心弹簧套筒夹具设计课程名称:机械制造课程设计专业:弹药工程与爆炸技术班级学号:学生姓名:指导教师姓名:能源与水利学院目录课程设计任务书 01.序言 (1)2.夹具概述 (1)2.1夹具特点 (1)2.2夹具设计步骤 (3)2.2.1对专用夹具的基本要求 (3)2.2.2专用夹具设计步骤 (4)3.夹具的结构设计 (5)3.1工件分析及定位 (5)3.2 定心夹具的选择 (5)3.3 自动定心弹簧套筒夹具的结构原理 (6)3.4夹具结构选择 (6)3.5夹具具体结构设计 (7)3.5.1 弹簧套筒的结构具体设计 (7)3.5.2 固定套具体设计 (8)3.5.3 夹具体具体设计 (9)3.5.4螺母设计 (10)4. 夹紧力分析 (11)4.1弹簧套筒的夹紧力W (11)5. 误差分析计算 (12)5.1定位误差分析 (12)5.2定心误差分析 (13)6. 注意事项 (13)7.绘制夹具零件图与总装图 (14)8.总结 (14)9.参考文献 (15)能源工程系课程设计任务书课程名称机械制造技术基础课程代码80s06102设计时间2014. 12.29~2015.01.07指导教师孙永满专业弹药工程与爆炸技术班级126011 姓名贡芬云课程设计任务(题目)及要求1)、课程设计任务(题目):设计如图夹具一套(零件直径φ30);1)、编写设计说明一份(夹具原理、特点等);2)、设计夹具装配图、零件图;2、要求1)、按课题任务书编号随机抽取,一旦确定,不得随意调换;2)、学生应在老师指导下独立完成。
指导教师(签名):教研室主任(签名):年月日年月日1.序言根据教学计划安排,本次课程设计集中 2 周时间进行。
本课程设计是《机械制造技术基础》课程教学的重要组成部分。
通过本次课程设计,使同学们进一步加深对本门课程的认识,接触一下实际工程的实例,培养同学的理论联系实际、自己动手解决实际问题的能力,为今后参加工作打下良好的基础。
套筒加工工艺及夹具设计
零件的加工工艺编制,在机械加工中占有非常重要的地位,零件工艺编制得合不合理,这直接关系到零件最终能否达到质量要求;夹具的设计也是不可缺少的一部分,它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。
套筒零件的主要加工表面为孔和外圆表面。外圆表面加工根据精度要要求可选择车削和磨削。孔加工方法的选择比较复杂,需要考虑零件的结构特点、孔径大小、长径比、精度和粗糙度要求以及生产规模等各种因素。对于精度要求较高的孔往往还要采用几种不同的方法顺次进行加工。本次设计的油缸,为保证孔的精度和表面质量将先后经过粗镗、半精镗、精镗和滚压等四道工序加工。
Sleeve components main processing surface for hole and outer annulus surface. The outer annulus face work needs to request according to the precision to be possible to choose the turning and the grinding. The hole processing method's choice is quite complex, needs to consider the components the unique feature, the aperture size, the length to diameter ratio, the precision and roughness request as well as the scale of production and so on each kind of factor. Often must use several different methods regarding the accuracy requirement high hole to carry on the processing in order. This design's cylinder, will pass through half finished boring, the finished boring, the fine articulation and the trundle successively for the guarantee hole's precision and the surface quality and so on four working procedure processings
套筒类零件的加工工艺与夹具设计
摘要零件的加工工艺编制,在机械加工中占有非常重要的地位,零件工艺编制得合不合理,这直接关系到零件最终能否达到质量要求;夹具的设计也是不可缺少的一部分,它关系到能否提高其加工效率的问题。
本文对套筒类零件作了简要概述,并对零件的工艺进行了分析,最后提出了零件加工工艺及夹具设计的制作流程,其设计方式更加简化、高效,提高了生产效率及保证加工精度。
关键字:工艺设计;基准选择;切削用量;定位误差套筒类零件的加工工艺与夹具设计一、概述(一)套筒零件的功用和结构特点套筒零件是机械加工中经常碰到的一种零件,它的应用范围很广。
例如:支承旋转轴的各种形式的轴承、夹具上的导向套、内燃机的汽缸套以及液压系统中的油缸等。
机器中的套筒零件起支承或导向作用。
由于功用不同,套筒零件的结构和尺寸有很大的差别,但结构上仍有共同的特点:零件的主要表面为不同轴度要求较高的内、外旋转表面;零件壁的厚度较薄:零件的长度一般大于直径等。
(二)套筒零件的技术要求套筒零件的主要表面是内孔和外圆,其主要技术要求如下:1、内孔内孔是套筒零件起支承作用或导向作用最主要的表面,它通常与运动着的轴、刀具或活塞相配合。
内孔直径的尺寸精度一般为2级,精密轴套有时取1级,油缸由于与其相配的活塞上有密封圈,故要求较低。
内孔的形状精度,一般应控制在孔径公差以内,有些精密轴套控制在孔径公差的1/2-1/3,甚至更严。
对于长的套筒除了圆柱度和同轴度外,还应注意孔轴线直线度的要求。
为保证零件的功能和提高其耐磨性,内孔表面粗糙度一般为3.2~0.2aaRR,有的高达0.05aR以上。
2、外圆外圆表面一般是套筒零件的支承表面,常以静配合或过渡配合同箱体或机架沙锅内的孔相连接。
外径的尺寸精度通常为2~3级;形状精度控制在外径公差以内;粗糙度一般为6.3~0.8aaRR。
1)内外圆之间的同轴度当内径的最终加工系将套筒装入机座后进行时,套筒内外圆间的同轴度要求较低;如果最终加工是在装配前完成时要求较高,一般为0.01~0.05mm。
车床尾座套筒加工工艺规程设计
键槽对称度的检验,采用键槽对称度量规进行检查
·
图A 内孔键槽量规
图B 外圆键槽量规
五、检验
5.3 检验莫氏四号锥孔
用标准莫氏四号锥塞规涂色检查工件 的锥孔,其接触面积应大于75%。
·
谢谢各位老师,
·
请各位老师指导!
四、机械加工工艺过程
4.1制造毛坯
下料: 棒料Ф80mm×165mm 锻造: 锻造尺寸Ф60mm×285mm 热处理:正火 ·
四、机械加工工艺过程
4.2.1 粗车
夹一端粗车外圆尺寸Ф 58mm,长200mm,车端面见平 即可。钻孔Ф 20mm,深188mm,扩孔Ф 26mm深188mm
·
四、机械加工工艺过程
4.2.2 粗车
倒头,夹Ф 58mm外圆并找正,车另外一端面外圆 至Ф 58mm,与上工序光滑接刀,车端面保证总长280mm。 钻孔Ф 23.5mm钻通
·
四、机械加工工艺过程
4. 3 热处理
调质28~32HRC 一般习惯将淬火加高温回火相结合的热处理称为调质处理。
· 作用:调质处理后得到回火索氏体组织,它的机械性能均 比相同硬度的正火索氏体组织为优,为后续加工作准备。
·
四、机械加工工艺过程
如下图用钢珠卡紧管件粗糙内壁的方法,可以用其对内壁高低 不平达2.5mm的管料车外圆。心轴5的外套6内有三个位于倾斜槽3内 的钢珠2,操作时,用手反转套筒卡紧后,卡紧力随着车削力的增加 而增加,故不会松动。当管料1有尾座顶尖4顶在支撑7上后,由于支 撑7有弹性,管料在车削中发热不影响车削过程。
车床尾座套筒加工工艺规程设计
·
姓名:
班级:
指导教师:
一、车床尾座结构图
典型套筒类零件加工工艺分析
江西冶金职业技术学院自学考试毕业设计(论文)题目:典型套筒类零件加工工艺分析系 (部):机械工程系专业名称数控技术应用姓名准考证号 0570********班级名称 08数控本科班提交时间摘要高效率、高精度加工是套筒类最主要特点之一。
利用套筒零件加工,其产品加工的质量一致性好,尤其在轮廓不规则、复杂的曲线或曲面、多工艺复合化加工和高精度要求的产品加工时,其优点是传统数控零件加工所无法比拟的。
随着科学技术飞速发展和经济竞争的日趋激烈,机械产品的更新速度越来越快,数控加工技术作为先进生产力的代表,在机械及相关行业领域发挥着重要的作用,机械制造的竞争,其实质是数控技术的竞争。
本次设计就是进行套类零件的数控加工工艺,对套类零件的加工工艺分析,并绘制零件图。
其中零件工艺规程的分析是此次论文的重点和难点。
关键字:套筒类零件;液压缸;工艺分析目录引言 (1)一、套筒类零件的结构特点及工艺分析 (1)1.1轴承套加工工艺分析加工 (1)1.2液压缸加工工艺分析 (2)二、套筒类零件加工中的主要工艺问题 (4)2.1 保证相互位置精度 (4)2.2 防止变形的方法 (6)三、套筒类零件的程序编程 (8)四、套筒类零件加工中的主要工艺问题 (11)4.1 保证相互位置精度 (11)五、套简类零件的功用及结构特点 (11)5. 1 套筒类零件技术要求 (12)5.2 套筒类零件的材料、毛坯及热处理 (13)结束语 (14)致谢 (15)参考文献 (16)典型套筒类零件加工工艺分析引言理想的加工程序不仅应保证加工出符合图样的合格工件,同时应能使数控机床的功能得到合理的应用和充分的发挥。
数控机床是一种高效率的自动化设备,它的效率高于普通机床的2~3倍,要充分发挥数控机床的这一特点,必须在编程之前对工件进行工艺分析,根据具体条件,选择经济、合理的工艺方案。
数控加工工艺考虑不周是影响数控机床加工质量、生产效率及加工成本的重要因素。
机械加工工艺编制及专用夹具设计
机械加工工艺编制及专用夹具设计基础知识1.工序:一个或一组工人,在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。
2.工步:当加工表面,加工工具和切削用量中的转速和进给量均保持不变的情况下完成的那一部分工序。
3.零件机构的工艺性:所设计的零件在满足要求的前提下,制造的可行性和经济性。
4.良好的结构工艺性:在现有工艺条件下既能方便制造,又有较低的制造成本。
5.主要表面:零件与其他零件相配合的表面或直接参与机器工作的表面,其余表面均为次要表面。
6.基准:用来确定零件上其他点,线,面之间几何关系的那些点,线,面等。
7.基准按其作用不同,分为设计基准和工艺基准。
8.工艺基准分为:定位基准,测量基准,装备基准。
项目11.机械加工工艺规程的作用1)机械加工工艺规程是组织车间生产的主要技术文件。
2)机械加工工艺规程是生产准备和计划调度的主要依据。
3)机械加工工艺规程是新建或扩建工厂,车间的基本技术文件。
2.工序卡中工序简图的画法1)根据到本工序结束为止的工件的实体形状,按投影关系画试图。
2)一般只标注有本工序所形成的尺寸,本工序所加工表面的几何公差,表面粗糙度等。
3)加工部位用粗实线,其他部位用细实线。
4)工序图上标明定位,夹紧符号。
3.制定机械加工工艺规程的原则1)目标方面的科学性2)实施方面的可行性3)技术方面的先进性4)劳动方面的安全性项目21.工序余量:指某一表面在一道工序中切除的金属层厚度。
2.确定加工余量的方法:经验估算法,查表修正法,分析计算法。
3.封闭环:尺寸链中在装配过程或加工过程最后形成的那一环。
4.组成环:尺寸链中对封闭环有影响的全部环。
5.减环与增环的判断方法:画箭头法,公式法。
项目31.孔系分为:平行孔系同轴孔系交叉孔系。
2.粗基准:用未加工过的毛坯表面作基准。
3.精基准:用已加工表面作基准。
4.粗基准选择原则:1)如果要求保证工件上某种重要表面的加工余量均匀,则应选用该表面为粗基准。
薄壁套筒零件的夹具设计
薄壁套筒零件的夹具设计夹具在机械加工中起着举足轻重的作用,特别是对于薄壁套筒零件的加工。
薄壁套筒零件一般壁厚薄、固度低,容易变形和变形难以控制,因此在夹持和加工过程中需要特殊的夹具设计来确保精度和质量。
本文将详细介绍薄壁套筒零件夹具的设计过程,包括定位、夹持和支撑等方面。
一、定位定位是夹具设计的第一步,其目的是确保工件在夹持过程中能够保持正确的位置和方向。
由于薄壁套筒零件壁厚较薄,容易变形,所以定位方式需要尽量减少对工件的应力,同时保证工件的准确定位。
1.定位方式常见的定位方式有圆柱定位、平面定位和边定位等。
对于薄壁套筒零件,可以选择合适的定位方式,如圆柱定位更适用于内径较小的套筒,而平面定位或边定位则更适用于外径较大的套筒。
2.定位点的选择定位点应选择在套筒的坚固部分,避免选择在壁厚较薄的区域。
在选择定位点时,需综合考虑夹具刚度、加工精度和变形控制等因素。
二、夹持夹持是夹具设计的核心要素,关系到薄壁套筒零件的加工质量和变形控制。
对于薄壁套筒零件,夹持应该均匀分布,使工件的变形得到控制。
1.夹紧方式常见的夹紧方式有机械夹紧、液压夹紧和真空吸附等。
针对薄壁套筒零件,有时机械夹紧会导致工件变形较大,此时可以考虑使用液压夹紧或真空吸附的方式来夹持工件,以减小变形。
2.夹紧力的控制对于薄壁套筒零件,夹紧力需要合理控制,既要保证工件的刚度,又要避免夹紧力过大造成工件变形。
夹持力的大小需要根据工件的特性和尺寸来确定,可以通过试验和经验总结来获得。
三、支撑1.支撑方式常见的支撑方式有固定支撑和活动支撑。
对于薄壁套筒零件,一般建议采用固定支撑方式,即通过固定支撑点来确保工件的形状和稳定性。
支撑点应选择在夹具上的坚固部位,避免选择在壁厚较薄的区域。
2.支撑点的选择支撑点的选择需要综合考虑切削力、工件变形和加工精度等因素。
一般来说,支撑点要避开加工区域,以防止支撑力对工件造成干扰。
综上所述,薄壁套筒零件的夹具设计需要注重定位、夹持和支撑等方面。
