光缆设计方案范文一、背景概述随着互联网和通信技术的快速发展，光缆作为重要的通信传输媒介，扮演着至关重要的角色。

随着网络带宽的需求不断提升，市场对高性能、高稳定性、高带宽的光缆需求也越来越大。

因此，本文将就一些地区的光缆设计方案进行详细阐述。

二、设计原则1.高可靠性：光缆设计应保证传输质量，最大程度上减少故障率，确保通信链路稳定性。

2.高带宽：光缆设计应考虑支持大带宽需求，充分满足未来的通信需求。

3.灵活可扩展性：光缆设计应具备良好的扩展性，以便未来根据需求进行升级和扩容。

三、光缆设计方案1.传输距离和传输速率在选择光缆种类时应根据传输距离和传输速率来进行判断。

在短距离传输中，多模光缆是首选，而在长距离传输中，单模光缆更加适合。

2.光缆布设规划在实际场地中，平行布设是一种较为常见的方式，通过敷设光缆并行于墙壁或积木之间，最大限度地节省空间。

此外，还可以考虑使用光缆管道进行布设，以便后续维护和替换。

3.光缆保护为了保证光缆的安全性和可靠性，需要采取以下措施：-光缆接头箱：安装在需要接头处的箱体，用于保护光缆末端接头。

-潜江槽：用于保护光缆的传输部分，避免外界的损坏和干扰。

-引流管：用于光缆的排水，防止水进入影响传输质量。

4.光缆测试和维护-光缆测试：在光缆敷设完毕后，需要进行光缆测试，确认传输质量是否达标，以及检查光缆的损耗情况。

-光缆维护：定期对光缆进行维护，包括清洁光缆和接头，确保传输质量。

5.光缆容量规划在规划光缆容量时，需要考虑未来的通信需求，避免容量不足的情况发生。

可以根据地区需求和发展规划来确定光缆的容量，并设计相应的备用光缆。

总结：本文对光缆设计方案进行了详细的阐述，从设计原则、光缆种类选择、布设规划、光缆保护、光缆测试和维护、光缆容量规划等方面进行了说明。

只有充分考虑到这些因素，才能保证光缆的稳定性和可靠性。

希望本文对光缆设计工程的实施有所帮助。

光缆实时监测技术在电力光纤通信网中的应用

２１００年第４期
华中电力
第２卷３

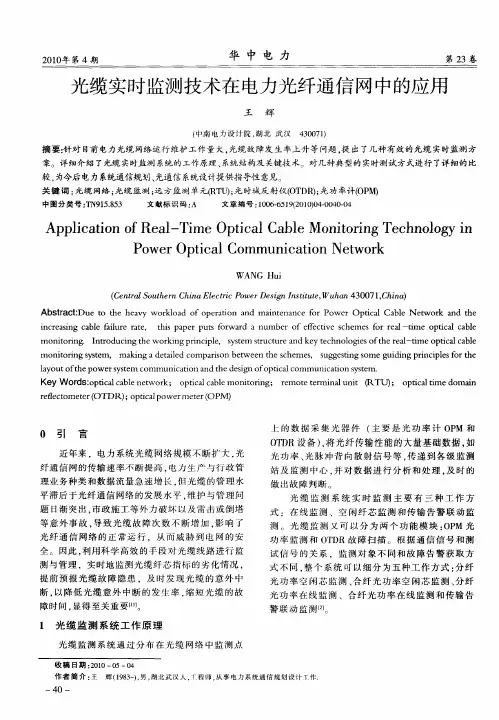

光缆实时监测技术在电力光纤通信网中的应用
王辉ｆ中南电力设计院，北武汉湖４Ｏ７）３Ｈ１Ｄ
摘要：针对目前电力光缆网络运行维护工作量大．光缆故障发生率上升等问题．出了几种有效的光缆实时监测方提
案。详细介绍了光缆实时监测系统的工作原理、系统结构及关键技术。对几种典型的实时测试方式进行了详细的比
较，为今后电力系统通信规划、光通信系统设计提供指导性意见。关键词：光缆网络；光缆监测；远方监测单元Ｔ）光时域反射仪（ＴＲ；功率计（Ｐ）Ｕ；ＯＤ１光０Ｍ
ｉｒａｉｇｃｂｅｆｉｅｒｔ，ｔｉｐｅｕｔｆｒｒｍｂｒｏｆｃｉｅｓｈｅｓｆｒｒａ —ｔｅｏｐｃｃｂｅｎｃｅｓｎａｌａｕｒａｅｌｈｓｐａｒｐｓｏｗａｄａｎｕｅｆｅｅｔｖｃｍｅｏｅｌｉｆ￣ａｌｍｉ
ｍｏｉｏｎｇＩｔｏｕｃｎｏｋｎｒｎｃｐｅｓｓｅｔｕｃｕｅａｄｋｙｔｃｏｌｇｅｆｈｅｒａ—ｔｅｏｉａａｌｎｔｒ．ｎｒｄｉｇｔｗｒｉｇｐｉｉｌ，ｙｔｍｓｒｔｒｎｅｅｈｎｏｉｓｏｔｅｉｈｅｌｉｐｔｃｌｂｅｍｃｍｏｉｏｎｇｓｓｅ，ｍａｉｔｉｄｃｍｐａｓｎｂｔｅｎｔｃｍｅ，ｓｇｓｉｏｅｇｉｉｇｐｒｎｉｌｓｆｒｔｎｔｒｙｔｍｉｋｎｇａｄｅａｌｏｅｉｒｏｅｗｅｈｅｓｈｅｓｕｇｅｔｎｇｓｍｕｄｎｉｃｐｅｈｅｏ

光缆在线监测系统在电力通信系统中的应用

光缆在线监测系统在电力通信系统中的应用摘要：随着我国科学技术水平的不断提高，各种先进的科学技术手段也逐渐开始与我国的电力通信行业进行有机融合，很多系统的设备、材料与技术等都不断进行着革新换代。

而光纤技术凭借其优点已经逐渐成为我国电力通信行业内主要运用的技术，其承担的电力通信行业的业务量甚至已经达到了整个行业的98%。

但所有通信技术都存在着缺点，光纤技术也不例外。

很多自然因素或人工因素都会导致光缆受到损害，从而导致电力通信行业产生不可挽回的损失。

由于光缆始终被深埋于地下，在发生故障后，我们很难在第一时间就精准掌握。

关键词：光缆在线监测系统；电力通信系统；应用1光缆在线监测系统的工作原理光缆在线监测系统的本质其实就是一个光纤网速测试系统，其主要是将计算机技术、通信技术、数据库、以及光纤测量技术等多种技术进行结合设计出来。

其具体的技术原理是先借助OTDR设备使光从波分装置中通过，并且将光开关作为载体，将其传输到被测光缆纤芯中，随后再借助OTDR设备对传输回来的信号进行较为深入的分析[2]。

这样，根据分析结果就可以定位到故障发生的位置，同时还会发出相应的提示音。

通过运用这种技术，工作人员就可以实时对故障的各方面信息进行了解。

当故障发生后，维修人员只需要借助OTDR设备就可在终端较为准确地掌握光缆发生故障的位置，避免了逐一排查造成的时间浪费，同时也避免故障时间过长造成的巨大损失。

将分析得到的结果与数据库中存储的光缆的原始数据进行比较，还能较为精准地掌握光缆的裂化程度以及剩余使用，寿命等，从而为光缆的管理工作提供精准的数据支持。

2管道光缆在线监测系统应用意义开展被淘汰管道、光缆、电缆外力破坏信息安全防护在线监测系统的科学研究，完成管道开挖、冲击、交叉钻孔等潜在危险因素的预防和报警，确保被淘汰管道的安全，确保管道和光缆的安全运行，提高电力通信互联网的安全系数。

同时，可以提高电力通信管道、光缆和电缆的安全系数，提高对各种洪水和外部破坏的抵抗能力，以及信息管理网络资源的配置能力，从而满足电网发展趋势各个阶段和领域的通信网络要求。

电力通信网光缆监测系统的实现

中图分类号：Ｐ０ｔＮ９５８３ＴＳ６Ｔ１．５文献标识码：Ｂ文章编号：０５—７４（０２０ —００ —０１０６１２０】６０１３
０前言
现代电力通信网络Ｅ趋复杂，ｌ通信设备的种类制
式剧增。通信网络的管理维护带来了巨大的困难。给光纤通信以其大容量、高密度的特征要求网络具有极高的可靠性和稳定性，一旦出现事故，造成的损失是巨大的。但随着网上光缆数量的增加以及早期铺设的光
一
测中心（）光缆监测站（）光功率监测（ｌ）ＭＣ、ＭＳ、ＣＰ、Ｉ以及计算机网络通信和数据库模块，这样就构成了典型的客户／务器的网络体系结构，ＴＰＩ为数服以Ｃ／Ｐ作
据与命令传输的通信协议。从高层角度来看，统软系件的结构模型如图１所示。
缆已有了一定的年限，缆线路的故障次数在增加。光采用传统的光缆线路维护管理模式，障查找困难，故排除故障时间长，响通信网的正常工作。影因此．实施对光缆线路的实时监测与管理．态观动
察光缆线路传输性能的劣化情况，时发现和预报光及
维普资讯
２ｏＯ２年第６期
电力孽镪ｃｆ童ｔ
１

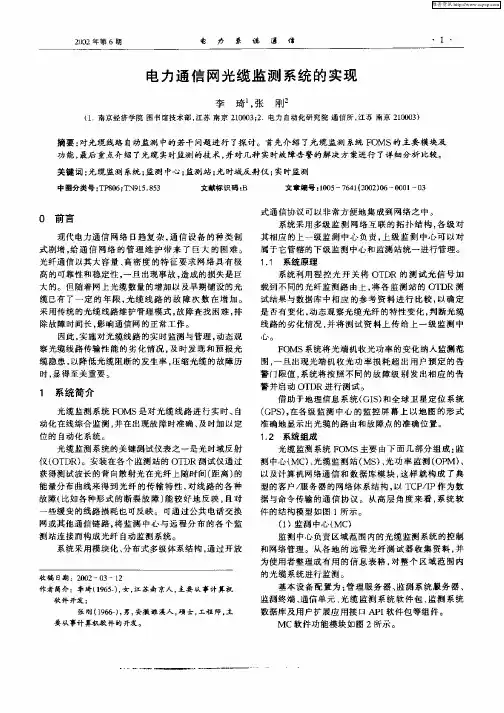

电力通信网光缆监测系统的实现
