交流发电机和电压调节器

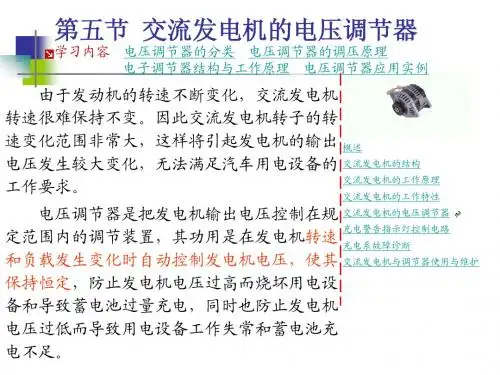

第五节 交流发电机的电压调节器(王字号)
第五节 交流发电机的电压调节器
学习内容 电压调节器的分类 电压调节器的调压原理 电子调节器结构与工作原理 电压调节器应用实例
（2）电子调节器
概述 交流发电机的结构
交流发电机的工作原理
交流发电机的工作特性 交流发电机的电压调节器 充电警告指示灯控制电路 充电系故障诊断 交流发电机与调节器使用与维护
第五节 交流发电机的电压调节器
第五节 交流发电机的电压调节器
学习内容 电压调节器的分类 电压调节器的调压原理 电子调节器结构与工作原理 电压调节器应用实例
（4）当UB下降到等于调节下限U1时 电阻R1、R2分压减小，当UR1＜UVS+Ube1， VS截止，VT1截止，VT2重新导通，磁场电路重新 被接通，发电机电压上升。 发电机电压升到调节上限时，VT2就截止，磁
第五节 交流发电机的电压调节器
学习内容 电压调节器的分类 电压调节器的调压原理 电子调节器结构与工作原理 电压调节器应用实例
（3）电脑控制调节器
电脑控制调节器是现代轿车采用的一 种新型调节器，由电负载检测仪测量系统 总负载后，向发电机电脑发送信号，然后 由发动机电脑控制发电机电压调节器，适
概述 交流发电机的结构
第五节 交流发电机的电压调节器
学习内容 电压调节器的分类 电压调节器的调压原理 电子调节器结构与工作原理 电压调节器应用实例
由于发动机的转速不断变化，交流发电机 转速很难保持不变。因此交流发电机转子的转 速变化范围非常大，这样将引起发电机的输出 概述 电压发生较大变化，无法满足汽车用电设备的 交流发电机的结构 交流发电机的工作原理 工作要求。 交流发电机的工作特性 电压调节器是把发电机输出电压控制在规 交流发电机的电压调节器 充电警告指示灯控制电路 定范围内的调节装臵，其功用是在发电机转速 充电系故障诊断 和负载发生变化时自动控制发电机电压，使其 交流发电机与调节器使用与维护 保持恒定，防止发电机电压过高而烧坏用电设 备和导致蓄电池过量充电，同时也防止发电机 电压过低而导致用电设备工作失常和蓄发电机的工作特性 交流发电机的电压调节器 充电警告指示灯控制电路 充电系故障诊断 交流发电机与调节器使用与维护
汽车发电机整流及电压调节原理
汽车交流发电机及电压调节器汽车使用的电源有蓄电池和发电机两种。
现代汽车采用交流发电机作为主要电源，蓄电池作为辅助电源。
在汽车行驶过程中，由发电机向用电设备提供电源，并向蓄电池充电。
蓄电池在汽车起动时提供起动电流，当发电机发出电量不足时，可以协同发电机供电。
与直流发电机相比，具有如下几个特点：体积小，质量轻在发动机低速运转时，仍能进行充电故障少，使用寿命长，保修简便调节器结构简单很少产生干扰波交流发电机的构造交流发电机的工作原理1.发电原理：在汽车用交流发电机中，由于转子磁极是鸟嘴形，其磁场的分布近似于正弦规律，所以交流电动势也近似于正弦波形，相位差互为120度。
2.整流原理：:硅二极管具有单向导电性。
在某一瞬间，正极二极管上那一项的电压最高，那一项的正极管子就获得正向电压而导通。
负极管上那一项的电压最低，那一项的负极管子就获得正向电压而导通。
实际上，在汽车交流发电机中选用的二极管，其允许的反向电压要高得多，可以承受电路中各种瞬时过电压对二极管的冲击。
3.励磁方法汽车用交流发电机最常用的是九管的交流发电机，也就是具有九个硅二极管的发电机。
其中六个硅二极管组成整流器，利用二极管的单向导电性将交流发电机产生的交流电压转变成直流电压，另外三个二极管提供通过发电机中的励磁绕阻的电流，称为励磁二极管。
九管交流发电机不仅可以控制充电指示灯指示蓄电池的充电情况，指示充电系统是否发生故障，还可以在停车时，提醒驾驶员断开点火开关。
由于二极管有0.6v的门坎电压，所以汽车用交流发电机只有在发电机在较高转速的时候才能自己发电，称为自励过程。
当发电机的转速较低时，由蓄电池供给电流，称为他励过程。
因此，交流发电机发电，要先经过他励过程，再经过自励过程。
工作原理如下：当开关闭合后，首先由蓄电池提供电流。
电路为：蓄电池正极→充电指示灯→调节器触点→励磁绕阻Rf→搭铁→蓄电池负极。
此时，充电指示灯由于有电流通过，所以灯会亮。
但发动机起动后，随着发电机转速提高，发电机的端电压也不断升高，。
交流发电机及调节器
图：带有调节器的发电机的工作特性图
2.双级电磁振动式调节器 1)原理电路图
2)构造
与单级电磁振动式电压调节 器的区别在于： （1）多设计了一对触点K2， 且K2直接搭铁； （2）调节电阻Rf 比单极式要 小得多。 3)工作原理 调节器不工作时，低速触点 K1闭合，高速触点K2处于断开 状态。 （1）发电机低速运转时，一 级触点K1工作；
4）充电系统不充电的排除
充电指示灯常亮 检查发电机驱动带挠度（应为5~7mm），否则应予调整 拆下发电机“B”端子导线，接通点 火开关，检查导线端子上有无电压 有 接上“B”端子导线，起动发动机怠 速运转，检测“B”端子上的电压UB UB=14.5V 0.3V 调节器内部充电指示灯控制电路故 障，需要更换调节器总成 UB<12V 无 发电机“B”端子至点火开关之间的 线路断路
图：硅整流发电机的一般励磁电路
2.整流过程 利用二极管的单向导电特性， 把交流电转变为直流电。
3.整流后发电机的输出电压 负载RL 两端的电压平均值： U=2.34UΦ ， UΦ ——相电压的有效值； 每个二极管上的平均电流： ID=I/3，I——负载电流；
2.4 发电机的特性
1.输出特性 ：U=C，I=f(n) 。
3.交流发电机调节器的分类
（1）电磁振动式调节器：通过触点开闭来 调节Ig 。 a.单级式：只有一对触点。 b.双级式：有两对触点。 （2）电子电压调节器：利用晶体管的开关 特性来调节Ig 。
• 电子电压调节器分类： 按结构形式分 晶体管式：由分立元件组成。 集成电路调节器；由集成电路（IC）组成。 按装配方式分 外装式：与交流发电机分开安装。 内装式：安装在交流发电机上。 按功能分 普通型： 多功能型： 按搭铁形式分 内搭铁型：与内搭铁型交流发电机配套使用。 外搭铁型：与外搭铁型交流发电机配套使用。
《发电机及调节器》PPT课件【2024版】
整理ppt
25
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
⑹风扇及皮带轮 交流发电机的前端装有带轮和风扇，由发动机
通过传动带驱动发电机的转子轴和风扇一起旋转。 风扇一般用低碳钢板冲压而成，在发电机工作时， 对发电机强制通风冷却。皮带轮一般用铸铁或铝 合金铸造而成。
整理ppt
26
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
当励磁绕组有电流通过
时，便产生磁场，转子
轴上的两个爪极分别被
磁化为N极和S极。
当转子旋转时，磁极交
替地在定子铁心中穿过，
形成一个旋转的磁场，
磁力线和定子绕组之间
产生相对运动，在三相
绕组中产生交流感应电
动势。
整理ppt
18
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
3）整流器 功用：将三相交流电变为直流电 组成：六只或八只硅二极管分别焊装在两块极板 （整流板）上而组成。
无刷交流发电机
整理ppt
7
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
根据中华人民共和国汽车行业标准QC/T73-93《汽 车电器设备产品型号编制方法》的规定，汽车交流 发电机型号组成如下：
整理ppt
变型序号 设计序号 电流等级代号 电压等级代号 产品代号
8
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
二极管组成。 1、整体式交流发电机的结构
整理ppt
11
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
它主要由定子、 转子、电刷、整 流器、前后端盖、 风扇及带轮等组 成（电压调节器 装在交流发电机 后端的防护罩内， 但不是交流发电 机的组成部分）。
交流发电机中电压调节器的作用
交流发电机中电压调节器的作用嘿，你问交流发电机中电压调节器的作用啊？那咱就来聊聊。
这电压调节器在交流发电机里那可重要得很呐。
首先呢，它能控制发电机输出的电压。
你想啊，要是没有它，那电压一会儿高一会儿低的，那可不行。
就像人开车，速度一会儿快一会儿慢，多吓人呐。
电压调节器就像个交警，指挥着电压别乱跑。
然后呢，它能保护电器设备。
要是电压太高了，那些电器可能就会被烧坏。
比如说你的手机啊、电脑啊啥的，可经不起太高的电压。
电压调节器就像个保镖，保护着这些电器不受伤害。
接着呢，它能让发电机工作得更稳定。
要是电压不稳定，发电机可能就会出毛病。
一会儿发电多，一会儿发电少，那可不行。
电压调节器就像个医生，给发电机看病，让它健健康康地工作。
还有啊，它能提高发电机的效率。
要是电压不合适，发电机可能就会浪费很多能量。
电压调节器就像个管家，
把能量管得好好的，让发电机不浪费。
我给你讲个事儿吧。
我有个朋友，他的车发电机出了问题。
一检查，原来是电压调节器坏了。
结果他的车一会儿能启动，一会儿又启动不了。
后来他换了个新的电压调节器，车就好了。
他说这下可知道电压调节器的重要性了。
总之呢，交流发电机中电压调节器的作用就是控制电压、保护电器、让发电机稳定工作、提高效率。
只要有了它，发电机就能好好干活，我们的电器也能安全使用。
让我们一起重视电压调节器，别让它出问题。
交流发电机的电压调节器
由于交流发电机的转子是由发动机通过皮带驱动旋转的，且发动机和交流发电机的速比为1. 7〜3,因此交流发电机转子的转速变化范围非常大，这样将引起发电机的输出电压发生较大变化，无法满足汽车用电设备的工作要求。
为了满足用电设备恒定电压的要求，交流发电机必须配用电压调节器,使其输出电压在发动机所有工况下基本保持恒定。
一、电压调节器的分类1．交流发电机电压调节器按工作原理可分为：（1）触点式电压调节器触点式电压调节器应用较早，这种调节器触点振动频率慢，存在机械惯性和电磁惯性，电压调节精度低，触点易产生火花，对无线电干扰大，可靠性差，寿命短，现已被淘汰。
（2）晶体管调节器随着半导体技术的发展，采用了晶体管调节器。
其优点是：三极管的开关频率高，且不产生火花，调节精度高，还具有重量轻、体积小、寿命长、可靠性高、电波干扰小等优点，现广泛应用于东风、解放及多种中低档车型。
（3）集成电路调节器集成电路调节器除具有晶体管调节器的优点外，还具有超小型，安装于发电机的内部（又称内装式调节器），减少了外接线，并且冷却效果得到了改善，现广泛应用于桑塔纳。
奥迪等多种轿车车型上。
（4）电脑控制调节器电脑控制调节器是现在轿车采用的一种新型调节器，由电负载检测仪测量系统总负载后，向发电机电脑发送信号，然后由发动机电脑控制发电机电压调节器，适时地接通和断开磁场电路，即能可靠地保证电器系统正常工作，使蓄电池充电充足，又能减轻发动机负荷，提高燃料经济性。
如上海别克、广州本田等轿车发电机上使用了这种调节器。
2．电子调节器按所匹配的交流发电机搭铁型式可分为：（1）内搭铁型调节器：适合于与内搭铁型交流发电机所匹配的电子调节器称为内搭铁型调节器；（2）外搭铁型调节器：适合于与外搭铁型交流发电机所匹配的电子调节器称为外搭铁型调节器。
在使用过程中，对于晶体管调节器，最好使用汽车说明书中指定的调节器，如果采用其他型号替代，除标称电压等规定参数与原调节器相同外，代用调节器必须与原调节、电压调节器的调压原理由交流发电机的工作原理我们知道，交流发电机的三相绕组产生的相电动势的有效值E $==Ce ①n (V)这里Ce为发电机的结构常数，n为转子转速，①为转子的磁极磁通，也就是说交流发电机所产生的感应电动势与转子转速和磁极磁通成正比。
交流发电机和电压调节器习题答案
第二章交流发电机和电压调节器习题一、填空题1、汽车充电系统由交流发电机、蓄电池、调节器及充电状态指示装置组成。
2、交流发电机的励磁方式有他励、自励两种。
3、硅二极管具有单向导电的特性，其正反向电阻不同，可用万用表的R*1档检查二极管的好坏。
4.三相同步交流发电机主要由转子总成、定子总成前后端盖、皮带、风扇及电刷等部件组成。
5.定子总成的作用是产生三相交流电动势。
它由定子铁芯、绕组，两块定子、绕组等组成。
6.硅整流器是利用硅二极管的单向导电性把交流电转换成直流电。
7.EQ1090系列汽车上装用的JFW132型无刷交流发电机，励磁绕组不是装在转子上，而是装在后端盖上。
8.电压调节器的作用是当发动机的转速发生变化，自动调节发电机励磁电流，使输出电压基本保持不变。
9.晶体管调节器一般由电子开关和开关控制、电压敏感电路三个基本部分组成。
10.硅整流发电机与传统直流发电机相比，具有体积小结构简单低速充电性能好，配用的调节器结构简单，对无线电的干扰小的优点。
11.汽车用硅整流发电机由一台三相同步交流发电机和一套六只硅二极管组成的整流器所组成的。
12.转子总成的作用是产生旋转磁场。
它由转子轴、励磁绕组、两块爪形磁极、滑环等组成。
13.定子绕组的连接方式有星形和三角形两种方式，硅整流发电机常采用星形。
14.前后端盖一般由铝合金制成，可以减小漏磁、轻便、散热性好。
15.国产硅整流发电机的电刷有两种结构，常称为绝缘电刷、搭铁电刷。
16.正管子的中心引线为正极，管壳为负极，常用红色字标明，或用红色绝缘物填充管内。
17.硅整流器的六只二极管接成三相桥式全波整流电路。
18.上海桑塔纳轿车用JFZ1813E型硅整流发电机的整流器安装在后端盖外侧。
19.九管硅整流发电机的特点是励磁电路中增加了三个小功率的励磁二极管。
20.中性点“N”对发电机外壳之间的电压叫做中性点电压，其值等于发电机直流输出电压的一半。
21.硅整流发电机是先由他励，再转入自励正常发电。
交流发电机及调节器
U=1.35UL=2.34UΦ 式中：UL—线电压；
UΦ—相电压。
35
广州汽车学院
汽车电器与电子控制系统
交流发电机的工作原理
交 流 发 电 机 的 整 流 原 理
36
广州汽车学院
汽车电器与电子控制系统
交流发电机的工作原理
三、发电机的励磁方式
1.励磁：将电源引入到磁场绕组使之产生磁场的过 程称为励磁。
31
广州汽车学院
汽车电器与电子控制系统
交流发电机的工作原理
3.二极管的导通原则如下:
（1）正极二极管
因三只二极管负极端相连， 故正极端电位最高者导通；
（2）负极二极管
因三只二极管正极端相连， 故负极端电位最低者导通。
（3）但一般地，同时导通 的管子总是两个，正、负管 子各一个。
4.整流过程 32
广州汽车学院
41
广州汽车学院
汽车电器与电子控制系统
交流发电机的工作特性
交流发电机工作特性 指发电机经整流后输出的 发电机直流端电压、电流与转速之间的关系。 包括以下特性：
A.输出特性
B.空载特性
C.外特性
42
广州汽车学院
汽车电器与电子控制系统
（4）无刷交流发电机(不需要电刷的发电机) 例 JFW1913
（5）永磁交流发电机(磁极为永磁铁制成的发电机)
3
广州汽车学院
汽车电器与电子控制系统
交流发电机及调节器
按整流器结构分为四类
(1)六管交流发电机 例JF1522A（CA141汽车 用）
(2)八管交流发电机 例JFZ1542（天津夏利 TJ7100汽车用）
2.方式：交流发电机励磁方式有自励和他励两种。
第3次交流发电机基本知识
通过以上分析可以发现，在转速变化时， 交流发电机端电压有较大变化；在转速恒定时， 由于输出电流的变化对端电压也有很大的影响。 因此，实际使用中交流发电机必须配用电压调节 器。
第五节 调节器概述
电压调节原理 调节器的种类
电压调节器的型号
5.1电压调节原理
根据电磁感应原理，发电机的感应电动势为
E CΦn
第三节 交流发电机的工作原理
1. 交流电动势的产生 2. 整流过程
3. 中性点电压
4. 激励方式
3.1
交流电动势的产生
交流发电机也是利用电磁感应原理发出交流电
动势的 。
当磁场接通直流电源时即被激励， 转子的爪极被磁化为N极和S极.其磁 力线由 N极出发，穿过转子与定子之 间很小的气隙进入定子铁心，最后又 通过气隙回到相邻的S极。
后 端 盖
内搭铁交流发电机
如果交流发电机
电刷组件的两个磁场 接线柱中，有一个直 接搭铁，另一个接调 节器，就称这种交流 发电机为内搭铁交流 发电机。
外搭铁交流发电机
如果交流发电机电 刷组件的两个“磁场” 接线柱都绝缘，并且有 一个通过开关接电源， 另一个接调节器，就称 这种交流发电机为外搭 铁交流发电机。
转子组成
1-滑环，2-轴，3-爪极，4-磁轭，5-激磁绕组
定 子 定子又称电枢，用以产生交流电动势，它由定子铁心 和定子绕组组成。定子铁心槽内嵌入三相对称定子绕组。
每相绕组的线圈个数和每个线圈的匝数必须完全相
同。每个线圈的节距必须相同。三项绕组的首端A、B、C 在定子槽内的排列须间隔120°。
UN=1/2 U
3.4 激励方式 交流发电机采用他励和自励结合的激磁方式，当 交流发电机输出电压低于蓄电池端电压时，发电机的 激磁电流由蓄电池供给，称为他励；当发电机输出电 压达到蓄电池电压时，发电机的激磁电流由自己供给， 称为自励。
交流发电机的电压调节器的原理
交流发电机地电压调节器频道：变频电机发布时间：2008-05-15由于交流发电机地转子是由发动机通过皮带驱动旋转地,且发动机和交流发电机地速比为1．7～3,因此交流发电机转子地转速变化范围非常大,这样将引起发电机地输出电压发生较大变化,无法满足汽车用电设备地工作要求.为了满足用电设备恒定电压地要求,交流发电机必须配用电压调节器,使其输出电压在发动机所有工况下基本保持恒定.一、电压调节器地分类1．交流发电机电压调节器按工作原理可分为：<1）触点式电压调节器触点式电压调节器应用较早,这种调节器触点振动频率慢,存在机械惯性和电磁惯性,电压调节精度低,触点易产生火花,对无线电干扰大,可靠性差,寿命短,现已被淘汰.<2）晶体管调节器随着半导体技术地发展,采用了晶体管调节器.其优点是：三极管地开关频率高,且不产生火花,调节精度高,还具有重量轻、体积小、寿命长、可靠性高、电波干扰小等优点,现广泛应用于东风、解放及多种中低档车型.<3）集成电路调节器集成电路调节器除具有晶体管调节器地优点外,还具有超小型,安装于发电机地内部<又称内装式调节器）,减少了外接线,并且冷却效果得到了改善,现广泛应用于桑塔纳.奥迪等多种轿车车型上.<4）电脑控制调节器电脑控制调节器是现在轿车采用地一种新型调节器,由电负载检测仪测量系统总负载后,向发电机电脑发送信号,然后由发动机电脑控制发电机电压调节器,适时地接通和断开磁场电路,即能可靠地保证电器系统正常工作,使蓄电池充电充足,又能减轻发动机负荷,提高燃料经济性.如上海别克、广州本田等轿车发电机上使用了这种调节器.2．电子调节器按所匹配地交流发电机搭铁型式可分为：<1）内搭铁型调节器：适合于与内搭铁型交流发电机所匹配地电子调节器称为内搭铁型调节器；<2）外搭铁型调节器：适合于与外搭铁型交流发电机所匹配地电子调节器称为外搭铁型调节器.在使用过程中,对于晶体管调节器,最好使用汽车说明书中指定地调节器,如果采用其他型号替代,除标称电压等规定参数与原调节器相同外,代用调节器必须与原调节器地搭铁形式相同,否则,发电机可能由于励磁电路不通而不能正常工作.对于集成电路调节器,必须是专用地,是不能替代地.二、电压调节器地调压原理由交流发电机地工作原理我们知道,交流发电机地三相绕组产生地相电动势地有效值Eφ==CeФn<V）这里Ce为发电机地结构常数,n为转子转速,Ф为转子地磁极磁通,也就是说交流发电机所产生地感应电动势与转子转速和磁极磁通成正比.当转速升高时,Eφ增大,输出端电压UB升高,当转速升高到一定值时<空载转速以上）,输出端电压达到极限,要想使发电机地输出电压UB 不再随转速地升高而上升,只能通过减小磁通Ф来实现.又磁极磁通Ф与励磁电流If成正比,减小磁通Ф也就是减小励磁电流If.所以,交流发电机调节器地工作原理是：当交流发电机地转速升高时,调节器通过减小发电机地励磁电流If来减小磁通Ф,使发电机地输出电压UB保持不变.触点式电压调节器通过触点开闭,接通和断开磁场电路,来改变磁场电流If大小；晶体管调节器、集成电路调节器等利用大功率三极管地导通和截止,接通和断开磁场电路,来改变磁场电流If大小.三、电子调节器结构与工作原理电子调节器有多种型式,其电路个不相同,但一般采用整体封装型式,不可拆卸,不能维修,只能整体更换.这里向大家介绍电子调节器地基本电路,实际电路要复杂地多,但工作原理可用基本电路工作原理去理解.1．外搭铁型电子调节器地基本电路晶体管调节器又称为电子调节器,图2－29所示为外搭铁型电子调节器地基本电路：基本电路是由三只电阻R1、R2 、R3,两只三极管VT1、VT2,一只稳压二极管VS和一只二极管VD组成.电阻R3既是VT1地分压电阻,又是VT2地负载电阻电阻R1和R2组成一个分压器,分压器R1、R2两端地电压为发电机电压UB,R1上得分压为：VT2是大功率三极管<NPN型）,和发电机地磁场绕组串联,起开关作用,用来接通与切断发电机地励磁电路；VT1是小功率三极管<NPN型）,用来放大控制信号；VD是续流二极管；磁场绕组由接通转为断开状态时<F端为+,B 端为－）,经二极管VD构成放电回路,防止三极管VT2被击穿损坏稳压管VS是感受元件,串联在VT1地基极电路中,并通过VT1地发射结并联于分压电阻R1地两端,以感受发电机地输出电压；UR1电压加在稳压管VS上,R1地阻值是这样确定地,当发电机输出电压UB达到规定地调整值时<如桑塔纳为13．5—14．SV）,UR1电压正好等于稳压管VS地反向击穿电压。
第二章-交流发电机及调节器PPT课件
.
27
• 2、电子电压调节器
晶体管调节器的基本电路通常由功率开关三极管、信号放大 和控制电路以及电压信号的检测电路等三部分电路所组成。
VT2是功率开关三极管，用来接通和切断磁场电路； 三极管VT1构成信号的放大和控制电路，它将电压检测电路 送来的信号进行放大处理后来控制功率三极管的导通和截止； 检测电路由电阻R1、R2和稳压管VS组成。
.
21
3. 外 特 性
外特性是指转速一定时，发电机的端电压与输 出电流的关系。即n＝常数时，U＝f(I)的曲线。
随着负载即输出电流的
增加，发电机的端电压会
很快下降，且转速越高，
下降的斜率越大。这是由
于随着输出电流的增加，
发电机定子绕组的压降也
会增加，而且转速越高，
定子绕组的阻抗越大，压
降就越大。
.
.
4
汽车用交流发电机的分类
• 3．按装用的二极管数量分 • 1）六管交流发电机 • 2) 八管交流发电机 • 3) 九管交流发电机 • 4) 十一管交流发电机
.
5
2.1 交流发电机的构造
交流发电机由转子、定子、整流器、 风扇、电刷及前后端盖组成。
1.转子 是电机的磁场部分，它主要 由两块爪极，磁场绕组和滑环等组成；
交流发电机所用的调节器按其结构特点 和工作原理大致可分为： 机械电磁振动式(触点式) 电子调节器两大类。
.
25
• 1. 电磁振动式调节器 1点电磁振动式调节器
R1调节电阻、 K1低速触点 、K2高速触点 双级电磁振动式电压调节器的优点是触点火花 小， 调节器的适用转速范围大，使用寿命长。
.
35
2、九管交流发电机的充电指示灯
交流发电机电压调节器的工作原理
交流发电机电压调节器的工作原理
发电机电压调节器是一种用来调整发电机输出电压的控制装置。
它的工作原理可以简单地描述为：
1. 检测电压：发电机电压调节器首先通过测量输出电压来检测发电机的状态。
2. 比较电压：将测量到的电压与设定值进行比较，以确定发电机是否需要进行调节。
3. 调节输出：如果电压太高，调节器会降低励磁电流，从而减少输出电压。
如果电压太低，则增加励磁电流以提高输出电压。
4. 反馈控制：发电机电压调节器通过不断监测输出电压并对其进行调节，以使发电机的输出电压始终保持在设定值范围内。
总之，发电机电压调节器的工作原理就是通过不断检测、比较、调节、反馈等过程来实现发电机输出电压的控制，以保证电源系统的稳定性和可靠性。
任务三 交流发电机及调节器
E 4.44KfN Ce n
E Ce n
由此可见，当交流发电机 结构一定时（结构常数Ce不 变），相电动势Eф和发电机转 速、磁通成正比。
二、 交流发电机整流原理
交流发电机三相交流电经6只硅整流 二极管组成的全波桥式整流电路整流后， 变为直流电输出
（三相全波桥式整流）
E Ce n
2、电压等级代号
电压等级代号用一位阿拉伯数字表示。 1——表示12V系统； 2——表示24V系统； 6——表示6V系统。
3、电流等级代号
电流等级代号也用一位阿拉伯数字表示。 见表2－1
1 2 3 4 电流等级代号 发电机额定电流 <19A <29A <39A <49A
4、设计序号 5、变型代号
如图2-17带充电指示灯的
（9管内搭铁交流发电机）电子调节器
发电机电压小于蓄电池时
充电指示灯的作用
1、提示驾驶员在发动机熄火后关掉点火开 关。 2、可以指示发电机是否有故障
交流发电机的构造 （普通）
交流发电机的结构分以下几部分:
端盖
风扇 带轮
电刷组件 整流器 转子
定子
一、 转子 1． 功用：产生 旋转磁场 2． 组成： 1）转子轴 2）集电环 3）爪极 4）磁轭 5）磁场绕组
转子——产生旋转磁场
转子——产生旋转磁 场
当励磁绕组有电流通过时，便产生磁 场，转子轴上的两个爪极分别被磁 化为N极和S极。如下页图所示 当转子旋转时，磁极交替地在定子铁 心中穿过，形成一个旋转的磁场， 磁力线和定子绕组之间产生相对运 动，在三相绕组中产生交流感应电 动势。
1． 功用：产生交流 （交变）电动势 2． 组成： 1）定子铁心 2）定子绕组
交流发电机及调节器的检测
定值时，原来亮的指示灯突然变暗、原来不亮的指示灯也亮了，此时的 电源电压就是调节器的调节电压；
3、如果电源电压较低时，两个指示灯亮度几乎一样，说明调节器有故 障或调节电压过低；如果电源电压高于调节电压最大值（14.5V或29V） 时，两个指示灯状态没有变化，说明调节器有故障或调节电压过高。
转子的检修
1、滑环的检查：
①洁净、无烧蚀、无严重的磨损。 ②与转子轴绝缘良好。
检修:细砂纸打磨，清洁。
2、电刷的检查：
电刷应在刷架内活动自如，高度不得低于新电刷的2/3（7mm） 否则应予以更换。
维修：更换，磨合。
3、激磁绕组的检查
①断路与短路的检查
万 用 表 法
两笔分接两滑环。 一般为几欧或十几欧。 若阻值为“∞”，说明绕组有断路；若阻值小于标准值， 说明绕组有匝间短路;若阻值明显过大,可能接触不良。
(3)集成电路式电压调节器的检测
当电流为4A时，电压应不大于1.5V。
３、电子调压器的就车判 断
(1)将一个量程为10A左右的电流表串接在调 节器“F”与发电机“F”之间.
(2)起动发动机，并逐渐提高转速,转速升到 800―1000r/min后电流随转速的升高而减 小，表明调节器是好的;否则调节器可能失 效.
试 灯 法
若试灯亮，说明绕组及滑环 无断路 若试灯不亮，说明绕组断路。
②绝缘性的检查
万用表法：R×10KΩ 档。
表笔：滑环.铁芯 表指针为“∞”，说明绝缘性良好。
交流试灯法：220V交流 电.
若试灯不亮，说明绝缘性 良好；
若试灯亮，说明绕组或滑 环有搭铁故障。
汽车交流发电机电压调节器原理
汽车交流发电机电压调节器原理交流发电机端电压受转速和负载变化的影响较大，因此必须配用电压调节器来控制电压。
电压调节器的功用是：在发动机转速和发电机上的负载发生变化时自动控制发电机的输出电压，使其保持恒定，防止发电机的电压过高而造成用电设备的损坏和蓄电池过充电，同时也防止发电机电压过低而导致用电设备不能正常工作和蓄电池充电缺陷。
1.电压调节原理根据电磁感应原理，发电机的感应电动势为EΦ=Cln①，其中Cl为常数，因此，交流发电机端电压的高低，取决于转子的转速n和磁极磁通①。
要保持电压恒定，在转速n升高时，应相应减弱磁通①，这可以通过减少励磁电流来实现；在转速n降低时，应相应增强磁通①，这可以通过增大励磁电流来实现。
2.电压调节器的类型交流发电机电压调节器分为触点式和电子式调节器两大类。
电子式又分为晶体管式和集成电路式，基本原理都是通过改变励磁电流的大小来控制电压的。
触点式电压调节器构造复杂，质量和体积大，触点易烧蚀，寿命短，对无线电干扰大，触点开闭动作迟缓，可靠性不高，目前已被淘汰。
3.晶体管式电压调节器晶体管式电压调节器是利用晶体管的开关特性，控制发电机的磁场电流，使发电机的输出电压保持恒定的。
下面以JFT106型晶体管电压调节器为例开展分析。
JFT106型晶体管电压调节器属于外搭铁型电压调节器,其电路原理图如图「26所示。
该调节器共有“+”、“F”和“一”三个接线柱，其中“+”接线柱与发电机磁场绕组的“F2”接线柱连接后经熔断器接至点火开关，“F”接线柱与发电机磁场绕组的“F1”接线柱连接，“一”接线柱搭铁。
该调节器由电压敏感电路和两级开关电路组成。
图1-26JFT106型晶体管调节器电路原理图电路中RI、R2、R3和稳压管VDl构成了电压敏感电路，稳压管VDI为稳压元件，RhR2、R3为构成分压器，将交流发电机的端电压开展分压后加在稳压管VDl的两端；随时检测发电机端电压的变化。
当稳压管VDl上的电压低于稳压管VDl的稳压值时，VDl稳压管截止；当稳压管VDl上的电压高于稳压管VDl的稳定电压时，稳压管VDl导通。
二章交流发电机及调节器研究报告
• 将负极管安装另一块铝制散热板上，称为 负整流板，也可用发电机后盖代替负整流 板。见图。
2020/7/5
整流管的安装
• 在正整流板上有一个 输出接线柱B（发电 机的输出端）。
• 负整流板上直接搭铁 。负整流板上一定和 壳体相联接。
• 整流板的形状各异， 有马蹄形、长方形、 半圆形等见图
2020/7/5
交流发电机的电路
2020/7/5
六、8管交流发电机
• 8管交流发电 机（如夏利车 用）和6管交 流发电机的基 本机构是相同 的，所不同的 是整流器有8 只硅整流二极 管
2020/7/5
8管交流发电机
• 其中6只组成三相全波桥 式整流电路，还有2只是 中性点二极管，1只正极 管接在中性点和正极之 间，1只负极管接在中性 点和负极，对中性点电 压进行全波整流。
第二章 交流发电机及调节器
• 概述 • 交流发电机的工作原理 • 交流发电机的结构 • 交流发电机的工作特性 • 交流发电机的电压调节器 • 交流发电机与调节器使用与维护
2020/7/5
学习目标
• 了解交流发电机的功用、分类； • 掌握发电机的结构、工作原理及检测维
修方法； • 掌握汽车充电系的组成、电路及检测维
2020/7/5
2.整流过程分析
2020/7/5
整流时二极管导通条件
• 对于三个正极管子（D1、D3、D5正极 和定子绕组始端相联），在某瞬时，电 压最高一相的正极管导通。
• 对于三个负极管子（D2、D4、D6负极 和定子绕组始端相联），在某瞬时，电 压最低一相的负极管导通。
• 但同时导通的管子总是两个，正、负管 子各一个。
发电机电压调节器原理一文读懂
发电机电压调节器原理一文读懂
一、概述
发电机的电压也必然随着转速的变化而变化，这与用电设备和蓄电池充电要求电压恒定相矛盾。
因此，发电机必须具有调节电压的装置，以便当发电机转速变化时，自动调节发电机的电压，使电压保持一定或保持在某一允许范围内，以防发电机电压过高或者过低，烧坏用电设备，使蓄电池过充电或者使蓄电池充电不足。
交流发电机的硅二极管具有单向导电特性，有阻止反向电流作用，它决定了蓄电池不可能向发电机放电而出现逆电流，所以无需设置逆电流截断器；又因为交流发电机具有自身限制输出电流不超过最大值的能力，故也不必配用电流限制器，仅需要1个电压调节器。
二、电压调节器调压的基本原理
在发电机转速变化时，要使电压保持一定，只有相应地改变磁极的磁通，即当n增高时减少声使电压保持一定。
而磁通声的大小取决于磁场电流，所以在转速变化时只要自动调节磁场电流就能使电压保持一定。
电压调节器就是根据这一原理进行电压调节。
三、FT61型双触点式电压调节器
1．结构
动触点在2个静触点中间形成一对常闭的低速触点K1，另一对常开的高速触点K2，能调节两级电压，故称为双级触点式。
高速静触点与金属底座直接搭铁。
对外只有点火（或“火线”、“电枢”、“A”、“S”、“+”）和磁场（或“F”）2个接线柱。
低速触点K1和加速电阻（助振电阻）R1、调节电阻（附加电阻）R2并联；高速触点K2与发电机激磁绕组并联；温度补偿电阻R3串人磁化线圈电路中。
另外还有电磁铁芯，磁化线圈、活动触点臂衔铁，拉力弹簧等。
2．工作过程
1）闭合点火开关，发动机不发动或者低速运转时，发电机不转或者转速很低，调节器火。
交流发电机及调节器
定子阻抗
Z r2 xL2 xL L
当转速很大时，定子线圈电阻可忽略，因此，定子阻抗随转子转速增大而 增大，使整个电路的阻抗增大，因此电流减小
电枢反应
感应磁场方向与转子磁场方向 相反，限制在定子中产生的感 应电动势的大小
在发电机中两种磁场：转子旋转磁场；感应磁场
空载特性 ❖ 空载特性曲线
❖发电机不带负载时，发电机的端电压和转速之间的关系
端盖 ❖ 作用：支撑转子，安装和封闭内部构件 ❖ 结构： ❖ 驱动端盖，前端盖 ❖ 整流端盖，后端盖
风扇 ❖ 通风使电机散热
皮带轮 ❖ 将发动机转矩通过皮带轮带动转子旋转
铝合金制成，漏磁小，重量 轻，散热性能好
电
电刷 正
刷
架极
管
后端 盖
散热 负极 板 转
定
前
管
子子端
盖
风 皮带 扇轮
电刷和电刷架 ❖ 装在后端盖上，引入磁场电流
允许的工作电流大，如ZQ50型二极管的正向平均电流为50A，浪涌电流为600A。 承受反向电压的能力高，可承受的反向重复峰值电压在270V左右，反向不重复峰值电压在300V
左右。 只有一根引线（引出电极） 根据引出电极的不同分为正二极管和负二极管。
几种电压及其大小
相电压：
线电压：
u
u 发电机直流输出电压：
外搭铁型晶体管电压调节器
信号检出部分
外搭铁式调节器工作原理
开关控制部分
电子开关部分 工作过程
＋UVS ＋UVS A B
C 内搭铁型交流发电机及电压调节器
JFT126、246型晶体管调节器
集成电路调节器
交流发电机电压检测法 检测点的电压与发电机的端电压成正比
交流发电机及电压调节器的使用维护
电池 的 电 能 ，同 时 还 容 易烧 坏 发 电机
励 磁 绕 组或 调 节 器 的 大 功 率 管 。
电 ，很 短 时 间 内就 会 把 整 流 管 烧 坏 。
所 以 ，在 更 换 或 重 新 安 装 蓄 电 池 时 ，
器 ）代 用 时 应 遵 循 以下 基 本 原 则 。 ，
① 额 定 电压 相 同 ： 节 器 的 额 定 调 标 准 电 压 通 常 有 ６ １ Ｖ、 ４ 等 三 Ｖ、 ２ ２ Ｖ
种 ， 分 别 与 ６ １ Ｖ、 ４ 发 电 机 配 Ｖ、 ２ ２ Ｖ 套 。 代 用 时 ， 节 器 的 额 定 电压 必 须 调 相 同 ， 则 不 能 正 常 工 作 ， 会 烧 毁 否 且 调节 器及 其它 电器设备 。
① 蓄 电池 必 须 正 确 连 接 ： 流 发 交
电机 均 为 负 极 搭 铁 ， 电池 也 必 须 负 蓄 极 搭 铁 。蓄 电池 正 极 与 发 电机 火 线 是 直 接相 连 的 ， 果蓄 电池 的 正 、 极 如 负 接 反 ， 电池 将 通 过 整 流 器 大 电流 放 蓄
⑥ 不 能 用 兆 欧 表 或 照 明 电检 验 交
流 发 电机 和 调 节 器 ：因 为 兆 欧 表 产 生 的 电压 和 照 明 电的 电压 远 远 超 出 了 发
② 功 率 匹 配 ： 调 节 器 的 额 定 电 当
压 与 发 电机 相 同 时 ， 节 器 能 够 提 供 调 发 电机 需 要 的 激 磁 电流 。例 如 ，Ｔ８ Ｆ １ 型 调 节 器 的 额 定 电流 为 １ Ａ， ８ 电压 为
调节 器都 不 能失控 。 节器 的这一 性 调
机 及 调 节 器 工 作 可 靠 ，在 总 线 路 中 ， 还 设 有 一 条 导 线 ， 发 电机 搭 铁 接 线 把 柱 与调 节器 搭铁 接线 柱连 接在 一起 ，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）转子
1、组成：交流发电机的转子是发电机的磁场部分，它主要由两块爪极、
磁场绕组、滑环及轴等组成
2、作用：产生磁场（在激磁绕组上加入激磁电流）
3、检测:
(1)测激磁绕组电阻R=3～4Ώ(2)测滑环和轴之间的绝缘性
(3)观察铁芯分布的均匀性 (4)观察滑环的光洁度
(5)测转子的径向跳动
（二）定子
1、组成：定子是产生和输出交流电的部件，又叫电枢，由定子铁心和
定子绕组组成。
定子铁心由相互绝缘的内圆带槽的环状硅钢片叠（三）整流器
（四）其它
炭刷、炭刷架、前、后端盖、风扇、皮带轮等；
四、交流发电机的工作原理
（一）工作原理
1、发电原理
Ea=EmSinωt
Eb=EmSin（ωt-120︒）
Ec=EmSin（ωt-240︒）
（二）整流原理
正极管导通是：加在正极管上的正向电压最高的管子导通。
负极管导通是：加在负极管上的反向电压最低的管子导通。
六管交流发电机的整流装置实际是一个由6个硅整流二极管组成的三相桥式整流电路，见图2．15（a）。
3个二极管VD2、VD4、VD6组成共阳极组接法，3个二极管VD1、VD3、VD5组成共阴极组接法。
每个时刻有2个二极管同时导通，其中一个在共阴极组，一个在共阳极组，同时导通的两个管子总是将发电机的电压加在负荷两端，见图2．15（c）
从曲线可以看出，随着转速的升高，端电压上升较快。
由他励转入自励发电时，即能向蓄电池进行补充充电。
这进一步证实了交流发电机低速充电性能好的优点。
空载特性是判定交流发电机充电性能是否良好的重要依据。
（二）输出特性
输出特性也称负载特性或输出电流特性，它是在发电机保持输出电压一定时，发电机的输出电流和转速之间的关系。
一般对标称电压为 12 V
由输出特性可以看出发电机在不同转速下输出功率的情况，它表明：
①发电机只需在较低的空载转速n1时，就能达到额定输出电压值，因此其具有低速充电性能好的优点。
空载转速值是选定传动比的主要依据。
②发电机转速升至满载转速n2时，即可输出额定功率的电能，因此其具有发电性能优良的特点。
空载转速值和满载转速值是使用中判断发电机技术性能优劣的重要指标，发电机出厂技术说明书中均有规定。
发电机的转速越高，端电压越高，输出电流也越大。
转速对端电压的影响较大。
六、交流发电机性能的改善
有的交流发电机除具有组成三相桥式整流电路的6个二极管外，还具有2个中性点二极管，其接线柱的记号为“N”。
中性点对发电机外壳（即搭铁）之间的电压U N是通过3个负极管三相半波整流得到的直流电压，所以U N＝（l／2）U o中性点电压一般用来控制各种继电器如磁场继电器、充电指示灯继电器等。
有的交流发电机还利用中性点的输出提高发电机的输出功率，见
发电机高速时，当中性点电压的瞬时值高于输出电压（平均电压14 V）时，从中性点输出的电流见图（a），其输出电路为：定子绕组→中性点二极管VD7→负载（包括蓄电池）→负极管→定子绕组。
当中性点电压瞬时值低于搭铁电位时，流过中性点二极管VD8的电流见图（b），其输出电路为：定子绕组→正极管→B接线柱→～负载（包括蓄电池）→中性点二极管VD8→定子绕组。
当交流发电机输出电流时，中性点的电压含有交流成分，即中性点三次谐波电压，且幅值随发电机的转速而变化，见图。
七、交流发电机的调节器
（一）调节器的功用：E=Cnφ
n↑---Φ↓--- Φ=L * I ↓ ---I ↓=U/R ↑+Rf
（二）电压调节原理
通过改变激磁回路的电阻值，来调节发电机的输出电压，使其保持稳定。
③当发动机升至较高转速，发电机的电压达到第一级调压值时，调节器线圈中的铁心电磁力克服弹簧力，使低速触点K1打开，但尚不能使高速触点K2闭合。
因为励磁电路中串入R1和R2，而R2阻值比R1大得多，使励磁电流减小，端电压下降，低速触点又闭合；低速触点K1重新闭合后，切去电阻R1＋R2，使励磁电流再次增大，端电压再次升高，低速触点再次打开。
如此循环下去，在低速触点不断开合振动下实现第一级电压的调节工作。
一级调压的励磁电路为：发电机正极→点火开关→调节器火线接线柱S→R1→R2→调节器磁场接线柱F→发电机励磁绕组→搭铁→发电机负极。
④发动机高速运转时，发电机的电压将超过第一级调压。
