卸料平台技术标准
悬挑式卸料平台安全技术规定范文
悬挑式卸料平台安全技术规定范文第一章总则第一条为了正确认识、规范和提高悬挑式卸料平台（以下简称卸料平台）的安全技术，保障作业人员的生命财产安全，根据国家相关法律法规，制定本规定。
第二条卸料平台的安全技术规定适用于各类卸料平台的设计、制造、安装、使用、维护、检测和培训。
第三条本规定中的卸料平台是指用于装卸货物、设备或人员的机械装置。
第二章设计要求第四条卸料平台的设计要求必须符合以下要求：（一）设计方案应满足规定的最小载荷能力和最大挑臂长度。
（二）设计方案应满足卸料平台的结构强度和稳定性要求，并保证其承载能力。
（三）设计方案应满足起升、降落和旋转的平稳性要求，并保证其操作平稳可靠。
（四）设计方案应考虑操作人员的人体工程学要求，确保其作业舒适和安全。
第五条卸料平台的设计方案必须经过专业设计人员设计，在设计中应考虑具体使用场景和工作需求，以确保卸料平台的安全性。
第三章制造和安装要求第六条卸料平台的制造必须满足以下要求：（一）使用符合国家标准或行业标准规定的材料，确保其满足设计要求。
（二）制造过程中要进行严格的质量控制，保证各个部件的质量和安全性。
第七条卸料平台的安装要求必须符合以下要求：（一）安装位置必须保证平稳，承重能力符合设计要求。
（二）安装过程中要按照相关标准进行操作，确保卸料平台的安全性。
第八条卸料平台的制造和安装必须由具备相关资质的企业进行，并经过相关部门的验收合格后方可投入使用。
第四章使用要求第九条卸料平台的使用必须符合以下要求：（一）使用前必须检查维修完好，各项功能正常。
（二）操作人员必须经过专业培训，并持有相关证书。
（三）遵守操作规程和安全操作流程，保证操作安全可靠。
（四）严禁在未经许可的情况下改变卸料平台的结构或增加额外负荷。
第十条卸料平台的使用过程中必须注意以下事项：（一）操作人员必须佩戴安全帽、安全带等个人防护装备。
（二）操作人员不得超过卸料平台的最大载荷限制。
（三）根据需求合理设置路障，确保操作区域的安全。
卸料平台搭设规范
一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。
二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为 2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。
本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋ф22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。
卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。
卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。
防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。
外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。
卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。
三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。
采用[18a槽钢作主梁，[14、[12槽钢作次梁，间距1000mm，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。
[14、[12槽钢次梁两端头焊接Φ25短钢筋，上面插Φ48×3.5钢管作防护栏杆。
防护栏杆高 1.2m，栏杆内侧挂密目安全网一道，下口设180mm 高挡脚板。
楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。
四、悬挑式卸料平台标准做法图悬挑式卸料平台平面示意图悬挑式卸料平台侧立面示意图U型环预埋示意图效果图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
卸料平台的安装、移位、拆除均采用塔吊并辅以人工配合。
为方便吊装并保证高空作业的安全，事先在工具式悬挑卸料平台两侧20#槽钢主梁边焊接平台吊装环。
卸料平台(讨论标准)

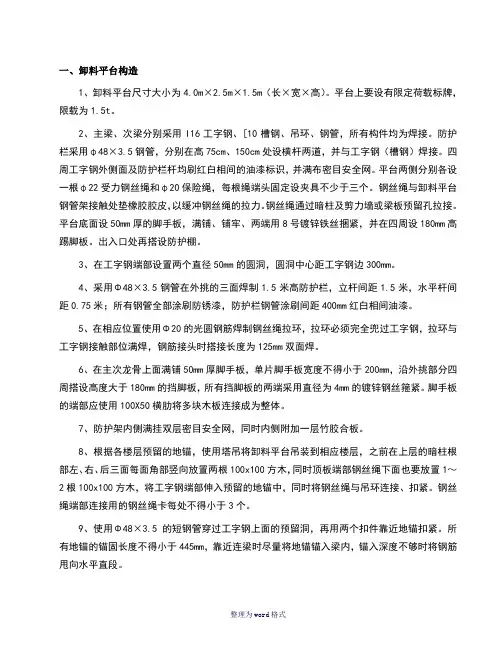

一、卸料平台构造1、卸料平台尺寸大小为4.0m×2.5m×1.5m（长×宽×高）。
平台上要设有限定荷载标牌，限载为1.5t。
2、主梁、次梁分别采用I16工字钢、[10槽钢、吊环、钢管，所有构件均为焊接。
防护栏采用φ48×3.5钢管，分别在高75cm、150cm处设横杆两道，并与工字钢（槽钢）焊接。
四周工字钢外侧面及防护栏杆均刷红白相间的油漆标识，并满布密目安全网。
平台两侧分别各设一根φ22受力钢丝绳和φ20保险绳，每根绳端头固定设夹具不少于三个。
钢丝绳与卸料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。
钢丝绳通过暗柱及剪力墙或梁板预留孔拉接。
平台底面设50mm厚的脚手板，满铺、铺牢、两端用8号镀锌铁丝捆紧，并在四周设180mm高踢脚板。
出入口处再搭设防护棚。
3、在工字钢端部设置两个直径50mm的圆洞，圆洞中心距工字钢边300mm。
4、采用Φ48×3.5钢管在外挑的三面焊制1.5米高防护栏，立杆间距1.5米，水平杆间距0.75米；所有钢管全部涂刷防锈漆，防护栏钢管涂刷间距400mm红白相间油漆。
5、在相应位置使用Φ20的光圆钢筋焊制钢丝绳拉环，拉环必须完全兜过工字钢，拉环与工字钢接触部位满焊，钢筋接头时搭接长度为125mm双面焊。
6、在主次龙骨上面满铺50mm厚脚手板，单片脚手板宽度不得小于200mm，沿外挑部分四周搭设高度大于180mm的挡脚板，所有挡脚板的两端采用直径为4mm的镀锌钢丝箍紧。
脚手板的端部应使用100X50横肋将多块木板连接成为整体。
7、防护架内侧满挂双层密目安全网，同时内侧附加一层竹胶合板。
8、根据各楼层预留的地锚，使用塔吊将卸料平台吊装到相应楼层，之前在上层的暗柱根部左、右、后三面每面角部竖向放置两根100x100方木，同时顶板端部钢丝绳下面也要放置1～2根100x100方木，将工字钢端部伸入预留的地锚中，同时将钢丝绳与吊环连接、扣紧。
悬挑式卸料平台规范
悬挑式卸料平台规范悬挑式卸料平台规范一、前言悬挑式卸料平台是一种常见的货物卸载设备，主要用于将货物从高处安全地卸下。
为了确保悬挑式卸料平台的正常工作和使用安全，制定本规范。
二、设计要求1. 所有悬挑式卸料平台应按照国家相关标准进行设计，并通过专业机械设备检测机构检测合格。
2. 悬挑式卸料平台的设计应具备稳定性和承重能力，能够适应所承载货物的重量和尺寸。
3. 悬挑式卸料平台的运行速度应适中，不能过快或过慢，确保货物的安全卸下。
三、安全要求1. 悬挑式卸料平台的操作台上应配有明确的警示标识，包括但不限于“危险”、“禁止入内”等。
2. 悬挑式卸料平台的操作台上应设有紧急停机按钮，便于操作人员在紧急情况下迅速停止设备运行。
3. 悬挑式卸料平台的操作台上应设有安全护栏，确保操作人员在操作过程中不会意外坠落。
4. 悬挑式卸料平台应配备稳定的支撑装置，防止设备在运行过程中发生侧倾或倾覆。
5. 悬挑式卸料平台的电气系统应符合国家相关标准，电气设备应正常工作，不得发生漏电、短路等故障。
6. 悬挑式卸料平台的液压系统应定期检测和维护，确保液压设备正常运行，不得泄漏或故障。
四、使用要求1. 悬挑式卸料平台的操作人员必须接受相关的操作培训，熟悉设备的使用方法和安全操作规程。
2. 悬挑式卸料平台在使用过程中，应严格按照设备的额定载荷进行装载和卸载货物，不得超载使用。
3. 悬挑式卸料平台在使用过程中，应遵循设备制造商的使用说明书，不得私自改装或修改设备。
4. 悬挑式卸料平台必须进行定期的检查和维护，确保设备的正常运行和安全使用。
5. 悬挑式卸料平台在停用时，应及时切断电源，并进行固定，以防止设备的无人操作或滑落。
五、责任分工1. 设备制造商负责提供符合规范要求的悬挑式卸料平台，并提供相应的产品使用说明书。
2. 使用单位负责按照规范要求使用悬挑式卸料平台，并进行设备的保养和维护。
3. 相关管理部门负责对悬挑式卸料平台的运行情况进行监督和检查，发现问题及时处理并追究相关责任。
全悬挑式卸料平台施工工艺标准

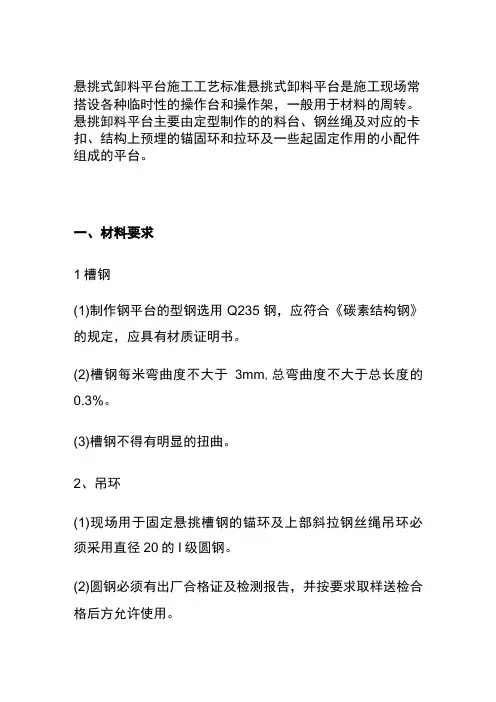

悬挑式卸料平台施工工艺标准悬挑式卸料平台是施工现场常搭设各种临时性的操作台和操作架，一般用于材料的周转。
悬挑卸料平台主要由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成的平台。
一、材料要求1槽钢(1)制作钢平台的型钢选用Q235钢，应符合《碳素结构钢》的规定，应具有材质证明书。
(2)槽钢每米弯曲度不大于3mm,总弯曲度不大于总长度的0.3%。
(3)槽钢不得有明显的扭曲。
2、吊环(1)现场用于固定悬挑槽钢的锚环及上部斜拉钢丝绳吊环必须采用直径20的I级圆钢。
(2)圆钢必须有出厂合格证及检测报告，并按要求取样送检合格后方允许使用。
3、钢丝绳钢丝绳选用6x37型A20mm光面钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于5个。
二、卸料平台加工卸料平台各构件均采用气割断料，确保端头平顺，依据施工图严格控制断料尺寸，确保加工顺利进行。
卸料平台各构件均采用焊接形式连接，其中槽钢连接为双面焊，焊脚尺寸不大于母材厚度，焊缝长度同较小尺寸构件的腹板高度；防护栏杆钢管与槽钢的焊接为双面焊，焊脚尺寸为3mm,长度为IoOmm;拉环与槽钢的连接为双面焊，焊缝高度为6mm,每面长度为100mm。
加工做法及要求：(1)平台钢框以两道相互平行、间距为2000mm的［18为主要受力构件，并以平行的5根［14a将其连成一体1［14a槽钢插入［18槽钢U口处，次梁单面与主梁腹板双面贴角焊。
(2)［18槽钢底部加焊［14a槽钢挡头作为支腿，并在槽钢边加焊300x300x20mm厚三角钢板，防止钢框受力时向楼层板内侧滑移，［18槽钢与［14a槽钢挡头采用单面坡口满焊，钢板与槽钢接触面采用围焊。
(3)每根［18槽钢上设置三道吊钩点：用拉环与槽钢的连接为双面焊，焊缝高度为IOmm,每面长度为100mm。
(4)平台吊绳采用6X37A20mm(抗拉强度1400N∕mm2),吊绳两端用卡环分别与上部拉环与平台上拉环连接；吊绳两端分别用5个夹具夹紧，第四个夹具与第五个夹具之间钢丝绳留有一定伸缩空间，以检测其它夹具是否有松动。
卸料平台搭设规范

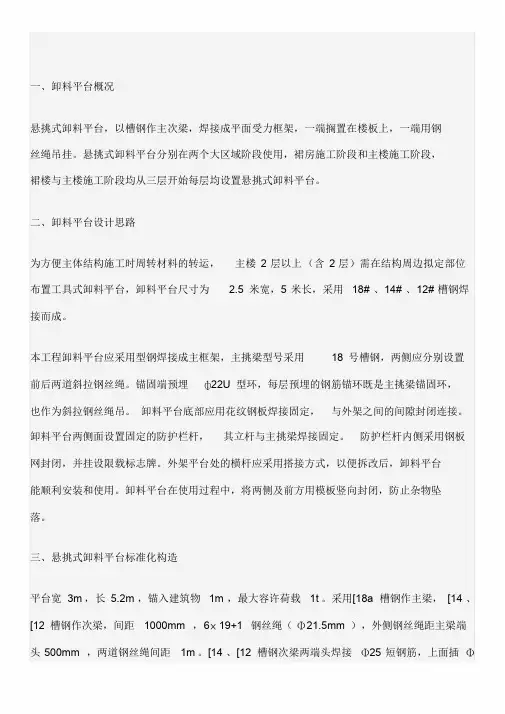

、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。
二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。
本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋φ22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。
卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。
卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。
防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。
外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。
卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。
三、悬挑式卸料平台标准化构造平台宽3m,长5.2m ,锚入建筑物1 m ,最大容许荷载11。
采用［18a槽钢作主梁，［14、［12 槽钢作次梁，间距IOOOmm , 6x19+1钢丝绳（①21.5mm ）,外侧钢丝绳距主梁端头50Omm ,两道钢丝绳间距1m。
［14、［12槽钢次梁两端头焊接①25短钢筋，上面插①48 x3.5钢管作防护栏杆。
防护栏杆高1.2m ,栏杆内侧挂密目安全网一道，下口设18Omm高挡脚板。
楼板内预埋①22钢筋锚环，固定［18a槽钢主梁。
四、悬挑式卸料平台标准做法图严丿 1 4#槽■1 2#槽钢3鉅•I一O O 'I gCXJ63花纹钢呻槽昶空■9X■?•JQOOP 1200j00Λ00ψ000Λ/ 2200Z 3000悬挑式卸料平台平面示意图豆丁旋工悬挑式卸料平台侧立面示意图U型环预埋示意图C豆丁施工效果图800此处为脚手架空档•使用时应张挂安全平网•并于平网上部铺设专用防滑脚手板，随楼 层周转使 □用口五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
卸料平台搭设
卸料平台搭设、拆除专项施工组织设计(方案) 一、说明：该平台搭设部位如部平面布置图所示。
搭设方法采用编号为SGTC闽-01-2003的《福建省建筑施工参考图册》（施工电梯卸料平台及防护门搭设）的要求进行搭设。
卸料平台搭设方法如下图所示：二、技术要求：1、本卸料平台专项施工方案采用双排钢管架。
2、卸料平台基础地面承载力应达到60KN/m2,并在其上浇筑200mm厚的C15混凝土垫层，地面承载力达不到60KN/m2时，必须进行夯实，且将混凝土强度等级提高到C20，并在其中配筋。
当平台架安装在混凝土楼面时，应对楼面进行强度验算，强度不够应对楼面进行加固处理。
3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm.4、卸料平台卸料层应满铺脚手板，脚手板应与架体绑扎牢固，且靠近升降机侧应高于靠近建筑物侧20～30mm。
5、卸料平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚板。
6、除满足以上要求外，卸料平台架还应符合国家现行有关标准的规定。
三、搭设材料要求：1、卸料平台架、连墙杆、卸荷拉杆及预埋插管均采用直径48mm×3.5mm的钢管，并符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定地3号普通钢管，其质量符合国家标准《碳结构钢》（GB/T700）中Q235-A级钢的规定。
2、卸料平台架采用可锻铸铁制作的扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定。
3、卸料平台架木脚手板应符合JGJ130中的材质要求。
材料选用表脚手板材料选用表四、施工要求1、搭设要求：1）相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内。
当平台架搭至连墙件的构造点时，应及时作连墙拉结，除立杆外，其余杆应采用整根钢管搭设，严禁对接使用。
2）纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50mm。
卸料平台制作与安装标准
卸料平台搭设方案绿城逸水苑3#、5#楼，剪力墙结构，地上分别为13层、15层，高度为39米、45米，为了在主体施工过程中转运材料方便，特搭设转料平台。
根据《建筑施工检查标准的要求》设计为悬挑式卸料平台。
一、设计依据1、《建筑施工高处作业安全技术规范》（JGJ80-91）2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）3、《钢结构设计规范》（GBJ17-88）4、《建筑施工安全检查标准》（JGJ59-99）二、设计方案2.1 规格：主梁长6米，次梁长1.8~2.0米，平台长3.6米。
2.2 主梁采用[16槽钢，次梁采用[10槽钢；采用公称直径为20mm 的钢丝绳。
三、制作规定3.1 槽钢、钢丝绳、钢管扣件、脚手板、钢板等材质符合要求。
腐蚀、变形、损坏、超过规范的禁止使用。
3.2 卸料平台所用槽钢应经过防锈处理，刷亮黄色油漆。
3.3 卸料平台焊接人员必须持证上岗，并在制作验收表中签字。
3.4 钢板吊环必须满焊于主梁槽钢外侧，主梁与次梁连接方式选用焊接，且焊缝高度不低于型材壁厚。
3.5 平台上满铺50mm厚木板，用扁钢固定牢靠。
扁钢中心每间距100mm打孔，用铁钉固定木板，扁钢端头焊接于主梁上。
3.6卸料平台在制作与安装之前，应对相关人员进行安全技术交底，并保留相关记录。
制作负责人共同验收签字后方可进行安装。
四、安装及验收规定4.1 安装前应检查确认卸料平台符合要求。
4.2 拉结点及预埋件埋置必须位于建筑结构上，可靠、安全、合理，保证钢丝绳张开角度在450~600之间。
严禁将钢丝绳拉接在脚手架上。
4.3卸料平台悬空端应略高于楼内固定端。
内部第二道钢丝绳应略松于端头位置处钢丝绳，每根钢丝绳一端必须加三道绳卡。
4.4 两侧防护栏杆必须与端部防护栏杆有连接固定措施，确保防护栏杆稳定、安全。
防护栏杆内侧使用竹胶板封闭，用铁丝绑扎牢靠。
4.5 卸料平台内外侧应挂限载标识牌及“当心坠落”警示牌，总荷载严禁超过设计容许荷载。
卸料平台验收规范及标准
卸料平台验收规范及标准
1、设备安装：专业设计，采用合格安全设备，安装合理，稳固可靠，符合高可靠性和安全要求。
2、性能试验：仪器设备安装后需进行阀门动作时间、运行噪声、振
动和性能试验，保证安全可靠使用。
3、管路和焊接：管路采用外径符合标准，较大型管路采用合理可见
技术连接，合格环氧树脂焊接，螺纹连接松动，焊缝无裂缝、熔池、烧毁
等缺陷。
4、气动调试：气动系统的调试应保证各阀门及其联动之间的运行动
作满足设计要求，并符合自动操作的要求。
5、电气控制：电气控制系统的调试要求各电源电路、控制电路、联
动电路及显示指示电路的运行要求符合设计要求，并符合可靠性要求。
建筑施工斜拉悬挑式卸料平台安全技术标准DBJ41∕T 225-2019
目次1总则 (1)2术语和符号 (2)2.1术语 (2)2.2符号 (2)3材料、构件 (6)4荷载 (7)4.1荷载的分类 (7)4.2荷载标准值 (7)5设计计算 (8)5.1一般规定 (8)5.2荷载组合 (8)5.3平台板的设计计算 (9)5.4次梁的设计计算 (11)5.5主梁的设计计算 (12)5.6斜拉钢丝绳的设计计算 (14)5.7平台的抗倾覆验算 (16)6构造 (17)6.1平台构造 (17)6.2吊点构造 (19)6.3斜拉钢丝绳构造 (20)6.4防护栏杆构造 (20)7施工 (21)7.1一般规定 (21)7.2安装 (21)7.3拆除 (22)8检查与验收 (23)9安全管理 (24)附录A斜拉悬挑式卸料平台的设计构造 (25)附录B斜拉悬挑式卸料平台构件选型表 (28)附录C河南省各城市的风压 (29)附录D斜拉悬挑式卸料平台安装验收记录表 (30)附录E斜拉悬挑式卸料平台检查记录表 (31)附录F风级与风速对照表 (32)本标准用词说明 (33)引用标准名录 (34)附：条文说明 (35)2术语和符号2.1术语2.1.1斜拉悬挑式卸料平台Cable-stayed cantilever material transfer platform以悬挑形式固定于建筑结构，设置在建筑物外侧，用斜拉钢丝绳与上部主体结构连接的材料临时周转平台。
2.1.2斜拉钢丝绳Cable-stayed wire rope用于建筑物主体结构与卸料平台之间连接的受力钢丝绳。
2.1.3吊点hosting point斜拉钢丝绳与主体结构的连接点，用于固定斜拉钢丝绳。
2.1.4钢丝绳斜拉环Cable-stayed ring of wire rope焊接在卸料平台主梁上的倒U型钢筋，用于斜拉钢丝绳与卸料平台主梁的连接。
2.1.5起重吊环Lifting ring焊接在卸料平台主梁上的4个倒U型钢筋，用于卸料平台安装或拆除时的吊运。
卸料平台搭设规范
一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。
二、卸料平台设计思路为方便主体结构施工时周转材料的转运，布置工具式卸料平台，卸料平台尺寸为主楼 2 层以上（含 2 层）需在结构周边拟定部位2.5 米宽， 5 米长，采用18# 、14# 、12# 槽钢焊接而成。
本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18 号槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋ф22U 型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。
卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。
卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。
防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。
外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。
卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。
三、悬挑式卸料平台标准化构造平台宽 3m ，长 5.2m ，锚入建筑物 1m ，最大容许荷载 1t 。
采用 [18a 槽钢作主梁， [14 、 [12 槽钢作次梁，间距 1000mm ，6×19+1 钢丝绳（Φ21.5mm ），外侧钢丝绳距主梁端头500mm ，两道钢丝绳间距 1m 。
[14 、[12 槽钢次梁两端头焊接Φ25 短钢筋，上面插Φ48 ×3.5 钢管作防护栏杆。
防护栏杆高 1.2m ，栏杆内侧挂密目安全网一道，下口设 180mm 高挡脚板。
楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。
四、悬挑式卸料平台标准做法图悬挑式卸料平台平面示意图悬挑式卸料平台侧立面示意图U型环预埋示意图效果图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
卸料平台搭设规范
一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。
二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。
本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋ф22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。
卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。
卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。
防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。
外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。
卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。
三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。
采用[18a槽钢作主梁，[14、[12槽钢作次梁，间距1000mm，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。
[14、[12槽钢次梁两端头焊接Φ25短钢筋，上面插Φ48×3.5钢管作防护栏杆。
防护栏杆高1.2m，栏杆内侧挂密目安全网一道，下口设180mm 高挡脚板。
楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。
四、悬挑式卸料平台标准做法图U型环预埋示意图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
卸料平台的安装、移位、拆除均采用塔吊并辅以人工配合。
为方便吊装并保证高空作业的安全，事先在工具式悬挑卸料平台两侧20#槽钢主梁边焊接平台吊装环。
卸料平台技术标准
物料平台16 构配件16.0.1工字钢：应符合GB/T706中关于热轧工字钢的规定，其型号应由计算确定。
16.0.2槽钢：应符合GB/T707中关于热轧槽钢的规定，其型号应由设计计算确定。
16.0.3圆钢：应符合GB/T702中关于热轧圆钢的规定，其型号应设计计算确定。
16.0.4钢丝绳：应符合GB/T8918关于圆股纤维芯钢丝绳的规定，其型号应由设计计算确定。
16.0.5绳卡：应与钢丝绳的规格相匹配。
16.0.6卡环：应与钢丝绳的规格相匹配。
16.0.7钢管：应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3#普通钢管或《碳素结构钢》（GB/T1700）中Q235-A级钢的规定。
16.0.8钢管扣件：应采用可锻铸铁制造，其标准应符合应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
16.0.9平台板：使用木脚手板应符合符合现行国家标准（GBJ5）2级材质标准，使用钢板应符合符合现行国家标准《碳素结构钢》（GB/T1700）中Q235-A级钢的规定。
16.0.10 花篮螺栓：应配合钢丝绳使用，且必须是OO型。
17 荷载17.1荷载分类17.1.1作用于物料平台的荷载可分为永久荷载（恒荷载）和可变荷载（活荷载）。
17.1.2 永久荷载（恒荷载）包括：物料平台的主梁、次梁、平台板、钢丝绳、吊环、防护栏杆及安全网等防护设施的自重。
17.1.3 可变荷载（活荷载）分为：（1）施工荷载，包括平台上的人员、材料和器具的自重。
（2）风荷载17.2荷载标准值17.2.1 永久荷载标准值按本规范表17.2.1采用。
表17.2.1永久荷载标准值17.2.2可变荷载标准值按本规范表17.2.2采用。
表17.2.2可变荷载标准值17.2.3 上述两个表中未包括的荷载标准值，查GB50009《建筑结构荷载规范》选取。
17.2.4 风荷载（1）作用于物料平台的水平风荷载，按本规范的（4.0.2-1）式计算;（2）在基本风压等于或小于0.35 kN/m 2的地区，物料平台使用高度小于50m 时，可不考虑风荷载的影响。
卸料平台标准规范化(初)
卸料平台1.常用地构造形式1.1落地式卸料平台1.1.1基本构造由Φ48×3.5钢管作为竖向受力杆件，通过扣件，将纵横向水平杆及剪刀撑与立杆连接搭设而成地平台架.1.1.2特点使用地材料简单，费用低，但位置相对固定，搭拆麻烦，需占用场地可能影响室外工程.1.1.3适用围适用于层数不多地多层建筑.1.2悬挑式卸料平台1.2.1基本构造以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂.1.2.2特点加工制作较为麻烦，但按拆方便，位置灵活，不受高度限制，不占用场地.1.2.3适用围使用于六层以上地高层建筑.当为多栋群体多层建筑时，考虑平台周转使用，建议采用此种形式地平台.2.悬挑式卸料平台2.1构造要求2.1.1悬挑式槽钢卸料平台应按现行地相应规进行设计，其结构构造应能防止左右晃动，计算书及图纸应编入施工方案.2.1.2悬挑式槽钢卸料平台地搁支点与上部拉接点，必须位于建筑物上，不得设置在脚手架等施工设备上.2.1.3 钢丝绳构造上两边各设前后两道，两道中地每一道均应作单道受力计算.2.1.4应设置4个经过验算地吊环.吊运平台时应使用卡环，不得使用吊钩直接钩挂吊环.吊环应用甲类3号沸腾钢制作.2.1.5平台吊装时，钢丝绳应采用专用地挂钩挂牢，采取其他方式时卡头地卡子不得少于3个.建筑物锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于口.2.1.6平台左右两侧必须装置固定地防护栏杆.平台上地脚手板应铺严绑牢，平台周围须设置不低于1.5m高地防护围栏，围栏里侧用密目安全网封严，下口设置180mm挡脚板，护栏上严禁搭设物品.2.1.7平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作.2.1.8平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复.2.1.9平台上应显著地标明容许荷载值.操作平台上人员和物料地总重量，严禁超过设计地容许荷载.应配备专人加以监督.2.2规化构造平台宽3m，长5m，锚入建筑物1m，最大容许荷载1.5t.采用[20a槽钢作主梁，[10槽钢作次梁，间距1000mm，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m.平台上满铺50mm厚脚手板.[10槽钢次梁两端头焊接Φ25短钢筋，上面插Φ48×3.5钢管作防护栏杆.防护栏杆高1.5m，栏杆侧挂密目安全网一道，下口设180mm高挡脚板.楼板预埋Φ20钢筋锚环，固定[20a槽钢主梁.在平台安装楼层以上两层处（约高出平台5.4m左右处）预埋Φ25钢筋，作为钢丝绳地拉环，两根钢丝绳要单独预埋拉环.2.3槽钢悬挑式卸料平台规做法图2.3.1附图1 槽钢悬挑式卸料平台平面图2.3.2附图2 槽钢悬挑式卸料平台剖面图2.3.3附图3 槽钢悬挑式卸料平台平面图（有挑板、阳台时）2.3.4附图4 槽钢悬挑式卸料平台剖面图（有挑板、阳台时）2.3.5附图5 槽钢悬挑式卸料平台立面图2.4设计验算实例（见附件一悬挑式卸料平台计算书）3. 落地式卸料平台3.1规化构造平台长4.8m，宽3.6m，采用钢管48×3.5搭设.搭设间距为：立杆地纵距b=1.20m，立杆地横距l=1.20m，立杆地步距h=1.20m.架体顶部满铺50mm厚脚手板，顶部四周搭设1.5m高防护栏杆，下口设180mm高挡脚板.架体外围连续设置剪刀撑，并在立杆侧满挂密目安全网一道.每隔两步与结构进行拉接两道（拉接做法参考脚手架规化手册中地连墙件做法）.3.2落地式卸料平台规做法图3.2.1附图6 落地式卸料平台平面图3.2.2附图7 落地式卸料平台立面图3.3设计验算实例（见附件二落地式卸料平台计算书）附件一悬挑式卸料平台计算书悬挑式卸料平台计算书计算依据《建筑施工安全检查规》(JGJ59-99)和《钢结构设计规》(GB50017-2003).悬挂式卸料平台地计算参照连续梁地计算进行.平台主梁地悬挑长度4.00m，平台宽度3.00m.次梁采用[10号槽钢U口水平，主梁采用[20a号槽钢U口水平，次梁间距1.00m.容许承载力均布荷载2kN/m2.一、次梁地计算次梁选择[10号槽钢U口水平槽钢，间距1.00m，其截面特性为面积A=12.74cm2,惯性距Ix=198.30cm4,转动惯量Wx=39.70cm3,回转半径ix=3.95cm截面尺寸b=48.0mm,h=100.0mm,t=8.5mm1.荷载计算(1)面板自重规值：规值为0.35kN/m2；Q1= 0.35×1.00=0.35kN/m(2)最大容许均布荷载为2.33kN/m2；Q2 = 2×1.00=2kN/m(3)槽钢自重荷载Q3=0.10kN/m经计算得到，荷载计算值q = 1.2×(Q1+Q3)+1.4×Q2= 1.2×(0.35+0.10)+1.4×2= 3.34kN/m2.力计算力按照集中荷载P与均布荷载q作用下地简支梁计算，计算简图如下最大弯矩M地计算公式为M=ql2/8= 3.34×3.002/8=3.75kN.m3.抗弯强度计算其中x ——截面塑性发展系数，取1.05；[f] ——钢材抗压强度设计值，[f] = 205.00N/mm2；经过计算得到强度=3.75×106/(1.05×39700.00)=89.97N/mm2；次梁槽钢地抗弯强度计算< [f],满足要求!4.整体稳定性计算其中b ——均匀弯曲地受弯构件整体稳定系数，按照下式计算：经过计算得到b=570×8.5×48.0×235/(3000.0×100.0×235.0)=0.78由于b大于0.6，按照《钢结构设计规》(GB50017-2003)附录B其值用b′查表得到其值为0.699经过计算得到强度=3.75×106/(0.699×39700.00)=135.05N/mm2；次梁槽钢地稳定性计算< [f],满足要求!二、主梁地计算卸料平台地钢绳按照《建筑施工安全检查规》作为安全储备不参与力地计算.主梁选择[20a号槽钢U口水平槽钢，其截面特性为面积A=28.83cm2, 惯性距Ix=1780.40cm4, 转动惯量Wx=178.00cm3,回转半径ix=7.86cm，截面尺寸b=73.0mm,h=200.0mm,t=11.0mm1.荷载计算(1)栏杆自重规值：规值为0.14kN/mQ1 = 0.14kN/m(2)槽钢自重荷载Q2=0.22kN/m经计算得到，静荷载计算值q = 1.2×(Q1+Q2) = 1.2×(0.14+0.22) = 0.43kN/m经计算得到，各次梁集中荷载取次梁支座力，分别为P1=(1.2×0.35+1.4×2)×0.50×3.00/2+1.2×0.10×3.00/2=2.59kNP2=(1.2×0.35+1.4×2)×1.00×3.00/2+1.2×0.10×3.00/2=5.00kNP3=(1.2×0.35+1.4×2)×1.00×3.00/2+1.2×0.10×3.00/2=5.00kNP4=(1.2×0.35+1.4×2)×1.00×3.00/2+1.2×0.10×3.00/2=5.00kNP5=(1.2×0.35+1.4×2)×1.00×3.00/2+1.2×0.10×3.00/2=5.00kNP6=(1.2×0.35+1.4×2)×0.50×3.00/2+1.2×0.10×3.00/2=2.59kN2.力计算悬挑卸料平台示意图悬挑卸料平台水平钢梁计算简图经过连续梁地计算得到各支座对支撑梁地支撑反力由左至右分别为R1=15.194kN,R2=12.155kN最大弯矩Mmax=13.265kN.m3.抗弯强度计算其中x ——截面塑性发展系数，取1.05；[f] ——钢材抗压强度设计值，[f] = 205.00N/mm2；N=R1/ctgα＝15.194/ctg39.81°＝12.662KN经过计算得到强度=13.265×106/1.05/178000+12.662×1000/2883=75.365N/mm2主梁地抗弯强度计算强度小于[f]，满足要求!4.整体稳定性计算其中b ——均匀弯曲地受弯构件整体稳定系数，按照下式计算：经过计算得到b=570×11.0×73.0×235/(5000.0×200.0×235.0)=0.46经过计算得到强度=13.27×106/(0.458×178000.00)=162.81N/mm2；主梁槽钢地稳定性计算< [f],满足要求!三、钢丝拉绳地力计算:拉钢绳地轴力RUi按照下面计算Rui＝R1/cosα＝15.194/cos39.81°＝19.779kN四、钢丝拉绳地强度计算:钢丝绳地容许拉力按照下式计算：其中[Fg] ——钢丝绳地容许拉力(kN)；Fg ——钢丝绳地钢丝破断拉力总和(kN)；计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)；——钢丝绳之间地荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；K ——钢丝绳使用安全系数，取10.选择拉钢丝绳地破断拉力要大于10×19.779/0.850=232.7kN.选择6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa，直径21.5mm.五、钢丝拉绳吊环地强度计算:吊环选用Φ25一级钢筋，面积A＝490.9 mm2F＝Rui ＝15.194/cos39.81°＝19.779kN吊环地最小截面面积计算（每个吊环按2个受拉截面积计算）：KtF/2×50＝2×19.779×103/（2×50）＝395.6mm2＜490.9mm2，选用Φ25钢筋满足要求.式中Kt――工作条件系数，取2.0.六、焊缝计算：1.在通过焊缝形心地拉力，压力或剪力作用下地焊缝强度按下式计算：正应力=N×sinγ/(lw×he)=19779×sin50.2°/(150×7)=14.47N/mm2；剪应力=N×cosγ /(lw×he)=19779×cos50.2°/(150×7)=12.06N/mm2；2.在其它力或各种综合力作用下，f,f共同作用处.综合应力[(f/t)2+τf2]1/2=18.8N/mm2＜160 N/mm2式中N──构件轴心拉力或轴心压力，取N＝19779N；lw──对接焊缝或角焊缝地计算强度，取lw=150mm；──作用力与焊缝方向地角度=50.2°；f──垂直于焊缝长度方向地应力；t──正面角焊缝地强度设计值增大系数,取1.0，τf──沿焊缝长度方向地剪应力；──角焊缝地强度设计值；160N/mm2hf──较小焊脚尺寸,取hf=10mm；he──角焊缝地有效厚度，he=0.7hf=7mm结论：计算得出地综合应力小于焊缝强度设计值=160N/mm2,所以满足要求!附件二落地式卸料平台计算书落地式卸料平台计算书计算参照《建筑施工扣件式钢管脚手架安全技术规》（JGJ130-2001）.一、基本计算参数平台架搭设高度为16.0m，采用地钢管类型为48×3.5.搭设尺寸为：立杆地纵距b=1.20m，立杆地横距l=1.20m，立杆地步距h=1.20m.落地平台支撑架立面简图落地平台支撑架立杆稳定性荷载计算单元图二、纵向支撑钢管地计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为：截面抵抗矩W = 5.08cm3；截面惯性矩I = 12.19cm4；纵向钢管计算简图1.荷载地计算：(1)脚手板与栏杆自重(kN/m)：q1 =0.000+0.350×0.300=0.105kN/m(2)堆放材料地自重线荷载(kN/m)：q21 = 0.000×0.300=0.000kN/m(3)施工荷载规值(kN/m)：q22 = 2.000×0.300=0.600kN/m经计算得到，活荷载规值q2 = 0.600+0.000=0.600kN/m2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下地弯矩.最大弯矩考虑为静荷载与活荷载地计算值最不利分配地弯矩和，计算公式如下:最大弯矩计算公式如下:最大支座力计算公式如下:静荷载q1 = 1.2×0.105=0.126kN/m活荷载q2 = 1.4×0.600+1.4×0.000=0.840kN/m最大弯矩Mmax=(0.10×0.126+0.117×0.840)×1.2002=0.160kN.m最大支座力N = (1.1×0.126+1.2×0.84)×1.20=1.376kN抗弯计算强度f=0.160×106/5080.0=31.43N/mm2纵向钢管地抗弯计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下地挠度计算公式如下:静荷载q1 = 0.105kN/m活荷载q2 = 0.600+0.000=0.600kN/m三跨连续梁均布荷载作用下地最大挠度V=(0.677×0.105+0.990×0.600)×1200.04/(100×2.06×105×121900.0)=0.549mm纵向钢管地最大挠度小于1200.0/150与10mm,满足要求!三、横向支撑钢管计算横向支撑钢管按照集中荷载作用下地连续梁计算集中荷载P取纵向板底支撑传递力，P=1.38kN支撑钢管计算简图经过连续梁地计算得到最大弯矩Mmax=0.619kN.m最大变形vmax=2.507mm最大支座力Qmax=6.020kN抗弯计算强度f=0.619×106/5080.0=121.88N/mm2支撑钢管地抗弯计算强度小于205.0N/mm2,满足要求!支撑钢管地最大挠度小于1200.0/150与10mm,满足要求!四、扣件抗滑移地计算纵向或横向水平杆与立杆连接时，扣件地抗滑承载力按照下式计算(规5.2.5):R ≤ Rc其中Rc ——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆地竖向作用力设计值；计算中R取最大支座反力，R=6.02kN单扣件抗滑承载力地设计计算满足要求!五、立杆地稳定性计算荷载规值作用于模板支架地荷载包括静荷载、活荷载和风荷载.1.静荷载规值包括以下容：(1)脚手架钢管地自重(kN)：NG1 = 0.149×16.000=2.382kN钢管地自重计算参照《扣件式规》附录A 双排架自重规值，设计人员可根据情况修改.(2)栏杆地自重(kN)：NG2 = 0.150×1.200=0.180kN(3)脚手板自重(kN)：NG3 = 0.350×1.200×1.200=0.504kN(4)堆放荷载(kN)：NG4 = 0.000×1.200×1.200=0.000kN经计算得到，静荷载规值NG= NG1+NG2+NG3+NG4 = 3.066kN.2.活荷载为施工荷载规值产生地荷载.经计算得到，活荷载规值NQ = 2.000×1.200×1.200=2.880kN3.不考虑风荷载时,立杆地轴向压力设计值计算公式N = 1.2NG + 1.4NQ六、立杆地稳定性计算立杆地稳定性计算公式其中N ——立杆地轴心压力设计值，N = 7.71kN；——轴心受压立杆地稳定系数,由长细比l0/i 查表得到；i ——计算立杆地截面回转半径(cm)；i = 1.58A ——立杆净截面面积(cm2)；A = 4.89W ——立杆净截面抵抗矩(cm3)；W = 5.08——钢管立杆抗压强度计算值(N/mm2)；[f] ——钢管立杆抗压强度设计值，[f] = 205.00N/mm2；l0 ——计算长度(m)；如果完全参照《扣件式规》不考虑高支撑架，由公式(1)或(2)计算l0 = k1uh (1)l0 = (h+2a) (2)k1 ——计算长度附加系数，按照表1取值为1.167；u ——计算长度系数，参照《扣件式规》表5.3.3；u = 1.75a ——立杆上端伸出顶层横杆中心线至模板支撑点地长度；a = 0.50m；公式(1)地计算结果：= 54.24N/mm2，立杆地稳定性计算< [f],满足要求!公式(2)地计算结果：= 44.68N/mm2，立杆地稳定性计算< [f],满足要求!如果考虑到高支撑架地安全因素，适宜由公式(3)计算l0 = k1k2(h+2a) (3)k2 ——计算长度附加系数，按照表2取值为1.032；公式(3)地计算结果：= 62.14N/mm2，立杆地稳定性计算< [f],满足要求!模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患.表1 模板支架计算长度附加系数k1表2 模板支架计算长度附加系数k2以上表参照杜荣军：《扣件式钢管模板高支撑架设计和使用安全》。
卸料平台搭设规范
一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。
二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。
本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋ф22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。
卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。
卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。
防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。
外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。
卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。
三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。
采用[18a槽钢作主梁，[14、[12槽钢作次梁，间距1000mm，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。
[14、[12槽钢次梁两端头焊接Φ25短钢筋，上面插Φ48×3.5钢管作防护栏杆。
防护栏杆高1.2m，栏杆内侧挂密目安全网一道，下口设180mm 高挡脚板。
楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。
四、悬挑式卸料平台标准做法图U型环预埋示意图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
卸料平台的安装、移位、拆除均采用塔吊并辅以人工配合。
为方便吊装并保证高空作业的安全，事先在工具式悬挑卸料平台两侧20#槽钢主梁边焊接平台吊装环。
悬挑式卸料平台安全技术规定
悬挑式卸料平台安全技术规定
悬挑式卸料平台是一种常见的卸料设备，在使用过程中需要严格遵守安全技术规定，以确保操作人员和设备的安全。
以下是一些常见的悬挑式卸料平台安全技术规定:
1. 安装设备时应根据设计要求和相关规定进行，确保设备结构和安装牢固可靠。
2. 悬挑式卸料平台的操作人员应经过专门培训，熟悉设备操作规程和安全操作流程。
3. 在使用悬挑式卸料平台前，应对设备进行全面的检查和维护，确保设备各项功能正常。
4. 在操作悬挑式卸料平台时，应遵循设备的额定载荷和使用范围，不得超载使用。
5. 悬挑式卸料平台应有足够的稳定性和平衡性，工作台面要水平稳定，不得倾斜或晃动。
6. 悬挑式卸料平台在使用过程中要确保周围无障碍物和人员，以防发生碰撞和人员受伤事故。
7. 悬挑式卸料平台的卸货过程应有专人负责，确保卸货过程顺利进行，并注意安全和防护措施。
8. 悬挑式卸料平台设备的维护和保养要定期进行，包括检查液压系统、电气系统、紧固件等，并及时修复或更换存在问题的部件。
9. 在悬挑式卸料平台上工作时，操作人员要穿戴符合安全要求的劳动保护用品，如安全帽、防滑鞋等。
10. 如果出现设备故障或异常情况，应立即停止使用，并报告相关技术人员进行维修。
总的来说，悬挑式卸料平台的安全使用是必不可少的，只有确保安全技术规定得到遵守和实施，才能保证设备和人员的安全。
卸料平台技术标准
物料平台计计算确定。
16.0.5 绳 卡：应与钢丝绳的规格相匹配。
16.0.6 卡 环：应与钢丝绳的规格相匹配。
16.0.7钢 管：应符合现行国家标准《直缝电焊钢管》（GB/T13793或《低压流体输送用焊接钢管》 （GB/T3092）中规定的 3#普通钢管或《碳素结构钢》 （GB/T1700中Q235-A 级钢的规定。
16.0.8 钢管扣件：应采用可锻铸铁制造， 其标准应符合应符合现行国家标准 《钢 管脚手架扣件》 （ G B 1 58 3 1）的规定。
16.0.9平台板：使用木脚手板应符合符合现行国家标准（GBJ5 2级材质标准， 使用钢板应符合符合现行国家标准《碳素结构钢》 （GB/T1700中Q235-A 级钢 的规定。
16.0.1 0 花篮螺栓：应配合钢丝绳使用，且必须是 OO 型。
17 荷载17.1 荷载分类17.1.1 作用于物料平台的荷载可分为永久荷载 （恒荷载 和可变荷载（活荷载 。
17.1.2 永久荷载（恒荷载 包括：物料平台的主梁、次梁、平台板、钢丝绳、吊环、防护栏杆及安全网等防 护设施的自重。
17.1.3 可变荷载（活荷载 分为：（ 1 施工荷载，包括平台上的人员、材料和器具的自重。
16.0.1 定。
16.0.2 确定。
16.0.3 定。
16.0.4 16 构配件工字钢：应符合GB/T706中关于热轧工字钢的规定，其型号应由计算确 槽 钢：应符合GB/T707中关于热轧槽钢的规定，其型号应由设计计算 圆 钢：应符合GB/T702中关于热轧圆钢的规定，其型号应设计计算确 钢丝绳：应符合GB/T8918关于圆股纤维芯钢丝绳的规定， 其型号应由设(2)风荷载17.2荷载标准值17.2.1永久荷载标准值按本规范表17.2.1采用。
表17.2.1 永久荷载标准值表17.2.2 可变荷载标准值17.2.3上述两个表中未包括的荷载标准值，查GB50009《建筑结构荷载规范》选取。
卸料平台技术标准规定
物料平台16 构配件16.0.1工字钢：应符合GB/T706中关于热轧工字钢的规定，其型号应由计算确定。
16.0.2槽钢：应符合GB/T707中关于热轧槽钢的规定，其型号应由设计计算确定。
16.0.3圆钢：应符合GB/T702中关于热轧圆钢的规定，其型号应设计计算确定。
16.0.4钢丝绳：应符合GB/T8918关于圆股纤维芯钢丝绳的规定，其型号应由设计计算确定。
16.0.5绳卡：应与钢丝绳的规格相匹配。
16.0.6卡环：应与钢丝绳的规格相匹配。
16.0.7钢管：应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3#普通钢管或《碳素结构钢》（GB/T1700）中Q235-A级钢的规定。
16.0.8钢管扣件：应采用可锻铸铁制造，其标准应符合应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
16.0.9平台板：使用木脚手板应符合符合现行国家标准（GBJ5）2级材质标准，使用钢板应符合符合现行国家标准《碳素结构钢》（GB/T1700）中Q235-A级钢的规定。
16.0.10 花篮螺栓：应配合钢丝绳使用，且必须是OO型。
17 荷载17.1荷载分类17.1.1作用于物料平台的荷载可分为永久荷载（恒荷载）和可变荷载（活荷载）。
17.1.2 永久荷载（恒荷载）包括：物料平台的主梁、次梁、平台板、钢丝绳、吊环、防护栏杆及安全网等防护设施的自重。
17.1.3 可变荷载（活荷载）分为：（1）施工荷载，包括平台上的人员、材料和器具的自重。
（2）风荷载17.2荷载标准值17.2.1 永久荷载标准值按本规范表17.2.1采用。
表17.2.1 永久荷载标准值17.2.2可变荷载标准值按本规范表17.2.2采用。
表17.2.2 可变荷载标准值17.2.3 上述两个表中未包括的荷载标准值，查GB50009《建筑结构荷载规范》选取。
17.2.4 风荷载（1）作用于物料平台的水平风荷载，按本规范的（4.0.2-1）式计算;（2）在基本风压等于或小于0.35 kN/m 2的地区，物料平台使用高度小于50m 时，可不考虑风荷载的影响。
悬挑式卸料平台技术交底
三级技术交底记录施工单位：编号：要求1 设计概况2 技术参数及工艺要点1）悬挑式卸料平台的设计本工程应用的卸料平台的尺寸为2.4m×8m（室内锚固长度1.5米，跨越悬挑阳台1.5米，外脚手架范围宽度1.4米，平台使用长度3.6米），考虑结构外有宽度约1.4m左右的双排脚手架，要求外悬挑长度为5m。
卸料平台使用面积（5-1.4）*2.4=8.64m2≤20m2，长宽比（5-1.4）/2.4=1.5:1≤1.5:1，在卸料平台上居中布置的物料堆载平台尺寸 1.45*3.54=5.133m2，限制堆放荷载≤1.5t，1.5/5.133=292kg/m2，满足卸料平台均布荷载不应大于5.5KN/㎡的要求，物料堆载平台由四角底脚及中间两侧底脚六处支撑受力，放置在卸料平台的三根次梁上，限载1.5t，满足集中荷载不应大于15KN的要求；符合《建筑施工高处作业安全技术规范》（JGJ 80-2016）悬挑式操作平台的要求。
卸料平台按功能分区划分为物料堆载平台和人员行走操作平台，物料堆载平台居中布置，左右两侧为人员行走操作平台，卸料平台计算堆放荷载3.2t，限制堆放荷载≤1.5t；2）平台参数设计平台主体包括平台主梁、平台次梁、平台面板。
平台主梁采用2根长8m（整料，禁止接长）的20#b槽钢为主要受力构件。
平台次梁采用5根长2.38m的16#工字钢作为次梁构件，主梁与次梁焊接为一体。
3）物料平台和人员操作平台物料平台面板采用4mm厚花纹钢板，长方向布置4道100*50*3的方钢龙骨，龙骨两端用1450*100*10mm钢板封头焊接；物料平台四角下部及中间两侧共安装6个调平支腿。
次梁上人员行走范围铺设冲压钢跳板，采用3580*200*50冲压钢跳板4块，垂直于次梁满铺，用长度≥60mm的燕尾丝固定牢固。
4）斜拉式卸料平台受力体系钢丝绳上拉式受力方式的优点为节约造价、安装方便（详见下图A-A剖面图）。
受力钢丝绳上端拉点在建筑物结构框架梁预留2根内径≥φ32硬质PVC套管，在PVC套管内穿入整体锻造的10.9级M27通长“U”型高强螺栓，室内端加1个100*100*10钢板垫片双螺母拧紧，吊挂点上部螺栓距结构梁顶面180mm。
悬挑式卸料平台安全技术规定（5篇）
悬挑式卸料平台安全技术规定一、安全技术规定：1、为规范我公司各工程项目悬挑式卸料平台制作和使用的安全管理，防范安全事故的发生，制定本规定。
2、卸料平台采用型钢制作，各个节点应采用焊接连接，制作成刚性框架结构，用钢丝绳组与建筑结构可靠拉结。
3、卸料平台施工前应编制专项施工方案，方案必须严格执行公司的报批审核制度。
专职安全管理人员应该严格执行报批审核通过后的方案，对制作、搭设、使用和拆卸等环节严格检查和监督实施。
4、卸料平台专项施工方案应包括平面布置图、卸料平台与建筑物连接及支撑等构造详图、荷载取值、使用要求、平台搭设、维护及拆卸等安全技术措施。
5、卸料平台设计计算按后附悬挑式卸料平台计算书进行。
6、卸料平台必须单独设置，不得与脚手架和施工设备相连，在同一垂直面上不得上下同时设置。
7、卸料平台的搁置点和上部拉结点必须位于混凝土结构上，伸入梁板长度应不小于____米，用两道的预埋U型螺栓与压板(____0010)采用双螺母固定，两道螺栓间距200mm。
螺杆露出螺母应不少于3丝，螺杆采用20圆。
8、卸料平台宽度应在2m-2.4m之间，平台周围应按临边防护要求设置____米高防护栏杆，并用3厚钢板密封，焊接牢固，栏板应能承受1KN/m的侧向力。
平台底采用3mm厚花纹钢板满铺，焊接牢固并有防滑措施。
钢平台制作完成后应刷黄黑相间安全色。
9、卸料平台四角应设置四只吊装环，以满足安装拆卸的要求。
安装后平台面应微微上翘，保证荷载完全由钢丝绳承受，钢丝绳应采用花篮螺栓调节松紧，并保证两侧钢丝绳长度相等。
钢丝绳每边必须设前后两道，不得拉在同一拉结点上。
拉结点和悬挑梁支点间高度应大于2.8m。
10、卸料平台采用的槽钢、钢管、铁板、钢丝绳等材料材质性能应符合现行国家标准、规范要求。
11、在卸料平台的明显处应设置安全警告标志牌，标明使用要求和限载重量。
限载重量应小于10KN。
12、卸料平台安装完毕后，应由项目经理组织相关人员检查验收，合格后报监理等相关部门对其进行复查验收，复查验收通过后方可使用。
