竣工图说明

竣工图说明

说明一、概述(一)、工程概况国道312线是我国新疆、甘肃青海地区通往东部沿海地区的重要通道,国道312线在宁夏境内里程共68.793公里,路线由由宁甘交界蒿店入宁夏境内,经六盘山镇、隆德县城、沙塘镇、神林乡、联才镇进入甘肃境内,是宁夏公路网中干线公路之一。

国道312线交通量大,地形复杂,部分路段纵坡较大行车视距差,尤其三关口附近,坡大弯急,行车条件差。

根据调查,国道312线部分路段已进行了沥青混凝土罩面或微表处理等中修养护工程。

但随着道路沿线地区经济建设的发展,交通量增长迅速,重载大货车和超载车辆所占比重较大;经过多年的运营,路面使用效果不断下降,逐渐出现了不同程度的破损,部分桥梁出现不同程度的病害,这些病害严重影响了道路的通行能力、行车安全和舒适性,对沿线地区经济发展和居民生活造成了一定影响。

本次改造总体目标是通过路面整体罩面处理以及对局部路面状况较差的维修处理,改善路面破损状况,恢复路面抗滑性能,提高行车舒适性和道路整体服务品质,保障道路安全畅通。

在改造过程中,重点突出预防性养护理念,节省寿命周期内养护成本。

对保证国道行车安全、畅通及宁夏经济发展有着十分重要的意义。

(二)主要技术指标2014年实施大中修工程共60.258公里,本标段长34.95公里,里程桩号为K1866+700-K1901+650长34.95公里。

主要控制点为隆德县城、沙塘镇、神林乡、联才镇。

本项目为大中修工程,在原有道路的标准上,对路面、桥涵等进行维修利用。

本标段的施工内容有:路基、路面、桥梁、涵洞、排水防护工程、路线平面交叉、交通安全设施。

(三)、沿线自然地理概况1、本项目地处公路自然区划Ⅲ2区(陕北典型黄土高原中冻区)路线位于阴湿的六盘山地区,地形复杂,地质条件多变,沿线属于泾河水系,公路沿线一般为低液限粉土或强风化页岩、℃℃℃℃℃,年平均降雨量619.9mm,年平均蒸发量1432.3mm,历年平均相对湿度65%,最大冻土深度110cm,最大积雪深度35cm,最大风速22m/s。

竣工图说明及竣工图规范

竣工图说明及竣工图规范

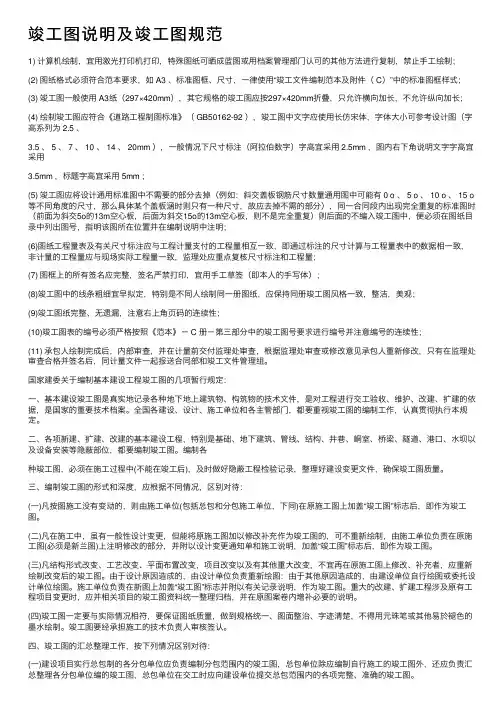

竣⼯图说明及竣⼯图规范1) 计算机绘制,宜⽤激光打印机打印,特殊图纸可晒成蓝图或⽤档案管理部门认可的其他⽅法进⾏复制,禁⽌⼿⼯绘制;(2) 图纸格式必须符合范本要求,如 A3 、标准图框、尺⼨,⼀律使⽤“竣⼯⽂件编制范本及附件( C)”中的标准图框样式;(3) 竣⼯图⼀般使⽤ A3纸(297×420mm),其它规格的竣⼯图应按297×420mm折叠,只允许横向加长,不允许纵向加长;(4) 绘制竣⼯图应符合《道路⼯程制图标准》( GB50162-92 ),竣⼯图中⽂字应使⽤长仿宋体,字体⼤⼩可参考设计图(字⾼系列为 2.5 、3.5 、 5 、 7 、 10 、 14 、 20mm ),⼀般情况下尺⼨标注(阿拉伯数字)字⾼宜采⽤ 2.5mm ,图内右下⾓说明⽂字字⾼宜采⽤3.5mm ,标题字⾼宜采⽤ 5mm ;(5) 竣⼯图应将设计通⽤标准图中不需要的部分去掉(例如:斜交盖板钢筋尺⼨数量通⽤图中可能有 0 o 、 5 o 、 10 o 、 15 o 等不同⾓度的尺⼨,那么具体某个盖板涵时则只有⼀种尺⼨,故应去掉不需的部分),同⼀合同段内出现完全重复的标准图时(前⾯为斜交5o的13m空⼼板,后⾯为斜交15o的13m空⼼板,则不是完全重复)则后⾯的不编⼊竣⼯图中,便必须在图纸⽬录中列出图号,指明该图所在位置并在编制说明中注明;(6)图纸⼯程量表及有关尺⼨标注应与⼯程计量⽀付的⼯程量相互⼀致,即通过标注的尺⼨计算与⼯程量表中的数据相⼀致,⾮计量的⼯程量应与现场实际⼯程量⼀致,监理处应重点复核尺⼨标注和⼯程量;(7) 图框上的所有签名应完整,签名严禁打印,宜⽤⼿⼯草签(即本⼈的⼿写体);(8)竣⼯图中的线条粗细宜早拟定,特别是不同⼈绘制同⼀册图纸,应保持同册竣⼯图风格⼀致,整洁,美观;(9)竣⼯图纸完整、⽆遗漏,注意右上⾓页码的连续性;(10)竣⼯图表的编号必须严格按照《范本》- C 册-第三部分中的竣⼯图号要求进⾏编号并注意编号的连续性;(11) 承包⼈绘制完成后,内部审查,并在计量前交付监理处审查,根据监理处审查或修改意见承包⼈重新修改,只有在监理处审查合格并签名后,同计量⽂件⼀起报送合同部和竣⼯⽂件管理组。

桥梁竣工图(示例)

桥梁竣工图(示例)

- 78 -
77
“竣工图” (宋体 72 加粗) ;
- 76 -
1
附件:8.2
竣工图说明
注: “竣工图说明”(宋体 1);正文(仿宋 3);纵向分两栏
2
- 77-
附件:8.3
第 页 共 页
施工单位(3 号仿宋)
工程(项目)名称
图 名
制 图
审 核
开工日期 竣工日期
比 例
图 号
注:边框至纸的上、下、右边缘分别为 10mm,至左边缘 30mm; “第 页共 页”图框横向长各 20mm,高 10mm;下方标题栏高 10mm;图中说明(仿宋 5);边框用粗实线。 施工单位”长 65mm, “工程名称、图名”各长 70mm, “制图、审核、开竣工日期、比例、图号”均为 15mm,其余均为 20mm。
竣工图竣工图要求竣工图编制说明竣工图折叠竣工图怎么画竣工图编制费竣工图封面竣工图图框工程竣工图竣工段××工程 ××线××段××工程


(k×+××-k×+××) ××县交通局公路管理站 二〇〇×年×月

注: “乙种文件” (华文 3 细黑) 工程名称以设计图名称为准(仿宋小初加粗) ; 施工单位、日期(楷体 2,大写) 桩号(宋体 2) ; 。

竣工图格式说明

竣工图格式说明

竣工图格式说明相关标签:•竣工图编辑1、竣工图幅面尺寸一般为420(mm长)×297(mm宽),也可采用594mm×420mm、594mm×840mm等标准纸型。

长边可根据需要自由延长。

但装订时一律按420mm×297mm尺寸成册。

2、每册竣工图组卷顺序为:案卷封面+卷内目录+本册图纸封面+本册图纸目录+图纸+卷内备考表。

其中“图纸”包括:本册竣工图总体说明、工程数量汇总表、图、工程数量分表、附注等。

3、竣工图框适用范围:每册竣工图仅“图纸”(图、表)必须套用图框和盖竣工图章,但“图纸”中的“总体说明”除外。

图框内各栏的尺寸严格按照样规定执行。

图框线距页边距离:上、下、右为10mm,左为30mm。

当采用比420mm×297mm大的纸幅时,标题栏应紧靠右边线一侧。

4、竣工图章中的“施工单位”即接受业主招标并与业主签订合同时的施工单位全称;“技术负责人”为施工单位总工程师;“监理单位名称”为本项目总监办全称即与业主签订合同时的监理单位全称;“监理人”为驻地高监;“编制人”为本卷档案的组卷人;“编制日期”填写技术负责人的签字日期,用八位数(如:20030206)表示。

竣工图章中的编制单位和监理单位的名称均需刻到章上,签名和日期需手签。

竣工图章行高为从上至下分别为7mm、13mm、10mm、10mm、10mm、10mm,列宽从左至右分别为25mm、25mm、30mm。

刻制竣工图字体采用宋体。

用红色印泥盖章。

5、竣工图章应盖在每张图的正面右下方、图框标题栏的上方的空白处,以不遮盖图的有效部分为宜,若正面无空白处盖章则将竣工图章盖在此图的背面。

6、图框标题栏中的“图名”用简洁文字反映本幅图的主要内容,若有桩号,亦应示出。

7、图框标题栏中的“制图”和“复核”分别由施工单位绘制竣工图的人员和专业工程师签名,标题栏中的“监理”为驻地监理组的专业监理工程师(对施工单位所绘竣工图进行审核)。

竣工图编制说明

竣工图编制说明
(一)总体竣工说明
1、地理位置图
2、总体竣工说明
3、主要经济技术指标
4、平面总体竣工图
(二)路线
1、路线竣工说明
2、路线平面竣工图
3、路线纵断面竣工图
4、直线、曲线及转交竣工表
5、控制点成果竣工表
6、逐桩坐标竣工表
7、路基填前处理工程竣工数量表
8、总里程及断链桩号竣工表
(三)路基(路面)
1、路基(路面)竣工说明
(2)参照原设计图表示方法,注明实际放线采用的导线成果、曲线要素、水准点文件材料;
(3)施工中新增的固定导线点、水准点要标注在竣工图上。
3、平面图竣工说明
(1)概述本合同段平面线形设计及变更情况(包括变更原因、依据);
(2)执行原设计及变更情况;
(3)长、短链情况;
(4)检查结构物位置和地质说明文件材料,如有变化应予以更正,平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式、实际走向标注清楚;
第一卷:路线、路基:
本卷的分类结合原施工图中的图纸编排顺序,即将路线和路基进行分别整理组卷。当路线图纸较少时可与路基组为一卷,路线图纸较多时,与路基工程的图纸分别单独组卷。
1、路线竣工图涉及内容:总体竣工说明、地理位置图、缩略图、总体布置图、主要经济指标表、平面图、直曲一览表、逐桩坐标表、征地拆迁表、公路用地图等。
9、管线交叉工程竣工数量表
10、管线交叉竣工图
(七)交通工程及沿线设施
1、交通工程竣工说明
2、平面布置总图
3、横断面布置图
4、交通标志
5、交通标线
6、隔离栅或防抛网
7、防撞护栏、轮廓标
8、百米桩或里程桩
9、其它设施
(八)环境保护
1、环境保护竣工说明

竣工图完整介绍【范本模板】

竣工图完整介绍【范本模板】

(一)编制竣工图的范围、内容竣工图编制范围:在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定:“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。

特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程,都要编制竣工图。

”要求所有上述规定范围内的工程项目都要编制竣工图,特别是工程的隐蔽部位要重点做好竣工图的编制工作。

竣工图编制基本内容:由以下两方面组成:即总体方面和专业方面.总体方面1、项目总平面布置图、位置图及地形图;2、设计图总目录;3、设计总说明;4、总体工程图;5、各单项工程图。

各专业方面:包括土建工程(含建筑、结构)竣工图;给排水工程竣工图;电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图;暖通工程(包括采暖、通风、空调)竣工图;煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图;设备及工艺流程竣工图。

具体内容如下:1、建筑工程竣工图图纸目录;设计说明;屋面、楼面、地面(含地下室工程)、分层平面图;立面图;剖面图;门窗图;楼梯间、电梯间、电梯井道的平面和剖面详图;电梯机房平、剖面图;地下部分的防水防潮图,外墙伸缩缝防水图;阳台、雨篷、挑沿及其它建筑大样图:专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等);总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁,各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图;属于建筑工程的金属构件、钢筋混凝土的零星构件图。

2、结构工程竣工图图纸目录;设计说明;基础平、剖面及结点大样图;屋面、楼面、地面(含地下室工程)分层结构平面布置图;柱详图,包括模板图、配筋图、剖面团结点大样图;各层结构布置中的梁、板详图,包括模板固、配筋图、剖面图、节点大样图;工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图.吊车梁、吊车轨道及与柱结点大样图;楼梯间、电梯间、电梯井道结构平面、剖面结点大样图;电梯机房结构平、剖面图。

竣工图总说明【范本模板】

竣工图总说明【范本模板】

省道303线映秀至卧龙公路恢复重建工程YW3合同段竣工图文件编制说明一、工程概况省道303线映秀至卧龙公路是九环线映秀至日隆旅游公路的重要组成部分,是四川九寨黄龙、大草原、四姑娘山构成的“黄金旅游环线”的重要路段,是通往卧龙大熊猫自然保护区及“东方圣山”四姑娘山的唯一道路,是省道S303线的一段,也是川西北小金、丹巴等县与省会成都最便捷的通道.本项目起于阿坝州汶川县映秀镇,经耿达,止于卧龙,向西延伸穿越巴朗山,可至四姑娘山和千碉之国丹巴.YW3合同段起于K12+450,止于K18+000.全长5。

55公里,其中路基工程4。

075公里,紫荆隧道工程1。

475公里.二、编制依据(1)省道303线映秀至卧龙公路恢复重建工程YW3合同段施工设计图(2)工程变更(3)隐蔽工程验收记录,以及材料代换等签证记录(4)施工检查测量及竣工测量资料三、主要工程施工方法、进度及措施对起控制作用的的关键工程隧道、高路堤、挡土墙、防护工程等,以机械创造多个作业面同时展开施工,确保全段按时完工,及时发挥效益。

各分项工程严格遵循从准备工作→认可施工报告→实施→检测合格→转入下道工序的原则。

做好各分项工程和各工序施工间,特别是路基与环保工程施工之间的衔接、协调与配合,使之有条不紊。

(1)路基土石方工程路基土石方工程以机械为主辅以人工施工,挖方路段布置多个作业点以推土机、挖掘机作业,配以装载机和自卸翻斗车运至填方段填路堤或弃于废土场。

填方路段以装载机械或推土机伴以平地机找平,碾压密实,施工中根据具体情况,随时调节各种机械的配套,避免发生窝工现象。

高填路堤、斜坡路堤施工严格按施工技术规范要求执行,分层填筑、分层压实,施工过程中加强施工管理、严格工序控制,以确保施工质量;雨季施工和冬季施工时加强施工措施,分别按雨季和冬季施工要求施工,以加快工程进度,确保工程按时优质完成。

岩质边坡的开挖采用光面爆破技术,半山洞及危岩的清除采用人工方法,避免爆破对岩体过大的扰动,造成新的地质病害;对坡面危岩首先采取人工等方法进行清除,以保证后期下方作业面的施工安全和运营安全。

公路工程竣工图说明

公路工程竣工图说明
2.3《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004;
2.4《公路工程桥涵施工技术规范》JTJ 004-2000;
3、工程概况:
xx市xx位于xx市xx至xx公路K1+319.0处,桥梁全长16.4米,其中桥面板为8.2米,搭接长度4.1米,军台岭方向搭接长度取消。桥梁上部跨径1-6.0米,矢跨比为1/5的石拱桥,下部为浆砌块石重力式U型扩大基础,采用现浇钢筋混凝土面板,总厚40㎝,桥面总宽8米,其中行车道6.0米,两侧各1.0米宽水泥混凝土人行道。并在距两侧人行道边缘各0.2m处设置0.9米高的无缝钢管栏杆。

3.1、上部结构
1、混凝土:现浇连续板采用40cm厚水泥混凝土。
2、钢筋;采用HRB335钢筋。
3、钢板:采用A3钢。
3.2、下部结构
xx市xx工程下部Байду номын сангаас构维持原桥。
4、变更工程:
4.1、xx市王xx工程,按设计图纸对原桥旧路面进行挖除后,旧桥的两边一字墙出现了变形及破损,加上军台岭方向福利厂的挡墙出现塌陷,经监理、业主共同对施工现场进行了查看,并进行了实地堪测,决定对原石拱桥两边的一字墙进行修复,军台岭方向桥面搭接取消。
xx市xx工程
竣工图总说明
1、施工依据:
1.1xx市xx工程施工图设计。
1.2施工图设计变更、洽商;
1.3xx市交通局、xx区交通局、建设单位意见;
2、施工中采用的规范及质量检验评定标准:
2.1《公路工程技术标准》JTBB01-2003;
2.2《公路工程质量检验评定标准》JTGF80/1-2004;

竣工图总说明 (1)

竣工图总说明 (1)

竣工图总说明一、工程概况本工程所处地理位置为南宁市相思湖新区,起点与罗文大道和新村大道相接,终点于城市一新建成规划路,道路全长 3.9公里。

该段属新建道路,道路原状绝大部分为农田、菜地、鱼塘,在中途跨过可利江,地形起伏较小。

本标段道路路宽60米,全长1380米。

本次竣工工程内容包括:道路工程、桥梁工程、排水工程。

本工程建设单位为南宁市城市建设投资发展总公司,设计单位为南宁市城市规划设计院,施工单位为广西长长路桥建设有限公司,由柳州市天元工程监理有限公司对工程质量进行全面监理。

二、工程竣工情况1、竣工平面本标段工程起点K1+060(坐标为:X=,Y=),终点为K2+440(坐标为:X=,Y=)。

工程全线无超高,无加宽。

2、竣工宽度及横断面道路全宽60米,横断面布置为(从左至右):7.25米宽人行道――6.5米宽非机动车道――2.5米宽侧分隔带――12.25米宽机动车道――3米宽中央分隔带――12.25米宽机动车道――2.5米宽侧分隔带――6.5米宽非机动车道――7.25米宽人行道。

3、竣工纵断面本工程路线起点K1+060竣工高程为80.10米,终点K2+440竣工高程为78.12米;竣工最高点在K1+260,竣工最低点在K2+010,竣工最大纵坡%,竣工最小纵坡%,最小坡长为200米,最小竖曲线半径为3000米。

4、竣工横坡本工程竣工路拱采用单折线路拱,机动车道、非机动车道路拱横坡为%,人行道横坡为%。

5、竣工路面工程本工程采用水泥混凝土路面。

水泥混凝土路面主车道下结构总厚度为85cm,其中水泥砼面层厚26cm,沥青石屑封油层厚1cm,水泥稳定碎石层厚28cm,天然三合土垫层厚30cm;辅助车道下结构总厚度为78cm,其中水泥砼面层厚24cm,沥青石屑封油层厚1cm,水泥稳定碎石层厚25cm,天然三合土垫层厚28cm。

6、竣工桥涵工程本工程竣工桥梁起点桩号为K1+,终点桩号为K1+,桥长275米,桥梁宽度55.5米,桥跨布置为(5×20m)+(3×250m)+(5×20m)先张预应力钢筋砼先简支后结构连续空心板桥。

竣工图说明

竣工图说明

礼仪村桥竣工图说明一、工程概况该桥位于昆明市安宁市县耳公路(四级公路)上,是一座单跨整体现浇T 型梁桥,总长30.92m ,跨径为16.8m,桥梁全宽8.0m,净宽7.0m ,桥梁下部结构为重力式桥台。

桥梁所在位置车流量较大,且通行车辆载重较大。

原桥的主要病害是:桥台伸缩缝距南侧1.5m 处桥面铺装网裂,面积1.2m×0.5m;1号桥台伸缩缝桥面铺装横向开裂;无人行道,伸缩装置;1号桥台南侧栏杆破损、锈蚀;上部结构T梁侧面和底面出现较多裂缝,在L/4~3L/4~L区域出现45°斜向裂缝,最大裂缝长度为1.32m,最大裂缝宽度0.24mm,在L/4~3L/4区域出现竖向裂缝,最大裂缝长度为1.45m,钢筋位置处最大裂缝宽度0.28mm,1号梁南侧跑模、外鼓9cm;1号梁南侧西支点处露筋锈蚀,面积为0.2m×0.3m,3号梁南侧蜂窝麻面,露筋;个别裂缝宽度超过规范限值。

桥台主要病害是桥台侧墙出现斜向、竖向裂缝,最大裂缝1.2cm,处于差的状态。

承载能力极限状态时,该桥的正截面抗弯承载能力满足规范要求,抗剪承载能力满足规范要求;正常使用极限状态时,裂缝宽度不满足要求,挠度满足要求。

经计算,可限载5t通行;因此该桥在2008年桥梁普查过程中定位危桥。

该桥技术状况水平为4类——差的状态。

本次对该桥维修加固的主要内容为:保留原桥台,并对桥台进行灌浆及浇筑钢筋混凝土框架梁加固法进行加固,保证原桥台的承载力和完整性;拆除原桥上部结构,更换为16.8m长的简支T梁,采用10cm~18cm厚的防水混凝土加10cm厚的沥青混凝土做桥面铺装;在桥梁前后两岸增设伸缩缝、左右两侧增设防撞护栏。

二、编制依据1、安宁市礼仪村桥维修加固工程施工图2、云南省交通运输厅《云南省公路工程竣工文件编制实用范本》3、现场施工记录4、竣工后的复测资料5、业主及监理工程师的要求三、采用的技术规范和标准1、交通部《公路工程质量检验评定标准》JTGF80/1-20042、交通部《公路桥涵施工技术规范》JTG/T—20113、交通部《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-20044、《公路桥涵设计通用规范》JTG D60-20045、《道路工程制图国家标准》GB 50162-1992四、工程主要变更情况本桥位于县耳公路的弯道附近,县耳公路车流量较大且大型车辆较多,为提高防撞护栏的坚实度。

竣工图格式说明

竣工图格式说明

竣工图格式说明相关标签:竣工图编辑1、竣工图幅面尺寸一般为420(mm长)×297(mm宽),也可采用594mm×420mm、594mm×840mm等标准纸型。

长边可根据需要自由延长。

但装订时一律按420mm×297mm尺寸成册。

2、每册竣工图组卷顺序为:案卷封面+卷内目录+本册图纸封面+本册图纸目录+图纸+卷内备考表。

其中“图纸”包括:本册竣工图总体说明、工程数量汇总表、图、工程数量分表、附注等。

3、竣工图框适用范围:每册竣工图仅“图纸”(图、表)必须套用图框和盖竣工图章,但“图纸”中的“总体说明”除外。

图框内各栏的尺寸严格按照样规定执行。

图框线距页边距离:上、下、右为10mm,左为30mm。

当采用比420mm×297mm大的纸幅时,标题栏应紧靠右边线一侧。

4、竣工图章中的“施工单位”即接受业主招标并与业主签订合同时的施工单位全称;“技术负责人”为施工单位总工程师;“监理单位名称”为本项目总监办全称即与业主签订合同时的监理单位全称;“监理人”为驻地高监;“编制人”为本卷档案的组卷人;“编制日期”填写技术负责人的签字日期,用八位数(如:20030206)表示。

竣工图章中的编制单位和监理单位的名称均需刻到章上,签名和日期需手签。

竣工图章行高为从上至下分别为7mm、13mm、10mm、10mm、10mm、10mm,列宽从左至右分别为25mm、25mm、30mm。

刻制竣工图字体采用宋体。

用红色印泥盖章。

5、竣工图章应盖在每张图的正面右下方、图框标题栏的上方的空白处,以不遮盖图的有效部分为宜,若正面无空白处盖章则将竣工图章盖在此图的背面。

6、图框标题栏中的“图名”用简洁文字反映本幅图的主要内容,若有桩号,亦应示出。

7、图框标题栏中的“制图”和“复核”分别由施工单位绘制竣工图的人员和专业工程师签名,标题栏中的“监理”为驻地监理组的专业监理工程师(对施工单位所绘竣工图进行审核)。

竣工图目录(范本)

竣工图目录(范本)

页码 共1页 共2页 共3页
37 38 39 40
SI-1 SⅡ-2 SⅡ-3 SⅡ-4 SⅡ-14 SⅡ-15 SⅡ-16-2 SⅡ-16-4 SⅡ-16-7-1 SⅡ-16-7-2 SⅡ-16-13-1 SⅡ-16-13-2 SⅡ-16-13-3 共2页 共16页 共18页 共1页 共4页 共1页 共1页 共2页 共1页 共2页



序号 14 15 16 17 18 19 20 21 图表名称 单柱式标志一般构造图 图号
SⅡ-16-14 SⅡ-16-16-1 SⅡ-16-22-1 SⅡ-16-22-2 SⅡ-16-35-1 SⅡ-16-35-2 SⅡ-16-46 SⅡ-16-47
图号
页码
页码
共2页 共3页
单横梁悬臂式标志一般构造图 路面标线设计图(一) 路面标线设计图(二) 混凝土护柱设计图 道口标注设计图 百米桩一般构造图 里程碑一般构造图 第三篇 路基、路面

序号 图表名称 第一篇 总说明书 第二篇 路 1 2 3 4 5 6 7 8 9 10 11 12 13 说明 路线平面图 路线纵断图 直线、曲线及转角表 逐桩坐标表 导线点、水准点成果表 安全设施工程数量汇总表 标志设置一览表 护柱设置一览表 道口标注设置一览表 标志横断面布置图 警告标志板面设计图 禁令标志板面设计图 线
22 23 24 25 26 27
说明 路基标准横断面图 超高方式图 特殊路基设计工程数量表 特殊路基处理设计图 路基防护工程数量表 SⅢ-2-3 SⅢ-2-6 SⅢ-2-19 SⅢ-2-20 SⅢ-2-29 共1页 共1页本册目录

序号 28 29 30 31 32 33 34 35 36 路面工程数量表 路面结构图 路基路面排水工程数量表 浆砌石矩形边沟竣工图 浆砌石矩形边沟设计图 边沟盖板构造图(一) 边沟盖板构造图(二) 边坡急流槽设计图 边沟急流槽设计图 第四篇 桥梁、涵洞 第五篇 路线交叉 说明 平面交叉设置及工程数量一览表 平面交叉道口竣工图 1-0.5m平面交道口圆管涵洞口竣工图

竣工图总说明

竣工图总说明

一、概况:国道318线东俄洛至海子山段位于四川省西北部的甘孜藏族自治州境内,是西部大开发8条公路干线之一成都至樟木口岸公路四川境内一段,是我国西南“世界屋脊”上的一条重要军事战备公路的一段,是内陆通往西藏自治区的最便捷通道之一的川藏南线,是甘孜州的经济主干线的一段,同时也是康定通往甘孜州各县的交通要道,是一条民族团结之路。

二、施工依据1、国道318线东俄洛至海子山段公路改建工程D13合同段设计文件及施工承包合同文件;2、现行的交通部规范、规程及标准和设计文件的规定及有关施工技术规范。

三、主要技术指标1、公路等级:三级;2、行车速度:40公里/小时;3、路基宽度:8.5米;4、设计荷载:公路-Ⅱ级;5、设计洪水频率:路基1/25,大、中、小桥梁1/50;6、其余指标符合部颁《公路工程技术标准》(JTGB01-2003)。

四、路线走向及工程概况国道318线东俄洛至海子山段公路改建工程D13合同段。

起讫里程:K186+700-K206+600,路线全长19.9KM。

其主要工程项目包含:路基及防护、K188+992柯拉乡小桥、K201+036大河边中桥、K202+891大河边小桥、66道涵洞等。

五、工程施工说明及工艺流程一、路基工程本施工段路基工程以石方开挖为主,主要工程量为:路基挖方170000m3;路基填筑利用土石方540000m3 ;防护工程主要为浆砌片石拱形护坡、挡土墙、实体护面墙、土工格栅喷播植草等。

石质路堑开挖采用浅孔微差松动爆破法为主,用风动凿岩机配合潜孔钻机钻孔,边坡采用预裂爆破,路床面采用密集小型排炮施工,推土机配合挖掘机清碴,自卸汽车运碴。

填方地段采用推土机配合平地机分层摊铺,大型振动压路机压实。

(一)路基填筑1.清理场地1.1施工前根据设计用地范围,进行公路用地放样,标明用地和拆迁范围。

1.2公路用地内的树木、灌木丛、草皮等在施工前采用人工砍伐或移植,树根全部挖除,并将坑穴填平夯实。

桥梁竣工图说明(样本)

桥梁竣工图说明(样本)

顺番跨线桥竣工说明一、编制依据1、广东省公路建设有限公司下发的广东省公路勘察规划设计院设计的国道主干线广州绕城公路南段《两阶段施工图设计》第二册、《顺番路跨线桥连续箱梁变更设计》第一册;2、广东省公路勘察规划设计院下发的《设计后服务函》及《变更通知单》;3、广东省公路建设有限公司下发的相关文件及要求;4、国道主干线广州绕城公路南段《竣工文件编制管理办法》;5.《国家重大建设项目文件归档要求与档案整理规范》;6、广东省公路建设有限公司与四川路航建设工程有限责任公司签订的施工合同;二、采用的技术规范和标准1、交通部《公路工程质量检验评定标准》(JTGF80/1-2004)、《公路桥涵施工技术规范》(JTG041-2000)、《公路路面基层施工技术规范》(JTJ034-2000)、《公路路基施工技术规范》(JTGF10-2006)、《公路水泥混凝土路面施工技术规范》(JTGF30-2003)等部颁现行公路工程施工规范和规程2、《道路工程制图国家标准》(GB 50162-1992)、《建筑制图标准》(GB/T 50104-2001)三、概述1、总体布置本桥跨越顺番公路(K46+687.75),其路基宽度为80m,路线中心线与顺番路交角为51度。

本桥在第五联跨越地方规划路(K47+024.20),要求净宽16m,净空不小于4.5m。

本桥位于直线上,分幅设计,桥面等宽33.5m。

2、上部结构桥梁总长538.46m,跨越顺番公路采用左幅(19.725+2x20.5+19.4+13.635)m,右幅(14.09+19.4+2x20.5+19.27)m. 预应力砼连续箱梁,箱梁等高1.65m。

跨越地方规划路采用左幅(24+30+35+30)m,右幅(30+35+30+24)m预应力砼连续箱梁.,箱梁等高1.85m。

均采用单箱双室,箱底宽11.45m,悬臂长2.5m,腹板厚度由40cm变化到60cm。

其余均采用20m预应力砼宽幅式空心板。

竣工图编制说明

竣工图编制说明

三门峡至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况三门峡至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段,起于卢氏县西南侧的马家岭,接三淅高速公路北段终点,向南止于西峡县西平镇,线路全长84.214Km(短链1.708Km)。

本标段为LXTJ-9标段,起止里程为K44+200~YK52+260,线路长8.040(短链19.919m),主要工程数量见下表:二、开、交工时间开工时间:三、主要技术指标公路等级:四车道高速公路;设计速度:80Km/h;路基宽度:整体式24.5m,分离式12.75m(桥梁12.25m);桥涵设计荷载:公路—Ⅰ级;设计洪水频率:特大桥1/300、其它桥涵和路基1/100。

四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。

(2) 我单位与业主公司签订的合同文件、补充协议。

(3) 中交第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。

(4) 设计变更、补充设计图及相关会议纪要。

五、执行的规范标准《河南省公路建设项目文件材料立卷归档整理规范》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表范围为试验路段红线内范围,清表深度为20~30厘米。

路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植,砍伐的树木应堆放在路基用地之外,并妥善处理。

防止干枯后引起火灾;用地范围内的垃圾、有机物残渣及原地面内的树根、草皮、农作物的根系和表土应予以清除,并将路基用地范围内的坑穴按坟坑处理方案处理合格。

(2) 恢复中桩及边线在清表完后,先按设计断面图,恢复中桩,计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。

(3) 原地面碾压在场地放样完成后,填方段应全面进行填前碾压,并按土工试验确定的重型击实,密实度达到90%。

3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后,测量人员要全面恢复道路中线,每20米设一中线桩,在地形起伏较大的地段或曲线段内进行加密断面,标明桩号。

竣工图章样本及要求 (新)

竣工图章样本及要求 (新)

建设项目竣工图的编制建设项目竣工图是真实记录各种地下、地上建筑物、构筑物等情况的技术文件,是建设项目进行交工验收、维护、改建、扩建的依据,是国家的重要技术档案。

竣工图必须与工程实际情况相符合,竣工图上的各专业名词、术语、代号、符号和选用的结构要素以及计量单位,均应符合国家的有关法令和标准。

做到规格统一、图面整洁、字迹清晰、修改到位,不得用圆珠笔或者其他易于褪色的墨水绘制,确保竣工图的质量。

具体要求如下:一、竣工图按里程、专业、图号排列。

竣工图应能全面、准确反映竣工路线、路基、路面、桥梁、路基防护、建筑物、安全设施等工程的全部施工实际造型和特征。

二、如果施工图没有变动,直接作成竣工图,需由施工图编制单位在施工图上加盖并签署竣工图章(图章格式见图1),并重新编写竣工图说明,不得直接延用施工图说明。

三、一般性少量的图纸变更,直接由施工单位在原图上使用碳素墨水笔加以修改,并注明修改依据,加盖竣工图章作为竣工图。

四、凡是变更超过35%的,或者不宜在原图上修改的,应由施工单位或者委托设计单位依据原施工图和设计变更文件重新绘制建设工程竣工图,并编写竣工图说明及目录。

重新绘制的竣工图应采用新的竣工图标(注意:竣工图按照原图编号,末尾加注“竣”字。

)(图标见图2),图标画在图的右下角,无需再加盖竣工图章。

五、竣工图全部要求归档原件,不得归档复印件,或者在施工图复印件上进行修改。

六、A3或者大于A3的图纸(包括蓝图),一律折成A4的幅面,采用手风琴式折叠法。

七、竣工图要经过施工单位的技术负责人和监理单位的总监、现场监理审核签认。

八、竣工图章的颜色一律采用红色,盖在图纸的右边空白处。

九、竣工图说明包括:工程概况、施工依据、变更情况。

50mm×80mm(图1)65×120mm77888(图2)名称:建筑工程公司竣工图章详情:建筑工程公司竣工图章规格为80×50mm .施工单位:甘肃第七建设集团股份有限公司监理单位:福建光正工程项目管理有限公司。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

顺番跨线桥竣工说明一、编制依据1、广东省公路建设有限公司下发的广东省公路勘察规划设计院设计的国道主干线广州绕城公路南段《两阶段施工图设计》第二册、《顺番路跨线桥连续箱梁变更设计》第一册;2、广东省公路勘察规划设计院下发的《设计后服务函》及《变更通知单》;3、广东省公路建设有限公司下发的相关文件及要求;4、国道主干线广州绕城公路南段《竣工文件编制管理办法》;5.《国家重大建设项目文件归档要求与档案整理规范》;6、广东省公路建设有限公司与四川路航建设工程有限责任公司签订的施工合同;二、采用的技术规范和标准1、交通部《公路工程质量检验评定标准》(JTGF80/1-2004)、《公路桥涵施工技术规范》(JTG041-2000)、《公路路面基层施工技术规范》(JTJ034-2000)、《公路路基施工技术规范》(JTGF10-2006)、《公路水泥混凝土路面施工技术规范》(JTGF30-2003)等部颁现行公路工程施工规范和规程2、《道路工程制图国家标准》(GB 50162-1992)、《建筑制图标准》(GB/T 50104-2001)三、概述1、总体布置本桥跨越顺番公路(K46+687.75),其路基宽度为80m,路线中心线与顺番路交角为51度。

本桥在第五联跨越地方规划路(K47+024.20),要求净宽16m,净空不小于4.5m。

本桥位于直线上,分幅设计,桥面等宽33.5m。

2、上部结构桥梁总长538.46m,跨越顺番公路采用左幅(19.725+2x20.5+19.4+13.635)m,右幅(14.09+19.4+2x20.5+19.27)m. 预应力砼连续箱梁,箱梁等高1.65m。

跨越地方规划路采用左幅(24+30+35+30)m,右幅(30+35+30+24)m预应力砼连续箱梁.,箱梁等高1.85m。

均采用单箱双室,箱底宽11.45m,悬臂长2.5m,腹板厚度由40cm变化到60cm。

其余均采用20m预应力砼宽幅式空心板。

3、下部结构5#及10#过渡墩采用D120-130cm双柱墩,6#、25#右幅,9#、23#右幅,22#、26#左右幅桥墩采用D130-150cm双柱墩,23#右幅、25#左幅桥墩采用D140-160cm双柱墩,6#左幅,7#、8#左右幅及9#右幅采用D150-180cm独柱墩,24#左右幅采用D180-200cm独柱墩。

4、支座、伸缩缝、护栏连续箱梁采用GPZ(II)系列盆式橡胶支座。

采用D80伸缩缝。

桥梁两侧设砼防撞栏。

四、技术标准根据设计文件,本段项目采用高速公路标准,设计速度100km/h,双向六车道,路基宽度采用33.5米。

桥涵设计汽车荷载等级采用公路—I级,其他技术指标按《公路工程技术标准》(JTGB01-2003)执行,主要技术指标见表1-1。

表1-1 主要技术标准五、施工说明1、施工时严格遵守中华人民共和国交通部颁标准《公路桥涵施工技术规范》、《公路工程质量检验评定标准》有关要求,同时根据施工图设计的设计意图及施工关键要点组织施工。

(一)主要材料1、水泥:为保证水泥质量的稳定及桥梁颜色的一致性,我部采用甲方供应的华润、英德海螺散装水泥;2、砂石:碎石来自邻近的鹤山市的上南石场;中砂来自乐从砂场西江中砂。

混凝土的原材均根据批次检测合格后使用。

3、钢材:普通钢筋、预应力钢材和锚具按设计技术指标进行购货,并按照中华人民共和国交通部颁标准《公路桥涵施工技术规范》和相关规程的有关要求,进行严格验收和检验。

(二)上部结构1、空心板的预制、架设空心板预制由预制标完成,该部分的图纸及要求见预制标图纸、说明。

该桥梁的预制梁板均为20m预应力空心板,吊装时采用2台50T汽车吊安装。

2、空心板铰缝、湿接缝和整体化层施工(1) 铰缝混凝土与整体化层混凝土分开浇筑。

浇筑铰缝混凝土前,先将凿毛后的预制板铰缝位置表面冲洗干净,后放入铰缝钢筋。

铰缝混凝土采用要用插入式振捣棒将其振捣饱满密实。

铰缝施工时为防止梁板的移位,施工前在挡块及梁板间设置限位木楔,施工完毕后解决约束。

(2) 浇筑整体化层混凝土混凝土前,首先清除结合面上的浮皮、油污,并用水冲净。

(3) 结合面清理完进行测量板顶面各点标高,测点纵、横间距不大于5米,将实际值与理论值进行比较。

并在设计标高点设置标高带。

(4) 整体化层混凝土浇筑前检查现浇层钢筋网的间隔,焊接长度等,单面焊缝长度是否满足要求,要求钢筋距预制板顶面的高度不得小于3.5厘米,同时应确保整体化层钢筋网在混凝土中的高度。

3 现浇箱梁(1) 浇筑砼前应将预埋钢筋、钢板、预留孔按各图中位置准确地安装或预留,其中梁端伸缩缝预留槽尺寸根据选用伸缩缝的安装图设置。

(2) 箱梁采用逐孔搭架现浇,施工顺序:先浇底、腹板,在底、腹板达到70%的设计强度后再浇顶板。

横隔板下半部分随腹板一起浇筑,横隔板的上半部分随顶板一起浇筑。

施工前支架必须预压,预压重不小于箱梁重量的100%。

(3) 该箱梁段施工时,每孔钢束张拉完毕后,需待下一施工梁段施工完毕后方可卸架。

卸架顺序为先卸悬臂部分,再从跨中向两边卸架。

(4) 浇注砼时应采用插入式振捣器振捣密实,特别是管道密集部位及锚头垫板部位进行了严格控制。

(5) 锚头安装定位时,锚头平面满足平面与钢束管道垂直,锚孔中心与管道中心对应。

(6) 预应力管道位置固定,采用定位钢筋固定,间隔约25cm, 保证管道位置准确,管道位置与普通钢筋相碰时,将钢筋稍予调整。

(7) 砼达到90%设计强度后且龄期大于5天,根据设计要求先张拉纵向束,灌浆并凝固2天以上,张拉横梁预应力。

(8) 钢束的张拉采用25、400KN千斤张拉、张拉设备均校核标定,张拉双向控制,即控制张拉力和钢束延伸量,实测伸长量和计算伸长量之差。

要求不超过6%。

严禁撞击锚头和钢束,钢绞线多余长度采用切割机切割,切割后钢绞线剩余外露锚圈表面长度为30mm。

(9) 钢束张拉完毕后,管道压浆前用高压水清除管道内杂质,并用真空压浆机压浆。

4、护栏、伸缩缝(1) 砼防撞栏施工时按照建设单位变更设计图纸要求实施,约5~6米设置断缝,模板使用前清洗干净,保证全桥砼表面光洁、颜色一致,位于曲线上的结合平面线型设置适应的弧线,保证线型美观。

在预制空心板外侧边板及现浇箱梁时悬臂预留10cm与砼防撞栏一起浇筑,保证外观的一致性。

(2) 该桥中央波形梁护,根据设计变更要求,变更为钢筋砼防撞栏。

(3) 伸缩缝安装时由专业伸缩缝安装队伍安装,本合同段负责在梁板施工时预埋相应钢筋预埋件。

(三)下部结构1、桥梁施工前,我部对合同段范围的控制点进行全面复测,确保控制点的准确,同时对各桩基坐标,墩、台位置进行复核,其中发现,该桥梁跨顺番公路及规划地方路与设计意图有误,后上报设计院根据实际地形和要求进行变更设计。

2、桥梁基础为灌注桩基础,施工时采用冲孔水下灌注桩施工。

桩基桩底标高的确定,以动态应力筋布设→底腹板混凝土浇筑→箱梁顶板浇筑→砼养护→预应力钢铰线张拉→压浆、封锚。

设计为原则,根据补钻资料及,施工钻孔的地质层面记录确定终孔标高。

桩基入岩要求:岩石单轴极限抗压强度不小于15MPa,桩长除满足设计要求外,入岩深度按1D控制。

要求清孔干净,嵌岩桩底沉淀土厚度不大于5cm,摩擦桩桩底沉淀土厚度不大于15cm。

3、桩基混凝土,采用C25水下砼,坍落度在180~210mm,采用导管水下灌注方法。

4、全桥桩基均按质检要求进行小应变或超声波或抽芯检测,合格率为100%。

5、桥梁墩柱为园柱式墩柱,墩柱采用全新钢立柱钢模分批分次浇筑;盖梁墩帽高度较少采用满堂支架法施工。

6、座板式、桩柱式桥台桩基在填土高度达到盖梁底面且压实及沉降稳定后(包括锥坡填土)方进行钻孔桩施工,填土压实度要求与路基相同,台前墩的桩基须待桥台预压稳定后和桥台桩基一起施工。

(四)桥梁开工时间及完工时间开工时间:2008年11月19日完工时间:2010年07月09日(五)桥梁施工投入人员及机械设备1、桥梁施工投入主要人员:管理人员4人,技术人员3人,模板支架工20人,钢筋工15人,砼工12人,电工2人,电焊工15人,机修工3人,吊装工6人;钻机操作人员40人2、投入机械设备:钢筋切断机2台;钢筋弯曲机2台;电焊机6台;发电机2台;钢筋调直机1台;抽水机4台;振动棒6台;锯木机1台;挖掘机3台;砼运输车8台;汽车吊3台;砼泵送车1台;装载机1台;冲孔钻机12台;张拉压浆设备1套。

六、施工工艺简介1、桩基础施工采用冲孔灌注桩法:施工场地平整及施工平台修筑→根据地质情况选择合适钻机→测量放线、安装护筒→泥浆制备→钻孔→清孔→钢筋笼的制作与安放→灌注水下混凝土→钻孔桩工程的中间验收2、墩台立柱施工:前期准备:(做好施工缝的处理,凿毛后用水冲洗并清除积水、测量放线工作、搭设脚手支架工作平台、模板制作)→钢筋制作安装→支架、模板安装→砼浇注→模板拆除及砼养护3、现浇箱梁:地基处理→支架搭设→支架预压→预压卸载→模板制作安装→制作安装钢筋→预七、变更情况K46+857.25顺番路跨线桥设计变更与竣工图表修改对照一览表国道主干线广州绕城公路南段K46+170~K49+317.049(第17合同段)全长3.147 Km八、施工中遇到的问题及解决措施1、由于顺番公路、规划地方道路的变化,发现顺番跨线桥原设计墩柱位置落于顺番公路行道中,且跨规划地方道路净空不能满足要求,我部马上与建设单位及设计单位联系,及时变更设计调整该桥梁跨径组合。

2、顺番跨线桥由于工期压力大,我部增加施工机械设备投入由原来的7台钻机增加到12台钻机,大大争取了桥梁施工工期。

九、质量事故处理在参建单位的严格控制管理下,本合同段在路基施工过程中实行三级质量管理,及时发现问题、解决问题,没有出现质量事故,均达到设计或规范要求。

十、隐蔽工程质量检查1、隐蔽工程检查是施工过程质量控制的关键,我部建立隐蔽工程质量检查制度。

2、结合本桥梁特点重点检查控制隐蔽工程有:基底处理、地基土填筑、基坑基基础工程、钢筋工程、桥涵基坑回填、桥梁预应力筋张拉、压浆等。

3、隐蔽工程检查的要求,先由各工点主管技术人员自检合格后,填写自检资料,备齐相关附件、图纸,提前约请质检人员及监理工程师复核签认,签认后进行下道工序施工。

4、本桥梁通过过程的质量控制,从检查结果反映均达到设计要求。

工程自检合格率达100%。
