水泵接合器及地上消火栓安装施工工艺标准
关于消防水泵接合器安装标准

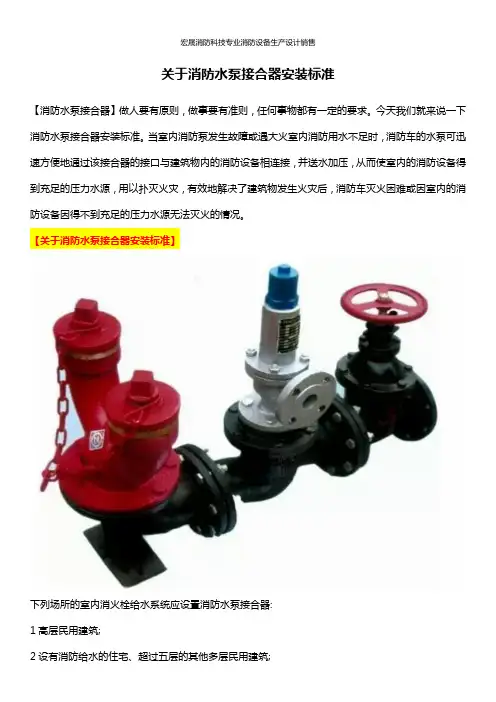

关于消防水泵接合器安装标准【消防水泵接合器】做人要有原则，做事要有准则，任何事物都有一定的要求。
今天我们就来说一下消防水泵接合器安装标准。
当室内消防泵发生故障或遇大火室内消防用水不足时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。
【关于消防水泵接合器安装标准】下列场所的室内消火栓给水系统应设置消防水泵接合器:1高层民用建筑;2设有消防给水的住宅、超过五层的其他多层民用建筑;3地下建筑和平战结合的人防工程;4超过四层的厂房和库房，以及高层楼板超过20m的厂房或库房;5四层以上多层汽车库和地下汽车库;6城市市政隧道自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。
消防水泵接合器的给水流量宜按每个10L/s~15L/s计算。
消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时，可根据供水可靠性适当减少;下列消防给水系统宜适当减少:1市政给水管网2路直接供水的高压消防给水系统;2高位消防水池、水塔2路供水的高压消防给水系统。
临时高压消防给水系统向多栋建筑供水时，消防水泵接合器宜在每栋单体附件就近设置。
消防水泵接合器的供水压力范围，应根据当地消防车的供水流量和压力确定。
消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器;当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。
水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
墙壁消防水泵接合器的安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。
消防水泵接合器及消火栓安装施工技术交底
消防水泵接合器及消火栓安装施工技术交底1. 引言消防水泵接合器及消火栓是消防系统中重要的组成部分，其安装施工技术直接关系到消防系统的正常运行。
本文档旨在对消防水泵接合器及消火栓的安装施工技术进行详细交底，确保施工人员能够正确安装和调试消防水泵接合器及消火栓，保证消防系统的可靠性和稳定性。
2. 消防水泵接合器安装施工技术交底2.1 准备工作在进行消防水泵接合器的安装施工前，需要做好以下准备工作：•检查并核对消防水泵接合器的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
2.2 安装过程在进行消防水泵接合器的安装施工时，需要按照以下步骤进行：1.将消防水泵接合器放置在预先布置好的位置上，并进行固定。
应注意接合器的进出水口应与管道对接口对正，并进行密封处理，防止漏水。
2.进行连接管道的安装。
根据设计要求，选用合适的管道材料进行连接，并进行严密的密封处理。
安装过程中，要保证管道的水平与垂直度符合要求，并且连接处没有松动或裂缝。
3.安装进出口阀门。
根据设计要求，安装好进出口阀门，并进行调试，确保其开启和关闭的正常操作。
4.安装压力表和流量计等附属设备。
根据设计要求，安装并连接好压力表和流量计，确保其可靠性和准确性。
5.进行系统压力测试。
在安装完成后，进行系统压力测试，确保系统的运行正常且无漏水现象。
2.3 安装验收完成消防水泵接合器的安装后，进行安装验收工作。
验收时，应按照设计规范和相关要求进行检查，包括但不限于以下内容：•检查消防水泵接合器、管道和附属设备的安装是否符合设计要求；•检查系统运行是否正常，压力是否稳定，流量是否准确；•检查系统存在的问题并及时修复。
3. 消火栓安装施工技术交底3.1 准备工作在进行消火栓的安装施工前，需要做好以下准备工作：•检查并核对消火栓的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
消防栓及给水设备施工工艺标准
1.总则1.1适用范围本工艺标准适用于公共、民用和一般工业建筑的室内消火栓系统及设备安装工程。
1.2编制依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022.施工准备2.1技术准备2.1.1图纸会审已完成且技术人员已熟悉图纸。
2.1.2消火栓系统的施工组织设计或施工方案已经批准完成。
2.1.3技术人员已给操作人员进行了技术交底。
2.2材料要求2.2.1管材根据设计要求选用，一般采用碳素钢管和无缝钢管，管材不得弯曲、锈蚀、重皮及凹凸不平等现象。
2.2.2消火栓箱体的规格类型符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀、划伤，箱门开启灵活，箱体方正，箱内配件齐全；栓阀外型规距，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2.2.3阀门：铸造规矩，无毛刺、无裂纹，开关灵活严密，丝扣无损伤，有出厂合格证。
2.3主要机具2.3.1套丝机、砂轮切割机、台钻、电锤、手砂轮、手电钻、电焊机。
2.3.2套丝板、管钳、台钳、压力钳、手锤、钢锯、扳手、电气焊等。
2.4作业条件2.4.1主体结构已验收，现场已清理干净。
2.4.2管道安装所需要的基准线已测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.4.3检查管道支架、预留孔洞的位置、尺寸是否正确。
2.4.4设备基础检验符合设计要求，达到安装条件。
3.施工工艺3.1工艺流程管道安装→干管安装→立管安装→消火栓、支管及配件安装→水泵安装→水箱安装→管道试压冲洗→防腐保温。
3.2管道安装3.2.1管道切割等工艺见《室内给水管道及配件安装工程施工工艺标准》。
3.2.2焊接(1) 管道焊接前要清除接口处的浮锈、污垢及油脂。
(2) 一般采用手工电弧焊，焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下可点焊三个点，管径在150mm以上点焊四个点为宜。
两钢管壁厚差超过3mm者不宜对焊，可采用扩、缩管口的方法解决。
(3) 管道的焊接一般为对口形式及组对，如设计无要求，电焊应符合下表规定：注：δ≤4mm的管子对接如能保证焊透可不开坡口。
消防水泵接合器安装及品控要求
工艺流程图
土方开挖 管道预制 管道、阀门安装
·
管道防腐 管道敷设 接合器本体安装 土方回填 设置铭牌及标识
消防水泵接合器安装及品控要求
实物效果图
平面工艺图三维模型图品控要求1.水泵接合器分为地上式、地下式、墙壁式，图为地上式。 2.地上式的安装高度距地面为 0.7m； 墙壁式距地面 1.1m； 地下式进水口与井盖距离不得大于 0.4m。 3.消火栓系统：PO1 高低区各 3 套；PO2 高低区各 3 套；PO3 共 3 套。 自喷系统：PO1 高低区各 2 套； PO2 高低区各 3 套； PO3 共 5 套。 4. 水泵接合器成排布置，为区别系统及分区，设置标识。
关于消防水泵接合器安装标准
关于消防水泵接合器安装标准【消防水泵接合器】做人要有原则，做事要有准则，任何事物都有一定的要求。
今天我们就来说一下消防水泵接合器安装标准。
当室内消防泵发生故障或遇大火室内消防用水不足时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。
【关于消防水泵接合器安装标准】下列场所的室内消火栓给水系统应设置消防水泵接合器:1高层民用建筑;2设有消防给水的住宅、超过五层的其他多层民用建筑;3地下建筑和平战结合的人防工程;4超过四层的厂房和库房，以及高层楼板超过20m的厂房或库房;5四层以上多层汽车库和地下汽车库;6城市市政隧道自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。
消防水泵接合器的给水流量宜按每个10L/s~15L/s计算。
消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时，可根据供水可靠性适当减少;下列消防给水系统宜适当减少:1市政给水管网2路直接供水的高压消防给水系统;2高位消防水池、水塔2路供水的高压消防给水系统。
临时高压消防给水系统向多栋建筑供水时，消防水泵接合器宜在每栋单体附件就近设置。
消防水泵接合器的供水压力范围，应根据当地消防车的供水流量和压力确定。
消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器;当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。
水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
墙壁消防水泵接合器的安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。
水泵接合器及地上消火栓安装施工工艺标准.
室外消防水泵接合器及地上消火栓安装施工工艺标准（QB—CNCEC J050502—2004）1 适用范围本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。
2 施工准备2.1 原材料要求：2。
1。
1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证.2.1。
2 给水铸铁管件规格、品种应符合设计要求,管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。
2。
1。
3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
2.1。
4 钢管及管件,管内壁无飞刺、砂眼，并有出厂合格证.2。
1。
5 捻口水泥一般采用525＃的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。
水泥必须有出厂合格证.2。
1。
6 其他材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。
2。
2 主要施工机具2。
2.1交流弧焊机、导链、滑轮、人字桅杆(架）、电动套丝机。
2.2。
2管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。
2。
3 作业条件2。
3。
1各类机具、设备及材料均已进场，并有产品质量合格证。
2.3.2支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。
3 操作工艺3。
1 工艺流程3.2 操作细则3。
2。
1 消防水泵接合器安装3.2.1.1水泵接合器安装在接近主楼外墙的一侧,附近40m以内有可供取水的室外消火栓或消防水池。
3。
2.1.2水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型(安装形式见图3.2.1.2(1）、图3。
2.1。
2(2）、图3。
2.1.2（3））。
其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力确定压力,防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20、1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法与质量规范。
本规范适用于民用住宅小区与厂区内,工作压力不大于1、0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20、2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡就是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本规范。
凡就是不注日期的引用文件,其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20、3 术语与定义20.3.1 给水系统通过管道及辅助设备,按照建筑物与用户的生产、生活与消防的需要,有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中,用以调节、分配水量与水压,关断与改变水流方向的各种管件、阀门与水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度与气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子,钢塑复合管含衬塑钢管与涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽,通过专用卡箍,辅以橡胶密封圈,扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20、4 施工准备20.4.1 技术准备20.4.1、1 施工图应经设计单位、建设单位、监理单位与施工单位会审,并经设计单位进行设计交底;图纸会审应形成会审纪要,设计变更应经过设计单位同意。
20.4.1、2 编制《施工方案》,并报上级主管部门与监理单位审核批准。
20.4.1、3 熟悉施工图,熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范与规范图等。
消防安装工程施工工艺标准
消防安装工程施工工艺标准一、施工前准备工作1、施工前应对有关规范、图纸进行仔细研究和分析，熟悉施工工艺和要求。
2、施工单位应当进行技术交底，明确各工种责任和施工要求。
3、确定施工队伍组织结构，明确各工种工作任务。
4、对施工场地进行清理和平整，确保施工现场整洁、有序。
5、准备施工所需要的工具、设备和材料。
6、做好安全防护工作，确保施工人员的人身安全。
7、施工前应做好相关手续和备案。
二、材料准备1、消防水泵、管道、阀门等设备应按照标准进行采购，保证设备的品质和性能。
2、消防管道应选用优质焊接材料，如不锈钢、塑料等。
3、焊接材料、焊接工具也应按照标准进行采购，保证焊接的质量。
4、消防设备的配件和附件也应按照标准进行采购，确保设备的完整。
5、施工现场应设置临时堆放点，对材料进行分类、整理和妥善保管。
6、对高空和狭小空间施工材料应加固、焊接牢固以保证施工人员的安全。
三、施工工序1、布线：根据设计图纸确定管道的布线方案，合理规划管道的位置和走向。
2、切割：根据布线方案在管道上进行切割，保证切口平整、垂直。
3、焊接：采用焊接机或手工焊接，保证焊口牢固、密封。
4、安装：在焊接完成后，对管道、阀门、接头等进行安装，保证各部件之间的连接紧密。
5、压力测试：安装完成后应进行压力测试，确认管道的密封性和耐压性能。
6、绝缘：对管道进行绝缘处理，保证管道不受外界干扰和损坏。
7、清洗、保养：施工完成后，要对管道进行清洗和保养，确保管道的长期稳定运行。
8、验收：按照规范的验收标准对消防设备进行检测和验收，确保施工质量达标。
四、施工质量管理1、对施工过程进行现场监督和检查，及时发现问题并进行调整。
2、加强交底和技术培训，提高施工人员的技术水平和责任意识。
3、施工过程要严格按照施工图纸、规范和要求进行施工，确保施工质量。
4、对施工过程中出现的问题及时处理，确保施工进度。
5、施工完成后要进行质量验收，在规定的时间内办理相关手续。
6、对施工现场和设施进行清理、整理，保持施工现场的整洁和有序。
消防水泵接合器及室外消火栓安装工艺标准
消防水泵接合器及室外消火栓安装工艺标准1 适用范围本章适用于工作压力不大于的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002 ）3 施工准备材料准备严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
所有管材和管件均应有出厂合格证。
机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
量具：水平尺、压力表、钢卷尺、游标卡尺等。
作业条件室外地下消火栓应砌筑的消火栓井和室外地上式消火栓应砌筑的消火栓闸门井已砌筑。
4 施工工艺工艺流程操作工艺室外消火栓安装（1）消火栓管道的安装分支管安装和干管安装两种方式，根据现场的实际情况选用。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为的采用法兰连接，压力为的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部(6)地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
(7)埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或厚底塑料薄膜包严。
消防水泵接合器安装。
(1)消防水泵接合器的安装，应与地面垂直，无明显倾斜。
(2 )地上式接合器的接口中心高度距地700mm 、墙壁式水泵接合器的接口中心高度距地1100mm 。
(3)地下式水泵接合器的接口顶部距井盖底面250〜400mm。
(4)水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
建筑工程消防水泵接合器安装技术要求
建筑工程消防水泵接合器安装技术要求I消防水泵接合器墙壁式安装,油漆标识阀门井标准施工消防水泵接合器安装施工水泵接合器安装大样图1、工艺流程：图纸优化复核T接合器安装位置定位T管道及接合器标高定位T接合器检修阀门、阀门井定位施工安装T接合器安装T油漆、保温T标示标识2、操作工艺：2.1消防水泵接合器应安装在接近主楼的一侧，安装在便于消防车接近的人行道或非机动车行驶地段，附近40m以内有可取水的室外消火栓或贮水池。
2.2消防水泵接合器按管径分为DN100 DN15两种，按安装位置分为地下式、地上式、墙壁式三类，并有相应的标准图集供使用，图为墙壁式。
2.3根据复核后的施工图，确定消防水泵接合器的安装位置及室外标高，确定检修阀门井位置及标高。
施工完成后，露出地面以上的管道、接合器，要有保温措施。
2.4地上式水泵接合器接口中心高度距地700mm墙壁式水泵接合器接口中心距地1100mm地下式水泵接合器接口顶部距井盖底面250-400mm。
3、质量要求：3.1消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
安全阀出口压力应校准3.2墙壁式消防水泵接合器安装高度如设计未要求，出水栓口中心距地面应为1.10m,与墙面上的门、窗、孑L、洞的净距离不应小于2.0m, 且不应安装在玻璃幕墙下方。
其上方应设有防坠落物打击的措施。
3.3消防水泵接合器的各栓口安装高度允许偏差为士20mm消防水泵接合器的位置标志应明显, 栓口的位置应方便操作。
地上消防水泵接合器应设置与消火栓区别的固定标志。
3.4成排排列时排列整齐、标高一致、油漆均匀光滑、标识标牌清楚、目标清晰、美观、不占地面位置,使用方便。
3.5设置在绿化带内水泵接合器应设有通往消防通道的道路。
水泵接合器及室外消火栓安装工艺要点
消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备3.1材料准备3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
消防水泵接合器及室外消火栓安装施工工艺标准
2003-12-01发布 2004-01-01实施目录前言1 适用范围2 规范性引用文件3 施工准备4 施工工艺5 质量标准6 成品保护7 职业安全健康和环境措施8. 质量记录前言建立消防水泵接合器及室外消防栓施工工艺标准既是建筑施工质量验收新版规范的要求,也是规范企业自身的施工行为,是公司健全管理体系,提升企业管理水平的需要,本标准对消防水泵接合器及室外消防栓的施工工艺要求进行了规定。
消防水泵接合器及室外消火栓安装施工工艺标准1 适用范围本工艺标准适用于火力发电厂厂区室外给水管网安装工程的施工。
2 规范性引用文件《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给排水标准图集》99S203 、99S201《施工工艺标准编写导则》Q/AEPC-T GC22-20033 施工准备3.1 技术准备施工前平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
3.2 材料准备系统组件、管件及其它设备及材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
3.3 作业条件3.3.1 施工现场及中使用的水、电、气应满足施工要求，并能保证连续施工。
3.3.2 系统组件、管件及其它设备、材料应能保证正常施工。
4 施工工艺4.1 消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
4.2 消防水泵接合器的安装应符合以下要求：4.2.1 应安装在便于消防车接近的人行道或非机动车行驶地段；4.2.2 地下消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的固定标志。
4.2.3 地上消防水泵接合器应设置与消火栓区别的固定标志。
4.2.4 墙壁消防水泵接合器的安装应符合设计要求，4.2.5 设计无要求时，其安装高度宜为1.1m，4.2.6 与墙面上的门、窗、孔、洞的净距离不应小2m，且不应安装在玻璃幕墙下方。
室外消防水泵接合器及室外消火栓安装作业指导书
室外消防水泵接合器及室外消火栓安装作业指导书一、前言本文档是针对室外消防水泵接合器及室外消火栓的安装作业的指导书。
本指导书旨在协助读者正确使用安装工具和材料，正确操作安装流程，确保安装的顺利和安全。
二、工具及材料工具•扳手•锤子•手电钻•绞盘材料•接合器•消火栓•管道•打捆带•螺丝钉•手套•安全帽三、安装流程3.1 室外消防水泵接合器安装3.1.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将接合器和管道放置在安装位置，检查是否完整。
3.1.2 安装1.使用安全帽和手套，使用扳手固定接合器于管道上；2.使用螺丝钉将接合器固定于地面或墙面上；3.用打捆带将管道进行捆扎固定。
3.2 室外消火栓安装3.2.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将消火栓放置在安装位置，检查是否完整。
3.2.2 安装1.使用扳手拧掉消火栓上螺帽，将消火栓安放在预先选择且经过审批的固定位置上；2.固定消火栓，可以选择将消火栓使用螺栓或焊接牢固固定；3.上面配有防盗卡口，必须将防盗卡口固定，以防止被盗。
3.3 安全措施1.工作人员必须佩戴安全帽和手套，注意个人安全；2.安装前检查是否有易燃易爆物质周边，防火等级是否符合要求。
四、总结本指导书介绍了室外消防水泵接合器及室外消火栓的安装流程以及必要的安全措施。
在使用本指导书前，读者必须了解本指导书所涉及的相关法律法规和标准，并按照指导书的要求进行实践。
五、参考文献1.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外消防水泵接合器及地上消火栓安装施工工艺标准
（QB-CNCEC J050502-2004）
1 适用范围
本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。
2 施工准备
2.1 原材料要求：
2.1.1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证。
2.1.2 给水铸铁管件规格、品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。
2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
2.1.4 钢管及管件，管内壁无飞刺、砂眼，并有出厂合格证。
2.1.5 捻口水泥一般采用525#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。
水泥必须有出厂合格证。
2.1.6 其他材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。
2.2 主要施工机具
2.2.1交流弧焊机、导链、滑轮、人字桅杆（架）、电动套丝机。
2.2.2管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。
2.3 作业条件
2.3.1各类机具、设备及材料均已进场，并有产品质量合格证。
2.3.2支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。
3 操作工艺
3.1 工艺流程
3.2 操作细则
3.2.1 消防水泵接合器安装
3.2.1.1水泵接合器安装在接近主楼外墙的一侧，附近40m以内有可供取水的室外消火栓或消防水池。
3.2.1.2水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型（安装形式见图.2.1.2(3））。
其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力确定压力，防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
3.2.2 室外消火栓安装
3.2.2.1严格检查消火栓的各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。
3.2.2.2室外地下消火栓应砌筑消火栓井，室外地上消火栓应砌筑消火栓阀门
井。
消火栓井的规格见全国通用给水排水标准图集。
在高级及一般路面上，井盖上表面同路面相平，允许偏差±5mm，无正规
图 3.2.1.2（1） SQX地下消防水泵接合器安装图
图 3.2.1.2（2） SQ型地上消防水泵接合器安装图
图3.2.1.2（3） SQB型墙壁消防水泵结合器安装图
道路时，井盖高出室外设计标高50mm，并在井口周围以0.02的坡度向外做护坡。
3.2.2.3 室外地下消火栓与主管连接的三通或弯头下部带座或无座的，均应稳固在混凝土支墩上，管道底部距井底不小于200mm，消火栓顶部距井盖不大于400 mm，如果超过，加设短管。
接出的短管高于1m
图 3.2.2.3(1) 室外地下式消火栓安装图
图 3.2.2.3(2) 室外地下式消火栓安装图
3.2.2.4 室外地上式消火栓安装时，距地面高度一般为640mm，消火栓与开闭阀门之间，两者距离不超过2.5米)
图 3.2.2.4(1) 地上式浅型消火栓安装图
图 3.2.2.4(2) 室外地上式消火栓安装图
3.2.2.5 浅型地上和地下式消火栓，在放水口处做卵石渗水层，卵石粒径
20~30mm，铺设半径500mm，铺设深度自地面下200mm至槽底，铺设卵石时，注意保护好放水弯头，以免碰坏。
3.2.2.6 地下消火栓安装时如设置阀门井，必须将消火栓自身的放水口堵死，在井内另设放水口。
3.2.2.7 消火栓使用的阀门井盖必须铸有明显的“消火栓”字样。
3.2.2.8 管道穿过井壁处应严密，不漏水。
4 质量标准
4.1 主控项目：
4.1.1 系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于
0.6MPa.
检验方法：在试验压力下，10min内压力降不大于0.05MPa,然后降至工作压力进行检查，压力保持不变，不渗不漏。
4.1.2 消防管道在竣工前，必须对管道进行冲洗。
检验方法：观察冲洗出水的浊度。
目的是为了保证管道畅通，防止杂质、焊渣等损坏消火栓。
4.1.3 消防水泵接合器和消火栓标志明显，栓口的位置应方便操作。
消防水泵接合器如采用墙壁式，如设计没有要求，进、出水栓口的中心安装高度距地面应为1.0m，其上方应设防坠落物打击的措施。
检验方法：观察和尺量检查。
4.2 一般项目
4.2.1 室外消火栓和消防水泵接合器的各项安装尺寸符合设计要求，栓口安装高度允许偏差±20mm 。
检验方法：尺量检查。
4.2.2 地下式消防水泵接合器顶部进水口或地下消火栓的顶部出水口与消防井
盖底面的距离不大于400mm，井内应有足够的操作空间，并设爬梯，寒冷地区井内应做防冻保护。
检验方法：观察和尺量检查。
4.2.3 消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
检验方法：现场观察和手扳检查。
4.3 特殊工序或关键控制点的控制
4.4 质量记录
4.4.1 消火栓、消防水泵接合器出厂合格证及国家质量监督部门的检测报告。
4.4.2 隐蔽工程检验记录
4.4.3 预检记录
4.4.4 试压记录
4.4.5 竣工验收单
4.4.6 其它技术和质量资料，如自互检记录、中间验收记录。
4.4.7 试水记录
5 需注意的质量问题：
5.0.1 火灾时找不到消防水泵接合器、控制阀打不开，按照规定标志明显，控制阀作好启闭标志。
5.0.2 水泵接合器不能加压。
由于阀门未开启，止回阀装反或有盲板未拆除造成。
5.0.3 阀门盘根漏水严重。
由于盘根老化或压兰未紧。
5.0.4 送水后设备活动不稳。
由于支撑设备的支墩未按规定进行浇灌或砌筑，采用临时支撑代替交工或井内立管未按规定设置。
6 成品保护
6.0.1消火栓、阀门安装后，在未盖井盖之前，要将井暂时盖好，防止落物进井，砸坏设备。
6.0.2 设备下部若设有临时支撑，在设备安装完，应及时砌筑或浇灌好支墩。
6.0.3对处在有产生冻结可能的消火栓，做好防冻保温措施。
7 职业健康安全与环境管理
7.1 危险源辨识及控制措施
注：表中仅供参考，现场应依据实际情况进行环境因素辨识、评价并采取相应的控制措施。
7.2 环境因素辨识与控制措施：
注：表中仅供参考，现场应依据实际情况进行危害辨识、风险评价并采取相应的控制措施。
