@CAD制图的图幅尺寸和标题栏要求
cad图框标准
cad图框标准CAD图框标准。
一、概述。
CAD图框是CAD绘图中的重要组成部分，它规范了图纸的布局、尺寸和标注，是绘图过程中必不可少的一环。
本文档将详细介绍CAD图框的标准规范，帮助大家更好地理解和应用CAD图框。
二、CAD图框的作用。
CAD图框是用来规范绘图的布局，它包括了标题栏、图框线、图幅标注、比例尺等内容，能够使绘图更加规范、美观。
同时，CAD图框还可以提高绘图效率，减少绘图过程中的出错概率，提高绘图质量。
三、CAD图框的标准尺寸。
1. 标题栏，标题栏应位于图框的顶部，高度一般为15mm，用于填写图纸名称、图号、版本号等信息。
2. 图框线，图框线应与图纸边框平行，距离图纸边缘一定距离，一般为10mm。
图框线的粗细一般为0.35mm，线型为实线。
3. 图幅标注，图幅标注应位于图框的右下角，用于标注图纸的比例尺和图幅尺寸。
4. 比例尺，比例尺应清晰、准确地标注在图幅标注中，以便读者正确理解图纸的比例关系。
四、CAD图框的设计原则。
1. 简洁明了，CAD图框应设计简洁明了，不宜过于繁杂和复杂，以便于绘图人员快速理解和应用。
2. 规范统一，CAD图框的设计应符合相关的标准规范，保持统一性，避免出现个性化的设计，以免影响图纸的整体美观。
3. 信息齐全，CAD图框中的各项信息应齐全、准确，包括图纸名称、图号、版本号、比例尺等内容，方便读者正确理解和使用图纸。
五、CAD图框的制作方法。
1. 使用模板，在CAD绘图软件中，可以事先设计好CAD图框的模板，包括标题栏、图框线、图幅标注等内容，以便在绘图过程中直接调用。
2. 自定义设置，根据实际需要，可以自定义CAD图框的设置，包括图框线的粗细、标题栏的位置、比例尺的大小等内容，以满足不同绘图要求。
3. 参考标准，在CAD图框的制作过程中，可以参考相关的标准规范，保证CAD图框的设计符合标准要求，提高图纸的质量。
六、CAD图框的应用注意事项。
1. 标注清晰，CAD图框中的各项标注应清晰、准确，避免出现模糊或错误的情况，以免影响图纸的使用。
CAD图纸幅面及图框格式尺寸
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
最新CAD制图的图幅尺寸和标题栏要求
CAD图纸幅面与标题栏一、内容目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）（不需装订的幅面）注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297A 25C 10 5e 20 10图框格式：一般采用A4竖装和A3横装。
标题栏：标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：中国美术史名词解释1、陶器 ①人类利用泥土烧，制造的使用器皿或陶艺品，是史前人类社会的重大发明； ②按照用途分：饮食器，炊煮器，储藏器 ③ 按照陶质分：红，白，灰，黑 ④按照装饰分：拟形陶，彩陶，素陶，印纹陶 ⑤按照纹样分：动物纹，植物纹，人形纹2、彩陶 ① 带有彩绘纹样装饰的史前陶器； ②彩绘颜料以赤铁矿为主，多饰以几何图案和动植物花纹； ③在造型装饰、图案纹样的处理上，体现了当时审美能力和工艺制作已达到客观水平。
1. 鹳鱼石斧彩陶盆 ① 1978年河南省临汝县阎村出土 ② 属新石器时代仰韶文化类型。

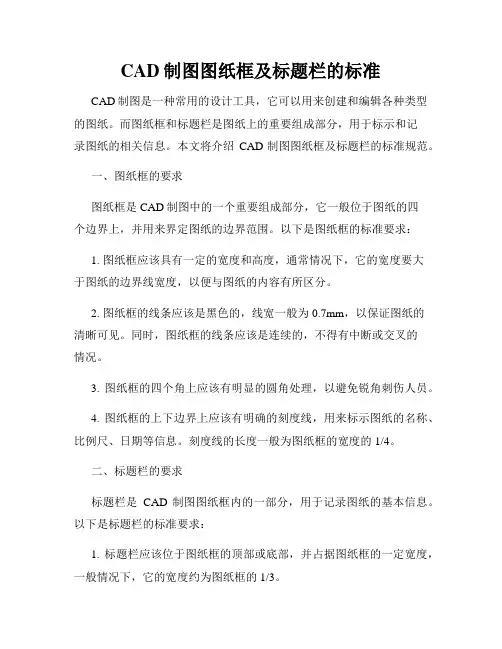

CAD制图图纸框及标题栏的标准
CAD制图图纸框及标题栏的标准CAD制图是一种常用的设计工具，它可以用来创建和编辑各种类型的图纸。
而图纸框和标题栏是图纸上的重要组成部分，用于标示和记录图纸的相关信息。
本文将介绍CAD制图图纸框及标题栏的标准规范。
一、图纸框的要求图纸框是CAD制图中的一个重要组成部分，它一般位于图纸的四个边界上，并用来界定图纸的边界范围。
以下是图纸框的标准要求：1. 图纸框应该具有一定的宽度和高度，通常情况下，它的宽度要大于图纸的边界线宽度，以便与图纸的内容有所区分。
2. 图纸框的线条应该是黑色的，线宽一般为0.7mm，以保证图纸的清晰可见。
同时，图纸框的线条应该是连续的，不得有中断或交叉的情况。
3. 图纸框的四个角上应该有明显的圆角处理，以避免锐角刺伤人员。
4. 图纸框的上下边界上应该有明确的刻度线，用来标示图纸的名称、比例尺、日期等信息。
刻度线的长度一般为图纸框的宽度的1/4。
二、标题栏的要求标题栏是CAD制图图纸框内的一部分，用于记录图纸的基本信息。
以下是标题栏的标准要求：1. 标题栏应该位于图纸框的顶部或底部，并占据图纸框的一定宽度，一般情况下，它的宽度约为图纸框的1/3。
2. 标题栏应该包含图纸的名称、绘图者姓名、审核者姓名、图纸的版本号等基本信息。
其中，图纸的名称应该置于标题栏的中心位置，字号要大于其他信息。
3. 标题栏上的文字应该使用宋体字体，字号应根据实际情况选择，一般不小于5mm，以便于清晰可见。
4. 标题栏上的信息应该居中排列，行间距应适当，以保证整体美观、易读。
三、其他注意事项除了上述的图纸框和标题栏的要求外，还有一些其他的注意事项：1. 图纸的比例尺应该在标题栏中明确标明，以便于使用者按照比例进行测量和使用。
2. 图纸框和标题栏中的文字、符号等内容应该具有一定的对比度和清晰度，以保证在打印或复制时不会出现模糊现象。
3. 在CAD制图中，应遵循规范、准确的命名方式，以避免出现混淆或误解的情况。
CAD工程制图基本要求
CAD工程制图基本要求在现代工程领域，CAD（计算机辅助设计）工程制图已经成为不可或缺的重要工具。
它不仅能够提高设计效率和精度，还能为后续的生产制造、施工安装等环节提供准确的技术依据。
为了确保 CAD 工程制图的质量和有效性，以下是一些基本要求。
一、图纸设置1、图纸幅面应根据所绘制图形的大小和复杂程度，选择合适的图纸幅面。
常见的幅面有 A0、A1、A2、A3、A4 等，其尺寸应符合国家标准。
2、图框和标题栏图框应绘制在图纸的周边，其格式和尺寸也有相应的标准规定。
标题栏通常位于图纸的右下角，包含工程名称、图纸名称、比例、制图者、审核者等信息。
3、比例应根据图形的实际尺寸和图纸幅面，选择适当的比例。
比例应标注在标题栏中，常见的比例有 1:1、1:2、1:5、1:10 等。
二、图层管理1、图层设置根据图形的不同元素和性质，如轮廓线、中心线、尺寸标注、文字等，设置不同的图层。
每个图层应具有明确的名称和属性，如颜色、线型、线宽等。
2、图层的使用在绘制图形时，应将不同的元素放置在相应的图层上，以便于管理和修改。
同时，应合理控制图层的显示和隐藏，以提高绘图效率。
三、图形绘制1、线条绘制线条应清晰、光滑、连续，避免出现断裂、重叠等现象。
不同类型的线条，如实线、虚线、点划线等，应根据国家标准和绘图规范进行使用。
2、图形的准确性所绘制的图形应准确反映设计意图，尺寸标注应精确无误。
对于复杂的图形，可以采用分解绘制的方法，逐步完成。
3、图形的完整性图形应包含所有必要的信息，如视图、剖视图、局部放大图等，以充分表达设计对象的结构和形状。
四、尺寸标注1、标注样式尺寸标注的样式应符合国家标准，包括字体、字号、箭头样式等。
标注的尺寸应清晰、易读，不得相互遮挡。
2、标注的准确性尺寸标注的数值应准确无误，且与图形的实际尺寸一致。
标注的位置应合理，便于读取和理解。
3、公差标注对于有公差要求的尺寸，应按照标准进行公差标注，明确尺寸的允许偏差范围。
cad标题栏尺寸标准
cad标题栏尺寸标准CAD标题栏尺寸标准。
在CAD软件中，标题栏是一个非常重要的部分，它通常包含了文件名、工具栏、菜单栏等内容。
标题栏的尺寸标准对于整个软件界面的美观和实用性都有着重要的影响。
在设计CAD标题栏的尺寸标准时，需要考虑到用户的使用习惯、显示效果和操作便捷性等因素。
下面将就CAD标题栏尺寸标准进行详细的介绍。
首先，标题栏的高度应该适中，一般来说，标题栏的高度不宜过大，也不宜过小。
过大的标题栏会占用过多的屏幕空间，降低了绘图区域的可视面积，影响用户的操作体验；而过小的标题栏则会导致标题栏中的文字和图标显示不清晰，影响用户的识别和操作。
因此，合适的标题栏高度应该能够容纳文件名、工具栏和菜单栏，并且不会占用过多的屏幕空间，同时保证文字和图标的清晰显示。
其次，标题栏的宽度也需要根据实际情况进行设计。
一般情况下，标题栏的宽度应该能够容纳文件名，并且留出足够的空间来显示工具栏和菜单栏。
除此之外，还需要考虑到不同显示分辨率的屏幕，以及不同操作系统的界面风格，确保标题栏在不同环境下都能够正常显示和操作。
另外，标题栏中的文字和图标的大小也需要进行合理的设计。
文字和图标的大小应该能够保证在不同分辨率的屏幕上都能够清晰显示，不会出现模糊或者过小的情况。
同时，还需要考虑到用户的使用习惯和操作便捷性，确保文字和图标的大小能够满足用户的识别和点击操作。
除了尺寸标准外，标题栏的布局和风格也是非常重要的。
标题栏中的各个元素应该布局合理，不会显得拥挤或者杂乱。
同时，标题栏的风格也需要与整个CAD软件的界面风格保持一致，确保统一的视觉效果和良好的用户体验。
总的来说，CAD标题栏的尺寸标准是一个综合考量用户习惯、显示效果和操作便捷性的问题。
在设计CAD标题栏的尺寸标准时，需要综合考虑多方面的因素，确保标题栏能够在不同环境下都能够正常显示和操作，同时保证良好的用户体验。
希望本文所介绍的CAD标题栏尺寸标准能够对CAD软件的设计和开发有所帮助。
cad制图图框标准
cad制图图框标准CAD制图图框标准。
CAD制图图框是在绘制CAD图纸时常用的一种标准格式，它规定了图纸的边框大小、标题栏内容、图幅标注等重要信息，是保证图纸规范、统一的重要元素。
本文将介绍CAD制图图框的标准内容及相关注意事项。
首先，CAD制图图框的标准内容包括图纸名称、图纸编号、图幅尺寸、比例尺、编制日期、编制者、审核者、图纸版本等信息。
图纸名称应简明扼要地描述图纸内容，图纸编号应符合公司或项目的编号规范，图幅尺寸应根据实际需要进行选择，比例尺应根据图纸内容和图幅尺寸进行合理选择，编制日期应准确反映图纸的编制时间，编制者和审核者应填写真实姓名，图纸版本应根据修改情况进行标注。
以上内容应在图框的标题栏中得到清晰地呈现。
其次，CAD制图图框的标准格式应符合国家标准或行业标准的规定，例如GB/T1.1-2009《图样制作通则》、GB/T4457-2005《技术制图图样图框》等标准。
在绘制CAD图框时，应严格按照标准规定的比例尺和线型进行绘制，确保图框的准确性和规范性。
同时，应注意图框中的文字、符号、线条等要清晰、美观、整齐，便于阅读和识别。
此外，CAD制图图框的标准应根据不同的图纸内容和用途进行合理选择和设置。
例如，对于机械制图、建筑制图、电气制图等不同类型的图纸，其图框的设置应根据各自的特点进行调整，确保图框的实用性和适用性。
此外，对于特殊要求的图纸，如大幅图纸、小幅图纸、多视图图纸等，也应根据实际情况进行特殊处理，确保图框的完整性和美观性。
最后，CAD制图图框的标准应得到相关部门或人员的审查和确认。
在绘制CAD图框后，应及时进行内部审查，确保图框的准确性和规范性。
同时，应加强对CAD制图图框标准的宣传和培训，提高相关人员的标准意识和执行能力，确保图框标准得到有效执行和落实。
综上所述，CAD制图图框标准是CAD制图过程中的重要内容，它直接关系到图纸的规范性、统一性和美观性。
只有严格按照标准规定进行设置和执行，才能保证CAD图框的质量和效果。
CAD图纸幅面及图框格式尺寸
CAD图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
CAD制图的图幅尺寸和标题栏要求
CAD图纸幅面与标题栏
一、内容目录：
图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）
图框格式：
一般采用A4竖装和A3横装。
标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：。
图纸幅面及CAD画图规范要求
图1-3 简化的标题栏
共3页第3页
1.2 图 线
• 图线、字体和比例是图形旳重要组成部分。各种图 线、字体在图形中都有各自旳规定和用法，正确使 用图线和字体能使读图者对所绘图形所要说明旳问 题一目了然。比例也是图形旳一个重要组成部分， 正确使用比例能够更好地表达图形。在使用图线、 字体和比例旳时候，应该按照有关国家原则正确使 用合适旳样式。
1.1 图 纸 幅 面 及 标 题 栏
图纸幅面是指图纸宽度与长度构成旳图面。绘制图样时，应采用 表中要求旳图纸基本幅面尺寸。基本幅面代号如表1-1所示旳 A0、A1、A2、A3、A4共５种。
表 1-1 图纸幅面及图框格式尺寸
幅 面 幅面尺寸 代 号 BxL
A0 841 x 1189
周边尺寸
a
b
c
25
• 图样百分比是图中 图形与实物相应要 素旳线性尺寸之比， 分为原值百分比、 放大百分比、缩小 百分比3种，如图17所示为3种百分比 图形。
• 不论采用何种百分 比绘图，尺寸数值 均按照原值注出。
1.4 比 例
共2页第1页
1.4 比 例
• 当某种视图采用不同旳比例时，必须另行标注。 表1-3为国家原则规定旳比例。
最小距离不得不大于0.7mm。 • 一般中心线应超出轮廓线3～５mm为宜。 • 绘制较小图时，允许用细实线替代点划线。
共3页第3页
1.3 字 体
• 图样中旳字体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体高度 （用h表达，单位为mm）旳尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
• 图线旳画法要求如下： • 粗线旳宽度（b）应根据图形旳大小和复杂程度旳不同，在0.5～２mm之间
CAD制图标准
CAD制图标准在当今的工程设计和制造领域，CAD（计算机辅助设计）技术的应用已经极为广泛。
无论是建筑设计、机械制造，还是电子电路设计等，都离不开 CAD 制图。
然而，要确保 CAD 制图的准确性、规范性和可读性，遵循一套严格的制图标准是至关重要的。
一、图纸幅面与格式首先，我们来谈谈图纸幅面。
常见的图纸幅面有 A0、A1、A2、A3 和 A4 等。
A0 幅面最大，面积约为 1 平方米，A4 幅面最小。
选择合适的图纸幅面应根据图形的复杂程度和尺寸大小来决定。
在图纸格式方面，需要注意的是边框线的粗细、标题栏的位置和内容等。
边框线通常分为外边框和内边框，外边框线较粗，内边框线较细。
标题栏一般位于图纸的右下角，包含图纸名称、比例、设计者、审核者等重要信息。
二、比例比例是 CAD 制图中非常重要的一个概念。
它表示图形与实际物体的尺寸比例关系。
例如，1:100 的比例意味着图纸上的 1 个单位长度代表实际物体的 100 个单位长度。
选择合适的比例要综合考虑图形的大小、复杂程度以及图纸的幅面。
过小的比例可能导致图形细节不清晰，过大的比例则可能使图形无法在一张图纸上完整呈现。
三、字体与字号在 CAD 制图中，字体的选择和字号的大小也有明确的规定。
一般来说，汉字应采用长仿宋体，字母和数字可以采用 ISOCP 字体。
字号的大小应根据图纸的幅面、图形的复杂程度以及注释内容的重要性来确定。
例如，标题栏中的文字字号通常较大，以便清晰醒目；而在图形中的注释文字，字号可以相对较小。
四、线条类型与线宽线条类型包括实线、虚线、点划线等。
不同类型的线条在图纸中有着不同的用途。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线则常用于中心线、对称线等。
线宽的设置也非常重要。
粗线一般用于表示主要轮廓线，细线用于表示次要轮廓线和尺寸线等。
合理的线宽设置可以使图纸层次分明，易于阅读。
五、尺寸标注尺寸标注是 CAD 制图中必不可少的部分。
[整理]CAD图纸幅面及图框格式尺寸.
![[整理]CAD图纸幅面及图框格式尺寸.](https://img.taocdn.com/s3/m/5f2175ef02d276a200292e85.png)
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
cadA3标题栏尺寸标准
cadA3标题栏尺寸标准CAD A3标题栏尺寸标准。
在CAD设计中，A3纸张是一种常见的规格，因此正确的设置A3标题栏尺寸对于绘图的准确性和美观性都非常重要。
在本文中，我们将讨论CAD A3标题栏尺寸标准的相关内容，希望能够帮助大家更好地进行CAD设计。
首先，我们需要知道A3纸张的尺寸是420mm×297mm。
在CAD软件中，我们需要根据这一尺寸来设置标题栏的大小，以确保标题栏与纸张的比例协调。
一般来说，标题栏的高度应该在纸张高度的10%左右，而宽度则可以根据实际需要进行设置。
这样做不仅能够使标题栏与纸张整体比例协调，还能够在绘图时提供足够的空间来展示相关信息。
其次，我们需要考虑标题栏中各个元素的大小和位置。
一般来说，标题栏包括图纸名称、图号、比例、日期、设计者、审核者等信息。
这些元素的大小和位置需要经过精心的设计，以确保它们既能够清晰地展示在标题栏上，又不会占据太多的空间。
一种常见的做法是将这些元素分为两行，上一行为图纸名称、图号和比例，下一行为日期、设计者和审核者。
这样不仅能够使标题栏整体看起来更加整洁，还能够更好地展示每个元素的信息。
最后，我们需要注意标题栏中文字的大小和字体。
一般来说，标题栏中的文字应该选择适当的字号和字体，以确保其清晰可读。
一种常见的做法是将图纸名称设置为较大的粗体字，而其他元素则使用较小的普通字体。
这样可以使标题栏中的信息层次更加清晰，也能够使整个标题栏看起来更加美观。
综上所述，正确设置CAD A3标题栏尺寸是非常重要的。
通过合理地设置标题栏的大小、元素的位置以及文字的大小和字体，我们可以使标题栏既能够清晰地展示相关信息，又能够与纸张整体比例协调，从而提高绘图的准确性和美观性。
希望本文能够对大家在CAD设计中正确设置A3标题栏尺寸提供一些帮助。
CAD制图的图幅尺寸和标题栏要求
CAD制图的图幅尺寸和标题栏要求在CAD制图过程中，图幅尺寸和标题栏是非常重要的元素。
图幅尺寸的选取需要考虑到图纸的大小、比例以及显示细节的要求，而标题栏则包含了图纸的基本信息，方便查找和共享。
一、图幅尺寸要求图幅尺寸的选取是为了使制图结果满足审查、印刷和传递的需求。
一般来说，图纸的尺寸可以根据不同的要求进行选择，常见的图幅尺寸有A系列、B系列和C系列。
A系列图纸是最常用的图幅尺寸，包括A0、A1、A2、A3和A4等几种尺寸。
其中，A0尺寸为1189mm×841mm，适用于大型工程项目；A1尺寸为841mm×594mm，适用于中型工程项目或较大的建筑设计图；A2尺寸为594mm×420mm，适用于中小型工程项目或中等规模的建筑设计图；A3尺寸为420mm×297mm，适用于小型工程项目或一般规模的建筑设计图；A4尺寸为297mm×210mm，适用于小型项目或平面布置图等。
B系列图纸与A系列图纸类似，但尺寸略大，在一些特定的场合中使用较多。
C系列图纸则更为常见于国外的使用，我们在实际工作中可以根据实际需要来选取。
总之，在选择图纸的尺寸时，应综合考虑与项目相关的因素，并遵循相应的标准规定。
二、标题栏要求标题栏是图纸的重要组成部分，主要包含图纸的基本信息，方便查找和共享。
一般来说，标题栏应包括以下内容：1. 工程名称：准确定义所设计的工程项目名称，如“某某大厦施工图”。
2. 图号：唯一确定图纸的编号，如“DGXX-XXXX-XX”形式。
其中，“DG”代表设计图，后面的数字代表项目编号，中间的数字代表图号顺序。
3. 设计：标明设计方的单位名称，如“某某设计院”。
4. 审核：标明负责审核的人员姓名，一般根据设计院的规定填写。
5. 批准：标明负责批准的人员姓名，一般为项目负责人或设计院院长。
6. 比例：标明图纸绘制的比例尺，如“1:100”或“1:200”。
设计院cad制图规定
CAD 制图规定一、总体1、制图环境为AutoCAD2006以上版本，但最终存档文件为2006版。
2、制图标准公司规定以外的应按照GB 50162-1992《道路工程制图标准》执行。
3、图面尽量简单，没必要的线条、标注不要画。
4、从整个图面上看，应美观，布图合理，同一张图的字体、字号、标注样式等应协调统一。
二、图幅、图框1、图纸尺寸为420×297，画图区为左下角坐标（30，10），右上角坐标（410，287）。
2、图框：外框线用粗线0.8，其它线用粗线0.5。
3、图框采用xref 命令统一生成，插入文件名为tk.dwg ，使用当前目录，不带路径，图纸中不要出现其它名称为“tk ”的块，否则出错，插入点坐标（0，0），比例为1。
图框中图名单行字高4，两行字高为3.5，图号字高采用3.5，宽度系数均采用0.9。
打印比例1：1，打印区域“范围”或“窗口”，居中打印。
4、图框由项目负责人或其指定技术人员统一制作，各设计人员共享。
三、字体、字号及书写方法1、字体采用仿宋体GB2312，字高：字宽= 0.9，不要用其它字型（路线地形图及交通标志专用字体除外）。
字体名称应与字体一致，严禁使用standard 。
2、图名字高采用4，分两行时，上下行均为3.5，下画双线，粗线为0.8，细线为default ，两线间距为1，长度与字宽相等或稍长。
如：3、图表表头文字采用3，钢筋或材料表内文字及数字统一采用2.5，表外框线采用粗线，表内采用细线，表内行间距为5，列间距可据实调整。
细线 粗线0.8两线间距1mm平面4、图中文字及数字统一采用2.5，空间受限时可适当调整字高，但不得小于2。
5、当图纸中有需要说明的事项时，宜在每张图的右下角加以叙述。
该部分文字应采用“注：”标明，字样“注”应写在叙述事项的左上角。
每条注的结尾应标以句号“。
”。
说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。
CAD图纸幅面及图框格式尺寸
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
CAD制图的图幅尺寸和标题栏要求
CAD图纸幅里与题目栏之阳早格格创做
一、真质目录：
图纸幅里；图框要领；题目栏；图线字体；比率尺寸；标注基原央供与准则；表面细制度；形位公好；基原做图要领；仄里图形的分解与做图.
1、图纸幅里
图纸幅里是指图纸宽度与少度组成的图里.画制图样时，应采与表中确定的图纸基原幅里尺寸.基原幅里A0、A1、A2、A3、A4同５种.
图纸幅里包罗需拆订的幅里战没有需拆订的幅里，其尺寸应切合GB/T14689—93尺度央供.
（需拆订的幅里）
（没有需拆订的幅里）注：无论有拆订边战无拆订边，皆应正在图幅内画出图框，图框采与乌真线.
基原幅里及图框尺寸（单位mm）
幅里代号A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
A 25
C 10 5
e 20 10
图框要领：
普遍采与A4横拆战A3横拆.
题目栏：
题目栏的真质主假如闭于图纸的一些疑息，如图的称呼、画图时间、工艺、所用资料、图形比率、图号、单位称呼及安排、考查、接受等有闭人员的签名.其位子普遍正在画图图纸的左下角，其华笔墨目标为瞅图目标，正在AutoCAD中，正在题目栏画制完毕后，普遍将其创修为块，而后开用块拔开工具将其拔出到图纸指定位子，正在正规的图纸上，题目栏的要领战尺寸应按GB10609.1-89的确定画制，如下图所示.
公好标注：。
AotoCAD标题栏的标准以及技术要求
标题栏国家标准总结一、标题栏:位于每张图纸右下角的图框,与看图方向一致；注意: 标题栏外框线一律用粗实线绘制,右边和底边与图框线重合,内部分格线用细实线绘制，如下图所示：标题栏的字体、字高、线型及线宽规定如（标准来自《水利水电制工程图标准》(征求意见稿)）二、图纸的图幅大小：（1）A0，A1号图纸标题栏：单位名称为二号加粗仿宋体，宽×高为7*5.6，其余为小三号仿宋体，宽×高为4*3.2。
(2)A2,A3号图纸标题栏：单位名称为三号加粗仿宋体,宽×高为4*3.2,其余为小四号仿宋体,宽×高为3＊2。
4。
（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×高为3*2。
4，其余为五号仿宋体,宽×高为3*2。
4。
三、零件图标题栏的示例：四、明细栏：明细栏如下图所示，每张图纸上都必须画出标题栏,装配图有明细表。
明细表按下图所示绘制和填写说明：明细栏（根据GB 10609.2—89）1、明细栏的画法（1)明细栏一般应紧接在标题栏上方绘制。
若标题栏上方位置不够时，其余部分可画在标题栏的左方。
（2）当明细栏直接绘制在装配图中时，其格式和尺寸按GB 10609.2—89。
（3)明细栏最上方（最末）的边线一般用细实线绘制。
（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4 幅面单独绘制出明细栏。
若一页不够,可连续加页。
其格式和要求参看国标GB10609.2—89.2、明细栏的填写（1）当明细栏直接画在装配图中时，明细栏中的序号应按自下而上的顺序填写，以便发现有漏编的零件时，可继续向上填补。
如果是单独附页的明细栏，序号应按自上而下的顺序填写.（2）明细栏中的序号应与装配图上编号一致，即一一对应。
(3)代号栏用来注写图样中相应组成部分的图样代号或标准号.(4）备注栏中，一般填写该项的附加说明或其它有关内容.如分区代号、常用件的主要参数，如齿轮的模数、齿数，弹簧的内径或外径、簧丝直径、有效圈数、自由长度（5）螺栓、螺母、垫圈、键、销等标准件，其标记通常分两部分填入明细栏中。
