钢结构拆图
零基础学习钢结构拆图
欢迎阅读钢结构详图深化（即拆图）的学习流程一、cad二维画图软件的介绍（实际操作）1、cad软件的安装（cad2004、cad2007）2、cad的初始调试（二维模式、工具选项）3、画图命令：文字、直线、多段线、矩形、圆、椭圆、创建块、图案填充4、修改命令：复制、镜像、偏移、阵列、移动、旋转、缩放、拉伸、修剪、延伸、打断于点、合并、倒角、分解5、一个结构成型的全过程，了解即可（PPT）方案—算量报价—详图深化—车间加工—工地安装—成型6、车间加工过程（PPT）直条机—组立机（剪板机、打孔）--龙门焊—矫正机—铆工—焊工7、单板、复合板（PPT）三、详图深化的前提—识图1、制图的一些规定（PPT）1）线形：实线、虚线、点划线、折断线等的使用2）剖面符号、索引符号、引出说明线、对称符号等的使用3）轴线：数字轴线、字母轴线、附加轴线的使用4）构件名称代号及钢材材质（Q345\Q235）5）焊接符号：主要记住现场焊6）常见型材和螺栓的表示方法（板厚表示）2、方案图介绍（实例说明）1）门式钢架：封面—说明—建筑平面—建筑立面—钢架图—地脚锚栓布置图--结构平面图—结构立面图—屋面檩条图—墙面檩条图2）框架：地脚锚栓布置图--结构平面图（一层、二层……）--各轴线结构立面图—楼梯图—节点图3、详图介绍（实例说明）1）门式钢架：小件图—柱梁下料图—结构平面布置图—结构里面布置图—钢架图—钢柱—檩条2）主结构重量：注意不要漏掉构件3）次结构重量4）楼梯重量5）花纹钢板或楼承板6）螺栓数量：地脚锚栓、高强螺栓、栓钉五、利用cad进行详图深化（拆图）1、门钢中各种构件及其节点的画法（PPT）1）屋面坡度的理解例：坡度为8%，即坡度为8：100。
8是直角三角形的最短边，100是另一条直角边，斜边就是坡度线2）边柱、中柱分类及节点画法a、基础与柱节点、地脚锚栓的形式、模版画法b、等截面H型钢柱(有吊车柱脚刚接；无吊车柱脚铰接、腹板翼缘板的区分)c、变截面H型钢柱（柱脚铰接）、格构式柱（简单说明）d、柱顶与梁节点（立式、横式、斜式，高强螺栓、檐口伸出很长的情况）e、牛腿的画法，常见过高柱拼接节点3）抗风柱【柱脚铰接，柱顶与梁节点（立板长孔式、弹簧板式、与梁翼缘栓接式）】4）角柱(一般看图集，柱脚铰接，与边柱连接节点)5）屋面梁放样（斜梁、直梁、人字梁；梁梁节点刚接；人字梁焊缝错开）6）吊车梁放样（中间梁、边跨梁、突缘式支座、与柱连接、梁梁连接，车当）7）柱撑放样及节点a、圆钢（元宝垫连接、角钢垫块、花篮螺栓、丝头丝扣）8abcd91011位置）12abc13141516171821）打印注意（纸的分类A3/A4、电脑打印窗口的调节、怎样打印清楚）2）图纸内容（图框、图签、构件图、腹板切角、剖面图、材料表）3）提料单、构件清单、螺栓清单3、门式刚架详图深化（实例说明）1）仔细看一遍所有方案图，提出影响拆图的大部分问题，并解决它可能的问题有：坡度不确定，柱底标高不确定、某节点不常见、轴线前后不一致等2）放样：1比1画出钢架图、檩条布置图3）画下料图及提料a、根据自己画的放样图精确提出柱梁等大料，再根据方案图提出小件和次结构的料，并做出提料单b、画柱和梁的下料图：注意写明钢材规格；编号不重要5）画小件图：注意小件的数量、厚度等一定不要错，编号一定要对6）画柱、梁、次结构的详图a、先画一个没有编号的结构布置图b、随着编号，随着画对应的详图，注意是对称还是一样7）画拉条和檩条详图8）整理安装图主要是檩条布置图，写明檩条等构件的材料，给出门窗大小，9）整理出构件清单和螺栓清单10）下图顺序：先下小件图和下料图---再下详图---檩条图、拉条图和安装图一般会有人来要41e2abcd345abcd51234）画柱和梁的下料图：注意写明钢材规格；编号不重要5）画小件图：注意小件的数量、厚度等一定不要错，编号一定要对6）画柱、梁、次结构的详图随着编号，随着画对应的详图，注意是对称还是一样7）画楼梯等的详图8）整理安装图9）整理出构件清单和螺栓清单六、Tekla Structures三维软件基础应用的介绍（实际操作）1、安装Tekla Structures软件2、安装完后的初始调试（背景、轴线、尺寸等颜色的更换）3、模型视图转换及旋转、轴线建立、视图列表、工作平面、深度的使用4、建模命令：柱、梁、折梁、多边形板、螺栓、焊接5、切割、标注、点、辅助线等命令的使用6、正交、拆分、组合、截面库、碰撞的使用7、高级选项和选项的了解8、创建各种图纸、图纸列表、图纸输出七、Tekla Structures三维软件高级应用的介绍（实际操作）1、自定义用户单元（创建一个节点）2、螺栓规格的增加（螺栓直径增加、螺栓长度增加）。
一分钟看懂【钢结构图】
一分钟看懂【钢结构图】★钢结构图※钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图用来表示钢结构的图样。
※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★节点板详图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※比例：1：100、1：200※单线条表示，杆件长度直接注在单线条旁边。
★屋架详图※图样：立面图，上弦实形辅助投影，剖面断面图。
※比例：两种比例：杆件轴线采用较小比例（1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）※图线：可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图精品文章请关注钢构联盟公众号。
钢结构详图拆图详解及经验分享
技术部培训教材共五点内容一、什么是钢结构钢材制成的结构。
钢结构通常由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成；各构件或部件之间采用焊缝、螺栓或铆钉连接。
有些钢结构还用钢铰线、钢丝绳或钢丝束以及铸钢等材料组成。
特点钢材的组织结构均匀，接近于各向同性匀质体，因而钢结构的理论计算结果比较符合实际受力情况；钢材强度较高,弹性模量也高;钢结构塑性和韧性好、适宜于承受振动和冲击荷载；钢材容重与强度的比值一般小于混凝土和木材，因而钢结构的重量轻；钢结构便于机械化制造，精确度较高，安装方便，是工程结构中工业化程度最高的一种结构；施工较快，可尽快地发挥投资的经济效益。
钢结构的密封性较好，但耐锈蚀性较差，需要经常维护；耐火性也较差。
二、应用范围钢结构常用于跨度大、高度大、荷载大、动力作用大的各种工程结构中，如工业厂房的承重骨架和吊车梁、大跨度的屋盖结构、高层建筑的骨架、大跨度的桥梁、起重机结构、塔架、石油化工设备的框架、工作平台和海洋采油平台、管道支架、水工闸门等；也常用于可装拆搬迁的结构，如临时性展览馆、建筑工地用房、混凝土模板等。
轻型钢结构常用于小跨度轻屋面的各类房屋、自动化高架仓库等。
此外，容器结构、炉体结构和大直径管道等也常用钢材制成。
三、行业发展与分析钢结构详图的根基很多人是来自建筑行业的，这是不对的，也是束缚行业发展的因素。
由目前国内的现状看，束缚钢结构发展的是机械行业，中国没有好的数控设备的生产，没有精度更高的产品，而详图行业是金属加工行业的钣金（钣金工就是按照实际需要或者按图纸，在各种板材或型材上放线切割成型，使之形成需要的各种立体构件，比如建筑内的通风管道，工厂的各种大型管道弯头大变小接头方变圆接头旋风除尘器，汽车修理的整形修补，各种民用白铁制品。
）和钳工（钳工是使用钳工工具或设备，按技术要求对工件进行加工、修整、装配的工种。
其特点是手工操作多、灵活性强、工作范围广、技术测量及简单的热处理，以及对部件、机器进行装配、调试、维修及修理！钳工基本操作技能包括划线、锯削、锉削、钻孔、扩孔、攻螺纹、套螺纹、矫正与弯形、铆接、刮削、研磨、技术测量及简单的热处理，以及对部件、机器进行装配、调试、维修及修理等！）的延续，所以归总讲详图行业应该归属于机械加工类，而不是建筑类，没有哪个详图会被要求去搞结构设计，因为它的职能是保证图纸的正确，而不是结构的安全。
钢结构车间拆除方案
钢结构车间拆除方案1.工程概况本工程位于胜利经济开发区嘉祥路以南、十三号路以东，因不符合规划要求、无设计、建设等手续，需拆除.该车间长84m，宽18m，高9m,主体结构为钢结构框架，由34根钢柱(不含附属结构部分）以及15榀钢梁构成,彩钢板面积为3024m2，砖墙300m2，厚度为20cm的混凝土地面1512m2，厚度为5cm的散水层100m2,内部结构存在吊车梁，其中单根吊车梁为0.6t。
拆除内容包括屋面板、墙面板、钢柱、钢梁、砖墙、混凝土地面、散水层、车间基础及垃圾外运。
2.编制依据—-《钢结构工程施工质量验收规范》 GB50205-20013.施工准备3.1技术准备3.1。
1因车间无设计资料，需现场核实情况，根据实际情况编制相应的施工作业程序。
3.1.2 针对厂房的实际情况编制安全技术交底，并在拆除作业开始前对所有参与拆除的作业人员进行安全技术交底。
3。
2 场地准备将汽车吊行走和站位区域清理平整，并与周围地面等高。
清理吊装施工现场的杂物,检查起重机回转区域是否有障碍物。
3。
3 人员配备从事厂房拆除的管理人员必须经过质保培训，特殊工种必须持证上岗.3。
4 设备机具4.现场拆除4.1拆除准备4. 1.1技术准备工作（1）施工技术人员要认真审阅与施工相关的一切资料：拆除工程的有关测绘资料；拆除工程涉及区域的建筑及设施的分布情况资料;进行实地勘察,弄清建筑物的结构情况、建筑情况及水电等情况;(2）学习有关规范及安全技术文件；(3）熟悉周围的环境、场地、道路、水电设施及房屋情况；(4）向进场施工人员进行安全技术交底，下发作业指导书.4.1。
1现场准备工作（1)施工前，要认真检查影响拆除工程安全施工的各种管、电线的情况,确认安全后方可施工；（2）疏通场内运输道路，接通施工中临时用水、用电；（3）切断被拆建筑物的供水、供电管道；(4）在拆除危险区域设置临时围墙、悬挂安全警示标志牌。
（5）对移动脚手架检查确认是否安全.4.2拆除顺序附属厂房（部分）以及后铺设管线—→门窗—→墙板及砖墙—→屋面板-→梁檩条系杆—→梁檩条—→梁隅撑—→梁管撑—→梁—→钢柱檩条系杆-→钢柱柱脚板切割-→钢柱檩条—→钢柱钢架隅撑—→钢柱钢架-→钢柱柱脚板拆除-→拆除钢构件排放整齐—→施工现场清理5.屋面板拆除（1)拆除次序：先北侧后南侧，从东向西拆除;施工的顺序为拆除屋面脊瓦――拆除滴水檐――拆除两侧山墙包边板—屋面板—拉条撑杆；（2）首先将吊车在厂房东北角固定好,将施工人员用吊篮吊到屋面，并用吊车在旁边保护，施工人员上到屋面后将安全带固定在吊钩上悬挂的绳索上进行作业；(3)将北侧的第一块屋面板进行破坏性拆除后，依次拆除其它屋面板.（4）三角架安装：北侧屋面板拆除后，在厂房的东北角安装三角架，三角架与檐头系杆用两根Φ6mm钢丝加锁扣连接固定。
钢结构拆除方案

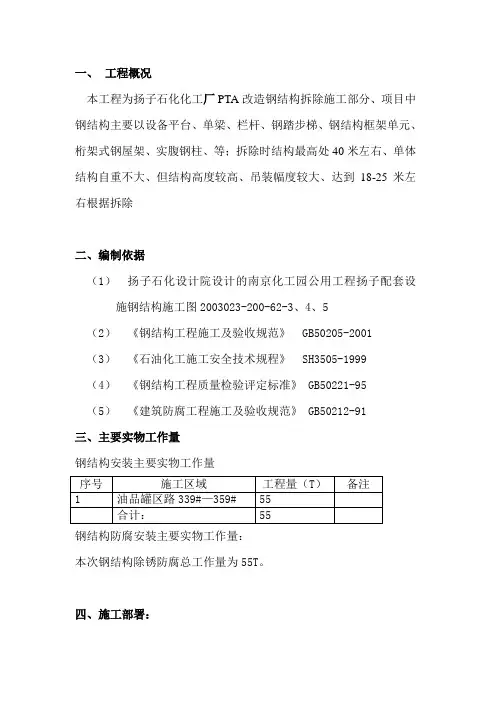

一、工程概况本工程为扬子石化化工厂PTA改造钢结构拆除施工部分、项目中钢结构主要以设备平台、单梁、栏杆、钢踏步梯、钢结构框架单元、桁架式钢屋架、实腹钢柱、等；拆除时结构最高处40米左右、单体结构自重不大、但结构高度较高、吊装幅度较大、达到18-25米左右根据拆除二、编制依据（1）扬子石化设计院设计的南京化工园公用工程扬子配套设施钢结构施工图2003023-200-62-3、4、5（2）《钢结构工程施工及验收规范》 GB50205-2001（3）《石油化工施工安全技术规程》 SH3505-1999（4）《钢结构工程质量检验评定标准》 GB50221-95（5）《建筑防腐工程施工及验收规范》 GB50212-91三、主要实物工作量钢结构安装主要实物工作量钢结构防腐安装主要实物工作量：本次钢结构除锈防腐总工作量为55T。
四、施工部署：1 部署原则建立精干、高效的项目部组织机构，制订强有力的管理规定；选择施工技术过硬、责任心强的施工人员；保证工程建设的质量、保证工程建设的关键控制点及工期目标、保证工程建设期间无重大质量事故及安全事故；加强工程前期的技术、施工准备工作；切实抓好施工前期准备工作，密切与设计部门、业主（炼油厂）、机动部、做好协调工作，编制施工方案，做好材料计划，抓好现场施工的各项准备。
施工过程中，严格施工工序，分工明确，合理组织，提高经济效益，安全放在首位。
2 施工组织组织机构：为确保优质、高效、安全、文明地完成炼油厂全厂工艺及供热外管改造项目钢结构安装的施工任务，我公司从各部门抽调精兵强将，专门成立了炼油改造项目部，全面负责协调各施工部门的施工。
项目部成员一览表2.2劳动力组织，依据本项目的工程量及工程计划进度配备各专业的劳动力。
劳动力配备：机械设备配置3施工进度网络计划：见附图五、施工程序及主要施工方法1施工程序：施工准备钢结构除锈防腐钢结构下料预制预制件运输到安装现场组对立柱固定板焊接立柱安装纵梁安装上层横梁安装加强剪刀撑安装下层横梁安装走道及栏杆钢结构检验钢结构防腐三查四定交工2主要施工方法本次钢结构安装的技术关键：立柱、柱脚加强及桁架的预制、组装和焊接，要求在特定的组装工艺下成形，其关键在于采取有效措施控制焊接变形。
钢结构拆图经验
钢结构拆图经验谈在拆图中错误是不可避免的，对于初学者认识拆图中易出现的错误归纳如下：（1）计算机制图错误：计算机是制图的表现工具。
任何建筑思维设计若是不能用图直观的表现出来，便是失败的设计。
即便拆图也不例外。
cad可以说是建筑表现的一个语言，但对初学者或未精通者用cad制图仍会出现一些错误。
<1>精确度不准。
工厂里生产的构件只要求精确到mm，角度到度。
<2>修改引起的错误：一般初学者为方便了事，当画出构件与实际不符时，常常修改尺寸标注的数字了事，但却不直这样一来回引起更大的误差，同时为计算拉杆，系杆，隅撑长度造成错误。
因此要按实际画，是多少就是多少。
<3>放样造成的错误：这是最糟糕错误，因为拆图是以整个放样为基础。
若是这里出错，那后面的工作就不准了。
因此一般不要初学者做。
（2）设计变更引起的错误：这是拆图最常遇到的，所以应同设计院保持紧密联系。
当有设计变更要弄清楚改变的是哪些部分，哪些不变。
笔者曾遇到一个工程，拆到一半，忽然来了变更，梁由原来的三种截面形式变为九种，柱由四种变为六种，遇到这种情况，最好的办法就是重做。
其实拆图也有一套思路，首先要理解设计者的思想，然后顺着设计者的思路往下拆，其中要注意梁柱的编号，活用对称和反对称，尽量将截面相同的构件编在一起。
好的拆图者应该做到：用最少的图纸拆出最多的构件，而且要让生产车间工人看的懂，注意不能有太多的文字叙述，而且要注意材料表，工人制作是按材料表来下料的。
（3）设计常识造成错误：要常看设计规范。
比如说注意檩条间距是多少，隅撑是多少，怎么定位，怎么布置（不要每个檩托板下都布置，那会出笑话的）还有柱脚螺栓的孔距是多少，应满足什么条件等等，总之在拆图时多想想若自己是安装人员应该如何将其装上，那样会少很多错误，最好到工地多看看。
（4）与实际不符造成的错误：这也是与设计院有关的。
因为有时设计院设计出的图纸与实际尺寸不符合。
零基础学习钢结构拆图
钢结构详图深化（即拆图）的学习流程一、cad二维画图软件的介绍（实际操作）1、cad软件的安装（cad2004、cad2007）2、cad的初始调试（二维模式、工具选项）3、画图命令：文字、直线、多段线、矩形、圆、椭圆、创建块、图案填充4、修改命令：复制、镜像、偏移、阵列、移动、旋转、缩放、拉伸、修剪、延伸、打断于点、合并、倒角、分解5、标注命令：线性、对齐、弧长、半径、继续6、图层、线性，颜色，标注等调节7、查找、重生成、取消标注关联的使用二、认识钢结构1、钢结构的定义及特点（PPT）教学方式：通过图片和模型来提高对钢结构的认识学生自学：百度一下钢结构定义和有关图片2、常见的几种型材（PPT）教学方式：介绍截面特性表及模型辅助观察学生自学：百度一下有关图片3、钢结构常用的紧固件（PPT）高强螺栓、普通螺栓、地脚锚栓、栓钉、花篮螺栓等4、常见的几种结构的组成（PPT）1）门式钢架的组成a、主结构（钢柱、钢梁、吊车梁）b、次结构（柱撑、水撑、系杆、隅撑、拉条、撑杆）c、檩条2）框架的组成a、主结构（钢柱、主梁、次梁）b、次结构（柱撑、系杆）3）夹层的组成4）顶子、桁架、网架的组成，需简单介绍教学方式：通过模型来提高对钢结构的认识学生自学：百度一下有关内容，并需熟记课堂内容。
5、一个结构成型的全过程，了解即可（PPT）方案—算量报价—详图深化—车间加工—工地安装—成型6、车间加工过程（PPT）直条机—组立机（剪板机、打孔）--龙门焊—矫正机—铆工—焊工7、单板、复合板（PPT）三、详图深化的前提—识图1、制图的一些规定（PPT）1）线形：实线、虚线、点划线、折断线等的使用2）剖面符号、索引符号、引出说明线、对称符号等的使用3）轴线：数字轴线、字母轴线、附加轴线的使用4）构件名称代号及钢材材质（Q345\Q235）5）焊接符号：主要记住现场焊6）常见型材和螺栓的表示方法（板厚表示）2、方案图介绍（实例说明）1）门式钢架：封面—说明—建筑平面—建筑立面—钢架图—地脚锚栓布置图--结构平面图—结构立面图—屋面檩条图—墙面檩条图2）框架：地脚锚栓布置图--结构平面图（一层、二层……）--各轴线结构立面图—楼梯图—节点图3、详图介绍（实例说明）1）门式钢架：小件图—柱梁下料图—结构平面布置图—结构里面布置图—钢架图—钢柱详图—钢梁详图—次结构详图（柱撑、水撑、系杆等）--拉条详图—檩条详图—檩条布置图四、计算工程量1、计算工程量用到的各种表格及图集（简单介绍）型材截面特性表、型材米重表、车挡图集、压型钢板图集、钢梯图集、门式钢架图集、吊车梁图集2、计算工程量用到的公式（实例验算）1）钢板重量计算毛重=厚度（mm）x长（m）x宽（m）x7.852）型材重量计算毛重=米重x长度（m）C型钢米重的计算直角三角形斜边的计算（用于计算斜拉条长度）焊接型钢米重的计算3、门式钢架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意檩托板、系杆板、吊车梁的散发件，柱撑板、水撑板、隅撑板3）次结构重量：注意雨棚梁、车挡、系杆板、门柱门梁、封山角钢4）檩条重量：注意雨棚檩条5）顶板和墙板：延米或平米，注意要出檐6）门和窗：平米7）玻璃丝棉：平米8）天沟：长度9）螺栓数量：地脚锚栓、高强螺栓、普通螺栓4、框架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意不要漏掉构件3）次结构重量4）楼梯重量5）花纹钢板或楼承板6）螺栓数量：地脚锚栓、高强螺栓、栓钉五、利用cad进行详图深化（拆图）1、门钢中各种构件及其节点的画法（PPT）1）屋面坡度的理解例：坡度为8%，即坡度为8：100。
钢结构图纸看图要点
1、基础布置图这个算基础预埋板和筋板重量。
2、平台布置图这个是主要的重量所在，比较好看懂，也比较好核算。
3、轴面结构布置图这个主要计算柱子和斜撑横拉等。
4、轴面檩条布置图这个主要算檩条长度，包括窗檩等；拉条一般也在这种图里，通常为圆钢算长度乘以理论重量就行。
5、屋面结构布置、檩条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积。
采购时按面积采购。
7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。
主要算连接板、筋板等的重量。
8、这些重量出来后记得要乘以损耗系数基本就是预算了。
算了几年了一点经验，希望能帮到你，注意有些型材在图中可能重复出现了，要扣除，材料表没有有时只是设计人员忘了，需要你去核实是否需计算在内。
钢结构图纸符号代表含义及识图常识? ?? GJ钢架? GL钢架梁或GJL钢架梁?GZ钢架柱或GJZ钢架柱?XG系杆? SC水平支撑?YC隅撑? ZC柱间支撑?LT檩条?TL托梁?QL墙梁? GLT刚性檩条?WLT屋脊檩条?GXG刚性系杆?YXB压型金属板?SQZ山墙柱?XT斜拉条?MZ门边柱?ML门上梁?T拉条?CG撑杆?HJ桁架?FHB复合板? YG：压杆或是圆管（从材料表中分别）?XG：系杆?LG：拉管?QLG：墙拉管?QCG：墙撑管?GZL直拉条?GXL斜拉条? GJ30-1跨度为30m的门式刚架，编号为1号? 1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
钢结构拆图
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
拆图一般的含义拆图故名思义就是把图纸拆开，具体是把整体构件图纸分解成一个个的单体构件，就是我们常说的工艺图，就是把成榀的构件按比例做成一个个的单体构件，把构件上所需的连接板及孔、洞全部标注清楚，工厂加工时只看你的工艺图就可以下料加工的图纸拆图分以下几步：1.先熟悉甲方所提供蓝图，发现问题及时提出，做好图纸会审记录；2.将蓝图中的钢架剖面图在AUTOCAD中1：1放样画出，注意与钢柱、钢梁有关的檩托板连、隅撑连接板、系杆连接板等一同画上；3.将具体构件进行分解，一种构件绘制一张图纸，尽量描述清楚，能在车间焊的千万不要在现场焊；4.自己进行二次审核，发现错误立即修改；5.公司技术部其他人员帮忙校核；6.下发车间加工南方称详图,料单呵呵拆图是不是没有什么技术含量啊我觉着没有多少技术含量的，只要会cad，再加上能够看懂设计图纸，空间想象力好点，都能干的，不需要多长时间就可以干好的如果有现成的合番图，然后再用CAD拆图，那当然简单了。
如果单有设计图，需要自己建模，就有点复杂了。
不能说没有技术含量，呵呵。
嘻嘻，也就是细化图纸啊，虽然技术含量不高，但是是个细活，不细心是干不好的！拆图，可怜我还不会呢，许多东西都不会画呢俺干得也是拆图工作，看着简单，我感觉最考验一个人的心细程度。
钢结构建筑拆除方案
钢结构建筑拆除方案1. 工程概况本工程为xxx，由 71 根钢柱（不含附属结构部分）以及 40 榀钢梁构成，彩钢板面积为 8424m 2 , 内部结构存在吊车梁，其中单根钢柱重量为 0.6T, 单榀钢梁重量为 1.2T ，拆除内容包括屋面板，墙面板以及钢柱，钢梁。
2. 编制依据——厂房施工图纸——《钢结构工程施工质量验收规范》 GB50205-20013. 施工准备3.1 技术准备3.1.1 根据图纸编制相应的施工作业程序。
3.1.2 针对厂房的实际情况编制安全技术交底，并在拆除作业开始前对所有参与拆除的作业人员进行安全技术交底。
3.2 场地准备将汽车吊行走和站位区域清理平整，并与周围地面等高。
清理吊装施工现场的杂物，检查起重机回转区域是否有障碍物。
3.3 人员配备从事厂房安装的管理人员必须经过质保培训，特殊工种必须持证上岗。
3.4 设备机具汽车起重机4. 现场拆除4.1 拆除准备4. 1.1 技术准备工作（ 1 ）施工技术人员要认真审阅与施工相关的一切资料：拆除工程的有关图纸和资料；拆除工程涉及区域的建筑及设施的分布情况资料；全面了解拆除工程的图纸和资料，进行实地勘察，弄清建筑物的结构情况、建筑情况及水电等情况；（ 2 ）学习有关规范及安全技术文件；（ 3 ）熟悉周围的环境、场地、道路、水电设施及房屋情况；（ 4 ）向进场施工人员进行安全技术交底，下发作业指导书。
4.1.1 现场准备工作（ 1 ）施工前，要认真检查影响拆除工程安全施工的各种管、电线的情况，确认安全后方可施工；（ 2 ）疏通场内运输道路，接通施工中临时用水、用电；（ 3 ）切断被拆建筑物的供水、供电管道；（ 4 ）在拆除危险区域设置临时围墙、悬挂安全警示标志牌。
（ 5 ）对移动脚手架检查确认是否安全。
4.2 拆除顺序附属厂房（部分）以及后铺设管线—→门窗—→墙板—→屋面板—→梁檩条系杆—→梁檩条—→梁隅撑—→梁管撑—→梁—→钢柱檩条系杆—→钢柱檩条—→钢柱钢柱隅撑—→施工现场清理（见附图一：钢结构加工厂房拆除布置线）5. 屋面板拆除（ 1 ）、拆除次序：先北侧后南侧，从东向西拆除；施工的顺序为拆除屋面脊瓦――拆除滴水檐――拆除两侧山墙包边板—屋面板—拉条撑杆；（ 2 ）、首先将吊车在厂房东北角固定好（见附图一），将施工人员用吊篮吊到屋面，并用吊车在旁边保护，施工人员上到屋面后将安全带固定在吊钩上悬挂的绳索上进行作业；（ 3 ）、将 21 轴北侧的第一块屋面板进行破坏性拆除后，依次拆除21 轴北侧其它屋面板，拆除完成后在 21 轴安装三根生命线立杆（见附图二）；然后拆除 18 轴北侧的屋面板，拆完后在 18 轴再安装三根生命线立杆。
钢结构拆图入门
什么是钢结构拆图悬赏分：0 - 解决时间：2010-3-9 23:43什么是钢结构拆图，需要懂设计吗？熟练CAD 可不可以做这个工作？提问者：yaowen7677777 - 一级最佳答案钢结构拆图也叫钢结构详图设计detail design ，其实就是将设计院出的钢结构施工图转化为钢结构工厂的加工图Workshop Drawing 。
熟练CAD 基本就可以开始进入这个行业，但是如果懂得了结构设计，以后会有较好的发展。
钢结构拆图具体步骤是什么？悬赏分：0 - 解决时间：2009 年12 月03 日16 时14 分提问者：解放—无聊-中级魔法师六级发消息加为好友最佳答案1.当然要先熟悉钢结构的各个部件了，2. 要掌握各部件是如何连接的3. 也要学点实践，到钢结构的生产车间了解一下加工工艺，到安装现场看看安装过程．4. 最主要的一点是多看图集要分为柱子、梁或屋架、纵向支撑、横向支撑、柱间支撑、屋面板，顺序应准从由下至上。
回答者：哭也不出声- 护国法师十五级发消息加为好友12-02 21:50 具体要看各个部件是什么样的结构要先熟悉每个零（部件）的构造回答者：仩官迟钝- 护国法师十五级发消息加为好友12-02 21:50第一先熟悉钢结构的各个部件,多看图集,了解加工工艺，看安装过程回答者：爱哭鬲鱼-护国法师十五级发消息加为好友12-02 21:50加工工艺，到安装现场看看安装过程回答者：蕞终囬- 护国法师十五级发消息加为好友12-02 21:50 这要看你是桥梁施工还是楼房，钢结构不单止耐温差，导热也高在其里面温热高。
一要注意防火、二焊接一定要达标要不发生了脱落后果不敢想，如果你是施工方应该比别人还清楚！！！回答者：哭哭BO - 护国法师十五级发消息加为好友12-02 21:50 一般是：柱、梁、板、梯、栏杆。
钢结构拆图过程~悬赏分：100 - 解决时间：2009-5-16 21:59我想知道图纸里面有材料表但是我想知道怎么算用钢量和钢材的表面积好提料比如材料表如下规格MM长度数量单重kg 共重kg 表面积m2-40X147010788 全部10788 为1-40X1270~1670-10X180120-10X180/2120BH400X300*8X128000[20A60000 226000D165X3.57800L100X80X67800L50X4.06000RH350X175X7X117500RH350*175*7*11/27500工20o6000CC250X70X20X2.5 8000ZZ250X78X72X20X2.5 8000问题1:0我知道我的这个符号打的是错误的请问那个类似这个符号的符号是怎么打出来的？问题2:我想各位把所有的规格详细的解释一下都是什么东西问题3:单重是怎么算的？详细的打出比方比如: 40X140X10788 等于单重结果再X1 等于总重问题4:（重点）表面积怎么算得具体怎么个公式举出例子本人愿意出高分求答案回答的好会再加分提问者: beishan2 - 三级最佳答案问题一:在EXCEL 里的“插入” -“符号”，字符代码:03A6,在CAD中输入“ ％%c”即可。
钢结构深化设计分解图资料讲解
深化设计说明1.深化设计的概念：钢结构深化设计也叫做二次设计，通俗说法就是钢结构解图或钢结构拆图。
它以建筑设计和结构设计施工图为依据，向建筑施工制造加工单位提供用于加工和安装施工的图纸资料。
简单的说，它就是要把工程中每根零件构件的详细信息，如零件构件的形状、数量、重量等尽可能完全的表达出来，将设计图纸进一步细化转化为工厂制作和工地安装用的图纸，使水平一般的工人能够看懂看明白，从而进行工厂加工、工地安装。
2.钢结构定义：由钢板、热轧型钢或冷加工成型的薄壁型钢以及钢索为主要材料建造的工程结构，如厂房、桥梁、设备护栏支撑架等，称为钢结构。
3.钢结构特点：（1）强度高、重量轻（2）材质均匀、塑性、韧性好（3）良好的加工性能和焊接性能（4）可重复使用（5）施工速度快（6）耐热性好（7）但是耐火性差，低温有冷脆倾向，耐腐蚀性也比较差。
4.常见钢结构的形式及其应用：门式刚架、网架、网壳、桁架、框架。
5.深化设计图：是用图样确切表示构件的结构几何形状、主零件次零件相对位置、尺寸大小和技术要求的技术文件。
6.图样：是由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的重要技术文件。
7. 深化设计图的内容：A.全套图纸的归档分类编号，构件、零部件的编号原则（详见附图），特殊加工要求，加工质量要求，施工放样的基本原则，材质的要求，储放和运输的条件等。
B.施工安装图：各个构件在整个建筑中的位置和安装方法，一般包括平面图和立面图，它主要用于指导工地安装施工，同时也是对各个构件的安装是否碰撞的一个放样检查。
C. 构件加工详图、零部件加工详图：零部件的切割、钻孔、刨边等的加工，构件的焊接组成加工，表面处理等。
它是主要用于指导工厂制造加工的图纸和文件（狭义上的钢结构详图，即加工详图）。
D.材料清单：提供材料采购和预算的依据，以及加工的进度控制和管理。
这类资料是加工管理的不可或缺的依据，加工单位可依据它进行加工组织计划、成本控制、进度管理等一系列的管理工作。
如何拆图
钢结构用CAD拆图：
1、按1:1画钢架大样，然后根据平面布置给钢梁，钢柱，系杆，水平支撑，逐渐支撑等构件编号（根据构件的尺寸，规格，材质，零件板的位置和形状）；
2、编号完之后，开始清理零件板（从柱身上焊接的到梁上焊接的，再到系杆，支撑系统连接的，最后是檩条，隅撑连接的）并按编号绘制好；
3、如果是板材焊接的柱梁，则需要做cnc；
4、是在cnc上把个构件的零件板给加上去，就形成了梁，柱构件图和其余的构件图；
5、是檩条，拉条，斜拉条和隅撑等构件；
6、整理并做零件及构件清单；这样主钢构部分便完成了；余下的是维护结构，方法是把有维护构件的平面或立面按1:1布置，然后按板材的规格，按1:1画上去便可统计具体数量，需要损耗的，则看个人来增加；收边包角部分，只能参照别人的工程或参考图集，并根据施工单位制作安装的难易程度，并保证防水要求，可以自行调节形状和尺寸，另需要注意经济的展开宽度。
7、在会用CAD做详图的基础上，学习用软件Tekla出图；因为那软件出图的话，准确程度比CAD好的多，并可以统计清单，和查看3D的情况，能更好发现具体问题。
先闻钢结构绘图软件-门刚拆图工具使用手册
先闻钢结构绘图软件门刚拆图工具使用手册一、先闻门刚拆图工具简介先闻钢结构绘图软件—门刚拆图工具是专门为门式刚架详图深化工作开发的。
本工具在AutoCAD软件平台下，对门刚中的结构形式进行了细致的分类，用户只需填入相关数据即可由本软件自动生成深化图纸。
门刚拆图工具具有使用范围广，操作简单，图纸准确性高等优点，同时结合了CAD绘图快捷的特点，符合详图人员日常使用习惯，无需专门培训就可直接使用，大大提高了门刚拆图工作效率及图纸准确性。
同时本工具提供强大的技术服务支持，可根据用户需求，为用户定制专门模块。
功能介绍：1.分类详细，包含了门式刚架中常见的梁、柱、系杆、支撑、檩条等主次构件。
2.拆分不规则钢板，注明腹板损耗。
3.零件编号，统计数量，相同零件归并。
4.生成零件规格、长度、材质等材料表信息。
5.计算零件单重、总重及油漆面积。
6.计算螺栓长度并统计数量。
7.数据输入完成后生成详图，可调整出图比例。
8.软件界面分为参数输入窗口和动态图示窗口。
用户在参数输入窗口中输入或修改参数时，图示同步发生改变。
动态图示窗口可进行移动及缩放，便于观察绘图结果。
二、门刚拆图工具的安装请到先闻官网/下载软件最新安装包。
用户下载解压后，安装至AutoCAD中，安装过程中需正确选择CAD版本。
门刚拆图工具软件界面如下：门刚拆图工具界面三、门刚拆图工具使用方法【绘图比例及线型设置】依次选择XW工具条→绘图→基本设置→全局设置。
宜将图纸比例设置为1:30，使门刚拆图工具出图比例最佳。
图层、颜色、线型、基础线宽、线宽类型、文字高度、文字高宽比等，用户均可按习惯进行设置。
【工具特点及基本设定】门刚拆图工具的特点：1、拆图工具适用于轻钢门式刚架的详图绘制工作。
可减少深化工作量，降低深化设计人员的工作强度，根据用户的定义自动绘制一些常用图形，编号并形成材料报表。
2、拆图工具是一款辅助绘图工具，旨在协助深化人员的设计绘图，并不能代替深化人员的一些工作。
20t吊车门式全钢结构结构图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拆图一般的含义
拆图故名思义就是把图纸拆开，具体是把整体构件图纸分解成一个个的单体构件，就是我们常说的工艺图，就是把成榀的构件按比例做成一个个的单体构件，把构件上所需的连接板及孔、洞全部标注清楚，工厂加工时只看你的工艺图就可以下料加工的图纸
拆图分以下几步：
1.先熟悉甲方所提供蓝图，发现问题及时提出，做好图纸会审记录；
2.将蓝图中的钢架剖面图在AUTOCAD中1：1放样画出，注意与钢柱、钢梁有关的檩托板连、隅撑连接板、系杆连接板等一同画上；
3.将具体构件进行分解，一种构件绘制一张图纸，尽量描述清楚，能在车间焊的千万不要在现场焊；
4.自己进行二次审核，发现错误立即修改；
5.公司技术部其他人员帮忙校核；
6.下发车间加工
南方称详图,料单
呵呵拆图是不是没有什么技术含量啊
我觉着没有多少技术含量的，只要会cad，再加上能够看懂设计图纸，空间想象力好点，都能干的，不需要多长时间就可以干好的
如果有现成的合番图，然后再用CAD拆图，那当然简单了。
如果单有设计图，需要自己建模，就有点复杂了。
不能说没有技术含量，呵呵。
嘻嘻，也就是细化图纸啊，虽然技术含量不高，但是是个细活，不细心是干不好的！
拆图，可怜我还不会呢，许多东西都不会画呢
俺干得也是拆图工作，看着简单，我感觉最考验一个人的心细程度。
只要细心，每个人都能干好！
好东西~我刚来的时候就不知道这个步骤！
大家都用什么软件拆图啊？到底是XSTEEL好还是CAD好啊
这边叫放样..下料............常用CAD.......
工厂拆图一般不用x-steel哦！！！！
钢结构中拆图有没有简单点的方法？
悬赏分：10 - 提问时间2009-5-19 11:38
最好有拆好的图纸提供，谢谢！
提问者：wstlhm - 一级其他回答共 3 条
就是把原图按1：1的比列画出来，然后把单个零件提出来并标注好，做个整体材料表。
回答者：水泥板房- 四级2009-5-19 12:18
钢结构拆图简单的方法就是最好有设计图纸的电子版，把原设计图纸按照柱、梁、檩条等构件一一分开，把零件都标全。
还有重要的一点就是画图一定要按照比例出图，这样图纸如果画错的话能检查出来，我就是做钢结构拆图的，在一家大的钢结构公司，如果有这方面的信息，我们多沟通。
钢结构拆图时斜梁应该放正，还是保持原状
悬赏分：0 - 解决时间：2009-10-18 21:11
钢结构拆图时斜梁应该放正，还是保持原状呢？
提问者：619286277 - 一级最佳答案
在你拆的白图上
方方正正的当然对铆工作预拼装有好处啊！
无论是CAD,还是XTEEL，图纸应该是明细，简单，铆工需要的数据都要给出！
而且，无论梁，柱子，都应放正。
假如拆出一个变截面梁，上翼缘要放正，下翼缘的角度也能随数字做出！
如果你都保持原状，做是能做出来了，麻烦了！
钢结构拆图具体顺序是什么？
[ 标签：钢结构,顺序] fdgxcvx 风之伤回答:17 人气:47 提问时间:2009-03-14 09:27
1、按每个图号查图纸目录的零件图号。
2、再根据零件图号查每一张图纸的每一个零件图。
3、分解每一张图的单件结构图。
4、可以拆成每件钢结构单件图。
丨Only灬藍風回答采纳率:5.3% 2009-03-27 11:31
什么叫作节点？钢结构里的。
[ 标签：叫作,节点,钢结构]
钢结构里有节点还有简直梁，以及形心的概念，哪位大虾可以帮助解答一下暗香流动/wen 回答:1 人气:3 解决时间:2007-12-03 08:06
满意答案
由相同构件组成在做设计的时候在做由相同构件组成的点的时候打一个节点就可以把所有构件画上去了换句话说就是CAD里面的块简支梁就是由支杆和铰组成的梁就是梁有个地方固定有个地方搭在柱子或者什么的上面形心就是几何中心
什么是钢结构二次设计？需要掌握哪些技能？
[ 标签：钢结构设计,设计,技能] 嘘! 回答:2 人气:6 解决时间:2009-07-11 20:24
满意答案
钢结构二次设计/钢结构深化设计/钢结构施工详图-概述
钢结构二次设计/钢结构深化设计/钢结构施工详图说的是同一个工作。
以下引入一些专业书籍的资料并说说我的个人观点。
钢结构施工设计图纸分类概述
20世纪50年代初期，我国学习前苏联建设经验，在建筑钢结构工程设计中，将施工设计明确划分为钢结构设计图及钢结构详图两个阶段。
前者由设计单位编制完成，后者以前者为依据，由钢结构加工厂深化编制完成，并直接作为加工与安装的依据。
当时在冶金、建工、桥梁等系统的大型金属结构厂均设有专门设计机构及人员，承担详图编制任务。
随后，在设计革命中此种分工出图方法被认为是“烦琐哲学”受到冲击，迫使设计单位寻求简化、改进的出路，曾出现过一次编制简化详图等作法，实际上并未成功。
到1964、1965年，设计单位进行总结、调整时期，又普遍总结经验，制定必要的规章制度，肯定并恢复了两个阶段分工出图的作法。
到70年代，随着基本建设规模的扩大及建设经验的总结，一些大型钢结构工程（如宝钢一期近100万平方米的钢结构工程，部分为国外设计）都按设计图及详图两段出图进行了设计，而国家建设部于70年代组织编制的钢结构构件国家通用图（钢屋架、钢托架、钢天窗架、钢吊车梁等），也都按正规工厂详图深度编制，以便于工厂直接进行构件加工。
随着改革开放与国外技术交流也表明，国际上钢结构工程的设计也普遍采用设计图与工厂详图（shop drawing)两个阶段出图的作法，在90年代中一些与国外联合设计的大型钢结构工程，如京城大厦、国贸中心等也都是按国外设计图专门组织了详图设计后进行施工的。
长期的建设经验表明，两阶段出图作法分工合理，有利于保证工程质量并方便施工，因而1983年颁布的《钢结构施工验收规范》（GBJ205-83）明确对钢结构施工设计的两个阶段出图作法予以肯定，并分别定义为设计图及施工详图。
同时明确了钢结构构件的制作、加工必须以施工详图为依据，而详图则应根据设计图编制。
由于工厂详图的编制工作较为琐细、费工（其图纸量约为设计图图纸量的2.5~3倍），也需要一定的设计周期，故建设及承包单位都应了解这一钢结构工程特有的设计分工特点，在编制施工计划中予以考虑。
同时作为一门基本功，钢结构加工厂的设计人员也应对详图设计有较深入的了解与掌握。
设计图与施工详图的区别设计图1.根据工艺、建筑要求及初步设计等，并经施工设计方案与计算等工作而编制的较高阶段施工设计图；2.目的、深度及内容均仅为编制详图提供依据；3.又设计单位编制；4.图纸表示较简明，图纸量较少；其内容一般包括：设计总说明与布置图、构件图、节点图、钢材订货表。
施工详图1.直接根据设计图编制的工厂施工及安装详图（可含有少量连接、构造等计算），只对深化设计负责；2.目的为直接供制造、加工及安装的施工用图；
3.一般应由制造厂或施工单位编制；
4.图纸表示详细，数量多，内容包括：构件安装布置图及构件详图（含材料表，螺栓表等）。
cad拆钢结构
我能看懂钢结构图，但现在找工作老板说要会拆图，不太懂怎么拆啊，要怎么学
2009-08-05 21:35:49 - 3个回答- 15 - 检举
最佳答案- 由投票者2009-08-20 21:52:04选出
意思是说要能从总装图中分析出部件图吧.
参考资料
/?id=106556940
妳可以直按暴開~~~就可以把圖炸開了
2009-08-05 21:45:47 - 检举
请问拆图有没有好的办法?
多学多练
可惜没有时间
否则我一定告诉你
多多练习吧
刚开始比较难,熟了就没什么了
其实我觉得拆图最好的方法都是建立在熟能生巧上。
很多做的好，做的快的技术人员都是在这基础上。
因为拆图是以设计院的出的蓝图为主，不要动太多的脑筋。
若你要想快点入门，给你几个建议：1，多看看图纸，多画画，每画一个杆件多问问老同志，让他帮你指出哪些需要注意和容易错的；2，有可能多到工厂，工地去看看，看看是怎么生产，拼装，施工的，对你的钢构理解会有帮助的；3，要熟练cda,他是你表现的工具，最大化最大效率的应用它。
在制图软件上1:1放大样,这样不容易出错的.
多看图纸，多到车间走动，我们这边做那么小板件的话都有一套软件支持，由于这套软件为私人编写（不是本人），是以无法上传使用，我也明白其他公司是如何画那些小板件的，希望各位指点为上。
原则要掌握，简单明了地表达了你的意思，让制作人很多快明白应该怎么制作时，你就达到了一定的水平。
总的来说，多画，多接触些不同的图，在画中并把它归类整理，得出经验，慢慢的提高。
这样一段时间以后你就会有很大的进步。
