电力系统根底学问科普1.电力系统、动力系统和电力网的划分电力网：由变电所和不同电压品级输电线路组成的网络。
电力系统：由发电设备、输电设备和用电设备组成的网络。
动力系统：在电力系统的根底上，把发电厂的动力局部包含在内的系统。
2.电力系统运行的特点：电能不能大量存储；各环节组成的统一整体不行分割；过渡进程超级快速〔百分之几秒到格外之几秒〕；电力系统的地域性特点较强；对电能质量的要求很是严格；与国民经济各部门和人民生活关系极为严密3.电力系统运行的大体要求:保证供电的靠得住性：削减停电损失，要求元件有足够的靠得住性，要求提高系统运行的稳固性,保证良好的供电质量：电压、频率、波形,提高电力系统运行的经济性：降低能耗4.发电厂的类型:常规能源发电〔要紧发电形式〕：火力发电厂，水力发电厂，核能电厂;能源发电：地热电厂、潮汐电厂、风力发电厂、太阳能电站、海洋能发电、磁流体发电、氢能发电、核聚变发电5.电力系统的中性点接地址式四种中性点接地址式：〔前两种属于小电流接地，后两种属于大电流接地〕中性点不接地；中性点经消弧线圈接地；中性点直接接地；中性点经电阻接地6．电力系统的电压品级。
我国电力系统的电压品级分为：用电电压品级从 220V〔380V)、3 kV、6kV、10kV、35kV、66kV〔农电〕、110kV、220kV、380kV〔国外〕、500kV、750kV、1000kV 这几个品级。
电力行业通常所说的高压指的是 35kV 以上到 500kV 为高压，500～1000kV 为超高压，1000kV 以上为特高压。
中压是国外的概念，一样指的是6～35kV 那个品级。
随着电机制造工艺的提高，10 kV 电动机已批量生产，因此 3 kV、6 kV 已较少利用，20 kV、66 kV 也很少利用。
供电系统以 10 kV、35 kV 为主。
输配电系统以 110 kV 以上为主。
发电厂发电机有 6 kV 与 10 kV 两种，此刻以 10 kV 为主，用户均为 220/380V kV)低压系统。

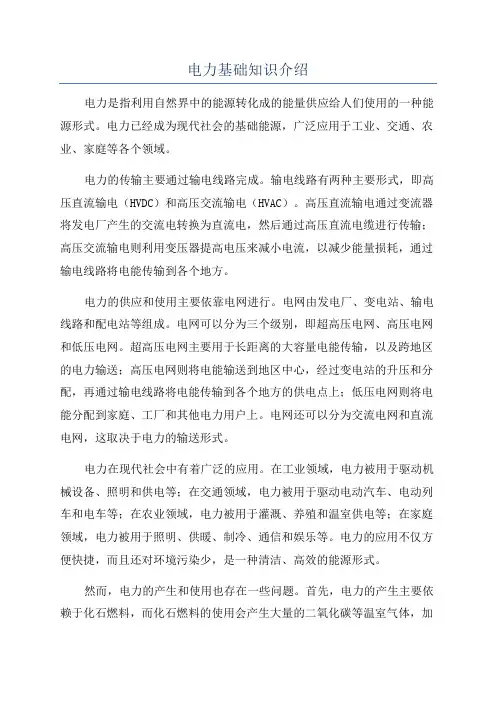

电力基础知识介绍
电力基础知识介绍电力是指利用自然界中的能源转化成的能量供应给人们使用的一种能源形式。
电力已经成为现代社会的基础能源，广泛应用于工业、交通、农业、家庭等各个领域。
电力的传输主要通过输电线路完成。
输电线路有两种主要形式，即高压直流输电（HVDC）和高压交流输电（HVAC）。
高压直流输电通过变流器将发电厂产生的交流电转换为直流电，然后通过高压直流电缆进行传输；高压交流输电则利用变压器提高电压来减小电流，以减少能量损耗，通过输电线路将电能传输到各个地方。
电力的供应和使用主要依靠电网进行。
电网由发电厂、变电站、输电线路和配电站等组成。
电网可以分为三个级别，即超高压电网、高压电网和低压电网。
超高压电网主要用于长距离的大容量电能传输，以及跨地区的电力输送；高压电网则将电能输送到地区中心，经过变电站的升压和分配，再通过输电线路将电能传输到各个地方的供电点上；低压电网则将电能分配到家庭、工厂和其他电力用户上。
电网还可以分为交流电网和直流电网，这取决于电力的输送形式。
电力在现代社会中有着广泛的应用。
在工业领域，电力被用于驱动机械设备、照明和供电等；在交通领域，电力被用于驱动电动汽车、电动列车和电车等；在农业领域，电力被用于灌溉、养殖和温室供电等；在家庭领域，电力被用于照明、供暖、制冷、通信和娱乐等。
电力的应用不仅方便快捷，而且还对环境污染少，是一种清洁、高效的能源形式。
然而，电力的产生和使用也存在一些问题。
首先，电力的产生主要依赖于化石燃料，而化石燃料的使用会产生大量的二氧化碳等温室气体，加剧气候变化问题。
其次，电力的输送和使用也不可避免地会产生能量损耗和电网压力。
为了解决这些问题，人们正在积极推动清洁能源的发展和电网的智能化改造，以提高电力的可持续性和效率。
总之，电力是现代社会的基础能源，其产生、传输和使用已经成为我们日常生活中不可或缺的一部分。
了解电力的基础知识，对我们合理使用和节约电力、保护环境具有重要意义。
电力基础知识
电力基础知识电力作为现代社会不可或缺的能源形式，对于我们的生活和经济发展起着至关重要的作用。
了解电力基础知识不仅对于维护电力系统的安全稳定具有重要意义，还能帮助我们更好地使用电力资源，提高能源利用效率。
本文将介绍一些电力基础知识，帮助读者对电力有更深入的理解。
1. 电力的概念和发展历史电力是指电流的能量形式，是由电子在导体中流动产生的。
电力的发展历史可以追溯到古希腊时期，但真正的电力革命发生在19世纪末和20世纪初，当时交流电和直流电的争论引发了一场激烈的竞争。
目前，交流电已成为主要的电力供应形式。
2. 电力的生产和输送电力的生产是通过能源转换装置来实现的，如发电厂中的发电机。
电力通过输电线路输送到需要用电的地方。
输电线路可以分为高压输电和低压输电两种形式。
高压输电一般用于长距离传输，低压输电则用于家庭和商业用电。
3. 电力的单位和计量电力的单位是瓦特（W），它表示单位时间内的能量转换速率。
常见的电力单位还有千瓦（kW）和兆瓦（MW）。
计量电力的仪器是瓦特表，根据表针的偏转角度可以测量电路中的电功率。
4. 电压、电流和电阻电压是电力传输时的推动力，可以理解为电流流动的动力。
电流是电子在电路中的流动，以安培（A）为单位。
电阻是阻碍电流流动的因素，以欧姆（Ω）为单位。
欧姆定律描述了电压、电流和电阻之间的关系，即U=IR，其中U表示电压，I表示电流，R表示电阻。
5. 电阻、电容和电感除了电阻外，电路中还存在电容和电感。
电容是一种存储电荷的元件，用法拉（F）为单位。
电感是一种存储磁场能量的元件，以亨利（H）为单位。
电容和电感在电路中起到了储能和调节电流的作用。
6. 电路的类型电路可以分为直流电路和交流电路。
直流电路中电流只在一个方向上流动，交流电路中电流在正负方向上交替流动。
交流电路可以根据频率分为低频电路和高频电路。
7. 电力的安全使用电力的安全使用是非常重要的，以防止触电和火灾等事故的发生。
每个家庭和企业都应该采取一些措施来确保电力系统的安全，例如正确接地、使用规范认证的电器和及时检修电路等。
电力基础知识
电力基础知识第一章概论一、动力系统、电力网、电力系统的区分动力系统：习惯上，将有带动发电机转动的动力部分、发电机、升压变电所、输电线路、降压变电所和负荷等环节构成的整体成为动力系统。
电力网：由各种降压变电所、输电线里和生涯变电所构成的电能传输和分派的网络成为电力网。
电力系统：由发电机、电力网和负荷构成的一致体成为电力系统。
二、电厂的分类火力发电厂：利用固体、液体、气体燃料的化学能来生产电能的的工厂。
水力发电厂：利用河流所储藏的水能资源来生产电能的工厂。
可分为堤坝式和引水式电厂。
还有核电厂、风力发电、地热发电、潮汐发电、太阳能发电等。
三、电力网电压等级的分类： 3、6、10、35、63、 110、220、330、 500、 750kV，均为三相沟通系统的线电压。
由以上可知，当输送功率一准时，线路的电压越高，线路中经过的电流就越小，所用导线的截面就能够减小，用于导线的投资能够减少，并且线路中的功率消耗、电能消耗也就会相应降低。
所以大容量、远距离输送电能要采纳高压输电。
电压越高，要求线路的绝缘水平也就越高；线路杆塔投资增大，输电走廊加宽，变压器、电力设施等的投资也增添。
依据经验，电力系统输电额定电压等级中相邻的两个电压之比，在电压为110kV 以下是一般为 3 倍左右，在 110kV 以上时宜在 2 倍左右。
四、电气设施的额定电压理论上，用电设施的额定电压应和电网的额定电压相一致。
实质上，因为输送电能时在线路和变压器等元件上产生的电压损失，会使线路上各处的电压不相等，使各点的实质电压偏离额定电压。
即线路首端的电压将超出额定电压5%，线路尾端的电压会低于额定电压5%。
发电机的额定电压：因为发电机老是接在线路的首端，所以它的额定电压应比电网的额定电压高 5%，用于赔偿电网上的电压损失。
变压器的额定电压：在电力系统中，变压器拥有发电机和用电设施的两重性。
所以规定：变压器一次绕组的额定电压等于电网的额定电压；若变压器一次绕组直接与发电机出线端相连是，其一次绕组的额定电压应与发电机的额定电压同样；变压器二次绕组的额定电压是指变压器空载运转是的电压。
电力重要基础知识点
电力重要基础知识点
电力作为现代社会不可或缺的能源，对于我们的生活、工作和经济发展起着至关重要的作用。
在掌握电力相关知识之前，我们首先需要了解以下几个基础知识点。
1. 电的基本概念：电是由电子在导体中的运动产生的。
在导体中，电子受到电场力的作用而产生移动，形成电流。
电流的单位是安培(A)。
2. 电压与电流关系：电压是电势差的单位，代表了电流在电路中的推动力。
电压的单位是伏特(V)。
根据欧姆定律，电压与电流和电阻之间的关系可以用公式 V=IR 表示，其中 V 代表电压，I 代表电流，R代表电阻。
3. 电阻与电导：电阻是电流在电路中遇到的阻碍，阻碍电流通过的程度越大，电阻值越大。
电阻的单位是欧姆(Ω)。
相反，电导是电阻的倒数，代表导体对电流的导通能力。
电导的单位是西门子(S)。
4. 直流电与交流电：直流电是电流方向始终保持不变的电流，如电池产生的电流。
交流电是电流方向周期性变化的电流，如家庭用电和工业用电。
5. 电能与功率：电能是电力消耗的量度，也是电流通过导体时所做的功的量度。
电能的单位是瓦时(W·h)或千瓦时(kW·h)。
功率则表示单位时间内消耗或产生的电能，是电能的速率。
功率的单位是瓦特(W)。
这些是电力重要的基础知识点，对于理解电力的概念、原理以及在日常生活中的应用非常重要。
在进一步学习和应用电力知识时，我们可
以深入了解电路、电源、发电机、变压器等相关的概念和原理，以更好地理解和应用电力技术。
电力基础知识
电力基础知识1、什么叫电磁环网?对电网运行有何弊端?什么情况下还不得不保留?答：电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的联接而构成的环路。
电磁环网对电网运行主要有下列弊端：1）、易造成系统热稳定破坏。
如果在主要的受端负荷中心，用高低压电磁环网供电而又带重负荷时，当高一级电压线路断开后，所有原来带的全部负荷将通过低一级电压线路（虽然可能不止一回）送出，容易出现超过导线热稳定电流的问题。
2）、易造成系统动稳定破坏。
正常情况下，两侧系统间的联络阻抗将略小于高压线路的阻抗。
而一旦高压线路因故障断开，系统间的联络阻抗将突然显著地增大（突变为两端变压器阻抗与低压线路阻抗之和，而线路阻抗的标么值又与运行电压的平方成正比），因而极易超过该联络线的暂态稳定极限，可能发生系统振荡。
3）、不利于经济运行。
500kV与220kV线路的自然功率值相差极大，同时500kV线路的电阻值（多为4×400mm2导线）也远小于220kV线路（多为2×240或1×400mm2导线）的电阻值。
在500/220kV环网运行情况下，许多系统潮流分配难于达到较经济。
4）需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。
但实践说明，安全自动装置本身拒动、误动影响电网的安全运行。
一般情况中，往往在高一级电压线路投入运行初期，由于高一级电压网络尚未形成或网络尚不坚强，需要保证输电能力或为保重要负荷而又不得不电磁环网运行。
2、常用母线接线方式有何特点?答：1）、单母线接线：单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点，但可靠性和灵活性较差。
当母线或母线隔离开关发生故障或检修时，必须断开母线的全部电源。
2）双母线接线：双母线接线具有供电可靠，检修方便，调度灵活或便于扩建等优点。
但这种接线所用设备多（特别是隔离开关），配电装置复杂，经济性较差；在运行中隔离开关作为操作电器，容易发生误操作，且对实现自动化不便；尤其当母线系统故障时，须短时切除较多电源和线路，这对特别重要的大型发电厂和变电所是不允许的。
电力行业基础知识介绍
培训摘要1. 根底知识介绍1.1电路、电路有哪些全然组成局部电路确实是基本电流通过的路径。
它由电源、负载、连接导线和开关组成。
负载、连接导线和开关称为外电路，电源内部的一段称内电路。
当开关闭合时，电路中有电流通过，负载就能够工作，喊做接通电路，即合闸当开关断开时，电路中没有电流通过，负载停止工作，喊做断开电路，即分闸1.2 电流、什么是电流强度电流：导体中的自由电子在电场力的作用下，做有规那么的定向运动，就形成电流。
适应上规定正电荷移动的方向为电流的方向。
因此在金属导体中，电流的方向是和自由电子的实际方向移动方向相反。
电流强度：电流的大小用电流强度标示，其数值等于单位时刻通过导体截面积的电荷量〔库仑〕，通常用符号I表示。
I=tQI-----电流强度Q-----通过导体截面积的电荷量t-----通过电荷量Q所用的时刻假如在1秒内通过导体截面的电荷量为1库仑，那么导体内的电流就等于1安培电流强度的单位用千安〔kA〕、安〔A〕、毫安〔mA〕、微安〔μA〕1kA=103 A1A=103 mA1mA=103μA〔直流电流的大小方向不随时刻变化〕电流的的大小用电流表测量，测量时将电流表串联在被测电路中。
1.3 电位、电压、它们之间的关系电位：电场中某点的电位，在数值上等于单位正电荷沿任意路径从该点移至无限远的过程中电场力所做的功。
其单位为伏特。
简称：伏V。
在电场中电位等于零的喊参考点，凡电位高于零电位的点，电位为正，反之为负。
通常往往以大地作为参考点。
电压：电场中两点之间的电位差，称为电压，表达方式：U=QAA-----电场力所做的功,J焦耳Q-----电荷量C库仑U-----两点之间的电位差,及电压V电压的单位能够用千伏(kV)、伏〔V〕、毫伏〔mV〕、微伏〔μV〕1kV=103 V1V=103 mV1mV=103μV电场中各点电位，随着参考点的改变而不同，然而不管参考点如何改变任意两点间的电位差是不变的。
电力基础知识入门
电力基础知识入门电力基础知识入门电力是现代社会不可或缺的重要能源，它驱动着工业、交通、通信和家庭生活等各个方面。
本文将介绍电力的基础知识，包括电流、电压、电阻、电路、功率和能量等概念。
1. 电流电流是电荷在导体中的流动，单位是安培(A)。
电流的方向由正电荷流动的方向决定，通常规定从正极流向负极。
电流的大小取决于电荷的数量和流动的速度。
2. 电压电压是电势差的一种度量，表示单位正电荷在电场中的能量变化，单位是伏特(V)。
电压差会导致电荷产生移动，从高电压区域流向低电压区域，就像水从高处流向低处一样。
3. 电阻电阻是导体阻碍电流流动的特性，单位是欧姆(Ω)。
电阻越大，电流流过的障碍就越大。
导体的电阻与其材料和几何形状有关，绝缘体的电阻通常比导体大很多。
4. 电路电路是电流在导线中流动的路径。
电路由电源、负载和导线组成。
电路可以分为串联电路和并联电路。
在串联电路中，电流依次通过每个负载；在并联电路中，电流在负载之间分流。
5. 功率功率表示单位时间内使用或产生的能量。
在电力中，功率的单位是瓦特(W)。
功率等于电流乘以电压，即功率=电流× 电压。
6. 能量能量是电力的核心概念，表示物体做功的能力。
在电力中，能量的单位是焦耳(J)。
能量的大小取决于功率和时间，即能量=功率× 时间。
7. 直流电和交流电直流电是电荷在一个方向上持续流动的电流。
直流电常用于电池和电子器件等地方。
交流电是电荷周期性改变流动方向的电流，交流电广泛应用于电力输送和家庭用电。
8. 变压器变压器是用来改变交流电压的装置。
它包括一个主线圈和一个副线圈，通过将主线圈和副线圈绕在一个磁芯上，变压器可以改变电压的大小，从而适应不同的电力需求。
以上是电力基础知识的入门介绍。
了解这些概念对于理解电力的产生、传输和使用是非常重要的。
如果想要深入了解电力和电气工程，可以进一步学习电路分析、电机原理等相关知识。
电力是一个庞大而复杂的领域，希望本文能为读者提供一个基础的理解和入门参考。
电力基础知识入门教程
电力消费与环保
环保意识的提高
随着环保意识的提高，人们开始 关注电力消费对环境的影响。
清洁能源的推广
清洁能源的推广有助于减少电力 消费对环境的污染。
节能减排的措施
采取节能减排的措施，降低电力 消费对环境的影响。
6
电力安全
电力安全的重要性
保障人员安全
电力安全能够防止电击、火灾等事故，保障工作人 员和公众的生命安全。
直流输电的应用
直流输电广泛应用于大型水电站、 风电场等远距离输电场景。
4
电力配电
配电系统的作用
保障电力供应
配电系统将电能从高压输电系统分配到低压用户端，确保 电力供应的连续性和稳定性。
优化能源分配
配电系统根据用户需求和能源分布，合理调配电力资源， 实现能源的高效利用和优化分配。
提高能源效率
通过配电系统的智能化管理和技术升级，减少能源损耗和 浪费，提高能源利用效率。
02 交流输电优势
交流输电具有输电距离远、输电容量大、输电损耗小等 优势，是电力系统中主要的输电方式。
03 交流输电设备
交流输电需要使用变压器、输电线路、绝缘子等设备， 确保输电过程的安全和稳定。
直流输电
直流输电简介
直流输电是一种将交流电转换为 直流电进行输送的电力输电方式。
直流输电的优势
直流输电具有输电距离远、输电 容量大、线路损耗小等优势。
配电设备
01
配电变压器
用于将高压电转换为适合家庭和工业使用 的低压电。
02
断路器
在电流过大或电路故障时切断电路，保护 电路和设备。
03
配电盘
集中控制和分配电能的设备，确保电力安 全、稳定供应。
配电自动化
电力基础知识(1)
10kV I段
M
1号车间变电所
2号车间变电所
10kV II段
3号车间变电所
常见电气设备
断路器是电力系统最重要的开关设备， 它担负着控制和保护的双重任务。
真空断路器 高压
塑壳断路器 低压
微型断路器 低压
常见电气设备
电压互感器(PT)和电流互感器(CT)的主要作用是， 把电力系统中的大电流和高电压按比例地变换为小电流和低电压， 以满足测量仪表、继电保护和自动装置的需要。
熔断器保护。适用于对供电可靠性要求不高的高低压供电系统 （断流能力、选择性、更换不便）；
低压断路器保护。适用于要求供电可靠性较高和操作灵活方便的 低压供电系统中；
继电保护。适用于要求供电可靠性较高，操作灵活方便特别是自 动化程度较高的高压供电系统中 。（含继电器型的保护和微机 型的保护）
——一次回路
火力发电厂能量转换过程是：
燃料的化学能
锅炉
热能
汽轮机
机械能
发电机Βιβλιοθήκη 电能火力发电厂发电厂
汽轮机
水力发电厂
发电厂
水轮机
风力发电厂
电网
升压站
降压站
升、降压站
变压器：就是升高和降低电压的电气设备，其作用是将某一等级 的交流电压和电流变换成另一等级的交流电压和电流
油浸式变压器
干式变压器
升、降压站
变压器电气表示符号：
短路（很大的短路电流）的后果（短路试验视频）
产生很大的电动力和高温，损坏短路电路中的元件； 电压骤降，影响电气设备的正常运行（电磁转矩∝U2）； 影响电力系统运行的稳定(U↓→P↓(Pe) →V↑失步)； 对通信干扰；
——短 路
在三相系统中，可能发生三相 短路、两相短路、单相短路和 两相接地短路。
电力基础知识
电力基础知识电力基础知识电力是现代生活不可或缺的基础能源，人们日常生活和工业化生产都需要电力支持。
本文将介绍一些基本的电力知识。
一、电流、电压和电阻电流是（单位：安培A）是一种电荷的流动，比如说，通过电线时的电荷流动就是电流。
电压（单位：伏特V）是一种电场的强度，描述电荷满足负极和正极间的吸引和排斥的强度。
电阻（单位：欧姆Ω）是一种物质对于电流流动的阻抗，阻碍电流的流动。
它们的关系可以用欧姆定理来描述：电流等于电压除以电阻。
二、电力传输和分配电力可以从发电厂通过输电线路传输到不同的城市和地区。
在传输途中要面对能量损失和电压损失。
发电厂会将高压电力传回不同的接入点。
由于那些电压比较高，因此需要进行电力变压。
这些变压器包括了上升变压器和下降变压器。
高压输电线路会与城市和居民区域相连。
配电井和配电盘安装在不同的路灯和水井里。
这些盘子可以提供一些电力能量给消费者，而消费者就可以从这些盘子中接受适当程度的电力。
三、电力供应电力可以从公共电力网络或者太阳能和风能源供应器中供应。
太阳能和风能自然能够转换为电力，并且不会对环境造成污染，因此在现代社会中，可再生能源已经成为一种非常受欢迎的供电方式。
不过，太阳能和风能的供应也面临着夜间或没有风的时候缺乏电力的问题。
这个时候，还需要通过公共电力网络获得电力供应。
四、电力储存和管理当需求不足以达到供给时，就会产生电量超标问题。
当需求超过供给时，会引起黑出现的现象。
因此，人们会使用电力储存技术，用来缓冲电能之间的匹配。
电力公司使用电池和水泵等方式来储存电力能量。
电力管理公司通过监控电力数据并为客户提供售电和储能。
同时，通过负荷管理来平衡电力供应和需求之间的误差，以优化系统的效率。
电力是当今社会的不可或缺的基础能量，它已经成为人们日常生活中最重要的部分。
通过了解这些基本知识，可加强对电力的认知和理解水平，从而更好地利用和管理电力资源。
基础电力入门知识点总结
基础电力入门知识点总结一、电力基础知识1. 电力的概念电力是一种能量形式，通常指电能，是动力能量转换成电流的过程。
电力是生产、生活和科研中不可缺少的能源，广泛应用于电气设备、照明、交通、通讯、医疗等各行各业。
2. 电流、电压和电阻电流是电荷在电路中的移动，单位是安培(A)。
电压是电力的驱动力，单位是伏特(V)。
电阻是电路中抵抗电流流动的障碍，单位是欧姆(Ω)。
这三者是电路中最基本的电性质，它们之间的关系可以用欧姆定律来描述，即电流等于电压与电阻的比值，I=V/R。
3. 直流电和交流电直流电和交流电是电力中的两种基本电流形式。
直流电流的方向是恒定的，而交流电不定期地改变方向。
直流电适用于许多电子设备和电工实验，而交流电适用于家庭用电和工业生产。
4. 电路基础电路是电流在导线中流动的路径，它由电源、导线、电器等组成。
电路可以分为并联电路和串联电路。
并联电路中元件是平行连接的，而串联电路中元件是依次连接的。
5. 电功率和电能电功率是电流通过一个元件时的能力大小，单位是瓦特(W)。
电能是电功率在一定时间内的累积，单位是千瓦时(kWh)。
电能是用来计量电力的量，家庭和企业通常按照电能来缴纳电费。
二、发电及输配电1. 发电原理发电是指将各种能源转换成电能的过程。
常见的发电方式包括火力发电、水力发电、核能发电、风力发电等。
无论采用何种方式，发电的基本原理都是利用转子在磁场中旋转产生感应电动势。
2. 发电机发电机是用来将机械能转换成电能的设备。
它由转子和定子两部分组成，通过转子的旋转在定子中感应出电动势，从而产生电流。
发电机的种类有交流发电机和直流发电机两种。
3. 输配电系统输配电系统是指将发电厂生产的电能通过输电线路送达各个用电点的过程。
输电系统主要由变电站、输电线路和配电系统组成。
变电站用来将发电厂产生的高压电能转换成适宜输送和使用的低压电能。
输电线路则是将电能从发电站输送到各个地方。
配电系统将输送到各用电点的电能分配到各个用户。
电力技术基础知识讲解
开闭站（所）
• 开闭站：也叫开闭所、开关站。以电能分配及联络为目的，主要设备包括：进出线、 母线、开关（10kV多采用环网柜）、避雷器、电压电流互感器、二次设备（直流系 统、继电保护、计量）等。各种电压等级都可设置开闭所。
输电线路
• 电力线路通过变电站间的相互联络、相互 连接形成一个电力网络，称为电网。
（交流） 发电-------升压变-----------输电-----------降压变----------供电
（直流）
电力生产、传输、消费
• 发电厂用以将热能、核能、水能、太阳能、 风能等转换为电能
• 电能经传输送到负荷终端再根据用户的需 要转化为机械能、热能、光能、化学能满 足人们的社会需求和生活需求
• 变电站是电能的集散地，是电压变换、电能传输分配的 中心。
• 电能在变电站汇集、联络、分配、将电压升高便于传输， 将电压降低便于使用。
• 变电站的电压等级：750kV、500kV、330kV、220kV、 110kV、66kV、35kV、10kV、6kV
• 通常有一次变和二次变之分，110kV及以上变电所称一 次变，35kV（66kV）变电所称二次变。
GIS变电站
• GIS---气体绝缘金属封闭开关设备 • 是将若干个独立元件封闭组合在充有高于大气
压的SF6气体的接地金属外壳中，而形成的金属 封闭开关设备 • GIS体积小，组成的配电装置占地面积少，不受 环境条件的影响，运行安全可靠，维护简单， 检修间隔时间长，特别是在超高压和特高压输 变电领域中较之敞开式电器有更大的优势。
第一个标示数字
第一
个标 示数
防护等级
字
0 没有防护
1 防止大于
50mm的固
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、名词解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
按部颁规定，接地线必须是25mm 2 以上裸铜软线制成。
13 、标示牌：用来警告人们不得接近设备和带电部分，指示为工作人员准备的工作地点，提醒采取安全措施，以及禁止微量某设备或某段线路合闸通电的通告示牌。
可分为警告类、允许类、提示类和禁止在等。
14 、遮栏：为防止工作人员无意碰到带电设备部分而装设备的屏护，分临时遮栏和常设遮栏两种。
15 、绝缘棒：又称令克棒、绝缘拉杆、操作杆等。
绝缘棒由工作头、绝缘杆和握柄三部分构成。
它供在闭合或位开高压隔离开关，装拆携带式接地线，以及进行测量和试验时使用。
16 、跨步电压：如果地面上水平距离为0.8m 的两点之间有电位差，当人体两脚接触该两点，则在人体上将承受电压，此电压称为跨步电压。
最大的跨步电压出现在离接地体的地面水平距离0.8m 处与接地体之间。
17 、相序：就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序。
18 、电力网：电力网是电力系统的一部分，它是由各类变电站（所）和各种不同电压等级的输、配电线路联接起来组成的统一网络。
19 、电力系统：电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。
20 、动力系统：发电厂、变电所及用户的用电设备，其相间以电力网及热力网（或水力）系统连接起来的总体叫做动力系统。
二、选择题１、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（A ）。
Ａ、发热量较大Ｂ、发热量较小Ｃ、没有明显差别２、万用表的转换开关是实现（A ）。
Ａ、各种测量种类及量程的开关Ｂ、万用表电流接通的开关Ｃ、接通被测物的测量开关３、绝缘棒平时应（B ）。
Ａ、放置平稳Ｂ、使他们不与地面和墙壁接触，以防受潮变形Ｃ、放在墙角４、绝缘手套的测验周期是（B ）。
Ａ、每年一次Ｂ、六个月一次Ｃ、五个月一次５、绝缘靴的试验周期是（B ）。
Ａ、每年一次Ｂ、六个月一次Ｃ、三个月一次６、在值班期间需要移开或越过遮栏时（C ）。
Ａ、必须有领导在场Ｂ、必须先停电Ｃ、必须有监护人在场７、值班人员巡视高压设备（A ）。
Ａ、一般由二人进行Ｂ、值班员可以干其它工作Ｃ、若发现问题可以随时处理８、倒闸操作票执行后，必须（B ）。
Ａ、保存至交接班Ｂ、保存三个月Ｃ、长时间保存９、接受倒闸操作命令时（A ）。
Ａ、要有监护人和操作人在场，由监护人接受Ｂ、只要监护人在场，操作人也可以接受Ｃ、可由变电站（所）长接受10 、直流母线的正极相色漆规定为（C ）。
Ａ、蓝Ｂ、白Ｃ、赭11 、接地中线相色漆规定涂为（A ）。
Ａ、黑Ｂ、紫Ｃ、白12 、变电站（所）设备接头和线夹的最高允许温度为（A ）。
Ａ、85 ℃Ｂ、90 ℃Ｃ、95 ℃13 、电流互感器的外皮最高允许温度为（B ）。
Ａ、60 ℃Ｂ、75 ℃ C 、80 ℃14 、电力电缆不得过负荷运行，在事故情况下，10k Ｖ以下电缆只允许连续（C ）运行。
Ａ、１h 过负荷35 ％Ｂ、1.5h 过负荷20 ％Ｃ、2h 过负荷15 ％15 、电力变压器的油起（A ）作用。
Ａ、绝缘和灭弧Ｂ、绝缘和防锈Ｃ、绝缘和散热16 、继电保护装置是由（B ）组成的。
Ａ、二次回路各元件Ｂ、各种继电器Ｃ、包括各种继电器和仪表回路17 、信号继电器动作后（C ）。
Ａ、继电器本身掉牌或灯光指示Ｂ、应立即接通灯光音响回路Ｃ、应是一边本身掉牌，一边触点闭合接通其它信号18 、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并（B ）。
Ａ、自动重合闸一次Ｂ、发出信号Ｃ、将完好部分继续运行19 、装设接地线时，应（B ）。
Ａ、先装中相Ｂ、先装接地端，再装两边相Ｃ、先装导线端20 、戴绝缘手套进行操作时，应将外衣袖口（A ）。
Ａ、装入绝缘手套中Ｂ、卷上去Ｃ、套在手套外面21 、某线路开关停电检修，线路侧旁路运行，这时应该在该开关操作手把上悬挂（C ）的标示牌。
Ａ、在此工作Ｂ、禁止合闸Ｃ、禁止攀登、高压危险三、填空题１、安全工作规程是中规定：设备对地电压高于250V 为高电压；在250V 以下为低电压；安全电压为36V 以下；安全电流为10mA 以下。
２、值班人员因工作需要移开遮栏进行工作，要求的安全距离是10k Ｖ时0.7 m ，35k Ｖ时1.0 m ，110k Ｖ时1.5 m ，220k Ｖ时3.0 m 。
３、雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器、避雷针和接地装置。
４、遇有电气设备着火时，应立即将该设备的电源切断，然后进行灭火。
５、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。
６、在变压器的图形符号中Ｙ表示三相线圈星形连接。
７、变电站（所）控制室内信号一般分为电压信号；电流信号；电阻信号。
８、在带电设备周围严禁使用、、和进行测量工作。
９、带电设备着火时应使用干粉、1211 、二氧化碳灭火器，不得使用泡沫灭火器灭火。
10 、变电站（所）常用直流电源有蓄电池、硅整流、电容储能。
11 、变电站（所）事故照明必须是独立电源，与常用照明回路不能混接。
12 、高压断路器或隔离开关的拉合操作术语应是拉开、合上。
13 、继电保护装置和自动装置的投解操作术语应是投入、解除。
14 、验电装拆接地线的操作术语是装设、拆除。
15 、每张操作票只能填写一个操作任务，每操作一项，做一个记号“√” 。
16 、已执行的操作票注明“ 已执行”。
作废的操作应注明“ 作废”字样。
这两种操作票至少要保存三个月。
17 、在晶体管的输出特性中有三个区域分别是截距、放大区和饱和区。
18 、在阻、容、感串联电路中，只有电阻是消耗电能，而电感和电容只是进行能量变换。
19 、变电站（所）倒闸操作必须由两人执行，其中对设备熟悉者做监护人。
20 、在倒闸操作中若发生疑问时，不准擅自更改操作票，待向值班调度员或值班负责人报告，弄清楚后再进行操作。
21 、在变电站（所）操作中，不填用操作票的工作的事故处理、拉合开关的单一操作、拉开接地刀闸或拆除全厂仅有的一组接地线。
22 、填写操作票，要包括操作任务操作顺序、发令人、操作人、监护人及操作时间等。
23 、高压设备发生接地故障时，人体接地点的安全距离：室内应大于4 m ，室外应大于8 m 。
24 、电流互感器一次电流，是由一次回路的负荷电流所决定的，它不随二次回路阻抗变化，这是与变压器工作原理的主要区别。
25 、变压器油枕的作用是调节油量、延长油的使用寿命。
油枕的容积一般为变压器总量的十分之一。
26 、变压器内部故障时，瓦斯继电器上接点接信号回路，下接地接开关跳闸回路。
27 、变压器的冷却方式有油浸自冷式、油浸风冷式、强油风冷式和强油水冷却式。
四、问答题1 、在那些情况下，操作前，必须进行核相？答：⑴、一切新安装、改装与系统有联络关系的设备和线路；⑵、进线检修；⑶、变压器检修、折装电缆引线接头或调整分接开关；⑷、系统电缆重做接线盒、电缆头、移动电缆及其它可能变换相别的作业时；⑸、PT 的二次回路接有同期回路，当检修PT 或变动二次回路须做假同期试验。
２、PT 运行中为什么二次不允许短路？答：PT 正常运行时，由于二次负载是一些仪表和继电器的电压线圈阻抗大，基本上相当于变压器的空载状态，互感器本身通过的电流很小，它的大小决定于二次负载阻抗的大小，由于PT 本身阻抗小，容量又不大，当互感器二次发生短路，二次电流很大，二次保险熔断影响到仪表的正确指示和保护的正常工作，当保险容量选择不当，二次发生短路保险不能熔断时，则PT 极易被烧坏。
３、CT 运行中二次为什么不允许开路？答：CT 经常用于大电流条件下，同时由于CT 二次回路所串联的仪表和继电装置等电流线圈阻抗很小，基本上呈短路状态，所以CT 正常运行时，二次电压很低，如果CT 二次回路断线则CT 铁芯严重饱和磁通密度高达1500 高斯以上，由于二次线圈的匝数比一次线圈的匝数多很多倍，于是在二次线圈的两端感应出比原来大很多倍的高电压，这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险，同时由于CT 二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁，再者铁芯中产生剩磁会增大互感器误差，所以CT 二次不准开路。
４、什么是电流保护，动作原理如何？答：当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护，过电流保护的动作电流是按最大负荷电流来考虑的，其选择是靠阶梯形的时限来配合的。
５、什么叫速断保护，它有何特点？答：过电流保护启动电流是按照大于最大负荷电流的原则整定的，为了保证选择性，采取了逐级增加的阶梯形时限的特征，这样以来靠近电源端的保护装置动作时限将很长，这在许多情况下是不允许的。
