煤矿井下高压开关柜的选择
高压开关的选择及整定
煤矿供电, 因其工作场所特殊, 对供电要求特别严格。
在供电方面要求:①供电的可靠性;②供电的安全性;③供电的质量;④供电的经济合理。
因而, 合理地选择供电方案和设备, 是一个值得探讨的课题。
1 采区工作面供电设计一个工作面的供电系统一般由高压开关、变压器、低压馈电开关、动力电缆、用电设备等组成,1.1 高压开关的选择及整定高压开关主要保护动力变压器低压侧发生的两相短路, 因此选择高压开关的关键是电流互感器的容量, 要求其灵敏度系数K m>1.5。
高压开关的保护性能要齐全, 具有良好的防爆性能, 要便于运输, 断流容量大。
矿井中多使用BGP- 6 型高压真空开关。
该开关保护性能齐全, 具有过流、漏电、短路、断相、失电压等保护, 应用广泛, 以此开关为例进行整定计算。
1.1.1 短路电流整定短路电流整定倍数: 1, 2, 3, 4, 5, 6, 8, 10,12, 14, 16, 共11 档。
1.1.2 过载保护整定过载保护整定倍数: 0.4, 0.5, 0.6, 0.7, 0.8,1.0, 1.2, 1.4, 1.6, 1.8, 2.0, 共11 档。
1.1.3 漏电保护整定漏电保护整定: 0.015 A～1.0 A。
1.1.4 过载整定Iz= ( 1.2～1.4) ×ΣIe/(Ki×Kb) 。
式中: Iz———过载整定电流, A;Ki———电流互感器变流比;Kb———变压器电压变比;ΣIe———所有负荷额定电流之和, A。
例如: Iz=10 A, 二次电流为5 A, Iz/5=10/5=2,即整定在2.0 档。
1.1.5 短路整定Iz= ( 1.2～1.4) ×( IQ+ΣIe) /(Ki×Kb) 。
式中: IQ———最大电机的启动电流;ΣIe———其余电机的额定电流之和。
例如: Iz=15 A, 二次电流为5 A, Iz/5=3, 即整定在3 档。
高压成套开关柜选型及设备布置
高压成套开关柜选型及设备布置一、前言随着电力行业的不断发展，高压成套开关柜作为电力系统中重要的组成部分，其种类和规格也随之不断增多。
因此，在进行高压成套开关柜选型和设备布置时，需要考虑多个因素，包括使用环境、设备功能、经济效益等。
本文将从这些方面出发，探讨高压成套开关柜的选型及设备布置。
二、高压成套开关柜选型2.1 环境因素高压成套开关柜的使用场合主要有室内和室外两种情况。
在进行选型时，应根据使用环境的实际情况，选择适合的成套开关柜。
比如在高海拔、潮湿、腐蚀等特殊环境下，应选择防爆、防潮、防腐蚀等性能更为优良的成套开关柜。
2.2 功能因素成套开关柜的功能指的是其在电力系统中所起的作用，主要包括分电、控制、保护等方面。
在进行选型时，应根据系统需要选择具体的成套开关柜。
比如在配电系统中，需要选择负荷开关型、环网柜型、箱式变电站型等不同类型的成套开关柜，以实现相应的功能。
2.3 经济效益因素在进行成套开关柜选型时，除了考虑环境因素和功能因素外，还需要考虑经济效益因素。
这主要包括成套开关柜的造价、维护成本等方面。
应在保证设备性能的同时，尽量减少造价，降低维护成本。
三、高压成套开关柜设备布置3.1 设备选址成套开关柜选址应考虑多方面因素。
首先应根据系统需求、使用环境等因素，选择合适的场地。
其次，应充分考虑设备安全性和施工便利性。
同时，应遵循相关设计和规范要求，确保设备布置符合安全标准。
3.2 设备距离成套开关柜之间的距离也需要严格控制。
一般来说，成套开关柜之间的距离应符合规范要求，避免存在影响设备正常运转的干扰因素。
3.3 设备排布成套开关柜的排布应充分考虑电力系统的拓扑结构。
相邻设备之间应保持一定的间距，排布方式应合理，便于维护和检修。
四、，高压成套开关柜的选型和设备布置需要综合考虑多个因素，包括使用环境、设备功能、经济效益等方面。
在选择成套开关柜时，应根据实际情况综合决策；在设备布置时，应遵循相关的设计要求和规范，保证设备间的距离和排布合理。

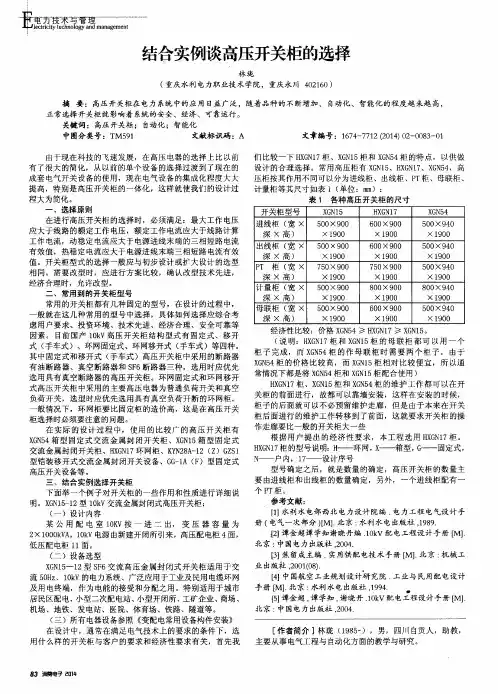

结合实例谈高压开关柜的选择
正常选择 开关柜就影响 着系统的安全、经济、可靠运行 。
关键 词 ： 高压 开 ቤተ መጻሕፍቲ ባይዱ 柜 ； 自动 化 ；智 能 化
中图分类号 ：Ｔ Ｍ５ ９ １
文献标识码 ：Ａ
文章 编号 ：１ ６ ７ ４ － ７ ７ １ ２ （ ２ ０ １ ４ ） ０ ２ － ０ ０ ８ ３ － ０ １
们 比较一 下 Ｈ Ｘ Ｇ Ｎ １ ７柜、Ｘ Ｇ Ｎ １ ５ 柜和 Ｘ Ｇ Ｎ ５ ４ 柜 的特 点 ，以供做 设计 的合 理选 择。常用高压柜有 Ｘ Ｇ Ｎ １ ５ 、Ｈ Ｘ Ｇ Ｎ １ ７ 、Ｘ Ｇ Ｎ ５ ４ ，高 压柜按其作用不同可 以分为进线柜 、出线柜 、Ｐ Ｔ柜、母联柜 、 计量柜等其尺寸如表 １（ 单位 ：ｍ ｍ ）： 表１ 各种高压开关柜的尺寸 开关柜 型号 Ｘ Ｇ Ｎ １ ５ Ｈ Ｘ Ｇ Ｎ １ ７ ６ ０ ０ ×９ ０ ０ ×１ ９ ０ ０ ６ ０ ０ ×９ ０ ０ ×１ ９ ０ ０ ７ ５ ０ Ｘ９ ０ ０ ×１ ９ ０ ０ ８ ０ ０ ×９ ０ ０ ×１ ９ ０ ０ ６ ０ ０ ×９ ０ ０ ×１ ９ ０ ０ Ｘ Ｇ Ｎ ５ ４ ５ ０ ０ Ｘ９ ４ ０ ×１ ９ ０ ０ ５ ０ ０ ×９ ４ ０ ×１ ９ ０ ０ ５ ０ ０ ×９ ４ ０ ×１ ９ ０ ０ ８ ０ ０ ×９ ４ ０ ×１ ９ ０ ０ ５ ０ ０ ×９ ４ ０ ×１ ９ ０ ０ 进线柜 （ 宽 × ５ ０ ０ ×９ ０ ０ 深 ×高） ×１ ９ ０ ０ 出线柜 （ 宽 × 深 ×高） Ｐ Ｔ 柜 （ 宽 × 深 × 高） 计量柜 （ 宽 × 深 × 高） 母联柜 （ 宽 × 深 × 高） ５ ０ ０ ×９ ０ ０ ×１ ９ ０ ０ ７ ５ ０ ×９ ０ ０ ×１ ９ ０ ０ ５ ０ ０ Ｘ９ ０ ０ ×１ ９ ０ ０ ５ ０ ０ ×９ ０ ０ ×１ ９ ０ ０

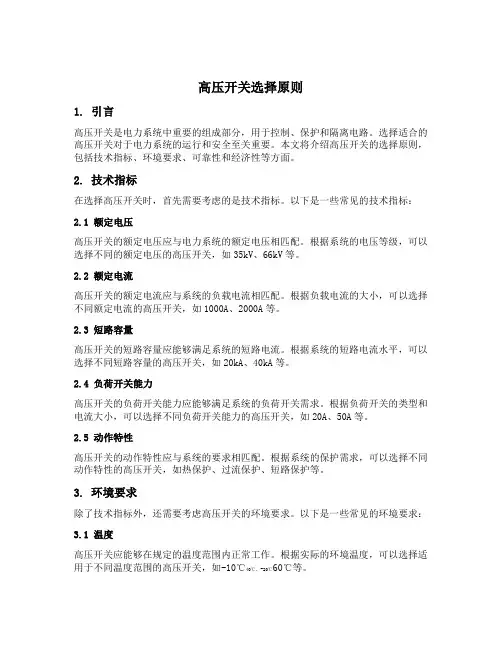

高压开关选择原则
高压开关选择原则1. 引言高压开关是电力系统中重要的组成部分，用于控制、保护和隔离电路。
选择适合的高压开关对于电力系统的运行和安全至关重要。
本文将介绍高压开关的选择原则，包括技术指标、环境要求、可靠性和经济性等方面。
2. 技术指标在选择高压开关时，首先需要考虑的是技术指标。
以下是一些常见的技术指标：2.1 额定电压高压开关的额定电压应与电力系统的额定电压相匹配。
根据系统的电压等级，可以选择不同的额定电压的高压开关，如35kV、66kV等。
2.2 额定电流高压开关的额定电流应与系统的负载电流相匹配。
根据负载电流的大小，可以选择不同额定电流的高压开关，如1000A、2000A等。
2.3 短路容量高压开关的短路容量应能够满足系统的短路电流。
根据系统的短路电流水平，可以选择不同短路容量的高压开关，如20kA、40kA等。
2.4 负荷开关能力高压开关的负荷开关能力应能够满足系统的负荷开关需求。
根据负荷开关的类型和电流大小，可以选择不同负荷开关能力的高压开关，如20A、50A等。
2.5 动作特性高压开关的动作特性应与系统的要求相匹配。
根据系统的保护需求，可以选择不同动作特性的高压开关，如热保护、过流保护、短路保护等。
3. 环境要求除了技术指标外，还需要考虑高压开关的环境要求。
以下是一些常见的环境要求：3.1 温度高压开关应能够在规定的温度范围内正常工作。
根据实际的环境温度，可以选择适用于不同温度范围的高压开关，如-10℃60℃等。
40℃、-20℃3.2 湿度高压开关应能够在规定的湿度范围内正常工作。
根据实际的环境湿度，可以选择适90%等。
用于不同湿度范围的高压开关，如20%80%、10%3.3 海拔高压开关应能够在规定的海拔范围内正常工作。
根据实际的海拔高度，可以选择适用于不同海拔范围的高压开关，如1000m、2000m等。
3.4 污秽程度高压开关应能够在规定的污秽程度下正常工作。
根据实际的污秽程度，可以选择适用于不同污秽程度的高压开关，如Ⅱ级、Ⅲ级等。
高压低压配电柜的开关柜的选择与安装指南
高压低压配电柜的开关柜的选择与安装指南高压低压配电柜是电力系统中非常重要的组成部分，其承担着电能分配和保护的关键任务。
正确选择和安装开关柜对于电力系统的稳定运行至关重要。
本指南将介绍高压低压配电柜开关柜的选择与安装要点，以帮助读者在实践中作出明智的决策。
一、选择开关柜的类型在选择高压低压配电柜的开关柜时，需根据具体需求和应用场景来决定合适的类型。
以下是几种常见的开关柜类型：1. 低压断路器开关柜低压断路器开关柜适用于低电压系统，具有过载和短路保护功能。
在选择时，需要考虑负荷电流、操作环境和应急情况等因素。
2. 隔离开关柜隔离开关柜主要用于高压电力系统的分割和隔离，以确保维修和检修时的安全。
因此，在选择隔离开关柜时，需要关注其分断能力和绝缘性能。
3. 负荷开关柜负荷开关柜用于低压系统的电能分配和控制，通常由多个断路器和接触器组成。
在选择时，需考虑系统负荷特性、灵活性和可靠性等因素。
二、开关柜的参数和性能要求在进行开关柜的选择时，还需要考虑以下参数和性能要求：1. 额定电压和电流根据实际需求和系统电压等级，选择开关柜的额定电压和电流。
需确保开关柜能够承受和分配正常工作条件下的电能。
2. 短路承受能力开关柜在发生短路时，必须具备足够的承受能力，以确保电力系统的安全运行。
因此，在选择开关柜时，需关注其短路电流能力和断路器的特性。
3. 绝缘性能对于高压低压配电柜来说，良好的绝缘性能是非常重要的。
在选择开关柜时，需关注其材料和设计是否满足相关绝缘要求，以确保系统的安全可靠性。
4. 运行环境要求根据开关柜的实际安装环境，考虑防尘、防水、防腐蚀等性能要求。
这些要求将直接影响开关柜的使用寿命和可靠性。
三、开关柜的安装指南正确的安装对于开关柜的性能和可靠性至关重要。
遵循以下指南可确保开关柜的顺利安装：1. 安全第一在安装过程中，必须严格遵守相关安全规定，包括佩戴个人防护装备、断电处理等。
确保施工人员的安全是至关重要的。
露天煤矿用高压开关柜介绍
储能弹簧是否储能。
变压器柜：安装电流表来显示回路电流，用智 能操控装置来显示负荷开关的分合闸状态。
电压互感器柜：安装三块电压表来显示母线的 三相电压，安装线电压转换开关加一块电压表 来显示各线电压，安装一块电压表显示控制电 源电压，用智能操控装置来显示隔离开关的分 合闸状态。
1.观察仪表门电流表，操控装置指示正常，分负 荷开关，和接地开关。 2.打开负荷开关室门，确认无电，可以进入柜内 。
操作规程
电压互感器柜
送电操作规程：观察仪表门电压表，操控装置指示正常 ，确认隔离开关已经分开，打开仪表室，电压互感器室门 ，检查熔断器，电压互感器无异常。关闭仪表室，电压互 感器室门，机械闭锁装置手柄打到分段闭锁位置，合隔离 开关，观察仪表门电压表，操控装置指示正常。
常见故障及排除
4.电动机开关柜 接触器合闸不成功：因为接触器合闸回路联锁较
多，检查隔离辅助开关触点是否接通，是否有熔 断器熔断，如果有问题请处理。 接触器合闸线圈烧坏：测量接触器电源模块输出 端子的电压，正常接触器启动200毫秒后输出电压 自动转换20V,如果是220V，说明电源不转换，更 换电源模块。
（以上内容结合图纸具体讲解）
常见故障及排除
1. 进线开关柜合闸不成功 检查断路器手车是否摇到位，手车工作位置
触点是否接通，如果没摇到位，重新摇手车。 2.进线柜储能电机不储能
检查储能行程开关触点是否损坏，如果损坏请更 换。 3.进线柜合分闸线圈烧坏 检查断路器辅助开关是否正常切换，如不能，请 调整，保证正常切换。
操作规程
3.将操控装置远方就地切换开关旋至就地位置， 操作分合闸转换开关合闸。观察信号灯，操控装 置指示正常 4.将断路器手车摇到工作位置，将操控装置远方 就地切换开关旋至就地（或远方）位置，根据有 关合闸指令，操作分合闸转换开关（或由集控） 合闸。观察信号灯，操控装置指示正常。
如何正确选用高压低压配电柜的开关柜和电缆接头
如何正确选用高压低压配电柜的开关柜和电缆接头高压低压配电柜是电力系统中重要的设备之一，用于配电和控制电源的供应。
在正确选用开关柜和电缆接头方面，需要考虑多个因素，包括电压等级、电流负载、环境条件等。
本文将就如何正确选用高压低压配电柜的开关柜和电缆接头进行论述。
一、电压等级选择在选用高压低压配电柜的开关柜和电缆接头时，首先需要了解电力系统的电压等级。
电压等级一般分为高压和低压，高压一般指10kV及以上的电压等级，低压指1000V及以下的电压等级。
在选择开关柜和电缆接头时，需要根据电力系统的电压等级来选择相应的产品。
对于高压配电柜，一般选择气体绝缘金属封闭开关柜。
这种开关柜具有耐久性强、可靠性高的特点，能够适应高压环境下的运行。
在选择具体型号时，需要考虑电流负载、断开能力等因素。
对于低压配电柜，一般选择空气绝缘开关柜。
空气绝缘开关柜具有结构简单、安装方便的特点，在低压配电系统中得到广泛应用。
在选择具体型号时，需要考虑电流负载、短路能力等因素。
二、电流负载选择在选用高压低压配电柜的开关柜和电缆接头时，需要根据电流负载来选择相应的产品。
电流负载是指通过配电柜的电流大小，也是衡量开关柜和电缆接头能力的重要指标。
根据电流负载的不同，可以选择不同额定电流的开关柜和电缆接头。
在选择高压配电柜的开关柜时，需要根据电流负载来选择适当的额定电流等级，确保开关柜能够承受正常的负荷运行。
同时，还需要考虑开关柜的断开能力，确保在故障情况下能够安全切断电流。
在选择低压配电柜的开关柜时，同样需要根据电流负载来选择适当的额定电流等级。
此外，还需要考虑开关柜的短路能力，确保在发生短路时能够及时切断电流。
三、环境条件选择在选用高压低压配电柜的开关柜和电缆接头时，还需要考虑环境条件。
环境条件包括室内环境和室外环境两个方面。
对于室内环境，一般可以选择金属封闭开关柜和电缆接头。
金属封闭开关柜具有良好的防护性能，能够防止灰尘、湿气等物质对设备的侵蚀。
高压低压配电柜的选择要点和注意事项
高压低压配电柜的选择要点和注意事项在现代工业和建筑领域，高压低压配电柜被广泛用于电力系统的分配和控制。
由于其涉及到电能的传输和管理，选择和使用高压低压配电柜要特别注意一些要点和细节。
本文将讨论高压低压配电柜的选择要点和注意事项，以帮助读者更好地理解和应用这一重要电气设备。
一、选择要点1. 功率需求：在选择高压低压配电柜时，首先要明确所需的功率范围。
根据实际需求，确定所需的电压等级和频率。
比较常见的电压等级包括低压（LV，Low Voltage）和高压（HV，High Voltage），频率通常为50Hz或60Hz。
2. 设备安全性：高压低压配电柜作为承载和传输电能的关键设备，其安全性至关重要。
选择具备合格认证标准的产品，如CE认证等，以确保设备符合相关安全要求。
同时要关注设备的防爆性能和防火性能等特点。
3. 配电系统类型：根据实际使用的配电系统类型，选择适合的高压低压配电柜。
例如，对于公共建筑和工商业建筑，一般采用交流供电和低压配电系统；而工业生产领域，则需要根据具体情况选择交流供电还是直流供电，以及对应的电压等级。
4. 容量和负载：准确评估所需的容量和负载是选择合适配电柜的重要依据。
根据所需的电流和功率计算，选定具备足够容量的设备，并确保能满足系统的负载要求。
5. 环境条件：考虑到高压低压配电柜通常安装在户外或恶劣环境中，因此选择具备良好的防护等级和适应能力的设备尤为重要。
根据实际情况，选择带有防尘、防水、耐腐蚀等特性的配电柜。
6. 维护和操作：选择易于维护和操作的高压低压配电柜能够减少维护成本和工作压力。
例如，设备应该具备易于维修更换的元件，同时具备便于操作的控制接口和指示装置。
二、注意事项1. 安全操作：安全操作是高压低压配电柜使用过程中的核心要点。
在使用电气设备前，必须了解并遵守相应的操作规程和操作程序，以确保人身安全和设备正常运行。
2. 定期维护：定期维护对于延长高压低压配电柜的使用寿命、避免故障和保证系统运行稳定性至关重要。
煤矿井下高压开关柜的选择
（2）高压开关柜的额定电流IN应不小于所控制设备或线路长时间最大工作电流Ix,即：
IN Ie
（3—2—2）
式中 IN——高压开关柜的额定电流，KA； IX——设备或线路长时间最大工作电流，KA。
（3）额定断流容量的选择
高压开关柜的额定断流量IrN或额定断流容量SrN应大于高压开关柜安装处的 最大短路电流Imax或最大短路容量Smax,即
KMVA Hz V
V kV mm
6 7.2 630、1250 130、260 50 ≈127 手动、电动 ≈36 23 高×宽×深
数据
10 12 630、1250 216.5、433 50 127 手动、电动 36 30 （1640×770×1140） IP54
巷
矿用防 爆型
矿用防爆型 （矿用增安 型除外）
矿用防 爆型
矿用防爆型 （矿用增安 型除外）
矿用防 爆型
矿用防爆型 （矿用增安 型除外）
3-2-1 某采区变电所高压供电系统图
6（10） 7.2（12） 50、100、200、300、400、630
50 12.5 31.5 100 31.5 12.5
2 10 000
表1-1-2
井下电气设备的选用规定
场所 类别
煤（岩）与瓦斯 （二氧化碳）突 出矿井和瓦斯喷
出区域
瓦斯矿井
井底车场、总进风巷 和主要进风巷
低瓦斯矿井 高瓦斯矿井
的一次线路方案、编号及用电负荷的需要来决定。
（5）开关柜二次线路方案及编号要根据每种开关柜的方案、编号及用电负荷需要来决定。
一、型式选择
在图3-2-1中， 由于这四台开关柜均设于采区变电所内，按表1-1-2 要 求应选择隔爆型高压开关设备。又根据《煤矿安全规程》规定，井下高压电动机、动 力变压器的高压控制设备应有短路、过负荷、接地和欠压释放保护，考虑到运行、维 护方便、使用安全可靠，选用BGP9L—6（10）G型矿用隔爆型高压真空配电装置。 二、电气参数选择 1. 2号开关柜的选择 （1）开关柜额定电压：6kV （2）开关柜额定电流应大于移动变电站的最大长时工作电流，即移动变电站的额定 电流61A，据表3-2-3选额定电流为100A的开关柜。 （3）BGP—6G开关柜的断流容量为150MVA，大于安装处的短路容量。. 2. 3号高压开关柜的选择 （1）开关柜的额定电压：6kV （2）开关柜额定电流应大于移动变电站的最大长时工作电流，即隔爆干式变压器的 额定电流48A，据表3-2-3选额定电流为50A的开关柜。
高压开关柜的选型
高压开关柜的选型
高压开关柜的选择主要根据开关柜的开断电流和最大负荷电流来确定，两者必须同时满足。
因此，只需要计算出系统的二次侧最大短路电流和最大负荷电流即可。
短路电流基本量
基准容量 10000MVA , 基准电压 110KV 10KV
基准电流
根据已选架空线：LGJ-185
变压器：
K2点短路时等效阻抗
最大方式K2:
最小方式K2：
短路电流
最大方式
最小方式
因此，最大短路电流I = 23.06KA
开关柜开断电流主要有两种，分别是：25KA、31.5KA，选择25KA 开断电流的开关柜
最大负荷电流
在开关柜所连的八路负荷中，容量最大的是井下高压负荷
S=9142.857KV A
所以根据计算的I=527.88A
在开关柜的型号中选择负荷电流为630A的型号即可
经过查找选择开关柜型号选择KYN12-12 其中母连开关柜选择KYN12-12型的33和39，馈线选07，进线选择29。
高压低压配电柜的开关设备选用与操作规程
高压低压配电柜的开关设备选用与操作规程一、选用原则高压低压配电柜是电力系统的重要组成部分，其开关设备的选用直接影响到电力系统的稳定运行和安全性。
在选用高压低压配电柜的开关设备时，应遵循以下原则：1. 安全性原则：选用的开关设备必须符合国家相关法律法规的要求，具备良好的电气性能和安全性能，能够可靠地进行电压、电流的开关操作。
2. 可靠性原则：选用的开关设备应具备较高的可靠性，能够在长期运行中保持稳定的电气性能，在故障发生时能够及时切断电源，确保人员和设备的安全。
3. 经济性原则：选用的开关设备应具有较高的性价比，既能满足电力系统的需求，又能够在经济上合理节约成本，提高电力系统的效益。
二、选用步骤1. 确定电力系统的额定电压和额定电流。
在选用开关设备之前，需要明确电力系统的额定电压和额定电流，以确保选用的开关设备能够满足电力系统的需求。
2. 考虑开关设备的特性和功能。
根据电力系统的运行特点和需求，选择适应的开关设备，包括断路器、负荷开关和隔离开关等，并考虑其功能，如过载保护、短路保护和接地保护等。
3. 评估开关设备的性能指标。
对选定的开关设备进行性能评估，包括负荷开关的额定电流、额定短路切断电流、操作机构的寿命和传动机构的可靠性等指标进行评估，确保其满足电力系统的需求。
4. 考虑开关设备的制造商和品牌。
选择具备良好信誉和丰富经验的开关设备制造商和品牌，以确保选用的开关设备具有较高的质量和可靠性。
三、操作规程1. 安全操作：在操作高压低压配电柜的开关设备时，必须遵循相关的安全操作规程，确保人员在操作过程中的安全。
- 操作人员必须穿戴符合要求的防护设备，包括防电击手套、绝缘靴和面罩等。
- 操作前必须检查设备的运行状态，确保设备处于正常工作状态。
- 操作人员必须熟悉设备的操作手册和相关规程，严格按照操作步骤进行操作。
- 在操作过程中，必须注意设备的温度和湿度等环境条件，确保设备能够正常工作。
2. 正确操作：在开关设备的操作过程中，必须按照正确的步骤进行操作，遵循以下规程：- 操作前必须确认所要操作的设备，并确保设备的电源已经切断。
高压低压配电柜的开关设备选择和使用要点
高压低压配电柜的开关设备选择和使用要点在电力系统中，高压低压配电柜是非常重要的设备，负责将电源电压转换为适用于各个设备的电压。
为了确保电力系统的安全可靠运行，选择和正确使用开关设备变得至关重要。
本文将介绍高压低压配电柜开关设备的选择和使用要点，以帮助读者更好地了解和应用相关知识。
1. 选择开关设备的基本原则无论是在高压配电柜还是低压配电柜中，选择开关设备都应遵循以下原则：1.1 负载要求：根据负载的性质和需求选择合适的开关设备。
例如，在高压配电柜中，负载较大的设备可选用真空断路器或SF6断路器，而负载较小的设备可选用隔离开关或负荷开关。
1.2 系统电压：选择的开关设备应与电力系统的工作电压相匹配，以确保设备能够正常运行。
1.3 短路能力：开关设备应具备足够的短路能力，以应对电力系统可能出现的短路故障。
这样可以防止设备过载或损坏。
1.4 使用环境：根据设备的使用环境选择合适的开关设备。
如高温、低温、潮湿等环境条件需要选择适应性强的设备。
2. 高压开关设备的选择和使用要点在高压配电柜中，开关设备承担着对电力系统进行控制和保护的关键作用。
因此，正确选择和使用高压开关设备非常重要。
2.1 断路器：高压配电柜中广泛使用的一种开关设备是断路器。
在选择断路器时，应考虑其短路能力、分断容量、操作机构可靠性等因素。
此外，还应关注断路器的维护保养和定期检测，确保其性能和运行状态良好。
2.2 隔离开关：隔离开关在高压配电柜中常用于切断电力系统中的设备以进行维修和检修工作。
选择隔离开关时，需考虑其与断路器的协调使用，以确保安全可靠的操作。
3. 低压开关设备的选择和使用要点低压配电柜中的开关设备通常用于对负载进行控制和保护，因此正确选择和使用低压开关设备对维持电力系统的可靠运行至关重要。
3.1 空气开关：空气开关广泛应用于低压配电柜中。
选择空气开关时，需考虑其额定电压、额定电流、短路能力等因素，并确保其有足够的容量以满足负载需求。
高压开关设备的选型与采购指南
高压开关设备的选型与采购指南在进行高压开关设备的选型与采购时，必须考虑以下几个关键因素，以确保选择到符合需求的设备，并进行有效的采购。
首先，在选择高压开关设备时，需明确所需的额定电压和电流范围。
这是非常重要的因素，因为不同的设备有不同的额定参数，若选择错误可能导致设备无法正常工作，甚至发生意外。
因此，在选型时一定要了解设备的额定电压和电流要求，确保与现有电气系统匹配。
其次，考虑设备的操作方式和控制功能。
高压开关设备通常有手动、自动和远程控制等不同的操作方式，同时还可能具备保护、监控、故障检测等多种控制功能。
在选型时需根据实际需要确定设备的操作方式和功能，确保设备能够满足现场的实际操作要求。
再者，关注设备的可靠性和耐用性。
高压开关设备通常作为电气系统的重要组成部分，对系统运行的稳定性和安全性有着重要影响。
因此，在选型时需选择具有良好品质和高可靠性的设备，以确保设备能够长期稳定运行，并减少维护和更换的频率，降低运行成本。
此外，要考虑设备的安全性和环保性。
高压开关设备在使用过程中可能会产生电磁辐射、噪音、热量等不良影响，对人员和环境造成潜在危害。
因此，在选型时需注意设备的安全性和环保性能，选择符合相关标准和规定的设备，保障人员和环境的安全健康。
最后，需考虑设备的成本和售后服务。
在选型及采购过程中，除了关注设备本身的性能和品质外，还需全面考虑设备的价格和售后服务。
选择价格适中、性价比高的设备，并确保供应商能够提供及时、周到的售后服务，以保障设备运行的稳定性和可靠性。
综上所述，高压开关设备的选型与采购是一项复杂而重要的工作，需要综合考虑多个因素，确保选择到适用于实际需求的设备，并做好后续的采购和使用管理工作。
希望以上指南能够帮助您更好地进行高压开关设备的选型与采购工作。
高压开关柜与断路器及其操动机构的选择
高压开关柜与断路器及其操动机构的选择压开关柜与断路器及其操动机构选择开关柜与断路器及其操动机构选型是变配电站一次单线系统图设计的主要内容之一，应在单线系统图及说明表中表示清楚开关柜的型号、规格与一次接线编号。
1 开关柜选择1.1 开关柜有半封闭、金属封闭以及绝缘封闭式三种。
根据电压等级与环境条件来选择。
1.2 6～35kV变配电站多数选用金属封闭式，金属封闭式又分为铠装、间隔与箱式三种。
金属封闭式以空气绝缘为主，断路器安装方式分为固定式与移出式（手车柜）。
固定式结构简单、成本低，但尺寸偏大、不便于维护。
移出式（手车柜）为组装结构、外形美观、尺寸小、五防措施好、便于维护，但成本高。
环网负荷开关柜具有尺寸小、便于维护、成本低，但采用高压熔断器保护，保护功能简单，一般用于环网式供电与箱式变电站。
1.3 110kV及其以下电压等级都有成套高压开关柜，电力系统城市电网和工业与民用建筑变配电站大都为户内式。
电力系统农村电网变配电站大多数采用户外式。
1.4 高压开关柜应具备五防措施。
五防措施包括：防止带负荷拉合隔离刀闸（含手车），防止误合断路器（带接地线合闸等），防止带电挂接地线，防止带接地线合隔离刀闸（含手车），防止误入带电间隔。
移出式（手车柜）开关柜没有上下隔离刀闸，五防措施好。
将手车位置连锁触点接入合闸回路，可保证只有车车完全推倒位或处于实验位置时，才能进行合分闸。
处于合闸位置时，手车无法拉出；拉出后接地刀闸处于合位时，车车无法推入，通过机械连锁直接闭锁。
固定柜五防措施通过机械与电气闭锁来实现。
机械闭锁包括机械直接闭锁、红绿翻牌、程序锁、钥匙盒与三功能控制开关。
电气闭锁包括电磁锁、机械电磁式闭锁装置与微机防误闭锁装置。
微机防误闭锁装置主要用于电力系统变配电站。
2 断路器设计选择油断路器已经淘汰。
目前主要有真空断路器与六氟化硫断路器两种。
六氟化硫断路器用于35kV及以上电压等级的变配电站。
负荷开关加高压容断器主要用于环网柜、箱式变电站等保护要求不高的小型变电站。
