以太网PHY寄存器配置端口固定速率的两种方式小结
/*
*姓名：王守国
*日期：20151109
*/
设置端口自协商主要是AN和AN advettisement寄存器开启即可，但要是设置端口固定速率，比如设置10/100/1000M该怎么设置呢。
按照正常的逻辑设置端口100M速率，直接在控制寄存器里配置速率和单双工模式，但是5系列是在先在控制寄存器里配置了速率，又开启自协商和自协商通告，这在我刚接触5系列配置端口速率寄存器的时候很费解。
因为设置固定速率和自协商同时开启时候，只有自协商生效。
这个问题一直困惑很久，时间久了查资料才知道，AN和AN advettisement配合使用也能设置端口固定速率，5系列在设置端口10/100/1000M速率的时候，采用的是第二种方式。
1、使用控制寄存器直接设定

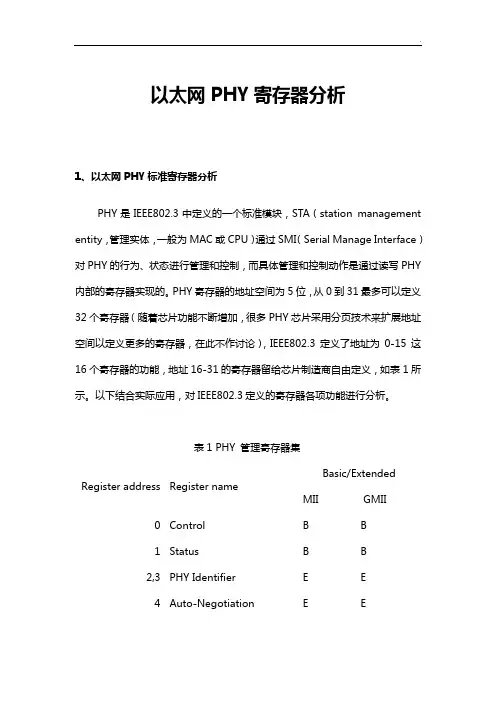

以太网PHY控制寄存器如下图所示：
假设配置成100M，Full Duplex。
重点关注的是Speed Selection(LSB),AN,Duplex Mode,Speed Selection(MSB)几个核心的寄存器，配置速率100M，Full Duplex主要步骤如下：
1、AN必须关闭，AN关闭速率和双工设置才能生效。
2、Speed Selection(LSB),Speed Selection(MSB)联合起来设置端口固定速率100M。
3、Duplex Mode设置单双工模式，一般都是设置成双工。
2、使用自协商和自协商通告设定
AN advertisement寄存器如下：
Bit12:5自协商广播能力域，每一位配置一种工作能力模式，每一位分别对应A[7：0]
配置速率100M，FULL Duplex主要步骤如下：
1、配置AN开启。
2、重点，AN advertisement里限制只通告100M一种速率。
这样配置也能达到配置100M的目的，因为虽然配置的是自协商，但是该端口只协商一种速率100M，如果连接对端是正常的自协商，那么根据自协商的选择速度原理，协商速率是两端都支持的最高速率模式，那么协商的结果就肯定是100M。
以太网端口电口工作模式简介：
1．以太网口的两端工作模式（10M半双工、10M全双工、100M半双工、100M全双工、自协商）必须设置一致。
2.如果一端是固定模式(无论是10M、100M)，另外一端是自协商模式，即便能够协商成功，自协商的那一端也将只能工作在半双工模式。
3.如果一端工作在全双工模式，另外一端工作在半双工模式(包括自协商出来的半双工，也一样处理)，Ping是没有问题的，流量小的时候也没有任何问题，流量达到约15%以上时，就会出现冲突、错包，最终影响了工作性能。
4.对于两端工作模式都是自协商，最后协商成的结果是“两端都支持的工作模式中优先级最高的那一类”。
5. 如果A端自协商，B端设置为100M全双工，A协商为100M半双工后，再强制将B改为10M全双工，A端也会马上向下协商到10M半双工；如果A端自协商，B端设置为10M 全双工，A协商为10M半双工后，再强制将B改为100M全双工，会出现协商不成功，连接不上！这个时候，如果插拔一下网线，又会重新协商在100M半双工。
建议
以太网口的两端工作模式必须设置一致。
否则，就会出现流量一大速度变慢的问题。
大多数设备以太网口的默认的出厂设置是自协商。
如果两端都是自协商，协商成功了，但网络不通，此时请检查网线是否支持100M。
如果两端都是自协商，协商成功并且运行在全双工，在没有Link Down的前提下，将其中一端“立刻”设置为固定的“10M/100M全双工”，两端仍然能够工作在全双工。
但是，万一将来插拔网线或者其他原因出现重新Link，就会重新协商为“一端全双工&一端半双工”的不稳定连接。
因此，这种情况一定要避免！。
