Max232介绍Max232是一款集成电路(IC)，通常用于RS-232串行通信接口和微控制器(或其他数字设备)之间的电平转换。

RS-232是一种常见的串行通信标准，用于在不同设备之间传输数据。

然而，RS-232使用的电平范围与微控制器和其他数字设备的标准电平范围不同。

因此，需要一个电平转换器来实现两者之间的通信。

Max232解决了这个问题。

它由内部逻辑电路和电容器组成，可以将低电平转换为高电平，反之亦然，以实现RS-232和微控制器之间的电平转换。

架构Max232由两个逻辑电路组成，每个逻辑电路接受一个RS-232信号和一个电源电压。

一般来说，Max232 IC的供电电压在3.0V到5.5V之间，因此它适用于各种电源电压条件下的应用。

在逻辑电路中，Max232使用了电容器来产生负电压。

通过连接外部电容器，IC可以从正电压源产生一个负电压源。

这个负电压用于将RS-232信号提升到正常的RS-232电平范围。

引脚配置Max232具有16个引脚，按功能可以分成四个组：Vcc和GND•Vcc引脚提供IC的电源电压，通常在3.0V到5.5V之间。

•GND引脚用于接地。

RS-232输入和输出•T1IN和T2OUT是Max232的发送线路。

•R2IN和R1OUT是Max232的接收线路。

电容器连接引脚•C1+和C1-是电容器C1的连接引脚。

•C2+和C2-是电容器C2的连接引脚。

使用方法使用Max232进行电平转换非常简单。

以下是基本的使用步骤：1.将RS-232信号连接到T1IN引脚。

这是需要转换为微控制器可识别电平的信号。

2.将T2OUT引脚连接到微控制器的接收引脚。

这将是接收Max232转换后的信号。

3.链接电容器C1和C2到C1+、C1-和C2+、C2-引脚，以供电和产生负电压。

4.连接Vcc和GND引脚到适当的电源和地线。

完成上述步骤后，Max232将执行电平转换并允许RS-232设备与微控制器进行通信。

max202和max232

ＭＡＸ２３２芯片的作用是将单片机输出的ＴＴＬ电平转换成ＰＣ机能接收的２３２电平或将ＰＣ机输出的２３２电平转换成单片机能接收的ＴＴＬ电平。

Max232与max202的区别：升压电容的取值。

手册上202电容用0.1uF 232电容用1uF问：我用开关电源，MAX232老烧串口，有的时候把计算机都烧了，但是用模拟电源就没有这样的情况，为什么会这样，接法肯定没有问题的答：开关电源干扰较大，做好良好接地，滤波电路加上。

据网上的一些资料，MAX232芯片的第7，8脚接PC串口的2,3脚；而9，10脚接C51的10，11脚MAX232是TTL--RS232电平转换的典型芯片，若接线正确，但输出过低就应是芯片不良。

按照芯片的推荐电路，取振荡电容为uF的时候，若输入为5V,输出可以达到-14V左右，输入为0V ,输出可以达到14V,在扇出电流为20mA的时候，输出电压可以稳定在12V和-12V。

补充;11脚输入TTL电平（5V)14脚输出CMOS电平(12V)联结11与14脚的反相器，实质上就是一个电平转换器，用它来完成TTL电平到CMOS电平的转换，因此当11脚为低电平时14脚就为高电平（12V),因你用的芯片只能输出7.5V，故判定该芯片有问题。

并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。

电脑的串口定义：9针串行口的针脚功能针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)信号流向：DB9的2脚是接收脚，信号内流，3脚则相反，信号流出。

Get清风40 RS232标准串口设计的单电源电平转换芯片MAX232中文资料及应用

40 RS232标准串口设计的单电源电平转换芯片_MAX232_中文资料及应用max232中文资料及应用该产品是由德州仪器公司〔TI〕推出的一款兼容RS232标准的芯片。

由于电脑串口rs232电平是-10v +10 v，而一般的单片机应用系统的信号电压是ttl电平0 +5v,max232就是用来进行电平转换的,该器件包含2驱动器、2接收器和一个电压发生器电路提供TIA/EIA-232-F电平。

该器件符合TIA/EIA-232-F标准，每一个接收器将TIA/EIA-232-F电平转换成5-V TTL/CMOS电平。

每一个发送器将TTL/CMOS电平转换成TIA/EIA-232-F电平。

主要特点1、单5V电源工作2、 LinBiCMOSTM工艺技术3、两个驱动器及两个接收器4、±30V输入电平5、低电源电流：典型值是8mA7、ESD保护大于MIL-STD-883〔方法3015〕标准的2000V下列图为MX232双串口的连接图，可以分别接单片机的串行通信口或者实验板的其它串行通信接口：三.max232应用电路，注意电容接法。

232是电荷泵芯片，可以完成两路TTL/RS-232电平的转换，它的的9、10、11、12引脚是TTL电平端，用来连接单片机的。

制作at89s51单片机器编程器的电路图MAX232获得正负电源的另一种方法在单片机控制系统中，我们时常要用到数/模〔D/A〕或者模/数(A/D)变换以及其它的模拟接口电路，这里面要经常用到正负电源，例如： 9V,-9V; 12V,-12V.这些电源仅仅作为数字和模拟控制转换接口部件的小功率电源。

在控制板上，我们有的只是5V电源，可又有很多方法获得非5V电源。

1.外接；2.DC-DC变换......在这里我介绍一块大家常用的芯片：MAX232. MAX232是TTL --RS232电平转换的典型芯片，按照芯片的推荐电路，取振荡电容为uF的时候，假设输入为5V,输出可以到达-14V左右，输入为0V ,输出可以到达14V,在扇出电流为20mA的时候，处处电压可以稳定在 12V和-12V.因此，在功耗不是很大的情况下，可以将MAX232的输出信号经稳压块后作电源使用。

max232是什么芯片

max232是什么芯片MAX232是一种串口转换芯片，用于将TTL（逻辑电平）信号转换成RS232（标准电平）信号。

它广泛应用于计算机硬件通讯领域，如串口通信、电话线调制解调、计算机接口等。

MAX232芯片由Maxim公司设计和生产，是一款双路驱动、双路接收的RS232接口芯片。

它的主要功能是将计算机与其他外设之间的信息转换，以便于计算机与其他设备进行串口通信。

MAX232芯片的主要特点有以下几个方面：1. 低成本：MAX232芯片采用集成电路设计，可以用较低的成本生产出大量的芯片。

2. 双路驱动：MAX232芯片具备双路驱动功能，可以同时驱动两个接收器和两个发射器，适用于双向通信。

3. 兼容性强：MAX232芯片能够将计算机的TTL电平信号转换成RS232标准电平信号，并且在芯片内部进行了自动电平转换，使得计算机与其他设备的通信更加稳定。

4. 外围元件简单：MAX232芯片只需要一些简单的电容器和电阻器作为外围元件，不需要额外的电源供给，减少了系统设计的复杂性。

5. 低功耗：MAX232芯片的功耗较低，适合于在嵌入式系统中使用。

MAX232芯片的工作原理比较简单。

它通过四个电容器和四个电阻器组成一个电压倍增电路，从而将TTL电平（通常为0V和5V）转换为RS232电平（通常为-12V和12V）。

同时，它还能够将RS232电平转换为TTL电平，实现数据的双向传输。

在计算机与外部设备通信时，MAX232芯片的引脚连接如下：1. 引脚2（T1IN）和引脚3（T1OUT）分别连接到计算机的发送线和接收线，用于传输TTL电平信号。

2. 引脚14（R1OUT）和引脚13（R1IN）分别连接到计算机的接收线和发送线，用于接收RS232电平信号。

3. 引脚6（VCC）和引脚11（GND）连接到系统的电源供给线和地线。

4. 引脚7（C1+）和引脚8（C1-）以及引脚5（C2+）和引脚4（C2-）分别连接到对应的电容器和电阻器。

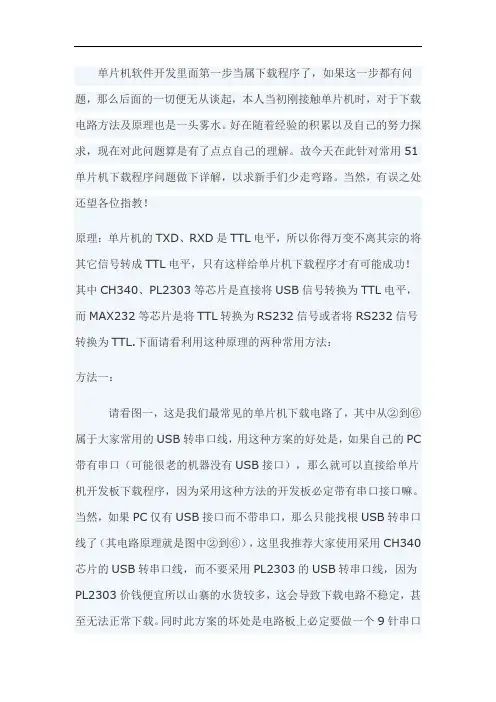

CH340G PL2303 MAX232简单详解

单片机软件开发里面第一步当属下载程序了，如果这一步都有问题，那么后面的一切便无从谈起，本人当初刚接触单片机时，对于下载电路方法及原理也是一头雾水。

好在随着经验的积累以及自己的努力探求，现在对此问题算是有了点点自己的理解。

故今天在此针对常用51单片机下载程序问题做下详解，以求新手们少走弯路。

当然，有误之处还望各位指教！原理：单片机的TXD、RXD是TTL电平，所以你得万变不离其宗的将其它信号转成TTL电平，只有这样给单片机下载程序才有可能成功！其中CH340、PL2303等芯片是直接将USB信号转换为TTL电平，而MAX232等芯片是将TTL转换为RS232信号或者将RS232信号转换为TTL.下面请看利用这种原理的两种常用方法：方法一：请看图一，这是我们最常见的单片机下载电路了，其中从②到⑥属于大家常用的USB转串口线，用这种方案的好处是，如果自己的PC 带有串口（可能很老的机器没有USB接口），那么就可以直接给单片机开发板下载程序，因为采用这种方法的开发板必定带有串口接口嘛。

当然，如果PC仅有USB接口而不带串口，那么只能找根USB转串口线了（其电路原理就是图中②到⑥），这里我推荐大家使用采用CH340芯片的USB转串口线，而不要采用PL2303的USB转串口线，因为PL2303价钱便宜所以山寨的水货较多，这会导致下载电路不稳定，甚至无法正常下载。

同时此方案的坏处是电路板上必定要做一个9针串口接口（太巨大了），这必将增加了电路PCB的面积，当然也就增加了成本啦！（顺便发表下个人见解：那个9针接口实在太丑，又大又重，无形中便降低了自己的设计档次，哈哈。

所以不推荐这种方法！）方法二：请看图二，这是我经常采用的单片机下载电路。

实践证明效果非常好，几乎没出过任何问题！它的好处是只需要找根普通的USB2.0线（如图二中②）就可以下载了，比找根USB转串口线要轻松的多，同时由于将串口9针接口换成了USB接口，所以电路板的体积、重量也减少了不少，也显得更美观时尚，呵呵。

MAX232详细中文总结

MAX232详细资料总结max232 是用来做电平转换的,标准rs232 电平很高，达正负15V.常用的TTL 电平最高5V。

相互连接的话，必须进行电平转换！由于电脑串口输出电压高达12V，直接与单片机连接会烧坏芯片。

所以用MAX232来进行电平转换。

MAX232芯片采用单+5V电源供电，仅需几个外接电容即可完成从TTL到RS232电平的转换，共两路。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

MAX232通信电路图单片机中的UART和电脑串口RS232的区别仅在于电平的不同,电脑串口采用232电平,而单片机UART则采用TTL电平,如果不进行电平转换,单片机跟电脑串口就不能进行直接通信,RS232是UART的一种就意味着通信协议的格式是一样的,只要电平统一了,两者之间就可以直接通信,于是乎应用了MAX232这一芯片，MAX232对两者之间通信的数据没有任何作用,仅仅是中介而已,而其只是负责将两者之间的电平进行统一,使两者之间没有通信障碍。

1 TXD 输出数据输出到串口2 DTR_N 输出数据终端准备好，低电平有效3 RST_N 输出发送请求，低电平有效4 VDD_325 电源RS232电源3.3V5 RXD 输入串口数据输入6 RI_N 输入/输出串行端口（环指示器）7 GND 电源接地8 VDD 输入/输出电源9 DSR_N 输入/输出串行端口（数据集就绪）10 DCD_N 输入/输出串行端口（数据载波检测）11 CTS_N 输入/输出串行端口（清除发送）12 SHTD_N 输出控制RS232收发器关机13 EE_CLK 输入/输出串行EEPROM时钟14 EE_DATA 输入/输出串行EEPROM数据15 DP 输入/输出USB端口D+信号16 DM 输入/输出USB端口D-信号17 VO_33常规3.3V电源输出18 GND接地19 RESET复位引脚20 VDD_5 电源USB端口的5V电压电源21 GND接地22 GP0 输入/输出通用I/O引脚023 GP1 输入/输出通用I/O引脚124 VDD_PLL模拟正5v锁相环25 GND_PLL模拟地锁相环26 PLL_TEST 输入PLL锁相环测试模式控制27 OSC1 输入晶体振荡器输入28 OSC2 输入/输出晶体振荡器输出PL2303 是Prolific 公司生产的一种高度集成的RS232-USB 接口转换器，可提供一个RS232 全双工异步串行通信装置与USB 功能接口便利联接的解决方案。

pl2303和max232和max3232有甚么区别功能作用

参考网上资料，汇聚了一下Pl2303、max232和max3232有甚么区别max232，供电电压5v，耗电5mA，外接4个1uF电容常用的电平转换芯片，一般用于串口通信。

由于电脑串口输出电压高达12V，标准rs232电平很高，达正负15V直接与单片机连接会烧坏芯片。

所以用MAX232来进行电平转换。

MAX232芯片采用单+5V电源供电，仅需几个外接电容即可完成从RS232到TTL电平的转换，共两路。

典型电路如图所示。

只需要连单片机的RXD（3.0）和TXD（3.1）管脚即可。

max3232供电电压5v或3.3V，耗电0.3mA，外接4个0.1uF电容其他特性都一样，价格略有差别Max232电容参数如图Max3232电容参数如图max232周围电容的作用max232周围电容有三个方面的作用：一、是作为本集成电路的蓄能电容；二、是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三、是防止电源携带的噪声对电路构成干扰。

九针串口Pl2303PL2303 是Prolific 公司生产的一种高度集成的RS232-USB接口转换器，可提供一个RS232全双工异步串行通信装置与USB 功能接口便利连接的解决方案。

该器件内置USB功能控制器、USB 收发器、振荡器和带有全部调制解调器控制信号的UART，只需外接几只电容就可实现USB 信号与RS232 信号的转换，能够方便嵌入到各种设备；该器件作为USB/RS232 双向转换器，一方面从主机接收USB 数据并将其转换为RS232 信息流格式发送给外设；另一方面从RS232 外设接收数据转换为USB 数据格式传送回主机。

这些工作全部由器件自动完成，开发者无需考虑固件设计.PL2303 的高兼容驱动可在大多操作系统上模拟成传统COM 端口,并允许基于COM 端口应用可方便地转换成USB接口应用，通讯波特率高达6 Mb/s。

在工作模式和休眠模式时都具有功耗低，是嵌入式系统手持设备的理想选择。

max232芯片

max232芯片MAX232是一款常见的RS-232级别转换芯片，用于将RS-232级别的信号转换为TTL/CMOS级别的信号，从而实现RS-232串口与微控制器或其他逻辑电路的连接。

MAX232芯片由美国公司Maxim IntegratedProducts研发生产，广泛应用于电子设备中的串口通信。

MAX232芯片有多个型号，如MAX232、MAX232E等，不同型号之间参数可能存在差异，但基本原理和功能大致相同。

MAX232芯片包括两个发送器和两个接收器，可为两条RS-232串口提供TTL/CMOS级别的信号转换。

MAX232芯片的两个发送器使用外部电容来实现电压倍增功能，RS-232的电压范围是15V到-15V，而TTL/CMOS电平一般为5V到0V。

发送器将TTL/CMOS的逻辑电平转换为RS-232的正负电平，通过电容产生高于5V的电压，从而实现电平转换。

MAX232芯片的两个接收器使用电阻分压电路将RS-232的电压范围转换为TTL/CMOS电平范围。

接收器通过电阻分压将RS-232的正负电平转换为0V到5V的TTL/CMOS电平，从而实现电平转换。

MAX232芯片还包括一个内部的电压稳压器，用于实现5V的稳定电源供电。

在使用MAX232芯片时，只需提供外部一个较高的电压，如V+可以为5V到15V，然后芯片内部的电压稳压器会将该电压稳定为5V用于芯片内部的电路工作。

MAX232芯片常用于将RS-232接口的电平转换为TTL/CMOS 电平，以实现串口通信。

比如，它可以将计算机的RS-232串口信号转换为TTL/CMOS电平，通过与单片机连接，实现计算机与单片机的通信。

同时，它还可以用于其他类型电子设备的串口扩展和通信。

MAX232芯片结构简单、应用广泛，并且有较低的成本，因此在许多电子设备中被广泛使用。

它提供了一种简单可靠的RS-232与TTL/CMOS电平之间的转换方法，方便了串口设备之间的连接与通信。

MAX232资料总结

MAX232资料总结Max232总结为什么会想到总结max232呢？因为又一次我在整理芯片资料，想对芯片进分类时，竟然不知道要把max232归到哪一类。

后来自己查了一下资料，原来max232是进行电平转换的，于是把它归类到电平转换芯片内。

为什么是电平转换芯片呢？这就要明白它的工作范围？它是工作在电脑和单片机之间的。

这就存在着两种不同的电平，一个是TTL电平，一个是RS232电平。

我们都知道单片机是TTL电平，其逻辑1代表5V，逻辑0电表0V，而RS232电平逻辑1是-3V~-15V，逻辑0是+3V~+15V。

所以可以把它归类到电平转换芯片类。

下面总结一下，max232的电容的种类和作用。

使用的电容会因为max232不同的种类而有区别。

下面讲一下这些电容的作用。

因为232和TTL的电压是有很大的差别的。

下面这段话为网上复制的：232的工作电平高于收发器的工作电压，需要进行电压抬升。

MAX232所采用的方法是利用电荷泵（charge pump）抬升电压，因此需要这4个储能电容。

至于Vcc和GND之间的10uF电容器则是为了防止4路电荷泵的电源变化影响到前端。

此处其实加一片0.1uF更好。

怎么来理解这段话呢？从上图中可以看到，RS232电平到TTL电平传输时，下接了5千欧的电阻，这是为了降压。

那TTL到RS232呢？怎么样由5V升到15V呢？这就要使用电压泵了。

具体什么是电压泵我也没仔细查，但见名知意，就是提升电压的。

从上图中看到TTL到RS232传输时，5V的电压经过400千欧的电阻与其相连。

这最多也就升到5V，显然离15V还是有差距的。

这就发挥了232电容上4个电容的作用。

它的作用是储能、升压。

MAX232和PL2303

将其它信号转成TTL电平，只有这样给单片机下载程序才有可能成功！其中
CH340、PL2303等芯片是直接将USB信号转换为TTL电平或者TTL电平转
换为USB信号，而MAX232等芯片是将TTL转换为RS232信号或者将
RS232信号转换为TTL.
MAX232：外围电路简单，但是占用pcb面积大，不美观
MAX232和PL2303
什幺是max232
MAX232芯片是美信（MAXIM）公司专为RS-232标准串口设计的
单电源电平转换芯片，使用+5v单电源供电。
器件特别适合电池供电系统，这是由于其低功耗关断模式可以将功耗
减小到5uW以内。MAX225、MAX233、MAX235以及
MAX245/MAX246/MAX247不需要外部元件，推荐用于印刷电路板面积有限
PL2303：水货多不稳定，外围电路复杂，成本低
CH340：稳定，外围电路简单，成本相对高
计算机和MCU通信的方法：
1.只有串口接口的台式机（很老）
交叉串口线》MAX232芯片》MCU（单片机）
2.既有串口接口又有USB接口的电脑（台式机）
（1）电脑串口接口》交叉串口线》MAX232芯片》MCU（单片
机）
（2）电脑USB接口》USB转串口线》MAX232芯片》MCU（单
片机）
（3）电脑USB接口》USB2.0数据线》PL2303或CH340》MCU
（单片机）
3.只有USB接口的电脑（笔记本）
（1）电脑USB接口》USB转串口线》MAX232芯片》MCU（单
片机）
（2）电脑USB接口》USB2.0数据线》PL2303或CH340》MCU
（单片机）
计算机和MCU通信的原理：

MAX232引脚定义及应用

RS232 (DB9) MAX232引脚定义RS232 (DB9)引脚定义1 ：DCD :载波检测。

主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。

2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。

3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

4 ：DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。

5 ：GND:信号地；此位不做过多解释。

6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。

7 ：RTS:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。

8 ：CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。

9 ：RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定MAX232原理MAX232芯片是专门为电脑的RS-232标准串口设计的接口电路,使用+5v 单电源供电。

内部结构基本可分三个部分：第一部分是电荷泵电路。

由1、2、3、4、5、6脚和4只电容构成。

功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。

由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

MAX232电路及三极管替代MAX232电路

RS-232接口电路数据传输接口是数据传输的硬件基础，也是数据通信、计算机网络的重要组成部分。

单片机本身的数据传输接口主要为8位或16位并行数据接口、全双工串行通信接口，但电子技术的迅速发展使得许多新的数据传输接口标准不断涌现，大多数的单片机并没有在硬件中集成这些新的数据传输接口。

为了使单片机适应不同标准的各类数据传输协议，必须对单片机的数据传输接口进行扩展。

而随之而来的就是一系列的接口标准的诞生，其主要有RS-232标准、RS-485标准。

方案一：RS-232接口标准RS232C是一种电压型总线标准，可用于设计计算机接口与终端或外设之间的连接，以不同的极性的电压表示逻辑值。

-3至-25表示逻辑“1”，+3至+25 表示逻辑“0”，其电平与TTL和CMOS电平是不同的，所以在通信时必须进行转换。

MAXIM公司的MAX232接收/发送器是MAXIM公司特别为满足EIA/TEA2232的标准而设计的，它们具有功耗低、工作电源为单电源、外接电容仅为0.1uF或1uF的电容，其价格低，可在一般需要串行通信的系统中使用。

MAX232引脚C1+与C1-、C2+与C2-、V+与VCC、V-与GND之间的4个0.1uF的电容不可缺少，一般选用陶瓷介质的电容。

MAX232可以用作单片机和单片机之间、单片机和PC机串口之间的符合RS232串行接口电路。

只要将待进行串行传输的设备的发送和接收端相应的接上，编程即可。

单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。

图3.3通信电路Fig3.3 Communication circuit方案二：RS-485接口标准符合RS-422标准的驱动器适合于集团线路类型的应用，但是TIA/EIA-422器件不能用于构成真正的多点总线。

因为一个真正的多点总线应由连接到单总线的多哥驱动器和接收器组成，并且其中任何一个均可发送或接收数据。

RS-485标准采用平衡式发送、差分式接受的数据接收器来驱动总线。

串口通信：MAX232原理及应用

串口通信：MAX232原理、应用（另附：串口说明）2009-7-24 12:50:00（图一、表一）MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的接口电路,使用+ 5v单电源供电。

其主要作用是用来将普通5V的TTL电平转为10V串口通信电平。

内部结构基本可分三个部分：第一部分是电荷泵电路。

由1、2、3、4、5、6脚和4只电容构成。

功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。

由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT 送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL /CMOS数据后从R1OUT、R2OUT输出。

第三部分是供电。

15脚DNG、16脚VCC（+5v）。

（图二）图二是典型的电路应用，这里的电容值需要根据不同的232芯片所决定，可以参见表一。

请注意：1.对于MAX232后有字母A的型号，只需要使用104的瓷片电容即可，而没有A的型号，如商用的MAX 232 CPE，则一般只要105（1uF)的电容即可。

2.电容用于升压，只可以往大的取（如MAX232 CPE用10uF的电容完全没有问题），否则会影响电平转换的效果。

再给个典型的电路连接：（图三）另附：COM针脚定义。

max232

MAX232芯片简介MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的单电源电平转换芯片,使用+5v单电源供电。

编辑本段图片编辑本段引脚介绍第一部分是电荷泵电路。

由1、2、3、4、5、6脚和4只电容构成。

功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。

由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DB9插头；DB9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

第三部分是供电。

15脚GND、16脚VCC（+5v）。

编辑本段主要特点1、符合所有的RS-232C技术标准2、只需要单一+5V电源供电3、片载电荷泵具有升压、电压极性反转能力，能够产生+10V和-10V电压V+、V-4、功耗低，典型供电电流5mA5、内部集成2个RS-232C驱动器6、内部集成两个RS-232C 接收器MAX232 一般说明：该max220 - max249家庭的线路驱动器/接收器是打算为所有eia/tia-232e和v.28/v.24通信筹措接口，特别是应用±12V的是无法使用。

这些零件是特别有用，在电池供电系统tems ，因为他们的低功耗停机模式，减少功耗要小于5μ瓦特该max225，max233，max235，max245/max246/max247使用无需外部元件，并建议应用- 阳离子如印刷电路板空间是至关重要的。

MAX232 特征：.优于双极.经营从单一的5伏供电（5V和12v-max231/max239 ）.低功耗接收模式，在关机（max223/max242 ）.满足所有eia/tia-232e和v.28规格.多个驱动器和接收器.3态驱动器和接收器输出开放式在线检测（max243 ）MAX232 概述MAX232（MAX220–MAX249系列）是专为RS-232和V.28通信接口设计的收发器，尤其是±12V供压无法实现的情况。

max232中文说明

max232中文说明: Max232,max232i产品是由德州仪器公司（TI）推出的一款兼容RS232标准的芯片。

该器件包含2驱动器、2接收器和一个电压发生器电路提供TIA/EIA-232-F电平。

该器件符合TI A/EIA-232-F标准，每一个接收器将TIA/EIA-232-F电平转换成5-V TTL/CMOS电平。

每一个发送器将TTL/CMOS电平转换成TIA/EIA-23 2-F电平。

满足或超过TIA/EIA-232-F 规范要求，符合ITU v.28标准电池供电系统单5-V电源供电和4个1.0uF充电泵电容计算机外设包含2个驱动器和2个接收器 Modems低工作电流—典型值为8mA 手持设备 2000-V ESD保护计算机有工业级和商业级的型号选择 .
max232引脚图
max232应用电路:
max232中文资料下载MAX232 PDF。

MAX232芯片介绍

MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的单电源电平转换芯片,使用+5v单电源供电。

图2.3 MAX232芯片管脚图
引脚介绍：
第一部分是电荷泵电路。

由1、2、3、4、5、6脚和4只电容构成。

功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。

由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DB9插头；DB9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

第三部分是供电。

15脚GND、16脚VCC（+5v）。

主要特点：
1、符合所有的RS-232C技术标准
2、只需要单一 +5V电源供电
3、片载电荷泵具有升压、电压极性反转能力，能够产生+10V和-10V电压V+、V-
4、功耗低，典型供电电流5mA
5、内部集成2个RS-232C驱动器
6、内部集成两个RS-232C接收器下图为MX232双串口的连接图，可以分别接单片机的串行通信口或者实验板的其它串行通信接口：
图2.4 RS-232接口图。

Max232在智能网络化UPS中的应用

Max232在智能网络化UPS中的应用智能化网络UPS系统网络UPS智能系统，主要是以整个网络为管理对象，是指在UPS的主机的输出端增设RS232、R485接口，SNMP（简单网络管理协议）卡通信接口。

利用这些接口经过专用的通信电缆同服务器、路由器、网关等设备上的相对应的通信接口相连，这样就能把UPS电源与计算机网络构成一个具有监控功能的智能化UPS供电系统。

目前UPS网络智能化技术主要有2个方面：一是加强UPS新功能，与服务器上的软件协调工作，使得UPS除了完成最基本的不间断功能外，还能实现网络上事件记录、故障告警、UPS参数自动测试分折、调节功能等；二是加强UPS节能功能。

智能化的网络UPS系统将传统式UPS通过与计算机相连的硬件接口，结合特殊设计的软件，提供完整的电源管理方案。

智能化网络UPS系统实现计算机与UPS电源是通过接口进行通信，要使供电系统的故障信息和UPS状态信息能够到计算机系统，首先要完成计算机与UPS之间连接电缆的自动查询，为保证通信的准确性，需按规定的通信协议进行初始化。

网络设计的软件和硬件产品通常基于SNMP，它在网络上与管理信息库交互起作用；通过发布SNMP命令，网络管理员可以通过在网络设备上检索信息和发布控制命令来控制网络；也还有处理消息软中断（消息软中断是警告网络管理站重要事件诸如UPS使用电池供电的消息）的能力。

网络UPS可以利用现有计算机通信接口与UPS通信接口相接，再在计算机上安装相应的监控软件。

有了监控软件后，计算机便与UPS建立了通信联系，计算机定时发送指令，UPS在规定的时间内返回信息，当电源出现异常时，UPS内部的微控制器会及时把异常信息发给计算机，并由监控软件在计算机上发出告警信息，提醒操作员或网络管理员及时处理，若有关人员不在现场，则监控软件会在UPS供电时间结束时自动中止各种软件的运行程序，禁止用户登录，自动存盘，保持现场等，并通过网络向用户发出警告信息，通报有关电源异常信息。

MAX232原理及应用演示教学

M A X232原理及应用RS232 (DB9)引脚定义1 ：DCD :载波检测。

主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。

2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。

3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem 时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

4 ：DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。

5 ：GND:信号地；此位不做过多解释。

6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。

7 ：RTS:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。

8 ：CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。

9 ：RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定MAX232原理MAX232芯片是专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。

内部结构基本可分三个部分：第一部分是电荷泵电路。

由1、2、3、4、5、6脚和4只电容构成。

功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。

由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN 输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

MAX3232电平转换原理图

MAX3232电平转换原理图
RS232TO TTL 通讯模块
实现RS232到TTL数据转换。

芯片采用MAX3232适用电压3V-5.5V,具有ESD保护功能、支持流控制、零延时自动收发转换和波特率自适应特点，即插即用，稳定可靠。

主要资源：
一、DB9母头RS232接口带流控功能可直接接电脑
二、2.54排针RS232接口带流控功能可替代DB9接头
三、3个指示灯分别是电源指示灯、数据收指示灯、数据发指示灯
四、2.54排针TTL接口带流控功能可直接接TTL设备
淘宝网站
https:///?spm=2013.1.1000126.d 21.lOnOC1
以MCU单片机TTL到PC台式机RS232数据通信为例
1、PC台式机接DB9接口
2、MCU通过杜邦线接排针P1接口
P1接口说明
1GND接GND信号流向：GND
2VCC接3V-5V信号流向：VCC<--MCU_5V/MCU_3.3V
3RX接MCU_TX信号流向：PC_RX<--MAX3232<--RX
4TX接MCU_RX信号流向：PC_TX-->MAX3232-->TX
5CTS接MCU_RTS信号流向：PC_CTS<--MAX3232<--MCU_RTS 6RTS接MCU_CTS信号流向：PC_RTS-->MAX3232-->MCU_CTS
产品附件
1、RS232-TTL小板一个
2、杜邦线十根十种颜色
3、防静电自封袋一个
4、原理图
淘宝
https:///?spm=2013.1.1000126.d 21.lOnOC1产品图片。
