开关柜改造方案
开关柜为什么要做升级改造

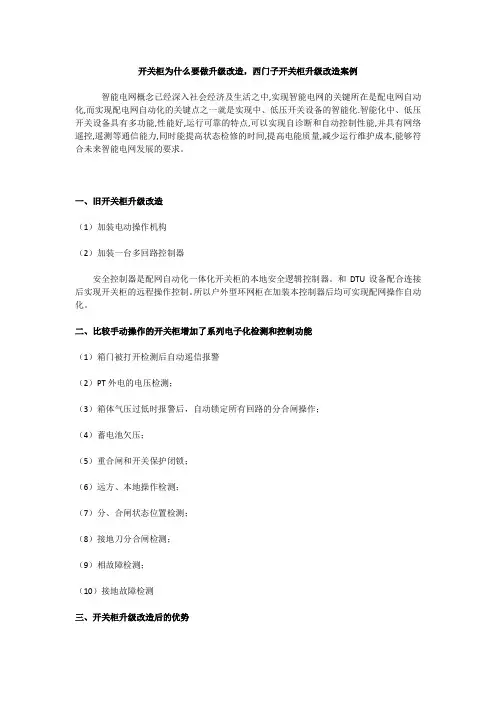

开关柜为什么要做升级改造，西门子开关柜升级改造案例智能电网概念已经深入社会经济及生活之中,实现智能电网的关键所在是配电网自动化,而实现配电网自动化的关键点之一就是实现中、低压开关设备的智能化.智能化中、低压开关设备具有多功能,性能好,运行可靠的特点,可以实现自诊断和自动控制性能,并具有网络遥控,遥测等通信能力,同时能提高状态检修的时间,提高电能质量,减少运行维护成本,能够符合未来智能电网发展的要求。
一、旧开关柜升级改造（1）加装电动操作机构（2）加装一台多回路控制器安全控制器是配网自动化一体化开关柜的本地安全逻辑控制器。
和DTU设备配合连接后实现开关柜的远程操作控制。
所以户外型环网柜在加装本控制器后均可实现配网操作自动化。
二、比较手动操作的开关柜增加了系列电子化检测和控制功能（1）箱门被打开检测后自动遥信报警（2）PT外电的电压检测；（3）箱体气压过低时报警后，自动锁定所有回路的分合闸操作；（4）蓄电池欠压；（5）重合闸和开关保护闭锁；（6）远方、本地操作检测；（7）分、合闸状态位置检测；（8）接地刀分合闸检测；（9）相故障检测；（10）接地故障检测三、开关柜升级改造后的优势把旧式手动开关柜改装成智能开关柜的好处主要表现在；能够充分利用设备，延长开关柜的使用寿命周期。
对旧设备的改造优势还体现在以下方面：（1）优化箱体结构。
采取前后开门增高顶板等新结构、新工艺。
解决设备安装和检修的问题。
（2）解决现场PT电压互感器取电,解决了大功率长时间连续供电的问题。
（3）解决电压采集。
用新型的电容式传感器技术实现了电压信息采集，智能装置还能够根据电压的运行功率判断出电流的方向。
解决了电力线路的检测信息的不完整技术难题。
（4）解决电流采集问题。
解决了电功率和故障方向判断的技术问题，运用采集到电流信息，推算出电流的功率角，为电网稳定运行提供了大量的基础数据信息。
（5）解决智能终端装置在施工安装困难的问题。
原来施工方法是现场零件组装，受户外天气影响和工作场地的限制，给施工带来诸多难题。
智能化开关柜改造解决方案
智能化开关柜改造解决方案随着时代的进步和科技的发展，智能化已经成为各行各业改造和升级的关键词之一。
在电力行业中，智能化开关柜的改造也成为了迫切需要解决的问题。
本文将为您介绍一种智能化开关柜改造的解决方案。
一、智能化开关柜改造的背景与意义智能化开关柜改造的背景在于传统的开关柜无法满足现代电力系统对更高效、更安全、更环保的要求。
传统开关柜使用人工操作，存在操作繁琐、易出错、不安全等问题。
而智能化开关柜的改造能够实现自动化控制、远程监控、智能分析等功能，极大地提高了操作的便利性和系统的可靠性。
智能化开关柜改造的意义在于提高电力系统的运行效率和稳定性，降低了维护成本和人为操作错误的风险。
通过实时监测、智能预警和远程控制等功能，可以最大限度地减少因为人为失误而导致的事故发生。
二、智能化开关柜改造的解决方案智能化开关柜改造的解决方案包括三个方面的内容：自动化控制、远程监控和智能分析。
1. 自动化控制自动化控制是智能化开关柜改造的核心内容之一。
通过引入PLC（可编程控制器）等自动化控制技术，实现对开关柜的自动操作。
在传统开关柜的基础上增加传感器和执行器，实现对各种电气参数的监测和控制。
2. 远程监控远程监控是智能化开关柜改造的另一个关键内容。
通过网络技术和云平台，将开关柜与监控中心连接起来，实现对开关柜状态的实时监测和远程操作。
监控中心可以通过终端设备随时随地对开关柜进行监控和管理，大大提高了工作效率和便利性。
3. 智能分析智能分析是智能化开关柜改造的辅助内容。
通过数据采集、存储和分析，实现对开关柜状态和运行情况的智能化分析。
这些数据可以为电力运维人员提供决策参考，帮助其预测和诊断潜在的故障和问题。
三、智能化开关柜改造的效益智能化开关柜改造可以带来多方面的效益。
1. 提高电力系统的可靠性和安全性，减少事故的发生概率。
2. 降低人为操作错误的风险，提高操作的准确性和稳定性。
3. 提高电力系统的运行效率和节能效果，降低维护成本和能源消耗。
开关柜更换改造施工方案
经临时隔离（4203）手车、新母联（420）开关 给新安装后的35KV母线冲电运行。 母联410开关热备用状态、母联420开关运行状 态。
施工步骤： 1、将母联410开关由运行转检修状态。将临时隔 离（4203）手车线路侧转为检修状态 2、母联410开关电源侧至新柜母联（420）开关电 源侧间敷设(ZR-YJV 26/35KV 1*300mm2)*2，制 作电缆头、耐压试验合格后，定相正确连接。 3、将临时隔离（4203）手车线路由检修转为运行 状态。 4、将母联410开关由检修转为热备用。 5、合上新母联（420）开关，对安装后的新35KV －II段母线充电。（母线冲电运行期间，必须检 查确认新进线401开关及新配出线406开关、408 开关、416开关、418开关在检修状态）
施工步骤： 1、将2#主变由运行转为检修，全部负荷由1#主变 带。 2、将2#主变35KV侧架空导线与套管线夹拆开， 并将拆除的导线固定。 3、将临时进线（402）开关电源侧电缆逐相连接 至2#主变35KV侧架空导线上，将二次电缆由原 402开关端子排倒至临时进线（402）开关端子 排上，由太原供电局根据2#主变新定值进行试验。 4、试验合格后、将2#主变由检修转为运行状态， 操作顺序，拆除主变三侧开关安全设施，合上
施工后的运行方式： 1#主变由131开关、401开关、601开关带全站I段 系统负荷运行。 2#主变经602开关带6KV－II段负荷。 2#主变经临时进线（402）开关带后风坪岭西406、 屯矿408、镇矿418、东曲416负荷。 母联410开关在热备用状态，420开关运行状态。
施工步骤： 1、停东曲416开关，将东曲架空出线与套管连接 处设备线夹拆开，将敷设东曲电缆与架空出线连 接，同时拆除二次电缆敷设至临时东曲416开关 端子排。 2、由金信试验室进行保护试验、传动试验合格后。 3、对线路送电通知用户将进线开关转为冷备用状 态，进行核相，核相正确后，方可带负荷运行。 2013年 月 日--- 月 日 工作内容：拆除35KV－II段旧柜10面。安装新柜 21面。
高压开关柜改造安装施工及方案
高压开关柜改造安装施工及方案
一、高压开关柜改造安装目的
高压开关柜改造和安装旨在优化电力系统，增加可靠性，安全性，减少维护成本，提高维护效率和操作质量。
为了实现这些目的，无论是改造还是安装，都需要根据当前电力系统的可靠性和安全性要求，进行有效的改造和安装工作。
二、高压开关柜改造安装施工和方案
1、施工准备：根据当前电力系统及高压开关柜的安装环境，进行施工准备，确保高压开关柜安装条件符合规范要求。
2、拆卸旧开关柜：在施工准备工作完成后，根据具体情况，可选择旧开关柜拆卸，或者采用无拆卸改造模式进行改造。
3、安装新开关柜：新开关柜通过具体安装与施工要求，进行安装施工，确保新开关柜安装位置正确。
4、接线工作：安装完成后，按照图纸要求进行接线工作，确保主接线和支接线清晰明了，接线工作符合电气要求，确保系统安全可靠。
5、开关柜调试：在接线完成后，根据电气要求，应进行开关柜的功能调试，确保开关柜按照图纸要求正确运行，检查可靠性达到要求。
6、工作完工：完成调试工作后，应对施工质量进行记录，确保工作质量满足电力系统的可靠性和安全性要求。
高压开关柜改造安装施工方案
高压开关柜改造安装施工方案一、项目概况本项目是对现有高压开关柜进行改造安装，以提高设备的可靠性和使用寿命，确保供电系统的安全稳定运行。
二、工程内容1.拆除旧有高压开关柜2.安装新的高压开关柜3.进行相关电缆接线4.联合测试5.调试和投运三、施工方案1.施工前准备（1）组织相关专业技术人员进行方案设计和施工计划编制。
（2）对现场进行勘察和测量，确定各设备的安装位置。
（3）准备相关工具和设备，并进行材料的采购和送货安排。
2.拆除旧有高压开关柜（1）切断电源并进行安全隔离。
（2）拆除旧有开关柜并进行材料的拆卸和清理。
（3）对现有电缆进行切断、标记和绝缘处理。
3.安装新的高压开关柜（1）按照设计图纸进行安装，确保安装位置和尺寸的准确性。
（2）进行开关柜的接地处理，并进行相关连接线的连接。
（3）对各个部件进行检查和调整，确保安装质量符合相关标准。
4.进行相关电缆接线（1）根据设计要求和电气图纸，进行电缆的布线和接线。
（2）对电缆进行绝缘处理，并进行连接和固定。
5.联合测试（1）进行电气设备的互联测试，确保电气连接正确。
（2）对触点和继电器的控制进行测试，确保开关柜工作正常。
6.调试和投运（1）对开关柜进行调试和检查，确保各个部件的正常运行。
（2）在保证质量和安全的前提下，进行试运行和正式投运。
四、安全措施1.施工前，组织相关技术人员对设备进行绝缘测量和安全隔离，确保人员安全。
2.施工现场应设置明显的安全警示标志，以防止他人误入施工区域。
3.施工人员应佩戴符合要求的个人防护用品，并进行安全教育培训。
4.施工过程中，进行严格的施工现场管理和交通引导，确保施工区域的安全有序。
五、施工进度计划1.项目启动和准备：2天2.拆除旧有高压开关柜：3天3.安装新的高压开关柜：5天4.进行相关电缆接线：3天5.联合测试：2天6.调试和投运：2天六、预算和成本控制根据施工方案编制预算，合理安排工程进度和人力资源，严格控制成本，确保施工质量和效益。
开关柜改造工程施工方案
开关柜改造工程施工方案一、工程简况本工程拆除10kV开关柜14面、安装10kV开闭所一座、10kV开关柜17面、测控屏1面、更换1#主变低压侧至高压室10kV母线桥2组、10kV穿墙套3只，管敷设10kV高压电缆8根。
二、主要施工步骤1、9月8日，开闭所到现场（开闭所土建基础需提前施工）。
2、9月11-14日，开闭所安装，二次电缆敷设、保护调试、校验，完善开闭所的标示标志，具备送电条件（保护定值提前计算）。
3、9月15日，10KV电缆敷设（共8根 3*2406根 3*3002根）。
4、9月15日-17日，10KV电缆头制作，耐压试验，进开闭所压接；开闭所通讯联调。
5、9月18日（#1主变，35kVI段母线停电），10kV花园线、公园线及#1主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装，（断开主变低压侧母线桥软连接，为后期母线桥改造做准备，保证有足够的安全距离，以便后期施工）。
6、9月20日（#2主变停电，35kVII段母线，10kVII母线及出线停电），10kV郎琳线、周农线、杨楼线、雷华线及#2主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装。
7、9月21日-22日，10KV 高压室14面开关柜拆除，转运等。
8、9月23日-10月16日，17面开关柜及1面测控屏基础制作（土建）。
9、10月27日-11月5日，17面开关柜安装就位，开关柜柜顶小母线连接，一次母排连接；1面测控屏安装就位； #1、#2主变10kV母线桥改造(母线桥材料必须提前购置)。
10、11月6日-11月20日，二次电缆敷设、接线；完善一、二次标示标志；开关柜调试、试验；保护装置校验；新开关柜调度通讯联调；安装室内封闭母线桥（开关柜就位后，厂家现场测量定制，因厂家在福建，供货周期较长）。
11、11月21日-10月27日，工程验收、消缺。
12、11月28日，（#1主变，开闭所10kVⅠ段母线及出线停电），10kV花园线、公园线改接至新安装高压柜，记录电缆相序，保证相序正确；#1主变二次回路完善；#1主变接至改造后母线桥，进出线洞口封堵；完善五防闭锁装置；调控通讯联调。
10kV高压开关柜改造实施方案
10kV高压开关柜改造实施方案0 引言20世纪60至70年代建成的变电站中，10kV送配电系统大多为SN10-10型户内少油断路器，存在体积大，重量大，易爆炸，寿命短，噪音大，易造成环境污染等缺陷。
随着国民经济的迅速发展，电网技术的不断提高，真空型断路器由于具有可靠性高、寿命长、体积小、重量轻、不爆炸、低噪音、无污染环境的优点，成了更新换代产品。
近年来，10kV GG1—A（F）高压开关柜无油化改造在各供电局每年大修技改项目中占有重要比重，成了各供电企业的重点改造项目之一。
然而，在已运行变电站中进行开关柜改造，由于用电负荷重、停电时间短，改造工作任务重，施工场地有限等方面的原因，就如何强化管理、优化实施方案，确保改造工程按质、按时、安全顺利完成，成了各供电局及施工单位面临的一道新课题。
本文以110kV老教场变10kVGG-1A柜改造工程为例，对10kV高压开关柜改造工程的实施方案进行了深入探讨和研究。
1 概述110kV老教场变位于贵州盘县，本期工程主要内容为更换10kVI段1#至13# GG-1A柜，新柜采用KYN27-12（Z）型10kV高压开关柜。
工作内容含旧设备拆除、新设备基础改造、新设备安装、保护改造、二次电缆更换及调试等工作量。
具体见表1。
改造后主变进线柜到穿墙套管的连接采用三相封闭式母线桥进行连接。
开关柜上安装有就地保护测控装置，该保护测控装置通过网络与主控制室电脑主机连接，工程内容包括安装就地保护测控装置及相应通讯电缆、交直流电缆及控制电缆；调试部分包括高压开关柜及柜内设备（断路器、电流互感器、电压互感器、避雷器、站用变压器），二次部分包括就地保护测控装置调试。
2 实施方案2.1 实施工序安排1）流水段化分按照本工程情况工作内容主要是：馈线柜负荷转移、旧开关柜拆除、新开关柜安装、电缆敷设及新设备调试。
流水划分时按照此工作内容划分较为合理，工作条理清楚，容易实现更好的实施效果。
2）工艺流程上报停电施工方案（含施工内容、停电计划、停电范围、安全技术措施等内容），停电施工许可作业票办理，负荷转移（电缆转接），拆除原设备、电缆，安装设备并重新敷设电缆和接线，设备本体调试，保护装置试验，分系统调试，复电前系统调试，验收、消缺及投运。
开关柜改造安装方案
开关柜改造安装方案一、背景介绍在现代电力系统中，开关柜起到了分断和控制电路的作用，是电力系统的重要组成部分。
然而，由于技术的不断发展和电力系统的改造升级，一些老旧的开关柜已经不能满足系统的需求，需要进行改造安装工作。
二、改造目标1.提高电力系统的可靠性和稳定性，减少电路的故障率；2.更新陈旧的设备，提高电力系统的运行效率和安全性；3.实现现代化、智能化的管理和控制。
三、改造方案1.评估和设计首先，对现有的开关柜进行评估，了解其结构和功能，并根据系统需求和预算确定改造方案。
在设计阶段，需要考虑开关柜的尺寸、额定电压和电流、环境条件等因素，确保改造后的开关柜能够满足系统的要求。
2.原材料准备根据设计方案确定所需的材料，并进行采购和准备。
这包括开关柜的外壳、配电开关、电动机操控装置、仪表和保护设备等。
3.施工准备在施工前，需要进行开关柜系统的停电操作，并做好安全防护措施。
同时，准备好必要的工具和设备，确保施工的顺利进行。
4.拆除原有设备在改造前，需要先拆除旧的设备，并做好记录和标记，以便后续的安装和调试工作。
5.安装新设备根据设计方案，将新的设备安装到开关柜中。
在安装过程中，需要保证设备的正确连接和固定，确保其稳定性和可靠性。
6.连线和接地在安装完成后，进行设备的连线工作。
根据电路图和接线图进行连线，并确保接地系统的正常运行。
同时，进行必要的测试和调试工作，以确保系统的正常运行。
7.验收和运行在安装和调试完成后，进行开关柜系统的验收工作。
检查设备的安装质量和连线是否正确，并进行必要的测试和检测工作。
验收合格后，启动系统运行。
四、风险控制在开关柜改造安装过程中，需要注意以下风险，并采取相应的措施进行控制：1.安全风险：在施工过程中，需要进行安全操作，佩戴好个人防护装备，并遵守相关的安全规定和标准。
2.设备损坏风险：在搬运和安装设备的过程中，需要注意设备的易损部分，避免损坏和丢失。
3.接线和连接风险：在连线和连接设备的过程中，需要确保接线正确，避免出现短路和接触不良等问题。
开关柜改造技术方案
开关柜改造技术方案1 施工设计1.1工程概况及特点1.1.1 工程概况本项目为第六批工程服务类招标采购运检部技改大修框架分标110kV及以下技改大修工程施工。
1）典型案例工程名称：变电站10kV开关柜改造2）典型案例工程地理位置及建设场地情况3)累计短路开断次数达到产品设计值，或累计合分操作次数达到产品设计的额定机械寿命，且无修复价值的开关柜。
4)手车抽出或隔离（负荷）开关分闸后，不能满足避雷器、电压互感器和熔断器均不带电的开关柜。
5)存在五防装置故障、严重放电、严重破损、过热等严重状态的开关柜。
6)未设置泄压通道的开关柜。
4）典型案例工程建设规模4.1本工程为变电站10kV开关柜改造工程，镜洋变10kV开关柜于1997年5月投运，为GG1A(F)型开关柜，防爆、防误操作功能不满足要求，柜内工作安全距离不足。
根据《国家电网公司生产技术改造原则》符合以下现象之一的开关柜（包括高、低压开关柜,下同）应安排技改：1)通过设备状态评价认定：绝缘性能、载流能力、短路开断能力、SF6气体、机械特性等评价结果为严重状态且无法通过现场大修解决的开关柜。
2)内部故障电流大小和短路持续时间（IAC等级水平）达不到技术标准要求，影响安全运行的落地手车式高压开关柜。
3)累计短路开断次数达到产品设计值，或累计合分操作次数达到产品设计的额定机械寿命，且无修复价值的开关柜。
4)手车抽出或隔离（负荷）开关分闸后，不能满足避雷器、电压互感器和熔断器均不带电的开关柜。
5)存在五防装置故障、严重放电、严重破损、过热等严重状态的开关柜。
6)未设置泄压通道的开关柜。
1.1.1.2工程承包范围本次招标范围：见投标人须知前附表。
并且包括但不限于以下内容。
（1）送电工程- 1 -①全部招标项目中的安装、验收、移交、配合整套系统调试（含OPGW光缆架设、盘测、接续、全程测量）、保修；②施工方自购材料的采购﹑运输及保管；③招标方提供的材料保管；④招标方供应的材料范围包括：塔材、导线、地线、绝缘子、金具、电缆及附件、光缆及光缆附件等，具体执行国家电网公司及国网福建省电力有限公司集中招标采购目录范围。
7#变电所高压开关柜升级改造施工方案
7#变电所高压开关柜升级改造施工方案1. 背景7#变电所高压开关柜是该变电所供电的关键设备，经过多年使用，已经出现了一些老化和故障问题。
为了确保该变电所的供电可靠性和安全性，有必要进行升级改造。
本方案旨在提供详细的施工方案，以确保升级改造工作的顺利进行。
2. 目标本次升级改造的目标是：- 提高高压开关柜的工作效率和性能；- 增强高压开关柜的安全性；- 延长高压开关柜的使用寿命；- 降低维护和故障处理成本。
3. 方案本次升级改造的施工方案包括以下几个主要步骤：1. 设备评估和选择：对现有高压开关柜进行评估，并选择适合的新设备进行替换或升级。
2. 工程准备：准备必要的工具、材料和人员，确保施工所需的资源充足。
3. 施工过程：按照设计要求进行设备的拆除、新设备的安装和连接，确保施工过程符合相关安全标准和规范。
4. 测试和调试：对升级后的高压开关柜进行全面测试和调试，确保工作正常且符合要求。
5. 完工和验收：对升级改造工作进行验收，确保施工结果达到预期目标。
4. 注意事项在进行高压开关柜升级改造施工过程中，需要注意以下几个事项：- 确保施工过程安全可控，遵守相关安全标准和规范；- 避免对其他设备和供电系统造成影响，确保变电所的正常运行；- 对施工过程进行及时记录和监测，以便及时发现和解决问题。
5. 预期效果通过本次高压开关柜升级改造，预期将达到以下效果：- 提高供电可靠性，减少停电风险；- 增加高压开关柜的性能和工作效率；- 增强变电所的供电安全性；- 减少维护和故障处理成本。
6. 时间计划本次升级改造预计需要的时间为XXX天，具体时间计划如下：- 设备评估和选择：X天；- 工程准备：X天；- 施工过程：X天；- 测试和调试：X天；- 完工和验收：X天。
7. 费用估算本次升级改造的预算为XXX万元，具体费用估算如下：- 新设备采购费用：XXX万元；- 人员和材料费用：XXX万元；- 测试和调试费用：XXX万元；- 其他费用（如运输费、安装费等）：XXX万元。
高压开关柜改造安装施工方案范文
高压开关柜改造安装施工方案简介高压开关柜是电力系统中的重要组成部分，对于电力系统的正常运行起到了至关重要的作用。
在使用一段时间后，由于设备老化或是其他方面的原因，高压开关柜可能需要进行改造升级，并进行重新安装。
本文档将介绍高压开关柜改造安装施工方案，以帮助施工人员更好地进行工作。
改造前准备工作在进行高压开关柜改造之前，应做好以下工作：1.开展安全分析和风险评估，制定安全措施；2.制定改造方案，确定改造内容和所需设备；3.梳理原有电气系统的构成关系，分析整个系统的重要节点；4.清洁安装区域，确保安装地点达到相应清洁度标准。
工程施工流程高压开关柜改造按以下流程进行：1.准备工作2.拆除旧电气设备3.安装新设备4.连接电缆5.接地与绝缘检测6.联合调试7.高压试验8.装置保护及操作试验准备工作施工前要做好准备工作，包括：1.修复老化、破损或松动的地面；2.确认设备运输情况以及维护记录；3.检查开气门、出气口和排气口的位置，确认电压等级、相数和重合闸位置；4.确认井道大小和井外空间大小等。
拆除旧电气设备拆除旧电气设备是改造的重要一环，应谨慎而有条理地进行。
拆除前应确保出厂数据清晰、完整，并清理好电器设备的内外表面。
在拆除时，应做好防止粉尘和杂物的防护，同时减少噪音和振动。
拆卸后的旧设备要妥善保管，防止损坏或遗失。
安装新设备在安装新设备时，应按设计要求安装，合理布置好设备，除有关规范和技术要求外，还应考虑到施工的美观、便于维护、易于起重、方便操作等条件。
安装时，应将设备导引插轴与底座的接触面充分涂上润滑脂，并确认好动传递件联轴器的轴承。
连接电缆在对新设备进行电气接线时，应遵循现场布线图等相关规范和标准。
电气设备应尽可能采用公用井道，设备布置在分段停电的情况下进行电线预制。
预制好的电线放在设备端子箱上方，确保对外部安全并方便进行接线。
接地与绝缘检测接地体应牢固，地网及接地体之间的铜排应互联，接地电阻要符合规定值。
开关柜更换改造施工方案
开关柜更换改造施工方案目录一、内容概览 (2)1.1 项目背景 (3)1.2 编制依据 (4)1.3 设计理念 (5)二、工程概述 (5)2.1 工程概况 (7)2.1.1 更换改造范围 (8)2.1.2 工程规模 (8)2.2 设计及技术标准 (9)2.2.1 设计标准和规范 (11)2.2.2 技术要求与指标 (11)三、施工准备 (12)3.1 施工现场准备 (13)3.2 施工人员及机械准备 (15)3.3 材料准备 (16)四、施工方案及工艺流程 (17)4.1 施工工艺流程 (18)4.2 施工步骤细则 (19)五、施工技术要求 (20)5.1 基础施工技术要求 (21)5.2 设备安装规范 (21)5.3 功能性检测标准 (22)六、安全文明施工与质量保证措施 (23)6.1 安全生产管理 (24)6.2 安全技术措施 (26)6.3 施工质量控制 (26)七、施工人员培训与法规要求 (28)7.1 施工人员教育 (28)7.2 法规遵循与监管要求 (30)八、施工进度安排 (30)九、工程验收与交付 (31)9.1 验收标准 (32)9.2 竣工验收程序 (33)9.3 工程交付 (33)十、备选方案与应急措施 (35)10.1 备选方案说明 (36)10.2 应急预案及措施 (37)一、内容概览项目背景及目标:阐述现状电力系统面临的挑战，并明确本次开关柜更换改造的目标，如提高接地可靠性、优化设备布局、提升自动化程度等。
改造范围:明确此次改造的具体范围，包括需要更换的开关柜类型、数量以及改造的电气线路、辅助设备等。
施工计划:概括了实施改造的整体计划，包括方案审查、材料采购、施工阶段、调试测试以及验收阶段等重要环节的的时间安排。
技术方案:简要介绍本次改造采用的技术方案，包括开关柜选型、安装方式、电气回路设计等关键方面。
安全措施:列举针对施工过程中可能存在的安全隐患，并制定了相应的安全保障措施，确保施工安全顺利。
10kv开关柜改造方案
10kv开关柜改造方案一、引言本文将探讨10kV开关柜的改造方案。
10kV开关柜在电力系统中起着至关重要的作用，但随着时间的推移，设备老化、技术更新等问题逐渐显现。
为了提高其可靠性和效率，对现有的10kV开关柜进行改造已成为一项紧迫的任务。
二、改造目标10kV开关柜改造的目标主要包括以下几点：1. 提高开关柜的可靠性：通过更换老化设备和增加冗余设计，减少故障发生的可能性，提高电力系统的稳定性和可靠性。
2. 提高开关柜的性能：采用新一代的开关元件和控制系统，提高开关柜的负载能力、短路能力和操作性能。
3. 实现智能监测与管理：引入远程监测技术、智能开关和自动化控制等手段，实现对开关柜状态的及时监测和远程管理，提高运行维护效率。
三、改造方案基于以上目标，我们提出了以下改造方案：1. 更换主要设备：对10kV开关柜中老化的主要设备进行更换，包括断路器、隔离开关、电流互感器等。
新设备应具备更高的负载能力和短路能力，并且与现有系统兼容。
2. 增加备用装置：在合适的位置增加备用开关装置，以提供冗余设计，当主开关发生故障时，备用开关能够自动切换，确保供电不中断。
3. 引入智能监测系统：安装智能传感器和数据采集装置，实时监测开关柜的温度、湿度、电流等参数，并通过网络传输到远程监控中心，实现对设备状态的远程监测和故障预警。
4. 实施自动化控制：引入PLC控制系统和人机界面，实现对开关柜的电气参数、操作状态等进行监测和控制。
可以远程控制开关柜的分合闸操作，提高操作的便捷性和安全性。
5. 加强防护措施：对10kV开关柜周围进行必要的防护措施，确保安全工作环境。
同时加装防火板、防尘设备等，提高开关柜的环境适应能力。
四、实施步骤在实施10kV开关柜改造方案时，需要按照以下步骤进行：1. 方案设计：根据现有开关柜的结构和参数，设计改造方案，并制定详细的改造计划。
2. 设备采购：根据方案设计，选购合适的设备和材料，并与供应商进行合作。
开关柜改造工程施工方案
一、工程概况1. 工程简介本工程为某电力公司某变电站开关柜改造项目，主要针对变电站内现有的老旧开关柜进行升级改造，以提高变电站的运行效率和安全性。
改造内容包括：更换老旧开关柜、升级改造控制和保护系统、优化配电线路等。
2. 主要改造工程数量（1）更换老旧开关柜：共计50面；（2）升级改造控制和保护系统：包括通信系统、监控系统和继电保护系统；（3）优化配电线路：改造长度为500米。
二、编制依据及编制原则1. 编制依据（1）国家有关电力行业的相关标准和规范；（2）电力公司内部相关管理制度和操作规程；（3）施工现场实际情况。
2. 编制原则（1）确保改造工程的安全、可靠、高效；（2）遵循国家相关标准和规范，提高变电站的运行效率；（3）充分考虑施工现场实际情况，合理配置施工资源。
三、施工计划1. 施工准备阶段（1个月）（1）组织施工人员学习相关技术规范和操作规程；（2）对施工场地进行清理，确保施工环境安全；（3）备齐施工所需的材料和设备。
2. 施工实施阶段（2个月）（1）拆除老旧开关柜，并对现场进行清理；（2）安装新的开关柜，并进行调试；（3）升级改造控制和保护系统，包括通信系统、监控系统和继电保护系统；（4）优化配电线路，确保供电可靠性。
3. 竣工验收阶段（1个月）（1）对改造工程进行全面检查，确保各项指标达到设计要求；（2）组织验收，办理相关手续。
四、施工方法1. 施工人员（1）组织专业施工队伍，确保施工质量；（2）加强施工人员的安全培训，提高安全意识。
2. 施工工艺（1）按照施工图纸和技术规范进行施工；（2）对拆除的旧设备进行分类处理，确保资源再利用；（3）施工过程中，严格控制施工质量，确保改造工程的安全、可靠、高效。
3. 施工进度（1）制定详细的施工进度计划，确保工程按期完成；（2）加强施工过程中的协调与沟通，确保施工顺利进行。
五、安全措施1. 严格执行施工现场的安全管理制度，确保施工安全；2. 加强施工人员的安全教育培训，提高安全意识；3. 对施工现场进行定期检查，及时发现并消除安全隐患；4. 施工过程中，确保施工人员的人身安全，防止意外事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实施方案
1 实施工序安排
1）流水段化分
按照本工程实际情况，粗略分为：负荷转移、旧开关柜拆除、新开关柜安装、电缆敷设及新设备调试。
流水划分时按照此工作内容划分较为合理，工作条理清楚，容易实现更好的实施效果。
2）工艺流程
上报停电施工方案（含施工内容、停电计划、停电范围、安全技术措施等内容），停电施工许可作业票办理，负荷转移（电缆转接），拆除原设备、电缆，安装设备并重新敷设电缆和接线，设备本体调试，保护装置试验，分系统调试，复电前系统调试，验收、消缺及投运。
2 过渡方案实施
将相应段停电，并转移负荷，相应的保护定值和计量点作暂时性的变化。
改造完成后，将原线路从备用间隔恢复至原间隔。
3重要技术措施
在进屋穿墙套管处（一定要在高压配电室外），拆除母线桥上伸缩节至穿墙套管之间的母排，拆除10kVⅡ段与Ⅰ段分段开关柜之间母排，确保施工区域退出运行。
拆除二次部分时，要先断开直流电源、交流电源，再将开关柜内二次电缆退除。
一次部分与所有可能带电设备隔离开，二次部分断开柜内交直流电源，即可将开关柜拆除并移出配电室。
开关柜安装时，必须以母线桥桥柜的位置为基准向两侧按原间隔（或设计图纸）顺序安装。
柜间母线连接时，确保相序正确，连接螺栓紧固，母线接触面清洁并涂抹导电膏。
开关柜安装时，必须按照《电气装置安装工程施工及验收规范》进行施工，保证开关柜的垂直误差，水平误差及成列柜的轴线误差满足规范要求。
施工过程中，确保各母线相间距离及各相对地距离满足规范要求，开关柜本体必须明显接地，接地件必须可靠，施工工艺美观。
二次电缆接入时，按照设备说明书接入开关柜的交直流回路、遥信、遥控回路。
二次电缆敷设时，电缆只能沿开关柜上低压室内布置，进出开关柜位置在敷设完成后作好封堵。
二次电缆接线时，接线位置必须正确，接触可靠，工艺美观。
开关柜内断路器辅助接点试验要正确，动作可靠。
4 重要管理措施
工程开工前，建立健全组织机构及管理体系，结合现场实际情况制定施工进度计划、质量计划、安全文明管理计划并制定相应保证措施，宏观控制整个工程的施工运作。
通过坚持总体计划的严肃性和完整性及为保证总体计划实施而灵活调整局部计划，以及为完成计划所提供的各种物资和技术的支持，充分发挥计划管理在施工进度控制中的作用。
高度重视一次、二次设备搭火停电施工措施方案，按有关规定及时上报停电计划，停电施工期间作好充分准备。
做好施工过程的质量控制，在开工前做好质量策划和现场施工人员的培训工作，提高全员的质量意识，确保无返工现象发生；制定减少和预防质量通病的措施，并对质量通病进行技术攻关；在施工过程中加强现场质量监控，同时加强材料到货、复试、验收工作，杜绝因部分材料晚到或不合格而引起的停工现象。
以先进、科学、严格的管理方法管理安全文明施工，真正做到以安全促进度。
做好安全文明施工的策划。
加强机械、机具、工具的安全管理，提高机械、机具、工具的利用率，减少机械事故对进度的影响。
在硬件上配备合格的个人安全防护用品，减少因人身安全事故而引起的减员。
认真编制施工组织设计和作业指导书，优化施工方案，加强对图纸的审查，做好技术交底。
在各项工程开工前充分做好这些准备工作，在施工过程中起到事半功倍的效果；加强技术攻关，成立有关的攻关小组和创新小组；施工中推广采用新材料、新工艺和新技术；合理组织安排分区、分片连续流水施工，分期分批交附安装，确保工期。
5 实施过程的注意事项
1）分段进行改造时，若另一段备用间隔数量不足时，可以考虑安装临时高压开关柜，临时柜的安装、调试应严格按照有关验收规范进行，调试合格后再将需要转移的负荷转接至临时柜；
2）过渡方案的准备工作一定要充分。
如过渡用的电流互感器、带表计的计量箱、和高压电缆、控制电缆，必须要提前准备并试验合格；
3）对于过渡方案，要与现场施工人员和变电值班人员充分沟通，让他们都能够充分理解各步骤和相应的意义，才可以杜绝盲目工作，从而确保工作顺利、安全的开展；
4）工程管理协调部门要与调度、计量、信息等相关充分沟通。
确保保护定值的改变能够提前准备好，计量及后台相关信息的改变不至于被遗忘；
5）实施分段改造的项目搭火前，必须确保改造区域一次、二次设备完全与可能的带电设备分离开；
6）涉及改造的变电站往往运行时间较长，存在原施工图纸遗失、二次回路标识不清等缺陷，二次回路拆除的同时应在电缆接头处加以标识，并绘制相关图纸，以供新柜二次电缆敷设时参考。
结论
在10kV高压开关柜改造项目实施过程中，通过强化管理、精心组织、优化停电过渡方案和施工方案，减少了停电损失、缩短了施工工期，同时也保证了施工的质量和安全。
