汽车电器线路图的分析PPT(共 57张)
合集下载
《认识汽车电路图》课件
《认识汽车电路图》 ppt课件
目录
• 汽车电路图基础知识 • 汽车电路图读图方法 • 汽车电路图实例解析 • 汽车电路图故障诊断与排除 • 汽车电路图绘制与设计
01 汽车电路图基础知识
汽车电路图定义
汽车电路图
用于描述汽车电气系统的电路原理和连接关系的工程图。
电路图在汽车维修中的重要性
帮助维修人员快速定位故障、理解电路的工作原理、提高维 修效率。
使用专用诊断仪器读取故障码 和数据流，进一步分析故障原
因。
汽车电路故障排除实例
01
02
03
实例一
某轿车雨刮器不工作，经 检查发现保险丝烧断，更 换保险丝后故障排除。
实例二
某SUV音响系统失效，经 检测发现功放模块损坏， 更换功放模块后音响恢复 正常。
实例三
某轿车ABS警告灯常亮， 经诊断发现轮速传感器信 号异常，清洗传感器后故 障排除。
汽车电路图符号识别
பைடு நூலகம்
导线与连接器
表示导线的符号，如单线、双绞线、屏蔽线 等，以及各种连接器符号。
继电器与保险丝
电气设备
表示各种电气设备的符号，如灯泡、开关、 传感器等。
表示继电器和保险丝的符号，用于控制电流 和保护电路。
02
01
中央接线盒与熔断器
表示中央接线盒和熔断器的符号，用于集中 布置电气线路和安装保险丝。
04 汽车电路图故障诊断与排除
汽车电路常见故障类型
A
短路故障
由于导线绝缘层损坏或电器元件击穿，导致电 路中电流异常增大，引起发热、冒烟等现象。
断路故障
由于导线断裂、接触不良或电器元件损坏 等原因，导致电路中电流无法流通。
B
C
目录
• 汽车电路图基础知识 • 汽车电路图读图方法 • 汽车电路图实例解析 • 汽车电路图故障诊断与排除 • 汽车电路图绘制与设计
01 汽车电路图基础知识
汽车电路图定义
汽车电路图
用于描述汽车电气系统的电路原理和连接关系的工程图。
电路图在汽车维修中的重要性
帮助维修人员快速定位故障、理解电路的工作原理、提高维 修效率。
使用专用诊断仪器读取故障码 和数据流，进一步分析故障原
因。
汽车电路故障排除实例
01
02
03
实例一
某轿车雨刮器不工作，经 检查发现保险丝烧断，更 换保险丝后故障排除。
实例二
某SUV音响系统失效，经 检测发现功放模块损坏， 更换功放模块后音响恢复 正常。
实例三
某轿车ABS警告灯常亮， 经诊断发现轮速传感器信 号异常，清洗传感器后故 障排除。
汽车电路图符号识别
பைடு நூலகம்
导线与连接器
表示导线的符号，如单线、双绞线、屏蔽线 等，以及各种连接器符号。
继电器与保险丝
电气设备
表示各种电气设备的符号，如灯泡、开关、 传感器等。
表示继电器和保险丝的符号，用于控制电流 和保护电路。
02
01
中央接线盒与熔断器
表示中央接线盒和熔断器的符号，用于集中 布置电气线路和安装保险丝。
04 汽车电路图故障诊断与排除
汽车电路常见故障类型
A
短路故障
由于导线绝缘层损坏或电器元件击穿，导致电 路中电流异常增大，引起发热、冒烟等现象。
断路故障
由于导线断裂、接触不良或电器元件损坏 等原因，导致电路中电流无法流通。
B
C
汽车电器线路分析PPT课件
天津工程师范学院 汽车与交通学院
电源系
汽车电器
8
11管交流发电机 天津工程师范学院 汽车与交通学院
汽车电器
9
天津工程师范学院 汽车与交通学院
汽车电器
10
刮水与洗涤电路
天津工程师范学院 汽车与交通学院
汽车电器
12
1.变速与回位 天津工程师范学院 汽车与交通学院
汽车电器
13
天津工程师范学院 汽车与交通学院
指示元件接续上一页电 路图。 15一指示导线的去向
框内的数字指示导线连 接到哪个接点编号。
天津工程师范学院 汽车与交通学院
汽车电器
16一继电器位置编号 表示继电器板上的继
电器位置编号。 17一继电器板上的继电器 或控制器
接线代号该代号表示继 电器多针插头的各个触点： 例如：
2／30表示：2＝继电器 板上2号位插口的触点2 30=继电器／控制器上的触 点30
代号接地点在汽车上的位 置。 10一线束内连接线的代号 在电路图下方可查到该不 可拆式连接位于哪个导线 束内。 11一插头连接
例如T8a／6表示8针插 头触点6
54
12一附加保险丝符号 例如S123表示在中央
电器附加继电器板上第23 号位保险丝，10安培。 13一导线的颜色和截面积 (单位：平方毫米) 14一三角箭头
45
一．大众公司汽车电路图的特点
4. 接点标记具有固定的含义
天津工程师范学院 汽车与交通学院
汽车电器
47
天津工程师范学院 汽车与交通学院
汽车电器
48
天津工程师范学院 汽车与交通学院
汽车电器
49
天津工程师范学院 汽车与交通学院
汽车电器
汽车电气系统汽车电气设备线路分析课件
路图至关重要。
颜色编码
在线路图中，不同的导线通常用 不同的颜色表示，这对于识别电 路的连接方式和流向非常有帮助
。
线路图的类型与特点
01
02
03
系统原理图
描述整个汽车电气系统的 结构和工作原理，包括各 个电气设备之间的连接关 系和信号流程。
布线图
详细展示汽车内部导线的 布置情况，包括导线的走 向、固定位置、连接器位 置等。
接线图
提供电气设备之间具体的 接线信息，包括端子编号 、导线颜色、接线位置等 。
线路分析方法与步骤
01
02
03
04
05
熟悉图形符号和 文字标识
确定分析目标
逐层分析
检查接线情况
利用测试工具
在分析线路图之前，首先 要熟悉并理解各种图形符 号和文字标识的含义。
明确要分析的问题或故障 ，例如某个电气设备不工 作、某个信号灯不亮等。
充电系统故障诊断与维修实例
电池老化故障
电池老化会导致充电系统 不能正常工作，需要进行 电池更换或修复。
充电线路接触不良
充电线路接触不良会导致 电流不稳定，影响充电效 果，需要检查和紧固线路 连接。
充电机故障
充电机本身出现故障，不 能正常充电，需要进行维 修或更换充电机。
启动系统故障诊断与维修实例
03
02
类型
常见的汽车蓄电池类型包括铅酸蓄电池和锂离子电池， 其中铅酸蓄电池由于技术成熟、成本低廉而被广泛应用 。
特性
蓄电池具有自放电率低、使用寿命长、耐高低温性能好 等特点，但同时需要注意定期维护和更换。
发电机与调节器
01 02
功能
发电机是汽车电气系统中的核心部件，负责将发动机转动产生的机械能 转化为电能，以供电气设备使用。调节器则用于稳定发电机输出电压， 保证电气系统正常运行。
颜色编码
在线路图中，不同的导线通常用 不同的颜色表示，这对于识别电 路的连接方式和流向非常有帮助
。
线路图的类型与特点
01
02
03
系统原理图
描述整个汽车电气系统的 结构和工作原理，包括各 个电气设备之间的连接关 系和信号流程。
布线图
详细展示汽车内部导线的 布置情况，包括导线的走 向、固定位置、连接器位 置等。
接线图
提供电气设备之间具体的 接线信息，包括端子编号 、导线颜色、接线位置等 。
线路分析方法与步骤
01
02
03
04
05
熟悉图形符号和 文字标识
确定分析目标
逐层分析
检查接线情况
利用测试工具
在分析线路图之前，首先 要熟悉并理解各种图形符 号和文字标识的含义。
明确要分析的问题或故障 ，例如某个电气设备不工 作、某个信号灯不亮等。
充电系统故障诊断与维修实例
电池老化故障
电池老化会导致充电系统 不能正常工作，需要进行 电池更换或修复。
充电线路接触不良
充电线路接触不良会导致 电流不稳定，影响充电效 果，需要检查和紧固线路 连接。
充电机故障
充电机本身出现故障，不 能正常充电，需要进行维 修或更换充电机。
启动系统故障诊断与维修实例
03
02
类型
常见的汽车蓄电池类型包括铅酸蓄电池和锂离子电池， 其中铅酸蓄电池由于技术成熟、成本低廉而被广泛应用 。
特性
蓄电池具有自放电率低、使用寿命长、耐高低温性能好 等特点，但同时需要注意定期维护和更换。
发电机与调节器
01 02
功能
发电机是汽车电气系统中的核心部件，负责将发动机转动产生的机械能 转化为电能，以供电气设备使用。调节器则用于稳定发电机输出电压， 保证电气系统正常运行。

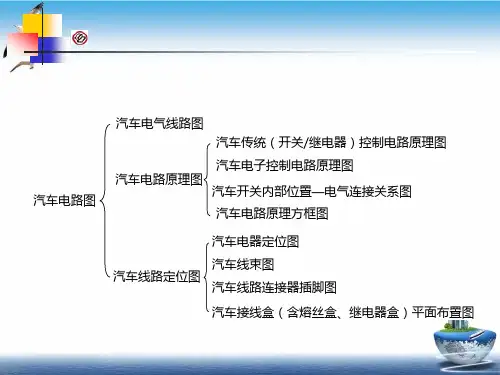

汽车电气系统汽车电路图PPT课件
坐
查到该代号接地点在汽车上的位置。
标
10—线束内连接线的代号，在电路图
式
下方可查到该不可拆式连接位于哪
电
个导线束内。
路 图
11—插头连接，例如T8a/6表示8针a 插头触点6。
12—附加保险丝符号，例如S123表示
在中央电器附加继电器板上第23
号位保险丝，10安培。
13—导线的颜色和截面积（单 位：平方毫米）。
确定各电器
元件、连接器、
⑴
接线盒、搭铁
汽 车 电 器
点、铰接点及 诊断座等的分 布位置。
定
----广本雅阁轿
位 图
车部分搭铁点 定位图。
⑵ 汽车线束图
确定电线束 与各用电器的 连接部位、接 线柱的标记、 线头、连接器
的形状及位置。
⑶ 汽车线路连接器 插脚图
确定连接器内 各导线连接位置。
----电动后视镜 连接器插脚图。
思路二：逆着电路电流的方向，由电源负极（搭铁）开始，经过用电设 备、开关、控制装置等回到电源正极。
思路三：从用电设备开始，依次查找其控制开关、连线、控制单元，到 达电源正极和搭铁（或电源负极）。
实际应用时，可视具体电路选择不同思路，但有一点值得注意：随着 电子控制技术在汽车上的广泛应用，大多数电气设备电路同时具有主回 路和控制回路，读图时要兼顾两回路。
用该方式的电路图。
电路原理图说明如下：
1—三角箭头，表示下接下一页电路 图。
2—保险丝代号，图中S5表示该保险
丝位于保险丝座第5号位，10安
1．
培。
横
3—继电器板上插头连接代号，表示
坐
多针或单针插头连接和导线的位
标 式 电
典型汽车电路图识读资料精品PPT课件
17
典型汽车电路图识读
BORA车上的保险丝
—一区 （S1-S23） —二区 （S224-S244） 注意：二区上 的保险丝在电 路图中的标识 方法：如右图 所示
保险丝盒 18
典型汽车电路图识读
插头连接
T5d/3
T17e T5d
19
典型汽车电路图识读
T1h：表示单孔插接件。 插头连接 可拆卸连接（螺栓连接）
53
典型汽车电路图识读
54
典型汽车电路图识读
55
典型汽车电路图识读
7——配线与配线之间的连接器。带插头的配线用符号（ 》）表示，外侧数字表示引脚号码。
丰田电路图举例
56
典型汽车电路图识读
57
典型汽车电路图识读
8——相互关联的系统。 9——地线接地点位置。接地点在电路图中用“▽”符号表
示。
丰田电路图举例
51
典型汽车电路图识读
5——继电器盒。圈内数字表示继电器盒号码，图示继电 器盒号码为1，表示EFI主继电器在1号位置。在圈旁标注 的数字则表示该连接器插座位置代码。
丰田电路图举例
52
典型汽车电路图识读
6——接线盒。圈内数字表示接线盒（J/B）号码，圈旁数 字表示该连接器插座位置代码。接线盒上印上阴影，使其 与其他元件区分。不同的接线盒，用不同的阴影标出，以 便区分。例如图中的3B表示它在3号接线盒内；数字6和15 表示两条配线分别在连接器6和15 丰田电路图举例
典型汽车电路图识读
典型汽车电路图识读
0
典型汽车电路图识读
大众系列车型电路读图方法
1
典型汽车电路图识读
车内的电气系统
点火装置
发电机
保险丝盒
典型汽车电路图识读
BORA车上的保险丝
—一区 （S1-S23） —二区 （S224-S244） 注意：二区上 的保险丝在电 路图中的标识 方法：如右图 所示
保险丝盒 18
典型汽车电路图识读
插头连接
T5d/3
T17e T5d
19
典型汽车电路图识读
T1h：表示单孔插接件。 插头连接 可拆卸连接（螺栓连接）
53
典型汽车电路图识读
54
典型汽车电路图识读
55
典型汽车电路图识读
7——配线与配线之间的连接器。带插头的配线用符号（ 》）表示，外侧数字表示引脚号码。
丰田电路图举例
56
典型汽车电路图识读
57
典型汽车电路图识读
8——相互关联的系统。 9——地线接地点位置。接地点在电路图中用“▽”符号表
示。
丰田电路图举例
51
典型汽车电路图识读
5——继电器盒。圈内数字表示继电器盒号码，图示继电 器盒号码为1，表示EFI主继电器在1号位置。在圈旁标注 的数字则表示该连接器插座位置代码。
丰田电路图举例
52
典型汽车电路图识读
6——接线盒。圈内数字表示接线盒（J/B）号码，圈旁数 字表示该连接器插座位置代码。接线盒上印上阴影，使其 与其他元件区分。不同的接线盒，用不同的阴影标出，以 便区分。例如图中的3B表示它在3号接线盒内；数字6和15 表示两条配线分别在连接器6和15 丰田电路图举例
典型汽车电路图识读
典型汽车电路图识读
0
典型汽车电路图识读
大众系列车型电路读图方法
1
典型汽车电路图识读
车内的电气系统
点火装置
发电机
保险丝盒
汽车电路分析PPT课件
– 本课程包括汽车电路分析基础、汽车电路图识读、
典型汽车电器电路分析、汽车电路检修、汽车电子电路 图识读等。
–
通过本课程的学习，学生可以掌握汽车电路的组成、
识图方法、电路组成规律，初步掌握识读常见车型汽车
电路图、分析汽车电路的方法，以及测试常用电路功能
和排除故障的技能，为后续课程的学习做好知识储备，
– 1）对于截面积为0.5mm2～0.75mm2的导线，应能承受不 小于79N的静拉力。
– 2）对于截面积为1mm2～6mm2的导线，应能承受不小于 118N的静拉力。
– 3）对于截面积为6mm2以上的导线应承受不小于176N的 静拉力。
•2
– 汽车用蓄电池导线接头分为A型、B型、C型。 – A、B型为压铸铜合金材质， – C型为铜板材质。
线路连接器
通常用带有涂黑的符号表示连接器的插头，没有涂黑 的符号表示连接器的插座；有倒角的符号表示插头、插脚 呈柱状；直角的符号表示插头、插脚为片状。
插接器的拆卸
插接器的脱开方式
• （三）更换端子的步骤
– 在拆下带有端子锁片的插接器的端子之前，需制作专用 工具并按以下步骤操作。
– (1）拔下插接器。 – (2）从插接器上脱开端子。
• （2）低压电缆线的类型和结构。 – 1）铅蓄电池的连接线。此连接线是指汽车上将两只铅 蓄电池相互连接时所用的导线，其标称截面积一般在 4mm2～25mm2范围内，允许载流量为25A～200A， 通常都已制成定型产品，长度有200mm和300mm两种。
– 2）铅蓄电池的搭铁线。铅蓄电池的搭铁线是由铜丝编成 的扁形软导线，两端焊有接线卡，国产定型的搭铁线常见 的有300mm、450mm、600mm、760mm等几种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习情境9 汽车电器线路图的分析
5. 洗涤器工作 点火开关打至点火挡，洗涤器开关处于洗涤挡位置，洗涤器工 作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线插接 器EA3的A10端子(白/蓝线)→点火开关I17的AM1端子→点火开关I17 的IG1端子→1号J/B(接线盒)1C插头的3号端子→20 A熔断器→1号 J/B(接线盒)1A插头的7号端子→洗涤电机W2→刮水器和洗涤器组合 开关C15的8号端子→刮水器和洗涤器组合开关C15的16号端子→仪 表板左支架接地点F搭铁→蓄电池负极。洗涤器工作的同时，将触 发刮水器控制继电器W8工作，使刮水器配合洗涤器工作一段时间。
学习情境9 汽车电器线路图的分析
该系列轿车刮水器和洗涤器的工作电路如下： 1. 刮水器低速工作 点火开关打至点火挡，刮水器开关处于低速挡位置，刮水器低 速工作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线 插接器EA3的A10端子(白/蓝线)→点火开关I17的AM1端子→点火开 关I17的IG1端子→1号J/B(接线盒)1C插头的3号端子→20 A熔断器 →1号J/B(接线盒)1G插头的4号端子→刮水器和洗涤器组合开关C15 的B端子→刮水器和洗涤器组合开关C15的7号端子→刮水器电机W5 的3号端子(蓝/黑线)→刮水器电机W5的1号端子(白/黑线)→仪表板左 内侧E接地点搭铁→蓄电池负极。
LG—浅绿
W—白
GR—灰
P—粉红
V—紫 Y—黄
学习情境9 汽车电器线路图的分析
四、电路图的标示方法 丰田车系电路图的标示方法如图9.3所示。
学习情境9 汽车电器线路图的分析
图9.3 丰田车系电路图的标示方法(一)
学习情境9 汽车电器线路图的分析
图9.3 丰田车系电路图的标示方法(二)
学习情境9 汽车电器线路图的分析
学习情境9 汽车电器线路图的分析
3. 刮水器间歇工作 点火开关打至点火挡，刮水器开关处于间歇挡位置，刮水器间 歇工作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线 插接器EA3的A10端子(白/蓝线)→点火开关I17的AM1端子→点火开 关I17的IG1端子→1号J/B(接线盒)1C插头的3号端子→20 A熔断器 →1号J/B(接线盒)1A插头的7号端子(蓝线)→刮水器控制继电器W8的 2号端子→刮水器控制继电器W8的5号端子(蓝/白线)→刮水器和洗涤 器组合开关C15的4号端子→刮水器和洗涤器组合开关C15的7号端子 →刮水器电机W5的3号端子(蓝/黑线)→刮水器电机W5的1号端子(白 /黑线)→仪表板左内侧E接地点搭铁→蓄电池负极。
图9.2 丰田汽车电路图中各系统的符号及含义
学习情境9 汽车电器线路图的分析
图9.2 丰田汽车电路图中各系统的符号及含义
学习情境9 汽车电器线路图的分析
三、导线颜色 在线路图中，配线颜色用字母代号表示，字母代号的含义见表 9.1。
B—黑 G—绿
L—蓝 O—橙
表 9.1 配 线 颜 色
R—红
BR—棕
学习情境9 汽车电器线路图的分析
学习情境9 汽车电器线路图的分析
任务1 丰田汽车公司电路分析方法 任务2 大众汽车公司电路分析方法 任务3 通用汽车公司电路分析方法
学习情境9 汽车电器线路图的分析
任务1 丰田汽车公司电路分析方法
一、电路图中使用的符号及含义 丰田汽车公司电路图中使用的符号及含义如图9.1所示。
学习情境9 汽车电器线路图的分析
2. 刮水器高速工作 点火开关打至点火挡，刮水器开关处于高速挡位置，刮水器高 速工作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线 插接器EA3的A10端子(白/蓝线)→点火开关I17的AM1端子→点火开 关I17的IG1端子→1号J/B(接线盒)1C插头的3号端子→20 A熔断器 →1号J/B(接线盒)1G插头的4号端子→刮水器和洗涤器组合开关C15 的B端子→刮水器和洗涤器组合开关C15的13号端子→刮水器电机 W5的2号端子(蓝/红线)→刮水器电机W5的1号端子(白/黑线)→仪表 板左内侧E接地点搭铁→蓄电池负极。
五、丰田车系电路分析实例 下面以凌志LEXUS LS400 UCF10系列轿车刮水器和洗涤器、喇 叭电路(见图9.4)为例，介绍丰田车系电路的分析方法。
学习情境9 汽车电器线路图的分析
图9.4 刮水器和洗涤器、转向信号和危险警告、喇叭电路(一)
学习情境9 汽车电器线路图的分析
图9.4 刮水器和洗涤器、转向信号和危险警告、喇叭电路(二)
学习情境9 汽车电器线路图的分析
任务2 大众汽车公司电路分析方法
德国大众系列汽车的电路图与其它系列汽车电路图相比，具有 许多不同之处，它既不同于其他车辆的接线图，也不同于其他车辆 的电路原理图。但在实际上，它却可以看做是电路原理图，而实质 上更接近接线图。
学习情境9 汽车电器线路图的分析
刮水器开关打至间歇挡时，刮水器控制继电器W8的4号端子由 刮水器和洗涤器组合开关C15的12号端子与16号端子通过接地点F搭 铁。刮水器间歇时间由刮水器控制继电器W8来决定。
学习情境9 汽车电器线路图的分析
4. 刮水器停止工作 刮水器开关打至停止挡位置，通过刮水器和洗涤器组合开关 C15的4号端子与7号端子把刮水器控制继电器W8的5号端子与刮水 器电机W5的3号端子连接起来。刮水器开关打至停止挡时，如果刮 水器处在规定的停止位置，刮水器电机W5的5号端子与刮水器电机 W5的1号端子接通，使电机进行能耗制动，刮水器电机停止工作。 如果刮水器处在非规定的停止位置，刮水器电机W5的5号端子与刮 水器电机W5的6号端子接通，由6号端子供电使电机继续工作，直 至刮水器处在规定的停止位置。
学习情境9 汽车电器线路图的分析
图9.1 丰田汽车电路图中使用的符号及含义
学习情境9 汽车电器线路图的分析
图9.1 丰田汽车电路图中使用的符号及含义
学习情境9 汽车电器线路图的分析
二、各系统的符号及含义 全车电路由各独立的系统组成，丰田汽车电路图中各系统的符 号及含义如图9.2所示。
学习情境9 汽车电器线路图的分析
