汽车电器系统基础知识
汽车电气系统概述
汽车电气系统概述1.电源系统：汽车电气系统的电源是由蓄电池提供的。
蓄电池是将化学能转化为电能的装置，它为车辆的启动、照明、点火和其他电子设备提供电力。
蓄电池通常安装在发动机舱内，并通过发动机的曲轴带动发电机进行充电。
2.点火系统：汽车点火系统的主要功能是将电能转换为火花，点燃汽车发动机中的燃料混合物。
点火系统由点火开关、点火线圈和火花塞组成。
点火开关用于控制点火系统的开关，点火线圈将低电压转换为高电压，并将其传递到火花塞，火花塞则通过产生火花点燃气体混合物。
3.灯光系统：汽车灯光系统包括前照灯、尾灯、刹车灯、示宽灯和转向灯等。
这些灯光不仅提供了行车时的照明，还在夜间时增加了车辆的可视性，提供了安全保障。
灯光系统还包括车载电子屏幕和仪表盘上的指示灯。
4.充电系统：汽车充电系统由发电机、整流器和蓄电池组成。
发电机通过机械能转化为电能，将电能传递到整流器进行整流和稳定，然后再将电能储存到蓄电池中。
充电系统为车辆的电路提供电力，同时也为蓄电池充电以保持其电压稳定。
5.控制系统：汽车的控制系统主要包括发动机控制单元（ECU）、车身控制单元（BCU）和防抱死制动系统（ABS）等。
这些控制单元通过传感器检测车辆的状态和行驶条件，并根据预设的程序进行计算和控制，以确保车辆的正常运行和安全性。
6.辅助设备：汽车电气系统还包括辅助设备，如空调、音响和导航系统等。
这些设备通过消耗电能为车辆提供额外的功能和舒适性。
总之，汽车电气系统是现代车辆不可或缺的一部分。
它为汽车提供了动力、控制和各种辅助功能，保证了车辆的正常运行和驾驶的安全性。
随着科技的进步和电气系统的不断发展，汽车电气系统也在不断完善和创新，为车辆的性能和功能带来了更大的提升。
(完整word)汽车电器基础知识

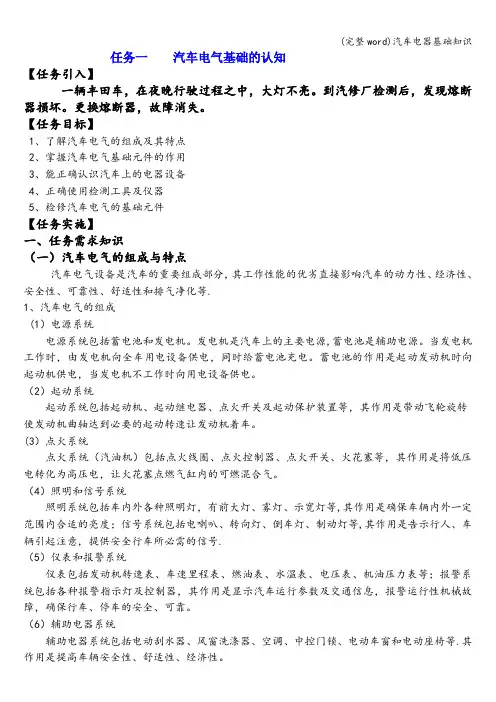

任务一汽车电气基础的认知【任务引入】一辆丰田车，在夜晚行驶过程之中，大灯不亮。
到汽修厂检测后，发现熔断器损坏。
更换熔断器，故障消失。
【任务目标】1、了解汽车电气的组成及其特点2、掌握汽车电气基础元件的作用3、能正确认识汽车上的电器设备4、正确使用检测工具及仪器5、检修汽车电气的基础元件【任务实施】一、任务需求知识（一）汽车电气的组成与特点汽车电气设备是汽车的重要组成部分，其工作性能的优劣直接影响汽车的动力性、经济性、安全性、可靠性、舒适性和排气净化等.1、汽车电气的组成(1）电源系统电源系统包括蓄电池和发电机。
发电机是汽车上的主要电源,蓄电池是辅助电源。
当发电机工作时，由发电机向全车用电设备供电，同时给蓄电池充电。
蓄电池的作用是起动发动机时向起动机供电，当发电机不工作时向用电设备供电。
（2）起动系统起动系统包括起动机、起动继电器、点火开关及起动保护装置等，其作用是带动飞轮旋转使发动机曲轴达到必要的起动转速让发动机着车。
(3）点火系统点火系统（汽油机）包括点火线圈、点火控制器、点火开关、火花塞等，其作用是将低压电转化为高压电，让火花塞点燃气缸内的可燃混合气。
（4）照明和信号系统照明系统包括车内外各种照明灯，有前大灯、雾灯、示宽灯等,其作用是确保车辆内外一定范围内合适的亮度；信号系统包括电喇叭、转向灯、倒车灯、制动灯等,其作用是告示行人、车辆引起注意，提供安全行车所必需的信号.（5）仪表和报警系统仪表包括发动机转速表、车速里程表、燃油表、水温表、电压表、机油压力表等；报警系统包括各种报警指示灯及控制器，其作用是显示汽车运行参数及交通信息，报警运行性机械故障，确保行车、停车的安全、可靠。
（6）辅助电器系统辅助电器系统包括电动刮水器、风窗洗涤器、空调、中控门锁、电动车窗和电动座椅等.其作用是提高车辆安全性、舒适性、经济性。
（7)电子控制装置电子控制装置由电子控制燃油喷射装置、巡航控制系统、自动变速器和防抱死制动装置等组成。
汽车电气系统基础知识
汽车电气设备采用低压直流供电，柴油车大多采用24伏直流 供电，汽油车大都采用12伏直流电压供电。
1.2 汽车电气设备电路 组成
•
汽车电气系统主要由电源、
行驶途中的应急修理，可用细导线代替熔断器。一旦 到达目的地或有新熔断器时，应及时换上。 注：⑴ 更换熔断器，一定要用与原规定相同的熔断器。汽 车上增加用电设备时，不要随意改用容量大的熔断器， 最好另外再安装熔断器。 ⑵ 熔断器熔断，必须真正找到故障原因，彻底排除隐患。 ⑶ 熔断器支架与熔断器接触不良会产生电压降和发热现 象。如发现支架有氧化现象或脏污必须及时清理。
同一种车型的线束在制造厂里按车型设计制造好后， 用卡簧或绊钉固定在车上的既定位置，其抽头恰好在各 电气设备接线柱附近位置，安装时按线号装在其对应的 接线柱上。各种车型的线束各不相同，同一车型线束按 发动机、底盘和车身分多个线束。
1.2.2 开关装置
图1.3
汽车上所有用 电设备的接通和 停止，都必须经 过开关控制。对 开关的要求是坚 固耐用、安全可 靠、操作方便、 性能稳定。
为保证一定的机械强度，一般低压导线截面积不小于 0.5mm2。
1.2.1 汽车线束
• 1. 汽车用电线
• ⑴ 导线截面积的正确选择 • 下表为各种铜芯导线标称截面积的允许载流量。
铜芯电线
截面积
0.5
（mm2）
0.7 5
1.0
1.5
2.5
4
6
10
16
25
35
50
载流量 （60%）
汽车电器系统认知与检修劳动教育

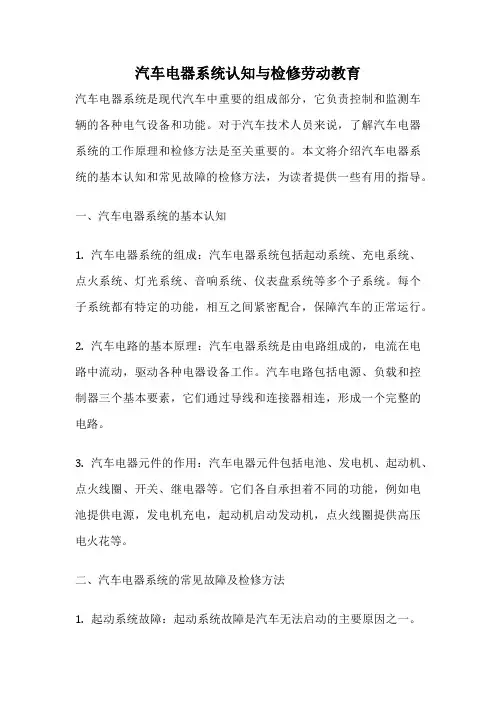

汽车电器系统认知与检修劳动教育汽车电器系统是现代汽车中重要的组成部分，它负责控制和监测车辆的各种电气设备和功能。
对于汽车技术人员来说，了解汽车电器系统的工作原理和检修方法是至关重要的。
本文将介绍汽车电器系统的基本认知和常见故障的检修方法，为读者提供一些有用的指导。
一、汽车电器系统的基本认知1. 汽车电器系统的组成：汽车电器系统包括起动系统、充电系统、点火系统、灯光系统、音响系统、仪表盘系统等多个子系统。
每个子系统都有特定的功能，相互之间紧密配合，保障汽车的正常运行。
2. 汽车电路的基本原理：汽车电器系统是由电路组成的，电流在电路中流动，驱动各种电器设备工作。
汽车电路包括电源、负载和控制器三个基本要素，它们通过导线和连接器相连，形成一个完整的电路。
3. 汽车电器元件的作用：汽车电器元件包括电池、发电机、起动机、点火线圈、开关、继电器等。
它们各自承担着不同的功能，例如电池提供电源，发电机充电，起动机启动发动机，点火线圈提供高压电火花等。
二、汽车电器系统的常见故障及检修方法1. 起动系统故障：起动系统故障是汽车无法启动的主要原因之一。
故障可能出现在起动机、电池或相关的电路连接上。
检修方法包括检查电池电压、清洁和检查起动机电机、检查电路连接是否松动或损坏等。
2. 充电系统故障：充电系统故障会导致电池电量不足，影响汽车的正常使用。
常见的故障原因包括发电机故障、电池腐蚀、电池线路损坏等。
检修方法包括检查充电电压、清洗电池终端、检查电池线路是否正常等。
3. 点火系统故障：点火系统故障会导致发动机无法正常工作，例如无法启动或抖动不稳。
故障原因可能包括点火线圈故障、火花塞磨损、点火线路损坏等。
检修方法包括检查点火线圈电阻、更换火花塞、检查点火线路是否正常等。
4. 灯光系统故障：灯光系统故障会影响行车安全，例如大灯无法亮起或闪烁。
故障原因可能是灯泡烧坏、灯泡座氧化、电路连接松动等。
检修方法包括更换灯泡、清洁灯泡座、检查电路连接是否正常等。
汽车电路电器知识点总结
汽车电路电器知识点总结汽车电路电器是指汽车中用于传输电能和控制电器设备的系统。
它是汽车的神经系统，是汽车的动力和驾驶控制的基础，也是汽车舒适性和安全性的保障。
汽车电路电器包括发电机、蓄电池、起动机、点火系统、照明系统、车辆诊断系统、电子控制单元以及各种传感器和执行器等组成。
一、汽车电路电器的基本知识1.1 电路的基本原理电路是指电能在导电材料中传输的路径。
汽车电路主要由电源、负载和导线组成。
电源是提供电能的设备，一般是指蓄电池或发电机。
负载是消耗电能的设备，如车灯、电动机等。
导线是传输电能的通道，一般采用导电性能良好的金属材料。
1.2 电路的分类汽车电路根据功能和电压的不同可以分为多种类型，如动力电路、照明电路、仪表电路、音响电路等。
根据电压的不同，又可以分为12V电路和24V电路。
1.3 电器的基本知识电器是指用来控制电流的设备，如继电器、断路器、开关等。
在汽车电路中，电器起到了开关、保护、控制和转换电能的作用。
1.4 电路图的读取汽车电路图是描述汽车电路连接、元件及工作原理的图表。
汽车电路图的读取对于排除故障、检修和维护工作非常重要。
汽车电路图可以分为整车电路图和单独电路图。
整车电路图包括整车总线电路、整车照明电路、整车仪表电路等。
二、汽车电路电器的检修与维护2.1 电路故障的检修汽车电路可能会出现断路、短路、发热、异常工作等故障。
出现故障时，需要通过仪器测量、电路图分析、元件更换等方法进行排除。
检修汽车电路需要掌握正确的仪器使用方法，熟悉汽车电路图和元件工作原理。
2.2 电路元件的更换汽车电路中的元件包括保险丝、继电器、传感器、电动机、发电机、起动机等。
当元件故障时，需要及时更换。
更换元件需要注意选用合适的规格和型号，严格按照电路图接线。
2.3 电气设备的安装与调试安装电气设备需要严格按照安装说明书进行，合理布线，固定可靠，防水防尘。
安装后需要进行调试，验证设备的工作是否正常。
例如，安装车载视频系统、音响系统、GPS导航系统等。
汽车电器基础知识培训
汽车电器基础知识培训汽车电器是现代汽车中不可或缺的重要组成部分，它们为汽车的正常运行提供必要的电力支持，而对于驾驶员和乘客来说，了解汽车电器的基础知识显得尤为重要。
本文将介绍汽车电器的基本概念、常见问题及其解决方法，以便为广大车主和相关从业人员提供有益的指导。
一、汽车电器的基本概念1.1 汽车电器的分类汽车电器可以分为辅助电器和主要电器两大类。
辅助电器包括空调、音响、导航系统等，它们为驾驶员和乘客提供舒适和便利；而主要电器主要负责汽车的启动、照明、仪表盘显示等核心功能。
1.2 汽车电器的工作原理汽车电器的工作原理主要依赖于汽车电池和发电机。
电池为汽车提供直流电，而发电机则通过转动机械能产生交流电。
电器系统通过电线和继电器将电能传输到各个系统和设备，从而实现汽车的各项功能。
二、常见问题及解决方法2.1 电池问题电池是汽车电器系统的重要组成部分，常见的问题包括电池电量不足、电池漏液等。
当发现电池电量不足时，可以通过充电或更换电池的方式解决；而对于电池漏液的问题，则需要及时清洁电池和更换漏液电池。
2.2 灯具故障汽车灯具的故障是车辆行驶中常见的问题之一。
当发现灯泡短路或熄灭时，可以通过更换新灯泡或检修灯泡接触器来解决。
此外，定期检查和清洁车灯的镜片也能保持良好的照明效果。
2.3 电路故障汽车电路故障可能导致仪表盘显示异常、车辆无法启动等问题。
对于电路故障，我们可以通过检查和更换保险丝，修复电线接触不良的问题，以及及时处理电路短路等情况来解决。
三、相关安全注意事项3.1 电器维修注意事项由于汽车电器系统涉及到较高的电压和电流，为了确保个人安全，对于电器的维修需谨慎操作。
建议车主在没有相关专业知识和经验的情况下不要自行进行复杂的电器维修，可寻求专业技术人员的帮助。
3.2 定期检查和维护为了保持汽车电器系统的良好工作状态，车主应定期检查并清洁电池、灯具以及相关电路。
此外，注意不要在长时间停车后仍然挂载大功率电器设备，以免造成电池电量不足。
汽车电气知识点
汽车电气知识点第一章汽车电路基础知识1、汽车电气系的组成：由电源部分、用电设备、配电装置三部分组成。
2、电源包括蓄电池和发电机。
蓄电池在起动发动机时向起动机供电，并在发电机不工作时向用电设备供电；发电机工作时，向全车用电设备供电，同时给蓄电池充电。
3、汽车电气系的特点：低压、直流、单线制、负极搭铁、并联连接、设有保险装置、线路区分颜色并编号。
4、汽车上各种电气设备所用的连接导线，可根据用电设备的负载电流大小选择导线的截面积。
通电电流越大，导线越粗。
5、选择导线的因素有：绝缘、通电电流的大小和机械强度。
第二章蓄电池1、蓄电池的组成：主要由极板、隔板、外壳、联条、接线柱组成。
2、极板由栅架（骨架）和活性物质组成。
加锑的目的是提高栅架的机械强度和铸造性能。
3、正极板是暗棕色的（Pbo2）、负极板是深灰色的（Pb）。
4、在每个单格电池中，负极板总比正极板多一片。
5、隔板的作用是使正负极板尽量靠近又不至于短路，缩小蓄电池的体积，防止极板变形和活性物质脱落。
安装时带有沟槽的一面应朝向正极板。
6、铅蓄电池的型号Q---起动型铅蓄电池 A---干荷电 H---湿荷电W---免维护 S---少维护 I---激活式M---密闭式 J---胶制电解液 G---高起动率S---塑性外壳 D---低温起动性好例如：6-Q-105表示6个单格电池串联，额定电压12V，额定容量105A·h的普通起动型铅蓄电池。
6-QAW-100表示6个单格电池串联，额定电压12V,额定容量100A·h的干荷电、免维护起动型蓄电池7、在相同条件下，内阻越小，输出的电流越大，其负载能力越大。
8、蓄电池的内阻为极板电阻、电解液电阻、隔板电阻、铅连接条和极柱电阻的总和。
9、极板电阻随极板上的活性物质的变化而变化，充电后电阻变小，放电后电阻变大，特别是在放电结束后，由于活性物质转变为PbSO4，电阻大大增加。
10、隔板电阻因所用材料而异，木质隔板比微孔橡胶隔板和微孔塑料隔板的电阻大。
汽车电器技术知识点总结
汽车电器技术知识点总结1. 汽车电器系统概述汽车电器系统是整个汽车电气系统的一部分，主要由蓄电池、发电机、起动机、点火系统、照明系统、车身电气系统和电子设备等组成。
它的作用是提供电能，用来点火、起动发动机、供电照明和其他电子设备。
汽车电器系统的性能和可靠性对汽车的正常运行和安全行驶起着重要作用。
2. 蓄电池蓄电池是汽车电器系统的核心部件之一，主要用于储存电能，作为汽车启动、供电及辅助系统的电源。
蓄电池的容量、电压和循环寿命是评价其性能好坏的重要指标。
在使用过程中，需要定期检查蓄电池的电解液和充电状态，以确保其正常工作。
3. 发电机发电机是汽车的电源装置，通过机械能转换为电能，为蓄电池充电，并为整个车辆提供电能。
发电机通常由定子、转子、整流子和电刷等部件组成，通过转动产生电流，并通过整流器转换为直流电。
发电机的额定功率、输出电压、转速范围和稳压性能是评价其性能的重要指标。
4. 起动机汽车的起动机主要用于启动发动机，将电能转换为机械能，使发动机能够正常启动。
起动机通常由电动机、齿轮箱、开关和保险丝等部件组成，通过发电机蓄电池提供的电能来转动发动机，使其在空气和燃油的混合物爆炸推动下正常启动。
起动机的功率、扭矩和启动速度是评价其性能的重要指标。
5. 点火系统汽车的点火系统主要负责点火、燃烧和供电，使发动机正常工作。
点火系统通常由点火线圈、点火塞、点火线和点火开关等部件组成，通过电源系统提供的电能来产生高压电流，从而点火燃烧混合气体。
点火系统的点火能量、点火顺序和点火时间是评价其性能的重要指标。
6. 照明系统汽车的照明系统主要用于在夜间或恶劣天气条件下提供可见性，同时也用于标记和提示车辆的位置和行驶方向。
照明系统通常包括前照灯、后照灯、示宽灯、转向灯、刹车灯、逆光灯和前/后雾灯等部件。
照明系统的亮度、色温和寿命是评价其性能的重要指标。
7. 车身电气系统汽车的车身电气系统主要用于辅助和增强汽车的功能性能，包括电动窗、电动锁、电动天窗、电动座椅、空调控制等。
汽车电器设备构造与维修第一章 汽车电器系统基础知识
三、电磁干扰(EMI)
电磁干扰产生于大电流部件和导体。 典型情况 是点火和充电系统将产生最大的电磁干扰，如果 电磁干扰不被抑制， 则会严重影响半导体元件， 并在收音机中明显听出干扰的声音，这在公交车 棚顶扬声器上经常会听见。特别是当汽车加速时, 电磁场增大, 会产生更大的干扰。 轿车的点火和 充电系统在设计中充分考虑到了对电磁干扰的抑 制，例中在点火系统或发电机上设置滤波电容器。
图1—17光电耦合器件原理
二、晶体管（三极管）
图1—18光敏晶体管符号和光电耦合器件
二、晶体管（三极管）
图1—19单路双列直插、单路双列贴片和双路直插光电耦合器件
三、场效应管
图1—20场效应管和场效应管符号
第三节 电阻、电容和电感
一、电阻
图1—21电子电路中常见各种电阻外形图
一、电阻
表1—1电阻的色标法
图1—13晶体管的基本工作原理图和不同晶体三极管的符号
二、晶体管（三极管）
图1—14晶体管的外形：从左至右依次为大功率、小功率、小功率、中功率和贴片晶体管
二、晶体管（三极管）
图1—15三脚管可能不是三极管
二、晶体管（三极管）
图1—16金属封装和塑料封装的达林顿管及管内电路
二、晶体管（三极管）
一、晶体二极管
图1—9金属封装的整流二极管、普通二极管、玻璃封装的贴片二极管、塑料封装的 贴片二极管
一、晶体二极管
图1—10发电机三相整流桥电路和整流桥
一、晶体二极管
图1—11发光二极管和光电二极管
一、晶体二极管
图1—12玻璃封装直插稳压管、玻璃封装的贴片稳压管外形、塑料封装的贴片稳压管
二、晶体管（三极管）
一、线圈类元件
图1—40三线滑动变阻型传感器反馈电动机位置 图1—41永磁直流伺服电动机执行外形
汽车电气知识点总结
汽车电气知识点总结一、汽车电气系统基础知识1.1 电气系统的作用汽车电气系统是汽车的重要组成部分，它主要负责提供电力以驱动各种电动设备，包括发动机的启动、照明系统、空调系统、音响系统等。
同时，电气系统还负责为车辆的控制系统提供电能，如发动机控制单元、防抱死刹车系统等。
1.2 电气系统的构成汽车电气系统由电源系统、充电系统、起动系统、点火系统、照明系统、保险丝盒和接线端子等部分组成。
1.3 电气系统常见故障电气系统常见故障包括电瓶失灵、充电系统故障、起动系统故障、点火系统故障以及线路短路等问题。
这些故障可能导致发动机无法启动、车辆动力不足、照明系统失效等严重问题。
二、汽车电气系统中的重要部件2.1 电瓶电瓶是汽车电气系统的重要部件，主要负责提供启动电流和为各种电器设备供电。
电瓶的选择和维护对车辆的性能和寿命有着重要的影响。
2.2 发电机发电机是汽车充电系统的核心部件，它主要负责为电瓶充电。
发电机的工作状态对车辆各个系统的正常运行起着关键作用。
2.3 起动电机起动电机是汽车启动系统的关键部件，它主要负责转动发动机以使其启动。
起动电机的性能和可靠性直接影响车辆启动的快速性和稳定性。
2.4 点火系统点火系统是汽车发动机的关键部件，它主要负责引发燃油混合气的爆炸，从而推动活塞运动。
点火系统的性能对发动机的燃烧效率和功率输出有着重要影响。
2.5 灯具系统汽车的照明系统包括前照灯、尾灯、转向灯等，它们对行车安全和舒适性起着重要作用。
照明系统的故障可能导致夜间行车困难和交通事故。
三、汽车电气系统的故障诊断和维修3.1 故障诊断技术汽车电气系统的故障诊断是车辆维修中的重要内容，包括故障检测、故障定位和故障原因分析等。
常用的故障诊断技术包括多用途示波器、电压表、电流表等。
3.2 故障维修技术汽车电气系统的故障维修主要包括维修和更换故障元件、处理电气线路故障、调整和校正电气系统等。
在进行维修工作时，需要遵循相关的操作规程和安全注意事项。
汽车电器系统基础知识共44页
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
汽车电器系统基础知识
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比

Thank you
汽车电器系统基础知识
1、 2、易熔线 3、
1.2.4 保险装置 符号
实物
1、 2、 3、断路器
1.2.4 保险装置 符号
实物
1.2.5 继电器
继电器是利用电磁或机电原理及其他方法，实现自动接通或切断一对或多对触点，以完成 用小电流控制大电点继电器工作原理
用以连接线束，形成电气线路中的配电盒（或称中央接线盒）。
1、开关的符号（表1.2）
1.2.3 开关装置
各种开关在电路图中的符号
1、开关的符号（图1.3）
各种开关在电路图中的符号
各种开关在电路图中的符号
各种开关在电路图中的符号
各种开关在电路图中的符号
各种开 关在电 路图中 的符号
1、档位 2、表示方法
举例 点火开关
点火开关的图形符号
点火开关的 图形符号表示法
点火开关的表格表示法
举例 灯开关 在图上标出的是空位状态！
在图上标出的是空位状态！
在图上标出的是空位状态！
举例 刮水器的开关
奥迪刮水器的开关
举例 组合开关
1、熔断器 2、 3、
1.2.4 保险装置 符号
实物
熔断器（保险丝）
、ON
、START
。
思考题
5、导线颜色代号 6、继电器的作用是什么？ 7、汽车电路中常见控制、保险装置有哪些？
3、配电装置
综合配电盒（箱） 继电器 、保险装置、插接器
电路开关 导线线束等
小结
汽车电路特点： 单线制、负极搭铁两个电源、低压直流、用电器并联
汽车电路组成： 电源、用电器、中间装置（导线，开关、继电器、保险装置、连接器等）
汽车电源 中间装置 用电设备
图1-1 广州本田雅阁轿车点烟器电路
维修汽车电器知识点总结
维修汽车电器知识点总结随着科技的发展，汽车已经成为人们日常生活中不可或缺的一部分。
而汽车电器作为汽车的重要组成部分，起着关键的作用。
掌握汽车电器的知识点，不仅对于车主来说是必要的，对于专业的汽车维修人员来说更是至关重要。
一、汽车电器的基础知识1. 电路原理：掌握汽车电路的基本原理是了解汽车电器知识的基础。
汽车电路通常由电源、导线、负载等组成。
电源包括车辆电瓶和发电机，导线负责传导电流，负载指的是电器设备。
2. 电压和电流：了解汽车电器中常见的电压和电流数值，比如12V电压和5A电流。
同时，还需要了解汽车电瓶的额定电压和容量。
3. 电器元件：掌握常见的汽车电器元件，包括保险丝、继电器、电瓶、发电机、电机等。
了解元件的工作原理和故障处理方法。
二、汽车电器系统的故障排查与维修1. 现象描述：在排查汽车电器故障时，首先需要清晰地描述出现的现象，比如出“发动机无法启动”、“车灯无法亮起”等。
2. 排查原因：根据出现的现象，进一步分析可能的原因。
常见的汽车电器故障有电瓶没电、线路断开、元件烧坏等。
3. 测量手段：使用多用途表、电流表等工具测量电压和电流数值，对可能故障的元件进行检测。
4. 故障处理：根据故障现象和测量结果，进行针对性的维修处理。
比如更换故障元件、修复线路等。
5. 故障预防：定期检查和保养汽车电器系统，确保其正常工作。
注意保持电器连接端的清洁和良好接触。
三、常见汽车电器故障及处理方法1. 电瓶故障：电瓶是汽车电器系统的重要组成部分，故障时常导致发动机无法启动。
处理方法包括更换电瓶、检查充电系统、清洁电瓶端子等。
2. 灯光故障：车灯、刹车灯等灯光故障是常见的问题。
可以通过更换灯泡、检查灯泡接触点、检查线路等方式进行处理。
3. 空调故障：空调不制冷或制热效果不好也是常见问题。
处理方法包括检查压缩机、清洗散热器、检查冷却液等。
4. 电动窗故障：电动窗升降功能失效通常是电动窗开关或电动机故障导致。
可以尝试更换开关或电动机来修复问题。
汽车电器基础知识
组合仪表
• 发动机故障指示灯 该指示灯代表发动机系统的故障，如在点火后或行驶过程
中该灯常亮不灭或闪动，则代表管理系统检测到了发动机故障。 • 水温报警指示灯
点火启动时车载系统会检测冷却液的状态，无问题时此灯 迅速熄灭 。 • 制动系统故障指示灯
汽车电器基础知识
目录
一、汽车电器系统 1. 汽车供电系统 2. 起动系统 3. 点火系统 4. 组合仪表 5. 照明信号与辅助电器系统 6. 汽车电路 二、发动机电子控制技术 1. 发动机电子控制技术 2. 汽车防抱死系统 3. 安全气囊与安全带控制系统 4. 电子控制力动力装向系统 5. CAN总线技术
该灯如果亮起不灭，则代表前轮刹车片已磨损至该更换的 程度，或者制动液不足。 • 油量报警指示灯
该灯亮起表示油量不足，需尽快加油。 • 机油压力报警指示灯
点火启动时车载系统会检测机油的状态，无问题时此灯迅 速熄灭。 • 车门未关报警灯
有车门未关时灯亮起。 • 危险警告灯
当汽车发生故障或遇其他紧急情况时，用来向周围行人、车辆 或交警报警，接通报警灯开关，所有的转向信号灯均同时闪烁
的运行性能没有影响,但随着人们对享受的要求越来越高,汽车 制造商也日益重视轿车的音响设备,并将它作为评价轿车舒适性 的依据之一.
目前汽车音响的音质处理已经朝数码技术发展.高级汽车音 响带有SAT数码音响、DSP(数码信号处理器)、MP3技术，形成了 数字化、逻辑化、大功率的立体声系统 音响系统一般由主机、扬声器和天线组成。
• 发电机
汽车电源系统
发电机是汽车上的主要电源装置，由发动机驱动。它在正常工作
汽车电器基础知识
同样的，水流较小的原因:
内壁粗糙、弯曲 长度较长 横截面积较小
影响电阻的因素
影响电阻的因素有: 材料 长度 横截面积
电阻是材料本身的特性，材料确定后， 在电路中不会随电流、电压的变化而 变化
影响电阻大小之因素
电阻定律：
R＝ρ
A
ρ：电阻系数，与材料有關；l：長度；A：截面积。 材料种类：良好的导体，如金，银，铜等金屬，具有较低的电阻
电路的工作状态
（三）短路 短路就是电源未经负载而直接由导线（导体）构成 通路，电路中电流比通路时大得多，可能烧坏电源和其 他设备。
电磁理论
通电线圈产生磁场
磁场中运动的线圈产生感应电动势； 或， 运动的磁场可以使其中的线圈产生感应电 动势。 总之，切割磁力线可以产生感应电动势。
继电器
一般情况下，汽车上使用的操纵开关的触点容量较小 ，不能直接控制工作电流较大的用电设备，常采用 继电器来控制它的接通与断开。
电阻
在电路上将通过电路阻力的大小称为电阻。 联入电路有三种不同的情况：
电阻符号： R
单位： 欧姆
单位表示： W
电流的形成
电荷的定向运动称为电流。
电流
以水流为例：电流相当于流经水管的流量
电流
在电路上,将单位时间内流过电路的电子数量称为电流
电流符号： I
单位：
安培
单位表示： A
电流的方向
1.规定以正电荷移动的方向为电流的方向。
继电器
继电器
继电器
控制系统 控制线路
线路图 蓄电池
磁场
保护系统 工作线路
用电器
继电器
当控制线路中没有通电时，工作线路中第3和第5通道之间也没有电流通 过。但是在工作线路中的第3和第4通道之间有电流通过。
汽车电器系统基础知识
空调控制系统
控制系统组成
控制系统由传感器、执行器和控制器组成，传感器用于检测 温度、湿度等参数，执行器负责调节风量、温度等，控制器 则是整个控制系统的核心。
控制方式
手动控制和自动控制两种方式，手动控制需要驾驶员手动调 节温度和风量，自动控制则根据传感器检测到的温度和湿度 等参数自动调节。
空调系统维护与常见故障排除
照明与信号系统
包括前照灯、雾灯、转向灯等照明设备和喇叭等信 号设备，用于提供照明和发出信号。
仪表与显示系统
包括各种仪表、指示灯和显示屏等，用于显示车 辆状态和故障信息。
辅助电器系统
包括电动门窗、座椅调节器等，用于实现汽车的舒适性 和便利性功能。
汽车电器系统发展历程
初始阶段
早期的汽车仅包含最基本的电器 部件，如点火线圈和车灯。
02
汽车电器系统包括电源系统、起 动系统、点火系统、照明与信号 系统、仪表与显示系统以及辅助 电器系统等。
汽车电器系统组成
电源系统
包括蓄电池、发电机、调节器等部件，主要 功能是向全车用电设备提供直流电源。
起动系统
由起动机和起动控制电路组成，用于启动发动 机。
点火系统
由点火线圈、火花塞等组成，用于产生高压电火 花，点燃发动机气缸内的混合气。
蓄电池的工作原理是通过化学反应将 化学能转化为电能，同时将电能转化 为化学能存储起来。
蓄电池通常为铅酸电池，由正负极板、 电解液、外壳和其他附件组成。
蓄电池的电压和容量是衡量其性能的 重要参数，容量决定了蓄电池能够提 供的电能的大小，电压则决定了电能 的品质。
发电机
发电机是汽车电源系统的另一个重要组成部分，主要 负责提供电能。
车内照明与照明，便 于阅读或化妆等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁关系
• 电磁效应 • 安培右手法则 • 自感与互感
• 电磁感应：磁场的变化产生电流
• 法拉第电磁感应定律 • 楞次定律 • 弗莱明右手定则 • 弗莱明左手定则
• 霍尔效应
汽车电气基本元件
• 二极管和三极管 • 开关 • 继电器 • 电路保护装置 • 插接器 • 导线
二极管
• 单方向导通 •硅 • 汽车常用的硅二极管是交流发电机整流
• 脉冲 • 占空比的不同 • 窄幅波、宽幅波 • 搭铁端控制与电源端控制 • 模拟信号、数字信号 • 三角波与锯齿波
脉冲信号表示
线束分布图
东风EQ1090汽车总电气线路图
点火系统电路图
点火开关中的MPMT开关
水银开关
线圈的电磁作用使继电器的触点 闭合
继电器在喇叭电路中用作大电流 开关
4引脚继电器
5引脚继电器
测试继电器线圈的连通性
测试继电器触点的连通性
电路保护装置
• 熔断器（保险丝） • 易熔线 • 断电器
熔断器盒中的熔断器
三种熔断器
熔断器盒盖三标有熔断器的详细 信息
• 磁力线的数量称为磁通量 • 磁通密度：单位面积内，垂直通过的磁力线数
目 • 磁化 • 磁阻：磁场分布中的磁力线总是寻找一条磁阻
最小的回路。（继电器、电磁阀） • 磁性变态：磁铁处于常温的磁性达到768℃时
失去，此温度称居里温度。
磁的概念及其在汽车上的应用 （续）
• 涡流：当铁心上的磁场因为电流的改变或 是因为运动而产生变化时，在铁心上会 感应出一个反向电压，此感应所生成的 电流会在铁心内流动——涡流制动器
电容
• 充电：储存电脑 • 放电 • 控制电路：滤波、耦合电路
电磁原理
• 磁场基本概念： • 最强处在两极 • 磁场内部的磁力线，封闭、不相交，任
何一点之切线方向即是该点磁场方向 • 磁场强度较大者，其磁力线亦较密，磁
场最强处在两极 • 磁力线有弹性，排他性。故异性相吸，
同性相斥
磁的概念及其在汽车上的应用
电路中使用10A～50A，汽车电子电路中 常用的是数十mA小容量二极管。 • 稳压管 • 发光二极管
三极管
• 关作用 • 放大作用
单刀单掷开关（SPST）
SPST开关设计来实现瞬时接触
单刀双掷开关（SPDT）
前照灯电路中的SPDT调光器示意 图
熔断器保护整个并联电路
单独的熔断器保护并联电路的支 路
手动断路器
自动断路器
连接器
汽车导线颜色代码
导线颜色 黑 白 红 绿 黄 棕 蓝 灰 紫 橙
代号
B
W
R
G
Y Br BL Gr V
O
基本波形
• 直流波与交流波 • 发波与脉冲 • 三角波与锯齿波
稳定直流波和脉动直流波
周期、频率和振幅
基本电子元器件
• 电阻 • 电容 • 电磁原理 • 电感 • 基本波形
固定电阻
• 稳定和调节电路中的电流和电压，其次 还有限制电路电流、降低电压、分配电 压等功能。
• 碳膜、金属氧化膜、绕线电阻
可变电阻
• 不连续可变电阻和连续可变电阻 • 电位计（节气门、空调调整、电动座椅
位置） • 热敏电阻（空调、冷却液） • 光敏电阻（前照灯自动开灯系统）
• T：当波形出现规律性变化时，波形重复 出现一周，完成一次循环所需的时间。
• f：一秒钟内产生的周期数 • 振幅：正峰值、负峰值、峰－峰值
交流电
• 方向、极性交变 • 电压、电流随时间变化 • 适于变压 • 易于作放大 • 可作为放大器的信号输入及输出
方波与脉冲
• 方波：边缘之上下变化急速，且呈周期 性出现的矩形波
