电子密码锁用户手册QL801A 单芯片智能电子密码锁芯片
MCU-801A快速使用手册V1.1
MCU801A快速使用手册一. 外型及尺寸：1．整体2．底部卡口二. 端子接线定义1．前面板DEBUG口接线注意：与电脑串口相接要2—3交叉2．后面板a. 电源接线端子定义 电源接线端子 Pin 1 Pin2 Pin3AC 85~264V/DC 85~370VL(DC+) N(DC-) G(Ground)b. DI/DO 端口定义c . 串口端子接线定义Pin Pin 1 2 3 4 5RS-232 RXD CTS TXD RTS SGRS-422 TX+ TX- RX+ RX- SGRS-485 NC NC DATA+ DATA- SGPin1 Pin2 Pin3 Pin4DO (12A/120V AC 或 12A/30VAC/DC 或7A/250V AC)DO1+ DO1- DO2+ DO2-DI (24V DC)DI1+ DI1- DI2+ DI2-三．硬件参数：CPU 高效能核心处理器IDT266MHz 32bit RISCFlash容量8MBytes，用户可用5M，可扩充Flash(512M)DDR RAM 128MBytesEEPROM 8KBytes网口10/100M RJ45*4,全双工自适应网口串口配置8Ports,TB5 ,RS232/RS422/RS485软件可选,内建光电隔离保护配置方式Windows下软件配置，Web页面或Telnet方式配置相关参数开发环境Red-Hat Linux 9.0,内部系统运行Mips-Linux带MMU内存管理，提供C/C++语方开发包,方便开发和编程两路DI/DO（DO带继电器输出）重置内建重置键自动恢复出厂设置硬件狗提供软硬件狗，用户可自定义时钟内嵌实时时钟电源要求电压输入AC85~264V/DC85~370V外观尺寸287mm(W)*224mm(D)*44mm(H)环境操作温度0~60℃存储温度-40~70℃相对湿度20~90%无凝结。
智安保 用户手册说明书
智安保用户手册一产品外观图：门外门内上滑盖指纹头触摸显示屏唤醒键（触摸上电）应急电源接口刷卡区机械钥匙插口下滑盖复位键反锁钮初始化键接口远程开锁功能开关碱性电池个二注意事项：新安装完指纹锁后，建议至少登记一位管理员。
锁正在比对或登记或删除等操作时，禁止人为卸掉电池。
卸电池前，请确认锁处于非工作状态。
电池使用时间不宜过长，一般建议半年至少换一次电池。
请不要使用劣质的电池。
本锁使用节号高能碱性电池，更换时请使用正规的品牌电池。
当第次提示“电量不足”时，根据不同的电池容量还可开门次左右；此时应及时更换电池，以免因电池耗尽带来使用不便（当连续次提示“电量不足”时，将无法再开门）。
验证错误次后，设备鸣报警音；秒钟后设备自动关机。
非法验证次数可在“系统设置” “参数设置”的菜单中修改，范围为。
三产品特点：⏹ 指纹密码卡选配机械钥匙手机五种开锁方式，便于不同年龄段用户使用。
⏹ 不同权限的所有用户登记的总指纹数、总密码数需小于或等于各自的满容量，总卡数需小于或等于。
⏹ 支持不同开锁方式任意组合的双重验证，使门锁更为安全⏹ 全彩寸触摸屏，触摸操作，方便使用⏹ 支持盘上传下载用户数据。
⏹ 高达十万次使用寿命的电控锁体。
⏹ 每把门锁加密匹配绑定，前后面板采用军工级加密技术，保护信息安全及防止黑客开锁。
⏹ 电控开锁系统后置，即使前面板被破坏也完全无法技术开锁⏹ 关门即上锁，在门内旋转反锁钮实现反锁。
反锁钮转动后，在锁舌弹出状态下不能开锁；反锁钮转动后，在锁舌缩回状态下不能上锁。
⏹拆锁报警：隐蔽式拆机报警。
将前面板背部电路板上的拨码开关（标有的元器件）拨至向下（即打开防拆报警），如果前锁面被拆下或未固定好会一直报警。
该拨码开关出厂默认向上（即防拆报警关闭）。
⏹锁初始化：使用撞针按住后面板的“”键，并轻触一下显示屏下方的白色圆圈（唤醒键）唤醒系统后保持秒；显示屏提示“恢复出厂设置，操作成功”，松开撞针。
注意：初始化后将删除已登记的所有数据，不保留任何个人信息。
盼盼801智能锁说明书

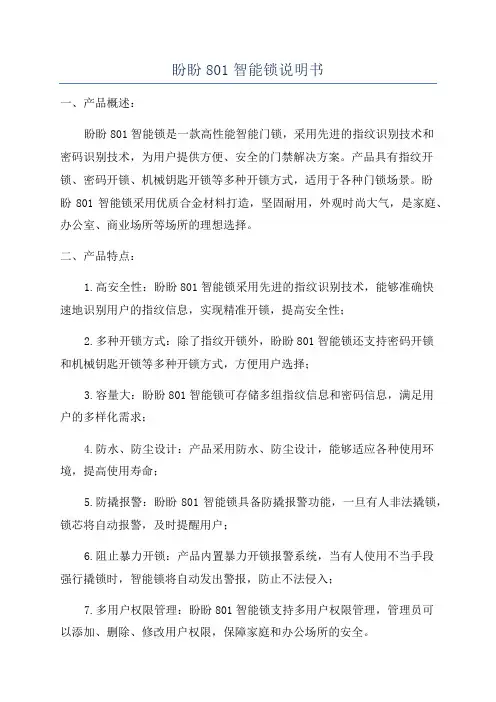

盼盼801智能锁说明书一、产品概述：盼盼801智能锁是一款高性能智能门锁，采用先进的指纹识别技术和密码识别技术，为用户提供方便、安全的门禁解决方案。
产品具有指纹开锁、密码开锁、机械钥匙开锁等多种开锁方式，适用于各种门锁场景。
盼盼801智能锁采用优质合金材料打造，坚固耐用，外观时尚大气，是家庭、办公室、商业场所等场所的理想选择。
二、产品特点：1.高安全性：盼盼801智能锁采用先进的指纹识别技术，能够准确快速地识别用户的指纹信息，实现精准开锁，提高安全性；2.多种开锁方式：除了指纹开锁外，盼盼801智能锁还支持密码开锁和机械钥匙开锁等多种开锁方式，方便用户选择；3.容量大：盼盼801智能锁可存储多组指纹信息和密码信息，满足用户的多样化需求；4.防水、防尘设计：产品采用防水、防尘设计，能够适应各种使用环境，提高使用寿命；5.防撬报警：盼盼801智能锁具备防撬报警功能，一旦有人非法撬锁，锁芯将自动报警，及时提醒用户；6.阻止暴力开锁：产品内置暴力开锁报警系统，当有人使用不当手段强行撬锁时，智能锁将自动发出警报，防止不法侵入；7.多用户权限管理：盼盼801智能锁支持多用户权限管理，管理员可以添加、删除、修改用户权限，保障家庭和办公场所的安全。
三、使用方法：1.在初次使用前，请先阅读本说明书，并确认您已正确安装盼盼801智能锁；2.首次使用时，您需要进行录入指纹或设置密码；3.录入指纹：轻触指纹传感器，将您的指纹放在指纹传感器上持续5秒，直到指纹录入成功的提示音响起即可，最多可录入10组指纹信息；4.设置密码：按下“设置”按钮，屏幕将显示密码设置页面，按照屏幕提示输入6位数的密码，并再次确认密码；5.开锁方式选择：轻触屏幕，并按照界面上的指示选择开锁方式；6.开锁成功后，盼盼801智能锁将会发出开锁成功的提示音；7.如需删除指纹或更改密码，请按照说明书上的操作步骤进行。
四、注意事项：1.请确保您已经保管好备用机械钥匙，以免出现无法开锁的情况；2.请勿透漏门锁密码给他人，以免被盗用；3.请勿将盼盼801智能锁暴露在阳光下，以免影响识别效果；4.请勿使用湿手开锁，以免导致指纹识别不准确；5.如您长时间未使用指纹识别开锁，请清洁指纹传感器，以保证开锁的准确性；五、维护保养：1.请勿使用化学溶剂清洁盼盼801智能锁，只需以湿布擦拭即可；2.请勿移动智能锁的安装位置，以免影响使用；3.定期检查智能锁电池电量，如电池电量低，请及时更换电池；六、售后服务：以上是盼盼801智能锁的说明书，希望能帮助用户更好地使用和保养智能锁，感谢您选择盼盼801智能锁。
电子锁使用说明书

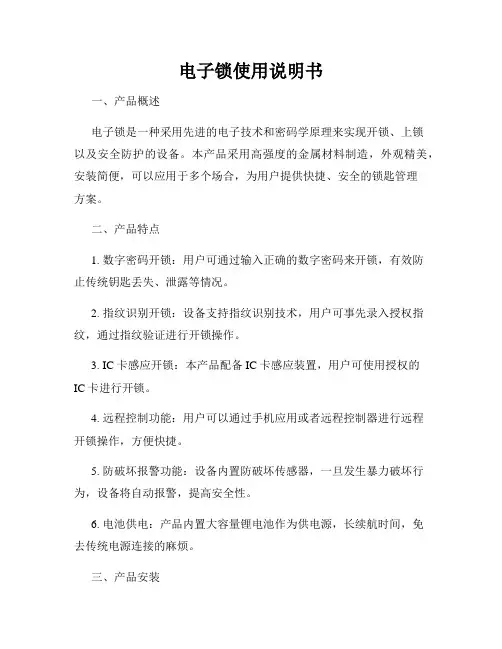

电子锁使用说明书一、产品概述电子锁是一种采用先进的电子技术和密码学原理来实现开锁、上锁以及安全防护的设备。
本产品采用高强度的金属材料制造，外观精美，安装简便，可以应用于多个场合，为用户提供快捷、安全的锁匙管理方案。
二、产品特点1. 数字密码开锁：用户可通过输入正确的数字密码来开锁，有效防止传统钥匙丢失、泄露等情况。
2. 指纹识别开锁：设备支持指纹识别技术，用户可事先录入授权指纹，通过指纹验证进行开锁操作。
3. IC卡感应开锁：本产品配备IC卡感应装置，用户可使用授权的IC卡进行开锁。
4. 远程控制功能：用户可以通过手机应用或者远程控制器进行远程开锁操作，方便快捷。
5. 防破坏报警功能：设备内置防破坏传感器，一旦发生暴力破坏行为，设备将自动报警，提高安全性。
6. 电池供电：产品内置大容量锂电池作为供电源，长续航时间，免去传统电源连接的麻烦。
三、产品安装1. 在正常使用之前，请先确保您已经阅读并理解了本使用说明书中的内容。
2. 将电子锁按照指定的位置进行安装，确保安装牢固，避免松动影响开锁效果。
3. 确保电子锁的供电充足，如需更换电池，请使用同类型的高品质电池。
4. 如需使用远程控制功能，请确保设备已经连接到相应的网络，并正确设置了远程控制参数。
四、使用指南1. 数字密码开锁：a. 按下数字键盘上的开锁按钮。
b. 输入预先设置的开锁密码。
c. 如密码正确，则听到电子锁发出解锁信号，此时可轻推门把手打开门；如密码错误，请重新输入。
2. 指纹识别开锁：a. 把预先录入的指纹放置到指定的指纹识别区域。
b. 如指纹识别通过，则听到电子锁发出解锁信号，此时可轻推门把手打开门；如指纹识别未通过，请重试或使用其他开锁方式。
3. IC卡感应开锁：a. 将授权的IC卡贴近IC感应区域。
b. 如卡片识别通过，则听到电子锁发出解锁信号，此时可轻推门把手打开门；如卡片识别未通过，请重试或使用其他开锁方式。
4. 远程控制开锁：a. 确保手机应用或远程控制器已正确连接到电子锁设备。
三星智能电子门锁使用说明之欧阳文创编
电子智能化装备A、电子门锁使用说明（1）、特点：本工程各户的入户门锁，采用的是三星电子门锁，具有以下功能：卡开启功能、密码开启功能、自动上锁功能、睡眠锁闭功能、声音提示功能、火灾报警功能。
（2）、组成：室外部分室内部分感应卡钥匙锁芯锁销挡片说明书应急钥匙 AA电池（3）、锁体图示：自动滑盖密码按键应急电源接口卡感应区应急机械钥匙孔开启执手内封闭盖卡储存按钮自动/手动选择按钮遥控器注册键密码注册键OPEN按钮应急按钮锁芯指示按钮手柄（4）、初始化方法（管理密码、密码、卡、钥匙）删除所有（管理密码密码卡钥匙）注册信息方法1：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入初始管理密码→按“*”结束方法2：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入“4560852580”→按“*”结束（5）、管理密码注册方法同时按住open键和密码注册键→滑盖自动上移后输入要注册新管理密码→“*”→再输一次→“*”结束注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■出厂的管理密码设为“1234”，管理密码只能更改，不能删除（6）、更改管理密码同时按住open键和密码注册键→滑盖自动上移后输入原来的管理密码后再按“*”→输入要注册的管理密码后按“*”→再输入一次要注册的管理密码→按“*”结束（7）、密码注册方法按一下密码注册键→滑盖自动上移后输入管理密码再按“*”→输入要注册的密码后按“*”→再输一次要注册的密码→按“*”结束。
注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■请定期更改密码，密码最好超过6位数。
（8）、删除个别密码按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→输入要删除的密码后按“*”→再输入一次要删除的密码→按“*”结束。
（9）、删除所有已注册的密码按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→再输入一次管理密码→按“*”结束。

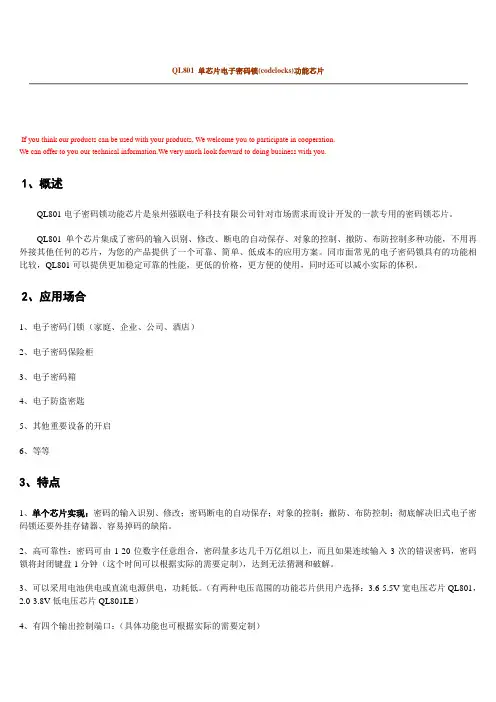

QL801-单芯片电子密码锁
If you think our products can be used with your products, We welcome you to participate in cooperation.We can offer to you our technical information.We very much look forward to doing business with you.1、概述QL801电子密码锁功能芯片是泉州强联电子科技有限公司针对市场需求而设计开发的一款专用的密码锁芯片。
QL801单个芯片集成了密码的输入识别、修改、断电的自动保存、对象的控制、撤防、布防控制多种功能，不用再外接其他任何的芯片，为您的产品提供了一个可靠、简单、低成本的应用方案。
同市面常见的电子密码锁具有的功能相比较，QL801可以提供更加稳定可靠的性能，更低的价格，更方便的使用，同时还可以减小实际的体积。
2、应用场合1、电子密码门锁（家庭、企业、公司、酒店）2、电子密码保险柜3、电子密码箱4、电子防盗密匙5、其他重要设备的开启6、等等3、特点1、单个芯片实现：密码的输入识别、修改；密码断电的自动保存；对象的控制；撤防、布防控制；彻底解决旧式电子密码锁还要外挂存储器、容易掉码的缺陷。
2、高可靠性：密码可由1-20位数字任意组合，密码量多达几千万亿组以上，而且如果连续输入3次的错误密码，密码锁将封闭键盘1分钟（这个时间可以根据实际的需要定制），达到无法猜测和破解。
3、可以采用电池供电或直流电源供电，功耗低。
（有两种电压范围的功能芯片供用户选择：3.6-5.5V宽电压芯片QL801，2.0-3.8V低电压芯片QL801LE）4、有四个输出控制端口：（具体功能也可根据实际的需要定制）输出1：上电为高电平，当输入一次正确的密码后翻转电平输出2：上电为低电平，当输入一次正确的密码后翻转电平输出3：上电为高电平，当输入一次正确的密码后输出一个0.5秒的低电平脉冲信号。
电子防盗锁说明书
13.声光显示3.1.控制器正常工作状态下：3.1.1.有效指令：嘟短声3.1.2.无效指令：嘟长声3.2.编程状态下：3.2.1.绿灯常亮3.2.2.有效指令：嘟嘟两声3.2.3.无效指令：嘟嘟嘟三声4.撤销未完成的指令：在键入指令没有全部完成前，按下[*]键，可以撤销该项指令25.功能及设置：5.1.进入编程：[﹡]+[6位编程密码]缺省：990101，建议用户修改此密码5.2.修改编程密码：[0]+[输入6位新编程密码]+[重复输入6位新编程密码]5.3.设置有效卡：5.3.1.感应方式设置有效卡：[5]+[感应卡1]+[感应卡2]+……+[ 感应卡n]+[*]结束加卡5.3.2.按卡号设置有效卡：[5]+[输入8位卡号1]+[输入8位卡号2]+……+[输入8位卡号n]+[*]结束加卡3同一张wei gand26卡的卡号一般有两种，例如某张卡码一0016497924码二251，48388本机选用码一的后8位卡号，即选用“16497924”作为添加的卡号5.3.3.增加一组连续的卡号：[9]+[输入8位起始卡号]+[输入8位终止卡号]增加连续的卡号时，8位卡号的前4位号码必须相同，才能使用本方法操作。
例如：12510000——12519999可以连续增加，但12500000——12519999就不可以连续增加，必须分别1250组增加一次，1251组增加一次5.4.删除有效卡：5.4.1.感应卡方式删除有效卡：[7]+[感应卡1]+[感应卡2]+……+[感应卡n]+[*]5.4.2.按卡号删除有效卡：[7]+[输入8位卡号1]4+[输入8位卡号2]+……+[输入8位卡号n]+[*]5.4.3.删除所有已设置卡：请使用恢复出厂设置的方式。
5.5.修改通用密码：[3]+[4位新通用密码]，原密码失效当密码为0000时，所有密码无效，此时不能使用“卡＋通用密码”功能。
5.6.退出编程状态：[﹡]嘟嘟5.7.设置开门方式：5.7.1.卡或通用密码：[1]+[0]5.7.2.卡加通用密码：[1]+[1]5.8.设置开门时间：[2]+[TT]。
盼盼801智能锁说明书
盼盼801智能锁说明书引言：随着科技的不断发展，智能家居成为了现代家庭的重要组成部分。
智能锁作为智能家居的一部分，不仅提高了家居安全性，还提供了便捷的使用体验。
本说明书将详细介绍盼盼801智能锁的功能、安装方法以及使用注意事项，帮助用户更好地了解和使用该产品。
一、产品概述盼盼801智能锁是一款采用先进的无线通信技术和密码识别技术的智能门锁。
它可以实现多种开锁方式，如密码开锁、指纹开锁、手机APP开锁等，提供更加安全和便捷的门锁体验。
同时，该智能锁还具备防水、防撞击、防破坏等功能，确保家庭安全。
二、产品特点1. 多种开锁方式：盼盼801智能锁支持多种开锁方式，包括密码开锁、指纹开锁、手机APP开锁等。
用户可以根据自己的需求选择合适的开锁方式，提高门锁的安全性和使用便捷性。
2. 远程控制：通过手机APP，用户可以实现对盼盼801智能锁的远程控制。
无论用户身在何处，只要手机联网，就可以随时随地实现开锁、关锁等操作，方便快捷。
3. 多级权限管理：盼盼801智能锁支持多级权限管理，管理员可以设置不同的用户权限，确保家庭成员和访客的安全。
管理员可以随时添加或删除用户，并且可以查看开锁记录，及时了解家庭成员的出入情况。
4. 防水防撞击设计：该智能锁采用防水防撞击设计，能够在恶劣的天气条件下正常工作，同时具备一定的防撞击能力，有效保护门锁的安全性和稳定性。
三、安装方法1. 查看门锁安装位置：在安装盼盼801智能锁之前，首先需要确认门锁的安装位置。
请确保门锁安装位置平整、稳固，并且符合安装要求。
2. 安装锁体：将盼盼801智能锁的锁体安装在门框上，使用螺丝固定好锁体。
确保锁体安装稳固，不松动。
3. 安装门锁面板：将门锁面板插入锁体，确保面板与锁体完全贴合。
然后使用螺丝固定门锁面板，确保门锁面板安装牢固。
4. 安装电池：打开门锁面板，将电池正确安装在电池槽内。
确保电池极性正确，避免短路。
5. 设置管理员密码：首次使用盼盼801智能锁时，需要设置管理员密码。
智能锁用户手册2023
智能锁用户手册2023
欢迎使用我们的智能锁产品！本手册旨在为您提供详细的使用指南，以确保您能充分利用智能锁的各项功能。
请仔细阅读以下内容，以获
得最佳使用体验。
1. 产品介绍
1.1 产品外观
1.2 主要功能
1.3 技术规格
2. 快速上手
2.1 电池安装
2.2 连接手机应用程序
2.3 添加管理员用户
2.4 开始使用智能锁
3. 操作指南
3.1 解锁和锁定
3.2 密码设置和管理
3.3 指纹识别
3.4 临时授权
3.5 远程控制
3.6 更换电池
4. 问题解决
4.1 无法解锁
4.2 应用程序连接问题 4.3 电池寿命问题
4.4 安全性与隐私问题
4.5 其他常见问题
5. 常见功能定制
5.1 定时锁定
5.2 开启报警功能
5.3 连接家庭安防系统
5.4 智能配对与共享
6. 安全提示与注意事项 6.1 密码安全
6.2 遗忘密码处理
6.3 安全环境与防护
6.4 定期维护与保养
感谢您选择我们的智能锁产品。
如有任何疑问或需要进一步了解，可随时查阅本手册或联系我们的客户支持团队。
希望我们的产品能为您的生活增添便利与安全！。
电子产品智能门锁说明书
电子产品智能门锁说明书尊敬的用户：感谢您购买我们的智能门锁产品。
本说明书将为您提供详尽的操作指南和注意事项，以帮助您正确使用并充分发挥该产品的功能。
一、产品概述我们的智能门锁是一种电子化的门锁产品，通过集成高科技技术，实现了智能化的开锁和管理功能。
该产品拥有高度安全性和便捷性，使您的家庭或办公场所更加智能化和安全。
二、安装步骤1.查看包装盒内的配套物品，确保完整无损。
2.选择合适的安装位置，并准备好所需的工具（如螺丝刀、螺丝扳手等）。
3.将智能门锁固定在门上，并确保安装牢固可靠。
4.根据说明书中的图示，连接相应电源和网络线缆。
5.完成安装后，对门锁进行一次测试，确保各项功能正常。
三、使用说明1.开锁方式（1）密码开锁：按键盘上的数字按钮，输入正确的密码后，按确认键即可开启门锁。
（2）指纹开锁：将已注册的指纹放置于指纹识别区域，识别成功后门锁自动打开。
（3）刷卡开锁：将授权卡片贴近刷卡区域，门锁会自动解锁。
（4）手机APP远程开锁：通过下载我们的手机APP，并与门锁进行配对，您可以在手机上随时随地远程开锁。
2.密码管理（1）初始密码：新购买的智能门锁有一个初始密码，默认为123456。
为了安全起见，请及时更改为符合个人喜好且容易记忆的密码。
（2）密码修改：首先输入旧密码，然后按照提示操作，可修改为新密码。
3.指纹管理（1）指纹录入：按照说明书中的指引，将要录入的手指按压在指纹识别区域，直至录入成功。
（2）指纹删除：按照说明书中的指引，删除特定的指纹信息。
4.卡片管理（1）刷卡管理：在系统设置中，可添加或删除授权卡片。
（2）丢失卡片处理：如果卡片丢失，请立即在系统设置中删除相应卡片信息，以保证安全。
5.密码保护请勿将密码等个人信息透露给他人，定期更换密码，并保持密码的复杂性。
四、注意事项1.使用过程中请注意防水、防潮，避免将水或其他液体浸泡门锁。
2.请避免使用尖锐物品刮擦门锁表面，以免造成刮擦和损坏。
电子密码锁产品说明书
目录第一章电子密码锁简单结构图 (1)➢锁面结构图 (1)➢把手锁体结构图 (1)➢通用锁体结构图 (2)➢配件 (2)第二章操作说明 (3)➢独立式开锁 (3)➢关锁 (3)➢开放式锁 (3)➢密码修改 (3)1. 密码修改 (3)2. 管理密码修改 (3)第三章产品功能参数 (4)➢产品主要功能 (4)1. 声音提示功能： (4)2. 灯光提示功能： (4)3. 应急开门功能： (4)4. 低压报警功能： (4)5.密码位数: 1-10位 (4)6.密码清零: (4)7.多级密码管理： (4)8.密码保护功能: (4)9.读取柜锁信息功能:（此为可选功能） (5)➢工作环境 (5)工作温度： (5)➢产品性能指标 (5)使用次数：10万次以上 (5)电控部分： (5)第四章安装使用 (5)➢安装 (5)➢使用 (6)第五章保养售后 (6)➢常见故障排除指南 (6)➢定期保养一览表 (7)➢服务电话............................................................................................错误!未定义书签。
第一章电子密码锁简单结构图➢锁面结构图➢把手锁体结构图➢通用锁体结构图➢配件名称用途是否为标准配件备注外接电源欠压应急开锁按比例标配连接USB接口供电自弹锁扣实现自动开门可选弹性耐力强普通锁扣关锁卡住锁舌标配人性化设计拉杆头防撬设计钢柜选用可选镀亮铬拉杆支撑拉杆头可选镀彩锌工艺铆片固定锁体安装可选使安装变得简单铆钉固定锁体安装可选方便焊接固定锁体螺丝固定标配自攻或丝攻第二章操作说明➢独立式开锁输入您所设定的最新密码1~10位(如没有修改则使用出厂密码”0”),开锁灯开始闪亮(绿色灯)向下扳动把手(如图1)再向外拉把手就可以打开锁。
➢关锁输入设定的密码,开门灯开始闪亮(绿色灯),向内推把手至门板与柜体重合,再向上扳动(如图2)把手即可锁门（如无把手则推至门关状态即可）➢开放式锁开放式密码锁出厂时，用户密码为“0”；用户密码设置：客户需在开锁状态下自行设置任意1—10位密码，按“#”键关门锁定；开门时，需用用户设定的密码进行开锁，开门时绿灯开始闪亮。
智能门锁用户手册
目录第一章概要---------------------------1 第二章安装说明---------------------------3 第三章使用说明---------------------------11 第四章注意事项---------------------------14 第五章附录---------------------------15 第六章补充说明---------------------------18第一章概要一、简介RF智能卡系列门锁是我们公司推出的高新技术产品。
该系列门锁采用性能稳定、功能优越的智能卡T5557低频RF卡和MI高频RF卡作为开门钥匙，门锁微电脑智能控制，是一种安全可靠，高效节能，技术先进，操作灵活方便，便于管理的多功能智能型门锁。
适用范围广泛，可用于酒店、宾馆、机关部门、企事业单位、现代化办公室、写字楼、居民住宅等。
二、主要特点RF卡系列智能门锁为独立型智能门锁，由智能卡、智能门锁、管理软件组成。
A．不需外接线路，不需计算机网络，安装使用简单方便。
B．门锁内微电脑可对各类智能卡进行智能化的识别与处理，完成相应的工作。
C．门锁微电脑能存贮最近200次门锁的开门记录（包括机械钥匙的开门），并可随时通过数据卡（数据接收器）提取门锁的开门记录。
D．智能门锁锁芯采用国际上标准的五锁舌结构，安全可靠。
E．功耗低，静态电流可忽略不计。
由于采用了独特的低功耗技术，本系列智能门锁（包括RF卡锁）全部采用四节5号或7号干电池供电方式，正常使用的情况下可连续工作一年以上。
F.智能报警功能：当用户没有关好房门或有人蓄意将门锁的组合斜舌粘住，门锁会发出声、光警报，提醒用户关好房门。
F.智能门锁可以选择地设置为常开（通道）状态，便于会议、集会之用，亦可作防火门之用。
H.先进的系统后备方案：智能门锁可在系统软硬件无法发卡时，通过特定的功能卡创建临时宾客卡，供客人入住使用，避免造成客人的不便与管理的混乱。
PMAC801说明书
第 4 章 控制器功能配置 ..............................................................................................................................................11
目录
第 8 章 保护特性及参数整定 ......................................................................................................................................27
3.1 控制器主体外形尺寸 ..................................................................... 5 3.2 显示模块外形尺寸和安装示意图 ........................................................... 6 3.3 CT模块外形尺寸 ........................................................................ 7 3.4 扩展模块外形尺寸....................................................................... 8 3.5 电源模块外形尺寸....................................................................... 9 3.6 模块之间连接示意图 ..................................................................... 9
智能电子锁用户手册 2023
智能电子锁用户手册 2023欢迎使用智能电子锁！本用户手册为您提供使用本产品的详细说明和操作指导。
请仔细阅读本手册，以确保您正确操作，并充分发挥智能电子锁的功能。
1. 产品概述智能电子锁是一种使用先进技术和智能芯片的高安全性电子锁。
它采用密码、指纹、IC卡等多种方式进行开锁操作，确保您的物品和个人财产的安全。
2. 开始使用2.1 电源安装将锁具与电源适配器相连接，并确保电源正常接通。
2.2 初始化设置首次使用智能电子锁，您需要进行初始化设置。
按照产品说明书中的详细步骤，设置您的首个开锁密码、指纹或IC卡信息。
3. 开锁操作3.1 使用密码开锁输入您预先设置的开锁密码，并按确认键，电子锁将自动解锁。
3.2 使用指纹开锁将已注册的指纹放置在指纹感应区，电子锁将自动进行指纹识别，并解锁。
3.3 使用IC卡开锁将预先注册的IC卡贴近锁具感应器，电子锁将自动读取IC卡信息并开启锁体。
4. 高级功能4.1 密码管理您可以通过设定开锁密码的方式对密码进行管理。
按照用户手册中的指引，您可以添加、删除或更改密码，提供更高的安全性。
4.2 指纹管理通过用户手册中的指引，您可以注册、删除或更改指纹信息。
请按指纹注册区域的要求正确放置手指，并保持手指干燥和清洁，以提高指纹识别的准确性。
4.3 IC卡管理您可以通过用户手册中的操作流程对IC卡进行管理。
添加、删除或更改IC卡信息，以提高电子锁的灵活性和便利性。
5. 维护与注意事项5.1 维护智能电子锁具有较高的防尘、防水性能，但请务必注意保持其清洁和干燥。
定期使用柔软干净的布清洁锁身和指纹感应器。
5.2 安全使用请妥善保管您的密码、指纹和IC卡等个人信息，避免泄露。
定期更改密码，保证您的财产和个人安全。
5.3 电池更换通过用户手册中的指引，您可以了解电子锁所需的电池型号和更换方法。
请及时更换电池，以确保正常使用。
6. 常见问题解答本手册附带的常见问题解答章节提供了一些常见问题的解决方法。
密码锁说明书
密码锁说明书欢迎您选用电子智能防盗门锁密码mifare卡办公连到、家用智能安全门锁是ic一卡通系统组成部分之一，其使用的mifare卡可以用在其它一卡通设备上。
本门锁系统功能强大，使用灵活方便，（可加装门铃，本门锁可自行设置多达27种门铃声音；第二代居民身份证也可以成为你开门的钥匙，选配）可实现一卡多门，一门多卡的开门方式，并可将门锁设置成常开状态。
房门假锁（门没有锁好）时、门锁会自动报警提示。
密码、开门卡全部由用户自已删除和配制，最大限制地减少安漏洞。
本系统采用mifare卡，是一种普及型感应卡（如小区停车车场等）。
本门锁适用于现代化办公室、写字楼、高级小区公寓、别墅等。
高级电子智能防盗门锁使用操作mifare卡密码办公室、家用门锁系统有以下两种开门模式：®独立式：单独使用mifare卡或密码可以开门®组合式：mifare卡和密码同时使用才可以开门注：1.本系统的门锁出厂初始化后的管理密码为12345678，开门模式为独立式。
1.1从独立式切换到组合式操作如下：输入8位管理密码按钥匙键后再按6号键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀”长鸣一声，切换成功。
若退出则按“*”号键；1.2从组合式切换到独立式操作如下：刷管理卡后输入8位管理密码按钥匙键，再按6号键蜂鸣器长鸣5声、红蓝灯闪烁，再按钥匙键确认，蜂鸣器：“嘀”长响一声，切换成功。
若退出则按“*”号键；mifare卡锁的操作指南（1）管理卡功能：设置和删除有效开门卡；可以开门。
（2）开门卡功能：开门及设置通道锁（3）机械钥匙功能：紧急开门，配管理卡，清除管理卡一．设置管理卡、删除管理卡1.1在门锁初始化（按ＰＣＢ板开关约３秒后长鸣一声，松开手指，绿灯快闪进入配管理卡状态，此时读的卡即为管理卡，成功蜂鸣器“嘀”长响一声。
同时注销原来的管理卡。
最多可以设管理卡２张。
１.２用机械钥匙开门，并保持机械钥匙在开锁状态红３秒后长鸣一声，绿灯快闪进入配管理卡状态（开锁状态是指锁芯的斜舌和大方舌都缩入锁体内），松开机械钥匙，此时读卡即为管理卡，成功蜂鸣器“嘀”长响一声，同时注销原来的管理卡。
凯贝尔A010用户手册
用户手册 一、 主要功能说明1.用户手册2. 更改用户 启动门锁 → 按“ # ”键 → 管理员验证 → 更改用户，按“ # ”→ 选择“更改指纹” 、 “更改密码” 、 “更改卡”或“更改有效期” ，按“ # ”→ 输入需更改的 ID 号，按“ # ” → 根据提示进行相关修 改 → 修改完成后，按“ ＊ ”退出系统。
删除操作 启动门锁 → 按“ # ”键 → 管理员验证 → 删除操作，按“ # ”→ 选择用户类别，按“ # ”→ 输 入用户 ID 号，按“ # ”→ 删除成功，按 “ * ” 退出系统。
开锁记录 启动门锁 → 按“ # ”键 → 管理员验证 → 开锁记录，按“ # ”→ 用“ 6 ”跟“ 9 ”两个按键 上下翻看开门记录 → 查询完成后，按“ ＊ ”退出系统。
常开设置（设置后，门锁处于通道状态） 启动门锁 → 按“ # ”键 → 管理员验证 → 常开设置，按“ # ”→ 确定设置常开？ 按“ # ” → 常开设置成功，显示“已设定常开 / 已开门” 。
常开设置取消：启动门锁 → 按“ # ”键 → 管理员验证 → 常开设置，按“ # ” → 确定取消常 开？按“ # ”→ 显示“已取消常开 / 已关门”→ 常开设置取消后，按“ ＊ ” 退出系统。
开门方式设置(门锁可设置为正常模式，安全模式和限开模式) 1) 模式设置：启动门锁 → 按“ # ”→ 管理员验证 → 开门方式设置 → 按“ # ”选择“正常模 式”，“安全模式”，或“限开模式”，按“ # ”确认。
2) 正常模式：单独使用密码、感应卡或者指纹可以开门； （注意，指纹密码锁没有卡开门的功能） 3) 安全模式：需要输入“指纹 1+指纹 2” 、 “密码 1+密码 2” 、 “卡 1+卡 2” 、 “指纹+密码” 、 “指纹 +卡” 、 “密码 +卡”两次验证之后才可以开门； （注意，指纹密码锁没有卡开门的功能,来宾用户不 可开门） 4) 限开模式：仅限管理员权限可以开门； 时间设置 启动门锁 → 按“ # ”→ 管理员验证 → 时间设置，按“ # ”→ 选择 “更改系统时间” ， “更改系 统日期”→ 输入实际的时间和日期，按“ # ”确认。
密码箱1
电子密码锁说明Electronic password lock instruction一、一般说明1. general description：出厂的统一密码为初级密码“1234”，高级密码“123456”The unity of the factory code for the initial password “1234”，Advanced password“123456”2、上电后密码锁自动扫描，扫描后液晶屏显示“ALLREADY”并进放待机状态，液晶屏显示时间（时分秒），按键板上“#”键为启动键，按“#”键电子锁可进行工作状态。
password lock Automatic scan if the electricity passed。
After scanning,LCD screen display “ALLREADY”And into the standby state，Time display on the LCD panel（h-m-s），the key for the “#”on the Key board is start button.Press the “#”button Electronic password lock will be into working state3、每按一次数字键蜂鸣器叫一声，同时液晶屏显示该数字，表示该数字已输入，本产品具有隐码功能，输入密码前先按“*”，再按数字则显示“”,而不是显示数字。
every once pressing the figure button Buzzer will click ,at the same time, the figure display on the LCD panel showing that the figure has been input. This product has a hidden code function. press the “*”before entering the password,then press the figureit wil dispiay “”but not the figure.2.任何键按下10秒左右，无后续操作，电脑板自动进入待机状态。
801门禁一体机说明书(中性)
门禁一体机 操作说明书一、技术参数：型号：输入电压： 12V直流(±10%)本机耗电： <100MA设备尺寸： 136mm*92mm*26mm环境温度： -40度到70度环境湿度： 10-90%刷卡类型： R1D(EM卡)、R1C(M1)卡感应距离： 3-15CM（视卡而定）控制门数： 1个（单门双向）接读卡器： 1个门磁输入： 1个外接开关： 1个注册权限： 2000张卡存储记录： 10万条通讯方式： RS485联网数：建议30台以内二、设置使用方法：1、缺省密码：编程密码888888；2、进入编程状态：长按 * 输入六位 编程密码 进入编程状态。
3、功能设置（需在编程状态下）：（1）修改编程密码：按 # 翻选到 7 按 7输入新密码 重复新密码 注：密码为6位数字。
（2）增加开门密码：按 # 翻选到 4 按 4 再按输入新密码 注：密码为6位数字。
（3）删除开门密码按 # 翻选到 4 按 4 再按6个 0（4）增加用户卡 ：按 # 翻选到 1 按 1 再按 1 读卡 （5）删除用户卡：按 # 翻选到 1 按 1 再按 2 读卡 （6）设置开门时间：按 # 翻选到 3 按 3 再按 1 输入二位数字X X注：XX为00-99，单位为秒，当为00时表示输出一个开关信号，出厂设置为03。
（7）设置门禁机时间：按 # 翻选到 2 按 2 输入YY/MM/DDHH/MM/SS注：YY/MM/DD为 年/月/日 HH/MM/SS为时/分/秒（24小时制）（8）初始化门禁机按 # 翻选到 5 按 5 选取 1 为清空门禁机内的所有用户卡 选取 2 为清空门禁机内的所有打卡记录（9）查询门禁的SN号按 # 翻选到 6 按 6 显示的X/X.XXXXXXX为本机的SN号注： * 键为退选键，在子菜单中按 * 键为返回上一层菜单，在编程状态下按 * 键为退出编程状态。
三、接线意示图1、设备电源、控制接线图示说明，2、设备通讯，门铃接线图示说明：3、实物接线图示说明四、施工注意事项1、485的布线规则（1）采用屏蔽双绞线，线径1.0以上，屏蔽线最好接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QL801A9：方式 9，即触发报警，警声保持输出 1 分钟后自动撤防。报警期间可输入密码撤
QL801A 单芯片智能电子密码锁芯片
防。 QL801A0：方式 0，触发报警，警声保持不停输出，不撤防，直至输入密码撤防。 QL801A4：方式 4，每一次触发报警，警声输出 1 分钟，不撤防，可重触发报警；报警期间
QL801A 单芯片智能电子密码锁芯片
功能特点
■ 单个芯片集成了全部功能，极少的外围器件，极低的成本。 ■ 极低的功耗，待机电流＜0.1 μＡ，非常适合电池供电（使用 2 节或 3 节 5# 电池至少可
待机 3 年）。 ■ 单个芯片集成了密码的保存、输入识别、修改、对象的控制、撤防、布防控制，按键提
该引脚接地开键盘锁，待工作指示灯点亮后才可操作其他按键。
7 IN
报警触发输入引脚，高阻输入，低电平有效，建议使用低电平脉冲，使用低电平 触发将会协会报警直至恢复到高电平，电平输入范围 0V 或 VCC；当为无源开关
量输入可接入 6.8M 欧姆以下的上拉或下拉电阻。
8
OUT1
开锁输出控制：上电时为高电平，当输入一次正确的密码后输出一个 1 秒的低电 平脉冲信号，有 20MA 的吸入电流。此输出可根据需要定制。
示音及警声输出多种功能，不用再外接其他任何的芯片。 ■ 输入正确密码后，除了完成撤防功能，同时输出一控制信号去控制电控锁或其它设备。 ■ 单个开关完成室内快捷布撤防选择。为可选功能，此功能适合主人在室内的情况。 ■ 多种报警方式现场可编程，见表（—）。
■ 保密性强，密码可由 1-20 位数字任意组合，密码量多达几千万亿组以上。
快捷室内布防输入引脚，内有上拉电阻，低电平布防，闲空或接高电平不布（注
9
BCK
意不是撤防）。如果此功能不用可悬空，此功能适合主人在室内的情况。
10 VSS
电源地
提示音输出引脚，平时为高电平，有 20MA 的吸入电流。
11 BEER
12
ALARM
报警音输出引脚，有 20MA 的吸入电流，在报警时输出警声，此引脚平时为高电 平。报警时 11 脚同步输出警声。
3
OUT0
报警输出控制 0：平时为高电平，当报警时同步输出低电平信号，报警结束恢复高 电平，有 20MA 的吸入电流。此输出可根据需要定制。
悬空
4 NC
悬空
5 NC
6
KEY8
两功能输入引脚，一做键盘 “*”输入功能，一做开键盘功能。在待机状态（工 作指示灯灭）时，其他按键无效 0—9 数字键及“键”锁定，需先按“*”键，即
布防设置
在工作状态下，输入“ * 0 * ”，设置布防信号，设置成功后蜂鸣器会有“嘀-嘀-嘀-嘀-嘀” 的信号提示音，同时工作指示灯同步闪烁，最后熄灭，表示布防成功并进入待机状态。
报警参数设置步骤
QL801A 单芯片智能电子密码锁芯片
输入“ * 6 8 * ”,蜂鸣器发出一声长的 “嘀”声，
输入密码+“#”,密码正确蜂鸣器发出一声长的 “嘀”声 输入“*”+“X”+“#”,蜂鸣器发出一声长的 “嘀”声，设置完成。 其中的 X 是从 0—9 的数字，代表不同报警功能，见表（—）
可输入密码撤防。
芯片功能引脚
参考原理图
QL801A 单芯片智能电子密码锁芯片
芯片引脚说明
引脚 名称 功能描述
此引脚使用时接地。
1 TEST
2
LED
工作指示灯输出，低电平有效，可用作键盘的背光灯，最大可吸收 20mA 电流。
同时兼作布防指示用，即当布防成功后，指示以达到声光提示作用。
键盘扫描线，按典型的行，列键盘连接，参考应用电路图
13 KEY7
键盘扫描线，按典型的行，列键盘连接，参考应用电路图
14 KEY6
键盘扫描线，按典型的行，列键盘连接，参考应用电路图
15 KEY5
键盘扫描线，按典型的行，列键盘连接，参考应用电路图
16 KEY4
键盘扫描线，按典型的行，列键盘连接，参考应用电路图
■ 先进的省电技术，20 秒无操作自动进入待机状态。
应用场合
■ 电子密码防盗门锁 ■ 电子密码保险柜或保险箱 ■ 电子密码箱 ■ 电子防盗报警器 ■ 其他重要设备的开启等等
主要技术参数
■ 商业级：0℃～7５℃ 工业级：－４０℃～８５℃ ■ 两种工作电压芯片：QL801A（3.6～5.5V）、 QL801A-L（2～3.8V） ■ 待机电流：＜0.1 μＡ
防。 QL801A0：方式 0，触发报警，警声保持不停输出，不撤防，直至输入密码撤防。 QL801A4：方式 4，每一次触发报警，警声输出 1 分钟，不撤防，可重触发报警；报警期间
可输入密码撤防。
开始操作
以下操作均需在工作指示灯亮方才有效，如工作指示灯灭，先按“*”键，待工作指示灯点亮 后才可操作其他按键。 20 秒无操作自动进入待机省电状态，指示灯灭，待机电流：＜0.1 μＡ，一般被视为不耗电。 如：待机状态（工作指示灯灭）下： 先按“*”字键，工作指示灯点亮，如果室内布防开关处于布防状态，则有 5 声的“嘀-嘀-嘀 -嘀-嘀”提示音，提示室内有布防。如果室内布防开关不处于布防状态，则有 1 声“嘀—— ——”的长提示音。
17 KEY3
QL801A 单芯片智能电子密码锁芯片
键盘扫描线，按典型的行，列键盘连接，参考应用电路图
18 KEY2
键盘扫描线，按典型的行，列键盘连接，参考应用电路图
19 KEY1
20 VCC
正电源输入端。
出厂默认设置:
出产默认密码：123456 出厂默认报警方式： QL801A9：方式 9，即触发报警，警声保持输出 1 分钟后自动撤防。报警期间可输入密码撤
工作状态时无须先按“*”字键。
密码的输入操作（撤防）
假设密码为“123456”，按顺序输入：“123456”+ “#”，如果密码正确并且无室内布防会有“嘀 ——”的提示音，如果室内有布防随后还会有间歇的“嘀—”提示音，以提示关闭室内布防开 关，在输入正确密码的同时 OUT1 输出一个 1 秒的低电平脉冲信号用于控制电控锁或其它 设备（如果输入的密码错误，则蜂鸣器将发出两声急促的“嘀嘀”声，如果连续输入 3 次的错 误密码，将有“嘀-嘀-嘀-嘀-嘀…”计 15 声警示，同时封闭键盘 1 分钟（这个时间可以根据 实际的需要定制）。
