西南科技大学工程力学期末答案
工程力学期末考核试卷(带答案)
工程力学期末考核试卷（带答案）题号 一二三四五六七八九十总分 得分一、判断题（每题2分，共10分）1、若平面汇交力系的力多边形自行闭合，则该平面汇交力系一定平衡。
（ ）2、剪力以对所取的隔离体有顺时针趋势为正。
（ ）3、合力一定比分力大。
（ ）4、两个刚片构成一个几何不变体系的最少约束数目是3个。
（ ）5、力偶可以用一个力平衡。
（ ）二、填空题（每空5分，共35分）1、下图所示结构中BC 和AB 杆都属于__________。
当F=30KN 时，可求得N AB =__________ ，N BC =__________。
2、分别计算右上图所示的F 1、F 2对O 点的力矩:M(F 1)o= ,M(F 2)o= 。
3、杆件的横截面A=1000mm 2，受力如下图所示。
此杆处于平衡状态。
P=______________、 σ1-1=__________。
命题教师： 院系负责人签字：三、计算题（共55分）1、钢筋混凝土刚架，所受荷载及支承情况如图4－12（a ）所示。
已知得分 阅卷人得分 阅卷人得分阅卷人班 级： 姓 名： 学 号：…………………………………………密……………………………………封………………………………线…………………………=kN⋅=Qmq，试求支座处的反力。
（15分）P4==kN/m,20kNm,10kN,22、横截面面积A=10cm2的拉杆，P=40KN，试求α=60°斜面上的σα和τα. （15分）3、已知图示梁，求该梁的支反力，并作出剪力图和弯矩图。
（25分）答案：一、判断题（每题2分，共10分）: 对 对 错 对 错 二、填空题（每空5分，共35分）1. 二力杆 51.96KN -60KN2. 5KN.M -45KN.M3. 20KN 20MPa三、计算题（共55分）1. 【解】：取刚架为研究对象，画其受力图，列三个平衡方程)(kN 3446106 06 0A A ←-=⨯--=--==++=∑q P X q P X X （5分）)(kN 296418220310461834 036346 0B B A ↑=⨯++⨯+⨯=+++==⨯--⨯-⨯-⨯=∑q m Q P Y q m Q P Y M （5分） )(kN 92920 00B A B A ↓-=-=-==-+=∑Y Q Y Q Y Y Y （5分）2. 【解】: 由题意得：N=P=40KN (2分) σ=N/A=40MPa （3分） σα=10MPa （5分） τα=17.32MPa （5分）3. 【解】: （1）求支座反力20B =R kN （↑），8D =R kN （↑）。
工程力学期末考试试卷(带答案)
工程力学期末考核试卷（带答案）题号 一二三四五六七八九十总分 得分一、判断题（每题2分，共10分）1、若一个杆件受三力作用而处于平衡，则此三力必平行或者汇交于一点。
（ ）2、剪力以对所取的隔离体有逆时针趋势为正。
（ ）3、力偶与力矩两者的量纲相同，都是【力的单位】×【长度的单位】。
（ ）4、杆系结构中增加或拆除二元体不会改变体系的几何属性。
（ ）5、光滑接触面的约束反力可能是拉力，也可能是压力。
（ ） 二、填空题（每空5分，共35分）1、已知：矩形截面h=18cm ，b=12cm ，y=6cm ，如下图所示， 则：Z I = ， z S= 。
2、如上左图所示，一梁自由端作用1F 、2F 两个力,则此两力对梁上O 点的力矩分别为M1= ，M2= 。
3、杆件的横截面A=1000mm 2，P1=3KN,P2=8KN,受力如下图所示,此杆处于平衡状态。
命题教师： 院系负责人签字：则P 3=______________、σ1-1=_________ _，σ2-2=_________ _。
得分 阅卷人得分阅卷人班 级： 姓 名： 学 号：…………………………………………密……………………………………封………………………………线…………………………三、计算题（共55分）得分阅卷人1、求图示三铰刚架A,B处的支座反力。
（15分）2、P1=30kN，P2 =10kN , AC段的横截面面积A AC=500mm2,CD段的横截面面积A CD=200mm2，弹性模量E=200GPa。
试作轴力图，并求杆端D的位移量。
（15分）3、已知图示梁，求该梁的支反力，并作出剪力图和弯矩图。
（25分）答案：一、判断题（每题2分，共10分）: 对 错 对 对 错 二、填空题（每空5分，共35分） 1. 5832cm4 270cm3 2. 163.2N.M -326.4N.M 3. 5KN 3MPa - 5MPa三、计算题（共55分）1. 【解】：取整个结构为研究对象，画受力图。
工程力学期末复习题参考答案
《工程力学》期末复习题及参考答案一、绘图、计算题：1、已知F1﹑F2﹑F3三个力同时作用在一个刚体上，它们的作用线位于同一平面，作用点分别为A﹑B﹑C，如图所示。
已知力F1﹑F2的作用线方向，试求力F3的作用线方向。
解：将力F1﹑F2的作用线延长汇交于O点，由三力平衡汇交定理可知，力F3的作用线方向必沿CO，如图所示。
2、已知接触面为光滑表面，试画出图示圆球的受力图。
解：按照光滑接触面的性质，画出受力图如下：3、试画出各分图中物体AB的受力图。
解：物体AB的受力图如图所示。
4、如图所示，简易起重机用钢丝绳吊起重量G=10kN的重物。
各杆自重不计，A、B、C三处为光滑铰链联接。
铰链A处装有不计半径的光滑滑轮。
求杆AB和AC受到的力。
解：画A处光滑铰链销钉受力图（见图），其中重物重力G垂直向下；AD绳索拉力F T沿AD方向，大小为G；AB 杆拉力F BA 沿AB 方向；AC 杆受压，推力F CA 沿CA 方向。
以A 为原点建立Axy 坐标系，由平衡条件得到如下方程：030sin 45sin ,0001=--=∑=T BA CA niix F F F F (a)030cos 45cos ,0001=--=∑=G F F F T CA ni iy (b)由(b)式得kN G F CA 4.2645cos )130(cos 00=+=，代入（a ）式得kN F F F T CA BA 66.135.010707.04.2630sin 45sin 00=⨯-⨯=-=所以杆AB 受到的力kN F BA 66.13=，为拉力；杆AC 受到的力kN F CA 4.26=，为压力。
5、拖车的重量G =250kN ，牵引车对它的作用力F =50kN ，如图所示。
求当车辆匀速直线行驶时，车轮A 、B 对地面的正压力。
解：画拖车受力图，如图所示，拖车受6个力的作用：牵引力F ，重力G ，地面法向支撑力F NA 、F NB ，摩擦力F A 、F B 。
工程力学期末测试题及答案
工程力学期末测试题及答案工程力学是工程学中的一门基础课程，以下是一篇工程力学期末测试题及答案，供您参考。
一、选择题（每题3分，共30分）1. 在下列选项中，哪一个不是工程力学的基本任务？A. 分析物体的受力情况B. 确定物体在外力作用下的运动状态C. 研究物体的内力D. 探讨物体的材料性能答案：D2. 下列关于力的说法，错误的是：A. 力是物体之间相互作用的物理量B. 力的单位是牛顿（N）C. 力的合成遵循平行四边形法则D. 力不能与速度相加答案：D3. 下列哪个物理量表示物体单位长度上的力？A. 应力B. 应变C. 位移D. 速度答案：A4. 在下列选项中，哪一个不属于工程力学中的基本假设？A. 物体是刚体B. 物体是弹性体C. 物体是塑性体D. 物体内部没有摩擦力答案：D5. 下列关于力矩的说法，正确的是：A. 力矩等于力乘以力臂B. 力矩的方向垂直于力的作用线C. 力矩的单位是牛顿（N）D. 力矩不能使物体产生转动答案：A6. 下列关于梁的弯曲的说法，正确的是：A. 梁的弯曲是由弯矩引起的B. 梁的弯曲是由剪力引起的C. 梁的弯曲是由轴力引起的D. 梁的弯曲是由扭矩引起的答案：A7. 下列关于胡克定律的说法，错误的是：A. 胡克定律适用于弹性体B. 胡克定律表明应力与应变成正比C. 胡克定律适用于所有材料D. 胡克定律的单位是帕斯卡（Pa）答案：C8. 在下列选项中，哪一个不是梁的支座类型？A. 固定支座B. 滑动支座C. 铰接支座D. 弹性支座答案：D9. 下列关于机械能守恒的说法，正确的是：A. 机械能守恒适用于所有运动B. 机械能守恒表明动能与势能之和不变C. 机械能守恒适用于弹性体D. 机械能守恒适用于塑性体答案：B10. 下列关于摩擦力的说法，正确的是：A. 摩擦力与物体的运动方向相同B. 摩擦力与物体的运动方向相反C. 摩擦力与物体的运动方向无关D. 摩擦力总是等于物体的重力答案：B二、填空题（每题3分，共30分）1. 力的合成遵循________法则。

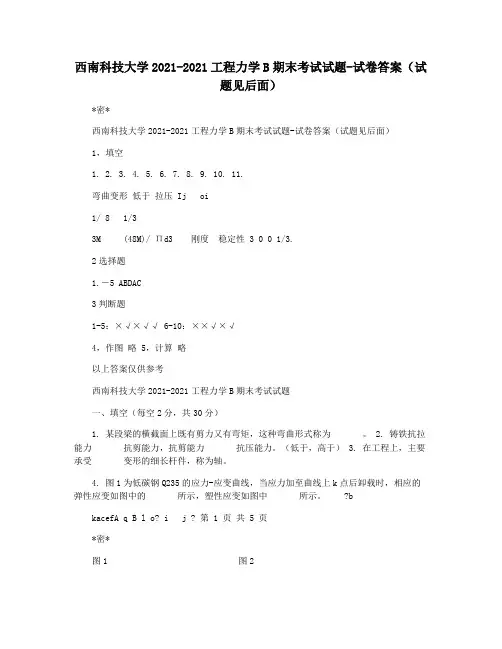

西南科技大学2021-2021工程力学B期末考试试题-试卷答案(试题见后面)
西南科技大学2021-2021工程力学B期末考试试题-试卷答案（试题见后面）*密*西南科技大学2021-2021工程力学B期末考试试题-试卷答案（试题见后面）1，填空1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.弯曲变形低于拉压 Ij oi1/ 8 1/33M (48M)/ Πd3 刚度稳定性 3 0 0 1/3.2选择题1.―5 ABDAC3判断题1-5：×√×√√ 6-10：××√×√4，作图略 5，计算略以上答案仅供参考西南科技大学2021-2021工程力学B期末考试试题一、填空（每空2分，共30分）1. 某段梁的横截面上既有剪力又有弯矩，这种弯曲形式称为。
2. 铸铁抗拉能力抗剪能力，抗剪能力抗压能力。
（低于，高于）3. 在工程上，主要承受变形的细长杆件，称为轴。
4. 图1为低碳钢Q235的应力-应变曲线，当应力加至曲线上k点后卸载时，相应的弹性应变如图中的所示，塑性应变如图中所示。
?bkacefA q B l o? i j ? 第 1 页共 5 页*密*图1 图25. 图2示正方形截面悬臂梁，若梁的截面边长a增大一倍（其它条件不变），则梁的最大弯曲正应力降至原来的，最大切应力降至原来的。
6. 图3所示的受扭圆轴横截面上最大扭矩Tmax? ，若其横截面为实心圆，直径为d，则最大切应力?max? 。
图37.为了保证工程结构或机械的正常工作，要求构件应具备足够的强度、和。
8. 对于平面力偶系，独立的平衡方程个数为。
9. 矩形截面梁发生弯曲变形时，在横截面的中性轴处，弯曲正应力为。
10. 图4中阶梯形杆总变形量?l? 。
二、选择（每题2分，共20分）图41. 对称截面直梁发生纯弯曲，其弯曲刚度EI沿杆轴为常量，则变形后梁轴（）。
A. 为圆弧线，且长度不变；B. 为圆弧线，长度改变；C. 不为圆弧线，但长度不变；D. 不为圆弧线，且长度改变。
《工程力学》期末试题及答案
解：用动能定理求运动
以杆为研究对象。由于杆由水平位置静止开始运动，故开始的动能为零，即：
(2分)
杆作定轴转动，转动到任一位置时的动能为
(2分)
在此过程中所有的力所作的功为
(3分)
(4分)
将前式两边对时间求导，得：
(3分)
2）由（1）可知最大弯矩发生在B截面，
故梁的正应力强度满足。
2.(14分)一简支木梁受力如图(a)所示。已知q=2kN/m，l=2m。试比较梁在竖放(图(b))和
平放(图(c))时跨中横截面c处的最大正应力。
(a)(b)(c)
解：首先计算横截面C处的弯矩，有 kN·m（3分）
1．梁在竖放时，其弯曲截面系数为 m³（2分）
故横截面C处的最大正应力为： MPa（3分）
2．梁在平放时，其弯曲截面系数为 m³（2分）
故横截面C处的最大正应力为： MPa（3分）
显然，有 ∶ 1∶2（1分）
3.(12分)在图示平面机构中，已知：BC=5cm，AB=10cm，A点以匀速度VA=10cm/s沿水平
面运动，方向向右，在图示瞬时，θ=30°，BC杆处于铅垂位置。试求该瞬时B点的加速度。
解：AB作瞬时平移，νB=νA=10cm/s（2分）
ωBC=νB/BC=2rad/s，（2分）
ωAB=பைடு நூலகம்（1分）
由
， ，（2分）
∴ （4分）
4.(12分)单元体应力状态如图所示，已知 , ，试求外法线与 轴成
顺时针60°夹角的斜截面上的正应力与切应力，并写出三个主应力的大小。
解：
5.(14分)如图，均质杆质量为 ，长为 ，可绕距端点 的转轴O转动，求杆由水平位置静止
《工程力学》本科期末考试试卷(a卷).doc
A、B、C、D、16 32 W t =加）4 加2、经过冷作硬化后的塑性材料，它的(A、强度极限；B、比例极限；)得到提高。
C、延伸率;D、截血收缩率。
西南科技大学2012-2013-1学期《工程力学》本科期末考试试卷(A卷) 课程代码191990020命题单位土木工程与建筑学院：力学教研室一、填空(每空2分，共20分)1、低碳钢试件在整个拉伸过程中，依次经历了弹性、________ 、______ 和局部变形共四个阶段。
2、对于工字形截面梁，翼缘主要是承担截面上的 ________ (弯矩、剪力)。
3、图1示平面汇交力系，己矢口Fi=V3kN, F2= 1 kN, F3=3kN,则该力系的合力F R的大小为________ o4、力与_____ 是力系的两个基本元素。
5、杆件变形的基本形式有拉伸和压缩、 _______ 、扭转、________ 。
6、保证构件在外力作用下能够正常工作，必须满足三方面要求，即 __________ 、_______ 和________ 二、判断，正确划“厂，错误划“X”。
(每题2分，共20分)1、 ()理想弹性体模型中的均匀性假设认为，材料沿各个方向具有相同的力学性质。
2、 ()剪力的大小与杆件的横截而面积的大小有关。
3、 ()力偶的作用可以用一个力来等效。
4、 ()梁的合理截面是材料的大部分分布在中性轴附近处。
5、 ()构件在外力作用下抵抗破坏的能力被称为稳定性。
6、 ()等直圆轴纯扭转时其横截面上既有正应力，又有切应力。
7、 ()矩形截面梁发生横力弯曲时，在横截面的中性轴处切应力为零。
8、 ()梁弯曲变形时，其横截面绕梁轴线偏转的角度被称为转角。
9、 ()受多个轴向外力作用的杆件，轴力最大的横截面一定是危险截面。
10、 ()平面平行力系最多可以列三个平衡方程，求解三个未知数。
三、选择(每题3分，共30分)1、一内径为d,外径为D的空心圆轴，英抗扭截血系数是图13、图2示两木杆（I和II）连接接头，承受轴向拉力作用，___________________ A下述分析屮错误的是（）。
工程力学期末考试A卷和答案(完美)
201x～201x学年第x学期期末考试《工程力学》试题（A）xx 专业 xx 级第x学期201x年x月一、选择题（30分）1. 静力学研究的对象是（）A、物体B、流体C、物质D、刚体2. 两个大小为3N、4N的力合成一个力时，此合力最大值为（）A、5NB、7NC、12ND、1N3. 在研究拉伸与压缩应力应变时，我们把杆件单位长度的绝对变形称为（）A、应力B、线应变C、变形D、正应力4. 质点动力学基本方程为（）A、W=FSB、P=MVC、I=FTD、F=ma5. 以下关于截面上内力的大小的结论哪一个是正确的？（）A、与截面的尺寸和形状无关B、与截面的尺寸有关，但与截面的形状无关C、与截面的尺寸和形状有关D、与截面的形状有关，但与截面的尺寸无关6.下图的合力是（）A、F1B、F2C、F3D、F47.在下列关于轴向拉压杆轴力的说法中，错误的是（）A.拉压杆的压力只有轴力B.轴力的作用线与杆轴线重合C.轴力是沿杆轴作用的外力D.轴力与杆的横截面积和材料有关8.设一阶梯形杆的轴力沿杆轴是变化的，则在发生破坏的截面上（）A.外力一定最大，且面积一定最小B.轴力一定最大，且面积一定最大C.轴力不一定最大，但面积一定最小D.轴力与面积之比一定最大9．下列说法中不正确的是：（）A力使物体绕矩心逆时针旋转为负B.平面汇交力系的合力对平面内任一点的力矩等于力系中各力对同一点的力矩的代数和C．力偶不能与一个力等效也不能与一个力平衡D．力偶对其作用平面内任一点的矩恒等于力偶矩，而与矩心无关10. 下列表述中正确的是（）A. 主矢和主矩都与简化中心有关。
B. 主矢和主矩都与简化中心无关。
C. 主矢与简化中心有关，而主矩与简化中心无关。
D．主矢与简化中心无关，而主矩与简化中心有关。
11.一圆截面直杆，两端承受拉力的作用，若将其直径增加一倍，则杆的抗拉刚度将是原来的（）。
A. 2倍B. 4倍C. 6倍D. 8倍12. 现有钢、铸铁两种棒材，其直径相同。
工程力学试卷
工程力学试卷*密*西南科技大学2006——2007学年第 2 学期《工程力学》期末考试试卷(A卷)1 9 3 1 5 8 82 0 课程代码命题单位土木工程学院:力学教研室学院:_______________班级:_____________姓名:_______________学号:____________ 一、填空(每题3分，共15分)1. 工程构件在外力作用下丧失正常功能的现象称为失效。
工程构件的失效形式很多，工程力学范畴内的失效通常分为三类: 、、。
2. 图2中分布力的合力为，对点A之矩为。
3. 图3示截面形心的坐标为。
图2 图3 图4 4. 图4示阶梯形杆总变形。
,l,,,2105. 一根钢筋试样，测出GPa，MPa，在轴向拉力F作用下，测E,210p ,,0.001出其工程应变分别为，相应的横截面上的正应力为。
1二、选择(每题3分，共15分)1. 关于转角的说法哪些是正确的,( )A. 横截面绕中性轴转过的角位移。
B. 变形前后同一横截面间的夹角。
C. 挠曲轴的切线与轴向坐标轴之间的夹角。
D. 横截面绕梁轴线转过的角度。
2. 设两根材料不同、截面面积不同的杆，受相同的外载作用，支承条件和长度相同，它们对应截面的内力是否相同,( )A. 相同;B. 不相同;C. 不一定相同。
3. 若对称纯弯曲直梁的弯曲刚度EI沿杆轴为常量，其变形后梁轴( )。
第 1 页共 8 页*密*A(为圆弧线，且长度不变; B(为圆弧线，长度改变;C(不为圆弧线，但长度不变; D(不为圆弧线，且长度改变。
4. 图4示平板，两端受均布载荷q作用，若变形前在板面划上两条平行线段AB和CD，则变形后( )。
,,A. AB?CD、角减小; B. AB?CD、角不变;,C. AB?CD、角增大; D. AB不平行于CD。
图4 图5 5. 用三种不同材料制成尺寸相同的试件，在相同的试验条件下进行拉伸试验，,,,得到的曲线如图5示。
工程力学期末考试题及答案
工程力学期末考试试卷（ A 卷）2010.01一、填空题1. 在研究构件强度、刚度、稳定性问题时，为使问题简化，对材料的性质作了三个简化假设：、和各向同性假设。
2. 任意形状的物体在两个力作用下处于平衡，则这个物体被称为（3）。
3.平面一般力系的平衡方程的基本形式：________、________、________。
4.根据工程力学的要求，对变形固体作了三种假设,其内容是：________________、________________、________________。
5拉压杆的轴向拉伸与压缩变形，其轴力的正号规定是：________________________。
6.塑性材料在拉伸实验的过程中，其—曲线可分为四个阶段，即：___________、___________、___________、___________。
7.扭转是轴的主要变形形式，轴上的扭矩可以用截面法来求得，扭矩的符号规定为：______________________________________________________。
8.力学将两分为两大类：静定梁和超静定梁。
根据约束情况的不同静定梁可分为：___________、___________、__________三种常见形式。
9.图所示的受扭圆轴横截面上最大扭矩，若其横截面为实心圆，直径为d，则最大切应力。
10.图中的边长为a的正方形截面悬臂梁，受均布荷载q作用，梁的最大弯矩为。
二、选择题1．下列说法中不正确的是：。
A力使物体绕矩心逆时针旋转为负B平面汇交力系的合力对平面内任一点的力矩等于力系中各力对同一点的力矩的代数和C力偶不能与一个力等效也不能与一个力平衡D力偶对其作用平面内任一点的矩恒等于力偶矩，而与矩心无关2.低碳钢材料由于冷作硬化，会使（）提高：A比例极限、屈服极限 B塑性 C强度极限 D脆性3. 下列表述中正确的是。
A. 主矢和主矩都与简化中心有关。
工程力学期末考试试卷( A 卷)参考答案
工程力学期末考试试卷( A 卷)参考答案一、选择题（每题2分，共20分）1. 工程力学中，力的作用效应取决于力的（）A. 大小B. 方向C. 作用点D. 大小、方向和作用点答案：D2. 下列哪个力系是平衡力系？（）A. 集中力B. 力偶C. 汇聚力D. 平面力系答案：D3. 在平面力系中，力矩的单位是（）A. NB. N·mC. N/mD. N·s答案：B4. 下列哪个物理量是力对物体产生的旋转效应的度量？（）A. 力B. 力矩C. 力偶D. 力矩方程答案：B5. 在空间力系中，力对轴的力矩等于力的大小乘以（）A. 力的作用点B. 力的作用线C. 力的作用点到轴的垂直距离D. 力的作用线到轴的垂直距离答案：C6. 下列哪种情况表明物体处于平衡状态？（）A. 静力平衡B. 动力平衡C. 静力平衡和动力平衡D. 静力平衡和运动平衡答案：A7. 拉伸试验中，材料的屈服强度是指（）A. 材料屈服时的最大应力B. 材料屈服时的最小应力C. 材料断裂时的最大应力D. 材料断裂时的最小应力答案：A8. 下列哪种材料具有较大的弹性模量？（）A. 钢B. 铝C. 塑料D. 橡胶答案：A9. 下列哪个原理是材料力学的基本原理？（）A. 材料的屈服强度B. 材料的弹性模量C. 应力与应变的关系D. 材料的破坏准则答案：C10. 下列哪个物理量表示材料的强度？（）A. 应力B. 应变C. 位移D. 转角答案：A二、填空题（每题2分，共20分）1. 在平面力系中，力矩的定义是力的作用点与力的作用线的乘积。
2. 旋转体的转动惯量是转动轴上各质点质量与其到轴的距离平方的乘积之和。
3. 拉伸试验中，材料的断后伸长率是指断后标距与原始标距的比值。
4. 材料的弹性模量是材料在弹性范围内的应力与应变的比值。
5. 在材料力学中，应力是指单位面积上的内力。
6. 应变是指物体在受力后产生的相对变形。
7. 柱体的临界载荷是指使柱体失稳的最小载荷。
《工程力学》期末考试试题(附标准答案)
第1页 共4页 第2页 共4页专业： 层次： 班级： 座号： 学号： 姓名：······························密···················封·····················线·······························2020-2021学年度第二学期期末考试《工程力学》试题(时间120分钟)题号 一 二 三 四 五 六 总分 复核人 得分1．某刚体连续加上（或减去）若干个平衡力系，对该刚体的作用效应（ ）。
A ． 不变；B ．不一定改变；C ．改变；D ．可能改变。
2．力使物体绕定点转动的效果用（ ）来度量。
A ． 力矩；B ．力偶矩；C ．力的大小和方向；D ．力对轴之矩。
工程力学试卷
西南科技大学2006——2007学年第2 学期《工程力学》期末考试试卷（A卷）学院:_______________班级:_____________姓名:_______________学号:____________一、填空（每题3分，共15分）1. 工程构件在外力作用下丧失正常功能的现象称为失效。
工程构件的失效形式很多，工程力学范畴内的失效通常分为三类：、、。
2. 图2中分布力的合力为，对点A之矩为。
3. 图3示截面形心的坐标为。
图2 图3 图44. 图4示阶梯形杆总变形=∆l。
5. 一根钢筋试样，测出210=E GPa，210=pσMPa，在轴向拉力F作用下，测出其工程应变分别为001.01=ε，相应的横截面上的正应力为。
二、选择（每题3分，共15分）1. 关于转角的说法哪些是正确的？（）A. 横截面绕中性轴转过的角位移。
B. 变形前后同一横截面间的夹角。
C. 挠曲轴的切线与轴向坐标轴之间的夹角。
D. 横截面绕梁轴线转过的角度。
2. 设两根材料不同、截面面积不同的杆，受相同的外载作用，支承条件和长度相同，它们对应截面的内力是否相同？（）A. 相同；B. 不相同；C. 不一定相同。
3.若对称纯弯曲直梁的弯曲刚度EI沿杆轴为常量，其变形后梁轴（）。
A．为圆弧线，且长度不变；B．为圆弧线，长度改变；C．不为圆弧线，但长度不变；D．不为圆弧线，且长度改变。
4. 图4示平板，两端受均布载荷q作用，若变形前在板面划上两条平行线段AB和CD，则变形后（）。
A. A B∥CD、α角减小；B. A B∥CD、α角不变；C. A B∥CD、α角增大；D. A B不平行于CD。
图4 图55. 用三种不同材料制成尺寸相同的试件，在相同的试验条件下进行拉伸试验，σ-曲线如图5示。
比较三条曲线，可知拉伸强度最高、弹性模量最得到的ε大、塑性最好的材料分别为（）。
A. 1、2、3；B. 3、2、1；C. 1、3、2；D. 2、1、3；三、判断（每题2分，共20分）1. 凡不计自重的刚性杆都是二力杆。
西南科技大学工程力学期末答案
西南科技大学2012—2013学年第 1 学期《 工程力学 》期末考试试卷答案（A 卷）一、填空（每空2分，共20分）1．屈服（阶段）、强化（阶段）、局部变形（阶段）； 2．悬臂梁；外伸梁；（顺序可变化） 3．强度；稳定性（顺序可变化）；抵抗变形； 4. （143 ）或7.928；5．14；6.12ql ；23l ；216ql ； 7. （220，0）； 8.3FlEA； 二、选择（每题2分，共20分）1 2 3 4 5 6 7 8 9 10 DBACAAABCD三、作图。
（共10分）1. 画出轴的扭矩图。
（10分）四、计算题（1题10分，2题15分，3题15分，共40分）课程代码 1 9 1 9 9 0 0 2 0 命题单位土木工程学院：力学教研室33 7T/kN ·mx1. 解：①取整体为研究对象，受力如图所示。
（4分） 由 0x F ∑=，0Ax F =0y F ∑=，40Ay B D F F F q F ++--= 0A M ∑=，286420B D F F F q +--⋅=②取CD 为研究对象（取AB 为研究对象也行）， 受力如图所示。
（4分） 由0C M ∑=，420D F F -=③联立上述四个方程，可解得：（2分）0Ax F =，()5Ay F kN =-↓，()50B F kN =↑，()5D F kN =↑2. 解：因为BD 和BC 杆的两端均是铰支约束，而且两端之间没有其他外力作用，所以它们均是二力杆，承受轴力的作用。
可以通过对B 点的受力平衡分析，得到杆BD 和BC 的所受轴力的大小。
（1）B 点的受力分析图及坐标选取如右图所示（1分）：BD F根据平面汇交力系平衡的充分必要条件可建立如下平衡方程（2分）：0xF=∑，cos450o BC BD F F --=0yF=∑，sin 450o BD P F -+=BC F P =-；2BD F P =。
即，杆BC 受压；杆BD 受拉。
工程力学期末试题及答案
工程力学期末试题及答案一、选择题1. 某物体在竖直向下运动时，速度和加速度的关系是：A. 速度与加速度方向相同，速度越来越大B. 速度与加速度方向相同，速度越来越小C. 速度与加速度方向相反，速度越来越大D. 速度与加速度方向相反，速度越来越小答案：C2. 某物体做直线运动，其速度-时间图象如下。
则在 0 到 8 s 之间，物体的平均加速度为：[图示有速度-时间图象]答案：2 m/s²3. 一个物体从静止开始以 a 系数减速运动，则在时间 t 内停下来的路程与 t 的关系是：A. 正比B. 反比C. 抛物线关系D. 物体的重量答案：B4. 若质点做简谐振动，则它的位移-时间图是：A. 三角函数图象B. 双曲线图象C. 抛物线图象D. 正弦函数曲线图象答案：D5. 质点做圆周运动，它的加速度与速度关系是：A. 加速度与速度大小成正比B. 加速度与速度大小成反比C. 加速度与速度大小无关D. 加速度与速度方向无关答案：C二、填空题1. 刚性物体的质量为 5 kg，将它放在水平地面上拉力为 25 N 的绳子上，求绳子拉力的水平分量为 ______ N。
答案：252. 一个质量为 2 kg 的物体，被人以 40 N 的力用绳子拉着静止不动，求人与物体间的拉力的大小为 ______ N。
答案：403. 已知质量为 6 kg 的物体通过绳子悬挂在天花板上，绳子与竖直方向夹角为 30°，求绳子的张力为 ______ N。
（取 g = 10 m/s²）答案：60√34. 下图所示的斜面上有一个质量为 5 kg 的物体，斜面与水平方向夹角为 30°，物体沿斜面向下滑动，摩擦系数为 0.2，求物体的加速度为______ m/s²。
[图示有斜面和质量为5kg的物体]答案：4.95. 测得一个质量为 10 kg 的物体受到的力为 100 N，求物体的加速度为 ______ m/s²。
《西南科技大学》工程力学-复习要点
2010-2011学年《西南科技大学》《工程力学》复习要点填空、选择与判断题参考答案一、填空题1．力是物体间相互的相互机械作用，这种作用能使物体的运动状态和形状发生改变。
2．力的基本计量单位是牛顿（N ）或千牛顿（kN ）。
3．力对物体的作用效果取决于力的大小、方向和作用点（作用线）三要素。
4．若力F 对某刚体的作用效果与一个力系对该刚体的作用效果相同，则称F 为该力系的合力，力系中的每个力都是F 的分力。
5．平衡力系是合力（主矢和主矩）为零的力系，物体在平衡力系作用下，总是保持静止或作匀速直线运动。
6．力是既有大小，又有方向的矢量，常用带有箭头的线段画出。
7．刚体是理想化的力学模型，指受力后大小和形状始终保持不变的物体。
8．若刚体受二力作用而平衡，此二力必然大小相等、方向相反、作用线重合。
9．作用力和反作用力是两物体间的相互作用，它们必然大小相等、方向相反、作用线重合，分别作用在两个不同的物体上。
10．约束力的方向总是与该约束所能限制运动的方向相反。
11．受力物体上的外力一般可分为主动力和约束力两大类。
12．柔性约束限制物体绳索伸长方向的运动，而背离被约束物体，恒为拉力。
13．光滑接触面对物体的约束力，通过接触点，沿接触面公法线方向，指向被约束 的物体，恒为压力。
14．活动铰链支座的约束力垂直于支座支承面，且通过铰链中心，其指向待定。
15．将单独表示物体简单轮廓并在其上画有全部外力的图形称为物体的受力图。
在受力图上只画受力，不画施力；在画多个物体组成的系统受力图时，只画外力，不画内力。
16．合力在某坐标轴上的投影，等于其各分力在 同一轴 上投影的 代数 和，这就是合力投影定理。
若有一平面汇交力系已求得x F ∑和y F ∑，则合力大小R F =________。
17．画力多边形时，各分力矢量 首尾 相接，而合力矢量是从第一个分力矢量的 起点 指向最后一个分力矢量的 终点 。
18．如果平面汇交力系的合力为零，则物体在该力系作用下一定处于 平衡 状态。
《工程力学》期末复习题及答案()
《工程力学》期末复习题1选择题：(1) 下面哪一选项是材料的刚度指标？A；A 弹性模量E；B 屈服极限σs； D 断后伸长率(延伸率)δ。
C 强度极限σb(2) 下面哪一选项是材料的塑性指标？DA 弹性模量E；B 屈服极限σ；s； D 断后伸长率(延伸率)δ。
C 强度极限σb(3) 在铸铁压缩试验中，破坏后的铸铁试样断口平滑呈韧性，与轴线近似成45°。
破坏前，该断口所在斜截面的应力有何特点？CA 拉应力最大；B 拉应力最小；C 剪应力最大；D 剪应力最小。
(4) 在铸铁扭转试验中，铸铁断口的形态是什么样的？DA 断口平齐、与轴线垂直；B 断口平齐、与轴线近似成45°；C 断口呈螺旋面、与轴线垂直；D 断口呈螺旋面、与轴线近似成45°。
(5) 根据铸铁试件扭转破坏断口可以推断，铸铁的扭转破坏和什么因素有很大的关系？AA 最大拉应力；B 最小拉应力；C 最大剪应力；D 最小剪应力。
(6) 电阻应变片（简称电阻片或应变片）应用广泛，它是利用什么原理实现电测的？CA 压电；B 光的衍射；C 金属丝的电阻随机械变形而发生变化；D 当轴向压力达到某一临界值时，压杆失稳。
(7) 冲击韧性的物理意义是A 。
A 试样断裂过程中断面单位面积吸收的能量；B 试样断裂过程中断面吸收的能量；C 试样在冲击过程中受到的最大冲击力；D 试样在冲击过程中产生的最大变形。
(8) 矩形截面梁在截面B 处沿铅垂对称轴和水平对称轴方向上分别作用有P F ，如图所示。
关于最大拉应力和最大压应力发生在危险截面A 的哪些点上，有4种答案，请判断D 是正确的。
A +m ax σ发生在a 点，-m ax σ发生在b 点；B +m ax σ发生在c 点，-m ax σ发生在d 点；C +m ax σ发生在b 点，-m ax σ发生在a 点；D +m ax σ发生在d 点，-m ax σ发生在b 点。
(9) 构件中危险点的应力状态如图所示。
工程力学期末考试试卷A及答案
工程力学期末考试试卷A及答案工程力学期末考试试卷A及答案第 3 页 共 4页 试卷名称：建筑力学1．试题可采用粘贴方式，请用B5纸打印，粘贴时不要超过边框。
2．本科课程的试题一般不留答题空间，答案写在专用答题纸上，专科课程试题一般要留答题空间，答案直接做在试卷上。
2．物体A 重量为Q ，置于水平面上，接触面上的静滑动摩擦系数f=0.32，在物体上施加一水平拉力P=0.3Q ，则接触面上的摩擦力F 为（ ） A ．F=0 B ．F=0.3Q C ．F=0.32Q D ．F=Q 3．平面汇交力系、平面任意力系的独立的平衡方程的数目分别为（ ） A. 2，3 B. 3，3 C. 3，4 D.2，4 4．已知平面一般力系向O 点简化的主矢量为R ，主矩为m 0，最终简化结果恒为一个力偶矩，则（ ） A. R ≠0，m 0=0 B. R=0，m 0≠0 C. R ≠0，m 0≠0 D. R=0，m 0=0 5．使材料丧失正常工作能力的应力称为极限应力，低碳钢的极限应力是（ ）A. 比例极限σPB. 弹性极限σeC. 屈年级 专业班级 姓名 学号 考试时间 年 月 日 午 订 装 线 2011 ——2012学年 第二学期 课程名称： 工程力学 考试形式：（ 闭卷） 考核方式：（考试） 题号 一 二 三 四 五 六 七 八 总分 得分 评阅人签 名 一、选择题(每空 分，共 分) 1．平面汇交力系如图1所示，已知F 1=kN 3，F 2=1kN,F 3=3kN,则该力系的合力R 的大小应为（ ） A ．R=0 B ．R=3 kN C ．R=（1+23）kN D ． R=(1+43) kN 考场座号 试卷类型 得 分 命题教师签名： 毛平文 系主任签名： 日 期 2012.5.19服极限σs D. 强度极限σb6．轴向拉伸杆，正应力最大的截面和剪应力最大的截面（）A．分别是横截面、45°斜截面B．都是横截面C．分别是45°斜截面、横截面D．都是45°斜截面7．在下列关于平面图形几何性质的结论中，错误的是（）A．图形的对称轴必通过形心B．图形两个对称轴的交点必为形心C．图形对对称轴的静矩为零D．使静矩为零的轴一定是对称轴8．横截面面积相等、材料不同的两等截面直杆，承受相同的轴向拉力，则两杆的（）A. 轴力相同，横截面上的正应力不同B. 轴力相同，横截面上的正应力也相同C. 轴力不同，横截面上的正应力相同D. 轴力不同，横截面上的正应力也不同9．影响圆轴扭转角大小的因素是（）第 4 页共 4页试卷名称：建筑力学第 5 页 共 4页 试卷名称：建筑力学 A. 扭矩、材料、轴长 B.扭矩、轴长、抗扭刚度C. 扭矩、材料、截面尺寸D.扭矩、轴长、截面尺寸10、实心园轴的抗扭截面系数为Ｗp=（ ）A. πd 3/32B. πd 4/32C.πd 4/16 D. πd 3/16二 填空题(每题 2 分，共 10 分)11．理论力学研究的物体是刚体，而材料力学研究的物体是___________。
2010-2011-1工程力学期末-试卷A供参习
西南科技大学2010——2011学年第1 学期《工程力学》期末考试试卷（A卷）学院:_______________班级:_____________姓名:_______________学号:____________一、填空（每空2分，共30分）1. 低碳钢试件在整个拉伸过程中，依次经历了弹性阶段、、和共四个阶段。
2．静定梁的基本结构形式除了简支梁外还有和两种。
3. 为保证工程结构或机械的正常工作，构件必须满足刚度、以及的要求。
其中，刚度要求是指构件应具有足够的的能力。
4. 图1示平面汇交力系，已知F1 =23kN，F2 = 1 kN，F3 = 6 kN，则该力系的合力F R的大小应为kN。
5. 图2示圆截面悬臂梁，若梁的长度l变为原来的一半（其它条件不变），则梁的最大弯曲正应力变为原来的。
6. 图3中分布力的合力为，合力作用线与点A距离为，对点B 之矩为。
图2图3图1图4图5西南科技大学2010——2011学年第1 学期《工程力学》期末考试试卷（A卷）7. 图4所示截面形心的坐标为。
（单位：mm）8. 图5示阶梯杆AD受三个集中力F作用，AB=BC=CD=l，弹性模量为E，AB、BC、CD段的横截面面积分别为A、2A、3A，则阶梯形杆总变形量∆l。
=二、选择（每题2分，共20分）1．等直圆轴纯扭转时其横截面上，下列说法正确的是（）。
A. 既有正应力，又有切应力；B. 只有正应力，无切应力；C. 既无正应力，又无切应力；D. 只有切应力，无正应力。
2．铸铁是一种典型的脆性材料，其抗拉性能（）其抗压性能。
A. 优于；B. 差于；C. 等于；D. 无法判断。
3．梁截面面积相同时，其截面的抗弯能力（）。
A．工字形>矩形>圆形； B．矩形>工字形>圆形；C．圆形>矩形>工字形； D．工字形>圆形>矩形。
4．当梁发生平面弯曲时，其横截面绕（）旋转。
A．梁的轴线； B．截面对称轴； C．中性轴； D．截面形心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西南科技大学2012—2013学年第 1 学期
《 工程力学 》期末考试试卷答案（A 卷）
一、填空（每空2分，共20分）
1．屈服（阶段）、强化（阶段）、局部变形（阶段）； 2．悬臂梁；外伸梁；（顺序可变化） 3．强度；稳定性（顺序可变化）；抵抗变形； 4. （143 ）或7.928；
5．14
；
6.
12ql ；23
l ；21
6ql ； 7. （220，0）； 8.
3Fl
EA
； 二、选择（每题2分，共20分）
1 2 3 4 5 6 7 8 9 10 D
B
A
C
A
A
A
B
C
D
三、作图。
（共10分）
1. 画出轴的扭矩图。
（10分）
四、计算题（1题10分，2题15分，3题15分，共40分）
课程代码 1 9 1 9 9 0 0 2 0 命题单位
土木工程学院：力学教研室
3
3 7
T/kN ·m
x
1. 解：①取整体为研究对象，受力如图所示。
（4分） 由 0x F ∑=，0Ax F =
0y F ∑=，40Ay B D F F F q F ++--= 0A M ∑=，286420B D F F F q +--⋅=
②取CD 为研究对象（取AB 为研究对象也行）， 受力如图所示。
（4分） 由0C M ∑=，420D F F -=
③联立上述四个方程，可解得：（2分）
0Ax F =，()5Ay F kN =-↓，()50B F kN =↑，()5D F kN =↑
2. 解：因为BD 和BC 杆的两端均是铰支约束，而且两端之间没有其他外力作用，所以它们均是二力杆，承受轴力的作用。
可以通过对B 点的受力平衡分析，得到杆BD 和BC 的所受轴力的大小。
（1）B 点的受力分析图及坐标选取如右图所示（1分）：
BD F
根据平面汇交力系平衡的充分必要条件可建立如下平衡方程（2分）：
0x
F
=∑，cos450o BC BD F F --=
0y
F
=∑，sin 450o BD P F -+=
BC F P =-；2BD F P =。
即，杆BC 受压；杆BD 受拉。
（2分）
F Ax
F Ay
F B
F D
F D
F Cx
F Cy
P
BC F
45o
B
x
y O
（2）确定许用载荷
杆件的应力应分别满足如下要求：
[]2t P
A
σ≤与[]c P A σ≤ （4分）
可推出： 28.3P k N ≤与30P kN ≤ （4分）
由此可得该结构的许用载荷为[]28.3P kN =。
（2分）
3. 解：① 求支座反力：),
(50),(20,
0↑=↑== kN kN NB Ay Ax F F F （2分）
② 绘内力图求最大内力：
梁段上 |F S |max = 30 kN ，|M|max = 40 kN ·m 。
③ 计算最大工作应力：
最大弯曲正应力：MPa 7.1066
2
max max max ===bh M W M z
σ（3分）
最大弯曲切应力：MPa 323max max
max
max ===
*bh
F b
I S F S z z S
τ（3分） ④ 结论：[][]MPa MPa 50,120max max =<==ττσσ，故强度满足要求。
（1分）
（6分）
注明：线形错一段扣1分，关键点错一个扣1分。
＋ 30 20 20
＋
－ F S ：（kN ）
＋
M ：（kN ·m ）
40
20 －。
