塔吊布置及群塔作业方案(含基础)40塔

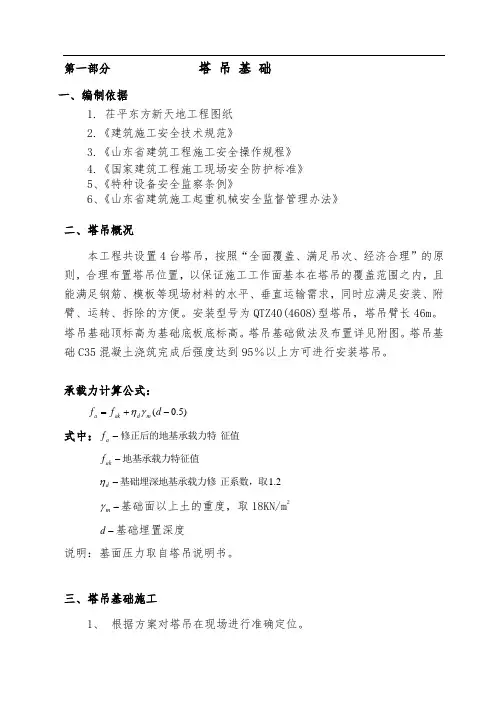

第一部分 塔 吊 基 础

一、编制依据

1. 吉林市临江住宅改造项目北区工程图纸

2.《建筑施工安全技术规范》

3.《吉林省建筑工程施工安全操作规程》

4.《国家建筑工程施工现场安全防护标准》

5、《特种设备安全监察条例》

6、《吉林省建筑施工起重机械安全监督管理办法》

二、塔吊概况

本工程共设置3台塔吊，按照“全面覆盖、满足吊次、经济合理”的原则，合理布置塔吊位置，以保证施工工作面基本在塔吊的覆盖范围之内，且能满足钢筋、模板等现场材料的水平、垂直运输需求，同时应满足安装、附臂、运转、拆除的方便。安装型号为QTZ63(TC5212)型塔吊，塔吊臂长52m ，两台QTZ40B （TC4708）型塔吊，塔吊臂长47m 。塔吊基础顶标高为基础底板底标高。塔吊基础做法及布置详见附图。塔吊基础C30混凝土浇筑完成后强度达到95％以上方可进行安装塔吊。

承载力计算公式：

)5.0(-+=d f f m d ak a γη

式中：征值修正后的地基承载力特-a f

地基承载力特征值-ak f

2.1正系数，取基础埋深地基承载力修-d η

-m γ基础面以上土的重度，取18KN/m 2

-d 基础埋置深度

说明：基面压力取自塔吊说明书。

三、塔吊基础施工

1、根据方案对塔吊在现场进行准确定位。

2、开挖塔吊基坑，夯实坑底，准备塔吊基础钢筋。

3、塔吊基础下方不得有暗沟、管道及其他地下建筑，如无法避开则应妥善处理。

4、塔吊基础槽底夯实后做两步3：7灰土及100厚C15垫层，地基承载力不得低于0.2MPa。

5、基础表面应平整，水平误差不得大于1‰。

6、立塔前应清理承台表面灰浆，并重新核实水平误差。

7、基础应有两组接地装置，接地电阻≤4Ω。

8、绑扎塔吊基础钢筋，必须控制在规定的范围以内，作好测量记录。

9、砼基础制作单位必须向塔机主管单位提供基础砼强度试验报告。

10、塔吊基础保养，作好混凝土试块留设。

11、当混凝土强度达到95％以上，经质量、安全部门及监理单位验收合格后方能安装塔吊。

12、基础施工资料：塔吊基础施工记录，塔吊基础砼强度报告。

四、塔吊基础防护与相邻基础持力层挠动的处理

１、塔吊基础顶标高与地下室底板底标高一致。塔吊基础开挖时会破坏地下室独立基础持力层，为保证结构的稳定性避免不均匀沉降的发生，需将开挖挠动部分全部清理，并使用C15混凝土进行基础换填，换填高度至基础底板底，并且振捣密实。

五、基础配筋

1、塔吊QTZ63(TC5212)和QTZ31.5（TC4207）：

塔吊QTZ63(TC5212)基础钢筋保护层厚度50mm，上下层配Φ20双向钢筋，立筋配Φ16钢筋；

塔吊QTZ40B（TC4708）基础钢筋保护层厚度50mm，上下层配Φ16

楼号(标准节尺寸)

d

基础高度

h

基础

上下层钢筋

基础尺寸（b×b）

b

11#主楼 1.6m×1.6m 1.5m Φ20 b=5×5m 13#楼 1.5m×1.5m 1.5m Φ16 b=4×4m

主筋：HRB335，Φ20，L＝5400，共计104根@200均布；

主筋：HRB335，Φ16，L＝4300，共计192根@170均布；

钩筋：HRB335，Φ16，L＝1800，共计81根@600均布；

钩筋：HRB335，Φ12，L＝1700，共计162根@540均布；

塔吊基础平面及配筋图

塔吊基础平面及配筋图六、塔吊工作参数

七、塔吊接地

1、材料：40×4热镀锌扁钢，φ33×4.5钢管。

2、做法：塔吊接地极每组采用三根φ33×4.5钢管制作，三根钢管用40×4扁钢焊接连成整体，接地极长2m，埋入深度为塔吊基底以下1.5m 深。塔吊基础四周设置两组接地极，每组接地极引出一根40×4扁钢，与塔吊基础内部引出的扁钢焊接在一起。塔吊基础内部扁钢与预埋标准节上的40mm厚钢板焊接在一起。

3、其它要求：1）、所有焊接处长度不得少于10cm；2）、接地极引出的竖向扁钢平面与塔吊基础立面保持平行；3）、接地施工完后由相应施工人员报项目质检员、机管员、安全员进行验收，验收合格后方可浇筑塔吊基础混凝土，验收记录交机管员存档。

4、塔吊接地安装完成后，要对接地电阻进行摇测，要求小于4Ω，若达不到必须要进行处理补做，达到安全要求。

八、塔吊的安装与拆除

1、安装、顶升的要求

1、1安装和操作人员必须熟悉本塔说明书及塔机有关的技术文件，熟悉安装、顶升以及操作程序后，方可进行工作。

1、2安装工作应在风力小于六级（13.8）时进行，顶升工作应在风力小于四级（7.9）时进行。

1、3安装塔机的混凝土基础，要求地耐力不低于200KN/m2。

1、4顶升过程中，塔机除自身安装需要的吊装外，不得进行其它吊装工作。

1、5在安装塔吊时，要求塔吊一次安装到位。

2、安装前的准备工作：

2.1了解现场布置及土质情况，清除周围障碍物，安装场地范围要设围栏。

2.2结合施工组织设计，确定塔机位置。13#商业塔机为独立式、11#回迁楼为附着式。

2.3 起升高度和相应起重量要相匹，并准备好枕木，木楔和铁丝、绳扣等常用安装工具。

2.4配备好安装人员：指挥1人，起重及安装工4－6人，电工2人，塔吊司机1人。

3、安装顺序

3.1第一节架安装在底座上。为保证塔机安装后，无风时的侧向垂直度为4/1000，必须认真做好第一节架的校正工作，可采用这样的方法：将第一节架的四个内侧之间加调整铁板，使纵梁底的四个支点调到水平，以校正垂直线和中心线之间的偏移量，使垂直度公差在1/1000以内。安装好第一节架后，用销轴把四根塔身拉杆与第一节架的型材梁底座连接好。

3.2自升平台按图安装在套架中部。

3.3臂架可根据施工需要组装成52米和42米的长度，根据臂长所需安装拉杆和臂架节。装上变幅小车和小车牵引机构；连接和穿绕变幅小车钢丝绳，再将起重臂拉杆装于臂架上。

3.4用吊车将起重臂吊起，使臂根铰点与回转上支承架的铰点耳对正，用销轴连接起来，然后将头部抬起，将已装好的塔式起重臂拉杆的自由端用销轴与塔顶节架连接。

3.5在地面上将操作的一切电气设备装配好后，吊起安装在回转上支承架侧面，并用销子固定好。

3.6进行试运转,试运转一切顺利，方可开始顶升加节，起吊重物。

3.7塔吊安装完成后，要进行塔吊及安全规范要求的各种安全检查及手续的完善，同时塔吊单位必须办理聊城市技术监督局的检验合格证后方可正式使用。

九、塔吊的基础安装

根据塔吊厂家安装说明书、相应安全规范及施工规范及甲方给予的基坑上塔吊基础方案。

1、四标段有两台QTZ40B（TC4708）在基坑上需要进行安装吊车基础，以地下室基坑护壁桩C25冠梁顶面为吊车基础顶标高，测量员确定吊
