气体传感器进行量程标定的方法

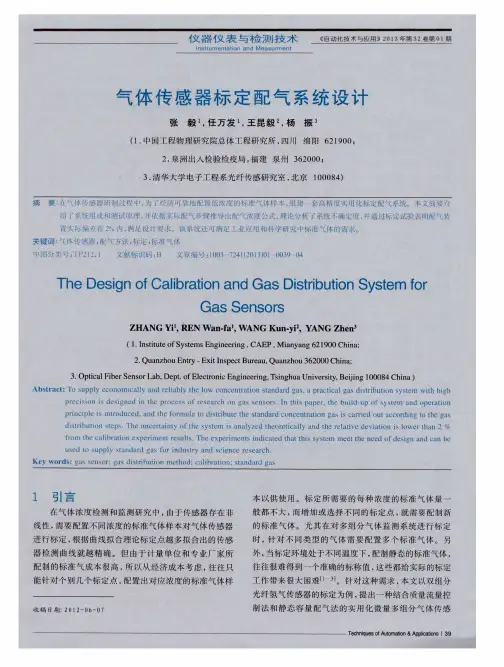

气体传感器标定配气系统设计
３ 配 气 系统 精 度 评 估
３ ． １ 不 确定 度分析
根据 式（ １ ） 双 组分标 准气体 的合 成标准 不确 定度 可
由下 式表示ｔ 】
Ｑ
２
电传感器 的测量氢气浓度 的范 围是 ０ ４ ％， 当氢气浓 度为 ０ ％ 时， 输 出电流值为 ４ ｍＡ， 当氢气浓 度为 ４ ％时，
自 动 化 技术 与 应 用 ２ ０ １ ３ 年 第３ ２ 卷 第０ １ 期
仪 器 仪 表 与 检 测 技 术
Ｉ ｎ ｓ ｆ ｒ ｕ ｍｅ ｎ ｔ ａｆ ｆ Ｏｎ ａｎ ｄ Ｍ ｅａ ｓ ｕ ｒ ｍ ｅｎ ｔ
据 ６可 以看 出 ， 误差都在 ２ ％Ｆ Ｓ允 许 范 围 内 ， 配 气 系
仪 器 仪 表 与 检 测 技 术
Ｉ ｎ ｓ ｔ ｒ ｕ ｍ ｅｎ ｔ ａ ｔ ｉ ｏｎ ａ ｎｄ Ｍｅ ａｓ ｕ ｒ ｍ ｅｎ ｔ
《 自动 化 技 术 与 应 用 》２ ０ １ ３年第 ３ ２卷第 ０ １期
气 的浓 度为 零 ， 气 室 内 残 留 的 气 体 为 空 气 ，口 Ｊ 以把它 当
＝
１ ５ ８ １ ５ ８ １ ５ ８
９ ９ ６
９ ９ ４ ９ ９ １ ９ ９ ７
１ ５ ８ １ ５ ８
ｉ ８ ４ ｌ ３ ２
一
一
（ Ｐ ２ 一 Ｐ １ ） ｘ ｖ ， （ 一 Ｐ １ ） × （ Ｐ ： 一 Ｐ ） × ３ ０ （ Ｐ 一 Ｐ ） Ｘ ４ ０ ０ ０
做 稀释 气 体 看待 。根 据充 气前 后 氢气 缓 冲气 室 的压 强 由 Ｐ， ？ ， 可 以确 定实 际通入 的氢气量为 ：
ＵＫ ： ２×
Ｑ
＝
气体标定方案图
气体标定方案图引言气体传感器是一种常用的检测设备，通常用于监测环境中的各种气体浓度或压力。
为了保证气体传感器的准确性和可靠性，需要进行定期的标定。
标定是通过与已知浓度或压力的气体进行比较，来确定传感器输出与实际浓度或压力之间的差异。
本文档提供了一个气体标定方案图，用于指导用户进行气体传感器的标定工作。
1. 标定准备在进行气体传感器标定之前，需要做好以下准备工作：•获得标定气体：根据传感器测量的气体类型，选择相应的标定气体。
标定气体可以通过购买或通过专业机构租赁获得。
•准备标定设备：标定设备包括标定瓶、流量计、电源等。
标定瓶用于存放标定气体，流量计用于调整标定气体的流量，电源用于供给传感器工作所需的电力。
•环境准备：标定环境需要保持稳定，并尽量避免有害气体的干扰。
确保气体传感器能够在标定过程中正常工作。
2. 标定步骤根据标定准备的工作和传感器的特性，以下是一个一般的气体传感器标定步骤：1.将标定气体连接到标定设备：将标定气体连接到标定瓶，并通过流量计控制标定气体的流量。
2.让传感器预热：将传感器与电源连接，并预热一段时间，通常在10-15分钟左右。
预热的目的是使传感器达到稳定的工作状态。
3.设置标定点：根据传感器的工作范围和需要标定的浓度范围，设置标定点。
一般来说，至少需要3个标定点，分别涵盖传感器的最低、最高和中间范围。
4.标定传感器：将传感器与标定设备连接，并将标定气体使其流经传感器。
记录传感器输出的测量值，并与标定气体的实际浓度进行比较。
5.调整传感器：根据传感器输出值和实际浓度的差异，调整传感器的校准系数。
不同型号的传感器校准方法可能不同，可以参考传感器的技术规格说明书或咨询厂家获取更具体的调整步骤。
6.验证标定结果：在完成传感器标定后，使用已知浓度的气体进行验证，确认标定结果的准确性。
如果验证结果不符合预期，需要重新进行标定或调整传感器。
3. 标定注意事项在进行气体传感器标定时，需要注意以下事项：•安全操作：标定气体中可能存在有害气体，需要采取相应的安全措施，确保操作人员的安全。
气体检测仪传感器的工作原理是什么
气体检测仪传感器的工作原理是什么？气体检测仪可以检测气体的泄漏情况，通过发出声、光等报警信号来提醒人们采取人员疏散、强制排风、关停设备等安全措施，是工业生产和日常生产常用的一种仪器。
但气体检测仪并不是始终都能够准确测量气体浓度的，就像我们的手表需要定期和标准时间校对一样，气体检测仪也需要定期进行校正来确保检测的准确性，而校正的过程就被称为“标定”。
01、为什么需要标定可燃气体报警器的准确性是检测并发出警报的重要前提，而其准确性则取决于内置的可燃气体传感器，无论是电化学传感器还是催化燃烧式传感器，都会在使用过程中受到环境里某些物质的影响，而逐渐发生变化甚至中毒失效，只有经过及时的维护和校正，仪器检测出来的结果的准确性才能得到保证。
在实际使用中，很多因素都会影响报警器的准确值，定期标定就是为了将检测结果误差减到最小，精确度达到最高。
02、哪些情况下需要标定1、氧气浓度过高或过低在氧气不足的大气环境中对可燃气体进行检测，可能造成可燃气体浓度数低于实际浓度；反之，在氧气过足的环境中进行检测时，检出的浓度数又可能高于实际浓度。
在这种情况下，就需要对检测仪进行标定，来达到准确测量的目的了。
2、可燃气体检测仪的重新标定当气体浓度过高导致可燃气体检测仪显示“超量程”时，则需重新标定。
如在使用可燃气体探测器过程中，仪器的量程为0-100%LEL，而实际的浓度高于100%的情况下就会造成超量程的现象，这个时候就需要重新对气体探测器进行标定。
硅酮化合物的水蒸气或其他已知杂质可能会影响可燃气体探测器的正常运行，导致其读数低于实际气体浓度。
如果仪器在硅酮化合物的水蒸气环境中使用过，为确保测量的准确，在下次使用前也幼重新标定仪器。
03、如何进行标定根据每种检测气体的爆炸下限，我们需要有针对性的进行标定。
拿氢气报警器来说，我们首先要把氢气的标准气体制作完成，将气敏元件或应用产品在额定工作条件下通电老化一段时间(一般不少于2小时，最好24小时以上)使元件阻值充分稳定。
气体传感器的标定
气体传感器的标定为了保证传感器的精度和系统的完整性，气体传感器需要被标定。
传感器固定安装位置是很重要的，位置必须使标定容易完成。
标定的时间间隔依传感器的不同而不同。
通常，传感器的制造厂商将建议传感器的标定的时间间隔。
然而，在传感器安装后的三十天，按照惯例应频繁的对传感器进行检查。
在这个周期内，观察该传感器是否适合新的环境。
同样，厂家并没有在系统的设计中说明传感器性能影响的因素。
如果传感器的功能作用能连续大约三十天，说明安装的可信度很高。
在这段时间里，任何可能的问题都可确认和修改。
经验说明：传感器第一次安装后三十天，按照操作的希望值，完成传感器的各种功能。
大多数问题如传感器位置的不适合、其他气体的干扰、密度的降低，在这段时间里将会出现。
在前三十天，传感器应做周检察。
而后，制定维修计划包括标定的时间间隔。
正常情况下，每月标定足以满足传感器的效率和灵敏度，同时月检察也能保证传感器的精度。
由上，传感器的标定方法和过程被立即确定。
标定的过程简单、直接、容易。
这种标定是一种简单的安全检查，不象实验室分析仪要求很高的精度。
为了某一区域气体的质量和安全，要求气体的监视仪满足简单、可重复和经济。
标定的过程将具有一致性和追溯性。
标定的过程将在传感器安装的现场完成。
气体传感器的标定包括两步骤：首先是"零点"设置；然后是"量程"的标定。
步骤1："零点"设置定义气体的零点没有确定的标准。
许多分析过程，包括一些特殊的分析过程如EPA方法，都使用纯氮或纯人造气体来建立零点。
这是因为这种瓶装氮气和人造气体容易获得。
由于这个原因，人们普遍认为使用瓶装氮气和人造气体是传感器零点设置的一种好方法。
不幸的是，这种方法不太准确。
通常空气中除了含有氮气和氧气外，还含有微量的其他气体。
同样，周围的空气中含有很小百分数的水蒸气。
因此，假设该区域的空气是清新的，使用周围的空气作为传感器的零点具有现实和实践意义。
气压传感器的使用方法和校准步骤
气压传感器的使用方法和校准步骤气压传感器是一种广泛应用于工业、农业、航空等领域的重要测量设备。
它能够实时感知和测量气体压力，帮助我们获取生产和研究过程中的重要数据。
但是，如果不正确使用和校准气压传感器，可能会导致数据不准确，从而影响工作的效果。
下面将详细介绍气压传感器的使用方法和校准步骤。
首先，正确安装气压传感器是保证其准确工作的重要前提。
在进行安装前，我们需要仔细阅读传感器的使用说明书，并选取合适的安装位置。
一般来说，传感器应尽量避免暴露在强光、高温、强电磁干扰等环境下。
此外，传感器的连接线路也需要正确接入，以确保传感器与测量仪器之间的正常通信。
其次，使用气压传感器前需要进行校准。
校准是调整传感器输出与实际气体压力值之间的关系，以确保测量结果的准确性。
校准步骤主要包括零点校准和量程校准。
零点校准是使传感器在无气压作用下的输出为零。
具体操作可在无气压的环境下，将传感器连接到校准设备上，并按照设备的操作指南进行校准。
在校准过程中，我们需要确保传感器与校准设备的连接可靠，并且校准设备本身的准确性。
量程校准是通过将传感器暴露在不同压力下，校准其输出与实际压力值之间的关系。
具体操作可参考校准设备的操作指南，逐步调整设备产生的压力值，并记录传感器输出的数值。
在校准过程中，我们需要确保传感器暴露在稳定的压力环境下，以保证校准的准确性。
此外，对于一些高精度要求的应用，还可以参考国家或行业标准，选择相应的校准方法和设备。
在日常使用中，我们还需要注意一些细节以确保气压传感器的准确性和稳定性。
首先，避免在传感器附近进行强烈的冲击或振动，以免影响其正常工作。
其次，定期清洁传感器的表面，防止灰尘或污物对其测量结果的影响。
另外，注意传感器的温度环境，避免超过其工作温度范围。
最后，定期检查传感器连接线路是否异常，以免由于连接问题导致测量结果不准确。
在使用气压传感器时，我们还需要了解其适用范围和使用注意事项。
不同类型的气压传感器适用于不同的气体压力范围和工作环境，因此在选择和使用时需要根据具体需求进行选择。
MH-441D 甲烷气体传感器使用说明书
甲烷气体传感器（型号：MH-441D）使用说明书版本号：1.0实施日期：2020.09.14郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用炜盛科技的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司MH-441D 甲烷气体传感器产品描述MH-441D 甲烷气体传感器是一款通用型智能红外气体传感器（以下简称传感器），运用非色散红外（NDIR ）原理对空气中存在的甲烷气体进行检测，具有很好的选择性，无氧气依赖性；该传感器是将成熟的红外吸收气体检测技术与微型机械加工、精良电路设计紧密结合而制作出的小巧型高性能传感器。
使用方便，可直接用来替代催化燃烧元件，广泛应用于存在甲烷及爆炸性气体的各种场合。
传感器特点 高灵敏度、高分辨率、低功耗、响应时间快 提供UART 、模拟电压等多种输出方式温度补偿，卓越的线性输出，优异的稳定性、使用寿命长抗水汽干扰、不中毒，可直接替换催化燃烧原理传感器主要应用暖通制冷与室内空气质量监控工业过程及安全防护监控农业及畜牧业生产过程监控技术指标表1产品型号MH-441D 检测气体甲烷工作电压 3.6～5V DC (需由安全栅供电)平均电流＜85mA测量范围0～10%Vol 范围内可选（详见表2）接口电平3.0V输出信号UART0.4～2V （需经过安全栅输出）预热时间3min 响应时间T90＜30s 工作温度-20～60℃工作湿度0～95%RH （无凝结）外形尺寸Φ20×22.2mm重量35g 寿命＞5年防护等级IP54电源端、通讯端本安参数Ui=7.5VDC ，Ii=265mA ，Pi=0.5W ，Ci=10μF ，Li=0mH图1:传感器结构图常用量程和精度表2气体名称分子式量程分辨率小数位备注甲烷CH 40～5.00%Vol0.01%Vol 2位温度补偿0～10.00%Vol 2位100%LEL1%LEL无产品尺寸图图2：产品尺寸图引脚定义MH-441D 引脚定义表3引脚名称引脚说明Pin 2V+电压输入Pin 1GND Pin 4Vout (0.4～2V)Pin 3UART （RXD ）0～3.0V 数据输入Pin 5UART （TXD ）0～3.0V 数据输出图3：引脚定义模拟电压输出Vout 输出电压范围（0.4～2V ），对应气体浓度（0～满量程）。
voc在线分析仪的标定方法
voc在线分析仪的标定方法voc在线分析仪是一个非常灵敏的在线voc检测仪器，它能检测ppm甚至ppb级别的VOC气体的浓度，检测原理主要有PID光离子化检测原理及FID氢火焰离子化检测原理。
通常VOC检测仪的校零目的，就是确定重要气体存在的背景信号。
零点信号包括电子空白信号和校零环境新鲜空气的信号。
理论上讲，在零点校准过程中，包括电子空白信号和校零环境新鲜空气信号都应该被取消。
所以，新鲜空气应该被用作零点校准的校零气体。
重点介绍voc在线分析仪的标定方法voc在线分析仪标定时间：voc在线监测系统核心检测部件采用的是PID气体传感器，由于气体传感器本身的原因，固定式在线voc检测仪在长时间的工作时，检测结果可能会出现漂移、误差等，所以就需要定期进行标定。
当对检测仪进行标定时，需要使用到标准气体。
通常标点时间可为半年一次、一年一次。
标点的时间越短，次数越多，仪器的准确度就不易受干扰。
准备好固定式VOC气体检测仪、显示屏、标气罩、流量计、减压阀、标准气体等。
voc在线分析仪标定方法：当标定固定式VOC检测仪时，需要知道该固定式VOC检测仪的检测量程，根据检测量程配标准气体，进行标定时使用标准气体进行验证。
VOC在线监测仪标定步骤：（1）零点调整完成后，拿出标定装置，固定式VOC气体检测仪、标气罩、流量计、减压阀、标准气体、气管等。
（2）将标定罩套在VOC检测仪的气杯上，打开标准气体的阀门，将标准气体流量调到400-500ml/min左右。
（3）标准气体进入到VOC检测仪的气室中时，VOC仪器上将显示标准气体浓度。
（4）屏幕上的数值稳定一段时间后，大概1-3min左右，看显示屏上显示的数值是否与标气数值是否一致。
（5）如果数值有偏差，按下“确认”键，将“菜单”移到“量程”界面，按下“确认”键进入。
（6）通过左、右移动键将数值调整到与标准气体一致，然后按下“确认”键。
（7）屏幕显示“OK”字样，即标定完成。
气体传感器常见参数解析资料
传感器常见参数解析:1.测量范围在允许误差限内被测量值的范围。
2.量程测量范围上限值和下限值的代数差。
3.精确度被测量的测量结果与真值间的一致程度。
4.重复性在所有下述条件下，对同一被测的量进行多次连续测量所得结果之间的符合程度：相同测量方法、相同观测者、相同测量仪器、相同地点、相同使用条件、在短时期内的重复。
5.分辨力传感器在规定测量范围圆可能检测出的被测量的最小变化量。
6.阈值能使传感器输出端产生可测变化量的被测量的最小变化量。
7.零位使输出的绝对值为最小的状态，例如平衡状态。
8.激励为使传感器正常工作而施加的外部能量(电压或电流)。
9.最大激励能够施加到传感器上的激励电压或电流的最大值。
10.输入阻抗在输出端短路时，传感器输入的端测得的阻抗。
11.输出有传感器产生的与外加被测量成函数关系的电量。
12.输出阻抗在输入端短路时，传感器输出端测得的阻抗。
13.零点输出所加被测量为零时传感器的输出。
14.滞后在规定的范围内，当被测量值增加和减少时，输出中出现的最大差值。
15.迟后输出信号变化相对于输入信号变化的时间延迟。
16.漂移在一定的时间间隔内，传感器输出中与被测量无关的不需要的变化量。
17.零点漂移在规定的时间间隔及室内条件下零点输出时的变化。
18.灵敏度传感器输出量的增量与相应的输入量增量之比。
19.灵敏度漂移由于灵敏度的变化而引起的校准曲线斜率的变化。
20.热灵敏度漂移由于灵敏度的变化而引起的灵敏度漂移。
21.热零点漂移由于周围温度变化而引起的零点漂移。
22.线性度校准曲线与某一规定只限一致的程度。
23.非线性度校准曲线与某一规定直线偏离的程度。
24.长期稳定性传感器在规定的时间内仍能保持不超过允许误差的能力。
25.固有频率在无阻力时，传感器的自由(不加外力)振荡频率。
26.响应输出时被测量变化的特性。
27.补偿温度范围使传感器保持量程和规定极限内的零平衡所补偿的温度范围。
28.蠕变当被测量机器多有环境条件保持恒定时，在规定时气体传感器的分类最近，工控传感器论坛上关于气体传感器的分类的帖子好像颇受欢迎，但是遗憾的是，内容不尽详细，本人在此略谈一二，希望对这一讨论有所裨益！国家标准GB7665-87 ，对传感器的定义是：传感器是能感受规定被测量并按照一定规律转换成可用输出信号的器件或装置。
气体传感器校准方法
气体传感器校准方法1、气体传感器校准的意义随着人们对生活品质要求的不断提高，气体传感器在各种场合得到了广泛应用，如环保检测、医疗诊断、工业控制等领域。
然而，对于任何一款传感器，除了要有高灵敏度、低功率消耗、小尺寸等“硬件指标”，还必须保证其稳定性和准确性，才能保证实际应用中的可靠性。
而这就要求在购买后，对气体传感器进行一定的校准，以检验其准确度是否达到标准。
因此，气体传感器的校准显得尤为重要。
2、气体传感器校准的分类气体传感器校准的方法一般分为以下两种：*零点校准：在气体传感器空气中不含目标气体时，将输出信号调整为设定的零点值，即校准传感器在无气体情况下的输出值。
*标定校准：根据目标气体的浓度进行校准，以确保传感器输出浓度与实际浓度之间的误差极小。
实际应用中，针对不同的气体传感器类型和所用场景，可能会采用不同的校准方式。
3、气体传感器校准的步骤*第一步：检查设备的基本状况。
在校准传感器之前，应确保设备的工作状态、环境温度等基本参数在正常范围内，以保证校准结果的准确性。
*第二步：进行零点校准。
将传感器置于室内空气中，调整传感器信号输出值为零，并将零点值记录下来。
*第三步：进行标定校准。
使用标准气体浓度标定器与传感器联通，并通过标定器设置预定的气体浓度，记录传感器的输出值。
*第四步：校准后的数据处理。
计算传感器输出值与标定浓度之间的误差，进行数据处理，校准传感器输出结果。
如果误差较大，需要重新进行校准，直到满足精度要求。
4、气体传感器校准的注意事项*气体传感器的校准一般需要专门的设备，因此应在专业人员的指导下操作，以免造成损失。
*校准的间隔时间一般视传感器类型和应用场景而定，但通常不建议超过6个月，以确保传感器准确度的可靠性。
*在数量可行的情况下，应当保证每台传感器在校准前后的应用环境尽可能恒定，以避免参数变化对校准误差的影响。
*校准过程中，应避免光线、电磁波等外界干扰对传感器输出信号的影响，同时应严格遵守安全操作规程，确保操作人员的人身安全。
气体传感器的标定方法
气体传感器的标定方法为了保证传感器的精度和系统的完整性，气体传感器需要被标定。
传感器固定安装位置是很重要的，位置必须使标定容易完成。
标定的时间间隔依传感器的不同而不同。
通常，传感器的制造厂商将建议传感器的标定的时间间隔。
然而，在传感器安装后的三十天，按照惯例应频繁的对传感器进行检查。
在这个周期内，观察该传感器是否适合新的环境。
同样，厂家并没有在系统的设计中说明传感器性能影响的因素。
如果传感器的功能作用能连续大约三十天，说明安装的可信度很高。
在这段时间里，任何可能的问题都可确认和修改。
经验说明：传感器第一次安装后三十天，按照操作的希望值，完成传感器的各种功能。
大多数问题如传感器位置的不适合、其他气体的干扰、密度的降低，在这段时间里将会出现。
在前三十天，传感器应做周检察。
而后，制定维修计划包括标定的时间间隔。
正常情况下，每月标定足以满足传感器的效率和灵敏度，同时月检察也能保证传感器的精度。
由上，传感器的标定方法和过程被立即确定。
标定的过程简单、直接、容易。
这种标定是一种简单的安全检查，不象实验室分析仪要求很高的精度。
为了某一区域气体的质量和安全，要求气体的监视仪满足简单、可重复和经济。
标定的过程将具有一致性和追溯性。
标定的过程将在传感器安装的现场完成。
气体传感器的标定包括两步骤：首先是"零点"设置；然后是"量程"的标定。
步骤1："零点"设置定义气体的零点没有确定的标准。
许多分析过程，包括一些特殊的分析过程如EPA方法，都使用纯氮或纯人造气体来建立零点。
这是因为这种瓶装氮气和人造气体容易获得。
由于这个原因，人们普遍认为使用瓶装氮气和人造气体是传感器零点设置的一种好方法。
不幸的是，这种方法不太准确。
通常空气中除了含有氮气和氧气外，还含有微量的其他气体。
同样，周围的空气中含有很小百分数的水蒸气。
因此，假设该区域的空气是清新的，使用周围的空气作为传感器的零点具有现实和实践意义。
第11章 传感器的标定讲解
第11章 传感器的标定
传感器的静态特性标定
1.静态标定条件
（205）℃；≤85%RH；（76060）mm汞柱
2.标定仪器设备（标准量具）精度等级的确定
●标准量具的精度等级比被标定传感器至少高一个等级； ●附加设备又必须比标准量具至少高一个等级。
3.静态特性标定方法——比较法
●创造一个静态标准条件； ●选择标准量具； ●标定步骤： 全量程等间隔分点标定； 正、反行程往复循环一定次数逐点标定（输入标准量，测试 传感器相应的输出量）； 列出传感器输出-输入数据表格或绘制输出-输入特性曲线； 数据处理获取相应的静态特指标。
F P S
定
§11-2 压力传感器的动态标定
传感器的动态特性取决于什么？
传感器的动态模型，即阶数以及τ，ξ,ω等
幅频特性、相频特性
阶跃响应
各种已知频率的正 弦信号激励试验
阶跃信号激励试验
19
这种方法的缺点是标定频率低(低于500 Hz)， 标定装置制作困难，应用受到限制。
气压表 泄气门 膜片 侧面被标定的传感器 底面被标定的传感器 高压室 低压室 测速压力传感器 测速 前置级 数字 频率计 测压 前置级 记录 装置
§11-2 压力传感器的动态标定
气源
25
第11章 传感器的标定
激波管法
原理：标定时根据要求对高、低 压室充以不同的压缩空气，低压 室一般为一个大气压力，对高压 室则充以高压气体。当高、低压 室的压力差达到一定值时膜片破 裂，高压气体迅速膨胀冲入低压 室,从而形成激波。 这个激波的波阵面压力保持恒定， 接近理想的阶跃波，并以超音速 冲向被标定的传感器。
第11章 传感器的标定
1. 实验确定一阶传感器时间常数的方法
传感器单点标定方法
遥控器标定传感器的方法1、给航空插头的1焊接电源的正，2焊接电源的负极，电源电压范围9-24VDC，其它不用。
2、给传感器通电预热约20分钟（房间温度15度以上）。
3、取传感器专用遥控器一只，把遥控器电池盖的塑料绝缘片去掉，遥控器即可正常使用（注：遥控器第一次使用时）改号：遥控器对准传感器接收装置，按类+，当传感器显示P2-1，再按页+，当传感器显示P2-2时，传感器会自动再次显示H001，这时再用位+，位——，数+，数—更改传感器号，最后保存。
4、取传感器专用的标校头（一根约60mm长的细管）和气体管路连接。
5、调整气体流量，使流量稳定在200ml每分钟（注：流量计必须经过校验）。
6、查看气瓶的气体浓度值。
7、按遥控器的“标气A”键后，传感器显示“AD90”，约1秒后显示标气A浓度。
用数加数减键修改数据等于标气的值（一般为一氧化碳250，硫化氢100，氧气15或甲烷2.00），然后按“确认”在下次校准的任何时候，只要气瓶浓度一样时，不用重复本条。
8、再按浓度显示键，显P--1后再显示当前气体浓度。
9、零点校准：通清洁空气至少3分钟，按遥控器按遥控器“功能键”+ “清0”键后，传感器数码管亮闪一次，零点校准完成。
10、气体校准：通标准气体1分20秒左右，传感器的值稳定后，按遥控器“功能键”+“校准A”后，传感器数码管亮闪一次，显示校准的标气浓度，气体校准完成。
11、如果只校准1次后检验的值不准确，可以重新标定后再次检验。
按标准要求，一般需要重复第9-10条3次。
每次的顺序位先清零再通气较准，再通空气再通检验气体。
备注：严格按1-11条逐条进行，不管显示页面显示什么，都逐条执行！严禁在不通气的情况下按“较准A”键！每次都按如下顺序执行1、标气A 2、浓度显示2、清零3、较准遥控器标定传感器的方法1、给航空插头的1焊接电源的正，2焊接电源的负极，电源电压范围9-24VDC，其它不用。
2、给传感器通电预热约20分钟（房间温度15度以上）。
气体探测器的标定流程和要注意的事项 探测器如何操作
气体探测器的标定流程和要注意的事项探测器如何操作我们知道，在化工行业、石油行业、制药行业等这些存在可燃或者有毒气体的行业，我们需要在工作环境中安装相应的有毒和可燃气体探测器，当这些气体探测器在工作一段我们知道，在化工行业、石油行业、制药行业等这些存在可燃或者有毒气体的行业，我们需要在工作环境中安装相应的有毒和可燃气体探测器，当这些气体探测器在工作一段时间后，就有可能会显现测量数值不精准的现象，由于在气体探测器出厂的时候厂家都会对每一个气体探测器进行标定，但是经过长时间的使用传感器受到各种因素的影响就会显现测量不精准的情况。
这时候，我们需要对气体探测器再一次进行标定，下面就给大家说一下标定有哪些操作流程。
首先，我们要准备相应的标准气体，同时将标定罩对准待检测的探头，开启标样气，在气体探测器检定规程中规定应有专用标定罩，每个厂家也都有本身的专用标定罩，但是在实际检定中检定员会以自封袋和自制标定罩代替，在气体探测器标定时尽量用原厂专用的比较好，由于标定罩的内空和进气方式（底部进气和侧面进气）对仪器的响应时间和示值误差这两项指标还是有确定影响的。
其次，我们通知中控人员标定开始，等待标定气体进入气体探测器，当到达确定数值之后，在中控的气体探测器掌控器就会发出报警声，这时候我们按下复位键，报警取消。
报警取消之后，将标定的标定气罩取下，然后将装标准气体的容器的开关阀门关闭。
最后，我们记录下在中控上显示的气体浓度，我们在标定过程中要注意，使用标准气标定时候须清理气体探测器探头，标样气须打开十秒钟以上。
在标定过程中还应当注意下面几点：1.要接受经计量认证与被检测气体相匹配的标准样气。
相同的被测介质所选的标准样气不同，气体探测器的报警点也不同。
2.标定前，气体探测器的四周环境应无可燃气体。
假如有可燃气体，要先拆下防雨罩，充入确定量的干净空气后，再连续通入样气，以保证校验的精准性。
3.当被测气体为烃类混合物时，异丁烷为样气，其次为丙烷。
气体传感器的标定方法
气体传感器的标定方法引言：随着工业发展的进步，气体传感器在环境监测、工业安全和生活领域扮演着越来越重要的角色。
而气体传感器的准确性和精度则直接影响到监测结果和操作安全。
因此，对气体传感器进行准确的标定具有重要意义。
本文将介绍几种常见的气体传感器标定方法，以帮助读者更好地理解和应用。
一、零点标定零点标定是指在无气体浓度时对传感器进行调零的过程。
通过零截距校准的方式，将传感器输出调整为零，以消除传感器在无气体条件下的偏移误差。
零点标定的一种常见方法是采用清洁空气进行零点校准。
将传感器置于干净的环境中，确保传感器与空气充分接触，根据测量结果调整传感器输出值。
此外，还可以使用零气瓶或者干燥氮气进行零点校准，以提高标定的准确性。
二、满量程标定满量程标定指在气体传感器所能测量的最高浓度范围内进行的标定过程。
通过调整传感器灵敏度和增益，确保传感器可以准确地测量较高浓度的气体。
满量程标定可以通过标准气体浓度样品来进行。
将传感器置于所需浓度的标准气体环境中，通过根据标准值与传感器输出值之间的差异，调整传感器的增益，使其在满量程范围内具有更高的准确性。
三、多点标定除了零点和满量程标定外，多点标定是一种更全面、更准确的标定方法。
该方法通过在不同浓度下进行标定，生成气体浓度与传感器输出值之间的关系曲线。
从而实现在各种浓度下的精确测量。
多点标定的关键在于选择合适的浓度点，这些点应涵盖整个测量范围并均匀分布。
一般来说，三至五个浓度点是比较常见的选择。
四、应用案例以下是一个气体传感器标定的应用案例：假设我们使用一种CO2传感器，在环境监测中为了确保室内空气质量安全。
首先，我们进行零点标定，将传感器放置在干净的空气中，并调整传感器输出值为零。
接下来，我们选择三个浓度点（500ppm、1000ppm、2000ppm）进行多点标定。
按照标准的浓度值提供气体样品，并记录传感器相应的输出值。
最后，根据采集到的数据，我们可以通过插值方法绘制气体浓度与传感器输出值之间的关系曲线，从而实现对CO2浓度的准确测量。
各种传感器调校方法
KGA5矿用一氧化碳传感器传感器的遥控调整预热15分钟后方可进行调整，正常调整应具备两个条件：新鲜空气，固定浓度的标准气样。
调校顺序应该是先调零点，再调整精度。
传感器通电后LED 首先显示“-CO-”，然后依次显示报警点，传感器地址，初始化显示完后显示测得的浓度值。
传感器的调整通过遥控器来操作，传感器进入调整状态时的第一位红色数码管显示功能号，后三位显示测量数据，调整内容及对应的数码管显示如下：零点：“1×××”精度：“2×××”报警点：“3×××”地址：“4×××”传感器进行调整时，需要将遥控器对准显示窗口，按“CO”键后进入调整状态（功能1）。
按“功能+”键时，功能号从功能1加到功能4，而按“功能—”则从功能4减到功能1。
当用户调整完毕后必须按“退出”键，退出遥控调试状态，进入正常显示状态。
调试步骤如下：（1）调零点：当通入新鲜空气时，按遥控器上的“功能+”或“功能—”，进入状态1，数码管显示数为“1 XXX”，再按“参数+”或“参数—”，使数码管显示“1 000”。
（2）调精度：给传感器通入确定浓度的标准CO气样，按遥控器上的“功能+”或“功能—”，进入状态2，数码管显示数为“2 XXX”，再按“参数+”或“参数—”，使数码管显示对应比标准气体的浓度。
（3）报警点：按遥控器上的“功能+”或“功能—”，进入状态3，数码管显示数为“3 XXX”（出厂时设为24），用户需要调整时，按“参数+”或“参数—”，使数码管显示为用户要求的值。
（4）地址号：地址参数的调整只有在使用485通讯时才需要设置。
按遥控器上的“功能+”或“功能—”，进入状态4，数码管显示数为“4 XXX”（0≤XXX≤255），用户需要调整时，按“参数+”或“参数—”，使数码管显示为用户要求的值。
注意：1 几台传感器在一起，遥控器对有效区域内的一台传感器的调节会影响带其他的传感器，可以通过短路块短接K2来屏蔽遥控器的接收。
Sensepoint XCD 固定式气体探测器操作说明书
Sensepoint XCD 固定式气体探测器使用催化燃烧、电化学以及红外技术原理，可靠检测潜在危险环境中可燃气体、毒气以及氧气的通用气体探测器。
Sensepoint XCDSensepoint XCD气体探测器是一种固定安装于存在易燃、易爆或有毒气体场所，用来检测空气中可燃性气体、毒气及氧气浓度的仪器。
XCD（意为Exceed超越）气体探测器将气体检测技术的所有优点集于一身，是已被广泛应用的固定式气体探测器的更新换代产品，其性价比远超现有任何同类产品。
Sensepoint XCD的传感器等核心部件采用多项专利技术以及非色散红外（NDIR）技术的运用，使检测更精确、长期稳定性更好。
XCD同一外壳适用催化燃烧、电化学和NDIR多种传感器，使其可测气体种类更多、范围更广。
因此XCD广泛适用于石油、化工、冶金、制造业等通用工业领域，而且在一些环境恶劣的环境同样表现卓越。
通用变送器平台相同变送器适用于新研制和现有的传感器 本地或远程传感器连接方式应用催化燃烧、电化学以及红外技术 智能传感器用于识别气体种类量程等显示清晰直观三色背光液晶显示远距离即时清晰状态指示在差的环境下可清晰辨别工作状况多种信号输出4～20mA 工业标准电流信号 3个可编程继电器 Modbus 数字信号Surecell TM 和Reflex TM 专利技术性能优异的传感技术 测量精确可靠测定氧气和毒气传感元件的工作状况 确保长时间运行红外传感技术低成本IR解决方案 长寿命 抗中毒无需氧气参与非侵入式操作维护流程简单 无需打开变送器 加快维修计划 加强操作者的信心外壳材质铝合金 316 不锈钢易于安装简单插入式传感器 集成墙面安装独立的垂直或水平管道安装套件 本地继电器允许就地报警3 线制源型或漏型工业标准信号全球化认证IEC, ATEX UL, CSA KTLGB-Ex, GB-PA, CCCF应用领域石油化工海上石油勘探与生产 天然气配送 油气储运 食品/饮料Sensepoint XCD 带有自动状态提醒功能，特别是三色背光的运用，可远距离清晰显示其工作状态：当无报警且工作正常时, 背光为绿色 当有故障发生时, 背光为黄色 当有报警产生时, 背光为红色正常故障报警石油精炼 电厂 钢铁厂 实验室 制冷化工厂 化肥厂 水处理厂 化学品储藏 汽车制造厂墙面安装机械安装选项Sensepoint XCD 探测器用于潜在爆炸性环境中，因此探测器的安装应遵循国家相关标准使用匹配的机械外壳保护的电缆和接头（M20 或 3/4”NPT）或导管。
便携式四合一气体检测仪校准与检定方法
便携式四合一气体检测仪校准与检定方法一般安监、监护人员在日常工作中，对动火作业、受限空间作业等危险性较大的环境、空间进行巡检、检验或复验时，大都使用便携式四合一气体检测仪进行。
不管是采用什么原理检测的四合一气体检测仪，都是需要经常性的校准和检测。
当长时间使用四合一气体检测仪，受仪器本身传感器损耗、使用环境或者干扰气体的影响，其精确度势必会有所下降，这时，为了保证四合一气体检测仪的精确度，对四合一气体检测仪的测试和校准就非常有必要。
下面，对四合一气体检测仪的校准、检定时间与方法简要讲解一下：一、校准时间因四合一气体检测仪平时使用的比较频繁，周围环境，气体密度，外界不确定因素等对四合一的气体检测仪损耗都比较大，精确度也会降低很多。
故为检测数值的精度可靠，四合一气体检测仪需要定期校准才行。
1、四合一气体检测仪推荐的通常校准周期为1月1次，如果四合一气体检测仪不是经常使用，并不需要这样维护。
在此情况下，可以在每次使用前进行校准，推荐校准日期与使用日期间隔不要超过1个月。
除了校准，每次使用前推荐进行功能测试，确保仪器对气体的正确响应。
2、四合一气体检测仪准确度主要取决于传感器，电化学传感器和催化燃烧传感器会在使用过程中受到环境中某些物质的影响而发生变化甚至灵敏度降低，所以气体检测仪定期标定是完全有必要的。
3、四合一气体检测仪还没有摆脱相对测量的方法，因此需要及时的维护和校正，经过厂家校准及检验的四合一气体检测仪检测结果的准确性才能保证。
4、为了仪器检测数据误差在正常范围内，定期校正也是很有必要的。
校准标定方法：首先需要用一个零气体以及一个标准浓度的气体对四合一气体检测仪进行标定，将得到标准曲线储存于仪器之中，测定时，检测仪器将待测气体浓度产生的信号同标准浓度的信号进行比较，然后计算得到准确的气体浓度值。
注意事项：四合一气体检测仪在每次检测工作前需要归零，因为要防止在使用前忘记归零而引起测量误差，不过气体检测仪一般都是自动校准归零的。
半导体式气体传感器的校准方法、系统和设备[发明专利]
![半导体式气体传感器的校准方法、系统和设备[发明专利]](https://img.taocdn.com/s3/m/2c02b52cbb4cf7ec4bfed01f.png)
专利名称：半导体式气体传感器的校准方法、系统和设备专利类型：发明专利
发明人：刘思意
申请号：CN201910817766.1
申请日：20190830
公开号：CN110646466A
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本发明涉及一种半导体式气体传感器的校准方法、系统和设备，属于气体传感器技术领域，根据两个以上预设气体浓度以及该浓度下半导体式气体传感器的输出电压得到一条气体浓度与电压之间的自然对数拟合曲线，并根据该拟合曲线对量程范围内各个气体浓度尤其是报警点进行标定，而后，在半导体式气体传感器的实际应用环境下，求出报警点的偏差和参考点的偏差之间的相关函数，再根据这个函数计算出报警点补偿电压值，由标定的报警点电压值以及补偿电压值就可以得到更为准确的实际报警电压值。
此种半导体式气体传感器可以减小环境因素的影响，降低误差，提高报警准确度。
申请人：浙江大华技术股份有限公司
地址：310016 浙江省杭州市滨江区滨安路1187号
国籍：CN
代理机构：杭州华进联浙知识产权代理有限公司
代理人：赵洁修
更多信息请下载全文后查看。
标校一氧化碳传感器流程
标校一氧化碳传感器流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作确保标校环境安全，无火源和易燃物。
准备好标校所需的设备和工具，如标准气体、流量计、压力计、标校软件等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a.预混合标定气体
预混合标定气体的方法是气体传感器标定的首选和最流行的方法。
预混合标定气体可以被压缩和存储在一定压力下的气瓶中。
这些瓶子的尺寸可以是任意的，但是在现场标定时，人们喜欢尺寸小而轻的气瓶。
这些小而携便的气瓶可分为两类：低压和高压气体设备。
低压气瓶瓶壁薄重量轻通常是不回收和一次性的。
高压气瓶是为纯化学危险品设计的。
对于标定气体，这些气瓶通常壁很厚，可承受的压力为2000psi。
为了传感器的标定，使高压气体从高压气瓶中流出，需要一个减压器。
它是由压力控制器、压力表、流量限流孔组成。
流量限流孔是一种在给定的压力下，允许一定量的空气流量所适合的极小线孔。
在标定过程中，为了得到适当的读数，有些传感器需要有潮湿度。
这种加湿过程步骤同传感器零点设置。
b.渗透设备
渗透设备是一个密封容器，装有气液相均衡化学物质。
气体分子通过渗透容器的边缘或顶盖进行渗透。
气体分子的渗透速率取决于物质的渗透率和温度。
渗透率是长周期稳定的。
与渗透化学物质混合形成的恒定的标定气体，在给出温度后就知道其渗透率。
这就需要恒温口径测量器和流量控制器。
然而，渗透管连续以恒定速率输送化学物质，随着产生了存储和安全问题。
给定气体的渗透率对于应用来说可能是太高或太低。
例如，高蒸汽压的气体渗透太快而非常低的蒸汽压气体化学物质所具有的渗透率太低而没有任何用途。
渗透设备大多数可以在实验室中找到，常常应用于分析仪器上。
对于气体监视，传感器标定需要的浓度是典型的高渗透设备。
因此它的应用受到了限制。
c.交叉标定
利用交叉标定方法，主要是每个传感器都遭受其他气体的干扰。
例如，要标定100%lel的乙烷气体，通常用50%ele的甲烷气体来代替实际的乙烷气体。
这是因为乙烷在室温时是液态具有低蒸汽压。
因此说使用精确的混合气并保持它在高压力下是很困难的。
换句话说，甲烷具有很高的蒸汽压并非常稳定。
此外，它可以与空气混合并保持在很高的压力下。
与乙烷混合气相比甲烷可用于更多的标定场合，同时它具有长寿命。
50%的乙烷混合气容易得到。
因此，可燃气体报警仪的制造商建议使用甲烷作为标定其他气体的代用品。
