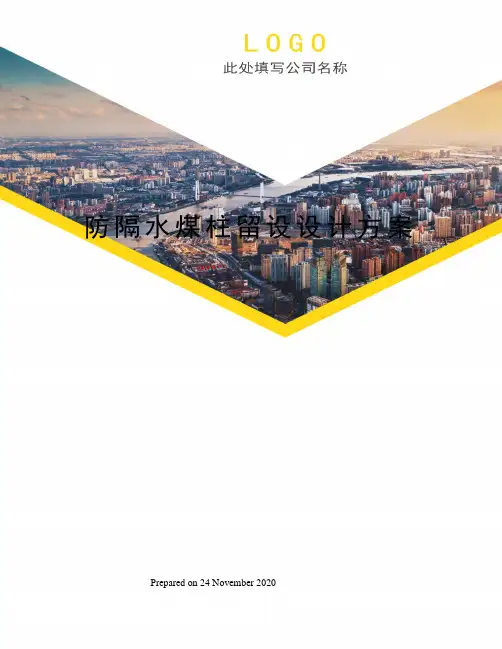

防隔水煤柱留设设计方案 Prepared on 24 November 2020晴隆县中营镇仁禾煤业有限责任公司防隔水煤柱留设设计方案仁禾煤矿地测科2015年4月5日防隔水煤柱留设设计方案一、矿井概况晴隆县中营镇仁禾煤矿为“三证一照”齐全的生产矿井，设计生产能力30万吨／a，为瓦斯矿井（M04在+1110M水平以上无突出危险性）。
井田面积,开采煤层11层（M04、M05、M7、M8、M10、M14、M23、M24、M25、M28、M29），平硐、暗斜井开拓，并列式通风。
矿井划分为上、下煤组进行开采，上煤组为4、5、7、8、10、14号煤层，下煤组为23、24、25、28、29号煤层。
先采上煤组，后采下煤组。
上、下煤组之间采用石门联络，各煤层之间采用正、反石门联络，联合布置，分煤层开采。
上煤组划分为一个水平，两个采区进行开采。
水平标高+1099m。
+1099m标高以上为一采区，+1099m标高以下为二采区；下煤组划分为两个水平，三个采区进行开采。
水平标高+1099m、+883m。
下煤组+1099m标高以上为三采区，+1099-＋883m标高为四采区，+883m标高以下为五采区；采区分界线以水平标高为界；开采顺序为先采上煤组，后采下煤组；上煤组先采一采区，后采二采区，区段下行式开采。
同一区段内先采4号煤层，后采5、7、8、10、14号煤层。
晴隆县中营镇仁禾煤矿构造复杂程度属中等型。
晴隆县中营镇仁禾煤矿水文地质条件为中等型。
根据2011年～2013年《矿井瓦斯等级鉴定报告》的批复，晴隆县中营镇仁禾煤矿为瓦斯矿井。
矿区无冲击地压现象。
本矿属地温正常型矿井。
目前，矿井在设计的一采区进行采掘作业（煤层编号：M04），采掘标高均以+1110ｍ以上。
二、设计依据1、《矿井设计规范》2、《煤矿地质规程》、《煤矿测量规程》、《煤矿防治水规定》。
3、《煤矿安全规程》。
4、《仁禾煤矿水文地质调查报告》。
5、《仁禾煤矿安全设施设计》（变更）及矿井实际情况。
防水煤柱留设设计
贵州赤天化能源有限责任公司桐梓县花秋镇花秋二矿防隔水煤（岩）柱留设设计编制单位：地测部编制日期：2018年11月8日会审表桐梓县花秋二矿防隔水煤（岩）柱留设设计为进一步加强矿井防隔水煤（岩）柱的管理，夯实矿井安全生产，使各项规程、安全防隔水煤（岩）柱的措施既有现场施工、作业针对性，又具有科学实用、可操作及规范延续性，使其更好地指导作业现场，更好地服务于矿井安全生产，特制定防隔水煤（岩）柱设计，望各相关单位严格遵照执行：一、防隔水煤（岩）柱的确定在受水害威胁的地方，预留一定宽度和高度的煤层不采，使工作面和水体保持一定的距离，以防止地下水或其它水源溃入工作面，所留的煤（岩）柱就叫防水煤（岩）柱。
㈠防水煤（岩）柱的种类根据防水煤（岩）柱所处的位置，可以分成不同的种类。
根据该矿井的实际情况，需留设以下防水煤（岩）柱：1、断层防水煤（岩）柱在导水或含水断层两侧，为防止断层水溃入井下而留设的煤柱；当断层使煤层与强含水层接触或接近时，为防止含水层溃入井下而留设的煤柱。
2、导水钻孔防水煤柱勘探阶段施工的钻孔，往往能贯穿若干含水层，若封孔质量不好，则人为地沟通了本来没有水力联系的含水层，使煤层开采的充水条件复杂化，为防止上覆含水层中的水溃入井下而留设的煤柱称为钻孔防水煤柱。
3、相邻水平或采区边界防水煤（岩）柱。
相邻水平或采区边界防水煤(岩)柱主要是防止相邻水平、采区的积水进入本区而留设的保护煤柱。
4、矿井边界煤（岩）柱。
矿井边界防水煤(岩)柱主要是防止相邻矿井的积水进入本矿井而留设的保护煤柱。
5、老窑积水区防水煤（岩）柱。
老窑积水区防水煤(岩)柱主要是防止老窑、采空区的积水进入本区而留设的保护煤柱。
㈡防水煤（岩）柱的留设1、断层防水煤（岩）柱的留设断层破坏了岩层的完整性，常常成为含水层间的联系通道。
断层的某一区段是否导水，导水性强弱等情况取决于两侧岩层的接触关系、含水层的水压以及采矿活动对断层的重复破坏作用。
因此，在没有掌握断层各区段的导水性时，应把整个断层作为导水断层对待。
防隔水煤柱留设规定
防隔水煤柱留设规定隔水煤柱是煤矿安全生产中的紧要设施，用于减小采空区域的面积，支撑地层，稳定采空区域，并防止地面塌陷。
隔水煤柱的留设规定是指在隔水煤柱的设计、选择、布设、稳定、监测等方面的一系列规定和引导。
本文将防隔水煤柱留设规定划分为设计规定、工程实施规定、监测规定、维护保养规定四个方面进行详述。
一、设计规定1.煤柱尺寸的设计。
煤柱所需的规模和尺寸应当认真计算和掌控，应依据煤柱所处地层的性质、煤层赋存规律，还应依据煤柱所处地质地貌、开采方式等因素定量确定其大小。
同时应当依据不同地质条件、地质地貌、开采方式，进行煤柱的强度设计和稳定评估。
2.煤柱材料的选择。
煤柱材料的选择应依据地质条件、地质地貌、开采方式、煤层类型等多种因素合理选择。
应当选择凭借良好机械性能的天然岩石，由于它具有良好的刚性和完美的稳定性。
选用材料应具有良好的耐水性和耐腐蚀性，能够在地下水和酸性环境中长期稳定，避开败坏。
3.煤柱留设密度与间距的掌控。
煤柱应依据煤层稳定性和煤柱的载荷特性，尽可能实现最大限度的留设密度，缩短煤柱间距，防止采空区域开裂、变形，从而使煤柱稳定。
但是，当煤矿埋深较大或其特定地质条件不同时，煤柱的留设密度需相应减小，以确保煤矿的稳定性。
二、工程实施规定1.煤柱安装的工艺。
安装煤柱应尽可能削减对地下扰动和对原生地层的破坏，在遵守安全规定和环保要求的情况下，应运用多种安装工艺，如吊装、支架、顶板修筑等。
在安装煤柱的工艺过程中，应注意防止煤柱的损坏和质量问题。
2.施工现场应急预案。
在煤柱的施工过程中，可能会显现多种突发情况，这些情况有可能会对施工安全和质量造成影响，因此，必需订立完善的应急预案，在紧急情况下实行措施紧急处理事态，保障煤矿的生产安全。
三、监测规定1.煤柱稳定性监测。
在煤柱留设后，应用科学技术对其进行稳定性监测，如使用应变测量装置、应力计、震动计等工具对煤柱进行长期监测和数据记录，依据实际情况适时调整煤柱的设计和留设标准。
防隔水煤柱设计
陈兴远煤矿防隔水煤柱设计一、矿井概况1.基本概况矿井建于1958年，1978年改造规模为年产9万t/a，“十五”期间，该矿井被列为新疆煤炭工业“十五”结构调整规划保留矿井。
现矿井已完成60万t/a 规模技术改造，2010年自治区煤炭工作管理局年核定生产能力60万t/a。
该矿井目前运输水平为+432m水平,回风水平为+560m水平。
开采上限为+777m，开采下限为+432m。
矿井共划分两个采区，45号煤层为一个采区，42-43号煤层为一个采区。
在42-43号煤与45号煤层中间布置一条轨道上山，两采区共用一条轨道上山。
分别在42-43号煤层顶板岩层及45号煤层底板岩层布置回风上山。
分别在42-43号煤层和45号煤层中布置采区煤仓，用于采区煤炭运输。
开拓方式为立井开拓，采用立井上山中央两翼分段开采布局，水平分段综采放顶煤采煤方法。
一采一备两掘。
2、交通位置新疆乌鲁木齐市米东区陈兴远煤矿位于乌鲁木齐市米东区，西北距米泉市13km，西距乌鲁木齐市34km，行政区划属乌鲁木齐市管辖。
井田中心地理坐标：东经87°44′36.5″，北纬43°54′10.5″。
井田内有沥青公路与乌奇公路相通，井田以西2km有通往乌鲁木齐火车西站至铁厂沟露天矿和石化总厂的铁路专线，交通十分便利。
3、井田地层及构造井田内主要出露地层为侏罗系下统三工河组一部分，中统西山窑组一部分及第四系，现由老至新简述如下：3.1下侏罗统三工河组（J1s）出露于井田南部，岩性以灰绿、灰黄色泥质、钙质中砂岩、粗砂岩为主，夹灰色泥岩、粉砂岩，井田内控制约300米，与下伏八道湾组地层整合接触。
3.2中侏罗统西山窑组（J2x）主要出露于井田北部，为主要含煤地层，岩性一般由灰色、深灰色细砂岩、粉砂岩组成，含泥岩、炭质泥岩及煤层，含2－46号煤层。
本井田内只出露42－43煤、45号煤一般厚约400米，含化石：Eqnisetites ferganensisC.tatangensis Pseudocardinia Ovalis等。
各类防隔水煤(岩)柱的留设
各类防隔水煤（岩）柱的留设一、煤层露头防隔水煤（岩）柱的留设，按以下公式计算： 1、煤层露头无覆盖或被粘土类微透水松散层覆盖时： Ｈ防=Ｈ冒+Ｈ保2、煤层露头被松散富含水层覆盖时（见附图7-1）： Ｈ防=Ｈ裂+Ｈ保根据上两式计算的值，不得小于20m 。
式中冒高（H 冒）、裂高（H 裂）的计算参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
式中：H 防-----防隔水煤（岩）柱高度（m ）； H 冒-----采后冒落带高度（m ）；H 裂-----垂直煤层的导水裂隙带最大高度（m ）； H 保-----保护层厚度（m ）； α------煤层倾角（°）。
附图 6-1附图7-1二、含水或导水断层防隔水煤柱的留设（附图7-2）可参照以下经验公式计算：0.5L 20m 式中：L----煤柱留设的宽度（m ） K----安全系数（一般取2-5）； M-----煤层厚度或采高（m ）； P-----水头压力（kgf/cm 2）； K P ----煤的抗张强度（kgf/cm 2）。
附图 8-2附图7-2三、煤层与强含水层或导水断层接触，并局部被覆盖时（附图7-3），防水煤柱的留设：（b）附图8-3（c）（a）附图7-31.当含水层顶面高于最高导水裂隙带上限时，防水煤柱可按附图7-3a、b留设。
计算公式为：123cosL L L L H H ctg H ctgθθα=++=++安裂裂2.最高裂隙带上限高于断层上盘含水层时，防水煤柱按附图7-3c留设。
计算公式为：()()() 123sin cos cosL L L L H ctg H M ctg ctgααθαθα=++=-++⋅+安安≥20m以上两式中：L-----防隔水煤（岩）柱宽度（m）,L1、L2、L3为分段宽度；H裂-----最大导水裂隙带高度（m）；θ----断层倾角（°）；α ----岩层塌陷角（°）；M-----断层上盘含水层层面高出下盘煤层底板的高度（m）；H安----导水裂隙带至含水层间防水岩柱的厚度（m）。
防水煤柱的留设

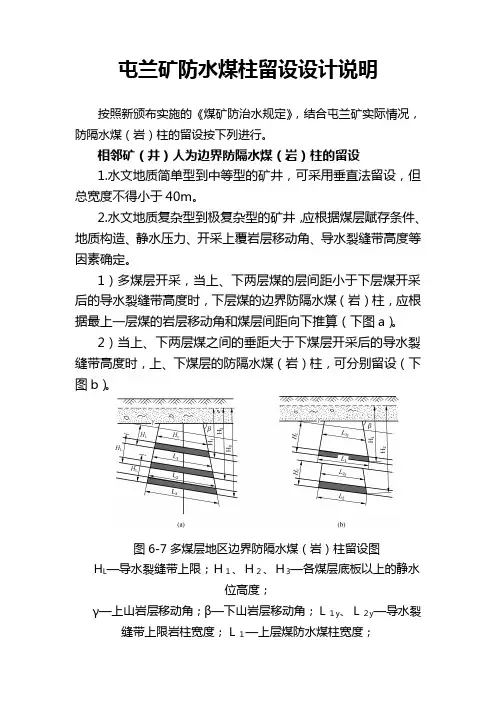

屯兰矿防水煤柱留设设计说明按照新颁布实施的《煤矿防治水规定》，结合屯兰矿实际情况，防隔水煤（岩）柱的留设按下列进行。
相邻矿（井）人为边界防隔水煤（岩）柱的留设1.水文地质简单型到中等型的矿井，可采用垂直法留设，但总宽度不得小于40m。
2.水文地质复杂型到极复杂型的矿井，应根据煤层赋存条件、地质构造、静水压力、开采上覆岩层移动角、导水裂缝带高度等因素确定。
1）多煤层开采，当上、下两层煤的层间距小于下层煤开采后的导水裂缝带高度时，下层煤的边界防隔水煤（岩）柱，应根据最上一层煤的岩层移动角和煤层间距向下推算（下图a）。
2）当上、下两层煤之间的垂距大于下煤层开采后的导水裂缝带高度时，上、下煤层的防隔水煤（岩）柱，可分别留设（下图b）。
图6-7多煤层地区边界防隔水煤（岩）柱留设图H L—导水裂缝带上限；Ｈ１、Ｈ２、Ｈ3—各煤层底板以上的静水位高度；γ—上山岩层移动角；β—下山岩层移动角；Ｌ１y、Ｌ２y—导水裂缝带上限岩柱宽度；Ｌ１—上层煤防水煤柱宽度；Ｌ2、Ｌ3—下层煤防水煤柱宽度导水裂缝带上限岩柱宽度Ｌy 的计算，可采用以下公式：Ly=10H L -H ×sT 1≥20m 式中： T s ——水压与岩柱宽度的比值，可取１。
地表水体防隔水煤（岩）柱的留设地表水体防隔水煤（岩）柱的留设，可根据《煤矿测量规程》和《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的规定，屯兰河、原平河、大川河2#煤层保护煤柱设计的地表移动角︒β=︒γ=︒δ=70°，8#煤层和9#煤层保护煤柱设计的地表移动角︒β=︒γ=︒δ=75°。
研究区发育有屯兰河、原平河、大川河，防隔水煤柱的留设计算公式为：︒=βtan HL ≮20m 式中：L —煤柱留设的宽度（m ）；H —开采厚度（m ）； ︒β—地表移动角（°）；断层带防水煤柱宽度的计算与留设按《矿井水文地质规程》，在煤层位于含水层上方，断层又导水的情况下，防隔水煤柱的留设原则，主要应考虑两个方向上的压力。
峰峰矿区煤层开采防水煤柱计算留设方法
峰峰矿区煤层开采防隔水煤（岩）柱计算留设方法冀中能源峰峰集团科技发展部关永强前言安全技术措施是指运用工程技术手段消除物的不安全因素，实现生产工艺和机械设备等生产条件本质安全的措施。
防止事故发生的安全技术措施是指为了防止事故发生，采取的约束、限制能量或危险物质，防止其意外释放的安全技术措施。
常用的防止事故发生的安全技术措施有：①消除危险源。
②限制能量或危险物质。
③隔离。
④故障——安全设计。
⑤减少故障和失误。
留设防隔水煤（岩）柱是目前最经济、最安全、效果最好、操作最简单、最常用的一种防治水安全技术措施，留好防隔水煤（岩）柱对保障矿井安全具有十分重要的意义，由于对防水煤柱的留设认识不足和管理不到位等多种原因导致的水害事故，是有着深刻的教训的，这里举2个峰峰集团的例子。
事例一：一矿奥灰突水淹井及损失情况：1960年6月4日一矿1532野青工作面，因接近断层，防水煤柱留设不足，加之采掘破坏，导致断层下盘奥灰强含水层突出，突水量达150m3/min，致使一矿淹井，造成停产9年零5个月，仅堵排水费用高达1660.22万元，损失极为严重。
事例二：孙庄矿奥灰突水淹井及损失情况：1996年11月24日23时40分，因峰峰矿区界城镇北界城小煤矿非法越层越界开采孙庄矿井田边界F6断层防水煤柱，引发断层下盘奥灰强含水层突出，突水量达150m3/min，造成孙庄矿淹井，停产1年零8个月，直接经济损失2.24亿元。
之所以介绍这2个例子无非是提醒在座的各位，从理念上提高对留设防水煤柱安全重要性和巨大经济价值以及对矿井安全的巨大危害的认识程度，提升安全警觉性，做好矿井防治水工作，确保矿井安全正常运转。
下面我就给大家讲一讲防隔水煤（岩）柱的有关问题。
1、防隔水煤（岩）柱的概念在受水害威胁的地段，预留一定宽度和高度的煤层不采，使工作面和水体保持一定的距离，以防止地下水溃人工作面，这部分不采的煤层称为防隔水煤（岩）柱。
2、防隔水煤（岩）柱的类型防隔水煤（岩）柱分为：冲积层防隔水煤（岩）柱，地表水体防隔水煤（岩）柱，煤层露头防隔水煤（岩）柱，水淹区和老空积水区防隔水煤（岩）柱，相邻井田边界防隔水煤（岩）柱、上下水平，相邻采区或相邻工作面防隔水煤（岩）柱，断层防隔水煤（岩）柱，陷落柱防隔水煤（岩）柱、封闭不良钻孔防水隔离煤柱等。
防隔水煤柱留设规定
防隔水煤柱留设规定隔水煤柱是指在煤矿采掘中，为了提高煤矿的采煤率而设立的一种保障设施。
随着煤矿的深入开采，隔水煤柱的作用越来越重要。
因此，建立一套完整的隔水煤柱留设规定是十分必要的。
一、隔水煤柱选取原则1. 选取合适的煤柱：隔水煤柱的选取应根据采矿区域的地质条件、工程条件、煤层性质和采煤技术特点，选择经济合理、稳定可靠、易于管理的煤柱。
2. 合理安排煤柱留设：隔水煤柱留设应该合理分配，尽可能减小采矿后的偏移变形。
3. 隔水煤柱尺寸：隔水煤柱的尺寸应按照《煤矿安全规程》（GB25965-2010）中规定的各项要求来选取，不能出现质量问题。
4. 临近区煤柱留设合理性：隔水煤柱的设置应根据矿压分析、灾害预测等科技手段，确定临近区域的隔水煤柱留设合理性。
二、隔水煤柱留设规定1. 煤柱留设原则（1）安全第一，无论什么情况都不能牺牲隔水煤柱的安全。
（2）合理使用隔水煤柱，避免浪费。
（3）煤柱留设必须符合相关的规范，不能超出规范范围。
2. 煤柱留设区域管理（1）在隔水煤柱留设区域，应该制定相应的管理规定，并加强监管。
（2）应该留设相应的警示牌，划定警戒线，禁止非采煤人员进入。
3. 煤柱留设标准（1）煤柱留设必须符合煤矿安全规程所提出的各项标准要求，以保障采掘过程的安全。
（2）隔水煤柱应尽可能选择无石、无裂、密度高、强度大、易处理的煤柱。
（3）煤柱留设必须密实，不得留有空洞或裂缝。
4. 煤柱留设技术（1）煤柱留设技术应有严格的监督和管理，确保煤柱的质量。
（2）留设过程中必须设立监测点，实时监测隔水煤柱的变化情况，及时预警。
（3）考虑到隔水煤柱留设对煤矿采掘后期的管理和治理，要对煤柱留设的管理、监测、维护和治理保持长效性。
三、隔水煤柱留设的管理和维护1. 隔水煤柱留设后，应设立监测点，实时监测隔水煤柱的变化情况，及时预警。
2. 隔水煤柱留设区域应定期进行巡查，确保煤柱的安全性。
3. 隔水煤柱留设发现偏移或变形，应及时采取措施加固或更换煤柱。
煤矿防治水规定及煤柱留设方法
煤矿防治水规定第一章总则第一条为加强煤矿的防治水工作，防止和减少水害事故，保障煤矿职工生命安全，根据《安全生产法》、《矿山安全法》、《国务院关于预防煤矿生产安全事故的特别规定》等法律、行政法规，制定本规定。
第二条煤矿企业（矿井）、有关单位的防治水工作，适用本规定。
现行煤矿安全规程、规范、标准等有关防治水的内容与本规定不一致的，依照本规定执行。
第三条防治水工作应当坚持预测预报、有疑必探、先探后掘、先治后采的原则，采取防、堵、疏、排、截的综合治理措施。
第四条煤矿企业、矿井的主要负责人（含法定代表人、实际控制人，下同）是本单位防治水工作的第一责任人，总工程师（技术负责人，下同）具体负责防治水的技术管理工作。
第五条煤矿企业、矿井应当按照本单位的水害情况，配备满足工作需要的防治水专业技术人员，配齐专用探放水设备，建立专门的探放水作业队伍。
水文地质条件复杂、极复杂的煤矿企业、矿井，除符合本条第一款规定外，还应当设立专门的防治水机构。
第六条煤矿企业、矿井应当建立健全水害防治岗位责任制、水害防治技术管理制度、水害预测预报制度和水害隐患排查治理制度。
第七条煤矿企业、矿井应当编制本单位的防治水中长期规划和年度计划，并组织实施。
第八条煤矿企业、矿井的井田范围内及周边区域水文地质条件不清楚的，应当采取有效措施，查明水害情况。
在水害情况查明前，严禁进行采掘活动。
发现矿井有透水征兆时，应当立即停止受水害威胁区域内的采掘作业，撤出作业人员到安全地点，采取有效安全措施，分析查找透水原因。
第九条煤矿企业、矿井应当对职工进行防治水知识的教育和培训，保证职工具备必要的防治水知识，提高防治水工作的技能和抵御水灾的能力。
第十条煤矿企业、矿井应当加强防治水技术研究和科技攻关，推广使用防治水的新技术、新装备和新工艺，提高防治水工作的科技水平。
水文地质条件复杂、极复杂的煤矿企业、矿井，应当装备必要的防治水抢险救灾设备。
第二章矿井水文地质类型划分及基础资料第一节矿井水文地质类型划分第十一条根据矿井受采掘破坏或者影响的含水层及水体、矿井及周边老空水分布状况、矿井涌水量或者突水量分布规律、矿井开采受水害影响程度以及防治水工作难易程度，矿井水文地质类型划分为简单、中等、复杂、极复杂等4种（见表2-1）。
防隔水煤岩柱的留设
三、防隔水煤〔岩〕柱的留设原则
4. 防隔水煤（岩）柱一般不能再利用，故应在安全可靠的基础上 把煤柱的宽度和高度降低到最低限度，以提高资源利用率。也可 以采用充填法、条带法，疏水降压和含水层改造等方法，消除水 患威胁，创造少留煤柱的条件。 5. 煤矿防隔水煤（岩）柱一经确定，不能随意变动，严禁在各类 防隔水煤（岩）柱中进行采掘活动。在水体下开采，提高采煤上 限的必须经省级煤炭行业管理部门审批。 6. 防隔水煤（岩）柱留设和计算所需要的数据，必须在本地区通 过试验确定，邻区或外地的数据只能参考。如果需要采用，应结 合本地情况适当加大安全系数。
二、防隔水煤〔岩〕柱的种类
根据《煤矿防治水规定》和《煤矿安全规程》，防隔水煤 （岩）柱主要有以下7种。 1. 煤层露头防隔水煤（岩）柱； 2. 断层防隔水煤（岩）柱； 3. 水淹区和老空积水区下防隔水煤（岩）柱； 4. 地表水体防隔水煤（岩）柱； 5. 钻孔和陷落柱防隔水煤（岩）柱； 6. 相邻井田边界防隔水煤（岩）柱； 7. 上下水平、相邻采区或相邻工作面防隔水煤（岩）柱。
a
M 〔17-6〕
tan sin tan
三、煤层与强含水层或导水断层或不导水断层接触防 隔水煤〔岩〕柱的留设和计算
图17-5 防隔水煤〔岩〕柱尺寸L计算示意图
❖ Ha值应当根据矿井实际观测资料来确定，即通过总结本矿区在断层附 近开采时发生突水和平安开采的地质、水文地质资料来确定。
三、煤层与强含水层或导水断层或不导水断层接触防 隔水煤〔岩〕柱的留设和计算
——隔水层的平均重度， MN/m3；
Kp——隔水层的平均抗拉强度，MPa； p——隔水层承受的水头压力，MPa。
四、煤层位于含水层上方且断层导水和不导水时防隔水 煤〔岩〕柱的留设和计算
防隔水煤柱设计
长治县雄山振义煤业有限公司留设防隔水煤（岩）柱设计一、矿井简介山西长治县雄山振义煤业有限公司为兼并重组整合矿井，隶属于山西长治县雄山煤炭集团，采矿许可证证号：C1400002009111220045752。
井田面积3.753k㎡，批准开采3、9、14、15号煤层，现采3号煤层，生产规模90万t/a，开采深度：1049.97—730m。
依据本矿生产现状，本矿需留设的保安煤柱种类包括各类防隔水煤柱、井田边界保护煤柱、村庄保护煤柱、地面工业场地保护煤柱、井筒保护煤柱、主要大巷保护煤柱等。
二、设计依据1、《矿井初步设计》2、《矿井初步设计安全专篇》3、《煤矿防治水细则》4、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》三、防隔水煤柱设计防隔水煤(岩)柱指的是：为确保近水体下安全采煤而留设的煤层开采上（下）限至水体底（顶）界之间的煤岩层区段。
《煤矿防治水细则》规定矿井防隔水煤（岩）柱应当由矿井地测机构组织编制专门设计，经煤炭企业总工程师组织有关单位审批后实施。
矿井防隔水煤（岩）柱一经确定，不得随意变动，严禁在各类防隔水煤（岩）柱中进行采掘活动。
为确保安全生产，特对本矿的防隔水煤（岩）柱进行设计。
有下列情况之一的，应当留设防隔水煤（岩）柱：（1）煤层露头风化带；（2）在地表水体、含水冲积层下和水淹区邻近地带；（3）与富水性强的含水层间存在水力联系的断层、裂隙带或者强导水断层接触的煤层；（4）有大量积水的老窑和采空区；（5）导水、充水陷落柱与岩溶洞穴或地下暗河；（6）分区隔离开采边界；（7）受保护的观测孔、注浆孔和电缆孔等。
当上部水体的水量大或底部含水层富水性强并且补给条件较好时,应留设以防水为主要目的的防水安全煤柱，一般地,防水安全煤柱的留设高度应等于导水裂隙带的最大高度加上一定厚度的保护层,即:H安≥H导+H保井田内断层及陷落柱较发育，对矿井采区合理分布和采煤工作面的连续推进有一定影响，未发现岩浆侵入，导水性也不大；但在煤矿开采中仍要继续注意断层、陷落柱的导水性，靠近断层、陷落柱采掘时，必须进行钻探调查，充分探明导水性，根据现场调查实际情况确定防隔水煤（岩）柱的距离。
防隔水煤柱留设设计
12302工作面和12200采空积水区防隔水煤柱留设设计书一、留设防水煤柱的目的：防止12200采空区积水（1.6万m3）溃入新布置的12302工作面。
二、12200采空区和12302工作面水文地质概况：三、煤柱留设的依据和设计计算：1、图纸：采掘工程平面图（1：2000）2、数据：岩移角利用赵坡煤矿岩层移动角资料：上山移动角δ上=δ1=72°下山移动角δ下=δ2=71°防隔水煤柱受到的侧向水头压力（kg/cm2）,2.89 kg/cm2。
12下煤的抗张强度（kg/cm2）,5.87kg/cm2（据《煤矿安全手册》）。
3、根据《矿井水文地质规程》第37条的规定，凡属下列情况之一者，必须留设防水煤（岩）柱：①煤层露头风化带。
②含水、导水或与富含水层相接触的断层。
③矿井水淹区。
④受保护的地表水体。
⑤受保护的通水钻孔。
⑥井田技术边界。
我矿属于上述第三种情况，因而应留设防水煤柱。
4、依据《规程》第38条规定，在水淹区下或老窑（老空）积水区同一煤层中进行开采时，若水淹区或老窑积水区的界限已基本查明，隔水煤柱的尺寸应按下列公式计算：L=0.5KM（3P÷K P）1/2≮20m5、煤柱留设宽度的计算：根据《水文地质规程》计算防隔水煤柱宽度的经验公式：L=0.5KM×（3P÷K P）1/2≮20m其中：L——煤柱宽度（m）K——安全系数（一般2～5），取K=5M——煤厚或采高（m），M=1.60mP——水头压力（kg/cm2），P=2.89 kg/cm2K P——煤的抗张强度（kg/cm2），K P =5.87 kg/cm2那么：L=0.5×5×1.6×（3×2.89÷5.87）1/2=4.86（m）同时《规程》规定：L不得小于20m，因此，所留设的煤柱宽度应为20m。
四、利用采动岩层移动角、冒落裂隙高度及最高水面岩柱宽度Ly验用：我矿单独开采12下煤层时，裂隙带高度依据《矿井中水文地质规程》中公式：H裂=100M÷（3.3n+3.8）+5.1M——累计采厚（取最大值1.65m）n——煤分层层数（取1）则：H裂=100×1.6÷（3.3×1+3.8）+5.1=27.6m12302和12200工作面防隔水煤柱示意图L1= H裂/tgδ1=27.6÷tg72°=9.0（m）L2= H裂/tgδ2=27.6÷tg71°=9.5（m）L= L1+Ly+ L2依据前面计算L=20m则Ly=L- L1- L2=20-9.0-9.5=1.5（m）即：12302和12200两工作面在最大冒落裂隙带处还有1.5m的岩柱，也即防隔水煤柱两边工作面的采空区在最大冒落裂隙带处没有“交手”。
东江煤业防隔水煤(岩)柱留设设计
山西东江煤业集团有限公司防隔水煤（岩）柱设计山西东江煤业有限公司二〇一三年四月东江煤业防隔水煤（岩）柱设计《煤矿防治水规定》规定矿井防隔水煤（岩）柱应当由矿井地测机构组织编制专门设计，经矿井总工程师组织有关单位审查批准后实施，矿井防隔水煤（岩）柱一经确定，不得随意变动，严禁在各类防隔水煤（岩）柱中进行采掘活动。
为确保我矿安全生产，特对我矿的防隔水煤柱进行设计。
一、煤矿简介及相关水文地质情况山西东江煤业集团有限公司是经山西省煤矿企业兼并重组整合工作领导组办公室文件《关于吕梁市离石区煤矿企业兼并重组整合方案（部分）的批复》（晋煤重组办发[2009]25号）批准,为单独保留矿井，企业名称由原山西吕梁东江煤业有限责任公司更名为山西东江煤业集团有限公司（简称“东江煤业”）， 2009年11月13日山西省国土资源厅为该矿换发采矿许可证，证号：C1400002009111220044960，批准开采煤层为4、5、8、9号煤层，井田面积4.7345km 2，生产规模90.00万t/a。
2009年11月13日山西省国土资源厅为该矿换发采矿许可证，证号：C1400002009111220044960，批准开采煤层为4、5、8、9号煤层，生产规模90.00万t/a，井田面积4.7345km2，开采深度：由950m至600m标高。
根据山西地宝能源有限公司编制的《矿井水文地质类型划分报告》，矿井5#煤层水文地质类型属中等型。
二、防隔水煤（岩）柱的留设设计根据煤矿防治水规定中第二章第四节“防隔水煤（岩）柱的留设”规定及附录三“防隔水煤（岩）柱的尺寸要求”，具体对我矿的防隔水煤岩柱留设设计如下：1、《煤矿防治水规定》第五十一条规定：相邻矿井的分界处，应当留防隔水煤（岩）柱。
矿井以断层分界的，应当在断层两侧留有防隔水煤（岩）柱。
根据《煤矿防治水规定》附录三第八条第一点规定：水文地质简单型到中等型的矿井，可采用垂直法留设，但总宽度不得小于40m。
留设防隔水煤(岩)柱设计方案
留设防隔水煤柱设计方案山西陆合集团基安达煤业有限公司二〇一四年二月基安达煤业留设防隔水煤（岩）柱设计方案一、巷道防隔水煤柱留设(一)、可采煤层概况根据《山西陆合集团基安达煤业有限公司兼并重组整合矿井地质报告》第三章资料显示：井田内共含有11层煤，其中含可采煤层3层。
根据勘探程度及井田开拓布置根据勘探程度及井田开拓布置，3号煤层作为矿井的一个辅助水平，划分为一个采区；10号煤层划分为两个采区；井下11号煤层根据巷道布置共分为四个采区。
矿井首期开采地段位于井田西部的11号煤层，将该区域划为一采区（1101采区）。
全井田共划分为7个采区，采区编号为0301（3号煤层）；1001、1002（10号煤层）；1101、1102、1103、1104（11号煤层）。
采区接替顺序如下：1101采区（先期开采地段）→1001采区→1102采区→1002采区→1103采区→0301采区→1104采区。
①山西组的3号煤层为稳定全区可采煤层。
②太原组的10号煤层为较稳定大部可采煤层。
③太原组的11号煤层为稳定全区可采煤层。
现分述如下：1、3号煤层下距K7砂岩底5.30—10.70m，平均8.92m左右。
煤层厚度1.28—2.80m，平均2.39m；不含夹矸，结构简单。
属全区稳定可采煤层。
煤层顶板为泥岩、砂质泥岩、局部为粉、细砂岩；底板大都为泥岩、砂质泥岩，局部为粉砂岩。
2、10号煤层位于太原组下部，上距7号煤层35.30—44.20m，平均39.06m。
厚度0—1.60m，平均1.29m，一般不含夹矸，结构简单。
煤层顶板为砂质泥岩、细砂岩，底板为泥岩、砂质泥岩。
在603号钻孔见该煤层，井田东南部矿井在开拓11号煤层时见该煤层，厚度在1.20—1.30m左右，属较稳定大部可采煤层。
3、11号煤层位于太原组下部，上距10号煤层5.32—9.83m，平均7.36m。
厚度2.60—3.65m，平均3.17m，一般不含夹矸，局部含1层夹矸，结构简单。
防隔水煤柱设计
长治县雄山振义煤业有限公司留设防隔水煤（岩）柱设计一、矿井简介山西长治县雄山振义煤业有限公司为兼并重组整合矿井，隶属于山西长治县雄山煤炭集团，采矿许可证证号：C1400002009111220045752。
井田面积3.753k ㎡，批准开采3、9、14、15号煤层，现采3号煤层，生产规模90万t/a ，开采深度：1049.97 —730m。
依据本矿生产现状，本矿需留设的保安煤柱种类包括各类防隔水煤柱、井田边界保护煤柱、村庄保护煤柱、地面工业场地保护煤柱、井筒保护煤柱、主要大巷保护煤柱等。
二、设计依据1、《矿井初步设计》2、《矿井初步设计安全专篇》3、《煤矿防治水细则》4、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》三、防隔水煤柱设计防隔水煤（岩）柱指的是：为确保近水体下安全采煤而留设的煤层开采上（下）限至水体底（顶）界之间的煤岩层区段。
《煤矿防治水细则》规定矿井防隔水煤（岩）柱应当由矿井地测机构组织编制专门设计，经煤炭企业总工程师组织有关单位审批后实施。
矿井防隔水煤（岩）柱一经确定，不得随意变动，严禁在各类防隔水煤（岩）柱中进行采掘活动。
为确保安全生产，特对本矿的防隔水煤（岩）柱进行设计。
有下列情况之一的，应当留设防隔水煤（岩）柱：（1）煤层露头风化带；（2）在地表水体、含水冲积层下和水淹区邻近地带；（3）与富水性强的含水层间存在水力联系的断层、裂隙带或者强导水断层接触的煤层；（4）有大量积水的老窑和采空区；（5）导水、充水陷落柱与岩溶洞穴或地下暗河；（6）分区隔离开采边界；（7）受保护的观测孔、注浆孔和电缆孔等。
当上部水体的水量大或底部含水层富水性强并且补给条件较好时, 应留设以防水为主要目的的防水安全煤柱，一般地, 防水安全煤柱的留设高度应等于导水裂隙带的最大高度加上一定厚度的保护层, 即:H 安≥H导+H保井田内断层及陷落柱较发育，对矿井采区合理分布和采煤工作面的连续推进有一定影响，未发现岩浆侵入，导水性也不大；但在煤矿开采中仍要继续注意断层、陷落柱的导水性，靠近断层、陷落柱采掘时，必须进行钻探调查，充分探明导水性，根据现场调查实际情况确定防隔水煤（岩）柱的距离。
7.3防水煤柱留设
7.3防水煤柱留设7.3.1断层防水煤柱留设因本矿井3号煤层开采时断层、陷落柱是奥陶灰突水的重要通道。
因此，必须对导水断层留设防水煤柱，防水煤柱的留设方法可依据《煤矿防治水规定》附录三的公式计算，本矿区含水或导水断层防隔水煤柱的留设方案如下：由于本井内没有发现较大的断层，因此，本报告只考虑小断层的煤柱留设情况。
当断层落差小于隔水层厚度（取3号煤层的99.09m ）时，含水或导水断层防隔水煤柱的留设参照经验公式计算： L=0.5KM P3K P ≥20m (7-1) H a =ST P +10,L= αsin a H ≥20m (7-2) 式中：L —防隔水层煤柱宽度，m ；K —安全系数，一般取2～5；M —煤层厚度或采高，m ；P —煤层厚度或采高，m ；Kp —煤的抗拉强度，Mpa ；H a —导水裂隙带至含水层防水岩柱的厚度，m ；α—断层倾角，（°）经以上公式（7-1）和（7-2）计算，所得结果取较大值为留设的防水煤柱宽度。
今后如在地质勘探和采掘活动后，发现有新的断层，矿方应按照以上计算方法自行计算断层防水煤柱的宽度；对落差小于5m的断层应在探明去其导水性后，再确定是否留设防水煤柱或采取注浆加固措施。
7.3.2陷落柱保护煤柱留设目前本矿井内尚未发现陷落柱，但不排除存在隐伏陷落柱的可能。
陷落柱是奥灰突水的主要通道，为防止陷落柱突水事故，确保矿井安全生产，对导水陷落柱必须留设防水煤柱。
现分述如下：①导水陷落柱对于一些导水陷落柱，如果所处的位置对回采影响不大，可以只留设保护煤柱而不封堵。
这类落陷柱突水隐患很大，留设防水煤柱时一定要考虑其特征，做到万无一失。
首先，必须查明有无与陷落柱连通的导水断层。
如果存在断层，即使断层距很小，也会作为突水通道将陷落柱内的水导入矿井，从而导致断层突水事态扩大。
即使没有人为干扰的情况，突水通道也会在高压水作用下发生冲刷或扩容，随时有增大涌水、发生灾害的可能。
防隔水煤柱设计
山西和顺正邦煤业有限公司防隔水煤柱设计一、矿井概况山西和顺正邦煤业有限公司位于和顺县城西南约1.5km的义兴镇黄狮垴村至串村一带，行政区划隶属于和顺县义兴镇管辖。
其地理坐标为：东经113°31′37″-113°33′07″，北纬37°19′13″-37°21′25″。
井田位于太行山中段西侧，属中山侵蚀区，基岩裸露，沟谷纵横发育，切割剧烈。
区内基岩大面积裸露，少部分被黄土及冲积物所覆盖，冲沟发育。
井田内地势总体为北西高、南东低，最高点在井田中部偏西的摩天垴山顶上，标高1547.9m，最低点在井田北部的清漳东源的河床中，标高1264.9m，最大相对高差为283.0m。
地形坡度一般在30°～45°之间。
二．水文地质条件1、河流水系本井田属海河流域漳河水系，清漳河支流。
井田北部为清漳河东源，以西又称张翼河，俗称北河，清漳河发源于昔阳县少山大龟谷。
据蔡家庄水文站资料：清漳河东源流量平均为 1.55m3/s，最大流量为694m3/s。
此外，井田内还发育一些走向北东-北西向的冲沟，平时干涸无水，仅雨季有短暂洪水通过。
2、气象和顺县地处高寒山区，气温比同纬度太原盆地区域偏低较多，属北暖温带大陆性季风气候。
其气候特点是春季干旱多风，夏季温和多雨，秋季气候凉爽，冬季寒冷少雪，全年夏短冬长。
根据和顺县气象站2001-2011年观测资料，主要气象要素特征如下：降水量：多年平均降水量为537.5mm，2002年最大为697.7mm，2004年最小为429.4mm，降水量年内差异悬殊，主要集中在7、8、9三个月，占年总降水量的60%。
日最大降水量163.8mm，每小时最大降水量45.8mm，10分钟最大降水量24.3mm。
（四）井田含水层1、碳酸盐岩类岩溶裂隙含水岩层由奥陶系中统的深灰色厚层状石灰岩、角砾状石灰岩、薄层泥灰岩及白云岩和石膏等组成。
裂隙岩溶主要发育于上马家沟组二段下部及其以下的灰岩之中，富水性较强，为区域主要岩溶含水层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晴隆县中营镇仁禾煤业有限责任公司防隔水煤柱留设设计方案仁禾煤矿地测科2015年4月5日防隔水煤柱留设设计方案一、矿井概况晴隆县中营镇仁禾煤矿为“三证一照”齐全的生产矿井，设计生产能力30万吨／a，为瓦斯矿井（M04在+1110M水平以上无突出危险性）。
井田面积1.357km2,开采煤层11层（M04、M05、M7、M8、M10、M14、M23、M24、M25、M28、M29），平硐、暗斜井开拓，并列式通风。
矿井划分为上、下煤组进行开采，上煤组为4、5、7、8、10、14号煤层，下煤组为23、24、25、28、29号煤层。
先采上煤组，后采下煤组。
上、下煤组之间采用石门联络，各煤层之间采用正、反石门联络，联合布置，分煤层开采。
上煤组划分为一个水平，两个采区进行开采。
水平标高+1099m。
+1099m标高以上为一采区，+1099m 标高以下为二采区；下煤组划分为两个水平，三个采区进行开采。
水平标高+1099m、+883m。
下煤组+1099m标高以上为三采区，+1099-＋883m标高为四采区，+883m标高以下为五采区；采区分界线以水平标高为界；开采顺序为先采上煤组，后采下煤组；上煤组先采一采区，后采二采区，区段下行式开采。
同一区段内先采4号煤层，后采5、7、8、10、14号煤层。
晴隆县中营镇仁禾煤矿构造复杂程度属中等型。
晴隆县中营镇仁禾煤矿水文地质条件为中等型。
根据2011年～2013年《矿井瓦斯等级鉴定报告》的批复，晴隆县中营镇仁禾煤矿为瓦斯矿井。
矿区无冲击地压现象。
本矿属地温正常型矿井。
目前，矿井在设计的一采区进行采掘作业（煤层编号：M04），采掘标高均以+1110ｍ以上。
二、设计依据1、《矿井设计规范》2、《煤矿地质规程》、《煤矿测量规程》、《煤矿防治水规定》。
3、《煤矿安全规程》。
4、《仁禾煤矿水文地质调查报告》。
5、《仁禾煤矿安全设施设计》（变更）及矿井实际情况。
三、防隔水煤柱设计方案在矿井可能受到水害威胁的地段留设一定宽度或高度的煤(岩)柱，用以堵截水源流入矿井巷道，这段煤(岩)柱称之为防水煤(岩)柱。
1.防水煤(岩)柱的种类根据防水煤(岩)柱所处的位置，可以分成不同的种类。
对于本矿井而言主要有：（1）断层防水煤柱；（2）井田边界煤柱；（3）井巷保护煤柱；（4）小窑及采空区边界防水煤柱；（5）风氧化带煤柱(在风氧化带以下存在采空区时则按采空区煤柱考虑)；（6）采区边界防水煤柱；2.防水煤(岩)柱的留设原则1)在有突水威胁但又不宜疏放(疏放会造成成本大大提高时)的地区采掘时，必须留设防水煤(岩)柱。
2)防水煤柱一般不能再利用，故要在安全可靠的基础上把煤柱的宽度或高度降低到安全限度，以提高资源利用率。
3)留设防水煤(岩)柱必须与当地的地质构造、水文地质条件、煤层赋存条件、围岩的物理力学性质、煤层的组合结构方式等自然因素密切结合，与采煤方法、开采强度、支护形式等人为因素互相适应。
4)一个井田或一个水文地质单元的防水煤(岩)柱应该在它的总体设计中确定，即开采方式和井巷布局必须与各种煤柱的留设相适应，否则会给以后煤柱的留设造成极大的困难，甚至无法留设。
5)在多煤层地区，各煤层的防水煤(岩)柱必须统一考虑确定，以免某一煤层的开采破坏另一煤层的煤(岩)柱，致使整个防水煤柱失效。
6)在同一地点有两种或两种以上留设煤(岩)柱的条件时，所留设的煤(岩)柱必须满足各个留设煤(岩)柱的条件。
7)对防水留设煤(岩)柱的的维护要特别严格，因为煤(岩)柱的任何一处被破坏，必将造成整个煤(岩)柱无效。
防水煤(岩)柱一经留设即不得破坏，巷道必须穿过煤柱时，必须采取加固巷道、修建防水闸门和其它防水设施，保护煤(岩)柱的完整性。
8)留设防水煤(岩)柱所需要的数据必须在本地区取得。
邻区或外地的数据只能参考，如果需要采用，应适当加大安全系数。
9)防水煤(岩)柱中必须有一定厚度的粘土质隔水岩层或裂隙不发育、含水性极弱的岩层，否则防水岩柱将无隔水作用。
3.防水煤(岩)柱的留设计算、方法与结果1）断层防水煤(岩)柱的留设断层破坏了岩层的完整性，常常成为含水层间的联系通道。
断层的某一区段是否导水，导水性强弱等情况取决于两侧岩层的接触关系、含水层的水压以及采矿活动对断层的重复破坏作用。
因此，在没有掌握断层各区段的导水性时，应把整个断层作为导水断层对待。
煤层直接和富含水层、导水断层接触，顶底板无突水可能，即煤柱主要是顺层受压时，常以下述计算公式计算煤柱宽度：L ＝KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高；4、5、7、8、10、14、23、24、25、28、29号煤层平均厚度为1.69m 、1.42m 、1.78m 、1.22m 、1.32m 、1.39m 、1.73m 、1.48m 、1.98m 、1.38m 、1.4m ；K P ——煤的抗张强度（kgf/cm 2），K P 取9kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2；K ——安全系数，一般取2～5，本设计取3。
则： L 4＝3×1.69＝20.7（m ）L 5＝3×1.42＝17.4（m ）L 7＝3×1.78＝21.8（m ）L 8＝3×1.22＝14.9（m ）L 10＝3×1.32×16.2（m ）L 14＝3×1.39×17.0（m ）L 23＝3×1.73×21.2（m ）L 24＝3×1.48×18.1（m ）L 25＝3×1.98×24.2（m ）L 28＝3×1.38×16.9（m ）L 29＝3×1.4×＝17.1（m ）根据本矿的实际情况，开采时断层两侧煤层各留25m 防水煤柱。
2）煤层露头防隔水煤（岩）柱该矿属无覆盖或粘土类微透水松散层覆盖的煤层露头，煤层露头防隔水煤（岩）柱的留设，按以下公式计算：Ｈ防=Ｈ冒+Ｈ保根据上式计算的值，不得小于20m 。
式中冒高（H 冒）的计算参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
式中：H 防-----防隔水煤（岩）柱高度（m ）；H 冒-----采后冒落带高度（m ）；H 保-----保护层厚度（m ），一般为5—15m ，取10m ；α------煤层倾角（°）。
M-----煤厚或采高，4、5、7、8、10、14、23、24、25、28、29号煤层平均厚度为1.69m 、1.42m、1.78m、1.22m、1.32m、1.73m、1.38m、1.48m、1.98m、1.38m、1.4m；4煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.69÷(1.6×1.69+3.6)+5.6=32.41（m）5煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.42÷(1.6×1.42+3.6)+5.6=29.78（m）7煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.78÷(1.6×1.78+3.6)+5.6=33.21（m）8煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.22÷(1.6×1.22+3.6)+5.6=27.57（m）10煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.32÷(1.6×1.32+3.6)+5.6=28.7（m）14煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.73÷(1.6×1.73+3.6)+5.6=32.8（m）23煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.38÷(1.6×1.38+3.6)+5.6=29.4（m）24煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.48÷(1.6×1.48+3.6)+5.6=30.4（m）25煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.98÷(1.6×1.98+3.6)+5.6=34.9（m）28煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.38÷(1.6×1.38+3.6)+5.6=29.4（m）29煤层开采时:H冒=100M÷(1.6M+3.6)+5.6=100×1.4÷(1.6×1.4+3.6)+5.6=29.6（m）则： 4煤层开采时：Ｈ防=Ｈ裂+Ｈ保=32.41+10=42.41（m）5煤层开采时：Ｈ防=Ｈ裂+Ｈ保=29.78+10=39.78（m）7煤层开采时：Ｈ防=Ｈ裂+Ｈ保=33.21+10=43.21（m）8煤层开采时：Ｈ防=Ｈ裂+Ｈ保=27.57+10=37.57（m）10煤层开采时：Ｈ防=Ｈ裂+Ｈ保=28.7+10=38.7（m）14煤层开采时：Ｈ防=Ｈ裂+Ｈ保=32.8+10=43.8（m）23煤层开采时：Ｈ防=Ｈ裂+Ｈ保=29.4+10=39.4（m）24煤层开采时：Ｈ防=Ｈ裂+Ｈ保=30.4+10=40.4（m）25煤层开采时：Ｈ防=Ｈ裂+Ｈ保=34.9+10=44.9（m）28煤层开采时：Ｈ防=Ｈ裂+Ｈ保=29.4+10=39.4（m）29煤层开采时：Ｈ防=Ｈ裂+Ｈ保=29.6+10=39.6（m）3）井田边界煤柱的留设井田边界煤柱按下式计算：L=式中：L——井田边界煤柱宽度(m)；M——煤层厚度或采高(m) ，4、5、7、8、10、14、23、24、25、28、29号煤层平均厚度为1.69m 、1.42m、1.78m、1.22m、1.32m、1.73m、1.38m、1.48m、1.98m、1.38m、1.4m；K P ——煤层的抗张强度(kgf/cm 2)K P 取8kgf/cm 2；P ——水头压力(kgf/cm 2)，P=50kgf/cm 2；K ——安全系数，一般取2-5，本次设计取3。
L 4＝3×1.69×8/503⨯＝21.95（m ）L 5＝3×1.42×8/503⨯＝18.4（m ）L 7＝3×1.78×23.1（m ）L 8＝3×1.22×15.8（m ）L 10＝3×1.3217.1（m ）L 14＝3×1.3918.1（m ）L 23＝3×1.7322.5（m ）L 24＝3×1.4819.2（m ）L 25＝3×1.9825.7（m ）L 28＝3×1.3817.9（m ）L 29＝3×1.418.2（m ）根据上述计算，本井田边界煤柱宽度两侧留设25m 防水煤柱。
