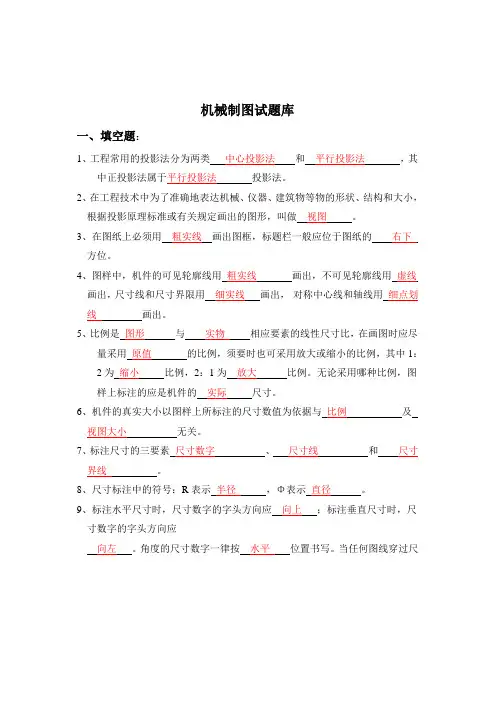

机械制图-判断题-115题

1.绘制圆的对称中心线时应用粗实线绘制。

×2.机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。

×3.图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。

×4.图样中标题栏通常放在图框的左下角。

×5.斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。

×6.侧垂线的正面投影和侧面投影均反映实长。

×7.一般位置直线在三个投影面上的投影都小于实长。

√8.空间互相平行的线段，在同一轴测投影中一定互相平行。

√9.点的正面投影与水平面的投影的连线一定垂直与 X 轴。

√10.当点的坐标为零时，点在W投影面上。

×11.正垂线的正面投影和侧面投影均反映实长。

×12.在尺寸标注中，凡是圆弧必须加注符号R。

×13.图纸的幅面要符合国标，A2号图纸的大小约为是A4号的2倍。

×14.同一图样中，同类图线的宽度应基本一致。

√15.规定每张图样都要画出图框，图框线用粗实线。

√16.尺寸线用细实线绘制。

√17.在标注直径时，应在尺寸数字前加注符号“Φ”。

√18.线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。

√19.投影法可分为中心投影法和平行投影法两大类。

√20.三个投影面两两相交的交线称为投影轴，三个投影轴相互垂直且交于一点O，称为原点。

√21.投射线相互垂直的投影法称为平行投影法。

×22.主视图反映了物体的上.下和左.右位置关系。

√23.两形体表面相交时，相交处有分界线，视图上应画出表面交线的投影。

√24.基本视图中左视图是由左向右投射所得的视图。

√25.平面立体主要有棱柱和圆柱两大类。

×26.铅垂线在H面的投影积聚为一个点。

√27.正平线的水平投影反映实长。

×28.丁字尺主要用来画水平线。

√29.空间点A（5，8，9）和B（6，5，10），则A点在B点的右、后、下方。

×30.图纸上的图框可以用细实线画，也可以用粗实线画。

×31.侧垂线在H面的投影积聚为一个点。

×32.尺寸界线用细实线绘制。

√33.水平线AB的水平投影反映实长。

√34.左视图反映了物体的上、下和左、右位置关系。

×35.侧平线的水平投影反映实长。

×的图纸装订边应大于25mm。

×37.在标注角度时，角度数字应水平书写。

√38.斜二测轴测图的轴向伸缩系数通常简化为1。

×39.绘制圆可见轮廓线时应用粗实线绘制。

√40.水平线在H面的投影积聚为一个点。

×41.俯视图反映了物体的上.下和左.右位置关系。

×42.正垂线的水平投影反映实长。

√43.无论多大的图纸如需留装订边，装订边应留25mm。

√44.正平面在正面上的投影反映实形。

√45.侧垂面在正面上的投影反映实形。

×46.可见轮廓线用细实线绘制。

×47.在标注直径时，应在尺寸数字前加注符号“R”。

×48.绘图时，若实际零件尺寸大于图纸尺寸，可采用缩小比例，如：2：1。

×49.圆弧的定位尺寸需要有两个。

√50.组合体不是叠加式就一定是切割式。

×51.零件上的两个面相错时，可以不画分割线。

×52.正平面在水平面上的投影积聚为一个点。

×53.不可见轮廓线用细实线绘制。

×54.在标注半径时，应在尺寸数字前加注符号“Φ”。

×55.绘图时采用1：2的比例，即将零件缩小一半画在图纸上。

√56.侧垂面在水平面上的投影反映实形。

×57.零件上的两个面平齐时，可以不画分割线。

√58.零件上的不可见轮廓线，应该加括号。

×59.侧平面在水平面上的投影积聚为一条线。

√60.零件上的两个面相切时，要画分割线。

×61.国家制图标准规定，图纸大小可以随意确定。

×62.比例是指图样与实物相应要素的线性尺寸之比。

×：1是缩小比例。

×64.绘制机械图样时，尽量采用1：1的比例。

√65.使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

√66.丁字尺与三角板随意配合，便可画出65度的倾斜线。

×67.国家制图标准规定，可见的轮廓线用虚线绘制。

×68.国家制图标准规定，各种图线的粗细相同。

×69.制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

√70.图样中书写汉字的字体，应为长仿宋体。

√71.画圆的中心线时，其交点可心是点画线的短画。

×72.当圆的直径过小时，可以用线实线来代替线点画线。

√73.水平线的正面投影与X轴平行，水平投影反映线段的真实长度。

√74.正平面的正面投影积聚为直线。

×75.铅垂面的水平投影积聚成平行X轴的直线段。

√76.正投影的基本特性是实形性，积聚性和类似性。

√77.中心投影法是投射线互相平行的。

×78.水平线的水平投影反映真实长度。

√79.水平面的水平投影积聚为直线。

×80.点的三投影面体系中的位置，可以用坐标来表示。

√81.画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。

√82.当一条直线垂直于投影面时，则在该面上反映实形性。

×83.当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。

√84.标注的尺寸不是定位尺寸就是定形尺寸。

×85.非回转体类零件的主视图一般应选择工作位置。

√86.在剖视图中，切根线用细实线绘制。

×87.外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。

×88.在剖切平面通过螺杆的轴线时，对于螺栓.螺母均按剖切绘制。

而螺柱.垫圈.螺钉均按未剖绘制。

×89.外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。

×90.当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。

√91.在零件图中，不可见部分一般用虚线表示。

√92.在零件图中，必须画出主视图，其他视图可以根据需要选择。

×93.零件图的主视图应选择稳定放置的位置。

√94.图纸上的图框可以用细实线画，也可以用粗实线画。

×95.标注的尺寸不是定位尺寸就是定形尺寸。

×96.上、下偏差可正、可负、可为零。

√97.对于螺栓.螺母等禁固件，以及轴.连杆.球.键.销等实心零件，若纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制。

√98.在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，如果间隙较小，也可以画一条线。

×99.装配图中所有的零件.部件必须编写序号，并于明细栏中的序号一致。

√100.在三视图中进行尺寸标注时，圆的直径一般注在投影为非圆的视图上。

×101.组合体如果不是叠加式的，就一定是切割式的。

×102.六个基本视图之间，仍保持着与三视图相同的投影规律，即主.俯.仰.后长相等，其中主.俯.仰长对正；主.左.右.后高平齐；俯.左.右.仰宽相等。

√103.局部视图常用于表达机件上局部结构的形状，使表达的局部重点突出，明确清晰。

√104.剖视图主要用来表达机件内部的结构形状。

√105.当机件具有对称平面时，在垂直于对称平面的投影面上的投影，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为半剖视图。

√106.局部放大图可以画成视图.剖视图.断面图的形式，与被放大部位的表达形式无关。

√107.断面图与剖视图的区别：断面图只画出断面的投影，而剖视图除画出断面投影外，还要画出断面后面机件留下部分的投影。

√108.螺纹的公称直径指螺纹的大径。

×109.绘制圆的对称中心线时应用粗实线绘制。

×110.机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。

×111.图样中标注的尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。

×112.图样中标题栏通常放在图框的左下角。

×113.斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。

×114.尺寸线可用轮廓线代替。

×115.倒角C1中，C表示45°倒角，1表示倒角宽度。

√。
