钢管支架搭设施工要求

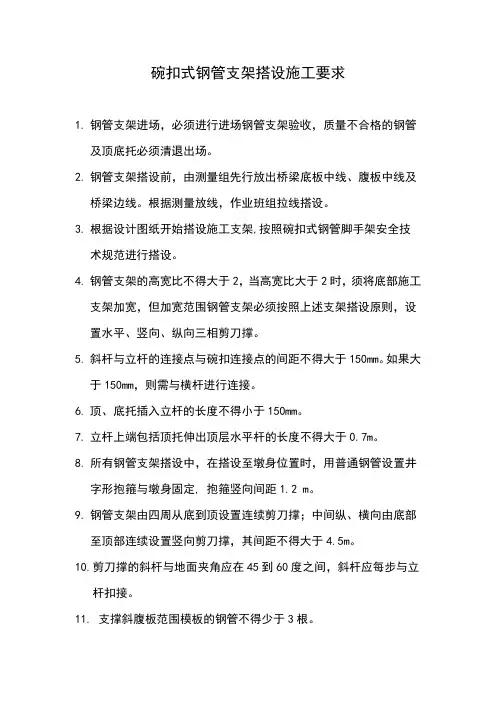

碗扣式钢管支架搭设施工要求
1.钢管支架进场，必须进行进场钢管支架验收，质量不合格的钢管
及顶底托必须清退出场。

2.钢管支架搭设前，由测量组先行放出桥梁底板中线、腹板中线及
桥梁边线。

根据测量放线，作业班组拉线搭设。

3.根据设计图纸开始搭设施工支架,按照碗扣式钢管脚手架安全技
术规范进行搭设。

4.钢管支架的高宽比不得大于2，当高宽比大于2时，须将底部施工
支架加宽，但加宽范围钢管支架必须按照上述支架搭设原则，设置水平、竖向、纵向三相剪刀撑。

5.斜杆与立杆的连接点与碗扣连接点的间距不得大于150mm。

如果大
于150mm，则需与横杆进行连接。

6.顶、底托插入立杆的长度不得小于150mm。

7.立杆上端包括顶托伸出顶层水平杆的长度不得大于0.7m。

8.所有钢管支架搭设中，在搭设至墩身位置时，用普通钢管设置井
字形抱箍与墩身固定, 抱箍竖向间距1.2 m。

9.钢管支架由四周从底到顶设置连续剪刀撑；中间纵、横向由底部
至顶部连续设置竖向剪刀撑，其间距不得大于4.5m。

10.剪刀撑的斜杆与地面夹角应在45到60度之间，斜杆应每步与立
杆扣接。

11. 支撑斜腹板范围模板的钢管不得少于3根。

12. 当钢管支架高度大于4.8m时，顶端和底部必须设置水平剪刀撑，
中间水平剪刀撑设置间距不得大于4.8m。

13.人行步梯的斜度不得大于1：3，且在0.6m和1.2m位置设置两道
护栏，并按要求设置安全网。
