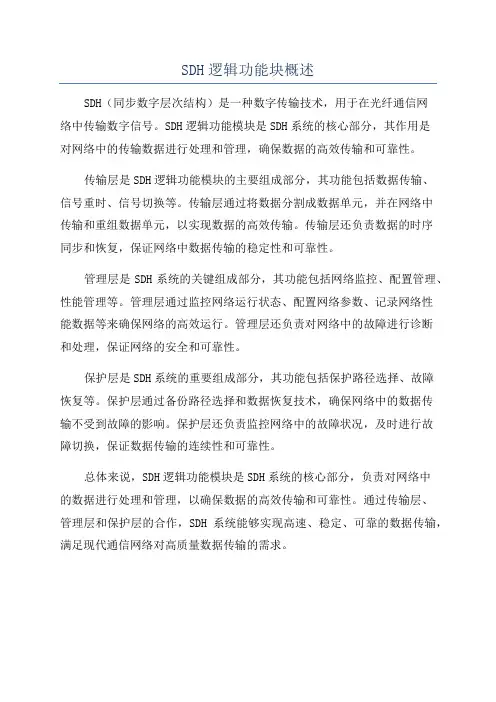

SDH逻辑功能块概述

SDH逻辑功能块概述

SDH逻辑功能块概述
SDH(同步数字层次结构)是一种数字传输技术,用于在光纤通信网
络中传输数字信号。

SDH逻辑功能模块是SDH系统的核心部分,其作用是
对网络中的传输数据进行处理和管理,确保数据的高效传输和可靠性。

传输层是SDH逻辑功能模块的主要组成部分,其功能包括数据传输、
信号重时、信号切换等。

传输层通过将数据分割成数据单元,并在网络中
传输和重组数据单元,以实现数据的高效传输。

传输层还负责数据的时序
同步和恢复,保证网络中数据传输的稳定性和可靠性。

管理层是SDH系统的关键组成部分,其功能包括网络监控、配置管理、性能管理等。

管理层通过监控网络运行状态、配置网络参数、记录网络性
能数据等来确保网络的高效运行。

管理层还负责对网络中的故障进行诊断
和处理,保证网络的安全和可靠性。

保护层是SDH系统的重要组成部分,其功能包括保护路径选择、故障
恢复等。

保护层通过备份路径选择和数据恢复技术,确保网络中的数据传
输不受到故障的影响。

保护层还负责监控网络中的故障状况,及时进行故
障切换,保证数据传输的连续性和可靠性。

总体来说,SDH逻辑功能模块是SDH系统的核心部分,负责对网络中
的数据进行处理和管理,以确保数据的高效传输和可靠性。

通过传输层、
管理层和保护层的合作,SDH系统能够实现高速、稳定、可靠的数据传输,满足现代通信网络对高质量数据传输的需求。

SDH设备的逻辑组成

SDH设备的逻辑组成

SDH设备的逻辑组成引言同步数字体系结构(Synchronous Digital Hierarchy,简称SDH)是一种广泛应用于传输和交换数字信号的高速网络技术。

SDH设备是构建SDH网络的基本组成部分。

本文将介绍SDH设备的逻辑组成,包括交叉连接(Cross-Connect)、复用(Multiplex)、传输单元(Transport Unit)和管理通道(Management Channel)等方面。

交叉连接(Cross-Connect)交叉连接是SDH设备中的一项重要功能,它能实现不同信道之间的互联。

交叉连接通过交叉连接矩阵实现,将输入信号路由到输出信号端口。

交叉连接可以根据需求进行动态配置,以满足网络拓扑变化和故障恢复等需求。

SDH设备中的交叉连接矩阵通常具有高容量和低延迟的特点,以确保信号的快速传输和可靠性。

复用(Multiplex)复用是SDH设备中的另一个重要功能,它能将低速信号通过复用技术合并为高速信号。

SDH网络采用层次复用的方式,将低速传输单元通过复用器转换为STM-1(Synchronous Transport Module level-1)信号,然后再将多个STM-1信号通过复用器进行复用,形成更高速的STM-N信号。

复用在SDH网络中起到了重要的作用,它提高了信号传输的效率,减少了信号传输所需的光纤数量。

通过合理的复用配置,可以在不影响传输质量的前提下,降低网络的成本和复杂度。

传输单元(Transport Unit)传输单元是SDH设备中的最小传输单元,也是信号在网络中的载体。

SDH网络中的传输单元分为多个层次,从低到高依次为STM-1、STM-4、STM-16等。

传输单元通过交叉连接进行路由,从而实现信号的传输和组网。

每个传输单元都有固定的帧结构,包括几个部分:传输信道(Section OverHead)、路径识别(Path OverHead)和通道识别(Line OverHead)。

第2章SDH设备的逻辑组成

第2章SDH设备的逻辑组成

深入了解各个功能块监测的告警、性 能事件,以及这些事件的产生机理,是以 后在维护设备时能正确分析、定位故障的 关键所在。
为了理解和掌握这部分内容,下面将 详细给出SDH设备各功能块的业务信号和 告警信号流程。
图2-19 SDH设备信号流程
(1)高阶信号流 (2)低阶信号流
① 高阶信号告警会引起低阶信号告
(LPP)、低阶通道适配(LPA)、PDH 物理接口(PPI)和一些辅助功能块。
通过这些基本功能块的灵活组合,可 以构成各种SDH网元设备。
SDH网元设备是构成光同步数字传输 网的重要组成部分,分为终端复用器 (TM)、分插复用器(ADM)、再生中 继器(REG)和数字交叉连接设备 (DXC)。
终端复用器的主要任务是将PDH各低 速支路信号和SDH的155 Mbit/s电信号纳入 STM-1帧结构中,并经电/光转换为STM-1 光线路信号,或上述过程的逆过程。
由于光纤存在着传输衰耗和传输色散, 数字信号经过光纤长距离传输后,光脉冲 幅度会减小,形状会畸变,要进一步延长 传输距离,必须采用再生中继器(REG)。
再生中继器的功能就是接收经长途传 输后衰减了的、有畸变的STM-N信号,然 后对它进行均衡放大、识别、再生成规则 的信号后发送出去。
如图2-31所示,REG是双端口器件, 只有两个线路端口—W向、E向。
终端复用器作为SDH传输网络的端点, 主要应用于链形网、星形、树形、环带链 等场合。
分插复用器是网络中应用最为广泛的
网元形式,这主要是因为它将同步复用和 数字交叉连接功能综合于一体,具有灵活 地分插任意支路信号的能力。
再生中继器的功能主要是完成信号的 再生、放大与中继传输功能,与TM、 ADM相比,它在站点上没有上、下业务的 功能,主要用于各种类型网络的中长距离 信号再生。

第五章SDHWDM

第五章SDHWDM

1.网同步方式
国际上所使用的同步方式有主从同步方式、相互同步 方式和准同步方式,但大多数国家普遍采用主从同步方式
主从同步方式就是要在同步网中设立一个最高级别的 基准主时钟,而其他时钟均逐级与上一级时钟保持同步, 以此实现与主时钟同步的目的,及具体结构如图5-11所示
图5-11 我国同步时钟等级
由图5-11可知,主从同步网多采用树型拓扑结构,基 准时钟通过同步链路逐级向下传输,在各交换节点上,通 过锁相环将本地时钟与接收到的上一级时钟进行相位锁定, 从而达到与基准时钟同步的目的
(1)复用各部相同常用的有容 器(C)、虚容器(VC)、管理单元(AU)、之路单元 (TU)等。
① 容器
容器(C)实际上是一种装载各种速率业务信号的 信息结构,主要完成PDH信号与VC之间的适配功能。
ITU-T规定了5种标准容器,我国的SDH复用结构中, 仅用了装载2.048Mbit/s、34.368Mbit/s和 139.264Mbit/s信号的3种容器,即C-12,C-3和C-4, 其中C-4为高阶容器,C-3和C-12为低阶容器。
2.映射方法
5.1.3 SDH光传输系统
1.点到点链状线路系统
该系统是由具有复用和光接口功能的线路终端、中继 器和光缆传输线路构成,其中中继器可以采用目前常见的 光-电-光再生器,也可以使用掺饵光纤放大器(EDFA), 在光路上完成放大的功能
2.环路系统
环路系统中,可选用分插复用器,也可以选用交叉连 接设备作为节点设备,它们的区别在于后者具有交叉连接 功能,它是一种集复用、自动配线、保护/恢复、监控和网 管设备的控制下,对由多个电路组成的电路群进行交叉连 接,因此其成本很高,故通常使用在线路交汇处,而接入 设备则可以使用数字环路载波系统(DLC)、宽带综合业务 接入单元(B-ISDN)

sdh技术原理

sdh技术原理

sdh技术原理SDH技术原理一、SDH技术概述同步数字体系(Synchronous Digital Hierarchy,SDH)是一种高速数字传输技术,用于在光纤通信网络中传输数据。

它是一种基于时间分割多路复用(Time Division Multiplexing,TDM)的技术,能够实现多个不同速率的信号在同一条光纤上传输。

二、SDH网络结构SDH网络由三个层次组成:物理层、传输层和逻辑层。

1. 物理层物理层主要包括光纤、光模块、接口卡等硬件设备,用于将电信号转换为光信号,并将光信号通过光纤传输。

2. 传输层传输层主要实现对不同速率的信号进行分组和交叉复用,并在不同节点之间进行数据交换和转发。

其中,STM-1(Synchronous Transport Module level-1)是SDH中最基本的传输单元,其速率为155.52Mbps。

3. 逻辑层逻辑层主要负责对数据进行处理和管理。

它包括了各种控制通道和管理通道,在网络中起到了重要的作用。

三、SDH帧结构SDH帧结构采用了分时复用技术,将不同速率的信号分成小块,并通过交错方式进行复用。

SDH帧结构由多个层次组成,其中最基本的层次是STM-1。

1. STM-1帧结构STM-1帧结构总共包括270个字节,其中包括了9个行(row)和9个列(column)。

每个行和列都包含了30个字节,其中前3个字节为传输时钟信息,后27个字节为有效数据信息。

2. STM-N帧结构STM-N是指在STM-1基础上扩展出的不同速率的传输单元。

例如,STM-4的速率为622.08Mbps,其帧结构就是由4个STM-1帧组成。

四、SDH时钟同步原理SDH网络中需要保持各节点之间的时钟同步,以确保数据能够正确地传输。

SDH时钟同步主要有两种方式:内部时钟同步和外部时钟同步。

1. 内部时钟同步内部时钟同步是指在一个节点内部使用自身产生的时钟信号进行同步。

这种方式可以确保每个节点内部各设备之间的协调工作,并且可以减少对外界干扰的影响。

第五章SDH设备的逻辑组成

第五章SDH设备的逻辑组成

电气信息工程学院 陈亦鲜
20/50
SDH设备的逻辑功能块
SDH设备的逻辑功能构成
MST:复用段终端功能块
MST是复用段开销的源和宿,在接收方向处理(终 结)MSOH,在发方向产生MSOH。
收方向
若在C点的信号中K2为110,则判断为这是对端设备 回送回来的对告信号:MS-RDI(复用段远端失效指 示),表示对端设备在接收信号时出现MS-AIS、B2 误码过大等劣化告警。
MST是复用段开销的源和宿,在接收方向处理(终 结)MSOH,在发方向产生MSOH。
收方向
MST提取K1、K2字节中的APS(自动保护倒换)协 议送至SEMF,以便SEMF在适当的时候(例如故障 时)进行复用段倒换。
若C点收到的K2字节的b6—b8连续3帧为111,则表 示从C点输入的信号为全“1”信号,MST功能块产 生MS-AIS(复用段告警指示)告警信号。
若连续5帧以上无法正确定位帧头,设备进入帧失步 状态,RST功能块上报接收信号帧失步告警ROOF。在帧失步时,若连续两帧正确定帧则退出ROOF状态。R-OOF持续了3ms以上设备进入帧丢失 状态,RST上报R-LOF(帧丢失)告警,并使C点处 出现全“1”信号。
RST校验B1字节,若检测出有误码块,则本端产生 RS-BBE。
PPI:注P:D以H2M物bit/s理为 例接口
OHA:开销接入功能
LPA:低阶通道适配 LPT:低阶通道终端O H A LPC:低阶通道连接
O HSMSAEE接C口TMFSF:::消同同息步步SE通设MD设4F—信备备D1P功2时M管C能钟F理DN1源—功D3能QF接接 口口
HPA:高阶通道适配 SETPI:同步设备定时物理接口

SDH设备的逻辑组成

SDH设备的逻辑组成
2)发送方向一一信号流从D到C:
MST写入MS0H:从OHP来的E2:从SEMF来的D4-D12;从MSP来的KK K2写入相应B2字节、Sl字节、Ul等字节。若MST在接收方向检测到MS-AlS或者MS-EXC(B2),那么在发方向上将K2字节b6~b8设为IlOo D点处的信号帧结构如图4. 2. 3-2所示。
2)发送方向一一信号流从C到B
RST注入RSoH,计算Bl字节,并对除RSOH第一行字节外的所有字节进 行扰码。设备在A点、B点、C点处的信号帧结构如图1.2.3 — 1。
图L2.3 — 1 A、B、C点处的信号帧结构图
MST:
MST是复用段开销的源与宿,在接收方向处理(终结)MSOH,在发方向 产生MSOHo
RST对B点输入的信号进行了正确帧定位后,RST对STM-N帧中除RSOH第一行9个字节外的所有字节进行解扰,解扰后提取RSOH并进行处理。RST校验BI字节,若检测出有误码块,则本端产生RS-BBE; RST同时
将El、El字节提取出传给OHA(开销接入功能块)处理公务联络电话;
将D1~D3提取传给SEMF,处理D1-D3上的再生段OAM命令信息。
k270χ N>
I*9χ N*
K14 A■“八
图1.2.3-2 D点处的信号帧结构图
MSP≡
MSP用以在复用段内保护STMf信号,防止线路故障,它通过对STM-N信号的监测、系统状态评价,将故障信道的信号切换到保护信道上去(复 用段保护倒换)。ITU-T规定保护倒换的时间操纵在50ms以内。
复用段保护倒换的故障条件是R-LOS、R-LOF、MS-AIS与MS-EXC (B2),要进行复用段保护倒换,设备务必要有冗余(备用)的信道。以两个端 对端的TM为例进行说明,如图L2.4-1所示。

光传输系统基本知识-技术交流

光传输系统基本知识-技术交流

WDM系统应用形式
(2)集成式
集成式WDM系统没有采用波长转换技术,SDH复用终端
的光信号的波长符合WDM系统的规范,不同的复用终端设
备发送不同的符合ITU-T建议的波长,这样他们在接入合波
器时就能占据不同的通道,从而完成合波。
目前工程应用大多为开放式应用形式。
WDM系统的优点
1. 超大容量
2. 对数据率“透明”
3. 系统升级时能最大限度地保护已有投资
4. 高度的组网灵活性、经济性和可靠性
光接收机的主要技术指标
2)光接收机过载光功率Po 在保证一定误码率要求的条件下,光接收机所允许的最大 光功率值。 3)动态范围 过载光功率与灵敏度之差,D=Po-Pr,适应各再生段的
距离会有较大差别的要求。动态范围一般在20dB 以上
4)光接收机的反射系数 在光接收机的输入端(R 点)的反射光功率与入射光功率之比。 一般规定光接收机的反射系数低于-27dB。
STM-64 STM-256
ffs
V-64.2 ffs
V-64.3 ffs
-
-
典型的单波长SDH传输系统配置
单波长SDH 传输系统最大再生距离的计算
•最大再生距离受光纤衰耗的限制---衰耗受限系统;
•最大再生距离受传输色散的限制---色散受限系统。
光纤通信的容量越来越大,码速率也越来越高,已从
155Mb/s 发展到10Gb/s,而且正向40Gb/s 的方向发展,所
单纵模和多纵摸
多纵模激光器的光谱特性
单纵模激光器的光谱特性
光接收机的主要技术指标
1)光接收机灵敏度Pr 光接收机灵敏度,是指在保证规定的误码率条件下(如
BER=1×10-10),光接收机所需要的最小光功率值,灵敏

SDH基本的网络拓扑结构

SDH基本的网络拓扑结构

SDH基本的网络拓扑结构SDH网是由SDH网元设备通过光缆互连而成的,网络节点(网元)和传输线路的几何排列就构成了网络的拓扑结构。

网络的有效性(信道的利用率)、可靠性和经济性在很大程度上与其拓扑结构有关。

网络拓扑的基本结构有链形、星形、树形、环形和网孔形,如图1-1所示。

1.链形网此种网络拓扑是将网中的所有节点一一串联,而首尾两端开放。

这种拓扑的特点是较经济,在SDH网的早期用得较多,主要用于专网(如铁路网)中。

2.星形网此种网络拓扑是将网中一网元做为特殊节点与其他各网元节点相连,其他各网元节点互不相连,网元节点的业务都要经过这个特殊节点转接。

这种网络拓扑的特点是可通过特殊节点来统一管理其它网络节点,利于分配带宽,节约成本,但存在特殊节点的安全保障和处理能力的潜在瓶颈问题。

特殊节点的作用类似交换网的汇接局,此种拓扑多用于本地网(接入网和用户网)。

(a) 链形(b)星形(c) 树形(d) 环形(e) 网孔形TMTMTMTMTM TM TMTMTMTMADMADMADMADMDXC/ADMDXC/ADM图1-1基本网络拓扑图3.树形网此种网络拓扑可看成是链形拓扑和星形拓扑的结合,也存在特殊节点的安全保障和处理能力的潜在瓶颈。

{4.环形网环形拓扑实际上是指将链形拓扑首尾相连,从而使网上任何一个网元节点都不对外开放的网络拓扑形式。

这是当前使用最多的网络拓扑形式,主要是因为它具有很强的生存性,即自愈功能较强。

环形网常用于本地网(接入网和用户网)、局间中继网。

2.网孔形网将所有网元节点两两相连,就形成了网孔形网络拓扑。

这种网络拓扑为两网元节点间提供多个传输路由,使网络的可靠更强,不存在瓶颈问题和失效问题。

但是由于系统的冗余度高,必会使系统有效性降低,成本高且结构复杂。

网孔形网主要用于长途网中,以提供网络的高可靠性。

当前用得最多的网络拓扑是链形和环形,通过它们的灵活组合,可构成更加复杂的网络。

本节主要讲述链网的组成和特点和环网的几种主要的自愈形式(自愈环)的工作机理及特点。

SDH技术简介

SDH技术简介

SDH技术简介所谓SDH是由一些SDH网元组成的,在光纤(或无线)上进行同步信息传输、复用、分插和交叉连接的网络。

它有全世界统一的网络节点接口和一套标准化的信息结构等级,具有丰富的开销比特专用于网络的维护管理,采用同步复用结构并具有横向兼容性,因而能够灵活动态地适应任何业务和网络的变化,是一种理想的新一代传输体制。

传统的准同步数字体系(PDH)由于存在一些难以克服的弱点,诸如缺乏标准接口,僵硬的复用结构和极其有限的网管能力等,无法形成网络规模,而且网络生存性较差,将逐渐被淘汰。

自从1988年SDH成为世界性标准以来,ITU-T已经颁布了涉及网络、设备、接口、性能、同步、保护和网管等一套15个建议,而且日臻趋于完善。

目前,SDH已成为公认的未来信息高速公路的主要物理传送平台。

1.SDH的优越性具体来说,SDH技术与原来我们所用的PDH(准同步数字体系)相比,具有较大的优越性,主要表现在以下几个方面:(1)SDH具有世界标准,使1 5Mbit/s和2Mbit/s两大数字体系在STM-1上得到统一。

(2)高度灵活性:SDH传输网具有信息透明性,可以传输各种净负荷及混合体。

(3)灵活的复用映射结构,使各种业务能灵活上下。

(4)SDH设备使用指针调整技术,可以容忍各路信号频率和相位上的差异。

(5)SDH设备能容纳各种新的业务信号,如宽带ISDN、FDDI(光纤分布式数据接口)、ATM(异步转移模式)等。

(6)SDH帧结构中安排了丰富的开销比特,因而使网络的操作维护管理功能大大加强,便于集中统一管理,大大节约了维护费用的开支。

(7)由于SDH网络大都采用自愈环的网络结构,因此可靠性高、业务恢复时间短、经济性好,十分适应现代传输网的发展趋向。

2.SDH设备及其组网原则基于SDH体制所开发的各种传输设备,能够从根本上解决网络中面临的容量、质量、网管、安全等问题。

由于SDH设备具有种类多样,电路调度管理灵活,网管能力强等优点,使我们在网络组织上有了更多的选择余地,我们必须从全程全网的角度考虑,合理组网,充分发挥SDH的优越性,以确保网络组建的统一性、完整性和先进性。

SDH传输网的基本网元

SDH传输网的基本网元

SDH传输网的基本网元SDH传输网是由不同类型的网元通过光缆线路连接组成的,通过不同的网元实现SDH传输网的上下业务、交叉连接业务、网络故障自愈等功能。

SDH传输网中常见的网元有终端复用器(terminal multiplexer,TM)、ADM、再生中继器(regenerator,REG)和DXC。

1. TMTM主要用于网络的终端结点上。

其作用是将发送端支路端口的低速信号(G.703接口信号或STM-M信号)复用到线路端口的高速信号STM-N中。

在接收端,从线路端口接收的STM-N的信号中分离出低速支路信号。

它的线路端口输入输出多路低速信号。

一般的TM均具有一定的交叉连接能力。

在将低速支路信号复用进线路信号的STM-N帧时,支路信号在线路信号STM-N中的位置可任意指定。

终端复用设备可实现将低速支路电信号和155 Mbit/s电信号纳入STM-1帧结构,并经过电光转换为STM-1光线路信号,其逆过程正好相反。

2. ADMADM用于SDH传输网的转接点处,是SDH传输网上使用最多、最重要的一种网元。

ADM具有复用、解复用、交叉连接、业务调度及传输功能。

ADM有两个线路端口和一个支路端口。

两个线路端口各接一侧的光缆(每侧收/发共两根光纤),为了描述方便,将其分为西向(W)、东向(E)两个线路端口。

在发送端,将输入的低速率支路信号交叉复用成高速率信号STM-N,并从东(或西)侧送往线路端口;在接收端,可以将从东(或西)侧线路端口接收到的STM-N高速率信号解复用成低速率支路信号。

此外,ADM还可将东(或西)侧线路中的STM-N信号进行交叉连接。

3. REGREG是用于脉冲再生整形的电再生中继器,主要通过光电变换、电信号抽样、判决、再生整形、电光变换等处理达到不积累线路噪声,保证传送信号波形完好的目的,实现延长通信距离的功能。

REG只处理STM-N帧中的再生段开销(regenerator section overhead,RSOH),并且不具备交叉连接功能。

SDH复习

SDH复习


虚容器是用来支持SDH的通道层连接的信息
结构。

其中VC-11、VC-12、VC-2及TU-3中的VC-3是
低阶通道层的信息结构;而AU-3中VC-3和VC-4是
高阶通道层的信息结构。

虚容器由容器输出的信息净负荷加上通道
开销(POH)组成,即
• VC-n=C-n+VC-nPOH

VC的输出将作为其后接基本单元(TU或AU)
作方式),指针用作频率和相位校准;当网络处
于异步工作方式时,指针用作频率跟踪校准。
• (3) 指针还可以用来容纳网络中的频率抖
动和漂移。
二、 指针调整原理及指针调整过程
•1. VC-4在AU-4中的定位(AU-4指针调整)
(1) AU-4指针
•VC-4进入AU-4时应加上AU-4指针,即 •AU-4=VC-4 + AU-4 PTR
AU-n PTR指示VC-n净负荷起点在AU帧内的位

两种指针(AU-PTR和TU-PTR)分别对高阶
VC在相应AU帧内的位置以及VC-1、VC-2、VC-3在
相应TU帧内的位置进行灵活动态的定位。 • 在N个AUG的基础上再附加段开销(SOH)
便可形成最终的STM-N帧结构。

映射——是将各种速率的G.703支路信号先
的信息净负荷。

虚容器有5种:VC-11、VC-12、VC-2、VC-3
和VC-4。虚容器可分成低阶虚容器和高阶虚容器
两类。
• 低阶虚容器:VC-1和VC-2 VC-3(通过TU-3将VC-3复用到VC-4时) 高阶虚容器:VC-4 VC-3(AU-3中)

3.支路单元和支路单元组(TU和TUG)

sdh的基本原理

sdh的基本原理

sdh的基本原理SDH的基本原理什么是SDH?SDH(Synchronous Digital Hierarchy)即同步数字体系。

它是一种广泛应用于传输网络中的传输技术,能够在光纤传输、微波和卫星通信等多种介质上实现高速、可靠的数据传输。

SDH的基本组成SDH系统主要由以下几个基本组成部分组成:•光纤传输线路:SDH系统通过光纤传输高速的数字信号,实现高效的数据传输。

•多路复用器(MUX):多个低速信号经过多路复用器合成为高速信号,以提高传输效率。

•数字交换机:用于实现信号的转接、交换和路由功能。

•SDH传输设备:负责对信号进行传输和解析,确保信号的可靠传输和恢复。

•管理系统:用于对整个SDH系统进行监控、管理和维护。

SDH的基本概念STM(Synchronous Transport Module)STM是SDH中的基本传输单元,不同传输速率的STM分别用STM-1、STM-4、STM-16等来表示。

其中,STM-1传输速率为。

VC(Virtual Container)VC是SDH中的虚拟通道,用于将不同用户的数据进行虚拟隔离。

VC分为高阶VC和低阶VC,高阶VC用于传输STM信号,低阶VC用于传输用户数据。

AU(Administrative Unit)AU是SDH中的管理单元,用于管理和监控VC。

AU可以以SDH边框(AU-4)或STM边框(AU-3)为传输介质。

SDH传输原理SDH采用同步传输方式,即在传输过程中保持发送端和接收端的时钟信号同步。

其传输原理如下:1.源端设备将数据信号进行分组和交织,形成一个个的虚拟通道(VC)。

2.每个VC经过多路复用器(MUX)合成为多个STM信号。

3.STM信号经过SDH传输设备进行光纤传输,同时在传输中进行信号的增强和恢复。

4.目标端设备接收到STM信号后,经过解析和还原,将数据信号进行分解,恢复为原始的虚拟通道(VC)信号。

5.目标端设备根据VC信号进行数据的分发和处理。

sdh光传输设备

sdh光传输设备

SDH光传输设备SDH(同步数字层次)光传输设备是一种在光纤通信系统中常用的传输设备,用于实现数字信号的传输和复用。

SDH技术是一种结构化的数字传输技术,可提供高效的光纤传输能力,并确保数据的同步性和可靠性。

SDH光传输设备的基本功能SDH光传输设备主要具有以下基本功能: 1. 时隙复用:将低速信号通过时分多路技术(TDM)复用到高速信号中,实现多路信号的传输。

2. 交叉连接:在不同的传输通道之间建立交叉连接,实现数据的灵活路由和切换。

3. 管理功能:对网络的配置、监控、故障处理等实现管理,提高网络运行的效率和可靠性。

4. 保护和恢复:采用冗余传输通道和信号监测,确保网络在遇到故障时能够迅速进行保护和恢复。

SDH光传输设备的组成部分SDH光传输设备由多个核心部件组成,包括: 1. 光纤传输单元(OTU):负责将光信号转化为电信号,并进行时分多路复用。

2. 交叉连接单元(CCU):实现交叉连接功能,对传输流量进行调度和管理。

3. 管理单元(MU):负责网络管理和性能监测,支持远程配置和监控。

4. 时钟和同步单元:确保各个设备之间的时钟同步和信号同步,保证网络的稳定性。

SDH光传输设备的优势SDH光传输设备相比传统的PDH(分级数字层次)技术具有以下优势: 1. 高可靠性:支持故障保护和恢复机制,提高网络的稳定性和可靠性。

2. 灵活性:支持灵活的交叉连接和配置,适应不同数据流量的需求。

3. 高性能:具有较高的数据传输速率和处理能力,支持大规模数据传输。

4. 管理便捷:集成了强大的网络管理功能,可实现远程配置和监控,简化运维工作。

结语SDH光传输设备作为一种先进的数字传输技术,已经在光纤通信系统中得到广泛应用。

它不仅提供了高效的数据传输能力,还具备了高可靠性、灵活性和管理便捷的优势。

随着通信技术的不断发展,SDH技术将继续发挥重要作用,推动光纤通信系统的进一步升级和优化。

SDH

SDH

SDH网的基本网络单元有终端复用器(TM)、分 插复用器(ADM)、再生中继器(REG)和同步 数字交叉连接设备(SDXC)等。
ADM是一种特殊的复用器,它利用分接功能将输入信号所承载 的信息分成两部分:一部分直接转发,另一部分卸下给本地 用户。然后信息又通过复接功能将转发部分和本地上送的部 分合成输出。DXC类似于交换机,它一般有多个输入和多个 输出,通过适当配置可提供不同的端到端连接。
上管理单元指针AU PTR(每帧9 Byte, 相应于0.576 Mb/s),输出信号速率
为150.912 Mb/s; 由 1个AUG加上段开销SOH(每帧72 Byte, 相应于4.608 Mb/s), 输出信号速率为155.520 Mb/s, 即为STM1。
4. 数字交叉连接设备
数字交叉连接设备(DXC)相当于一种自动的数字电路配 线架。下图表示的是SDH的DXC(也适合于PDH),其核心部 分是可控的交叉连接开关(空分或时分)矩阵。
140/34 Mb/s 光 / 电 光信号 分接 34/8 Mb/s 分接 8/2 Mb/s 分接 2/8 Mb/s 复接 PDH 34/140 Mb/s 8/34 Mb/s 复接 复接 电 / 光 光信号
2 Mb/s (电信号)
155 Mb/s 光接口
SDH ADM
155 Mb/s 光接口
图 5.4 分插信号流程的比较
自愈保护环
通道保护环 业务的保护是以通道为基础的,也就是 保护的是STM-N信号中的某个VC,倒换 与否按环上的某一个别通道信号的传输 质量来决定,通常利用收端是否具有简 单的UT-AIS信号决定该通道是否进行倒 换。
复用段保护环 以复用段为基础,倒换与否是根据环上传输 的复用段信号的质量来决定。当复用段出现 问题时,环上整个STM-N或1/2 STM-N的业 务信号都切换到备用通道上。

sdh

sdh

❑A类:A1和A2(定帧字节)❑用于定位,识别帧的起始位置❑J类:J0(再生段踪迹字节)❑用来重复地发送段接入点标识符,以便使接收机能确认其与指定的发射机处于持续连接的状态。

❑D类:D1~D12(数据通道)❑SOH中的DCC用来传递SDH网络的网管信息。

▪D1~D3字节提供一个192kb/s信道,用于中继段DCC。

▪D4~D12字节提供一个576kb/s信道,用于复用段DCC。

❑E类:E1和E2(公务通道)❑E1, E2用以提供公务话音通道。

▪E1是RSOH的一部份,可在中继端终端接入。

▪E2是MSOH的一部份,可在复用段终端接入。

❑F类:F1(使用者通道)❑为系统操作者提供特别的维护通道。

❑B类:B1和B2(误码检测)❑提供误码检测功能:B1(RSOH,BIP-8)、B2(MSOH,BIP-24)。

❑SOH的前三行不进行校验。

❑K类:K1和K2(APS字节)❑用于SDH环型网络的保护倒换▪复用段远端故障指示(MS-RDI)字节:K2(b5-b8)❑S类:S1(同步状态字节)❑S1字节的b5-b8用作传送同步状况信息,即上游站的同步状态通过S1(b5-b8)传送到下游站。

❑M类:M1 (段远端误码块指示)❑用作复用段远端差错指示,即传送由B2检出的误码数。

❑ 类:与传输媒质有关的字节❑单纤单向、单纤双向❑其他备用字节通道开销(高阶)MSTP的主要技术SDH接口板PDH接口板SP1S/SP1D板:(4/8×E1 Interfaces Unit),4/8路E1电接口板,可以插在OptiX 155/622H 设备的IU2槽位或者IU3槽位中的任意一个。

SP1S和SP1D的分类是根据E1业务的可接入路数不同:SP1S提供4路E1信号的接入,SP1D 提供8路E1信号的接入。

叉单元的VC-4中解映射出E1信号;同时将每个通道的性能、告警指示上报给主控板SCB。

SP1S/SP1D板可以分为四个功能模块,分别介绍如下。
