风冷模块方案书
哈思中央空调风冷模块机方案
第一部分设计方案论证1.1 龙岩市广达工业研发大楼的空调特点1）建筑特点龙岩广达工业研发大楼的外围护结构采用砖砌墙。
2）使用特点龙岩广达工业研发大楼的使用性质与时间大体一致,所以办公楼可选择用同样的空调系统和设备,管理比较方便。
办公楼一般采用集中或半集中空调系统。
3) 龙岩广达工业研发大楼空调系统注意事项a.过度季节问题：过渡季节可不用冷源,这时应用室外空气直接进入室内降温,即节能又简单;或考虑采用一台小容量的制冷机。
b. 房间的个别控制问题：用风机盘管系统以便控制。
1.2方案比较1.2.1 全空气系统与空气－水系统方案比较表本设计为龙岩广达工业研发大楼的空调系统设计，系统的选定应注意档次和安全的要求，按负担室内空调负荷所用的介质来分类可选择四种系统——全空气系统、空气—水系统、全水系统、冷剂系统。
全空气系统分一次回风式系统和二次回风式系统，该系统是全部由处理过的空气负担室内空调冷负荷和湿负荷；空气—水系统分为再热系统和诱导器系统并用、全新风系统和风机盘管机组系统并用；全水系统即为风机盘管机组系统，全部由水负担室内空调负荷，在注重室内空气品质的现代化建筑内一般不单独采用，而是与新风系统联合运用；冷剂系统分单元式空调器系统、窗式空调器系统、分体式空调器系统，它是由制冷系统蒸发器直接放于室内消除室内的余热和余湿。
对于较大型公共建筑，建筑内部的空气品质级别要求较高，全水系统和冷剂系统只能消除室内的余热和余湿，不能起到改善室内空气品质的作用。
1.3 方案的确定龙岩市广达工业研发大楼采用风机盘管。
因为龙岩市某办公楼人员较小，同时各房间冷热负荷并不相同需要进行个别的调节，导致热湿比不同，所以全空气系统并不适合。
设有风机盘管可满足室内的冷热负荷。
风机盘管空调方式，这种方式风管小，可以降低房间层高，但维修工作量大，如果水管漏水或冷水管保温不好而产生凝结水，对线槽内的电线或其它接近楼地面的电器设备是一个威胁，因此要求确保管道安装质量。

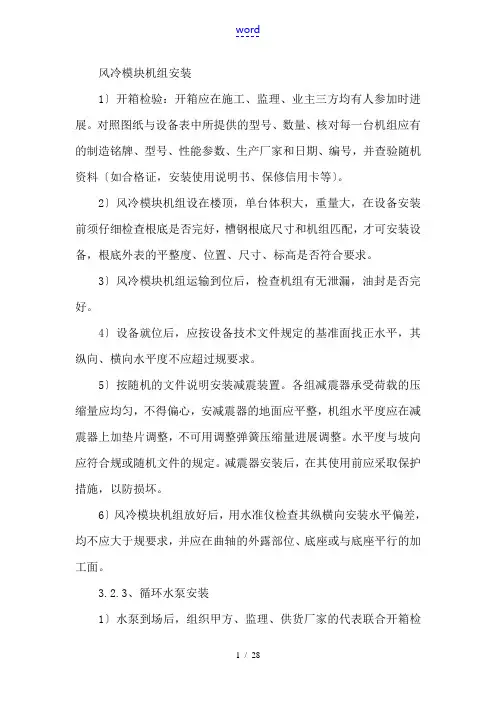

风冷模块施工方案设计
风冷模块机组安装1〕开箱检验：开箱应在施工、监理、业主三方均有人参加时进展。
对照图纸与设备表中所提供的型号、数量、核对每一台机组应有的制造铭牌、型号、性能参数、生产厂家和日期、编号，并查验随机资料〔如合格证，安装使用说明书、保修信用卡等〕。
2〕风冷模块机组设在楼顶，单台体积大，重量大，在设备安装前须仔细检查根底是否完好，槽钢根底尺寸和机组匹配，才可安装设备，根底外表的平整度、位置、尺寸、标高是否符合要求。
3〕风冷模块机组运输到位后，检查机组有无泄漏，油封是否完好。
4〕设备就位后，应按设备技术文件规定的基准面找正水平，其纵向、横向水平度不应超过规要求。
5〕按随机的文件说明安装减震装置。
各组减震器承受荷载的压缩量应均匀，不得偏心，安减震器的地面应平整，机组水平度应在减震器上加垫片调整，不可用调整弹簧压缩量进展调整。
水平度与坡向应符合规或随机文件的规定。
减震器安装后，在其使用前应采取保护措施，以防损坏。
6〕风冷模块机组放好后，用水准仪检查其纵横向安装水平偏差，均不应大于规要求，并应在曲轴的外露部位、底座或与底座平行的加工面。
3.2.3、循环水泵安装1〕水泵到场后，组织甲方、监理、供货厂家的代表联合开箱检查，并填写设备开箱检验报告单，具体步骤如下：A、进货严格对照图纸与设备表中所提供的型号、数量、核对每一台水泵应有的制造铭牌、型号、性能参数、生产厂家和日期、编号，并查验随机资料〔如合格证，安装使用说明书、保修信用卡等〕。
B、根据装箱清单与有关图纸、说明书查看外形有无损伤、缺陷、叶轮、轴、外壳是否变形，油漆是否脱落，外表有无锈蚀等，核查进、出口方位尺寸，叶轮和旋转方向应符合设计文件之规定。
C、清点散装的零部件、配件和备件，并将整机上易丢失、损坏的零部件拆卸涂上油脂进展包装、编号，按质量控制程序，一并入库妥善保管、条件具备时再进展安装。
3〕水泵搬运和吊装水泵主要安装在泵房，根据设备重量与到货情况选用具体的吊装搬运方案，重量较轻的可直接采用叉车运输、就位；重量较重的，也可采用滚杠拖排法运输就位。

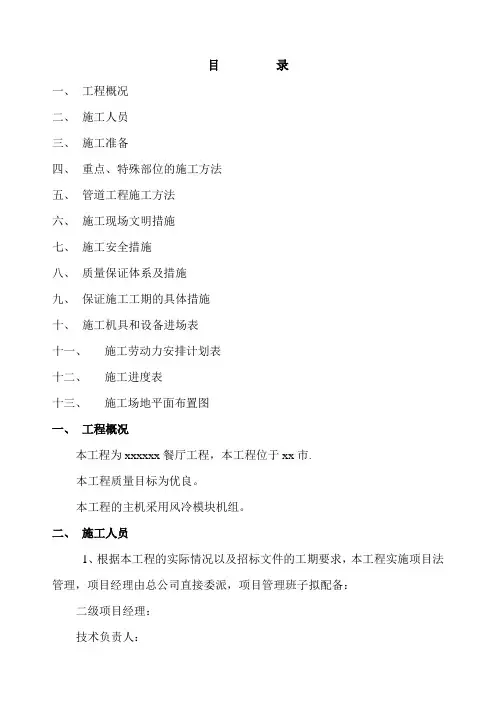

施工组织设计-风冷模块
目录一、工程概况二、施工人员三、施工准备四、重点、特殊部位的施工方法五、管道工程施工方法六、施工现场文明措施七、施工安全措施八、质量保证体系及措施九、保证施工工期的具体措施十、施工机具和设备进场表十一、施工劳动力安排计划表十二、施工进度表十三、施工场地平面布置图一、工程概况本工程为xxxxxx餐厅工程，本工程位于xx市.本工程质量目标为优良。
本工程的主机采用风冷模块机组。
二、施工人员1、根据本工程的实际情况以及招标文件的工期要求，本工程实施项目法管理，项目经理由总公司直接委派，项目管理班子拟配备：二级项目经理：技术负责人：分项工程负责人:管道施工技术员：设备施工技术员：材料员:工具设备员：质量员：安全员：2、现场施工力量配备：设备工：8人管道工：10人电焊工：6人通风工:5人油漆工：4人共计：33人3、项目部主要职能人员职责：3。
1。
项目经理：3.1.1安装项目经理是工程的项目负责人,对内，享有本企业所赋予项目经理的各种权限,对外根据所签订的承包合同，在合同条款的指导下工作，以实施合同规定的各种目标为己任,全面负责施工现场的项目管理和施工组织，其主要职责是：3.1.2负责同建设单位、土建承包单位及有关管理部门的配合和协调工作。
3.1.3组织和督促项目部各职能人员和各施工班组开展各自的工作，并定期检查、奖惩和整改。
3.1.4对本项目的工程进度、工程质量、施工安全、材料供应、消防保卫以及财务管理全面负责。
3。
1。
5现场所有职能人员及一线工人的生产、生活、休憩、福利及培训等方面的日常管理工作。
3.1。
6执行工程合同范围内赋予项目经理的其它职责.3。
2技术负责人：3。
2。
1在项目经理的领导和安排，具体组织和实施各专业的现场施工，技术、质量、安全等各项工作的管理.3.2。
2根据施工图预算和施工组织设计、结合土建和其它专业的作业进度、制订每月的施工计划、材料计划、劳动力安排计划和施工机具使用计划,同时针对当月的施工特点制订相应的质量和安全技术措施,负责评定由各工种施工技术员向施工作业组下达的作业指导书及定额任务单。
酒店风冷模块中央空调方案说明
1微电脑控制完善的保护系统
1完善的保护功能
先进的微电脑控制系统，安全保护功能齐全具有强大的自诊断功能。
机组具备压缩机高低压保护、电源逆（缺）相保护、机组制冷运行模式下的防冻保护、机组冬季水系统防冻保护、压缩机过流保护、压缩机排气温度保护、机组防过热保护、水流开关保护、传感器故障保护等。
2智能化控制体系
风机形式
型式
轴流式大叶片低噪声风机
—
—
功率
KW
0.75*4
0.75*4
—
噪音
Db
68
69
68
出水温度
℃
55
—
机组尺寸
长*宽*高
mm
2060*1603*2170
2400*1900*2240
2000*1700*2085
重量
机组净重
Kg
1090
1860
1150
运行重量
Kg
1130
—
1270
2、表2：
各品牌性能参数对照表(R410A)
—
—
功率
KW
0.75*4
0.75*4
—
噪音
Db
68
69
68
出水温度
℃
55
—
—
机组尺寸
长*宽*高
mm
2060*1603*2170
2306*1980*2320
2200*1120*2060
重量
机组净重
Kg
1090
1290
950
运行重量
Kg
1130
1419
1020
总结：综上对比，品牌的部分参数优于其他两品牌，主要体现在：①运行功率略低，在后期长期运行成本费用低。带折流板管壳式换热器换热效果好。③Y型设计，室外换热效果好，机组占地面积小。
立教张总空调风冷模块式热泵机组设计方案书.说课材料
风冷模块中央空调方案书山东金光集团有限公司一、空调系统设计1.1 项目概况本工程位于北京市房山区窦店立教村，工程名称为张总办公及住宅楼，该楼主要功能为住宅和办公室，空调总面积约为 1100 m²，根据经济合理性及贵方要求考虑，采用风冷模块热泵系统。
为给该工程营造一个舒适、温馨、高质量、高品质、高品位的环境，我们给该建筑物选择一套最实用、最完善、能将空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统。
1.2 设计依据《采暧通风及空气调节设计规范》（GBJI19-87）《旅游场馆建筑热土与空气调节节能设计标准》（GB50189-93）《通风与空调工程施工验收规范》(GB50243-2009)《建设工程项目管理规范》 GB/T50326-2001；《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；《通风与空调工程施工质量验收规范》 GB50243-2002；《工业金属管道工程施工及验收规范》 GB50235-98；《机械设备安装工程施工及验收规范》 GB50271-98；《建设工程质量验收统一规范》 GB50300-2001；《建设工程资料管理规程》 DBJ01-51-2003《工业设备及管道绝热工程施工及验收规范》 GBJ126-89；《现场设备、工业管道焊接工程施工及验收规范》 GB50276-98；1.3 方案设计我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，本着严谨、认真、诚恳的专业态度，根据该建筑物的使用功能及建筑物特点，综合考虑业主的需要，依据国家暖通空调设计规范结合济宁地区气候特点，我们进行了如下环保性、舒适性、实用性空调系统设计：模块式风冷热泵机组加卧式暗装风机盘管及吊顶式新风机组方案。
在送风形式和气流组织选取方面，我们根据建筑物使用的实际情况，人体散热和照明设备考虑冷空气的密度比热空气的密度大。
风冷模块方案报价书(润尔 TCL)
安徽省蒙城润尔地产办公楼中央空调工程方案报价书制造商：TCL空调器(中山)有限公司目录一、敬告用户书 (3)二、报价单 (4)三、方案比较 (10)1、挂机、柜机同模块机水系统的比较 (10)2、VRV系统同模块机水系统的比较 (11)四、用电量比较 (13)五、15年内用电量分析比较 (14)六、TCL钛金中央空调独创专利——钛金技术 (16)七、方案设计说明 (20)1、总说明 (20)2、设计依据 (20)3、负荷设计 (20)4、系统说明 (21)5、其他说明 (22)八、TCL钛金中央空调风冷冷(热)水机组性能介绍 (23)1、模块组合式设计，性能稳定 (23)2、全优的配置，高效节能 (23)3、先进的空调系统，安全可靠 (25)4、智能化控制，操作简便、安全可靠 (25)5、结构紧凑轻巧 (26)6、强大的微电脑自动控制系统 (26)7、静音低噪 (26)九、性能参数表 (27)十、设备关键零部件清单 (29)十一、TCL钛金中央空调给用户带来的其他方便 (30)十二、售后服务承诺 (31)十三、TCL空调器(中山)有限公司简介 (33)十四、TCL钛金中央空调主要业绩一览表 (46)一、敬告用户书尊敬的客户：您好！首先非常感谢贵方给予我司参与安徽省蒙城润尔地产办公楼中央空调方案设计的机会!我们将秉承专业、细心、共赢的原则参与此次的空调方案设计，致力于为用户提供最优质、最合理的空调配套方案，我们公司于2013年进入亳州市场，经总部领导批准，以此项目做成蒙城地区我公司的形象标杆工程。
TCL钛金中央空调专业致力于研制、生产和销售中小型中央空调产品，现在拥有行业内最全的变频机系列和风管机系列，同时拥有中国变频容量最宽广的变频多联系统。
TCL 钛金中央空调全面引进先进的技术、生产工艺及质量控制体系，现有产品无论从款式、内部结构、风道、风扇、控制系统上来说都达到一流水准，所以许多技术指标均比国内其他产品更优。
风冷模块机组使用说明书
风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。
2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。
开机，关机均存储数据。
4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
风冷模块机组安装实施方案
风冷模块机组安装实施方案一、前期准备工作。
在进行风冷模块机组的安装之前，需要做好充分的前期准备工作。
首先，要对安装现场进行认真的勘察和测量，确保安装空间和设备尺寸的匹配性。
其次，要对安装所需的材料和工具进行清点和准备，确保安装过程中所需的一切都能够顺利进行。
同时，还需要制定详细的安装计划和安全措施，以确保安装过程的顺利进行和安全性。
二、安装过程。
1. 就位固定。
将风冷模块机组运至安装现场后，首先要进行就位固定。
根据勘察和测量的结果，确定安装位置，并进行地面的清理和平整。
然后，将机组放置到预定位置，并进行固定，确保机组在使用过程中不会出现晃动或移位的情况。
2. 连接管路。
在机组就位固定后，需要进行管路的连接工作。
根据设计图纸和管路连接要求，进行管道的连接和固定，确保管道连接牢固、密封性好。
同时，还需要对管路进行压力测试，确保管道连接的质量和安全性。
3. 电气连接。
在管路连接完成后，需要进行电气连接工作。
根据机组的电气要求和现场的电气设施情况，进行电气线路的连接和接地工作。
同时，还需要进行电气系统的调试和检测，确保机组的电气设施正常运行和安全可靠。
4. 调试运行。
在所有连接工作完成后，需要对机组进行调试运行。
首先进行机组的空载试运行，检查各项设备和系统的运行情况。
然后进行负载试运行，检查机组的实际工作性能和效果。
同时，还需要对机组进行性能和安全性的检测，确保机组的正常运行和安全可靠。
三、安装验收。
在机组调试运行完成后，需要进行安装验收工作。
对机组的安装质量和运行性能进行全面检查和评估，确保机组的安装质量和性能达到设计要求和标准要求。
同时，还需要进行安全性的检测和评估，确保机组的安全可靠。
最终，对安装过程中的问题和不足进行总结和改进，提高安装质量和效率。
四、安装总结。
风冷模块机组的安装工作是一个复杂而又重要的工程，需要充分的前期准备和严格的安装实施方案。
通过本文档提出的安装实施方案，可以有效地指导和管理风冷模块机组的安装工作，确保安装质量和安全性，提高安装效率和效果。
风冷模块施工方案
风冷模块机组安装1）开箱检验：开箱应在施工、监理、业主三方均有人参加时进行。
对照图纸及设备表中所提供的型号、数量、核对每一台机组应有的制造铭牌、型号、性能参数、生产厂家和日期、编号，并查验随机资料（如合格证，安装使用说明书、保修信用卡等）。
2）风冷模块机组设在楼顶，单台体积大，重量大，在设备安装前须仔细检查基础是否完好，槽钢基础尺寸和机组匹配，才可安装设备，基础表面的平整度、位置、尺寸、标高是否符合要求。
3）风冷模块机组运输到位后，检查机组有无泄漏，油封是否完好。
4）设备就位后，应按设备技术文件规定的基准面找正水平，其纵向、横向水平度不应超过规范要求。
5）按随机的文件说明安装减震装置。
各组减震器承受荷载的压缩量应均匀，不得偏心，安减震器的地面应平整，机组水平度应在减震器上加垫片调整，不可用调整弹簧压缩量进行调整。
水平度及坡向应符合规范或随机文件的规定。
减震器安装后，在其使用前应采取保护措施，以防损坏。
6）风冷模块机组放好后，用水准仪检查其纵横向安装水平偏差，均不应大于规范要求，并应在曲轴的外露部位、底座或与底座平行的加工面。
3.2.3、循环水泵安装1）水泵到场后，组织甲方、监理、供货厂家的代表联合开箱检查，并填写设备开箱检验报告单，具体步骤如下：A、进货严格对照图纸及设备表中所提供的型号、数量、核对每一台水泵应有的制造铭牌、型号、性能参数、生产厂家和日期、编号，并查验随机资料（如合格证，安装使用说明书、保修信用卡等）。
B、根据装箱清单及有关图纸、说明书查看外形有无损伤、缺陷、叶轮、轴、外壳是否变形，油漆是否脱落，表面有无锈蚀等，核查进、出口方位尺寸，叶轮和旋转方向应符合设计文件之规定。
C、清点散装的零部件、配件和备件，并将整机上易丢失、损坏的零部件拆卸涂上油脂进行包装、编号，按质量控制程序，一并入库妥善保管、条件具备时再进行安装。
3）水泵搬运和吊装水泵主要安装在泵房内，根据设备重量及到货情况选用具体的吊装搬运方案，重量较轻的可直接采用叉车运输、就位；重量较重的，也可采用滚杠拖排法运输就位。
风冷模块机组使用说明书
风冷模块机组使用说明书-CAL-FENGHAI.-(YICAI)-Company One1风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。
2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。
开机，关机均存储数据。
4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
伯瑞斯空调分体风冷柜机模块规格书
2#高压压力开关断开
停X模块2#压机
（〖Cb〗次/小时）维修后
1#低压故障
EX：41
1#低压压力开关断开
停X模块1#压机
（〖Cb〗次/小时）维修后
2#低压故障
EX：42
2#低压压力开关断开
停X模块2#压机
（〖Cb〗次/小时）维修后
压机1过载
EX：61
压机1过载开关断开
停X模块1#压机
维修后
2：各模块的#2压机
1．开关机
□按“开关机键”，机组开机，指示灯亮；
□再按“开关机键”，机组关闭，指示灯灭。
□开机，关机均存储数据。
2﹑模式选择：按“MOD”键
□〖b1〗=2单冷型时，自动，制冷，除湿，通风循环转换
□〖b1〗≠2时是冷暖型，自动，制冷，除湿，通风，制热循环转换
3﹑风速选择(〖bb〗=3时)按“FAN”键—选择用户所需的风速
压机2过载
EX：62
压机2过载开关断开
停X模块2#压机
维修后
排气1过低
EX：71
压机1排气过低
停X模块1#压机
维修后
排气2过低
EX：72
压机2排气过低
停X模块2#压机
维修后
*请定时更换电池。除通讯故障所有故障都可开关机清除。
十、室外机接线图。
拨码开关
十一、模块连接示意图
A B C
AA
十二、室内机接线图。
5
O5
低速风
220VAC/5A
六．室外控制板：
接口定义表9
名称
序号
端口标记
功能
说明
备注
模
拟
输
入
1
风冷模块施工及方案
风冷模块机组安装1）开箱检验：开箱应在施工、监理、业主三方均有人参加时进行。
对照图纸及设备表中所提供的型号、数量、核对每一台机组应有的制造铭牌、型号、性能参数、生产厂家和日期、编号，并查验随机资料（如合格证，安装使用说明书、保修信用卡等）。
2）风冷模块机组设在楼顶，单台体积大，重量大，在设备安装前须仔细检查基础是否完好，槽钢基础尺寸和机组匹配，才可安装设备，基础表面的平整度、位置、尺寸、标高是否符合要求。
3）风冷模块机组运输到位后，检查机组有无泄漏，油封是否完好。
4）设备就位后，应按设备技术文件规定的基准面找正水平，其纵向、横向水平度不应超过规范要求。
5）按随机的文件说明安装减震装置。
各组减震器承受荷载的压缩量应均匀，不得偏心，安减震器的地面应平整，机组水平度应在减震器上加垫片调整，不可用调整弹簧压缩量进行调整。
水平度及坡向应符合规范或随机文件的规定。
减震器安装后，在其使用前应采取保护措施，以防损坏。
6）风冷模块机组放好后，用水准仪检查其纵横向安装水平偏差，均不应大于规范要求，并应在曲轴的外露部位、底座或与底座平行的加工面。
3.2.3、循环水泵安装1）水泵到场后，组织甲方、监理、供货厂家的代表联合开箱检查，并填写设备开箱检验报告单，具体步骤如下：A、进货严格对照图纸及设备表中所提供的型号、数量、核对每一台水泵应有的制造铭牌、型号、性能参数、生产厂家和日期、编号，并查验随机资料（如合格证，安装使用说明书、保修信用卡等）。
B、根据装箱清单及有关图纸、说明书查看外形有无损伤、缺陷、叶轮、轴、外壳是否变形，油漆是否脱落，表面有无锈蚀等，核查进、出口方位尺寸，叶轮和旋转方向应符合设计文件之规定。
C、清点散装的零部件、配件和备件，并将整机上易丢失、损坏的零部件拆卸涂上油脂进行包装、编号，按质量控制程序，一并入库妥善保管、条件具备时再进行安装。
3）水泵搬运和吊装水泵主要安装在泵房内，根据设备重量及到货情况选用具体的吊装搬运方案，重量较轻的可直接采用叉车运输、就位；重量较重的，也可采用滚杠拖排法运输就位。
风冷模块总装工艺指导书
风冷模块总装工艺具有高度的专业性 和技术性，需要严格遵守工艺流程和 技术要求，以确保风冷模块的性能和 可靠性。
风冷模块总装工艺的重要性
提高性能
通过合理的总装工艺，可以提高 风冷模块的性能和散热效果，确 保设备在高温、高湿等恶劣环境
下能够稳定运行。
保证质量
严格遵守总装工艺可以确保风冷模 块的质量和可靠性，减少故障和维 修成本，提高设备的使用寿命。
优化生产和装配流程，提高生产效率，降低制造成本。
感谢您的观看
THANKS
02
风冷模块总装工艺流程
准备阶段
准备工具和材料
确保在组装前准备好所需的工具和材料，如螺 丝刀、钳子、散热器、风扇、导热硅脂等。
检查零件完整性
在组装前，应仔细检查所有零件是否完整，有 无损坏或缺陷。
清洁工作台
确保工作台干净整洁，以便组装时零件不被污染。
组装阶段
01
02
03
04
安装散热器
将散热器放置在主板上，确保 其与CPU对齐，并用螺丝固
降低成本
合理的总装工艺可以减少生产成本 和人力成本，提高生产效率和产品 质量。
风冷模块总装工艺的历史与发展
历史
风冷模块总装工艺的发展经历了多个阶段，从早期的手工组装到现在的自动化 生产线，技术的不断进步和创新推动了风冷模块总装工艺的发展。
发展
随着科技的进步和工业4.0的推动，风冷模块总装工艺正在向智能化、自动化、 数字化方向发展，未来将更加注重人机协作和智能化生产，进一步提高生产效 率和产品质量。
织，降低噪音。
问题三
03
风冷模块安装和维护困难。解决方案：设计易于安装和维护的
模块结构，提供详细的安装指南和技术支持。
风冷模块机组使用说明书
风冷模块机组功能说明书1.0 概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。
2.0 主要技术参数2.1使用条件运行电压：AC220V±10%;运行环境温度：-20~ +55℃;储存温度：-35 ~ +85℃; 湿度要求：0~95%RH2.2温度控制精度：1℃2.3控制器符合□GB4706.1-1988《家用和类似用途电器的安全第一部分：通用要求》□GB4706.32-1996《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》□GB18430.1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430.2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343.2-1999□印刷电路板符合GB4588 . 1和GB4588.2的规定3.0 控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护 具有完善的保护功能及显示 具有风盘联动接口选用摩托罗拉高性能芯片才抗干扰性能达到最好 具有定时开关机功能开关机按“运转/停止”键，机组开机，指示灯亮； 再按“运转/停止”键，机组关闭，指示灯灭。
开机，关机均存储数据。
模式转换按“模式”键，选择所需的模式，“制冷”“制热”模式 “制冷”模式显示雪花符号 “制热”模式显示太阳符号 （默认在关机状态下才可转换模式）4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）4.0面板操作室内线控器面板如图一4.1.4.2.开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间;按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
约克风冷模块样本
IP55级风扇电机
空气侧风扇电机采用全封闭三相电机，内置过热保护，铸铝
机壳，防尘和防水等级为IP55（防射水级）。
合金轴流风扇
IP55级风扇电机
过滤器
机组自带Y型水过滤器，有效防止因水管路中脏堵物引起的水力元件堵塞现象。
Y型水过滤器
010
011
智能控制
群组控制
产品应用
YCAE100/130G模块组合方式
继续运行
故障
继续运行 故障
08
09
产品技术
高效涡旋压缩机
机组采用高效R410A涡旋压缩机，低压腔结构设计，电机
腔和曲轴箱处于较低温区域，电机被低温回气制冷剂有效 冷却，延长电机寿命。
效R410A涡轮压缩机
高
V型内螺纹空气侧换热器
空气侧换热器采用V型平板设计，优化倾角提高冷凝水导水
能力，降低霜堵、冰堵风险，提高换热能力。
01 02 03 04
05 06 07 08
29 30 31 32
01 02 03 04
05 06 07 08
29 30 31 32
07
产品功能
智能化霜
设计有高精度温度传感器，可以精确感知结霜情况下系统 压力与温度的变化，智能选择最佳除霜时机，避免化霜不 净或频繁化霜等问题。当机组在恶劣环境下制热时，还可 强制除霜，彻底清除霜层或冰层。
kg
860
980
800
900
kg
910
1040
850
960
电源
V/Ph/Hz
380/3/50
电气规格
额定电流（制冷/制热）
A
56.2/59.9
76.3/78.5
风冷模块机组使用说明书
风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。
2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。
开机，关机均存储数据。
4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
目录
目录................................ 错误!未定义书签。
第一部分工程技术部分................... 错误!未定义书签。
一、技术设计方案.....................................错误!未定义书签。
1、工程概况 ..........................................错误!未定义书签。
2、设计依据 ..........................................错误!未定义书签。
3、设计参数 ..........................................错误!未定义书签。
4、方案概述 ..........................................错误!未定义书签。
（一）风冷模块设计方案概述......错误!未定义书签。
（二）末端风机盘管系统方案概述错误!未定义书
签。
5、运行费用分析 ..................................错误!未定义书签。
二、工程报价.............................................错误!未定义书签。
1.机房工程报价 .....................................错误!未定义书签。
2、末端工程报价 ..................................错误!未定义书签。
3、报价汇总表 ......................................错误!未定义书签。
第一部分工程技术部分
一、技术设计方案
1、工程概况
1）本建筑工程为*****拿中心，总建筑面积2857.1平米，共一层。
2）功能要求：配置风冷模块机组实现夏季制冷、冬季供暖。
末端采用风机盘管水系统。
2、设计依据
《公共建筑节能设计标准》（GB50189-2005）
《民用建筑节能设计标准》（JGJ26-95）
《采暖通风与空气调节设计规范》(GB50019－2003)
《压缩机、风机、泵安装工程施工验收规范》（GB50275-1998）
《制冷设备安装工程施工及验收规范》（GBJ66-1984）
《室内空调舒适温度》(GB5701－83)
《高层民用建筑设计防火规范》(GB50045-95)(2005版)
3、设计参数
1) 室外计算参数
2）建筑传热系数
注：本设计按以上室内外温度条件进行，如若贵方对此条件有所改变，则本方案也将另行调整。
4、方案概述
（一）风冷模块设计方案概述
1）负荷计算和设备选型：
本工程总建筑面积2857.1㎡，根据国家环保和节能的政策，计算空调总冷负荷339.3KW，总热负荷 517.1KW,考虑到空调系统运行费用的经济性，该空调系统选择*******风冷模块热泵机组三台，单台制冷量99kw，单台制热量为105kw；*******风冷模块热泵机组一台，单台制冷量40kw，单台制热量为42kw。
为满足冬季制热需求另加85KW辅助电加热一个，以满足冬季制热舒适要求。
夏季空调供回水温度为7/12℃，冬季供回水温度40/45℃，实现本建筑的夏季制冷和冬季取暖。
机组通过冷冻水循环泵输送冷热水到系统末端，机组感温系统监测供回水的温度及温差来调节主机节能运行。
2）空调主机及附属设备配置
空调主机、水泵进出口均采用挠性橡胶软接头软性连接，空调机房内的空调水管均采用减震支架，避免因机组、水泵及管径系统的振动而产生的噪声。
3）空调水系统
空调补水：考虑机组水质要求和建筑功能要求，空调补水采用自来水，根据系统容水量设计补水水箱，选用电接点压力表和水泵和控制系统来实现系统得自动补水。
（二）末端风机盘管系统方案概述
1）末端概况和功能要求
本工程研发中心建筑面积为2857.1平方米.
本方案在设计时主要考虑了建筑的结构，房间的功能，主机、末端的布置，冷热负荷的计算等,具体说明如下：
负荷计算：该建筑的负荷计算采用冷负荷系数法和估算法相结合，主要考虑了外墙和外窗的得热负荷，室内人员、照明、发热设备等的散热形成的冷负荷。
计算末端总冷负荷339.3KW.
2)空调系统说明
1、冷热源：*******风冷模块热泵机组三台，单台制冷量99kw，单台制热量为105kw；*******风冷模块热泵机组一台，单台制冷量40kw，单台制热量为42kw。
2、末端的形式
末端采用风机盘管水系统，进行夏季制冷冬季取暖。
送风采用铁皮风管外加保温，送风口采用方形散流器。
回风口采用条形带过滤网单层百叶回风口。
1) 本方案只限于此项目。
2) 整个建筑物空调设计按贵方提供之平面图进行，若实际的房间隔断、功能有变化或者为配合装潢设计，空调系统会做相应的调整。
5、运行费用分析
运行费用=额定功率*开机台数*运行时间*天数*电价*同时使用率
a．运行时间：冬季120天，日平均运行10小时，夏季90天，日平均运行10小时.
b.同时使用率：60%
c.电价：0.75元
风冷模块机房运行费用
二、工程报价
1.机房工程报价
2、末端工程报价
3、报价汇总表。
