第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)●SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset 插孔;speaker为四针结构;power LED电源工作指示灯)第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)●SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset 插孔;speaker为四针结构;power LED电源工作指示灯)在前几期当中,大家了解到机箱当中主要部件的安装,不过装机过程还没有结束。

因为机箱面板上还有许多插线空着,它们是干什么的呢?它们是一些开关和指示灯,还有PC喇叭的连线,它们要接在主板上。

这可不是非常简单的事,因为这些连线较多,而且容易混乱,安装起来却是让人十分头痛的。

电脑机箱内部连线安装-有图

电脑机箱内部连线安装-有图

第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset插孔;speaker为四针结构;power LED电源工作指示灯)第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset插孔;speaker为四针结构;power LED电源工作指示灯)在前几期当中,大家了解到机箱当中主要部件的安装,不过装机过程还没有结束。

因为机箱面板上还有许多插线空着,它们是干什么的呢?它们是一些开关和指示灯,还有PC喇叭的连线,它们要接在主板上。

这可不是非常简单的事,因为这些连线较多,而且容易混乱,安装起来却是让人十分头痛的。

电脑组装之接口线 主板电源线 图解

电脑组装之接口线 主板电源线 图解

关于DIY攒机的详细步骤过程,在《菜鸟晋级必修功课!图解Intel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。

通过查看网友的留言,小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚,那么这里同样以Intel平台为例,借助两块不同品牌的主板,对各种接口及其连接方法进行一下详细的介绍。

一、认识主板供电接口图解安装详细过程在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。

目前主板供电的接口主要有24针与20针两种,在中高端的主板上,一般都采用24PIN的主板供电接口设计,低端的产品一般为20PIN。

不论采用24PIN和20PIN,其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起.二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如图:主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PA TA并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

这张图片跟下面这张图片便是主板上提供的SATA接口,也许有些朋友会问,两块主板上的SATA口“模样”不太相同。

图解电脑内外所有连线(新手装机必看)

图解电脑内外所有连线(新手装机必看)

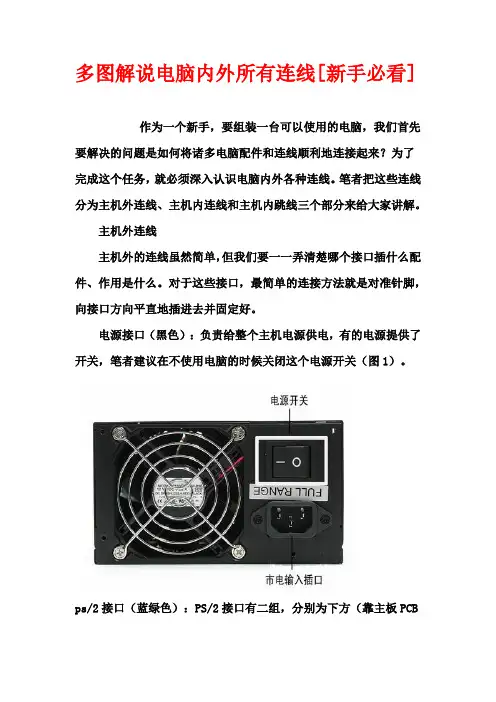

多图解说电脑内外所有连线[新手必看]作为一个新手,要组装一台可以使用的电脑,我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来?为了完成这个任务,就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好。

电源接口(黑色):负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关(图1)。

ps/2接口(蓝绿色):PS/2接口有二组,分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热拔插,否则会损坏相关芯片或电路。

USB接口(黑色):接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入。

LPT接口(朱红色):该接口为针角最多的接口,共25针。

可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

COM接口(深蓝色):平均分布于并行接口下方,该接口有9个针脚,也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口(淡绿色):靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号(图3)。

Line in接口(淡蓝色):位于LineOut和Mic中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。

Mic接口(粉红色):粉红色是MM喜欢的颜色,而聊天也是MM 喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接,用于聊天或者录音。

显卡接口(蓝色):蓝色的15针D-Sub接口是一种模拟信号输出接口(图4),用来双向传输视频信号到显示器。

电脑组装之接口线(图解)

电脑组装之接口线(图解)

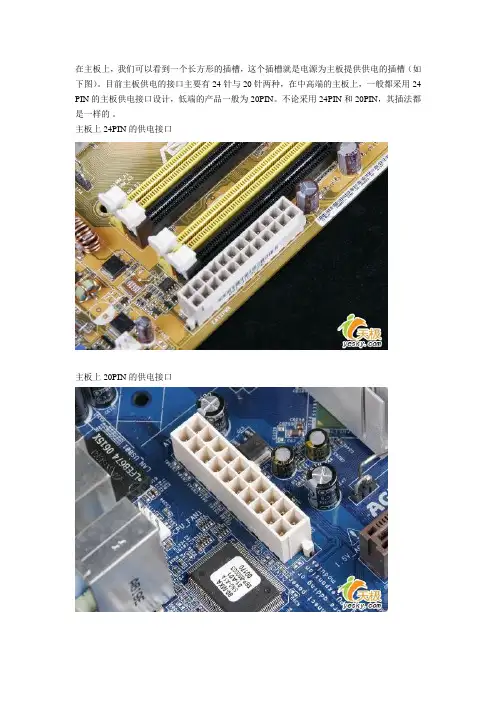

在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。

目前主板供电的接口主要有24针与 20针两种,在中高端的主板上,一般都采用24 PIN的主板供电接口设计,低端的产品一般为20PIN。

不论采用24PIN和20PIN,其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起.二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如图:主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA(IDE)并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

这张图片跟下面这张图片便是主板上提供的SATA接口,也许有些朋友会问,两块主板上的SATA口“模样”不太相同。

大家仔细观察会发现,在下面的那张图中,SATA接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单,接口采用防呆式的设计,方向反了根本无法插入,细心的用户仔细观察接口的设计,也能够看出如何连接。

另外需要说明的是,SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同,下图分别是SATA供电接口与普通四针梯形供电接口对比。

电脑主板插槽(接口)图解

电脑主板插槽(接口)图解

电脑主板插槽(接口)图解1、主板电源插槽(接口)目前主板中使用的电源插座主要是ATX电源插座,ATX电源插座是一个20针双排、长方形电源接口,如图1所示。

ATX电源一加电,+5VSB针脚便输出高质量的+5V电压、100mA电流,提供给计算机主板开机电路中的部分芯片使用,完成计算机远程呼唤功能等。

PS-ON针脚主要控制ATX电源的开关,当PS-ON为低电平(4.5V),ATX电源停止输出电压。

当需要强制开机或在不接主板的情况下使电源工作时,只要PS-ON与地线连接即可。

图1 主板20针脚ATX电源插座ATX电源的各个针脚主要功能简介。

(1)第1、2、ll针脚输出3.3V电压,主要提供给南桥、北桥、内存和部分CPU外核电压。

(2)第4、6、19、20针脚输出5V电压,主要提供给CPU、复位电路、USB接口、键盘鼠标接口、北桥、南桥和二级供电电路。

(3)第10针脚输出12V电压,主要提供给CPU、场效应管、风扇。

(4)第18针脚输出-5V电压,主要提供给ISA插槽。

(5)第12针脚输出-12V电压,主要提供给串口管理芯片、ISA 插槽。

(6)第9针脚输出5VSB,主要用在CMOS电路、开机电路、键盘鼠标电路。

(7)第14针脚PS-ON为开机控制线,用在开机电路中。

(8)第8针脚输出PG信号,用在复位电路中。

(9)余下针脚为地线。

另外Pentium 4主板还另外提供一个4针脚的辅助供电接口,专门为CPU供电,针脚1、2为地线,针脚3、4为12V电压。

2、AGP总线插槽(接口)AGP总线是加速图形接口总线。

AGP总线直接跟北桥芯片相连,可以大大提高传输率以满足3D图像处理。

AGP总线的数据带宽为64位,工作频率为66MHz,数据传输率有266MB/s、533MB/s、1066MB/s和2132MB/s。

AGP总线插槽各针脚功能见表1所示。

表1 AGP总线插槽各针脚功能针脚信号线定义针脚信号线定义针脚信号线定义针脚信号线定义A1 TYFEDT# A2 12V B1 5V B2 OVRCNT#A3 USB- A4 GO-AGP8X B3 USB+ B4 5VA5 INTA# A6 GND B5 INTB# B6 GNDA7 GNT A8 REST B7 REQ B8 CLKA9 ST1 A10 3.3V B9 ST0 B10 3.3VA11 ReserVed A12 MIB-AGP8X B11 RBF B12 ST2A13 WBF A14 GND B13 ReserVed B14 GNDA15 3.3V A16 SBA1# B15 3.3V B16 SBA0#A17 SB-STBS A18 SBA3# B17 B-STBF B18 SBA2#A19 SBA5 A20 GND B19 SBA4# B20 GNDA21 RSVD A22 SBA7# B21 RSVD B22 SBA6#A23 RSVD A24 GND B23 3.3VAUX B24 GNDA25 AD30 A26 3.3V B25 AD31 B26 3.3VA27 3.3V A28 AD28 B27 3.3V B28 AD29A29 AD24 A30 AD26 B29 AD25 B30 AD27A31 AD-STBS1 A32 GND B31 AD-STBF1 B32 GNDA33 1.5V A34 C/BE3 B33 1.5V B34 AD23A35 AD20 A36 AD22 B35 AD19 B36 AD21A37 AD18 A38 GND B37 AD17 B38 GNDA39 1.5V A40 AD16 B39 1.5V B40 C/BE2A41 KEY A42 FRAME# B41 KEY B42 IRDY#A43 KEY A44 KEY B43 KEY B44 KEYA45 TRDY# A46 KEY B45 DEVSEL# B46 KEYA47 PME# A48 STOP# B47 PERR# B48 1.5VA49 PAR# A50 GND B49 SERR B50 GNDA51 1.5V A52 AD15 B51 1.5V B52 C/BE1A53 AD11 A54 AD13 B53 AD12 B54 AD14A55 AD9 A56 GND B55 AD10 B56 GNDA57 1.5V A58 BEO B57 1.5V B58 AD8A59 AD6 A60 AD-STBS0 B59 AD7 B60 AD-STBF0A61 AD4 A62 GND B61 AD5 B62 GNDA63 1.5V A64 AD2 B63 1.5V B64 AD3A65 AGPVrefgc A66 AD0 B65 AGPVrefgc B66 AD1(1)主板中的AGP插槽共有132个针脚,其中地址数据线有32条,其余为控制信号线、时钟信号线、电源线和地线等。

主板USB接线图解

主板USB接线图解

主板USB接线图解机箱前置USB的接线方法及USB接口的布线结构一、概述因为每个USB接口能够向外设提供+5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装。

绝对不能出错,否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件“。

这就需要我们能够准确判别前置USB线的排列顺序、了解USB 接口的基本布线结构。

二、USB接口实物图主机端:接线图:VCC Data-Data+GND实物图:设备端:接线图:VCC GND Data-Data+三、常见的USB接口的布线结构这两年的主板,板载的前置USB接口,使用的都是标准的九针USB接口,第九针是空的,比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板,还有像以前的815主板,440BX,440VX主板等,前置USB的接法非常混乱,没有一个统一的标准。

现在,我们把市面上的比较常见的主板前置USB接法进行汇总,供大家参考。

(说明:■代表有插针,□代表有针位但无插针)1、六针双排这种接口不常用,这种类型的USB插针排列方式见于精英P6STP-FL(REV:1.1)主板,用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用,因此前置的两个USB接口需要6根线与主板连接,布线如下表所示。

■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见,实际上占用了十针的位置,只不过有两个针的位置是空着的,如精英的P4VXMS(REV:1.0)主板等。

该主板还提供了标准的九针接法,这种作法是为了方便DIY在组装电脑时连接容易。

■VCC■DATA-■DATA+□NUL■GND■GND□NUL■DATA+■DATA-■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

虽然该主板使用的是Intel 430TX芯片组,但首先提供了当时并不多见的USB1.0标准接口两个,只不过需要使用单独的引线外接。

电脑内、外所有连接线(图解)

电脑内、外所有连接线(图解)

电脑内、外所有连接线(图解)作为一个初级菜鸟,要组装一台可以使用的电脑,我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来?为了完成这个任务,就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好。

电源接口(黑色):负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关(图1)。

ps/2接口(蓝绿色):PS/2接口有二组,分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热拔插,否则会损坏相关芯片或电路。

USB接口(黑色):接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入。

LPT接口(朱红色):该接口为针角最多的接口,共25针。

可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

COM接口(深蓝色):平均分布于并行接口下方,该接口有9个针脚,也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口(淡绿色):靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号(图3)。

Line in接口(淡蓝色):位于Line Out和Mic中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。

Mic接口(粉红色):粉红色是MM喜欢的颜色,而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接,用于聊天或者录音。

显卡接口(蓝色):蓝色的15针D-Sub接口是一种模拟信号输出接口(图4),用来双向传输视频信号到显示器。

电脑组装各接口以及主机内部各种线的连接方法-图解

电脑组装各接口以及主机内部各种线的连接方法-图解

电脑组装各接口以及主机内部各种线的连接方法图解有时候我们在组装一台电脑回家,总会遇到一些小问题需要我们自已来解决,然而主板上面的众多连接线我们如何来区分它,怎么认识主机箱内的所有硬件设备呢,及连接线呢?主机内各线的连接方法图解主机外连线主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好。

电源接口(黑色):负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关(图1)。

PS/2 接口(蓝绿色):PS/2接口有二组,分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热拔插,否则会损坏相关芯片或电路。

USB接口(黑色):接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入。

LPT接口(朱红色):该接口为针角最多的接口,共25 针。

可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

COM接口(深蓝色):平均分布于并行接口下方,该接口有9个针脚,也称之为串口1 和串口2。

可连接游戏手柄或手写板等配件。

Line Out 接口(淡绿色):靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号(图3)。

Line in 接口(淡蓝色):位于Line Out 和Mic 中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。

Mic 接口(粉红色):粉红色是MM 喜欢的颜色,而聊天也是MM 喜欢的。

MIC接口可让二者兼得。

MIC 接口与麦克风连接,用于聊天或者录音。

显卡接口(蓝色):蓝色的15 针D-Sub 接口是一种模拟信号输出接口(图4),用来双向传输视频信号到显示器。

电脑接口与连线图解(doc 10页)

电脑接口与连线图解(doc 10页)

盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

网卡接口:该接口一般位于网卡的挡板上(目前很多主板都集成了网卡,网卡接口常位于USB接口上端)。

将网线的水晶头插入,正常情况下网卡上红色的链路灯会亮起,传输数据时则亮起绿色的数据灯。

主机内连线主机内的连线有简单的也有复杂的,但无论简单还是复杂,我们DIYer都要攻克这些困难,这样才能真正地组装起一台可以流畅运行的电脑。

1.电源连线20芯电源连线:主板就是靠它供电的。

先用力捏住电源接头上的塑料卡子,然后将电源接口平直地插入主板CPU插座旁边的20芯电源插座(图5)。

注意卡子与卡座在同一方向上。

CPU电源连线:由于P4级别的CPU耗电量巨大,系统还需要单独为CPU供电,因此在C PU的附近提供了一个4芯的电源插座,连接时将电源输出端一个正方形的四芯电源插头对准卡座插入。

4芯电源连线:4芯电源插头除连接普通的IDE设备外,还可给另购的机箱风扇或显卡供电,连接时常需要转接,只需将输出端的公头插入连接端的母头就行了。

CPU风扇连线:为CPU加装了散热器后,将散热器的电源输入端(深红色)插入主板上CPU 附近的“CPU FAN”上(图6)。

显卡风扇连线:显卡散热风扇的接头多为三针(主板提供)或二针(显卡提供)。

因此,倘若我们购买的是需要三针电源接口的散热风扇,就要在主板CPU插座附近找到这样的深红色插座(SYS FAN),然后按两边的凸起找准方向插入。

而二芯风扇都直接插在了显卡的供电接口上。

2.设备连线IDE设备连线:IDE设备包括光驱、硬盘等。

在主板上一般都标有IDE1、IDE2(图7),可以通过主板连接两组IDE设备,通常情况下我们将硬盘连接在IDE1上、光驱连接在IED2上。

该类型设备正常工作都需要两类连线:一为80针的数据线(光驱可为40针),二为4芯电源线。

连接时,先将数据线蓝色插头一端插入主板上的IDE接口,再将另一端插入硬盘或光驱接口;然后把电源线接头插在IDE设备的电源接口上(图8)。

电脑组装各接口以及主机内部各种线的连接方法-图解

电脑组装各接口以及主机内部各种线的连接方法-图解

电脑组装各接口以及主机内部各种线的连接方法图解有时候我们在组装一台电脑回家,总会遇到一些小问题需要我们自已来解决,然而主板上面的众多连接线我们如何来区分它,怎么认识主机箱内的所有硬件设备呢,及连接线呢?主机内各线的连接方法图解主机外连线主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好。

电源接口(黑色):负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关(图1)。

PS/2接口(蓝绿色):PS/2接口有二组,分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热拔插,否则会损坏相关芯片或电路。

USB接口(黑色):接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入。

LPT接口(朱红色):该接口为针角最多的接口,共25针。

可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

COM接口(深蓝色):平均分布于并行接口下方,该接口有9个针脚,也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口(淡绿色):靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号(图3)。

Line in接口(淡蓝色):位于Line Out和Mic中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。

Mic接口(粉红色):粉红色是MM喜欢的颜色,而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接,用于聊天或者录音。

显卡接口(蓝色):蓝色的15针D-Sub接口是一种模拟信号输出接口(图4),用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线,需插稳并拧好两端的固定螺丝,以让插针与接口保持良好接触。

电脑接口接线法图解

电脑接口接线法图解

经常看到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图:1、vga线接法图解VGA 是 Video Graphics Adapter(Array) 的缩写,信号类型为模拟类型。

标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头常用模拟计算机信号接口:VGA接口和RGB接口VGA接口引脚定义管脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试(自定义)6 红地7 绿地 8 蓝地9 保留(自定义) 10 数字地11 地址码 12 地址码13 行同步 14 场同步15 地址码(自定义)计算机D15 VGA插头的焊接方法:选择 3+4 计算机视频线的传统焊法为:(注意 D15 接头一定选用金属外壳)3+4 线 D15 插头 3+4 线 D15 插头红线的芯线脚 1 红线的屏蔽线脚 6绿线的芯线脚 2 绿线的屏蔽线脚 7蓝线的芯线脚 3 蓝线的屏蔽线脚 8黑线脚 10 棕线脚 11黄线脚 13 白线脚 14外层屏蔽 D15 端壳压接在实际操作中,还有一种非常简单适用的焊接方法:就是在 D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线;外层屏蔽压接到 D15插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接。

2、RGB接口:专业的显示设备除了有 D15 接口外,还有 rgbhv 的 BNC 接口,如图:RGB线的连接示意RGB的焊接方法:用75欧的 BNC 头一一对应焊接即可。

特殊连接线--D15转RGBHV连接:RBGHV D15 RBGHV D15红线的芯线脚 1 红线的屏蔽线脚 6绿线的芯线脚 2 绿线的屏蔽线脚 7蓝线的芯线脚 3 蓝线的屏蔽线脚 8黑线的芯线脚 13 黑线的屏蔽线脚 10黄线的芯线脚 14 黄线的屏蔽线脚 11 或 D15 端壳与 10 、6 、7 、8 连接起来形成共地3、DVI-D接口示意图(转自家电网):4、DVI-I接口示意图:5、PS/2 接口示意图:6、USB引脚图:接线方式:红线:+5V 黑线:GND 白线:D- 绿线:D+7、RJ45网线顺序:568B:568A:8、HDMI 引脚定义:HDMI和DVI信号可以对定义相同的针脚做到兼容。

电脑接口全程图解介绍(doc 33页)

电脑接口全程图解介绍(doc 33页)

USB延长线,一般不应长于5米请认准接头上的USB标志USB分离线,每个端口各可以得到5V500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源(50 0+500=1000mA)你见过吗:USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口,苹果公司又把它称作Firewire(火线),而索尼公司的叫法是i.Link。

目前,数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b (或Firewire-800)所取代。

普通火线设备使用的6针线缆可提供电源,另外还有一种不提供电源的4针线缆。

Firewire-800设备使用的是9针线缆以及接口。

一头6针,一头4针的1394连接线可提供电源的6针接头不提供电源的4针接头,一般用于数码摄像机以及笔记本电脑Cinch RCA(复合视频,音频,HDTV分量)这种接口通过同轴电缆传输多种电信号。

它们的功能可以容易地按接口颜色加以区分,见下表:警告:音频SPDIF/复合视频(FBAS),HDTV 分量/音频右声道这两组接口的颜色可能容易搞混,请注意查看说明书,并注意HDTV分量接口总是3个一组。

不同颜色,传输不同信号的RCA线缆两种SPDIF(数字音频)接口:左边为RCA/同轴接口,右边是TOSLINK(光纤)接口TOSKLINK光纤接口SCART - RCA转接器(复合视频,双声道音频和S-Video),SCART请见下文详解术语表:RCA = Radio Corporation of America 美国无线电公司SPDIF =Sony/PhilipsDigital Interfaces 索尼/飞利浦数码接口PS/2左边是带颜色标示的PS/2接口,右边的没有颜色标示PS/2是一种古老的接口,广泛用于键盘和鼠标的连接。

电脑组装之接口线缆安装细节图解

电脑组装之接口线缆安装细节图解
的接口(有 4 针、6 针和 8 针三种),如下图:
主板上提供给 CPU 单独供电的 12V 四针供电接口
电源上提供给 CPU 供电的 4 针、6 针与 8 针的接口
安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆 式的设计,让我们安装起来得心应手。
2、电脑组装之接口线缆安
电脑组装之接口线缆安装细节图解(3)
在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供 供电的插槽(如下图)。目前主板供电的接口主要有 24 针与 20 针两种,在中 高端的主板上,一般都采用 24PIN 的主板供电接口设计,低端的产品一般为 20PIN。不论采用 24PIN 和 20PIN,其插法都是一样的 。
主板上 24PIN 的供电接口
以上两幅图片便是主板上提供的 SATA 接口,也许有些朋友会问,两块主板 上的 SATA 口“模样”不太相同。大家仔细观察会 发现,在下面的那张图中,SATA
接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品 牌的主板上一般会采用这样的 设计。
SATA 接口的安装也相当的简单,接口采用防呆式的设计,方向反了根本无 法插入,细心的用户仔细观察接口的设计,也能 够看出如何连接。另外需要说 明的是,SATA 硬盘的供电接口也与普通的四针梯形供电接口有所不同,下图分 别是 SATA 供电接口与普通四针梯形 供电接口对比。
SATA 硬盘供电接口
3、电脑组装之接口线缆安
共 9 页: 上一页 1 2 3 4 5 6 7 8 9
电脑组装之接口线缆安装细节图解(4)
2009 年 10 月 23 日 03 时 50 分 57 秒 组装电脑配置报价网 浏览: 105052 次 四、认识 PATA 并口 图解并口设备的安装

主板USB接线图解

主板USB接线图解

主板USB接线图解:机箱前置USB的接线方法及USB接口的布线结构一、概述因为每个USB接口能够向外设提供+5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装。

绝对不能出错,否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件“。

这就需要我们能够准确判别前置USB线的排列顺序、了解USB 接口的基本布线结构。

二、USB接口实物图主机端:接线图:VCC Data-Data+GND实物图:设备端:接线图:VCC GND Data-Data+三、常见的USB接口的布线结构这两年的主板,板载的前置USB接口,使用的都是标准的九针USB接口,第九针是空的,比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板,还有像以前的815主板,440BX,440VX主板等,前置USB的接法非常混乱,没有一个统一的标准。

现在,我们把市面上的比较常见的主板前置USB接法进行汇总,供大家参考。

(说明:■代表有插针,□代表有针位但无插针)1、六针双排这种接口不常用,这种类型的USB插针排列方式见于精英P6STP-FL(REV:1.1)主板,用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用,因此前置的两个USB接口需要6根线与主板连接,布线如下表所示。

■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见,实际上占用了十针的位置,只不过有两个针的位置是空着的,如精英的P4VXMS(REV:1.0)主板等。

该主板还提供了标准的九针接法,这种作法是为了方便DIY在组装电脑时连接容易。

■VCC■DATA-■DATA+□NUL■GND■GND□NUL■DATA+■DATA-■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

虽然该主板使用的是Intel 430TX芯片组,但首先提供了当时并不多见的USB1.0标准接口两个,只不过需要使用单独的引线外接。

主板插针图解

主板插针图解

电脑相关一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮,电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外,前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口,也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先,我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法,请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法,图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针,有“+”“-”两个针脚,对应机箱上的PLED接口;IDE_LED即硬盘工作指示灯,同样有“+”“-”两个针脚,对应机箱上的IDE_LED接口;PWRSW为机箱面板上的开关按钮,同样有两个针脚,由于开关键是通过两针短路实现的,因此没有“+”“-”之分,只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮,同样没有“+”“-”之分,以短路方式实现。

SPEAKER是前置的蜂鸣器,分为“+”“-”相位;普通的扬声器无论如何接都是可以发生的,但这里比较特殊。

由于“+”相上提供了+5V的电压值,因此我们必须正确安装,以确保蜂鸣器发声。

这是机箱上提供了插头上图为机箱是提供的三种接头。

其中HDD LED是硬盘指示灯,对应主板上的IDE_LED;POWER SW是电源开关,对应主板上的PWRSW;RESET SW是重启开关,对应主板上的RESET。

除了HDD LED硬盘指示灯有“+”“-”之分外,其它两个没有正负之分,HDD LED硬盘指示灯“+”“-”插反了机箱上的硬盘指示灯不会亮。

当然,为了方便消费者安装,“+”采用了红、棕与蓝进行了标识,而“-”绝一为白色线缆,这一点在任何的机箱当中是通用的,大家可以仔细观察一下。

电脑组装之接口线主板电源线图解

电脑组装之接口线主板电源线图解

电脑组装之接口线主板电源线图解Document number:PBGCG-0857-BTDO-0089-PTT1998关于DIY攒机的详细步骤过程,在《菜鸟晋级必修功课!图解Intel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。

通过查看网友的留言,小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚,那么这里同样以Intel平台为例,借助两块不同品牌的主板,对各种接口及其连接方法进行一下详细的介绍。

一、认识主板供电接口图解安装详细过程在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。

目前主板供电的接口主要有24针与 20针两种,在中高端的主板上,一般都采用24PIN的主板供电接口设计,低端的产品一般为20PIN。

不论采用24PIN和20PIN,其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起.二、认识CPU供电接口图解安装详细过程三、四、为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如图:五、主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。

六、认识SATA串口图解SATA设备的安装七、八、SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。

目前主板供电的接口主要有24针与 20针两种,在中高端的主板上,一般都采用2 4PIN的主板供电接口设计,低端的产品一般为20PIN。

不论采用24PIN和20PIN,其插法都是一样的。

主板上24PIN的供电接口
主板上20PIN的供电接口
电源上为主板供电的24PIN接口
为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起.
二、认识CPU供电接口图解安装详细过程
为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如图:
主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口
安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装
SATA串口由于具备更高的传输速度渐渐替代PATA(IDE)并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

这图片跟下面这图片便是主板上提供的SA TA接口,也许有些朋友会问,两块主板上的SATA口“模样”不太相同。

大家仔细观察会发现,在下面的那图中,SATA接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单,接口采用防呆式的设计,方向反了根本无法插入,细心的用户仔细观察接口的设计,也能够看出如何连接。

另外需要说明的是,SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同,下图分别是SATA供电接口与普通四针梯形供电接口对比。

SATA硬盘供电接口
四、认识PATA并口图解并口设备的安装
普通四针梯形供电接品
PATA并口目前并没有在主板上消失,即便是在不支持并口Intel 965芯片组中,主板厂家也额外提供一块芯片来支持PATA并口,这是因为目前的大部分光驱依旧采用PATA接口。

P ATA并口相信大家比较熟悉了,如图:
我们在一些主板上还会看到一个上图中这样的接口,样子与并口PATA接口相同,但略短,这便是软驱的数据线接口,虽然目前软驱已没有多少人使用,但在某些主板上依旧能够见到。

五、认识主板上的扩展前置USB接口图解安装过程
目前,USB成为日常使用围最多的接口,大部分主板提供了高达8个USB接口,但一般在背部的面板中仅提供四个,剩余的四个需要我们安装到机箱前置的USB接口上,以方便使用。

目前主板上均提供前置的USB接口,如图:
图中便是主板上提供的前置USB接口。

以上图为例,这里共有两组USB接口,每一组可以外接两个USB接口,分别是USB4、 5与USB6、7接口,总共可以在机箱的前面板上扩展四个USB接口(当然需要机箱的支持,一般情况下机箱仅接供两组前置的USB接口,因此我们只要接好一组即可)。

这图片是机箱前面板前置USB的连接线,其中VCC用来供电,USB2-与USB+分别是USB的负正极接口,GND为接地线。

在连接USB 接口时大家一定要参见主板的说明书,仔细的对照,如果连接不当,很容易造成主板的烧毁。

下图是主板与USB接口的详细连接方法。

这图是主板与USB接口的详细连接方法。

为了方便用户的安装,很多主板的USB接口的设置相当的人性化,如图:
可以看到,上图的USB接口有些类似于PATA接口的设计,采用了防呆式的设计方法,大家只有以正确的方向才能够插入USB 接口,方向不正确是无法接入的,大大的提高了工作效率,同时也避免因接法不正确而烧毁主板的现象。

六、认识主板上的扩展前置音频接口图解安装过程
如今的主板上均提供了集成的音频芯片,并且性能上完全能够满足绝大部分用户的需求,因此我们便没有再去单独购买声卡的必要。

为了方便用户的使用,目前大部分机箱除了具备前置的USB接口外,音频接口也被移植到了机箱的前面板上,为使机箱前面板的上耳机和话筒能够正常使用,我们还应该将前置的音频线与主板正确的进行连接。

图中便是扩展的音频接口。

其中AAFP为符合AC97’音效的前置音频接口,ADH为符合ADA 音效的扩展音频接口,SPDIF_OUT是同轴音频接口,
这里,我们重点介绍一下前置音频接的安装方法(如图)。

图为机箱前置音频插孔与主板相连接的扩展插口,前置的音频接口一般为双声道,L表示左声道,R表示右声道。

其中MIC为前置的话筒接口,对应主板上的MIC,HPOUT-L为左声道输出,对应主板上的HP-L或Line out-L(视采用的音频规不同,如采用的是ADA音效规,则接HP-L,下同),HPOUT-R为右声道输出,对应主板上的HP-R或Line out-R,按照分别对应的接口依次接入即可。

另外,在主板上我们还会发现上图中这样的接口,这也是音频接口,不过对应的是光驱背部的音频接口。

在某些支持不开机听音乐的电源,我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐,不过目前这一功能并不常用,大部分机器并不支持这一功能,因此可以不用连接。

七、认识主板上机箱电源、重启按钮,图解安装方法
连接机箱上的电源键、重启键等是装电脑的最后一步,很多朋友对电源线的安装感到丰常头痛,接下来小编以两款主板为例,详细介绍一下电源键、重启键等的安装方法。

(这图跟下面这便是机箱电源、重启等键的插槽。

)
这图跟上面这便是机箱电源、重启等键的插槽。

(一般情况下红色代表正极,如果不确认在安装时可以查看背部的“+/-”极标识)这图跟下面那土便是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口。

这图跟上面那土便是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口。

与主板插槽的具体安装方法,请参照这图
上图便是机箱与主板电源的连接示意图。

其中,PWR SW是电源接口,对应主板上的PWR SW 接口,RESET为重启键的接口,对应主板上的RESET插孔,上面的SPEAKER为机箱的前置报警喇叭接口,我们可以看到是四针的结构,其中红线的那条线为+5V供电线,与主板上的+5 V接口相对应,其它的三针也就很容易的插入了。

IDE_LED为机箱面板上硬盘工作指示灯,对应主板上的IDE_LED,剩下的PLED为电脑工作的指示灯,对应插入主板即可。

需要注意的是,硬盘工作指示灯与电源指示灯分为正负极,在安装时需要注意,一般情况下红色代表正极
八、认识主板上的散热器接口详细介绍安装过程
很多朋友对主板上的散热器接口还不是很清楚,接下来详细介绍一下。

以下三图片中的CPU_FAM是CPU散热器的电源接口,可以清楚的看到,目前CPU的散热器接口采用了四针设计,与其它散热器相比明显多出一针,这是因为主板提供了CPU温度监测功能,风扇可以根据CPU的温度自动调整转速。

第一图片
第二图片
第三图片
另外主板上还有一些CHA_FAM的插座,这些都是用来给散热器供电的,大家如果添加了散热器,可以通过这些接口来为风扇供电。

另外可以看到,这些接口均采用了防呆式的设计方法,反方向根据就无法插入,因此大家在安装时可以仔细的观察一下,非常简单。

另外主板上还有一些CHA_FAM的插座,这些都是用来给散热器供电的,大家如果添加了散热器,可以通过这些接口来为风扇供电。

另外可以看到,这些接口均采用了防呆式的设计方法,反方向根据就无法插入,因此大家在安装时可以仔细的观察一下。

九、其它接口安装方法简单介绍
主板上的扩展插槽,其中黑色的为PCI-E插槽,用来安装PCI-E显卡,如图:
PCI-E显卡接口如图:
显卡的PCI-E接口
在较早芯片组的主板上,由于不支持PCI-E,因此还是传统的AGP 8X显卡接口,见图中棕色的插槽。

其余的为PCI插槽,用来扩展PCI设备
新的主板芯片组背部不提供COM接口,因此在主板上建了COM插槽,可以通过扩展支持对C OM支持,方便老用户使用。

主板背部的PS/2鼠标键盘、同轴音频、E-SATA、USB和8声道的音频输出接口。

相关文档
最新文档
