隧道通风方案设计,通风计算
隧道施工通风专项方案
隧道施工通风专项方案一、前言隧道施工通风专项方案是为了确保隧道施工现场的空气质量符合相关标准，保护施工人员的身体健康和生命安全，有效预防事故的发生。
本方案将从隧道施工通风的目标与原则、通风系统设计、通风措施、通风设备选型等方面进行详细介绍。
二、目标与原则1.目标：确保隧道施工现场的空气质量达到国家相关标准，保持施工现场的良好通风状况。
2.原则：（1）合理设计通风系统，保证通风效果；（2）采用适当的通风措施，确保通风系统的可靠性和稳定性；（3）选择合适的通风设备，满足施工现场的通风需求。
三、通风系统设计1.方案选择：根据隧道施工现场的具体情况（如施工区域大小、建筑材料等），选择合适的通风系统方案。
通常包括横向通风、纵向通风、强制通风等。
2.通风系统参数计算：根据施工区域的面积、高度、环境温度、施工人员数量等参数，计算通风系统的设计风量，保证施工现场的通风效果。
3.通风系统布置：根据施工现场的具体布置情况，合理设置通风设备的位置和数量，保证通风系统的全面覆盖。
四、通风措施1.确保施工现场的通风口畅通，清除堵塞物质；2.设置合理的通风口位置，保证通风口与施工作业面的距离符合规范要求；3.选择合适的通风排烟系统，保证施工现场的空气流动；4.定期检查通风设备的运行状态，保证其正常工作；5.配备必要的防护设备，如面罩、防尘口罩等，确保施工人员的安全。
五、通风设备选型1.风机：根据施工现场的需求，选择适当的风机。
通常有轴流风机、离心风机等不同类型的风机可供选择。
2.排烟设备：根据施工现场的需要，配置合适的排烟设备。
常见的排烟设备有排烟管道、排烟风机等。
3.通风口设备：根据施工现场的需求，选择合适的通风口设备。
常见的通风口设备有通风涂料、玻璃纤维通风管道等。
六、安全措施1.建立健全的安全管理制度；2.严格执行隧道施工现场的通风安全规范；3.培训施工人员的安全意识，提高技能水平；4.定期检查通风设备的工作状态，及时发现隐患并处理；5.配备必要的防护设备，确保施工人员的安全。
公路隧道通风设计计算详细案例

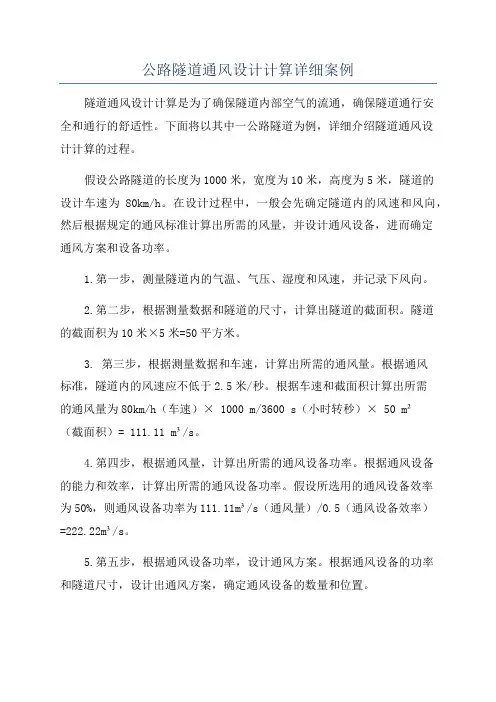

公路隧道通风设计计算详细案例隧道通风设计计算是为了确保隧道内部空气的流通，确保隧道通行安全和通行的舒适性。
下面将以其中一公路隧道为例，详细介绍隧道通风设计计算的过程。
假设公路隧道的长度为1000米，宽度为10米，高度为5米，隧道的设计车速为80km/h。
在设计过程中，一般会先确定隧道内的风速和风向，然后根据规定的通风标准计算出所需的风量，并设计通风设备，进而确定通风方案和设备功率。
1.第一步，测量隧道内的气温、气压、湿度和风速，并记录下风向。
2.第二步，根据测量数据和隧道的尺寸，计算出隧道的截面积。
隧道的截面积为10米×5米=50平方米。
3. 第三步，根据测量数据和车速，计算出所需的通风量。
根据通风标准，隧道内的风速应不低于2.5米/秒。
根据车速和截面积计算出所需的通风量为80km/h（车速）× 1000 m/3600 s（小时转秒）× 50 m²（截面积）= 111.11 m³/s。
4.第四步，根据通风量，计算出所需的通风设备功率。
根据通风设备的能力和效率，计算出所需的通风设备功率。
假设所选用的通风设备效率为50%，则通风设备功率为111.11m³/s（通风量）/0.5（通风设备效率）=222.22m³/s。
5.第五步，根据通风设备功率，设计通风方案。
根据通风设备的功率和隧道尺寸，设计出通风方案，确定通风设备的数量和位置。
以上就是隧道通风设计计算的详细案例。
在实际设计过程中，还需考虑其他因素，如排烟和火灾探测系统等，以确保隧道的通行安全。
通风设计计算的准确性和合理性对于隧道的使用和维护至关重要。
隧道通风设计计算及供电计算

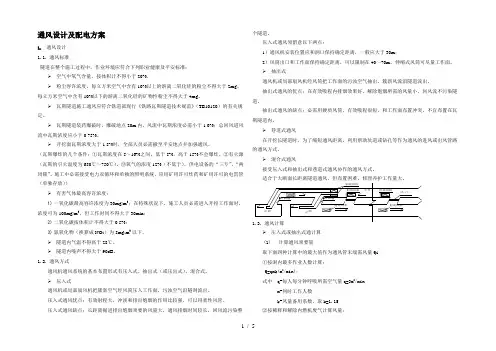

通风设计及配电方案1.通风设计1.1.通风标准隧道在整个施工过程中，作业环境应符合下列职业健康及平安标准：➢空气中氧气含量，按体积计不得小于20%。
➢粉尘容许浓度，每立方米空气中含有10%以上的游离二氧化硅的粉尘不得大于2mg。
每立方米空气中含有10%以下的游离二氧化硅的矿物性粉尘不得大于4mg。
➢瓦斯隧道施工通风应符合铁道部现行《铁路瓦斯隧道技术规范》（TB10120）的有关规定。
➢瓦斯隧道装药爆破时，爆破地点20m内，风流中瓦斯浓度必需小于1.0%；总回风道风流中瓦斯浓度应小于0.75%。
➢开挖面瓦斯浓度大于1.5%时，全部人员必需撤至平安地点并加强通风。
（瓦斯爆炸的几个条件：①瓦斯浓度在5～16%之间，低于5%，高于15%不会爆炸。
②有火源（瓦斯的引火温度为650℃～750℃）。
③氧气的浓度12%（不低于）。
供电设备的“三专”、“两闭锁”。
施工中必需接受电力双循环和单独的照明系统，应用矿用许可炸药和矿用许可的电雷管（单独存放））➢有害气体最高容许浓度：1)一氧化碳最高容许浓度为30mg/m3；在特殊状况下，施工人员必需进入开挖工作面时，浓度可为100mg/m3，但工作时间不得大于30min；2)二氧化碳按体积计不得大于0.5%；3)氮氧化物（换算成NO2）为5mg/m3以下。
➢隧道内气温不得高于28℃。
➢隧道内噪声不得大于90dB。
1.2.通风方式通风机通风系统的基本布置形式有压入式、抽出式（或压出式）、混合式。
➢压入式通风机或局部扇风机把簇新空气经风筒压入工作面，污浊空气沿隧洞流出。
压入式通风优点：有效射程大，冲淡和排出炮烟的作用比较强，可以用柔性风管。
压入式通风缺点：长距离掘进排出炮烟须要的风量大，通风排烟时间较长，回风流污染整个隧道。
压入式通风须留意以下两点：1）通风机安装位置应和洞口保持确定距离，一般应大于30m；2）风筒出口和工作面保持确定距离，可以限制在40～70m，伸缩式风筒可尽量工作面。
隧道通风方案设计及通风系统

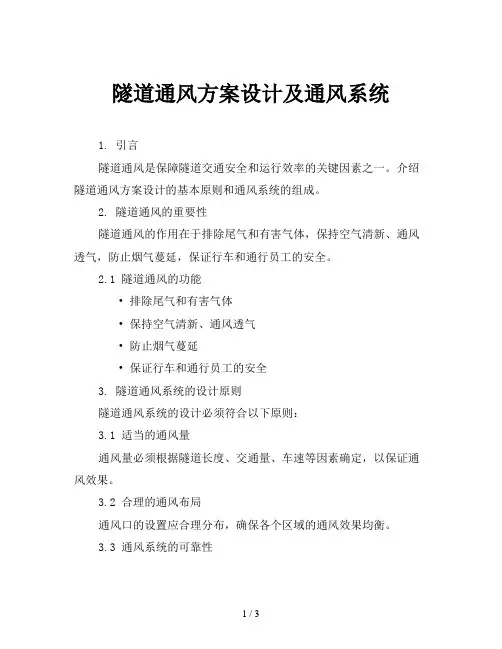

隧道通风方案设计及通风系统1. 引言隧道通风是保障隧道交通安全和运行效率的关键因素之一。
介绍隧道通风方案设计的基本原则和通风系统的组成。
2. 隧道通风的重要性隧道通风的作用在于排除尾气和有害气体，保持空气清新、通风透气，防止烟气蔓延，保证行车和通行员工的安全。
2.1 隧道通风的功能• 排除尾气和有害气体• 保持空气清新、通风透气• 防止烟气蔓延• 保证行车和通行员工的安全3. 隧道通风系统的设计原则隧道通风系统的设计必须符合以下原则：3.1 适当的通风量通风量必须根据隧道长度、交通量、车速等因素确定，以保证通风效果。
3.2 合理的通风布局通风口的设置应合理分布，确保各个区域的通风效果均衡。
3.3 通风系统的可靠性通风系统必须稳定可靠，能够在紧急情况下迅速启动并达到设计通风效果。
3.4 节能环保通风系统的设计应尽量节能减排，降低运行成本。
4. 隧道通风系统的组成隧道通风系统通常由以下几个部分组成：4.1 通风风机通风风机是通风系统的核心部件，负责通风所需的空气流量。
4.2 通风管道通风管道将通风风机产生的气流引导至需要通风的区域。
4.3 通风口通风口是气流进出隧道的通道，通风口的设置直接影响通风效果。
4.4 风道控制设备风道控制设备包括风门、调速器等，用于控制通风系统的运行状态。
5. 隧道通风方案的设计流程隧道通风方案的设计一般包括以下流程：5.1 确定隧道要求的通风量根据隧道长度、车速、交通量等因素，确定合适的通风量。
5.2 设计通风系统布局确定通风口位置、通风管道走向等，保证通风系统布局合理。
5.3 选择通风风机和管道材料选择适合的通风风机和管道材料，确保通风系统的可靠性和效率。
5.4 设计通风系统控制方案设计通风系统的自动控制方案，以实现通风系统的智能化运行。
5.5 编制施工图纸根据设计方案编制详细的施工图纸，为施工具体指导。
6. 隧道通风系统的运行与维护隧道通风系统的运行与维护是保证通风效果的关键环节。
隧道通风方案通风计算

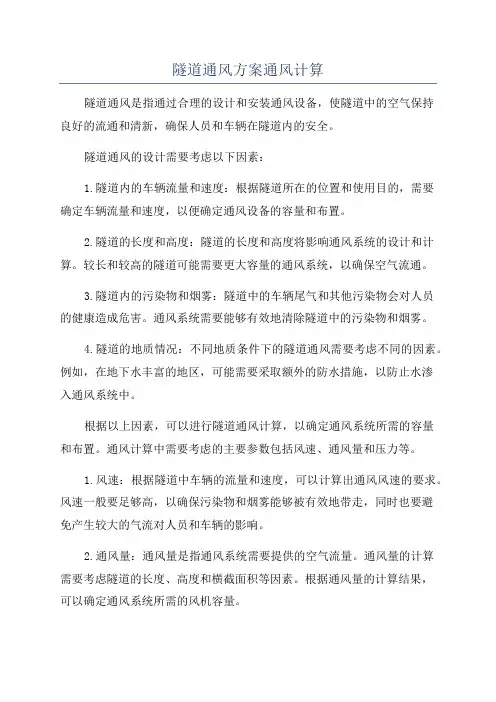

隧道通风方案通风计算隧道通风是指通过合理的设计和安装通风设备，使隧道中的空气保持良好的流通和清新，确保人员和车辆在隧道内的安全。
隧道通风的设计需要考虑以下因素：1.隧道内的车辆流量和速度：根据隧道所在的位置和使用目的，需要确定车辆流量和速度，以便确定通风设备的容量和布置。
2.隧道的长度和高度：隧道的长度和高度将影响通风系统的设计和计算。
较长和较高的隧道可能需要更大容量的通风系统，以确保空气流通。
3.隧道内的污染物和烟雾：隧道中的车辆尾气和其他污染物会对人员的健康造成危害。
通风系统需要能够有效地清除隧道中的污染物和烟雾。
4.隧道的地质情况：不同地质条件下的隧道通风需要考虑不同的因素。
例如，在地下水丰富的地区，可能需要采取额外的防水措施，以防止水渗入通风系统中。
根据以上因素，可以进行隧道通风计算，以确定通风系统所需的容量和布置。
通风计算中需要考虑的主要参数包括风速、通风量和压力等。
1.风速：根据隧道中车辆的流量和速度，可以计算出通风风速的要求。
风速一般要足够高，以确保污染物和烟雾能够被有效地带走，同时也要避免产生较大的气流对人员和车辆的影响。
2.通风量：通风量是指通风系统需要提供的空气流量。
通风量的计算需要考虑隧道的长度、高度和横截面积等因素。
根据通风量的计算结果，可以确定通风系统所需的风机容量。
3.压力：为了确保隧道中的空气流畅，通风系统需要提供足够的压力。
压力的计算需要考虑通风系统中的阻力和风速等参数。
根据计算结果，可以确定通风系统所需的风机的静压和动压。
通风计算还需要考虑通风系统的布局和配置。
通风系统应该能够覆盖整个隧道，并确保通风效果均匀。
通风设备的布置应该根据隧道的几何形状和地质条件进行优化，以最大程度地提供通风效果。
在进行隧道通风计算时，还应考虑应急情况下的通风需求。
例如，在火灾等紧急情况下，通风系统需要能够迅速排出烟雾和提供充足的新鲜空气，以确保人员的安全。
最后，隧道通风方案的设计和计算应该符合相关的法规和标准。
隧道通风设计计算书

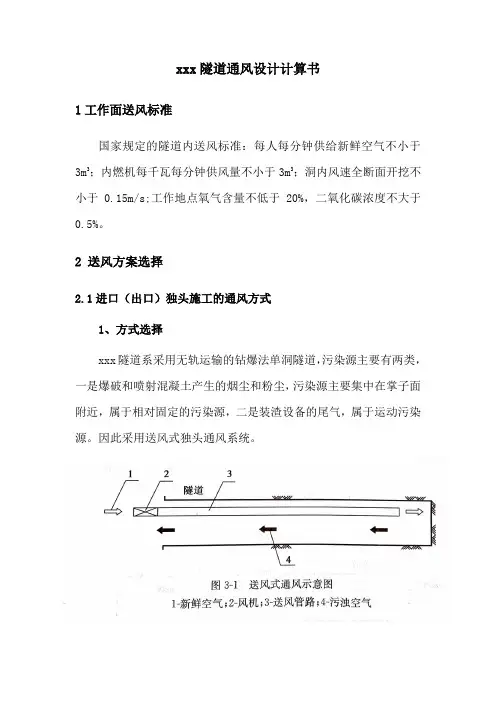

xxx隧道通风设计计算书1工作面送风标准国家规定的隧道内送风标准：每人每分钟供给新鲜空气不小于3m3；内燃机每千瓦每分钟供风量不小于3m3；洞内风速全断面开挖不小于0.15m/s;工作地点氧气含量不低于20%，二氧化碳浓度不大于0.5%。
2 送风方案选择2.1进口（出口）独头施工的通风方式1、方式选择xxx隧道系采用无轨运输的钻爆法单洞隧道，污染源主要有两类，一是爆破和喷射混凝土产生的烟尘和粉尘，污染源主要集中在掌子面附近，属于相对固定的污染源，二是装渣设备的尾气，属于运动污染源。
因此采用送风式独头通风系统。
2、送风系统实施要点（1）通风管路的布设要平、直、顺；（2）出风口到掌子面的距离小于5倍的隧道当量直径，本隧道取11米；（3）风机离开洞孔的距离约10倍的隧道当量直径，或直接成直角方向安放在洞口一侧并保持一定的距离；2.2 由侧洞进入隧道施工的送风方式1、方式选择侧洞口施工过程中，一旦出口处和侧洞相互打通，可采用射流巷道式通风方式，新风在轴流风机的作用下送至掌子面，污浊空气从掌子面流向侧洞，从侧洞由射流风机机送至洞外。
2、送风系统实施要点（1）射流风机最好安置在侧洞内；（2）通风管路的布置要平、直、顺；（3）送风机的出风口到掌子面的距离小于5倍的隧道当量直径，本隧道取11米；（4）送风机的进风口到侧洞的距离要大于50米。
3施工通风长度确定隧道采用压入式强制通风方式，如按隧道作业面到洞口距离确定通风长度，将整个隧道内所有区段内都降低到烟尘标准以下，需要较大的风量，显然是不经济的，因此本项目通过排烟安全距离来确定通风计算长度。
L0=k0×L t=1.2×30=36k0:安全系数，取1.2；L t：炮烟抛掷长度，L t=15+G/5，计算后取30m按照上式计算，掌子面作业工人保持一个良好的工作环境。
这个区域以外的人员有可能会呼吸到向洞口移动的炮烟，但随着送风式时间持续，会很快结束，对工人影响不大。
隧道通风计算
精心整理2.2风量计算隧道内所需风量按照下列几种计算方法进行计算，并取计算结果的最大值作为供风的标准。
2.2.1按洞内同时工作的最多人数计算Q2=qmk(m3/min)；q-m-k-由此得2.2.2Q2=K1K2（145KW 99KW 、Q2=3K1K2ΣN=897m3／min2.2.3按允许最低平均风速计算Q3=60AV ；A-隧道开挖断面面积，取A=50m2；V-允许最小风速，取V=0.15m/s ；Q3=60AV=60×50×0.15=450m3/min；2.2.4按照爆破后稀释一氧化碳至许可最高浓度计算采用压入式通风：工作面需要风量Q4=7.8式中：t-通风时间，取t=30min；G-则G=50A-L-Q4=7.8＝风量为稀释内燃设备废气计算工作面风量897，外加人员呼吸风量240合计1137m3/min。
根据施工安排单口掘进最大长度按L=1446m。
风管漏风系数Pc=1／（1-β）l／10姨姨0=1.62，(β=0.017，L=2800m)；通风机供风量Q供=PcQ4；则Q供=1.62×1137=1842m3/min，取：2000m3/min。
2.2.5管道阻力系数风阻系数Rf=6.5aL/5D，摩阻系数α＝λρ／8＝0.00225kg／m3取软管直径D=2.0m、1.8m、1.5m。
管道长度L=1446m，求值Rf见表1：管道阻力系数计算表Qi———管道末端流出风量，m3/min；HD———隧道内阻力损失取50；H其他———其他阻力损失取60；风机设计全压H=Hf=RfQjQi/3600+110；隧道风机全压:H=(2.82×2000×1137)/3600＋110=1891Pa；风机功率计算风机功率计算公式：W=QHK/60η；式中：Q-风机供风量；H-风机工作风压；η-风机K-W=20003电动空压机组集中供风。
高压风管直径采用φ1.5m无缝管，进洞后采用托架法安装在边墙上，沿全隧道通长布置，高度以不影响仰拱及铺底施工为宜。
某隧道通风方案
某隧道通风方案在隧道平导未贯通前隧道及平导(斜井)内施工，采用长管路压入式通风的方案。
在隧道平导贯通后利用横通道采用压入式巷道通风。
主要计算压入式通风设计。
施工通风设计1、隧道内通风量的计算（1）根据洞内同时作业的最多人数计算 采用公式：Q 1=qmk （m 3/min ）式中：q ——洞内每人每分钟所需新鲜空气，取3m 3/minm ——洞内同时工作的最多人数，取120人。
k ——风量备用系数，取1.15 则 Q 1=3×120×1.15=414 m 3/min（2）按洞内同一时间爆破使用的最大炸药量计算 采用压入式通风计算:式中：t---通风时间 取30minA---同一时间起爆总药量， 隧道全断面爆破取365.98kgS---隧道断面面积，按Ⅲ类围岩开挖断面，取53.04m 2 L---压风管口至工作面距离，取30m 。
则（3）按洞内同时使用内燃机作业总功率（kw ）数计算 采用公式：Q 3=n i A （m 3/min ）式中：n i ——洞内同时使用内燃机总kw 数。
A ——洞内同时使用内燃机每kw 风量，取3m 3/min 隧道内使用的内燃施工机械为两台ZL50装载机，每台功率为154kw ，总功率为：308kw 。
min)/(8.7Q 33222m L AS t×=压/ 30 3 ⨯ = min253.5 302 53.042 365.98 7.8 Q 3m = ⨯ 2压则 Q3=3×308=924 m3/min（4）按洞内允许最小风速计算采用公式：Q4=60VS（m3/min）式中：V——洞内最小允许风速m/s，隧道最小允许风速为0.15m/s。
S——洞室面积，53.05 m2则 Q4=60×0.15×53.04=477（m3/min）取以上四种计算得到的最大通风量作为设计通风量，由计算可知隧道为内燃机作业稀释废气需要风量为控制风量，设计通风量为：924m3/min。
隧道施工通风压入式通风计算方法
2、通风计算【2009—6—10】根据隧规及其条文说明，风量计算主要从四个方面予以考虑，即按洞内最多工作人员数所需的新鲜空气,计算出所需风量Q1；按在规定时间内，稀释一次性爆破使用最多炸药量所产生的有害气体到允许的浓度，计算出所需风量Q2；根据不同的施工方法，按坑道内规定的最小风速,计算出所需风量Q3；当隧道内采用内燃机械施工时,还须按内燃设备的总功率（kw),计算出所需风量Q4；通过上述计算,取Qmax=Max（Q1,Q2,Q3，Q4)，再考虑风管的损失率（百米漏风率β)，即确定洞内所需的总供风量Q机，从而确定风机的功率和风管的直径。
(1)计算参数的确定一次开挖断面：S=80m2（全断面）一次爆破耗药量:G=288kg(一次开挖长度4.2m）通风距离：L=2800m洞内最多作业人数:m=60人爆破后通风排烟时间：t≤30min通风管直径：φ=1800mm管道百米漏风率：β=1.5％（2）风量计算①按洞内最多工作人员数所需的新鲜空气,计算：Q1=3·k·m=3×1。
25×60=225 （m3/min）式中3-隧规规定每人每分钟需供应新鲜空气标准为3m3/mink—风量备用系数,一般取1.15～1。
25，按1。
25取值m-同一时间洞内工作最多人数，按60人计②按全断面开挖，30分钟内稀释一次性爆破使用最多炸药量所产生的有害气体到允许的浓度，计算：Q2=V1－(K·V1t+1/ V2）1/t=V1[1－（k×V1/ V2）1/t］=551 m3/min式中V1－一次爆破产生的炮烟体积V1=S×Ls =80×72.6=5808 m3S-一次开挖的断面面积，按80m2Ls－炮烟抛掷长度，按经验公式Ls=15+G/5=15+288/5=72。
6mG－同时爆破的炸药消耗量，G=288kgV2－一次爆破产生的有害气体体积V2=a·G=40×10-3×288=11.52 m3a—单位重炸药爆破产生的有害气体换算成CO的体积，40L/kgK—CO允许浓度，取100ppm,换算为1×10—4 m3t—通风时间，取30min③按洞内允许最低风速,计算：Q3=60·V·S=60×0。
隧道施工通风计算
隧道施工通风计算妹子娘冲斜井长2686m，大里程最长达1100m，其压入式通风距离最长可达3736m。
以妹子娘冲斜井大里程方向作为控制标准，若此工作面能达到要求,则其余工作面均可。
4.3.1 计算参数表 4.1 通风计算参数计算参数符号量值计算开挖断面积S130.19 m2一次开挖最大长度L p 3.5m一次爆破用药量G319.97kg洞内同时工作的最多人数m150 人内燃机功率N173kW洞内最大内燃机数量n7台通风管直径Φ 1.8m风管百米漏风率P100 1.25%漏风系数P0.019风量备用系数k 1.15炮烟抛掷长度L S78.79m空气密度1.2kg/m 3风管弯曲处曲率半径R50m风管拐角120o转弯管道风速vs20m/s风管直径D 1.8m风道摩擦阻力系数3 104kg s2/m3风道长度L3736m4.3.2 需风量计算（1）需风量的计算风量计算从四个方面予以考虑，即按洞内要求最低风速计算得Q1；按洞內最多工作人员数计算得Q2；按排除爆破炮烟计算得Q3；按稀释内燃机废气计算得Q4。
1）最低风速需风量Q1Q1 60 v s 4-1)式中： Q 1 ——最低风速需风量 v ——《铁隧规》要求最小风速，取 0.15m/s60—— 1min=60s 2） 按洞内最多工作人员数计算得 Q 2 Q 2 q k m 式中： Q 2 ——隧道内作业人员总需风量 q ——一般标准每人每分钟需要新鲜空气量 3m 3/人 3） 按排除爆破炮烟计算得 4-2)又有Q 3L sG v 1 s 4-3)4-4) 4-5) 4-6)v 2 a L s 15 式中： Q 3 ——排除爆破烟尘需风量 每次爆破产生的炮烟体积 每次爆破产生的有害气体G/5 v 2a ——单位重炸药爆破产生的有害气体换算成的 CO 体积，取 0.04m 3/kg k 100 ——允许浓度值，取 100ppm4） 按稀释内燃机作业废气计算得 Q 4 nQ4 1 k0 Ni式中： Q 4 ——内燃机械作业所需风量 单位功率内燃机作业所需风量，取 3m 3/（min.kW ）4-7)k 0 5） 隧道需风量 Q 计 ： Q 计 max Q 1,Q 2 ,Q 3,Q 4 故正洞工作面需风量由稀释内燃机作业废气控制，需风量为： （2）考虑漏风的风量计算 通风机的供风量除满足上述计算的需要风量外，还应考虑漏失的风量 最长状态下的漏风系数 ）。
隧道通风计算方案
隧道施工通风设计计算书一、计算说明根据各工区施工中所需要的通风风量，考虑各工区不同长度通风管道的漏风以及压力损失，再进行通风机功率计算，最后选定各工区通风机型号。
主要以压入式通风为主，必要时采用巷道式通风，其中各项计算参数的取值根据以往经验取得，实际施工中应根据现场实测结果对相关参数进行校核和优化。
二、主要计算参数Ⅲ级围岩开挖进尺2.7m，断面面积110m2，炸药用量0.87kg/m3。
Ⅳ级围岩开挖进尺1.0m，断面面积137.2m2，炸药用量0.47kg/m3。
工作面最多人数取50人（钻爆15人，初支15人，二衬20人）。
作业人员供风量q=3m3/人.min，爆破通风时间t=30min，通风管道直径1.5m。
各机械功率为：装渣机165kW，20t自卸汽车180kW。
管道百米平均漏风率β＝1.5%，管道达西系数λ＝0.015，空气密度ρ＝1.2kg/m3，隧道通风需要的最低风速0.15m/s。
三、计算过程1.1 工作面风量（1）按洞内同一时间内爆破使用的最多炸药用量计算风量Ⅲ级围岩，单位炸药用量0.87kg/m3，循环进尺量2.7m，开挖断面积A=110m2，则一次爆破炸药用量G1=0.87×110×2.7=258.39kg炮烟抛掷长度L01=15+G1/5=15+258.39/5=66.68mⅣ级围岩，单位炸药用量0.47kg/m3，循环进尺量1.0m，开挖断面积A=137.2m2，则一次爆破炸药用量G2=0.47×137.2×1.0=64.48kg炮烟抛掷长度L02=15+G2/5=15+64.48/5=27.90m取爆破后通风时间t=30min，压入式通风工作面要求新鲜风量计算公式，即B.H.伏洛宁公式：Q1Q=625.15 m3/min代入后计算可得Q1=1max（2）按洞内最大工作人数计算需风量洞内最多工作人数m按50人计，平均每人需风量q取3m3/人·min，取风量备用系数k=1.2Q 2=q·k·m=3×1.2×50=180m 3/min（3）按最低风速要求计算需风量洞内允许最低风速取0.15m/sQ 31=V·S×60=0.15×110×60=990m 3/minQ 32=V·S×60=0.15×137.2×60=1234.8m 3/min故Q 3=Q 3max =1234.8 m 3/min（4）按稀释内燃设备废气计算需风量供风量应足够将内燃设备所排放的废气全面稀释和排出，使有害气体降至允许浓度以下，计算可按下式计算：41Ni i i Q T KN ==∑式中: K-功率通风计算系数，取3.0 m 3/minNi-各台柴油机械设备的功率Ti-利用率系数洞内作业车辆及性能参数分别如下：洞内作业车辆按装载机1台，自卸汽车2台（实车1台，空车1台）。
隧道通风方案设计及通风系统
五、文明环保施工与风险应急管理
为确保隧道通风方案设计及通风系统工程施工过程中的文明环保施工和有效应对各类风险，特制定以下文明环保施工与风险应急管理措施：
1. 文明环保施工
（1）建立健全文明施工管理制度，加强施工现场环境卫生管理，保持施工现场整洁。
（2）合理规划施工现场，设置施工通道、材料堆放区、垃圾存放区等，确保施工有序进行。
工程目标：
1. 确保隧道内空气质量满足《城市隧道设计规范》的要求，一氧化碳浓度≤150mg/m³，氮氧化物浓度≤200mg/m³。
2. 通风系统具备较强的适应性，能够应对不同工况下的通风需求，如交通拥堵、火灾等紧急情况。
3. 提高隧道内照明、消防、监控等系统的运行效率，降低能耗。
4. 通风系统设计合理，施工过程安全可靠，运行维护方便。
b. 通风设备安装：包括风机、风管、风口等设备的安装，预计耗时1.5个月。
c. 电气系统安装：包括电缆敷设、配电箱、控制柜安装等，预计耗时1个月。
d. 系统调试及验收：对通风系统进行调试，确保系统稳定运行，预计耗时1个月。
（3）后期收尾：包括现场清理、设备维护培训、资料整理等，预计耗时0.5个月。
3. 施工进度控制
（3）施工部：负责隧道通风系统的施工工作，人员配置包括施工队长、施工员、安全员、质量员等。
（4）采购部：负责通风系统设备、材料等的采购工作，确保设备、材料质量优良、价格合理、供应及时。
（5）调试部：负责通风系统的调试工作，确保系统运行稳定、性能优良。
（6）安全部：负责施工过程中的安全管理工作，制定和落实安全措施，预防安全事故的发生。
（4）对施工人员进行安全教育及培训，提高安全意识，掌握安全技能。
隧洞通风专项方案
一、编制依据本方案依据《铁路隧道工程施工技术指南》（TZ204-2008）、《铁路隧道工程施工安全技术规程》（TB10304-2009）、《水工隧洞施工通风技术规范》（DB61/T 1417—2021）等相关法律法规和规范编制。
二、编制范围本方案适用于隧洞施工过程中的通风工作，包括隧道洞口、洞内掘进、支护、装渣等环节。
三、工程概况（一）隧道工程概况隧道全长XX公里，最大埋深XX米，采用双洞双向并行施工，隧道断面采用XX米。
（二）施工组织隧道施工采用分段掘进、分段支护、分段装渣的方式，施工人员分为掘进、支护、装渣、通风等班组。
四、总体通风方案（一）通风方式1. 采用机械通风与自然通风相结合的方式。
2. 机械通风：采用移动式风机，根据施工需要调整风机位置。
3. 自然通风：利用隧道洞口、洞内坡度等因素，自然形成风流。
（二）通风系统1. 风管：采用直径XX米的柔性风管，连接风机与洞内。
2. 风机：选用功率XX千瓦的移动式风机，确保通风效果。
3. 排风系统：在隧道两端设置排风口，利用风机形成负压，排出洞内有害气体。
五、通风计算（一）掌子面需风量计算1. 按洞内允许最小风速要求计算风量：Q = V A其中，Q为风量（m³/min），V为风速（m/s），A为隧道断面面积（m²）。
2. 按洞内同时工作的最多人数计算风量：Q = 4 m其中，m为坑道内同时工作的最多人数。
3. 按洞内同一时间爆破使用的最多炸药用量计算风量：Q = (5A b) / t其中，A为炸药用量（kg），b为每公斤炸药爆破时所构成的一氧化碳体积（L），t为通风时间（min）。
（二）供风计算1. 计算风机总功率：P = Q / 60其中，P为风机总功率（kW），Q为风量（m³/min）。
2. 选择合适的风机型号，确保通风效果。
六、通风设备的安装与使用（一）通风管安装1. 按照设计要求，将风管铺设到位。
2. 风管连接处应密封良好，防止漏风。
隧道通风方案,通风计算
1105m3/min。
进口方向：正洞通过斜井井口大功率风机送风到储风室，再由风室
处设的轴流风机进口方向通风。根据施工安排单洞掘进最大长度为
L=2465m。
正洞风管漏风系数=1.404，(β=0.015, L=2465m)
通风机供风量Q供=Pc×Q； 则：正洞进口方向Qmax=1.404×1105=1551.42m3/min,取： 1552m3/min。
Q = V / K（m3/min），其中V = ∑βP 式中：β——式内燃机产生有害气体，按照有净化装置机械产生的CO 气体为0.09×10-3（m3/min·kw）；
P—内燃机功率，P = 982 kw； K—允许浓度0.008%。 计算得：Q = V / K =（0.09×10-3×982）/0.008%
式中：Q—风机供风量
H—风机工作风压
η—风机工作效率，取80%
K—功率储备系数，取1.05
W出口=1429×1547×1.05/(60×η)/1000=49kW；
W进口=1552×2372×1.05/(60×η)/1000=81kW；
故所需风机功率为：出口49 kW；进口81kW。
经综合计算，所需条件见表3。 表3 综合计算统计表
由于通风距离长，洞内回流风阻大，射流风机安装位置在风流需要
导向处，如斜井口与正洞交汇处，横通道处，其它在洞内间隔600m安
装一台。洞内风室及通风管布设见图。
4、风量计算
①按洞内同时工作的最多人数计算 Q1=qmk(m3/min) q-每人每分钟呼吸所需空气量q=4m3/min·人
m-同时工作人数，斜井、单线单洞正洞取m=60人，
蒙河铁路屏边隧道斜井
通风方案
1、工程概况
隧道施工通风方案设计
引言概述：隧道施工通风方案设计在隧道工程中起着重要的作用，旨在提供良好的工作环境和安全条件，保证施工人员的健康和安全。
本文将从垂直通风系统、水平通风系统、环控系统等方面论述隧道施工通风方案设计的要点和注意事项。
正文内容：1.垂直通风系统1.1设计垂直通风系统的目的提供新鲜空气供应和废气排出控制空气流动速度，防止引发火灾和烟雾调节温度和湿度，保证施工人员的舒适性1.2垂直通风系统的设计原则根据隧道长度和交通流量确定通风量选择适当的通风设备，如风机和空气处理装置安装排烟系统和火灾探测器，确保安全性考虑节能和环保因素，选择高效的通风技术进行模拟和实地测试，评估方案的可行性和有效性2.水平通风系统2.1水平通风系统的作用保持隧道内空气的流动，降低有害气体浓度保持温度和湿度均衡，避免过热或过湿处理尾气和废气，减少对环境的影响2.2水平通风系统的设计要点考虑隧道形状和长度，确定通风系统的布置确定通风孔的尺寸和位置，以确保均匀通风选择适当的通风设备，如风扇和通风管道考虑与隧道结构的衔接，确保系统的稳定性和可靠性进行气体扩散模拟和风洞实验，验证方案的可行性3.环控系统3.1环控系统的作用和重要性控制温度、湿度和气体浓度，确保施工人员的健康监测和控制火灾和爆炸风险，保证施工安全调节光照和噪声，提供良好的工作环境和舒适性3.2环控系统的设计要点安装温湿度传感器和气体监测仪，实时监测环境参数配备自动控制设备和报警系统，及时处理异常情况选择合适的照明和隔音设备，提供良好的工作环境采用先进的消防技术和防爆设备，保证安全性进行模拟和实地测试，验证系统的正常运行和可靠性4.施工工艺与通风配合4.1通风方案与施工工艺的关系根据施工工艺要求确定通风方案的参数和布局考虑施工活动对通风系统的影响，调整方案设计优化施工进度和通风系统，提高工作效率和施工质量4.2通风方案与施工工艺的配合要点确定施工区域和通风分区，合理设置通风设备安装临时通风设备和临时通道，满足施工需求定期检查和维护通风系统，确保正常运行5.总结隧道施工通风方案设计是隧道工程中不可缺少的一环，对施工人员的健康和安全起着重要作用。
隧道施工通风方案设计
龙泉山隧道施工通风方案设计目录1.设计依据 (5)2.编制原那么 (5)3.工程概况 (5)3.1 工程地理位置 (5)3.2工程范围和主要工程量 (6)工程范围 (6)主要工程量 (6)3.3工程地质及不良地质 (7)工程地质 (7)不良地质 (7)4.通风方式选择 (8)5.选型计算 (8)5.1计算参数 (8)5.2风量计算 (9)5.3通风设备选型计算 (11)轴流风机选型计算 (11)射流风机选型计算 (15)6.通风设备配置 (17)7．通风布置 (18)7.1进口工区 (18)7.2 1#、2#斜井工区 (22)7.3 3#斜井工区 (24)7.4 出口工区 (26)8．施工通风管理 (27)8.1管理机构设置及人员编制原那么 (27)8.2机构和人员 (27)8.3管理制度与评价 (28)9. 通风对施工的要求 (29)10. 气体监测 (30)10.1主要有害环境因素 (30)10.2污染防治措施 (30)10.3主要检测对象 (31)10.4测对象、仪器和检测频率。
(32)11.5气体检测和应急警报系统 (32)11.6上报频率 (32)龙泉山隧道施工通风方案设计说明1.设计依据〔1〕【龙泉山隧道工程地质说明】；〔2〕【龙泉山隧道实施性施工组织设计】；〔3〕【铁路隧道施工标准】〔TB10204-2002〕；〔4〕【铁路瓦斯隧道技术标准】〔TB10120-2002〕。
2.编制原那么〔1〕科学配置的原那么科学配置通风设施，风机型号，功率与风管直径必须配套，到达低风阻，满足低损耗高送风量要求。
〔2〕经济合理的原那么理论计算隧道内需风量，风量以满足国家标准为原那么，到达既满足现场施工，又节约能源的目的。
〔3〕利用现有设施的原那么尽量利用现场现有的通风设备，既到达合理利用又满足施工通风的要求。
3.工程概况3.1 工程地理位置龙泉山隧道位于成都东~简阳南区间，属于新建成都至重庆铁路客运专线工程CYSG-1标段，其隧道进口位于成都市龙泉驿区，出口位于简阳市。
隧道通风计算
风量计算隧道内所需风量按照下列几种计算方法进行计算，并取计算结果的最大值作为供风的标准。
按洞内同时工作的最多人数计算Q2=qmk(m3/min)；q- 每人每分钟呼吸所需空气量q=4m3/min；m- 同时工作人数，正洞取m=50人；k- 风量备用系数，取k=；由此得Q1=qmk=4×50×=240m3/min；按稀释内燃设备废气计算工作面风量Q2=K1K2ΣN内燃机功率使用有效系数K1=；内燃机功率工作系数K2=；内燃机功率之和ΣN=623kW；隧道洞内内燃机在出渣时，有ZLC50侧卸式装载机一台（145KW）、日立250挖机一台（功率122），以及CQ1261T自卸汽车4台（两台满载99KW、两台空载79KW）。
内燃机每千瓦需要风量3m3/min；Q2=3K1K2ΣN=897m3／min按允许最低平均风速计算Q3=60AV；A- 隧道开挖断面面积，取A=50 m2；V- 允许最小风速，取V= s；Q3=60AV=60×50×=450m3/min；按照爆破后稀释一氧化碳至许可最高浓度计算采用压入式通风：工作面需要风量Q4=式中：t- 通风时间，取t=30min；G- 同时爆破炸药用量，按V级围岩考虑，每循环最大进尺取，正洞炸药用量取m3，则G=50××=；A- 隧道断面积，取A=50m2；L- 掌子面满足下一循环施工的长度，取120m；则采用压入式通风时，工作面需要风量Q4=带入公式中：＝488m3/min；取上述四种计算中的最大值作为通风设计量，即风量为稀释内燃设备废气计算工作面风量897，外加人员呼吸风量240合计1137m3/min。
根据施工安排单口掘进最大长度按L=1446m。
风管漏风系数Pc=1／（1-β）l ／10 姨姨 0 =，(β=，L=2800m)；通风机供风量Q 供=Pc Q4；则Q 供=×1137=1842m3/min，取：2000m3/min。
隧道施工通风方案设计
隧道施工通风方案设计一、背景介绍隧道施工通风方案设计主要是为了保证施工人员在隧道内的工作环境安全和舒适。
隧道施工过程中，由于空间狭小、通风不良等原因，易导致有害气体积聚、高温、高湿度等问题，危及人员的生命和健康。
因此，通风方案设计的目的是确保施工现场的空气质量符合相关标准要求，并保证施工人员的健康。
二、隧道施工通风方案的设计原则1.满足通风性能要求：通风方案设计需要满足隧道的通风性能要求，包括通风量、风速等。
通风量应根据隧道的使用情况和施工人员数量确定，确保空气流通畅通，有害气体能够及时排除。
2.保持施工人员的舒适度：通风方案设计需要保证施工人员在隧道内的舒适度。
隧道内通风不良会导致高温、高湿度，影响人员的工作效率和健康。
因此，通风方案设计需要考虑温湿度控制的问题，确保施工人员的舒适度。
3.合理利用自然通风条件：通风方案设计应该尽可能利用自然通风条件，减少对机械通风的依赖。
自然通风能够节省能源，降低经济成本，同时还可以减少对环境的影响。
4.确保系统的可靠性和安全性：通风方案设计需要确保系统的可靠性和安全性。
通风设备的选择应具备稳定可靠的性能，同时还需要考虑系统的可操作性和维护性，确保施工过程的安全。
三、隧道施工通风方案的具体设计1.通风量计算：根据隧道的尺寸、使用情况和施工人员数量等因素，计算出隧道的通风量。
通常可以通过计算空气交换率来进行估算。
根据相关标准要求，隧道施工的通风量需要满足每小时空气交换次数的要求，一般为10-15次。
2.通风设备的选择：根据隧道的尺寸、使用情况和通风量来选择适合的通风设备。
有几种常用的通风设备，包括离心通风机、轴流通风机和自然通风设备等。
选择通风设备时，需要考虑其通风量、风压和噪声等特性，以确保设备的性能满足要求。
3.通风口的设置：隧道施工中需要设置通风口，以便于空气流通。
通风口的设置应该合理布置，并且与通风设备相配合，以保证通风效果。
通风口的位置需要根据隧道的结构形式和使用情况来确定，一般应设置在人员工作区域和有害气体产生区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒙河铁路屏边隧道斜井通风方案1、工程概况屏边隧道全长10381m，进口里程DⅡK60+875，出口里程DIK71+256，为单线隧道，设计为单面下坡，坡度分别为-20.2‰（坡长9025m）、-10‰（坡长650m）及-1‰（坡长706m），最大埋深660m。
屏边斜井位于隧道线路右侧，斜井与正洞隧道中心线交汇点里程为D ⅡK66+300，斜井与线路中线蒙自方向夹角80°，井口里程为XDK1+218，水平长度1218m，综合坡度为85‰。
本斜井采用无轨单车道运输，断面净空尺寸5.6m（宽）×6.0m（高）。
斜井施工任务为斜井1218m（XDK0+000～XDK1+218），平导1735.29m（PDK66+294.71～PDK68+030），辅助正洞4165m （DⅡK63+835～DⅡK68+000），其中出口方向为1700m（DⅡK66+300～DⅡK68+000），进口方向2465m（DⅡK63+835～DⅡK66+300）。
2、通风控制条件隧道在整个施工过程中,作业环境应符合下列卫生及安全标准:隧道内氧气含量：按体积计不得小于20%。
粉尘允许浓度：每立方米空气中含有10%以上游离二氧化硅的粉尘为2mg；含有10％以下游离二氧化硅的水泥粉尘为6mg；二氧化硅含量在10％以下，不含有毒物质的矿物性和动植物性的粉尘为10mg。
有害气体浓度：一氧化碳不大于30mg/m3，当施工人员进入开挖面检查时，浓度为100mg/m3，但必须在30min内降至30mg/m3；二氧化碳按体积计不超过0.5％;氮氧化物（换算为NO2）5mg/m3以下。
洞内温度：隧道内气温不超过28℃，洞内噪声不大于90dB。
洞内风量要求：隧道施工时供给每人的新鲜空气量不应低于4m3/min，采用内燃机械作业时供风量不应低于4m3/(min.kw)。
洞内风速要求：全断面开挖时不小于0.15m/s，在分部开挖的坑道中不小于0.25m/s。
3、施工通风方案根据确定的施工方案和任务划分情况，施工通风采用管道压入式通风，与风机相接的风管选用φ1800mm负压管（长度10m），在洞内转弯处加设负压通风管。
洞外风机进风口至斜井井口距离不小于20m，风管出风口至掌子面距离L=60m。
斜井长度1218m，与正洞交汇后承担进口方向2245m、出口方向1700m 的开挖任务，独头掘进长达3683m，通风难度最大，所以考虑采取分阶段通风形式。
采用独管路压入式通风，在交叉口往进口方向16m处设置风室作为二级接力通风风室，体积为270m3。
风室旁另架设两台55x2KW风机分别给进出口方向通风，风机与风室采用φ1500mm钢管连接。
为了加快污风风速，采用射流风机通风技术。
由于通风距离长，洞内回流风阻大，射流风机安装位置在风流需要导向处，如斜井口与正洞交汇处，横通道处，其它在洞内间隔600m安装一台。
洞内风室及通风管布设见图。
4、风量计算①按洞内同时工作的最多人数计算Q1=qmk(m3/min)q-每人每分钟呼吸所需空气量q=4m3/min·人m-同时工作人数，斜井、单线单洞正洞取m=60人，k-风量备用系数，取k=1.15由此得Q1=qmk=4×60×1.15=276m 3/min②按允许最低平均风速计算斜井取0.25m/s ，正洞取0.15m/s ；计算工作面供风量Q2=60AV其中：A —隧道断面积，V 为坑道内平均风速。
正洞单线单洞面积为55m 2。
正洞：Q2=60AV=60×55×0.15=495m 3/min则按照允许最低风速所需要的风量为495m 3/min 。
③按照爆破后稀释一氧化碳至许可最高浓度计算采用压入式通风：工作面需要风量Q3= (m3/min) 式中：t--通风时间，取t=30min 。
G--同时爆破炸药用量，斜井、正洞均按Ⅲ级围岩考虑,每循环最大进尺取3.5m 。
正洞单位装药量取0.95kg/m 3，则G=55×3.5×0.95=182.9kg;L —掌子面满足下一循环施工的长度，取200m 。
则斜井井身施工时工作面需要风量：Q3=7.8÷30×〔3√182.9×(55×200)2〕＝729.9m 3/min,取730m 3/min 。
则按照稀释爆破有害气体所需要的风量为730m 3/min 。
④按稀释内燃机废气的所需要空气量计算采用无轨运输，洞内内燃设备配置较多，废气排放量较大，供风量应3228.7L GA t足够将内燃设备所排放的废气全面稀释和排出，使有害气体降至允许浓度以下，工作面考虑施工高峰期需要的内燃机械使用情况为：CAT315Dl挖掘机1台（功率110KW），ZLC50B装载机装载机1台（功率为162KW），汽车5台（每台功率为180KW，洞内同时工作3台），混凝土罐车2台（每台功率为85KW），总功率为982kw。
则稀释内燃机排出废气的需要空气量： Q = V / K（m3/min），其中V = ∑βP式中：β——式内燃机产生有害气体，按照有净化装置机械产生的CO 气体为0.09×10-3（m3/min·kw）；P—内燃机功率，P = 982 kw；K—允许浓度0.008%。
计算得：Q = V / K =（0.09×10-3×982）/0.008%=1104.8m3/min则按稀释内燃机废气的所需要空气量为1105m3/min表1 分类计算所需风量统计表上述四种计算结果，取其最大值作为通风布置设计量：1105m3/min。
进口方向：正洞通过斜井井口大功率风机送风到储风室，再由风室处设的轴流风机进口方向通风。
根据施工安排单洞掘进最大长度为L=2465m 。
正洞风管漏风系数()()100/1/1l c P β-==1.404，(β=0.015, L=2465m) 通风机供风量Q 供=Pc ×Q ；则：正洞进口方向Q max =1.404×1105=1551.42m 3/min,取：1552m 3/min 。
出口方向：正洞通过斜井井口大功率风机送风到储风室，再由风室处设的轴流风机出口方向通风。
根据施工安排单洞掘进最大长度为L=1700m 。
风管漏风系数()()100/1/1l c P β-==1.293，(β=0.015,L=1700m)通风机供风量Q 供=Pc ×Q ；则Q max =1.293×1105=1428.8m 3/min,取：1429m 3/min 。
故所需风量为：正洞进口方向1552m3/min ；正洞出口方向1429 m3/min5、风机风压计算⑴管道阻力系数风阻系数Rf=6.5αL/D 5，摩阻系数3/00225.08m kg ==λρα 根据以前的施工经验、隧道断面以及目前常用性能稳定的风机选定通风管直径，为便于管理和维修，屏边隧道斜井通风软管统一采用取直径D=1.5m 。
管道阻力系数R f 求值见表2。
表2 管道阻力系数R f 计算表⑵管道阻力损失管道阻力损失H f =R f Q j Q i /3600+H D +H 其他式中 Q j ——通风机供风量，取设计风量，m 3/min ；Q i ——管道末端流出风量，m 3/min ；H D——隧道内阻力损失取50；H其他——其他阻力损失取60；风机设计全压H=H f=R f Q j Q i/3600+110；各洞口风机全压计算如下：进口方向通风：H max =(4.748×1552×1105)/3600＋110=2372Pa；出口方向通风：H max=(3.274×1429×1105)/3600＋110=1547Pa；故所需风压为：进口为2372Pa；出口为1547 Pa.6、风机功率计算风机功率计算公式：W=QHK/60η式中：Q—风机供风量H—风机工作风压η—风机工作效率，取80%K—功率储备系数，取1.05W出口=1429×1547×1.05/(60×η)/1000=49kW；W进口=1552×2372×1.05/(60×η)/1000=81kW；故所需风机功率为：出口49 kW；进口81kW。
经综合计算，所需条件见表3。
表3 综合计算统计表7、通风设备选择考虑到斜井井口通风机设备需满足所有通风风压和风量的要求，斜井井口单风机应满足井底总风量Q max＝1552＋1429＝2981m3/min；斜井风管漏风系数()()100/1/1lcPβ-==1.203，(β=0.015, L=1218m)通风机供风量Q供=Pc×Q；则：井底总风量Q max=1.203×2981=3586.1m3/min,取：3587m3/min。
风压为3919Pa；功率W =130kW。
风室处风机向进出口方向供风，进口应满足风量Q＝1552m3/min，风压2372Pa，功率81kW；出口应满足风量Q＝1429m3/min，风压1547Pa，功率49kW；综合考虑，斜井井口选取1台SDF(c)-NO14型号风机；进出口方向选取1台SDF（c）－NO11型号风机。
本隧道采用的风机配备见表4。
表4风机配备表8、通风管理以“合理布局，优化匹配，防漏降阻，严格管理、确保效果”二十字方针，作为施工通风管理的指导原则，强化通风管理。
建立以岗位责任制和奖惩制为核心的通风管理制度和组建专业通风班组，通风班组全面负责风机、风管的安装、管理、检查和维修，严格按照通风管理规程及操作细则组织实施。
防漏降阻措施：以长代短。
风管节长由以往的20～30m加长至50～100m，减少接头数量，即减少漏风量。
以大代小：在净空允许的条件下，尽量采用大直径风管。
截弯取直：风管安装前，先按5m间距埋设吊挂锚杆，并在杆上标出吊线位置，再将φ8mm盘条吊挂线拉直并焊固在锚杆上，而后在吊挂线上挂风管。
这样可使风管安装到达平、直、稳、紧，不弯曲、无褶皱，减少通风阻力。
加强风管的检查维修，发现破损及时粘补。
9、防尘措施隧道施工防尘采取综合治理的方案控制粉尘的产生，钻眼作业采用湿式凿岩。
装碴前必须进行喷雾、洒水；长大隧道在距掌子面30m外边墙两侧各放一台水幕降尘器，爆破前10min打开阀门，放炮30min后关闭。
水幕降尘器主要捕捉1～3μm粒径的粉尘；在掌子面后安装GC300型隧道集尘器。
隧道集尘器主要是捕捉3μm以上的粉尘；施工人员佩带防尘口罩。
附件：斜井交叉口通风布置图中铁一局五公司蒙河铁路项目部二○一一年二月六日。
