施工现场临时用电中常见通病(2)

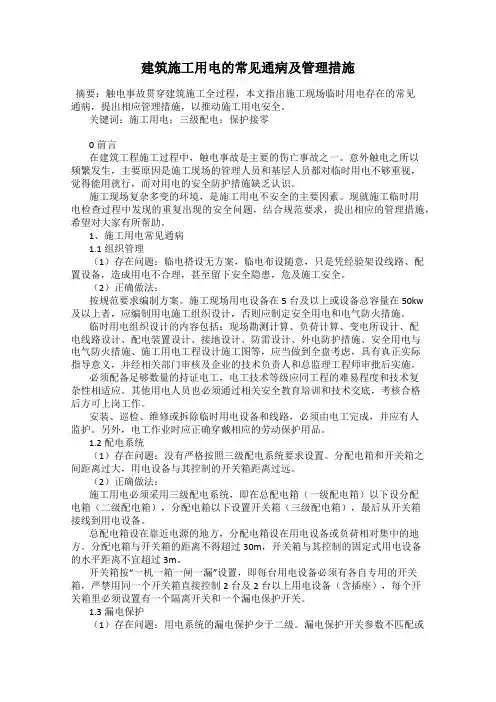

建筑施工用电的常见通病及管理措施
建筑施工用电的常见通病及管理措施摘要:触电事故贯穿建筑施工全过程,本文指出施工现场临时用电存在的常见通病,提出相应管理措施,以推动施工用电安全。
关键词:施工用电;三级配电;保护接零0前言在建筑工程施工过程中,触电事故是主要的伤亡事故之一。
意外触电之所以频繁发生,主要原因是施工现场的管理人员和基层人员都对临时用电不够重视,觉得能用就行,而对用电的安全防护措施缺乏认识。
施工现场复杂多变的环境,是施工用电不安全的主要因素。
现就施工临时用电检查过程中发现的重复出现的安全问题,结合规范要求,提出相应的管理措施,希望对大家有所帮助。
1、施工用电常见通病1.1组织管理(1)存在问题:临电搭设无方案,临电布设随意,只是凭经验架设线路、配置设备,造成用电不合理,甚至留下安全隐患,危及施工安全。
(2)正确做法:按规范要求编制方案。
施工现场用电设备在5台及以上或设备总容量在50kw 及以上者,应编制用电施工组织设计,否则应制定安全用电和电气防火措施。
临时用电组织设计的内容包括:现场勘测计算、负荷计算、变电所设计、配电线路设计、配电装置设计、接地设计、防雷设计、外电防护措施、安全用电与电气防火措施、施工用电工程设计施工图等,应当做到全盘考虑,具有真正实际指导意义,并经相关部门审核及企业的技术负责人和总监理工程师审批后实施。
必须配备足够数量的持证电工,电工技术等级应同工程的难易程度和技术复杂性相适应。
其他用电人员也必须通过相关安全教育培训和技术交底,考核合格后方可上岗工作。
安装、巡检、维修或拆除临时用电设备和线路,必须由电工完成,并应有人监护。
另外,电工作业时应正确穿戴相应的劳动保护用品。
1.2配电系统(1)存在问题:没有严格按照三级配电系统要求设置。
分配电箱和开关箱之间距离过大,用电设备与其控制的开关箱距离过远。
(2)正确做法:施工用电必须采用三级配电系统,即在总配电箱(一级配电箱)以下设分配电箱(二级配电箱),分配电箱以下设置开关箱(三级配电箱),最后从开关箱接线到用电设备。
施工临时用电的常见通病及其安全监理要点
施工临时用电的常见通病及其安全监理要点施工临时用电是指在建筑施工过程中临时设置的用电设施和设备。
由于施工现场环境复杂,且用电设备与施工作业密切相关,所以容易出现安全隐患。
下面将介绍施工临时用电的常见通病及其安全监理要点。
一、常见通病1. 电缆敷设不规范:施工现场地形复杂,电缆管道嵌入混凝土墙体前需进行精确测量,以防止走线错误、遗漏或浪费等情况。
同时,应保证电缆敷设的安全距离,避免与其他管线交叉或挤压。
2. 路径不清晰:临时用电线路应按照规定设定明确的线路路径,以便监理人员、使用人员和施工人员能够清楚识别。
同时,需要设立明确的警示标识,避免误触或损坏。
3. 线路连接不牢固:施工现场的用电设备较多,线路连接常常频繁更换和移动。
而线路连接不牢固会导致线路松动、断裂等情况的发生,进而引发火灾和触电等安全事故。
4. 过载和短路:施工现场对电力需求大,容易导致过载和短路。
例如,临时用电设备功率过大、电缆截面过小、用电负荷过大等,都会导致过载和短路,造成设备烧坏、安全隐患等问题。
5. 地址混乱:施工现场容易出现地址不明确、临时用电设备杂乱无序的情况。
这样会给监理人员、使用人员和施工人员带来困扰,也会增加施工现场的安全风险。
二、安全监理要点1. 施工现场安全管理:监理人员应制定并严格执行施工现场安全管理制度,加强对现场人员的安全教育,确保每个人都了解施工临时用电的风险和安全操作规程。
2. 用电设备的选择与安装:监理人员应根据施工现场的需求和用电负荷选择合适的临时用电设备,并确保设备符合国家安全标准。
安装时应按照规范进行操作,避免安装错误和不牢固等情况。
3. 线路敷设与连接:监理人员应监督电缆的敷设工作,确保敷设路径清晰,并按照规范进行敷设,避免交叉、挤压和损坏等情况。
同时,对线路连接进行检查,确保连接牢固可靠。
4. 用电负荷控制与过载保护:监理人员应合理安排用电负荷,避免过载情况的发生。
对于临时用电设备,应安装过载保护器和漏电保护器,及时检修和更换老化的设备,确保安全可靠。
工地临时用电临时用电部分通病
通病1:配电箱周围堆放过多材料,通行不便,不利于操作。
危害:发生紧急情况时,通行不便,不能及时断开电源;维修人员不利于操作。
预防:配电箱周围不准堆放材料,尤其是易燃物。
材料堆放要远离配电箱3米以上,并且要有畅通的通道。
通病2:使用国家明文淘汰的塑料闸刀开关(HK8)。
危害:受热容易融化,绝缘性能差,容易破碎等。
预防:配电箱选购或配备时,禁止使用这种开关;在后期维修时,不要使用这种开关。
通病3:高压线下搭设临时板房。
危害:搭设板房时容易触电;恶劣天气容易造成线路摇摆,打火或线路断裂;高压线会产生强磁场,对人体有害;高压线在阴雨天与房屋产生电弧,容易造成电击。
预防:临设规划时就要避开高压线,严禁在高压线下建房屋、操作棚、加工厂等。
通病4:临时电缆乱托乱拽,拖地乱拉乱扯。
危害:电缆容易磨损、接地、漏电,造成跳闸、触电。
预防:室外电缆尽量埋设,无法埋设以及室内电缆要架设起来,架设高度要不低于2.5米,过路电缆要设置限高杆。
通病5:开关箱不符合要求,一闸多机,有的还接在空开上端头,起不到保护作用。
危害:一闸多机会造成一台设备或线路出故障,影响多台设备运行,而且容易造成误动作;接线混乱会造成线路及设备有故障时,没有开关和漏保的保护,对上一级负荷开关产生影响,因上一级开关脱扣电流较大,容易造成线路烧毁等事故,还容易造成火灾。
预防:严格按照规定配备开关箱,严格按要求接线,专职电工管理。
通病6:用四芯电缆外补一根电线代替五芯电缆。
危害:外补电线容易受机械损伤、破损等,造成漏电或影响地线作用。
预防:严格采用五芯电缆,只有不用零线的三相电设备才可以用四芯电缆。
通病7:使用国家明文禁止的倒顺开关。
危害:因倒顺开关内各相线触电距离太近,又没有灭弧罩,结构紧凑导致触电距外壳(铁质)距离太小,外壳又容易变形,非常容易造成短路、外壳连电的故障,造成触电。
预防:严禁使用倒顺开关,按规定配置开关箱。
通病8:电缆与设备架体、脚手架等钢制结构直接连接,无绝缘措施。
2024年施工临时用电的常见通病及其安全监理要点
2024年施工临时用电的常见通病及其安全监理要点施工现场临时用电常见通病:
1. 电缆乱堆乱放,容易绞损、磨损、接触不良;
2. 电缆接头连接不牢固;
3. 电线负荷过大,超过额定负载;
4. 电缆敷设不规范,交叉敷设、绕路敷设等;
5. 使用老化、损坏的电源插座和电线;
6. 没有专门的电气设备接地;
7. 临时线路随意增加或拆除,没有及时更新画图和标识。
安全监理要点:
1. 按照电线电缆的使用规范进行合理的敷设和接线;
2. 使用新的、合格的电缆和插座,并定期检查电线电缆的外观和接头连接情况;
3. 合理安排和分配电缆负荷,避免超过额定负载;
4. 严禁交叉敷设、绕路敷设等,保证电线电缆的敷设规范;
5. 定期检查和更换老化、损坏的电源插座和电线,并进行规范的维修和更换;
6. 要求施工单位进行专门的电气设备接地,确保施工现场的电气安全;
7. 做好施工现场临时线路的管理,及时更新画图和标识,并禁止随意增加或拆除临时线路。
这些要点可以作为参考,根据具体情况进行调整和执行,确保施工现场临时用电的安全。
施工现场临时用电的安全通病及对策
施工现场临时用电的安全通病及对策摘要:随着我国科技水平的不断提高,我国现场施工的过程中多采用机械化施工,因此,施工的现场的临时用电显得非常重要,但施工现场临时用电也存在着许多安全隐患的问题,本文主要是对施工现场临时用电中的安全通病进行介绍,并提出了相关地对策,希望能够减少事故地发生。
关键词:施工;临时用电;安全;通病随着我国科技的不断发展与进步,在建筑施工时多采用机械化进行施工,提高了的建筑单位的施工效率,但是也由此带来了较多的安全隐患。
建筑过程中使用的机械设备大对数是由电作为主要能源,施工现场的建筑人员与机械设备接触的时间也越来越多,而施工人员对安全用电的知识也不够了解,在使用机械设备的过程中操作也不够规范等因素,都使得施工人员频发触电事故,这也是建筑施工过程中最为常见的一种事故。
因此,本文主要针对施工现场中临时用电的安全通病进行介绍,并提出了合理的改进意见,希望能够减少用电事故的发生。
一、施工现场中临时用电的安全通病(一)用电操作不规范通常情况下,我国在建筑工地中都不会配备专业的电工,多数是由一些不专业的人员兼职从事电工作业,这些人员并没有专业的用电知识理论,至能够是凭着自己的多年的工作经验进行工作。
施工单位也不会从事电工作业的人员进行培训,这也使得施工现场中的电工作业人员的理论知识相对较少,同时也没有较高的安全意识。
在实际的工作中,不能够按照相关规定设置用电线路,保护措施也没有做到位以及操作不规范等等都是施工现场临时用电存在的问题。
另外,临时用电的工作人员找操作的过程中,没有进行施工组织设计,就会缺少用电负荷计算和线路图,从而导致实际施工现象与设计图不符合的现象,施工用电指导形同虚设,对工程并没有起到相关地作用。
(二)漏电保护系统不安全漏电系统保护地不安全也是导致施工现场用电事故发生的原因之一。
在建筑施工现场,用电系统漏电保护装置不健全是施工现场中普遍存在的现象,例如,在漏电保护器设置的过程中,不能够按照“总配电箱-分配电箱-开关箱”形成的三级配电两级保护的设置,而是多台机械共同使用一个开关箱。

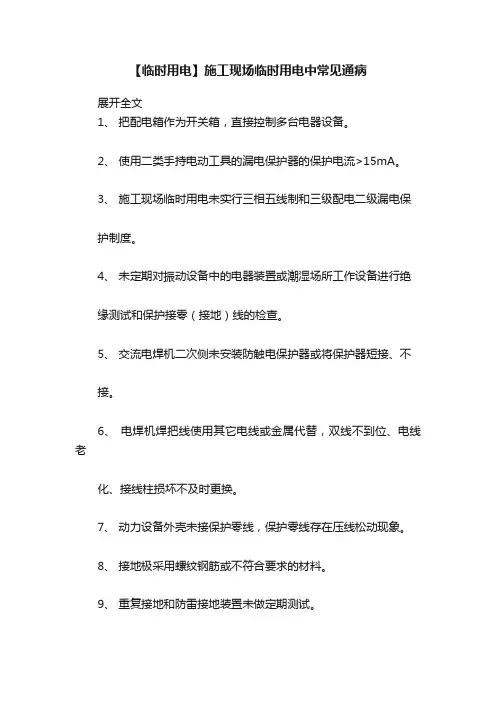

【临时用电】施工现场临时用电中常见通病
【临时用电】施工现场临时用电中常见通病展开全文1、把配电箱作为开关箱,直接控制多台电器设备。
2、使用二类手持电动工具的漏电保护器的保护电流>15mA。
3、施工现场临时用电未实行三相五线制和三级配电二级漏电保护制度。
4、未定期对振动设备中的电器装置或潮湿场所工作设备进行绝缘测试和保护接零(接地)线的检查。
5、交流电焊机二次侧未安装防触电保护器或将保护器短接、不接。
6、电焊机焊把线使用其它电线或金属代替,双线不到位、电线老化、接线柱损坏不及时更换。
7、动力设备外壳未接保护零线,保护零线存在压线松动现象。
8、接地极采用螺纹钢筋或不符合要求的材料。
9、重复接地和防雷接地装置未做定期测试。
10、电器设备金属外壳没有做接地保护。
11、配电箱与开关箱的连接只接电源线,未接保护零线或随便缠绕在PE端子上。
12、保护零线未使用双色线而用其它颜色的电线代替。
13、金属外壳的手持电动工具在潮湿雨天或金属架构的施工现场上使用。
14、配电箱和开关箱选择的漏电开关过大,与被保护电动设备的电流不匹配。
配电箱与开关箱之间距离超过30米规定要求。
15、电缆或电线没有按要求采用绝缘瓷瓶和穿管进行敷设。
有的满地乱拉乱放,有的用铁丝直接绑扎在钢管脚手架上进行固定。
16、使用不合格灯具和二芯BV线和麻花电线,灯具支架使用木制品。
17、在露天使用无防雨、防漏点的电源插座和没有门、质量差的手提开关箱。
18、电器用电设备的保护接零串接或不接。
19、现场加工机械所使用的开关失灵、电线破损、不及时更换、维修、照常使用。
20、项目部没有专职临时用电管理人员,使用水电专业队人员兼职,各项用电安全管理存在疏忽,资料不完善。
21、动力和照明合用一个开关箱或一个漏电保护器。
22、配电箱设置周边无安全通道和空间,开关箱乱放乱摆。
23、电缆电线通过运输道路、作业道路、没有采用地下穿管铺设和其它保护措施。
24、项目部生活区宿舍用电不规范,存在私拉乱接电源插座并放置床铺上,冬季使用电褥子,电炉子取暖,夏天使用小吊扇,做水使用热得快。
临时用电质量通病及其防治措施
临时用电质量通病及其防治措施随着我国经济的快速发展,各类建筑工程项目的建设规模不断扩大,施工现场临时用电的需求也随之增加。
然而,在实际施工过程中,临时用电的质量问题却成为了一个不容忽视的安全隐患。
本文将针对临时用电质量的常见通病及其防治措施进行探讨,以期提高施工现场临时用电的安全性和可靠性。
一、临时用电质量的常见通病1. 电缆线路敷设不规范在施工现场,电缆线路的敷设是临时用电工程的基础工作。
然而,在实际施工过程中,电缆线路的敷设往往存在不规范的现象。
例如,电缆线路未按照规定采用埋地敷设,而是随意架空敷设;电缆线路的间距、弯曲半径不符合规定;电缆线路的固定、保护措施不到位等。
这些问题都可能导致电缆线路受损,影响临时用电的安全性和可靠性。
2. 配电箱设置不合理配电箱是施工现场临时用电系统的重要组成部分,其设置是否合理直接影响到临时用电的安全性和稳定性。
然而,在实际施工过程中,配电箱的设置往往存在不合理的现象。
例如,配电箱的设置位置不当,未远离易燃、易爆、腐蚀性物品;配电箱的容量、防护等级不符合规定;配电箱的进线、出线不符合规定等。
这些问题都可能导致配电箱无法正常工作,甚至引发安全事故。
3. 用电设备管理不善施工现场的用电设备种类繁多,包括电动工具、照明设备、动力设备等。
然而,在实际施工过程中,用电设备的管理往往存在不善的现象。
例如,用电设备的绝缘性能不良,存在漏电、短路等安全隐患;用电设备的保护装置不符合规定;用电设备的操作人员缺乏必要的培训和资质等。
这些问题都可能导致用电设备故障,甚至引发安全事故。
4. 用电档案管理不规范用电档案是施工现场临时用电工程的重要资料,包括用电设备的配置、线路敷设、配电箱设置等方面的资料。
然而,在实际施工过程中,用电档案的管理往往存在不规范的现象。
例如,用电档案资料不齐全,无法全面反映临时用电工程的实际情况;用电档案资料的更新不及时,无法反映临时用电工程的变更情况;用电档案资料的管理不规范,无法保证用电档案资料的安全和保密等。
施工临时用电的常见通病及其安全监理要点
施工临时用电的常见通病及其安全监理要点施工临时用电是在建筑施工过程中使用的临时电力供应系统。
由于施工临时用电存在一定的危险性,因此需要采取一系列的安全措施进行监理。
以下是施工临时用电的常见通病以及安全监理要点的详细介绍。
一、常见通病:1. 临时电源未经验收:在施工临时用电前,应由电力部门进行临时电源验收。
但是在实际工程中,有些单位为了节省时间和费用,未进行验收就直接投入使用,这就存在临时电源设施未达到规定要求的问题。
2. 电缆悬挂不合格:电缆悬挂不合格在施工现场经常能够看到。
常见的问题有:电缆悬挂高度不够,直接悬挂在压力管道、水管、燃气管道的上方,无明显的警示标识等。
3. 电缆长度不合理:电缆过长容易造成继电器的长时间工作,增加了继电器的负担。
当电缆过短时,容易导致连接头受到拉拽,从而影响施工工作的正常进行。
4. 安全措施缺失:施工现场的安全措施缺失也是常见的通病。
比如,未设置安全开关或安全阀,未进行防护装置安装等。
5. 电路设计问题:电路设计问题会导致施工临时用电的运行不稳定,容易引发火灾等事故。
常见的设计问题包括:导线面积过小,线路容量过负荷,线路集中放置等。
二、安全监理要点:1. 临时电源验收:在施工临时用电前,应进行临时电源设施的验收。
验收内容包括电源设施的安全性、可靠性、完整性等方面。
验收合格后才能投入使用。
2. 电缆悬挂要求:电缆应悬挂在专用钢管或专用支架上,悬挂高度应符合规定要求。
在有压力管道、水管、燃气管道的地方,电缆应采取穿管或其他隔离措施。
3. 电缆长度合理:在施工现场,应根据实际需要合理规划电缆的长度,避免电缆过长或过短的情况出现。
同时,还应做好电缆的保护工作,防止连接头受到拉拽。
4. 安全措施完善:在施工现场,应对临时用电进行全面的安全措施设计和安装。
例如,应设置安全开关、安全阀等安全装置,为施工人员提供安全防护。
5. 电路设计合理:对于施工临时用电的电路设计,应考虑到实际工程的需要,合理确定导线面积,控制线路容量负荷。
施工临时用电的常见通病及其安全监理要点模版(3篇)
施工临时用电的常见通病及其安全监理要点模版施工临时用电是指在建筑物施工过程中,为满足施工工艺需要,临时设置的用电设备和线路。
由于施工临时用电涉及高负荷、大容量、高温、高湿等特殊环境条件,存在较大的安全隐患。
因此,在进行施工临时用电时,必须进行严格的安全监理和管理,以确保施工现场的安全稳定运行。
本文将重点介绍施工临时用电的常见通病及其安全监理要点,并提供了一个模版,供参考。
一、施工临时用电的常见通病1. 电气设备的选择不当。
施工现场常见的电气设备包括发电机、配电箱、电缆、插座等。
如果选择不当,可能导致容量不足、品质不合格等问题,影响安全使用。
2. 电缆铺设不规范。
电缆铺设不规范可能导致电缆过长、曲折有损伤等问题,增加电缆的电阻、电压降导致线路进线电压下降,影响设备正常运行。
3. 电缆连接不牢固。
电缆连接不牢固可能引起电压不稳定、发热、火花飞溅等问题,增加火灾事故的风险。
4. 用电线路超负荷使用。
用电线路超负荷使用可能导致线路过载、电缆过热、短路火灾等问题,对设备和人员安全造成威胁。
5. 未进行漏电保护措施。
在施工现场,由于用电设备较多且使用环境特殊,漏电风险较高。
如果未进行漏电保护措施,可能导致漏电引起触电事故或火灾。
6. 地面绝缘不良。
在施工现场,地面绝缘不良可能导致电气设备和人体接触产生电击危险。
7. 未设置有效的接地保护。
地线的接地问题是临时用电最常见的问题之一。
如果接地不良或未接地,可能导致电击危险。
二、施工临时用电的安全监理要点模版1. 施工临时用电设备的选择和验收。
(1)根据施工现场的实际需求,合理选择发电机、配电箱、电缆等用电设备。
对购买的设备,进行验收,确保设备质量合格。
(2)发电机的运行必须稳定,可以满足施工现场的实际需求。
发电机应具备过载保护、漏电保护等功能。
(3)配电箱应具备过载保护、漏电保护、温度保护等功能。
确保配电箱的容量适宜,能够满足施工现场的用电需求。
2. 施工临时用电线路的布置和保护。
2023年施工临时用电的常见通病及其安全监理要点
2023年施工临时用电的常见通病及其安全监理要点一、引言随着建筑行业的发展,施工现场的临时用电已经成为施工过程中不可或缺的一部分。
然而,由于临时用电的特殊性,常常存在各种安全隐患和通病。
本文将针对2023年施工临时用电的常见通病进行分析,并提出相应的安全监理要点,以期确保施工现场的电力供应安全可靠。
二、常见通病分析1. 电缆堆放不整齐施工现场常常会因为临时用电而需要大量的电缆,但是由于工地状况复杂,电缆堆放不整齐是一个普遍存在的问题。
电缆堆放不整齐会导致电缆缠绕、横跨通道以及被车辆碾压等问题,从而增加了电缆的损坏风险,甚至可能导致触电事故的发生。
2. 临时配电箱安装不规范临时配电箱是施工现场临时用电的核心装置,但是经常会出现安装不规范的情况。
安装不规范包括:配电箱接地不牢固、配电箱的漏电保护器设置不正确、配电箱的接线松动等等。
这些问题都会增加电气事故的风险。
3. 漏电保护装置不可靠在施工现场,漏电保护装置的可靠性至关重要,但是由于施工现场环境复杂,很容易出现漏电保护装置误动作或者失灵的情况。
这样会造成不必要的停电,或者丧失了保护作用,增加了人员触电的风险。
4. 电缆插头接触不良电缆插头处是电力传输的关键部位,但是由于施工现场的特殊环境,很容易出现电缆插头接触不良的情况。
接触不良会导致电流传输不畅,甚至引发火灾等严重后果。
三、安全监理要点1. 电缆堆放管理在施工前期,安排专人负责电缆堆放的管理,确保电缆堆放整齐、有序,避免电缆之间的纠缠。
同时,要做好电缆的保护工作,防止被车辆碾压和损坏。
2. 临时配电箱安装验收在临时配电箱的安装过程中,配电箱的接线、接地、漏电保护器等要求均应符合电力行业的相关标准和规范。
安装完成后,要进行验收并记录,确保临时配电箱的安装质量和可靠性。
3. 漏电保护装置的测试与维护为了确保漏电保护装置的可靠性,应定期对漏电保护器进行测试和维护。
测试可以通过专业的测试仪器进行,维护包括漏电保护器的清洁和松动部位的检查。
施工临时用电常见通病及防止措施
施工临时用电常见通病及防止措施第一篇:施工临时用电常见通病及防止措施施工临时用电常见通病及防止措施一、施工临时用电常见通病:1、把配电箱作为开关箱,直接控制多台电器设备2、使用二类手持电动工具的漏电保护器的保护电流大于15mA3、施工现场临时用电未实行三相五线制和三级配电二级保护制4、未定期对振动设备中的电器装置或潮湿场所工作设备进行绝缘测试和保护接地(零)线的检查5、交流电焊机不装二次空载降压保护器或嫌麻烦而将保护器短接后使用,起不到保护作用。
6、动力设备保护接地(零线)未按要求接在接地专用的接地接线柱(螺丝)或另接在其他设备的外壳作为重复接地。
7、接地极采用螺纹钢筋或截面小于规定8、接地和防雷装置未作定期测试9、电器设备金属外壳未作接地保护10、保护接地(零)线采用多股铜芯线时,连接不规范,随便缠绕在接头上11、一类手持电动工具直接在露天、潮湿或金属构架的施工场所上使用。
12、配电箱和开关箱的熔断器或漏电保护器不匹配,有的相距超过规定要求。
13、电缆或电线未按要求采用绝缘瓷瓶和穿管敷设,有的满地乱拖乱放,有的用铁丝直接绑扎在钢管脚手架等处上进行固定。
14、施工临时用电超过五台或总容量在50KW以上者,未编制施工临时用电组织设计或专项施工技术措施方案。
15、配、用电无专人管理、无停送电挂警示牌、无定期检查维护等完善的制度和手续16、动力和照明合用一组熔断器和开关17、配电箱设置处无安全通道和空间,开关箱顺地乱放乱摆18、重复接地线上串接或并接多根接地线或进行对接、缠接等19、在露天使用的电源插座无防雨、无防护措施等20、对失灵的开关、破旧的导线、存在隐患的设备等不更换、不维修、照常使用21、电缆电线通过运输道路、作业通道没有采用地下穿管敷设和采用其他有效的保护措施。
二、通病产生的原因分析:1、不规范——对存在的常见通病进行分析,突出一点就是随意性、凑合性。
有的电工不按照有关的技术规范和措施及要求去做,只要能用上电就行了。
施工现场临时用电存在的安全通病及解决方法(2)
施工现场临时用电存在的安全通病及解决方法(2)三、一个开关多路接线规程规定“一机一闸一漏一箱”,一个开关只能控制一台用电设备。
但是施工现场的配电箱经常出现一个开关下接多条电缆的现象,手持式电动工具“多机”接“一闸”的现象尤为严重。
每台用电设备前端的开关是根据这台设备的额定容量(额定电源)来选择的。
“多机”接“一闸”(含“一漏”)的主要弊病是:“多机”中的设备有的运行,有的停机,对于运行的设备,“一闸”无法对它们起着短路、过电流等保护作用,影响保护效果;同时,一台设备由于故障引起开关动作,影响到设备的正常运行;另外,对于停机的设备,“一闸”处于关电状态,容易引起停机设备误动作,或者维修人员无法对停机设备及其线路进行检修。
四、电线电缆拖地敷设《规范》规定:“电缆干线应采用埋地或架空敷设,严禁沿地面明设”,建设工程施工用电的电缆敷设,可以架空,也可以埋地(或穿管),但是不允许拖地。
而在实际上,施工现场电缆拖地的现象经常是随处可见,尤其是工程到了装修阶段:粉刷现场太暗,临时照明电缆拖地;切割墙面开凿管沟,切割机电缆拖地;焊接构件、接地件,焊机一次电缆拖地;更有甚者,一些电动工具经常使用塑料软线拖地敷设……这些电缆拖地,不管日晒淋,任凭人踩车压,漏电、触电事故时有发生。
以上是建设项目施工现场临时用电经常出现的几个通病和顽疾。
有的虽经多次检查和整改,但却是屡治屡犯,常发不断。
笔者认为,应该从以下四点进行综合治理。
一、配硬件配备必要的电气设备、材料和电气维护工人是临时用电安全的必要基础。
配电箱的回路数应该满足各用电器的使用需要,不够的应该配足;配电线路必须采用5芯皮线或电缆,动力线路应该4芯电缆,带金属外壳的照明线路必须采用3芯电缆,施工企业应该按照要求配备必要性的电线电缆;施工现场应该备用一定数量常用规格的漏电保护开关,一经发现失灵,可以及时更换;电气维修人员的不足是造成操作工人自行接线的主要原因,因此应该按照临时用电施工组织设计要求,配备专职的电管人员和执证上岗的电工……2002年11月开始实施的《中华人民共和国安全生产法》规定:“生产经营单位应当具备的安全生产条件所必需的资金投入,由生产经营单位的决策机构、主要负责人或者个人经营的投资人予以保证,并对由于安全生产所必需的资金投入不足导致的后果承担责任。
建筑工地临电常见通病
建筑工地临电常见通病一、保护接零(地)部分:1.未采用TN-S系统,TN-S系统中PE线未做重复接地;重复接地位置、数量、接地电阻、接地体不符合要求;配电箱(开关箱)内未设置PE先端子排;PE线未与配电箱箱体、箱门、二层板、控制设备金属外壳连接;配电装置和电动机械的PE线(支线)未采用绝缘多股铜线。
2.保护零线(PE线)引出点不正确;保护零线材质、截面不符合要求;保护零线有断开处;保护零线颜色不是绿/黄双色;PE线与N线混接;PE线未采用绝缘导线。
二、供电系统及配电装置:1.现场配电系统未采用三级配电、部分设备直接从分配电箱供电2.配电箱、开关箱内未设置隔离开关,一个开关箱为多台设备配电,‘违反“一机、一闸、一漏、一箱”原则。
3.出入箱体电线混乱,未穿管防护,箱内导线绝缘色不符合要求。
4.配电箱、开关箱内未设置N线端子板和PE线端子板;N线端子板与箱体有电气连接;PE线端子排与箱体绝缘。
4.不符合“两级保护”要求,开关箱、总配电箱未装设漏电保护器;漏电保护器极数和控制线路线数不一致,四极漏电保护器不接“N”线。
5.开关箱、配电箱标识不清,无门、锁,无防雨措施。
6.开关箱、配电箱周围环境较乱,堆料较多,不便操作。
7.开关箱、配电箱高度不足,不便操作,开关箱距用电设备的水平距离大于3米。
三、配电线路部分:1.施工现场线路敷设不符合规范要求,随地拖拉,未采取任何绝缘防护措施沿脚手架、钢筋等其他金属材料上敷设。
2.现场线路应采用五芯电缆而未采用五芯电缆,利用四芯电缆外加一根导线作五芯电缆使用3.电缆(导线)接头处绝缘处理不符合规范要求或未进行绝缘包扎。
4.架空线路采用的架空装置不符合规范要求5.埋地电缆的选材、埋置方法、埋置深度不符合规范要求。
四、用电设备:1.机械设备未设置专用开关箱,采用机械设备自带的控制开关代替开关箱,或直接从分配电箱配电。
2.塔吊未设置防雷接地或重复接地,30m以上塔吊未装设红色警示灯3.机械设备未连接PE线,潮湿场所使用的电气设备漏电保护器参数选择不符合规范要求4.电焊机的二次线随地拖拉、破损,一次线、二次线类型、长度不符合规范要求,电焊机接线端子无防护罩。
施工现场临时用电安全通病与规范要求
施工现场临时用电安全通病与规范要求一、接地与接零部分 (1)二、配电箱、开关箱部分 (2)三、外电部分 (5)四、配电线路部分 (7)五、照明部分 (8)六、电焊机、手持电动工具 (9)一、接地与接零部分(1)安全通病:专用变压器供电时TN-S接零保护系统接线错误。
规范要求:在施工现场专用变压器的供电的TN-S接零保护系统中,电气设备的金属外壳必须与保护零线连接。
保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。
(2)安全通病:三相四线供电时局部TN-S接零保护系统接线错误。
规范要求:施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致。
不得一部分设备做保护接零,另一部分设备做保护接地。
采用TN系统做保护接零时,工作零线(N 线)必须通过总漏电保护器,保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处,引出形成局部TN-S接零保护系统。
(3)安全通病:重复接地没有使用多股双色绝缘铜芯线,接地随意、连接不牢固。
规范要求:配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线。
手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。
(4)安全通病:接地、接零采用铝导体做接地体或地下接地线,接地体使用螺纹钢。
规范要求:每一接地装置的接地线应采用2根以上导体,在不同点与接地体做电气连接。
不得采用铝导体做接地体或地下接地线。
垂直接地体宜采用角钢、钢管或光面圆钢,不得采用螺纹钢。
(5)安全通病:用电设备金属外壳未做接零保护。
规范要求:电气设备的金属外壳必须与保护零线连接。
(6)安全通病:做防雷接地机械上的电气设备,所连接的PE线未同时做重复接地。
规范要求:做防雷接地机械上的电气设备,所连接的PE 线必须同时做重复接地,同一台机械电气设备的重复接地和机械的防雷接地可用同一接地体,但接地电阻应符合重复接地电阻值的要求。
施工现场临时用电的安全通病及对策
施工现场临时用电的安全通病及对策作者:张广强来源:《科技创新导报》 2014年第20期张广强(中铁建工集团有限公司深圳分公司深圳 518052)摘要:施工现场临时用电的不规范导致用电事故频发,该文通过对一些临时用电存在的问题的列举,提出相应的解决措施,以减少触电事故的发生关键词:临时用电施工现场安全问题解决措施中图分类号:TU714 文献标识码:A 文章编号:1674-098X(2014)07(b)-0081-01随着近年来建筑施工现场临时用电设备的增加,临时用电存在不同程度的安全问题,经常会发生一些用电安全事故。
据建设部发布的年度《全国建筑施工安全生产形势分析报告》显示,触电、高处坠落、物体打击、机械伤害、坍塌等五类事故为施工现场高发事故,其中由触电引发的事故频繁发生。
其主要原因是不重视安全防护措施,未按国家有关规定进行设计安装。
当然这也与工人安全用电意识淡薄、安全用电知识和技能水平低,建筑工地的环境复杂多变有关。
1 施工现场中临时用电存在的安全问题1.1 用电操作不规范工地没有配备专业电工,从事电工作业的人员对安全用电理论知识了解较少,在施工现场,只是靠操作经验完成工作。
此外,施工企业没有对从事电工作业人员进行专业知识技能的培训,导致他们安全意识淡薄,不按规范设置用电线路和保护措施,进行作业时没有必要的保护措施,不遵守操作规程。
此外,临时用电工程无施工组织设计。
即使有,也没有负荷计算和线路图,有的和施工现场实际不符,对施工用电起不到指导作用。
1.2 漏电保护系统用电系统漏电保护设置不健全,不正确,少于二级。
接地(零)保护不完善,在同一个施工场地、变压器供电时接地(零)保护使用混乱。
漏电保护器不按“总配电箱-分配电箱-开关箱”形成三级配电两级保护进行设置,多台设备使用同一个开关箱。
漏电保护器参数不匹配、动作失灵,并且在安装中靠近电源一侧,形成安全隐患。
1.3 三级配电系统配电系统未按“总配电箱(或配电柜)—分配电箱—开关箱”方式设置成三级配电。
施工临时用电的常见通病及其安全监理要点(二篇)
施工临时用电的常见通病及其安全监理要点施工临时用电是在工地施工期间为了满足施工所需的电力供应而设置的临时用电设备。
然而,由于施工环境的特殊性,施工临时用电存在一些常见的通病,这些问题可能会导致电气安全事故的发生。
为了确保施工现场的电气安全,需要进行安全监理。
本文将探讨施工临时用电的常见通病以及相应的安全监理要点。
一、电线和电缆敷设不规范电线和电缆敷设不规范是施工临时用电常见的通病之一。
通常,电线和电缆应该符合国家标准的规定并经过合理计算确定截面积。
此外,电线和电缆的敷设应该保证线路的安全性和整洁度。
然而,在实际施工中,有时会出现电线和电缆敷设不规范的情况,如电线交叉敷设、电缆未固定和未保护等。
针对电线和电缆敷设不规范的问题,安全监理应关注以下要点:1. 检查电线和电缆是否按照规定敷设,是否存在交叉敷设的情况,是否存在受压、受弯的情况。
2. 检查电线和电缆是否经过固定和保护,确保其在使用过程中不会受到外界损坏。
3. 检查敷设电线和电缆的线管是否达到规定的标准,线管的管径和材质是否符合要求。
二、电气设备安装不稳固电气设备安装不稳固是施工临时用电常见的通病之二。
电气设备安装不稳固可能导致设备的摇晃和脱落,从而造成电线短路、电器触电等安全事故。
在施工现场,电气设备通常需要经常移动和拆装,因此设备的安装稳固性尤为重要。
对于电气设备安装不稳固的问题,安全监理应关注以下要点:1. 检查设备的固定和支撑结构是否稳固可靠,是否满足设备的工作要求。
2. 检查设备是否存在摇晃和脱落的现象,是否需要加固或更换设备安装部件。
3. 检查设备的电源线是否固定良好,线缆是否经过保护以防止其被人为破坏。
三、临时用电线路绝缘不良临时用电线路绝缘不良是施工临时用电常见的通病之三。
线路绝缘不良可能会导致漏电和触电事故的发生。
在施工现场,由于人员和机械设备密集,线路绝缘的质量尤为重要。
对于临时用电线路绝缘不良的问题,安全监理应关注以下要点:1. 检查临时用电线路的绝缘是否符合标准要求,是否存在破损、老化和磨损的情况。
现场临时用电通病问题
保护接零与重复接地问题(未作保护接 零)
15
照明用电问题(直接将电源线绑扎在金 属结构上)
16
照明用电问题(接头未处理)
17
其他用电问题(用线轴带动电焊机)
18
其他用电问题(电焊机二次线未正确使用)
19
其他用电问题(线轴插座、漏保损坏)
20
其他用电问题(非电工私拉乱接电源)
21
其他用电问题(操作时未按规定正确使用劳 动保护用品如工作服、手套绝、缘鞋)
现场临时用电通病问题
1
2、电源线问题(过轨道无防护措施)
2
电源线问题(电源线布设未与金属物隔离)
3
电源线问题(临时布线后未做处理)
4
电源线问题(普 遍现象)
5
电源箱问题(插座盖损坏)
6
电源箱问题(用电设备接在漏电开关的电源侧)
7
电源箱问题(拉闸断电未按顺序操作,应先 拉分开关,后拉总闸)
49
不是同时断开电源所有极的隔离电器
50
漏电保护器的漏电动作电流是不能随意变更的,需要变 更时,必须经过电气工程技术人员计算,到生产厂家5重1 新设定,保证线路正常运转。
漏电保护器在每天使用前应实验一次,每月进行检测、 校验一次,由专职电工负责进行,并做好记录。 52
《规范》没有要求漏电保护器使用透明可见的产品, 他不能代替分断时具有可见分断点隔离开关。 53
在总配电箱或总电源处的工作零端子排和保护零端子排 之间,必须做电气联接,形成TN—S接零保护系统。38
开关箱与固定式用电设备的水平距离不大于3m。 39
开关箱不能放置地面、应有防雨措施,箱体周围 杂物多,操作不便。
开关箱与固定用电设备不大于3m。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于《施工现场临时用电常见通病》排查的通知
为了进一步加强五公司施工现场临时用电安全管理,施工管理处对施工现场临时用电中的常见通病进行了总结,以便指导各项目部对施工现场临时用电的安全管理工作。
常见的通病主要是以下方面:
1、把配电箱作为开关箱,直接控制多台电器设备。
2 、使用二类手持电动工具的漏电保护器的保护电流>15mA 。
3、施工现场临时用电未实行三相五线制和三级配电二级漏电保
护制度。
4 、未定期对振动设备中的电器装置或潮湿场所工作设备进行绝
缘测试和保护接零(接地)线的检查。
5、交流电焊机二次侧未安装防触电保护器或将保护器短接、不
接。
6、电焊机焊把线使用其它电线或金属代替,双线不到位、电线老
化、接线柱损坏不及时更换。
7 、动力设备外壳未接保护零线,保护零线存在压线松动现象。
8、接地极采用螺纹钢筋或不符合要求的材料。
9、重复接地和防雷接地装置未做定期测试。
10、电器设备金属外壳没有做接地保护。
11、配电箱与开关箱的连接只接电源线,未接保护零线或随便缠绕
在PE 端子上
12、保护零线未使用双色线而用其它颜色的电线代替。
13、金属外壳的手持电动工具在潮湿雨天或金属架构的施工现场
上使用。
14、配电箱和开关箱选择的漏电开关过大,与被保护电动设备的
电流不匹配。
配电箱与开关箱之间距离超过30 米规定要求。
15、电缆或电线没有按要求采用绝缘瓷瓶和穿管进行敷设。
有的
满地乱拉乱放,有的用铁丝直接绑扎在钢管脚手架上进行固定。
16、使用不合格灯具和二芯BV线和麻花电线,灯具支架使用木制
品。
17、在露天使用无防雨、防漏点的电源插座和没有门、质量差
的手提开关箱。
18、电器用电设备的保护接零串接或不接。
19、现场加工机械所使用的开关失灵、电线破损、不及时更换、
维修、照常使用。
20、项目部没有专职临时用电管理人员,使用水电专业队人员兼
职,各项用电安全管理存在疏忽,资料不完善。
21 、动力和照明合用一个开关箱或一个漏电保护器。
22、配电箱设置周边无安全通道和空间,开关箱乱放乱摆。
23、电缆电线通过运输道路、作业道路、没有采用地下穿管铺
设和其它保护措施。
24、项目部生活区宿舍用电不规范,存在私拉乱接电源插座并放
置床铺上,冬季使用电褥子,电炉子取暖,夏天使用小吊扇,做水
使用热得快。
以上都是规范要求严禁使用的。
25、深基坑及地下潮湿管道使用高压照明。
26 、配电箱380V 漏电开关接220V 用电设备不匹配,误动作或
不动作。
27、电工不配备个人防护绝缘用品。
28、临时用电超过五台或总容量在50KW 以上者,未编制施工临
时用电组织设计或专项施工技术措施方案。
29 、物料提升机、电动吊篮的极限开关应安装 2 个,有的只安装
一个或失灵。
30、木工电刨电锯使用手柄开关或倒顺开关。
31 、开关箱内220v 与380v 电源混用。
32、电缆电线在钢架子管上绑扎、固定。
33、照明灯具的金属外壳不作接零保护。
34、插座上不用插头,导线直接接到插座上。
35、低压变压器放在室外日晒、雨淋、风吹、无防护措施。
36、灯具开关控制零线,螺口灯头接线颠倒。
37、钢筋机械、木工机械在露天使用。
无防雨防砸措施,直接与
配电箱连接,随意性强。
38、配电箱、开关箱、没有系统图,没有开关标示。
箱内放其它
物品。
以上所述是施工现场临时用电中存在的常见通病。
要求各项目
部对照以上临时用电存在的问题隐患进行排
及时排除隐患防止因查, 临时用电而导致安全事故的发生。
