绝缘材料分类模板.ppt

以3240环氧酚醛玻璃布为例： 属于层压制品类，大类号为3； 属于无机底材类，小类号为2； 温度等级为BF级，为4； 顺序号为0；
2020-5-23
谢谢阅读
2
我国绝缘材料总体情况
产品的总体技术水平偏低，且质量不稳定。
绝缘漆大体处于20世纪80年代初的水平
板类制品处于20世纪70年代末或80年代初的水平
我司FR-4
2020-5-23
谢谢阅读
14
我司FR-4环氧玻璃布板
我司的 FR-4 是 由进口电工用无碱玻璃纤维布浸以进 口环氧树脂， 并添加相应的进口阻燃剂、胶粘剂等添 加剂； 经热压加工而成的硬质板状绝缘材料。
1 优良的力学性能（弯曲强度和拉伸强度分别为 490MPa和338MPa）
2 优良的低吸水率（吸水率几乎为0；浸水24小时后， 吸水率仅为0.09 %）
3026、PFCC203、F852：机械用（细布）。 后者综合性能优于前者，相当于NEMA的L布 板。
3028、PFCC204、F853：机械及电气用 （细布）。后者电气性能优于前者，相当 于NEMA的LE布板。
2020-5-23
谢谢阅读
11
我司32支纱酚醛棉布板（LE）
酚醛棉布层压板 NEMA LE 级： 织布密度：32 支纱由电工专用细棉布 浸渍 酚
机械性能、耐水、耐热性比层压纸、布 板好，但粘合强度低，适用于断路器的 绝缘结构件，可在油中工作 。
2020-5-23
谢谢阅读
13
（4）环氧酚醛玻璃布
3240环氧酚醛玻璃布板：由无碱 玻璃布浸渍环氧酚醛树脂经热压 而成。F级。
具有很高的机械强度，电气性能 好，耐热性，耐水性好，浸水后 电气性能稳定。适用于要求高机 械强度，高介电性能以及耐水性 好的绝缘结构件。可在油中工作 。
塑料制品处于20世纪80年代中期的水平
薄膜类制品处于20世纪80年代初、中期水平
发展趋势：
低压电器的绝缘大力发展阻燃、抗冲、耐磨、无腐蚀、高尺
寸稳定性、高耐弧等新型材料；
电子绝缘向新一代产品发展。 发展环境协调型绝缘材料，如
无污染或少污染绝缘漆；无卤或低卤无锑阻燃绝缘材料（包括电
缆料、电工塑料、壳体材料、模塑材料、印制电路板等）；环境
2020-5-23
谢谢阅读
18
GPO-3层压板应用
广泛应用于电机、电器设备中作绝缘结构件，如
可用于断路器、开关柜、变压器、直流电机、交流接
触器、防爆电器等低压电器等。
在断路器中应用：
框架式断路器：安全挡板、安全遮板、间隔衬垫、相 间隔板等。
塑壳式断路器：相一、绝缘漆、树脂和胶类 二、浸渍纤维制品类 三、层压制品类 四、塑料类 五、云母制品类 六、薄膜、粘带和复合材料类 七、其他绝缘材料分类
2020-5-23
谢谢阅读
1
绝缘材料命名方法：
第1位阿拉伯数字表示大类号，第2位表示小类 号，第3位表示参考温度，第4位表示顺序号。
说明：若有5位数，则第4和第5位为顺序号。 若有“-”，则“-”后的数字表示专用附加号。
谢谢阅读
15
我司环氧玻璃布与国产3240对比
NEMA grade
项目
增强材料
树脂
弯曲强度
横向, MPa 纵向, Mpa
吸水率
垂直层向电气强度
kv/mm
平行层向介电强度(90±2℃ 变压器油中),KV
绝缘电阻
条件：96h,90%湿度， ohm
室温表面电阻
ohm
室温体积电阻
ohm*m
阻燃性
UL94
连续工作温度
℃
我司
FR4
玻璃布
环氧
490
392~490
0.07~0.16
16 40
1011~5×1012
5×1010~1012 5×109~1011
94V-0 180（120min）
3240 玻璃布 环氧酚醛 ≥350 ≥290
0.8 14.2
30
1.0 x 1013 1.0 x 1011
130~140
2020-5-23
2020-5-23
谢谢阅读
10
（2）酚醛棉布板
酚醛棉布板：由粗棉布或细棉布浸渍酚醛 树脂经烘焙热压而成。 E级。
3025、PFCC201、F850：机械用，电气性能 差（粗布）。3025B，3025C机械性能低于 3025，但有较高的经济性，相当于NEMA的C 布板。
3027 、 PFCC202 、 F851 ： 机械及电气用， （粗布），后者比前者有较高的电气性能， 相当于NEMA的CE布板。
协调型电气产品用绝缘材料（包括绿色冰箱用耐冷媒浸渍漆、漆
包线漆、槽绝缘料、绿色电视机用绝缘件及结构料等）；
易回收型绝缘材料及废绝缘材料回收再生技术，如发展热塑
性绝缘材料，发展SF6气体减排技术、液体电介质再生技术、热固
性塑料再生技术等。
2020-5-23
谢谢阅读
3
绝缘材料在低压电器产品中的应用
绝缘材料在低压断路器和其他低压电器产品中起着 十分重要的作用。绝缘材料的重要功能有以下几点：
PFCP202： 在PFCP型中电气性能最好。 PFCP203：适于作对机械性能要求较高的电机、
电器设备用绝缘结构零部件，并可在变压器油中 使用。 PFCP204、206：机械及电气用，高湿度下电气性 能好，也适用于热冲加工。 PFCP207：类似PFCP201，但在更低的温度下，具 有改进的冲孔特性。 PFCP308：类似PFCP206，但具有阻燃性。
电机电枢部件，活动盖板，槽楔定子、定垫片，薄 垫片，碳刷座等
在开关设备中应用：
隔板系统中的前端、后端、上端、底端、相间隔板等
2020-5-23
谢谢阅读
19
（6）三聚氰胺玻璃布板
优越的耐电弧性，白色，用于各种自动开关中做隔弧板、脱扣板、绝 缘板、灭弧室中的栅片夹板等，并可在电容设备中作耐弧零部件。
3 优良的耐热性阻燃性（耐热等级达到180℃以上；阻 燃性：UL 94V-0级）
4 优良的机械加工性能（加工后不起白、分层、保持 加工前的机械和电气性能）
具有良好的绝缘强度、抗化学性、抗辐射和抗热冲击 性能；无论在 高湿或干燥 的环境下都具有良好的电 气性能和电气性能损失小的特点。
2020-5-23
具有很高的耐热性，耐辐射性能，用作C 级电器的绝缘结构件 。
2020-5-23
谢谢阅读
22
二、模塑料
绝缘模塑料是低压断路器和其他低压电器绝缘 结构最常用、最重要、使用量最多的材料之一。
模塑料的主要成分是树脂和填料，有时还配以
少量的增塑剂，润滑剂、颜料等，有些热塑性塑料
是纯树脂的。根据树脂的不同，模塑料分为热固性
1 机械性能： 机械加工过程中，MF GC边缘容易起白并出现白色毛絮，原因分析如下：1冲
击强度和切变强度不足；2机械加工性能一般。 作为相间隔板，机械加工性能是一个比较重要的指标。如果边缘产生白色毛絮，
导致层压板的电气性能下降。此外，毛絮也容易吸引导电物或尘土，这可能 引起短路现象。 安全挡板、相间隔板主要作用是防止内部产生拉弧现象，弯曲、压缩和拉伸强 度并不是主要指标，只要弯曲、压缩强度大于200Mpa就能满足要求。 2 电气性能： 电气强度（Electric strength，包括垂直层向电气强度和平行层向耐电压）也是 一个重要的指标，特别是耐电压参数很重要。原因：如果相间隔板耐电压值 不足而引起板材击穿。 MF GC采用玻璃布基材容易分层，造成平行层向耐电压不足。 3 物理和热性能： 吸水量的大小会影响材料的电气和机械性能。在潮湿环境中吸水量越大，材料 的电气和机械性能下降得越快。 长期耐热性：G5耐热等级为B级（130℃）；GPO-3耐热等级为F级（160℃）。
2020-5-23
谢谢阅读
7

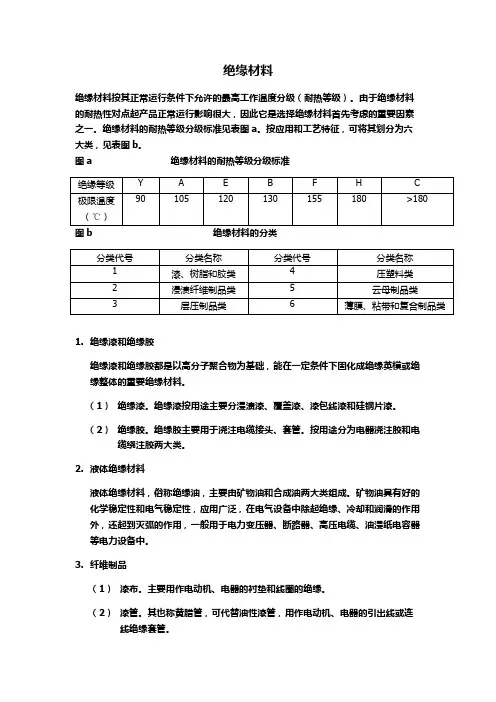

绝缘材料参考工作温度℃
温度等级
A： E： B： F： H： C：
对应温度
105 120 130 155 180 >180
2020-5-23
谢谢阅读
8
（1）酚醛纸板
酚醛纸板：由绝缘浸渍纸浸以酚醛树脂经烘焙热 压而成。E级。
PFCP201：机械用，PFCP201比其它PFCP型机械强 度高，电性能差。适合做机械设备的结构零部件。
4.用作冷却、散热、密封、防潮、固封。如多种 绝缘油漆、橡胶、树脂等。
2020-5-23
谢谢阅读
4
低压电器中常见绝缘材料
一、层压板
（1）酚醛纸板
（2）酚醛棉布板
（3）酚醛玻璃布板
（4）环氧玻璃布板
（5）不饱和聚酯玻璃毡板GPO-3
（6）三聚氰胺玻璃布板
（7）有机硅环氧玻璃布板
（8）聚酰亚胺玻璃布板
醛树脂后经烘焙热压而成。高力学性能和耐磨 性、耐油、耐热等级 E 级。机械和电气用。 电气、机械和精细加工用。适用于电机、电器 设备中作绝缘结构件，并可在变压器油中使用。 如可用作电机的耐磨、耐油垫圈。
2020-5-23
谢谢阅读
12
（3）酚醛玻璃布板
酚醛玻璃布（3230）：由无碱玻璃布浸 渍酚醛树脂经烘焙热压而成。 B级。
1.利用它将带电部件与不带电部件或不同电位的 带电部件隔离。如触头支持件，绝缘底座、底板等。
2.利用它来熄灭电弧、隔离电弧，或将电弧限制 在一定范围内。如灭弧室、隔弧板。
3.利用绝缘材料的密度小、摩擦系数低、弹性模 量小、耐腐蚀性能好等特点，用它来代替金属制成 具有传动、支持、缓冲、安装、防护等功能的一般 结构零件。如轴承、手柄、支架、外壳、罩盖等。
谢谢阅读
16
（5）不饱和聚酯玻璃毡板
GPO-3 层压板 绝缘材料 是由无 碱玻璃纤维毡板浸以不饱和聚酯 树脂糊，并添加相应的添加剂经 热压而成的硬性板状绝缘材料。
