钢管塔吊装组立施工方案及措施

10kV镇东线、10kV莲新线架空线改电缆工程钢管塔吊装组立施工方案及措施批准：审核：编写：高要南兴公司新桥工程部2016年2月2日本工程为10kV镇东线、10kV莲新线架空线改电缆工程，新建杆塔1基，考虑到钢管塔高度计重量，决定采用分段起吊组装的方案。

为保证施工安全迅速地组立钢管塔，特制定以下措施。

一、工程概况：1、本工程为10kV镇东线、10kV莲新线架空线改电缆工程，新建杆塔1基，2、钢管塔交通运输情况：本线路杆塔分布于马路边及田中，全线地形平坦，交通便利。

3、危险点情况及对应措施：1）、由于钢管塔施工现场过往行人车辆，因此需在交叉路口上设置专人监护并设立安全警示牌如：前方施工车辆绕行等。

2）、在起吊钢管塔前应进行试吊作业，在每一段钢管塔起吊约10cm时应暂停，检查制动装置，确认完好后方可继续起吊。

4、施工时间及要求：施工队定于2016年1月30日进行钢管塔组立工作，进行组立钢管塔前，施工项目经理部应组织施工员及聘用的专业起吊人员一同进行安全技术交底，明确任务、职责。

二、施工组织机构：(见下页)各级人员现职：项目经理：具体负责工程的组织领导工作，全面负责工程安全、质量、财务费用工作。

施工队长：负责施工现场的组织管理安全生产、施工进度安排、文明施工、协调以及在起吊过程中配合起吊指挥员的工作等。

技术负责人：全面负责钢管塔组立过程中的工程技术管理和施工质量管理及具体负责施工技术管理、钢管塔专项组立措施及现场技术指导和督查等工作。

专职安监员：具体负责工程的安全监督管理、组织安全学习、督查和指导规程、措施的落实，参加事故的调查、处理以及消防、保卫和环境保护管理工作，对安全文明施工进行考核与奖惩。

整理并保管好安全资料。

兼职安全员：负责组织施工队安全学习、监督施工现场的安全文明施工，检查施工措施的落实，做好安全活动记录，整理有关安全资料并妥善保管，做好消防、保卫、环境保护等工作。

质检员：具体负责组立钢管塔的施工质量、计量、测量、试验等工作。

钢管杆吊装作业指导书(施工方案)

钢管杆吊装作业指导书(施工方案)XXX向工程监理项目部提交一份施工方案（措施）报审表，请求审查。

附件为钢管杆吊装作业指导书。

本表一式3份，由施工项目部填报，监理项目部、施工项目部各存1份。

以下为工程概况及适用范围：1.1 工程概况该工程的概况包括其名称、编号、地点、规模、建设单位、设计单位、施工单位等信息。

1.2 地质、地形地貌及水文状况该工程的地质、地形地貌及水文状况是施工方案的重要考虑因素。

本部分应包括工程所在地的地质构造、地形地貌特征、水文地质情况等。

1.3 交通运输情况该工程的交通运输情况也是施工方案需要考虑的因素之一。

本部分应包括工程所在地的道路、铁路、水路等交通运输情况。

1.4 自然环境该项目位于山区，周围环境较为复杂，存在着较多的自然风险因素，如山体滑坡、泥石流等。

因此，在施工前，必须对周围环境进行全面的调查和评估，采取相应的防范措施，确保施工安全。

1.5 铁塔配置该项目的铁塔配置主要包括角钢塔、混凝土塔和钢管塔。

不同类型的铁塔应根据实际情况进行选择，并根据设计要求进行布置。

二、编制依据本项目的编制依据主要包括国家有关法律法规、行业标准和相关技术规范。

在编制过程中，应严格遵守这些规定，并根据实际情况进行调整和优化。

三、作业流程本项目的作业流程主要包括施工前准备、基础施工、铁塔安装、线路架设和调试等环节。

在每个环节中，应按照严格的程序和要求进行操作，确保施工质量和安全。

四、工艺流程及主要质量控制点4.1 作业准备作业准备是整个施工过程中的重要环节，它涉及到施工的各个方面，包括材料准备、设备调试、人员培训等。

在作业准备阶段，应认真检查各项准备工作，确保施工的顺利进行。

9.1 质量控制措施本工程的质量控制措施包括但不限于以下措施：1.严格按照设计文件进行施工；2.严格执行施工方案，确保施工质量；3.定期进行质量检查，及时发现并纠正问题；4.保证施工人员持证上岗，并进行相关培训；5.保证施工现场的安全和环境卫生。

吊车方案

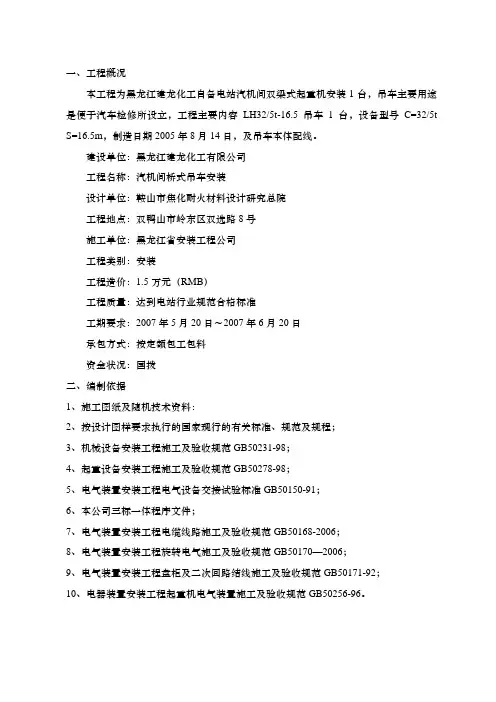

本工程为黑龙江建龙化工自备电站汽机间双梁式起重机安装1台，吊车主要用途是便于汽车检修所设立，工程主要内容LH32/5t-16.5吊车1台，设备型号C=32/5t S=16.5m，制造日期2005年8月14日，及吊车本体配线。

建设单位：黑龙江建龙化工有限公司工程名称：汽机间桥式吊车安装设计单位：鞍山市焦化耐火材料设计研究总院工程地点：双鸭山市岭东区双选路8号施工单位：黑龙江省安装工程公司工程类别：安装工程造价：1.5万元（RMB）工程质量：达到电站行业规范合格标准工期要求：2007年5月20日～2007年6月20日承包方式：按定额包工包料资金状况：国拨二、编制依据1、施工图纸及随机技术资料：2、按设计图样要求执行的国家现行的有关标准、规范及规程；3、机械设备安装工程施工及验收规范GB50231-98；4、起重设备安装工程施工及验收规范GB50278-98；5、电气装臵安装工程电气设备交接试验标准GB50150-91；6、本公司三标一体程序文件；7、电气装臵安装工程电缆线路施工及验收规范GB50168-2006；8、电气装臵安装工程旋转电气施工及验收规范GB50170—2006；9、电气装臵安装工程盘柜及二次回路结线施工及验收规范GB50171-92；10、电器装臵安装工程起重机电气装臵施工及验收规范GB50256-96。

1、组织机构项目部组织机构项目经理：孙凤君责任工程师：刘成机械工程师：朱绪清电气工程师：马吉良质量检查员：宋书彬安全员：王玉山2、施工方法2.1安装程序施工准备→设备出库及开箱点件→主梁吊装装配→小车吊装→司机室吊装→栏杆等安装→电气设备安装调试→起重机试验→整理资料移交验收。

2.2施工准备施工准备主要包括以下内容：施工内业准备、施工机具劳动力进场，施工作业面清理以及吊车梁基础验收等。

施工内业准备：施工前管理人员要针对工程项目编制切实可行的施工方案及办理工程备案手续，编写施工技术交底、安全技术措施、安全技术交底，编制工程材料、设备需用计划等。

钢管杆施工方案

目录一、施工概况 (1)1、工程概况 (1)2、本工程全线共有钢管杆2基，（GTD1、GTD2）配置规格表。

(1)3、钢管塔的结构特点 (1)4、设备进场准备 (1)二、杆体运输与施工机械进场 (2)三、施工准备 (4)四、钢管杆组立注意事项： (4)五、钢丝绳及主要施工工器具的选择： (6)六、人员配置 (8)七、质量要求： (8)八、安全注意事项： (9)九、危险点分析及预控措施： (10)一、施工概况1、工程概况本工程从南丰220千伏变电站构架起，至付家220千伏牵引变电站构架止，新建线路路径全长为4.390km，其中双回路单挂线长0.167km，单回线路长4.233km。

本线路导线采用JL/G1A-400/35钢芯铝绞线，相导线采用双分裂结构；避雷线线采用JLB40-120型铝包钢绞线，设计最大风速23.5m/S，导、地线设计覆冰5mm2、本工程全线共有钢管杆2基，（GTD1、GTD2）配置规格表。

塔型GTD1-18 GTD2-18段位下段长7m 重4463kg 长7m 重6233kg 中下段长9m 重3912kg 长9m 重6342kg 中上段长10m 重3222kg 长10m 重5237kg 上段长8.6m 重1296kg 长8.6m 重2487kg 合计长34.5m 重12893kg 长34.5m 重20299kg 3、钢管塔的结构特点1）塔身部分为4段，各段之间为法兰盘联结。

2）塔身与横担、地线支架为剪切螺栓联结。

3）塔身质量沉、体积大、塔体高度长。

4、设备进场准备100T吊车自重65t，最小转弯直径24m。

道路需要加宽和加固才能满足施工机械使用。

道路需要加宽至4m，新建的道路承重需达到满足吊车使用。

二、杆体运输与施工机械进场G15#;G16#两基钢管杆采用吊车吊装。

塔基处在农户的耕田中，耕田土质较软，施工机械无法进场。

根据实际现场勘察情况，决定修筑一条道路，使杆体运输车辆和吊车能进场，在塔基旁的加宽道路上吊装。

杆塔组立专项施工方案
