机电安装预留预埋施工方案

机电安装预留预埋施工

方案

集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]

机电安装预留预埋施工方案

1.机电安装工程概况

按照招标文件及相关图纸要求，总承包商须负责孔洞与套管、套筒之间的封堵工作；负责所安装管道的线管及其配件的预埋工作；地下室防雷保护及接地系统施工。

2.机电安装预留预埋施工方案

预埋件、预留孔洞是本工程中不可缺少的重要部分。其留置位置的准确性将直接影响到后续施工和工程的施工和质量，在施工中应该分阶段采取措施保证预埋件、预留孔洞不漏设、不错设，位置、数量、尺寸大小符合设计要求。

（1）工艺流程

预埋、预留工艺流程图:

（2）图纸会审

对土建结构设计图与下道工序相关的安装图纸进行对照审核，对图纸中反映的预埋件、预留孔洞作详细的会审，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。发现预埋件不吻合时，及时向监理及设计院以书面形式进行汇报，经设计院的变更设计或监理正式批复书后，将预埋件、预留孔洞绘制成图，由专人负责技术指导、检查，作好技术交底工作。

（3）测量放线

根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线执行测量“三级”复核制。对板的预埋件、预留孔洞在基础垫层、模板上用红油漆标出预埋件、预留孔洞的位置或预留孔洞形状、大小。

3.电气工程预留预埋

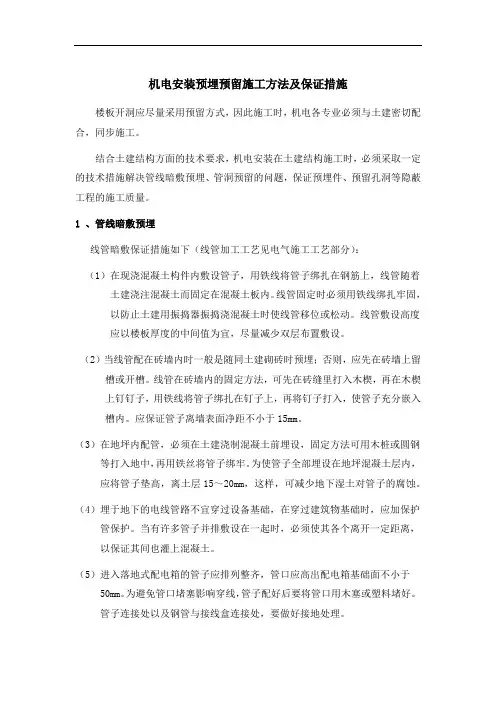

3.1暗管敷设

暗管敷设的基本要求为：穿越人防及非人防区域的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。

3.2预制加工

3.2.1钢管煨弯

管径为20mm及以下时，用手扳煨弯器。管径为25mm及其以上时，使用液压煨弯器。

3.2.2管子切断

用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。

3.2.3测定盒、箱位置

根据设计要求确定盒、箱轴线位

置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。

3.2.4固定盒、箱

先稳住盒、箱，然后灌浆，要求砂

浆饱满、平整牢固、位置正确。现浇混凝土板墙固定盒、箱加支铁固定；现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。

3.3

管路连接

（1）套接紧定式钢导管管路连接的紧定螺钉，应采用专用工具操作。不应敲打、切断、折断螺帽，严禁熔焊连接；套接紧定式钢导管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形；套接紧定式钢导管管路连接处，紧定螺钉应处于可视部位；套接紧定式钢导管管路，当管径为∮32mm及以上时，连接套管每端的紧

定螺钉不应少于2个；套接紧定式钢导管管路连接处，管插入连接套管前，插入部

混凝土内预埋接线盒示意图

分的管端应保持清洁，连接处的缝隙应有封堵措施；套接紧定式钢导管管路与盒(箱)连接时，应一孔一套，管径与盒(箱)敲落孔应吻合。管与盒(箱)的连接处，应采用爪型螺纹帽和螺纹管接头锁紧。两根及以上管路与盒(箱)连接时，排列应整齐、间距均匀。不同管径的管材，同时插入盒(箱)时，应采取技术措施；套接紧定式钢导管管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封堵。

（2）管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时45m；有一个弯时30m；有二个弯时20m；有三个弯时12m。

（3）管进盒、箱连接：盒、箱开孔应整齐并与管径吻合，要求一管一孔，不得开长孔。铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。管口进入盒、箱用螺母锁紧，露出锁紧螺母的螺纹为2~4扣。两根以上管进入盒、箱要长短一致，间距均匀、排列整齐。

（4）暗管敷设方式

现浇混凝土楼板配管：先找准确位置，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷管。有两个以上盒子时，要拉直线。管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢。

（5）暗管敷设完毕后，在自检合格的基础上，应及时通知业主及监理代表检查验收，并认真如实填写隐蔽工程验收记录。

4.消防工程预留预埋

4.1孔洞预留预埋

（1）在楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。

（2）在配合施工中，消防专业人员必须随工程进度密切配合土建专业作好预留洞工作。管道井和管道穿梁、楼板都应和土建配合预留好，注意加强检查，绝不能有遗漏；

（3）为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业认可的情况下，填写《预留洞一览表》，施

±0.00m层及以下所有的机电预埋主要为刚性防水套管，±0.00m层以上的预留预埋管道井、穿楼板的预留孔洞及套管的安装、穿后隔墙套管预留预埋，在施工

穿墙体套管预留预埋施工，主要采取

本工程各通风立管穿楼板处均要预留洞，预留洞采用钢板加工方式，由焊工统一制作，由土建按结构图放置，机电相关专业人员复查尺寸、位置及数量。

5.1空调水套管预留预埋

空调水套管预留与给排水套管预留大致相同，但空调水管道均有保温处理，套管的管径及尺寸要保证保温层完整的通过套管并有填塞空间。

5.2二次结构期间通风与空调孔洞预留

进行墙体砌筑施工期时，通风专业人员随时跟踪施工部位，对于通风管道横穿墙体部位均要预留孔，空调水管道要加设穿墙套管。预留孔及穿墙套管的位置及数量由通风与空调专业进行统计，出图发给相关砌筑施工单位。

对于空调水穿墙的套管，砌筑到相应位置时，进行套管安装。套管的长度要考虑相应部位墙体的相应做法，套管的长度应为抹完灰后的墙体厚度。

5.3通风孔预留

通风孔一般都比较大，应将洞体尺
