常用建筑材料图例(27个)
序号名称图例备注1自然土壤包括各种自然土壤2夯实土壤3砂、灰土靠近轮廓线绘较密的点4砂砾石、碎砖三合土5石材6毛石7普通砖包括实心砖、多孔砖、砌块等砌体。
断面较窄不易绘出图例线时，可涂红8耐火砖包括耐酸砖等砌体9空心砖指非承重砖砌体1饰面砖包括铺地砖、马赛克、陶瓷锦砖、人造大理石等11焦渣、矿渣包括与水泥、石灰等混合而成的材料1 2混凝土（1）本图例指能承重的混凝土及钢筋混凝土（2）包括各种强度等级、骨料、添加剂的混凝土（3）在剖面图上画出钢筋时，不画图例线（4）断面图形小，不易画出图例线时，可涂黑13钢筋混凝土1 4多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等1 5纤维材料包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等1 6泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料1 7木材（1）上图为横断面，上左图为垫木、木砖或木龙骨；（2）下图为纵断面18胶合板应注明为×层胶合板19石膏板包括圆孔、方孔石膏板、防水石膏板等序号名称图例备注2 0金属（1）包括各种金属（2）图形小时，可涂黑2 1网状材料（1）包括金属、塑料网状材料（2）应注明具体材料名称22液体应注明具体液体名称2 3玻璃包括平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、加层玻璃、镀膜玻璃等24橡胶25塑料包括各种软、硬塑料及有机玻璃等26防水材料构造层次多或比例大时，采用上面图例27粉刷本图例采用较稀的点。
常用建筑图例构件表示方法
一、常用建筑材料图例
续表
四、常用结构专业符号、图例
（一）热轧钢筋的符号
（二）现浇板钢筋图例
（三）梁、柱钢筋
目前加油站的结构施工图中，对于梁、柱钢筋一般都采用平面整体表示方法（简称“平法”）标注，有关符号、代号见结构设计说明中明确的“平法”图集号，如《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）。
五、管道连接常用图例
六、排水构筑物图例
七、常用电气专业符号、图例（一）常用图例
（二）常用电线、电缆代号
（三）图中表达线路敷设部位的常用代号。
常用建筑图例
1 自然土壤包含各种自然土壤
2 夯实土壤
3 砂、灰土靠近轮廓线绘较密的点
4 砂砾石、碎砖三合土
5 石材
6 毛石
7 一般砖
包含实心砖、多孔砖、砌块等砌体。
断面较窄不易绘出图例线时，可涂红
8 耐火砖包含耐酸砖等砌体
9 空心砖指非承重砖砌体
10 饰面砖包含铺地砖、马赛克、陶瓷锦砖、人造大理石等
11 焦渣、矿渣包含与水泥、石灰等混合而成的材料
12 混凝土〔1〕本图例指能承重的混凝土及钢筋混凝土〔2〕包含各种强度等级、骨料、添加剂的混凝土〔3〕在剖面图上画出钢筋时，不画图例线
〔4〕断面图形小，不易画出图例线时，可涂黑
13 钢筋混凝土
14 多孔材料
包含水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等
15 纤维材料包含矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
16 泡沫塑料材料包含聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料
17 木材〔1〕上图为横断面，上左图为垫木、木砖或木龙骨；〔2〕下列图为纵断面
18 胶合板应注明为×层胶合板
19 石膏板包含圆孔、方孔石膏板、防水石膏板等
20 金属〔1〕包含各种金属〔2〕图形小时，可涂黑
21 网状材料〔1〕包含金属、塑料网状材料〔2〕应注明具体材料名称
22 液体应注明具体液体名称
23 玻璃
包含平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、加层玻璃、镀膜玻璃等
24 橡胶
25 塑料包含各种软、硬塑料及有机玻璃等
26 防水材料构造层次多或比例大时，采纳上面图例
27 粉刷本图例采纳较稀的点。
常用建筑材料图例

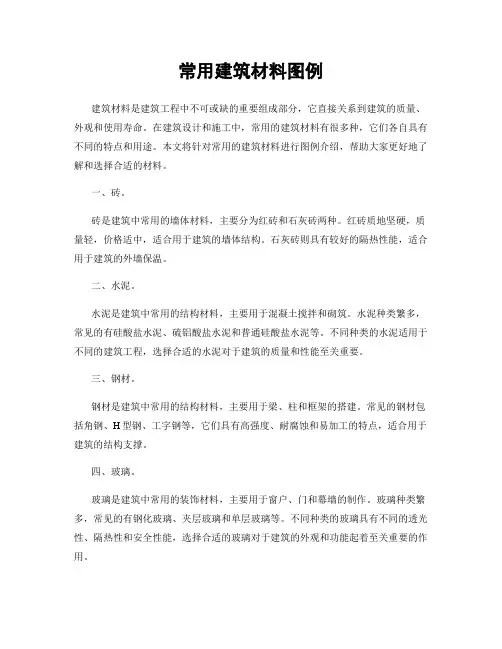

常用建筑材料图例建筑材料是建筑工程中不可或缺的重要组成部分，它直接关系到建筑的质量、外观和使用寿命。
在建筑设计和施工中，常用的建筑材料有很多种，它们各自具有不同的特点和用途。
本文将针对常用的建筑材料进行图例介绍，帮助大家更好地了解和选择合适的材料。
一、砖。
砖是建筑中常用的墙体材料，主要分为红砖和石灰砖两种。
红砖质地坚硬，质量轻，价格适中，适合用于建筑的墙体结构。
石灰砖则具有较好的隔热性能，适合用于建筑的外墙保温。
二、水泥。
水泥是建筑中常用的结构材料，主要用于混凝土搅拌和砌筑。
水泥种类繁多，常见的有硅酸盐水泥、硫铝酸盐水泥和普通硅酸盐水泥等。
不同种类的水泥适用于不同的建筑工程，选择合适的水泥对于建筑的质量和性能至关重要。
三、钢材。
钢材是建筑中常用的结构材料，主要用于梁、柱和框架的搭建。
常见的钢材包括角钢、H型钢、工字钢等，它们具有高强度、耐腐蚀和易加工的特点，适合用于建筑的结构支撑。
四、玻璃。
玻璃是建筑中常用的装饰材料，主要用于窗户、门和幕墙的制作。
玻璃种类繁多，常见的有钢化玻璃、夹层玻璃和单层玻璃等。
不同种类的玻璃具有不同的透光性、隔热性和安全性能，选择合适的玻璃对于建筑的外观和功能起着至关重要的作用。
五、油漆。
油漆是建筑中常用的装饰材料，主要用于墙面、天花板和木制品的涂装。
油漆种类繁多，常见的有乳胶漆、油性漆和清漆等。
不同种类的油漆具有不同的耐候性、耐磨性和装饰效果，选择合适的油漆能够提升建筑的整体品质和美观度。
六、地板材料。
地板材料是建筑中常用的装饰材料，主要用于地面的铺装。
地板材料种类繁多，常见的有木地板、复合地板和瓷砖地板等。
不同种类的地板材料具有不同的耐磨性、防水性和舒适度，选择合适的地板材料对于建筑的使用和维护具有重要意义。
七、屋面材料。
屋面材料是建筑中常用的防水材料，主要用于屋顶的覆盖。
屋面材料种类繁多，常见的有沥青瓦、石英瓦和金属瓦等。
不同种类的屋面材料具有不同的耐候性、防水性和保温性能，选择合适的屋面材料对于建筑的防水和保温具有重要意义。
常用建筑材料图例整理
1 自然土壤包括各种自然土壤2 夯实土壤3 砂、灰土靠近轮廓线绘较密的点4 砂砾石、碎砖三合土5 石材6 毛石7 普通砖包括实心砖、多孔砖、砌块等砌体。
断面较窄不易绘出图例线时，可涂红8 耐火砖包括耐酸砖等砌体9 空心砖指非承重砖砌体10 饰面砖包括铺地砖、马赛克、陶瓷锦砖、人造大理石等11 焦渣、矿渣包括与水泥、石灰等混合而成的材料12 混凝土（1）本图例指能承重的混凝土及钢筋混凝土（2）包括各种强度等级、骨料、添加剂的混凝土（3）在剖面图上画出钢筋时，不画图例线（4）断面图形小，不易画出图例线时，可涂黑13 钢筋混凝土14 多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等15 纤维材料包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等16 泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料17 木材（1）上图为横断面，上左图为垫木、木砖或木龙骨；（2）下图为纵断面18 胶合板应注明为×层胶合板19石膏板包括圆孔、方孔石膏板、防水石膏板等20 金属（1）包括各种金属 （2）图形小时，可涂黑 21 网状材料（1）包括金属、塑料网状材料 （2）应注明具体材料名称 22 液体应注明具体液体名称23 玻璃包括平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、加层玻璃、镀膜玻璃等 24 橡胶25 塑料包括各种软、硬塑料及有机玻璃等26 防水材料构造层次多或比例大时，采用上面图例27 粉刷本图例采用较稀的点 28 毛石混凝土29 新设计的建筑物1．需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数2．建筑物外形（一般以±0.00高度处的外墙定位轴线或外墙面线为准）用粗实线表示，需要时，地面以上建筑用中粗实线表示，地下以下建筑用细虚线表示 30 原有的建筑物用细实线表示31 计划扩建的建筑物用中粗虚线表示32 拆除的建筑物用细实线表示33 道路34 公路桥35 砖石、混凝土围墙36 铁丝网、蓠笆等37 河流38 等高线39 边坡40 风向频率玫瑰图41 新设计的墙42 墙上预留洞口43 土墙44 板条墙45 入口坡道46 底层楼梯47 中间楼梯48 顶层楼梯49 单扇门50 双扇门51 双扇推位门52 单扇双面弹簧门53 双扇双面弹簧门54 单层固定窗55 检查孔（地面、吊顶）56 烟道57 空门洞58 单层外开上悬窗59 单层中悬窗60 水平推拉窗61 平开窗62 建筑物下面的通道63散状材料露天堆场需要时可注明材料名称64其他材料露天堆场或露天作业场65铺砌场地66 敞棚或敞廊67高架式料仓6869漏斗式贮仓左、右图为底卸式 中图为侧卸式 70 冷却塔（池）应注明冷却塔或冷却池 71 水塔、贮罐左图为水塔或立式贮罐 右图为卧式贮罐 72 水池、坑槽也可以不涂黑73 明溜矿槽（井）74 斜井或平涧75 烟囱实线为烟囱下部直径，虚线为基础，必要时可注写烟囱高度和上、下口直径 76围墙及大门实体性质的围墙，77通透性质的围墙，若仅表示围墙时不画大门78挡土墙被挡土在“突出”的一侧79 挡土墙上设围墙80 台阶箭头指向表示向下81 露天桥式起重机“+”为柱子位置82露天电动葫芦“+”为支架位置8384门式起重机有外伸臂85无外伸臂86 架空索道“I ”为支架位置87 斜坡卷扬机道88斜坡栈桥（皮带廊等）细实线表示支架中心线位置89坐标测量坐标90建筑坐标91方格网交叉点标高“78.85”为原地面标高 “77.85”为设计标高 “-0.50”为施工高度 “-”表示挖方（“+”表示填方）92填方区、挖方区、未整平区及零点线“+”表示填方区 “-”表示挖方区 中间为未整平区 点划线为零点线93填挖边坡1．边坡较长时，可在一端或两端局部表示 2．下边线为虚线时表示填方 94 护坡95分水脊线与谷线脊线96谷线97 洪水淹没线阴影部分表示淹没区（可在底图背面涂红） 98排水明沟1．上图用于比例较大的图面，下图用于比例较小的图面 2．“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向 3．“107.50”表示沟底标高 99100铺砌的排水明沟1．上图用于比例较大的图面，下图用于比例较小的图面 2．“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向 3．“107.50”表示沟底标高 101102有盖的排水沟1．上图用于比例较大的图面，下图用于比例较小的图面 2．“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向103104 地表排水方向105 截水沟或排水沟“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向106 雨水口107 消火栓井108 急流槽箭头表示水流方向109 跌水110 拦水（闸）坝111 透水路堤边坡较长时，可在一端或两端局部表示112 过水路面113 室内标高114 室外标高室外标高也可采用等高线表示。
