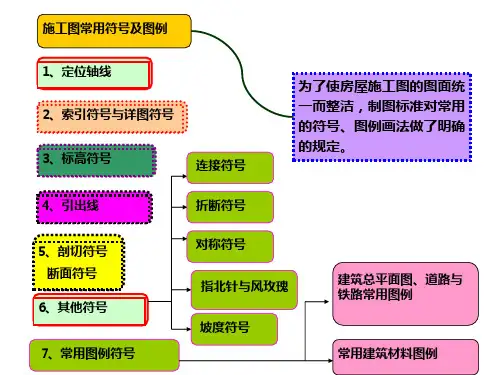

施工图常用符号及图例 1、定位轴线 2、索引符号与详图符号 3、标高符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
4、引出线
5、剖切符号 断面符号
6、其他符号
7、常用图例
折断 对称 指北针与风玫瑰 坡度
建筑总平面图、道路与 铁路常用图例
常用建筑材料图例 1
23
风向频率玫瑰图
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法
1、定位轴线
定位轴线应用细单点长画线绘制，圆用细实线绘制，直径为8mm10mm，定位轴线圆的圆心应在定位轴线的延长线或延长线的折线上 。 1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
20
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。
• （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
21
对称符号
1、用途 当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符
号，以节省图纸篇幅。 2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。 平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等 。
施工图常用符号及图例 1、定位轴线 2、索引符号与详图符号 3、标高符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
4、引出线
5、剖切符号 断面符号
6、其他符号
7、常用图例
折断 对称 指北针与风玫瑰 坡度
建筑总平面图、道路与 铁路常用图例
常用建筑材料图例 1
23
风向频率玫瑰图
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法
施工图常用符号及图例(超级棒)
对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；横向定 位轴线之间的距离叫开间。 （2）纵向定位轴线编号用拉丁字母（除I、O、Z），自下而上顺序编 写。纵向定位轴线之间的距离叫进深。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时注明各有关轴线的编号，如下图所示。
粗实线单圆圈直 径应为14mm、 被索引的在本张 图纸上
被索引的不在本 张图纸上
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
施工图常用符号及图例
1、定位轴线
2、索引符号与详图符号
3、标高符号
连接符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
4、引出线
折断符号
5、剖切符号 断面符号
6、其他符号
7、常用图例符号
对称符号 指北针与风玫瑰 坡度符号
建筑总平面图、道路与 铁路常用图例
常用建筑材料图例
定位轴线及编号方法
粗实线单圆圈直 径应为14mm、 被索引的在本张 图纸上
被索引的不在本 张图纸上
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
施工图常用符号及图例
1、定位轴线
2、索引符号与详图符号
3、标高符号
连接符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
4、引出线
折断符号
5、剖切符号 断面符号
6、其他符号
7、常用图例符号
对称符号 指北针与风玫瑰 坡度符号
建筑总平面图、道路与 铁路常用图例
常用建筑材料图例
定位轴线及编号方法
施工图常用符号及图例(超级棒)
全年静风频率
用八或十六N 个罗盘方 重庆
向定NW 位,是指从外面NE 吹 向地区中心的。其中: 粗实线表示全年平均 风NW 向; 虚3线3 表示夏季E 平均风向; 细实线 表示SW 冬季平均风向SE; 风向为从外S 指向中心。
引出线
多层构造引出线
共用引出线
5、剖切符号
断面符号
• 1、定义
• ⑴ 剖面图 假想用剖切面（平面或曲面）剖开物 体，移去观察者和剖切面之间的部分，将剩余部 分物体（与剖切面接触的区域内画上剖面线或材 料图例）向投影面投射所得的图形，称为剖面图 。
• ⑵ 断面图 假想用剖切面将物体某处切断，仅画 出该剖切面与物体接触部分（区域内画上剖面线 或材料图例）即剖切面截割物体的截断面图形， 称为断面图。剖面图包含了相应的断面图。
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法
根据当地多年平均统计的各个方向吹 风次数的百分数，按一定比例绘制的 。 3、阅读
风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
N 风 玫 瑰 图
② 风（向频率）玫瑰图
北
西
东
南
风（向频率）玫瑰图（1）
对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；横向定 位轴线之间的距离叫开间。 （2）纵向定位轴线编号用拉丁字母（除I、O、Z），自下而上顺序编 写。纵向定位轴线之间的距离叫进深。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时注明各有关轴线的编号，如下图所示。
1、定位轴线
定位轴线应用细单点长画线绘制，圆用细实线绘制，直径为8mm10mm，定位轴线圆的圆心应在定位轴线的延长线或延长线的折线上 。 1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
施工图常用符号与图例(很好很实用的)
6、常用图例符号 建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
建筑总平面图图例
常用构造及配件图例
常用建筑材料图例
上海波特曼大酒店
台北101大厦 高度 505米
上海金茂大厦高度 425米
谢 谢
谢谢观看！ 2020
粗实线单圆圈直 径应为14mm、 被索引的在本张 图纸上
被索引的不在本 张图纸上
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
指北针
1、用途 在总平面图及底层建筑平面图上，一般都 画有指北针，以指明建筑物的朝向。 2、画法 （1）圆的直径宜为24mm，用细实线绘 制； （2）指针尾端的宽度3mm，需用较大直 径绘制指北针时，指针尾部宽度宜为圆的 直径的1/8； （3）指针涂成黑色，针尖指向北方，并 注“北”或“N”字。
风向频率玫瑰图
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
施工图常用符号及图例(超级棒)
2、剖切符号
• ①剖切位置线 粗实线，长6–10，在剖切面的起、 止和转折位置处表示剖切位置
• ②投射方向线 剖面图：粗实线，长4–6，于剖切 位置线两端的外侧并与之垂直;断面图：无投射方 向线
• ③编号 阿拉伯数字（机械制图用大写拉丁字母） ，从左至右、从上至下连续编排。
• 剖面图：注写在投射方向线的端部；
对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；横向定 位轴线之间的距离叫开间。 （2）纵向定位轴线编号用拉丁字母（除I、O、Z），自下而上顺序编 写。纵向定位轴线之间的距离叫进深。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时注明各有关轴线的编号，如下图所示。
并以引出线引出索引符号，引出线所在的一侧为投射方向。
类似于对文章中的字词 等进行解释
索引符号与详图符号
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
标高符号及标高数字的注写
4、引出线
1、画法 （1）引出线是对图样上某些部位引出作文字说明、尺寸标注和
施工图常用符号及图例(超级棒)
定位轴线及编号方法
附加定位轴线的编号 详图的轴线编号
（4）组合较为复杂的平面图中定位轴线也可采用分 区编号（如下图），编号的注写形式为“分区号-该 分区编号”。
定位轴线的分区编号
2.2 定位轴线
（5）当平面为圆形或折线形时，轴线的编写分别 按下图示方法进行。
圆形平面定位轴线的编号
折线形平面定位轴线的编号
指北针
1、用途 在总平面图及底层建筑平面图上，一般都 画有指北针，以指明建筑物的朝向。 2、画法 （1）圆的直径宜为24mm，用细实线绘 制； （2）指针尾端的宽度3mm，需用较大直 径绘制指北针时，指针尾部宽度宜为圆的 直径的1/8； （3）指针涂成黑色，针尖指向北方，并 注“北”或“N”字。
风向频率玫瑰图
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法
根据当地多年平均统计的各个方向吹 风次数的百分数，按一定比例绘制的 。 3、阅读
风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
施工图常用符号及图例
1、定位轴线
2、索引符号与详图符号
3、标高符号
连接符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
4、引出线
折断符号
5、剖切符号 断面符号
6、其他符号
7、常用图例符号
对称符号 指北针与风玫瑰 坡度符号
建筑总平面图、道路与 铁路常用图例
常用建筑材料图例
折断符号
• （1）直线折断：当图形采用直线折断ห้องสมุดไป่ตู้，其折断符号为 折断线，它经过被折断的图面。
• （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
施工图常用符号及图例(很好很实用的)
施工图常用符号及图例 1、定位轴线
2、索引符号与详图符号
连接符号 折断符号 4、引出线 对称符号 5、其他符号 指北针与风玫瑰 6、常用图例符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
3、标高符号
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
引出线
多层构造引出线
共用引出线
5、其他符号
连接符号
1、用途 对于较长的构件，当其长度 方向的形状相同或按一定规律 变化时，可断开绘制，断开处 应用连接符号表示。 2、画法 连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。 • （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号 对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； （2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之 间，有的需要用附加轴线表示，附加轴线用分数编号。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时 注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号
详图的轴线编号
2、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图 符号。 2、画法： （1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直 径均应以细实线绘制。 （2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位 线， 并以引出线引出索引符号，引出线所在的一侧为投射方向。
2、索引符号与详图符号
连接符号 折断符号 4、引出线 对称符号 5、其他符号 指北针与风玫瑰 6、常用图例符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
3、标高符号
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
引出线
多层构造引出线
共用引出线
5、其他符号
连接符号
1、用途 对于较长的构件，当其长度 方向的形状相同或按一定规律 变化时，可断开绘制，断开处 应用连接符号表示。 2、画法 连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。 • （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号 对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； （2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之 间，有的需要用附加轴线表示，附加轴线用分数编号。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时 注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号
详图的轴线编号
2、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图 符号。 2、画法： （1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直 径均应以细实线绘制。 （2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位 线， 并以引出线引出索引符号，引出线所在的一侧为投射方向。
施工图常用符号及图例
连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
实用文档
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。
• （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
实用文档
对称符号
1、用途 当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符
号，以节省图纸篇幅。 2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。 平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等。
实用文档
指北针
1、用途 在总平面图及底层建筑平面图上，一般都 画有指北针，以指明建筑物的朝向。 2、画法 （1）圆的直径宜为24mm，用细实线绘制 ； （2）指针尾端的宽度3mm，需用较大直径 绘制指北针时，指针尾部宽度宜为圆的直 径的1/8； （3）指针涂成黑色，针尖指向北方，并 注“北”或“N”字。
施工图常用符号及图例
1、定位轴线
2、索引符号与详图号
3、标高符号
连接符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
4、引出线
折断符号
5、剖切符号 断面符号
6、其他符号
7、常用图例符号
对称符号
指北针与风玫瑰 坡度符号
实用文档
建筑总平面图、道路与 铁路常用图例
• 断面图：注写在剖切位置线的表示该断面投射方 向那一侧
实用文档
示例
P
V
剖面图
实用文档
断面图
剖面图标注举例
1-1剖面图
2-2剖面图
实用文档
断面图标注举例
实用文档
实用文档
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。
• （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
实用文档
对称符号
1、用途 当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符
号，以节省图纸篇幅。 2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。 平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等。
实用文档
指北针
1、用途 在总平面图及底层建筑平面图上，一般都 画有指北针，以指明建筑物的朝向。 2、画法 （1）圆的直径宜为24mm，用细实线绘制 ； （2）指针尾端的宽度3mm，需用较大直径 绘制指北针时，指针尾部宽度宜为圆的直 径的1/8； （3）指针涂成黑色，针尖指向北方，并 注“北”或“N”字。
施工图常用符号及图例
1、定位轴线
2、索引符号与详图号
3、标高符号
连接符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
4、引出线
折断符号
5、剖切符号 断面符号
6、其他符号
7、常用图例符号
对称符号
指北针与风玫瑰 坡度符号
实用文档
建筑总平面图、道路与 铁路常用图例
• 断面图：注写在剖切位置线的表示该断面投射方 向那一侧
实用文档
示例
P
V
剖面图
实用文档
断面图
剖面图标注举例
1-1剖面图
2-2剖面图
实用文档
断面图标注举例
