结构布置平面图

在柱截面图上先标注出柱的编号，在编号后面注写其截面尺寸bxh，角筋或全部纵筋、箍筋，包括钢筋级别、直径与间距，并标注截面与轴线的相对位置。
图2-31中分别表示了框架柱、梁上柱的截面尺寸和配筋。图中编号KZl 的柱所标注的“600x600‘’表示柱的截面尺寸，其425表示角筋为4根直径为25mm的Ⅱ级钢筋， 10—100／200则表示箍筋为直径10mm的I级钢筋，其间距在加密区为100mm，非加密区为200mm。柱的截面图的上方标注的5 25，表示b边一侧配置的中部筋，图的左方标注的4q922，表示 h边一侧配置的中部筋。由于柱截面配筋对称，所以在柱截面图的下方和右方的标注省略。图中编号LZl柱的截面尺寸为300x300mm，纵筋为6根直径为16mm的Ⅱ级钢筋，箍筋为直径8mm的I级钢筋，其间距为200mm （教材p72-74）。
读图的一般方法是有主有次，图文对照，采用由浅入深、由局部到全面的顺序读图。
读图的原则是先外后内、先大后小、先粗后细；从前到后、从上到下，从左到右；图样与说明对照看，整体与局部对照看，建施与结施对照看。
读图的步骤是先读目录——再读说明——后读图样。
1．读图纸目录：从目录中了解这套图纸有多少张，每张图都有什么内容。 2．读设计总说明：了解该建筑的概况、规模，明确是哪一类建筑?多层还
3.5. 2 梁的平面整体表示法
梁的平面整体表示法是在梁整体平面布置图上采用平面注写方式或截面注写方式来表示梁的截面尺寸和钢筋配置的施工图。在梁的平面布置图上需将各种梁和与其相关的柱、墙、板一同采用适当比例绘出，应用表格或其它方式注明各结构层的顶面标高、结构层高，并分别标注在柱、梁、墙的各类构件平面图中。
要求基本同楼层结构平面图。但因屋面有排水要求，或设天沟板，或将屋面板按一定坡度设置，还有楼梯间屋面的铺设。另外，有些屋面上还设有人孔及水箱等结构，因此需单独绘制，如图2—27所示。

如何看懂房屋结构施工图纸

如何看懂房屋结构施工图纸结构施工图的组成部分包括：图纸目录设计总说明基础平面布置图基础大样图结构平面布置图梁配筋平面图楼梯详图各大样图。

一、看图的准备工作学习房屋结构工程的基础知识A混凝土：结构工程中大量使用的材料其设计强度等级一般为C20~C80，不同的配合比及养护条件可以配制出不同强度的混凝土。

混凝土强度等级的数字CXX，XX越大强度越高。

B钢筋：同样是很重要的材料。

一般在房屋建筑工程中，梁、柱等采用2，3级的热轧钢筋作为纵向钢筋(沿柱或梁长度方向为纵向)。

也就是螺纹钢。

箍筋一般采用热轧1级钢筋。

板采用1级(光面钢筋)或冷轧带肋钢筋。

钢筋的符号我这里打不出来，大家只有自己问了。

C砖：还是主要材料，其他强度等级用MU5MU10等表示，数字越大强度越大。

砖分多种，一般采用烧结页岩多孔或实心、空心转。

D砂浆：砌筑砖，表面处理的重要材料，分混合砂浆和水泥砂浆等。

强度用M5M7.5等表示，数字越大强度越高E锚固长度：指钢筋锚入(不是穿过)混凝土的长度，一般来说图纸以35d40d等形式表示，其实就是35x钢筋直径40x钢筋直径F保护层厚度：钢筋外边到混凝土构件外边的距离，用以保护钢筋不受空气腐蚀等。

保护层厚度不能过大，也不能过小，应该按结构总说明中的说明执行。

二、结构总说明非常重要的信息，图中详细说明工程基本信息，基础类型，做法，和注意事项。

一定要仔细看。

三、基础平面布置图纸采用正投影的方法，画出了基础和柱子或墙的定位图，可作为方线的依据。

四、基础大样图详细说明了基础的材料以及平面和截面尺寸，基础埋深，基础下地基土的要求，和地基的处理方法以及注意事项。

画出了柱或墙与基础连接处的做法。

五、结构平面布置图主要功能有2个，一是给模板定位(XYZ3个方向)二是确定板的厚度和配筋。

六、梁配筋平面图主要说明梁的配筋和截面尺寸，配筋表示方法一般采用平法，平法的说明需要查图集。

七、楼梯大样画出楼梯板厚度和配筋，剖面可以不画，参图集。

结构布置平面图

为墙的基础，又可做成独立基础用于柱基础
2021/6/13
条形基础
独立基础
桩基础
筏型基础
2021/6/13
箱形基础
• 2、基础有关术语：
• 地基——承受建筑物荷载的天然土壤或经过加固的土壤 • 垫层——把基础传来的荷载均匀地传递给地基的结合层 • 大放脚——把上部结构传来的荷载分散传给垫层的基础扩大部分，目
2021/6/13
• 3、主要内容 • 1）基础底边线：每一条基础最的两条细实线表示基础底宽
度。 • 2）基础墙、柱线：每一条基础最里边两条粗实线表示基础
与上部墙体交接处的宽度,一般同墙体宽度一致。凡是有墙垛、柱的地方，基础应加宽。 • 3）轴线位置：一种位于墙的中心线上，轴线不在墙的中心线上 • 4）地沟与孔洞：由于给排水的需要，常设置地沟或在地面以下的基础墙上预留孔洞, 在基础平面图中用虚线表示地沟 2或021孔/6/13洞的位置，并注明大小及洞底的标高。
第九章房屋结构施工图
9.1 概述 9.2 基础图 9.3 结构布置平面图 9.4 钢筋混凝土构件详图 9.5 平法施工图
2021/6/1的房屋结构形式按承重构件的材料可分为：
(1)混合结构混凝土构件。
墙用砖砌筑，梁、楼板和屋面都是钢筋
(2)钢筋混凝土结构柱、梁、楼板和屋面都是钢筋混凝土构件。
2021/6/13
• 三、文字说明除结构设计说明外，本工程文字说明内容包括防潮层的做法及孔洞穿基础墙的要求等。
• 四、基础图的阅读 • 1、查明基础墙的平面布置与首层平面图是否一致 • 2、明确墙体与轴线的位置关系是否对称 • 3 、在基础详图中查明各部位的尺寸及主要部位的标高 • 4、查明管沟的位置，大小及具体做法 • 5、查明所用的各种材料及对材料的要求

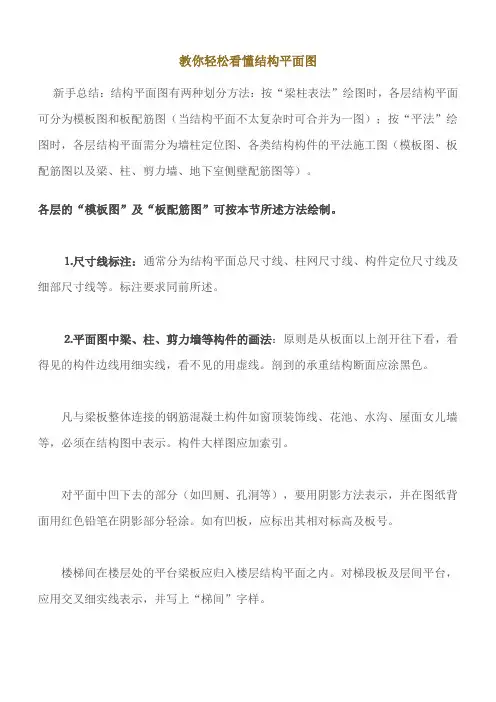

教你轻松看懂结构平面图

教你轻松看懂结构平面图新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。

各层的“模板图”及“板配筋图”可按本节所述方法绘制。

⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。

标注要求同前所述。

⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。

剖到的承重结构断面应涂黑色。

凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。

构件大样图应加索引。

对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。

如有凹板，应标出其相对标高及板号。

楼梯间在楼层处的平台梁板应归入楼层结构平面之内。

对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。

⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。

板底、面钢筋均用粗实线表示，宜画在板的1/3处。

文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。

所有直线段都不应徒手绘制。

双向板及单向板应采用表示传力方向的符号加板号表示。

在板号下中应标出板厚。

当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。

在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。

过梁（GL）应编注于过梁之上的楼层平面中。

梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。

⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。

结构布置图课件

11—2 结构布置图
• 1.结构布置图的基本要求 • （1）比例选用为了表明各个构件在房屋结构中的位置和相互关系，必须画出结构的完整视图，因而只能用较小的比例。常用比例有：1:200、1:100、1:50等。 • （2）视图选择一般的房屋结构是由竖向的墙或柱和水平的板、梁和屋架等构件组成的空间结构体系。为表明这些承重构件的布置，通常采用结构平面布置图，必要时加上结构立面布置图或结构剖面布置图。结构平面布置图也称为“结构平面图”。 • 不同高度的结构平面图，既能表示出结构竖向构件的水平断面形状和位置，又能表示出水平构件的平面布置情况。例如楼层结构平面图既表示楼面的板、梁的布置，又反映出楼面下面的柱、墙的位置和断面情况， • 例如下图是一个楼层结构平面布置图：
• （4）绘图步骤结构平面图的绘制方法与步骤如下： • 1）选图幅、定比例（常用比例1：100）； • 2）画定位轴线和构件位置（细线轻画）； • 3）作标注、写说明； • 4）检查并更正； • 5）加深图线（要求粗细分明清晰）
• 基础平面图的绘制方法与步骤： • 1）选图幅、定比例，（常用比例1:100） • 2）画定位轴线（用细点画线）； • 3）画墙、柱轮廓线（用细线轻画底稿）； • 4）作标注、写说明； • 5）检查并加深图线（要求粗细分明清晰）；
• 3、房屋结构平面图 • （1）内容房屋上部的结构布置一般是采用分层的结构平面图来表示，例如各层的楼层结构平面图和屋顶结构平面图等，统称为结构平面图。结构平面图必须标明如图内容： • 1）定位轴线网及墙、柱、梁的编号和定位尺寸； • 2）预制板的代号、型号、数量等； • 3）现浇板的起止位置和钢筋配置及预留孔洞的大小和位置； • 4）圈梁、过梁的位置和编号； • 5）楼面及各种梁的底面（或顶面）的结构标高； • 6）详图索引符号及其有关剖切符号； • 7）预制构件的标准图集编号、材料要求等。 •

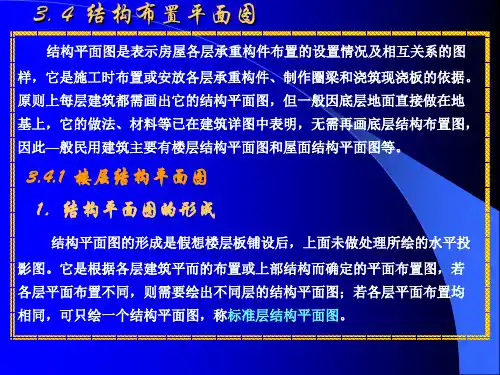

结构布置平面图布置及画法一分解

3.5. 1 柱的平面整体表示法（续页）
柱的平面整体表示法是在绘出柱的平面布置图的基础上，采用列表注写方式或截面注写方式来表示柱的截面尺寸和钢筋配置的结构施工图。
2．截面注写方式
柱的截面注写法是在标准层平面布置图上，在同一编号的柱中选一个截面，适当放大比例，在图原位直接注写其截面尺寸和配筋来表示柱的施工图。在柱截面图上先标注出柱的编号，在编号后面注写其截面尺寸bxh，角筋或全部纵筋、箍筋，包括钢筋级别、直径与间距，并标注截面与轴线的相对位置。图2-31中分别表示了框架柱、梁上柱的截面尺寸和配筋。图中编号KZl 的柱所标注的“600x600‘’表示柱的截面尺寸，其425表示角筋为4根直径为25mm的Ⅱ级钢筋， 10—100／200则表示箍筋为直径10mm的I级钢筋，其间距在加密区为100mm，非加密区为200mm。柱的截面图的上方标注的5 25，表示b边一侧配置的中部筋，图的左方标注的4q922，表示 h边一侧配置的中部筋。由于柱截面配筋对称，所以在柱截面图的下方和右方的标注省略。图中编号LZl柱的截面尺寸为300x300mm，纵筋为6根直径为16mm的Ⅱ级钢筋，箍筋为直径8mm的I级钢筋，其间距为200mm （教材p72-74）。
3.4.3 其它结构平面图
在民用建筑中，常见的结构平面图除了楼层、屋面外，还有圈梁平面图等。在单层工业厂房中，另有屋架及支撑结构平面图，柱、吊车梁等构件平面图，它们反映这些构件的平面位置，包括连系梁、圈梁、过梁、门板及柱间支撑等构件的布置。由于这些图样较简单，常以示意的单线绘制，单线应为粗实线，并采用1：200或1：500的比例，如图2-29的圈梁平面图，它表示了圈梁的布置情况及尺寸等。
3.4.1 楼层结构平面图 1．结构平面图的形成

教你轻松看懂结构平面图

教你轻松看懂结构平面图新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时,各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图)；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图(模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）.各层的“模板图”及“板配筋图"可按本节所述方法绘制。

⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。

标注要求同前所述。

⒉平面图中梁、柱、剪力墙等构件的画法:原则是从板面以上剖开往下看,看得见的构件边线用细实线，看不见的用虚线.剖到的承重结构断面应涂黑色。

凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。

构件大样图应加索引。

对平面中凹下去的部分（如凹厕、孔洞等）,要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂.如有凹板，应标出其相对标高及板号。

楼梯间在楼层处的平台梁板应归入楼层结构平面之内。

对梯段板及层间平台，应用交叉细实线表示,并写上“梯间”字样。

⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行.板底、面钢筋均用粗实线表示,宜画在板的1/3处。

文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。

所有直线段都不应徒手绘制。

双向板及单向板应采用表示传力方向的符号加板号表示。

在板号下中应标出板厚.当大部分板厚度相同时,可只标出特殊的板厚,其余在本图内用文字说明。

在各层模板图中，应标出全部构件(板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。

过梁（GL）应编注于过梁之上的楼层平面中.梁上起柱（LZ），要标出小柱的定位尺寸,说明其做法。

⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。

结构布置平面图.

图。
参见教材p78-82读图例图
1．平面注写方式
梁的平面注写方式与柱相同，同样在梁的平面布置图上对所有梁进行编号(构件代号、序号、跨数等)。从每种不同编号的梁中选一根，在其上注写截面尺寸大小和配筋数量、钢筋等级及直径等。其注写方式包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。集中标注的方法是从某根梁引出一线段，在线段一侧表示出梁的编号、截面尺寸、主筋数量、等级、直径，箍筋间距
明确哪些地方相同，哪些不同，哪些关联?还要注意平面图与剖面图，剖面图与
详图有无矛盾，图上尺寸是否齐全，分段尺寸与总尺寸是否吻合，未标注的尺寸是否能通过计算得知，标高与竖向尺寸是否一致?等等。读后对基本数据要记住，发现的问题要记录下来。但是读图的目的不同，读的角度就不同，用于学习时是在无设计、施工经验，但有初步了解房屋构造、有投影知识的情况下读图，因此就要经常实践，不断积累经验，循序渐进地培养自己读图的能力，后面我们附了一套小商场的施工图，希望同学们用前面学习的知识，实践一次读
3.5. 1 柱的平面整体表示法（续页）
柱的平面整体表示法是在绘出柱的平面布置图的基础上，采用列表注写方式或截面注写方式来表示柱的截面尺寸和钢筋配置的结构施工图。
2．截面注写方式
柱的截面注写法是在标准层平面布置图上，在同一编号的柱中选一个截面，适当放大比例，在图原位直接注写其截面尺寸和配筋来表示柱的施工图。在柱截面图上先标注出柱的编号，在编号后面注写其截面尺寸bxh，角筋或全部纵筋、箍筋，包括钢筋级别、直径与间距，并标注截面与轴线的相对位置。图2-31中分别表示了框架柱、梁上柱的截面尺寸和配筋。图中编号KZl 的柱所标注的“600x600‘’表示柱的截面尺寸，其425表示角筋为4根直径为25mm的Ⅱ级钢筋， 10—100／200则表示箍筋为直径10mm的I级钢筋，其间距在加密区为100mm，非加密区为200mm。柱的截面图的上方标注的5 25，表示b边一侧配置的中部筋，图的左方标注的4q922，表示 h边一侧配置的中部筋。由于柱截面配筋对称，所以在柱截面图的下方和右方的标注省略。图中编号LZl柱的截面尺寸为300x300mm，纵筋为6根直径为16mm的Ⅱ级钢筋，箍筋为直径8mm的I级钢筋，其间距为200mm （教材p72-74）。

结构布置平面图

结构布置平面图
结构布置平面图主要表示房屋各层楼屋面承重结构(如墙或柱、梁、板等)，楼面下层的门窗过梁、圈梁布置；以及现浇板的构造与配筋等情况。钢筋混凝土结构按施工方法可分为预制装配式和现浇整体式。
一、预制装配式楼层结构布置平面图
预制装配式：将在预制厂生产好了的构件运送到施工现场进行连接安装的一种施工方法。
预应力混凝土空心板图集（四川省）川03G306中对构件代号的规定
预应力
荷载等级
YKBX×××—×
空心板
标志板宽(0.5m、0.6m、0.9m)
W示屋面板,T示悬挑板
标志板长
(楼面板无)
钢筋混凝土单梁图集（四川省）川03G312中对构件代号的规定
单梁代号
可变荷载
L××××—×
跨度代号
负荷宽度
钢筋混凝土过梁（国家建筑标准设计图集） 03G322—1
2.圈梁布置图：
为提高房屋的整体刚度及抗震能力，
防止由于地基的不均匀沉降对房屋的不利影响，应按规定设置钢筋混凝土圈梁，通常，圈梁沿墙体连通设置成闭合形，并处于同一高度。圈梁布置图常用粗实线按较小比例单独画出，还应画出相应的断面详图，如下图。
标注内容：圈梁所在墙体的轴线及编号，轴线间距尺寸，圈梁的梁底标高
结构布置平面图中பைடு நூலகம்剖、断面详图编号顺序规定：
外墙按顺时针方向从左下角开始
编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号，如下图。
（2）安装节点大样
下面为几种板与板、板与墙（梁）连接处设置锚固钢筋的安装节点大样图例子。
安装节点大样图例子（续）
过梁
荷载等级
GL—×××××
截面形式,省略时为矩形; 净跨，如18代表1800mm;

《结构布置》课件

在计算软件中建立结构布置的模型，并进行必要的简化与假设。
模拟分析
进行模拟分析，获取结构的应力、应变、位移等结果。
选择合适的计算软件
选择功能强大、易于操作的结构分析软件，如SAP、ANSYS 等。
加载与边界条件
根据实际情况设置加载和边界条件，模拟实际受力情况。
结果评估与优化
根据模拟分析结果进行评估，找出潜在问题，进一步优化结构布置。
《结构布置》ppt 课件
目录
• 结构布置概述 • 结构布置的原则与要求 • 结构布置的常见类型与实例 • 结构布置的优化方法与技巧 • 结构布置的工程实践与案例分析 • 结论与展望
01
结构布置概述
定义与特点
定义
结构布置是指通过合理安排和组织各种元素，以实现特定目标的过程。在建筑和工程领域中，结构布置特指对建筑物或构筑物的空间布局、结构和功能等方面的规划与设计。
实践经验总结
大跨度结构的布置需充分考虑结构的承载能力、稳定性、施工难度及经济性等因素，选择合适的材料和结构形式。
特殊环境下的结构布置实践
特殊环境的定义与特点
特殊环境是指对建筑物有特殊要求或存在特殊地质、气候等条件的场所。
案例分析
青藏铁路沿线的桥梁和隧道，由于地处高原、冻土等特殊环境，其结构布置需充分考虑地质条件、气候特点及施工难度等因素，
实践经验总结
高层建筑的结构布置需充分考虑建筑的使用功能、结构安全、经济性及施工可行性等因素，选择合适的结构体系和布置方式。
大跨度结构的布置实践
大跨度结构的定义与特点
大跨度结构是指跨越较大空间的建筑物，具有跨度大、重量轻、跨越能力强等特点。
案例分析
国家体育场“鸟巢”作为典型的钢结构大跨度场馆，其结构布置采用了双向弯曲的格构式钢拱架结构体系，实现了建筑的独特造型和承载能力。

楼层结构平面布置图

14.2.3楼层结构布置平面图楼层（屋面）结构布置图是假想沿楼面（或屋面）将建筑物水平剖切后所得的楼面（或屋面）的水平投影。

它反映出每层楼面（或屋面）上板、梁及楼面（或屋面）下层的门窗过梁布置以及现浇楼面（或屋面）板的构造及配筋情况。

为二层梁的布置及配筋图,为板的结构布置平面图。

图中中粗线为未被楼面构件挡住的墙（柱），中粗虚线为被楼面构件挡住的墙，粗实线为梁，细实线为下层的门窗洞及雨篷。

一般情况下，梁和板的布置可画在同一张图纸上，但在实际施工中，是将梁全部搁置和浇铸完后，再搁板。

因此，实际工程中，可将梁和板的结构布置平面图分开绘制，以免标注太多太乱而不清晰。

如为二层梁的布置及配筋图，为板的结构布置平面图。

从中可看出：沿外墙上布置有窗过梁G L4152、G L4101、G L4122、G L 4151、G L4184、G L4181等，另外②轴线以左，⑧轴线以右，在轴线到轴线范围内的阳台位置,布置有现浇梁X L1和X L2；沿内墙上布置有G L 4082、G L 4081等过梁，另外还布置有L27、L L1、L L2、L L4、T L24等梁。

梁的断面尺寸也可从图中看出。

如图中符号的具体含义为：一一梁编号为L L1。

一一梁的断面尺寸，梁宽200，梁高350。

一一梁内箍筋直径为，间距为100。

一一梁内上部两根直径为m m的架立筋，下部三根直径为18m m主筋。

从可看出：预制板平面布置的图示方法是在预制板布置的某一范围内用细实线由左下至右上画一对角线（该对角线是结构单元铺板的外轮廓线的对角线），在对角线的一侧（或两侧）注写铺板的数量、代号和编号；也可用细实线分块画出全部或部分预制板的轮廓线，以示铺板方向。

本图是以后一种方式表达的。

铺板完全相同的结构单元可用一代号标明，如、…，不必一一标注，以减少绘图工作量。

钢筋混凝土梁、板、过梁等多采用标准图，构件编号各地有所不同。

和中各构件编号的含义如下：矩形截面过梁的编号（选自D B J T-13一一地区标准建筑图第十三分册，即《钢筋混凝土过梁图集》）。

教你轻松看懂结构平面图

教你轻松看懂结构平面图结构平面图是工程结构设计中非常重要的一环，它通过图形的方式展示建筑物或其他工程结构中的构件和关系，能够帮助设计师和其他工程人员进行设计和分析。

但是对于一些非专业人员来说，理解结构平面图往往是一件比较困难的事情。

本文将详细介绍如何轻松看懂结构平面图。

一、什么是结构平面图结构平面图通常是指工程结构中每一层墙、柱、拱和梁的平面展示。

结构平面图一般由设计师根据图纸和现场情况绘制而成，它通常为二维图形，并以特定比例展示。

建筑结构中的平面图分为地下室、一层、二层等，其中每一层的平面图都有很多的构建，如墙体、柱子、梁等。

结构平面图在建筑结构设计中具有重要的作用，因为它们对整个建筑物的稳定性和安全性起着举足轻重的作用。

二、结构平面图中的基本元素以下是结构平面图中常见的基本元素：1. 墙体墙体用于提供建筑物的结构支撑，同时还可用于隔断区域。

在结构平面图中，墙体通常显示为一根黑线，有时会通过图形填充来表示墙的厚度和类型。

2. 柱子柱子主要用于支撑建筑物的重量。

柱子在结构平面图中通常显示为一根竖直的线。

3. 梁梁是用于跨越两根柱子之间的元素，它们通常用于支撑屋顶和天花板。

梁在结构平面图中显示为一条横向的线。

4. 房屋外形房屋外形通过轮廓线展示建筑物的形状和大小，通常用于确定建筑的总体布局。

三、如何读懂结构平面图以下是一些读懂结构平面图的基本步骤：1. 了解比例尺结构平面图中通常都会有比例尺，通过比例尺我们可以了解到图中的元素大小与实际大小关系。

当我们了解了比例尺，就能够更好地理解图中元素的相对大小及其分布情况。

2. 分析图形符号在结构平面图中，每种构件和元素都有对应的符号。

当您了解了这些符号，并能够正确地解释它们时，就能够更好地理解图中所表达的信息。

3. 熟悉构件的布局每个结构平面图都有自己的构件布局，熟悉这种布局有助于识别建筑物的各个部分，并能够更好地了解建筑的结构。

4. 熟练掌握图中标尺图中标尺用于描述图像之间的距离和尺寸关系，必须善于使用标度尺才能更好地测量距离和尺寸，并对整个建筑物有更好的了解。

基础结构图、平面布置图解析精选课件PPT

(3) 看基础梁的位置、代号
(4) 看地沟和空洞。
由于给排水的要求，常在基础墙上设置预留孔洞。在平面图上用虚线表示地沟和孔洞的位置，并注明大小及洞底的标高。
(5) 基础中的剖切符号及其编号。
在不同的位置，基础的形状、尺寸、埋深及与轴线的相对位置不同，需要分别画出它们的断面图（基础详图）。
3、基础详图
• （2）看基础断面形状、大小、材料以及配筋 • （3）基础断面的详细尺寸和室内外地面标高
及基础底面的标高
1. 住宅基础平面布置图
2. 独立基础图详图
• 7.4.1楼层结构平面图的形成
楼层结构平面图是假想用一个紧贴楼面的水平面剖切楼层后所得的水平剖视图。主要表示墙、梁、板、柱等构件在平面图中的布置。
图9-4 条形基础的基础平面图
2、基础平面图的内容及识读
(1) 看图名、比例和轴线。
(2)
和平面图保持一致
(2) 看基础的平面布置，即基础墙、柱以及基础底面形状、大小及其与轴线的关系。
每一条定位轴线处均有4条线，两条粗实线（基础墙宽）和两条细实线（基础底面宽度）。基础墙的宽度和墙体宽度一致，基础底面宽度根据受力情况而定。
• 7.4.2楼层结构平面图的识读
（1）看图名、轴线、比例。
应与建筑平面图的保持一致。
（2）看预制板的平面布置及其标注
• （3）看现浇楼板的布置
表示方法有两种：一种是直接在现浇板的位置处绘出配筋图，并进行钢筋标注；另一种是在现浇板范围内画一对角线，并注写板的编号，该板配筋另有详图。
Hale Waihona Puke Thank you感谢聆听批评指导
汇报人：XXX 汇报日期：20XX年XX月XX日

结构布置平面图布置及画法一

商业建筑的结构布置平面图
商业建筑的结构布置平面图需要展示商业建筑的楼层高度、楼层承重、楼层布局等信息，以满足商业建筑的特殊需求。
商业建筑的结构布置平面图需要考虑商业建筑的消防安全，合理布置消防通道、消防设施等，确保商业建筑的消防安全。
商业建筑的结构布置平面图还需要考虑商业建筑的节保性能。
结构布置平面图的实
04
例分析
住宅楼的结构布置平面图
住宅楼的结构布置平面图主要展示住宅楼各层楼板的平面布置情况，包括梁、柱、墙等结构构件的位置和尺寸。
住宅楼的结构布置平面图需要标注房间的名称、用途、面积等信息，以便于后续的施工和设计工作。
住宅楼的结构布置平面图还需要考虑建筑物的抗震性能，合理布置承重墙、承重柱等结构构件，确保建筑物的安全性和稳定性。
02
确定坐标系的原点，以及X轴和Y 轴的方向，确保图纸上的位置与实际位置一致。
绘制建筑物的轮廓和基础
根据建筑物的外形轮廓，使用粗线绘制出建筑物的外墙、门窗和其他主要特征。
绘制建筑物的基础，包括基础梁、柱和承重墙的位置和尺寸。
绘制承重墙、柱子和梁
根据建筑物的结构和承重需求，使用粗线绘制承重墙、柱子和梁的位置和尺寸。
公共设施的结构布置平面图
公共设施的结构布置平面图需要展示公共设施的楼层高度、楼层承重、楼层布局等信息，以满足公共设施的特殊需求。
公共设施的结构布置平面图需要考虑公共设施的使用功能和特点，合理规划公共设施的空间布局，提高公共设施的使用效率和服务质量。
公共设施的结构布置平面图还需要考虑公共设施的安全性和稳定性，采用合理的建筑结构和材料，确保公共设施的安全使用和长期稳定运行。
标明承重墙、柱子和梁的材料和规格，以便进行结构分析和计算。
