合泰单片机串口通讯C语言
C语言实现串口通信
C语言实现串口通信在使用系统调用函数进行串口通信之前，需要打开串口设备并设置相关参数。
打开串口设备可以使用open(函数，设置串口参数可以使用termios结构体和tcsetattr(函数。
以下是一个简单的串口通信接收数据的示例代码：```c#include <stdio.h>#include <stdlib.h>#include <fcntl.h>#include <unistd.h>#include <termios.h>int mainint fd; // 串口设备文件描述符char buff[255]; // 存储接收到的数据int len; // 接收到的数据长度//打开串口设备fd = open("/dev/ttyS0", O_RDONLY);if (fd < 0)perror("Failed to open serial port");return -1;}//设置串口参数struct termios options;tcgetattr(fd, &options);cfsetspeed(&options, B1200); // 设置波特率为1200 tcsetattr(fd, TCSANOW, &options);//接收数据while (1)len = read(fd, buff, sizeof(buff)); // 从串口读取数据if (len > 0)buff[len] = '\0'; // 将接收到的数据转为字符串printf("Received data: %s\n", buff);}}//关闭串口设备close(fd);return 0;```这段代码首先通过open(函数打开串口设备文件"/dev/ttyS0"，然后使用tcgetattr(函数获取当前设置的串口参数，接着使用cfsetspeed(函数设置波特率为1200，最后使用tcsetattr(函数将设置好的串口参数写回。
合泰C语言用户手册
函数 ....................................................................................................27
数组 ....................................................................................................28
注释 ......................................................................................................2
标识符..........................................................................................................3
位数据类型 ........................................................................................25
内嵌式汇编语言 ................................................................................26
条件运算符 ..........................................................................................9
逗号运算符 ..........................................................................................9
c语言串口通信范例完整版
c语言串口通信范例标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一个c语言的串口通信程序范例标签：分类：最近接触一个项目，用HL-C1C激光位移传感器+易控组态软件完成生产线高度跳变检测，好久没有接触c c#，一些资料，找来做个记录，也许大家用的着#include <>#include <>#include <>#include <>#define COM232 0x2f8#define COMINT 0x0b#define MaxBufLen 500#define Port8259 0x20#define EofInt 0x20static int comportaddr;static char intvectnum;static unsigned char maskb;static unsigned char Buffer[MaxBufLen];static int CharsInBuf,CircIn,CircOut;static void (interrupt far *OldAsyncInt)();static void interrupt far AsyncInt(void);void Init_COM(int ComPortAddr, unsigned char IntVectNum, int Baud, unsigned char Data, unsigned char Stop, unsigned char Parity) {unsigned char High,Low;int f;comportaddr=ComPortAddr;intvectnum=IntVectNum;CharsInBuf=0;CircIn=0;CircOut=0;f=(Baud/100);f=1152/f; High=f/256;Low=f-High*256;outp(ComPortAddr+3,0x80);outp(ComPortAddr,Low);outp(ComPortAddr+1,High);Data=(Data-5)|((Stop-1)*4);if(Parity==2) Data=Data|0x18;else if(Parity==1) Data=Data|0x8; outp(ComPortAddr+3,Data);outp(ComPortAddr+4,0x0a);outp(ComPortAddr+1,0x01);disable();OldAsyncInt=getvect( IntVectNum ); setvect( IntVectNum, AsyncInt ); enable();maskb=inp(Port8259+1);if(IntVectNum==0x0c)outp(Port8259+1,maskb&0xef); else outp(Port8259+1,maskb&0xf7);}static void interrupt far AsyncInt(void){disable();if(CharsInBuf<MaxBufLen)Buffer[CircIn]=inp(comportaddr);if(CircIn<MaxBufLen-1) CircIn++;else CircIn=0;if(CircIn==CircOut) CircOut++;else CharsInBuf++;enable();outp(Port8259,EofInt);}void Restore(void){setvect(intvectnum,OldAsyncInt);outp(Port8259+1,maskb);}int GetCharInBuf(unsigned char *Char) {int Flag;Flag=-1;if(CharsInBuf>0){(*Char)=Buffer[CircOut];if(CircOut<MaxBufLen-1)CircOut++;else CircOut=0;CharsInBuf--;Flag=0;}return Flag;}int SendChar(unsigned char Char){if((inp(comportaddr+5)&0x20)==0) return -1; outp(comportaddr,Char);return 0;}main(){int i,c;unsigned char InChar;Init_COM(COM232,COMINT,1200,8,1,0);while(1){if(kbhit()){if((InChar=getch())==27)break; else while(SendChar(InChar)); }if(GetCharInBuf(&InChar)==0)printf("%c",InChar);}Restore();}接收程序：#include <>#include <>#include <>#include <>#include <>#include <>#define RXD 0 .);void putb(unsigned char ch).){unsigned char ch;ch=inportb(portaddr+RXD);putb(ch);incount++; n");exit(1);}else{printf("The used port is :COM%d\n",ComNum); };Getportaddr(port); .#else#define __CPPARGS#endif#define SER_RBF 0#define SER_THR 0#define SER_IER 1#define SER_IIR 2#define SER_LCR 3#define SER_MCR 4#define SER_LSR 5#define SER_MSR 6#define SER_DLL 0#define SER_DLH 1#define SER_BAUD_1200 96 #define SER_BAUD_2400 48 #define SER_BAUD_9600 12 #define SER_BAUD_19200 6 #define SER_GP02 8#define COM_1 0x3F8#define COM_2 0x2F8 /*/ base port address of port 1*/#define COM_3 0x3E8#define COM_4 0x2E8#define SER_STOP_1 0 /*/ 1 stop bit per character*/#define SER_STOP_2 4 /*/ 2 stop bits per character*/#define SER_BITS_5 0 /*/ send 5 bit characters*/#define SER_BITS_6 1 /*/ send 6 bit characters*/#define SER_BITS_7 2 /*/ send 7 bit characters*/#define SER_BITS_8 3 /*/ send 8 bit characters*/#define SER_PARITY_NONE 0 /*/ no parity*/#define SER_PARITY_ODD 8 /*/ odd parity*/#define SER_PARITY_EVEN 24 /*/ even parity*/#define SER_DIV_LATCH_ON 128 /*/ used to turn reg 0,1 into divisor latch*/ #define PIC_IMR 0x21 /*/ pic's interrupt mask reg.*/#define PIC_ICR 0x20 /*/ pic's interupt control reg.*/#define INT_SER_PORT_0 0x0C /*/ port 0 interrupt com 1 & 3*/#define INT_SER_PORT_1 0x0B /*/ port 0 interrupt com 2 & 4*/#define SERIAL_BUFF_SIZE 128 /*/ current size of circulating receivebuffer*/void interrupt far (*Old_Isr)(__CPPARGS); /*/ holds old com port interrupt handler*/char ser_buffer[SERIAL_BUFF_SIZE]; /*/ the receive buffer*/int ser_end = -1,ser_start=-1; /*/ indexes into receive buffer*/int ser_ch, char_ready=0; /*/ current character and ready flag*/int old_int_mask; /*/ the old interrupt mask on the PIC*/int open_port; /*/ the currently open port*/int serial_lock = 0; /*/ serial ISR semaphore so the buffer*//*/ isn't altered will it is being written*//*/ to by the ISR*//*-------------写串口-----------------*/void interrupt far Serial_Isr(__CPPARGS){serial_lock = 1;ser_ch = inp(open_port + SER_RBF);if (++ser_end > SERIAL_BUFF_SIZE-1)ser_end = 0;ser_buffer[ser_end] = ser_ch;++char_ready;outp(PIC_ICR,0x20);serial_lock = 0;}int Ready_Serial(){return(char_ready);}/*--------------读串口--------------*/ int Serial_Read(){int ch;while(serial_lock){}if (ser_end != ser_start){if (++ser_start > SERIAL_BUFF_SIZE-1)ser_start = 0;ch = ser_buffer[ser_start];printf("%x",ch);if (char_ready > 0)--char_ready;return(ch);}elsereturn(0);}/*--------------写串口-----------------*/ Serial_Write(char ch){while(!(inp(open_port + SER_LSR) & 0x20)){}asm clioutp(open_port + SER_THR, ch);asm sti}/*-----------初始化串口---------------*/Open_Serial(int port_base, int baud, int configuration) {open_port = port_base;disable();outp(port_base + SER_LCR, SER_DIV_LATCH_ON);outp(port_base + SER_DLL, baud);outp(port_base + SER_DLH, 0);outp(port_base + SER_LCR, configuration);outp(port_base + SER_MCR, SER_GP02);outp(port_base + SER_IER, 1);if (port_base == COM_1 || port_base==COM_3){Old_Isr = _dos_getvect(INT_SER_PORT_0);_dos_setvect(INT_SER_PORT_0, Serial_Isr);printf("\nOpening Communications Channel Com Port #1/3...\n");}else{Old_Isr = _dos_getvect(INT_SER_PORT_1);_dos_setvect(INT_SER_PORT_1, Serial_Isr);printf("\nOpening Communications Channel Com Port #2/4...\n");}old_int_mask = inp(PIC_IMR);outp(PIC_IMR, (port_base==COM_1) (old_int_mask & 0xEF) : (old_int_mask & 0xF7 ));enable();/*-------------关闭串口--------------*/Close_Serial(int port_base){outp(port_base + SER_MCR, 0);outp(port_base + SER_IER, 0);outp(PIC_IMR, old_int_mask );if (port_base == COM_1){_dos_setvect(INT_SER_PORT_0, Old_Isr);printf("\nClosing Communications Channel Com Port #1.\n"); }else{_dos_setvect(INT_SER_PORT_1, Old_Isr);printf("\nClosing Communications Channel Com Port #2.\n");}/*-------------发送应用----------------*/ void main(int argc,char *argv[]){char ch,press;int done=0;FILE *fp;argc=2;//argv[1]="c:\\";if(argc<2){printf("\nUsage:display !!!");// exit(1);}if((fp=fopen(argv[1],"r+b"))==NULL)printf("cannot open the file\n");// exit(0);}fseek(fp, 0, SEEK_SET);Open_Serial(COM_1,SER_BAUD_9600,SER_PARITY_EVEN| SER_BITS_8 | SER_STOP_1); printf("com:1;bps:9600;parity:even;bits:8;stop bit:1");printf("press any key to begin sending");getch();//Serial_Write(''); //该语句可用于发送单个字符while(!done&&ch != EOF) //发送文件开始{ch = fgetc(fp);//if(ch==EOF) Serial_Write(27);Serial_Write(ch);delay(30);if (kbhit()){press=getch();if (press==27){Serial_Write(27);done=1;}}}Close_Serial(COM_1);fclose(fp);}下面介绍最重要的MFC:CWnd：窗口，它是大多数“看得见的东西”的父类（Windows里几乎所有看得见的东西都是一个窗口，大窗口里有许多小窗口），比如视图CView、框架窗口CFrameWnd、工具条CToolBar、对话框CDialog、按钮CButton，etc;一个例外是菜单（CMenu）不是从窗口派生的。

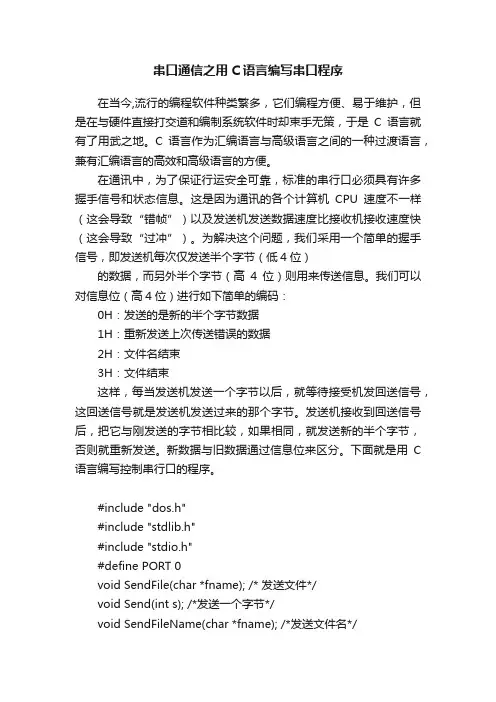

串口通信之用C语言编写串口程序
串口通信之用C语言编写串口程序在当今,流行的编程软件种类繁多，它们编程方便、易于维护，但是在与硬件直接打交道和编制系统软件时却束手无策，于是C语言就有了用武之地。
C语言作为汇编语言与高级语言之间的一种过渡语言，兼有汇编语言的高效和高级语言的方便。
在通讯中，为了保证行运安全可靠，标准的串行口必须具有许多握手信号和状态信息。
这是因为通讯的各个计算机CPU速度不一样（这会导致“错帧”）以及发送机发送数据速度比接收机接收速度快（这会导致“过冲”）。
为解决这个问题，我们采用一个简单的握手信号，即发送机每次仅发送半个字节（低4位）的数据，而另外半个字节（高4位）则用来传送信息。
我们可以对信息位（高4位）进行如下简单的编码：0H：发送的是新的半个字节数据1H：重新发送上次传送错误的数据2H：文件名结束3H：文件结束这样，每当发送机发送一个字节以后，就等待接受机发回送信号，这回送信号就是发送机发送过来的那个字节。
发送机接收到回送信号后，把它与刚发送的字节相比较，如果相同，就发送新的半个字节，否则就重新发送。
新数据与旧数据通过信息位来区分。
下面就是用C 语言编写控制串行口的程序。
#include "dos.h"#include "stdlib.h"#include "stdio.h"#define PORT 0void SendFile(char *fname); /* 发送文件*/void Send(int s); /*发送一个字节*/void SendFileName(char *fname); /*发送文件名*/void ReceiveFile(); /*接收文件*/void GetFileName(char *f); /*接收文件名*/void InitPort(int port,unsigned char para); /*初始化端口*/ void SendPort(int port,char c); /*端口发送*/int ReadPort(int port); /*读端口字节*/int CheckState(int port); /*检查端口状态*/int Receive(int port,int *G); /*接收一个字节*/main(int argc,char *argv[]){if(argc<2){printf("Please input R(receive) or S(sent) parametre:"); exit(1);}InitPort(PORT,231);if(*argv[1]==''''S'''') /*检查选择的有效性*/SendFile(argv[2]);else if(*argv[1]==''''R'''')ReceiveFile();else{printf("Error parament.Please input again.");exit(1);}}void SendFile(char *fname){FILE *fp;int ch,s;if((fp=fopen(fname,"rb"))==NULL){printf("Can''''t open the file.\n");exit(1);}SendFileName(fname);do{ch=(int)getc(fp);if(ferror(fp)){printf("Error reading file.\n");break;}s=ch%16; /*取文件中一个字节的低4位*/ Send(s);s=ch/16; /*取文件中一个字节的高4位*/ Send(s);}while(!feof(fp));s=46; /*发送文件结束信息*/Send(s);Send(s);fclose(fp);}void Send(s)int s;{int G;SendPort(PORT,s);G=ReadPort(PORT); /*等待握手信号*/ if(s!=G)s=s+16;do{SendPort(PORT,s);G=ReadPort(PORT);/*等待握手信号*/}while(s!=G);}void SendFileName(fname)char *fname;{int s,ch;printf("Now transmit the file.Please wait..."); while(*fname){ch=(int)fname++;s=ch%16; /*取文件名中一个字节的低4位*/ Send(s);s=ch/16;Send(s); /*取文件名中一个字节的低4位*/}s=32; /*发送文件名结束标志*/Send(s);Send(s);}void ReceiveFile(){FILE *fp;char ch;int G1,G2,G3;char fname[15];GetFileName(fname);printf("Receiving file %s.\n",fname); remove(fname);if((fp=fopen(fname,"wb"))==NULL){printf("Can''''t open output file.\n");exit(1);}/*循环为检测每次接受的数据是否为新数据，如果不是，*//*则用此次接收的数据覆盖上次接收的数据*/G1=ReadPort(PORT);G2=Receive(PORT,&G1);do{G3=Receive(PORT,&G2);ch=(char)(G1%16+G2*16);/*恢复分开的数据，组合高4位和低4位*/putc(ch,fp);if(ferror(fp)){printf("\nError writing file.");exit(1);}G2=Receive(PORT,&G3);G1=G3;}while(G1/16!=48);printf("\nTransmit finished.");fclose(fp);}int Receive(port,G)int port,*G;{int GM;SendPort(port,*G);GM=ReadPort(port);if(GM/16==0)return GM;else if(GM/16==1){do{*G=GM;SendPort(port,GM);GM=ReadPort(port);}while(GM/16==1);}return GM;}void GetFileName(char *f){int G1,G2,G3;char ch;G1=ReadPort(PORT);G2=ReadPort(PORT);do{G3=Receive(PORT,&G3);ch=(char)(G1%16+G2/16);*f=ch;*f++;G2=Receive(PORT,&G3);G1=G3;}while(G1/16!=32);printf("File name transmit finished.\n"); }void InitPort(port,para)int port;unsigned char para;{union REGS reg;reg.x.dx=port;reg.h.ah=0;reg.h.al=para;int86(0x14,?,?);}void SendPort(port,c)int port;char c;{union REGS reg;reg.x.dx=port;reg.h.al=c;reg.h.ah=1;int86(0x14,?,?);if(reg.h.ah&128){printf("\nSend mistakes!");exit(1);}}int ReadPort(port)int port;{union REGS reg;while(!(CheckState(port)&256)){if(kbhit()){/*如端口长期无数据可人为终止等待*/ printf("Press any key to exit.");getch();exit(1);}}reg.x.dx=port;reg.h.ah=2;int86(0x14,?,?);if(reg.h.ah&128){printf("\nRead mistake!");exit(1);}return reg.h.al;}int CheckState(port)int port;{union REGS reg;reg.x.dx=port;reg.h.ah=3;int86(0x14,?,?);return reg.x.ax;}在当今,流行的编程软件种类繁多，它们编程方便、易于维护，但是在与硬件直接打交道和编制系统软件时却束手无策，于是C语言就有了用武之地。
Holtek C语言学习教程
第一课时1、Holtek公司编译器HT-IDE3000使用说明（1）双击打开HT-IDE3000，进入编译器的界面，见下图：（2）单击“工程”——>选择“新建”,弹出下图窗口；——Project Name：新建项目文件的名称，不建议使用中文名称；——Project Location：项目文件存放的位置，勾选“Create directory for project”后，会自动建立一个文件夹，项目文件都存放在此文件夹内；——Project MCU：单片机的型号；——Choose Language Tool：选择编程语言，这里选择“V2”版本的C语言。
（3）点击下一步，选择“.C”；（4）点击下一步，再点击下一步，点击OK，然后弹出“配置选项”，配置选择只要是对单片机一些功能和特性进行设置，例如工作电压，工作频率，看门狗等；（5）配置选项设置完后，点击OK，再点击确定，那么新的工程就建立完毕了。
2、C语言程序设计（1）主函数每个程序只有一个主函数，程序是从主函数开始执行。
格式：void main(){}例子：#include "HT66F40.h"void main()//程序从这里开始跑{_nop();//语句1_nop();//语句2_nop();//语句3}功能说明：程序执行的顺序，语句1—>语句2—>语句3。
（2）子函数一个程序包含各种功能，如果每种功能都做成一个子函数，那么整个程序的架构实现了模块化。
例如，LCD的开启，显示及关闭这三个功能可以分别做成三个独立的子函数。
使用子函数的步骤：①编写子函数的功能void TurnOn_LCD()//LCD开启子函数，TurnOn_LCD是函数的名称{_nop();//这里先用空指令代表子函数的功能_nop();//这里先用空指令代表子函数的功能}②声明子函数，告诉单片机有这个子函数存在void TurnOn_LCD();技巧：直接把步骤①的第一行复制过来，然后在后面加上分号；③调用子函数TurnOn_LCD();例子：#include "HT66F40.h"void TurnOn_LCD();//声明子函数，告诉单片机有这个子函数存在void TurnOff_LCD();//声明子函数，告诉单片机有这个子函数存在void display_LCD();//声明子函数，告诉单片机有这个子函数存在void main(){_nop();//空指令_nop();//空指令_nop();//空指令while(1) //while循环结构，当小括号里内容为真，执行{//while大括号里的内容TurnOn_LCD(); //调用LCD开启子函数display_LCD();//调用LCD显示子函数TurnOff_LCD();//调用LCD关闭子函数}}void TurnOn_LCD()//编写子函数的功能，LCD开启子函数，TurnOn_LCD是{ //函数的名称_nop();//这里先用空指令代表子函数的功能_nop();//这里先用空指令代表子函数的功能}void TurnOff_LCD()//编写子函数的功能，LCD关闭子函数，TurnOff_LCD是{//函数的名称_nop();//这里先用空指令代表子函数的功能_nop();//这里先用空指令代表子函数的功能}void display_LCD()//编写子函数的功能，LCD显示子函数，display_LCD是{//函数的名称_nop();//这里先用空指令代表子函数的功能_nop();//这里先用空指令代表子函数的功能}（3）中断子函数使用中断子函数的步骤：①相关寄存器进行初始化（请查阅相关型号IC的PDF）②声明中断子函数地址格式：#pragma vector 中断子函数名称@中断入口地址例如：#pragma vector isr_tm0@0x14③编写中断子函数的功能例如：void isr_tm0(){}例子：#include "HT66F40.h"#pragma vector isr_tm0 @0x14//声明中断子函数的入口地址void mcu_init();//声明单片机初始化子函数void main(){mcu_init();while(1)//while循环结构，当小括号里内容为真，执行while{//大括号里的内容_nop();_nop();}}void isr_tm0()//编写中断子函数的功能{_t0af=0;//清除中断标志位_nop();//这里先用空指令代表中断子函数的功能}void mcu_init()//编写单片机初始化子函数{//定时器相关寄存器初始化_tm0c0=0b00000000;//定时器计数时钟fsys/4=1Mhz，fsys=4Mhz为系统//频率_tm0c1=0b11000001;//选择定时计数工作模式，//清0计数器的条件：与比较器A匹配，即//计数值与tm0al，tm0ah的值相等时，计数器清0）_tm0al=0xe8;//0x03e8=1000_tm0ah=0x03;_t0on=1;//启动定时器//定时器中断相关寄存器初始化_emi=1;//总中断控制位，0-关闭1-开启_mf0e=1;//多功能中断0控制位，0-关闭1-开启_t0ae=1;//TM0比较器A匹配中断控制位，0-关闭1-开启}（4）函数的返回值及参数的介绍①无返回值，无参数函数：前面介绍的函数均为无返回值无参数函数。
