常用无极性和贴片电容
认识贴片电容
认识贴片电容认识贴片电容电容的容量单位为：法（F）、微法（uf），皮法（pf)。
一般我们不用法做单位，因为它太大了。
各单位之间的换算关系为：1F=106uf 1uf=106pf1F=103mf=106uf=109nf=1012pf在使用中，还经常见到单位：nf。
1uf=1000nf 1nf=1000pf电容的容量标识的几种方法：如果标值104，容量就是：10X10000pf=0.1uf。
如果标值473，即为47X1000pf=0.047uf。
（后面的4、3，都表示10的多少次方）。
又如：332=33X100pf=3300pf。
一、电容的贴片式有何好处？节省空间，便于高集成电路设计可靠性、精度变高了，抗干扰能力增强更加安全，无脚刺二、贴片电容的作用是什么？其作用主要是清除由芯片自身产生的各种高频信号对其他芯片的串扰，从而让各个芯片模块能够不受干扰的正常工作。
在高频电子振荡线路中，贴片式电容与晶体振荡器等元件一起组成振荡电路，给各种电路提供所需的时钟频率。
贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。
贴片式陶瓷电容无极性，容量也很小（PF级），一般可以耐很高的温度和电压，常用于高频滤波。
陶瓷电容看起来有点像贴片电阻（因此有时候我们也称之为“贴片电容”），但贴片电容上没有代表容量大小的数字。
贴片式钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流能力相对较弱。
它被应用于小容量的低频滤波电路中。
贴片钽电容与陶瓷电容相比，其表面均有电容容量和耐压标识，其表面颜色通常有黄色和黑色两种。
譬如100-16即表示容量100μF，耐压16V。
贴片式铝电解电容拥有比贴片式钽电容更大的容量，其多见于显卡上，容量在300μF~1500μF之间，其主要是满足电流低频的滤波和稳压作用。
三、直插电容与贴片电容的区别无论是插件还是贴片式的安装工艺，电容本身都是直立于PCB的，根本的区别方式是贴片工艺安装的电容，有黑色的橡胶底座。

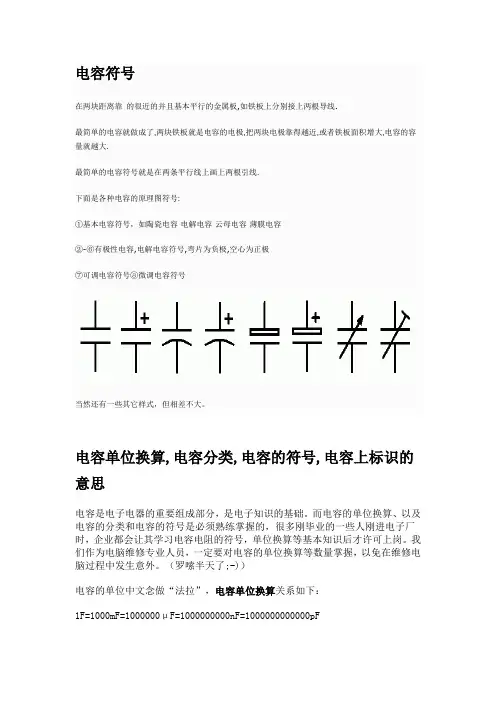

电容符号
电容符号在两块距离靠的很近的并且基本平行的金属板,如铁板上分别接上两根导线.最简单的电容就做成了,两块铁板就是电容的电极,把两块电极靠得越近,或者铁板面积增大,电容的容量就越大.最简单的电容符号就是在两条平行线上画上两根引线.下面是各种电容的原理图符号:①基本电容符号，如陶瓷电容电解电容云母电容薄膜电容②-⑥有极性电容,电解电容符号,弯片为负极,空心为正极⑦可调电容符号⑧微调电容符号当然还有一些其它样式，但相差不大。
电容单位换算,电容分类,电容的符号,电容上标识的意思电容是电子电器的重要组成部分，是电子知识的基础。
而电容的单位换算、以及电容的分类和电容的符号是必须熟练掌握的，很多刚毕业的一些人刚进电子厂时，企业都会让其学习电容电阻的符号，单位换算等基本知识后才许可上岗。
我们作为电脑维修专业人员，一定要对电容的单位换算等数量掌握，以免在维修电脑过程中发生意外。
（罗嗦半天了;-)）电容的单位中文念做“法拉”，电容单位换算关系如下：1F=1000mF=1000000μF=1000000000nF=1000000000000pF其实就是当由F→mF时在后面加3个零，由mF→μF时再加3个零….依次类推。
电容单位中文怎么念？F=法、mF=毫法、μF=微法、nF=纳法、pF=皮法。
电容上标识的意思(涵义)1、电解电容标识为6.3V，1500μF，105℃。
其含义为：6.3V为耐压值（V）；1500μF指电容的容量（C）；105℃指电容最大承受的工作温度。
各类电解电容图（有一个好肥哦~）电容的分类1、贴片电容•有极性贴片电容。
符号：“CT”、“TC”；电路图符号：•无极性贴片电容：1.单个电容：符号为“CB”、“BC”、“CM”、“MC”、“CD”，电路符号见最后面图片左边第一个2.拍容：符号为“CN”、“CP” 电路符号为：（你看排容的外形我想你能猜到它符号的样子）。
2、贴片电容的容量用颜色大小来表示，一般最大为0.1μF，大部分单位为pF；有的排容用直标发，如：“C181”其容量为180pF，与电阻的计算方法类似。

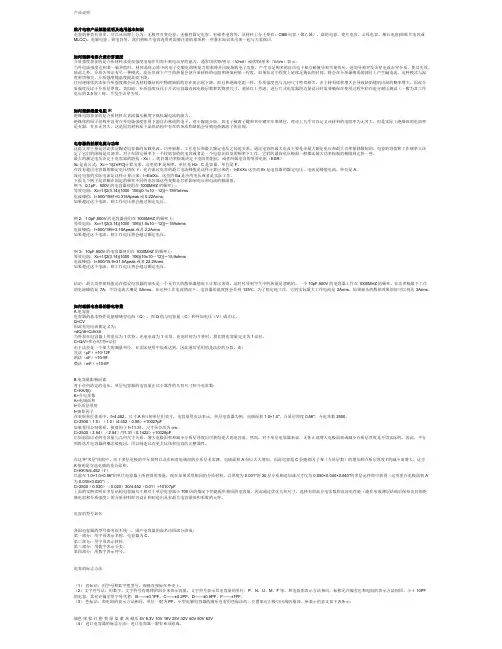

电容基本知识
产品说明贴片电容产品规格说明及选用基本知识电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上分主要有：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容(即贴片电容或MLCC)、电解电容、钽电容等。
我们将贴片电容选用时需要注意的事项和一些基本知识拿出来一起与大家探讨.如何理解电容介质击穿强度介质强度表征的是介质材料承受高强度电场作用而不被电击穿的能力，通常用伏特/密尔（V/mil）或伏特/厘米（V/cm）表示。
当外电场强度达到某一临界值时，材料晶体点阵中的电子克服电荷恢复力的束缚并出现场致电子发射，产生出足夠多的自由电子相互碰撞导致雪崩效应，进而导致突发击穿电流击穿介质，使其失效。
除此之外，介质失效还有另一种模式，高压负荷下产生的热量会使介质材料的电阻率降低到某一程度，如果在这个程度上延续足夠长的时间，将会在介质最薄弱的部位上产生漏电流。
这种模式与温度密切相关，介质强度隨温度提高而下降。
任何绝缘体的本征介质强度都会因为材料微结构中物理缺陷的存在而出现下降，而且和绝缘电阻一样，介质强度也与几何尺寸密切相关。
由于材料体积增大会导致缺陷隨机出現的概率增大，因此介质强度反比于介质层厚度。
类似地，介质强度反比于片式电容器內部电极层数和其物理尺寸。
基於以上考虑，进行片式电容器留边量设计时需要确保在使用过程中和在进行耐压测试（一般为其工作电压的2.5倍）時，不发生击穿失效。
如何理解绝缘电阻IR绝缘电阻表征的是介质材料在直流偏压梯度下抵抗漏电流的能力。
绝缘体的原子结构中没有在外电场强度作用下能自由移动的电子。
对于陶瓷介质，其电子被离子键和共价键牢牢束缚住，理论上几乎可以定义该材料的电阻率为无穷大。
但是实际上绝缘体的电阻率是有限，并非无穷大，这是因为材料原子晶体结构中存在的杂质和缺陷会导致电荷载流子的出现。
电容器的射频电流与功率这篇文章主要是讨论多层陶瓷电容器的加载电流、功率损耗、工作电压和最大额定电压之间的关系。
贴片电容常识- 贴片电容的分类和尺寸
贴片电容常识- 贴片电容的分类和尺寸电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
无极性电容参数详解
在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。
对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。
表4-1 电容的温度与容量误差编码下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是A VX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U 和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
贴片电容命名规则及方法
贴片电容命名规则及方法贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。
例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸套小，是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为0.05 英寸CG ：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF 以下的电容，102 ：是指电容容量，前面两位是有效数字、后面的2 表示有多少个零102＝10×102 也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500 前面两位是有效数字，后面是指有多少个零。
N ：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡T ：是指包装方式，T 表示编带包装，B 表示塑料盒散包装贴片电容的颜色，常规见得多的就是比纸板箱浅一点的黄，和青灰色，这在具体的生产过程中会有产生不同差异贴片电容上面没有印字，这是和他的制作工艺有关（贴片电容是经过高温烧结面成，所以没办法在它的表面印字），而贴片电阻是丝印而成（可以印刷标记）。
贴片电容有中高压贴片电容得普通贴片电容，系列电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、22 25 等。
贴片电容COG、NPO、X7R、Y5V、X5R介质区别
贴片电容COG NPO R7R R5V R5F介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的 R5R R7R R5V COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这个是按美国电工协会（EIA）标准，不同介质材料的MLC（按温度稳定性分成三类：超稳定级（工类）的介质材料为 COG或 NPO稳定级（II类）的介质材料为R7R能用级（川）的介质材料 R5V这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：R7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为土 15% R5P与R5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为± 10%£者+22%/-82%对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，R5R的意思就是该电容的正常工作温度为-55° C~+85 C,对应的电容容量变化为土 15% 下面我们仅就常用的NPOR7R Z5U和R5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVF公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO R7R Z5U和R5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
低温iKI容量变化X:-55 C4:+65' C A: ±1.0% Y：-30 n C5： +85 D C B:±1.5%Z： +10- c6:+105' CI C：±2,2%7: +125 • C D：±3.3%9: +150? C E: 土4了％9:+200 "C F:±7.5%10% |R：±15%22| T； +22% -33%U： +22%-56%V：+22%-82%一、NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
常用电子元件封装及尺寸
常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
常用无极性和贴片电容
常用电容容值以及封装简介常用电容容值【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P 100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
贴片电容的命名所包含的参数：1、贴片电容的尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH）3、要求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％）4、电压（4V 、6.3V、10V、16V、25V、50V、100V、250V、500V、1000V、2000V、3000V）5、容量(0PF-47UF)6、端头的要求(N表示三层电极)7、包装的要求(T表示编带包装，P表示散包装)例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)CG ：是表示生产电容要求用的材质，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。
贴片电容COG、NPO、X7R、Y5V、X5R介质区别-cog与x7r
贴片电容COG.NPO .X7R.Y5V.X5R介质差别在我们选择无极性电容式,不知道大家是否有留意到电容的X5R,X7R,Y5V,COG等等看上去很奇异的参数,有些摸不着脑筋,本身特意为此查阅了相干的文献,如今翻译出来奉献给大家.这个是按美国电工协会（EIA）尺度,不合介质材料的MLCC按温度稳固性分成三类：超稳固级（工类）的介质材料为COG或NPO;稳固级（II类）的介质材料为X7R;能用级（Ⅲ）的介质材料Y5V.这类参数描写了电容采取的电介质材料类别,温度特征以及误差等参数,不合的值也对应着必定的电容容量的规模.具体来说,就是：X7R经常运用于容量为3300pF~0.33uF的电容,这类电容实用于滤波,耦合等场合,电介质常数比较大,当温度从0°C变更为70°C时,电容容量的变更为±15%;Y5P与Y5V经常运用于容量为150pF~2nF的电容,温度规模比较宽,跟着温度变更,电容容量变更规模为±10%或者+22%/-82%.对于其他的编码与温度特征的关系,大家可以参考表4-1.例如,X5R的意思就是该电容的正常工作温度为-55°C~+85°C,对应的电容容量变更为±15%.下面我们仅就经常运用的NPO.X7R.Z5U和Y5V来介绍一下它们的机能和运用以及倾销中应留意的订货事项以引起大家的留意.不合的公司对于上述不合机能的电容器可能有不合的定名办法,这里我们引用的是AVX公司的定名办法,其他公司的产品请参照该公司的产品手册.NPO.X7R.Z5U和Y5V的重要差别是它们的填充介质不合.在雷同的体积下因为填充介质不合所构成的电容器的容量就不合,随之带来的电容器的介质损耗.容量稳固性等也就不合.所以在运用电容器时应依据电容器在电路中感化不合来选用不合的电容器.一.NPO电容器NPO是一种最经常运用的具有温度抵偿特征的单片陶瓷电容器.它的填充介质是由铷.钐和一些其它罕见氧化物构成的.NPO电容器是电容量和介质损耗最稳固的电容器之一.在温度从-55℃到+125℃时容量变更为0±30ppm/℃,电容量随频率的变更小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以疏忽不计的.其典范的容量相对运用寿命的变更小于±0.1%.NPO电容器随封装情势不合其电容量和介质损耗随频率变更的特征也不合,大封装尺寸的要比小封装尺寸的频率特征好.下表给出了NPO电容器可拔取的容量规模.NPO电容器合实用于振荡器.谐振器的槽路电容,以及高频电路中的耦合电容.平日COG和NPO指的是I 类电介质,温度特征-2-55℃~125℃容量变更率30ppm以内,如今C特征都用COG来暗示,不必NP0暗示了.二.X7R电容器X7R电容器被称为温度稳固型的陶瓷电容器.当温度在-55℃到+125℃时其容量变更为15%,须要留意的是此时电容器容量变更长短线性的.X7R电容器的容量在不合的电压和频率前提下是不合的,它也随时光的变更而变更,大约每10年变更1%ΔC,表示为10年变更了约5%.X7R电容器重要运用于请求不高的工业运用,并且当电压变更时其容量变更是可以接收的前提下.它的重要特色是在雷同的体积下电容量可以做的比较大.下表给出了X7R电容器可拔取的容量规模.三.Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里起首须要斟酌的是运用温度规模,对于Z5U电容器重要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在雷同的体积下Z5U电容器有最大的电容量.但它的电容量受情况和工作前提影响较大,它的老化率最大可达每10年降低5%.尽管它的容量不稳固,因为它具有小体积.等效串联电感（ESL）和等效串联电阻（ESR）低.优越的频率响应,使其具有普遍的运用规模.尤其是在退耦电路的运用中.下表给出了Z5U电容器的取值规模.Z5U电容器的其他技巧指标如下:工作温度规模+10℃ ---+85℃ 温度特征 +22% ---- -56% 介质损耗最大 4%四.Y5V电容器Y5V电容器是一种有必定温度限制的通用电容器,在-30℃到85℃规模内其容量变更可达+22%到-82%.Y5V的高介电常数许可在较小的物理尺寸下制作出高达4.7μF电容器.Y5V电容器的取值规模如下表所示Y5V电容器的其他技巧指标如下:工作温度规模 -30℃ --- +85℃ 温度特征 +22% ---- -82% 介质损耗最大 5%贴片电容器定名办法可到AVX网站上找到.五 .NPO,X7R及Y5V电容的特征及重要用处NPO的特征及重要用处属1类陶瓷介质,电气机能稳固,根本上不随时光.温度.电压变更,实用于高靠得住.高稳固的高额.特高频场合.特征：电容规模：1pF～0.1uF (1±0.2V rms 1MHz)情况温度： -55℃～+125℃ 组别：CG温度特征：0±30ppm/℃损耗角正切值： 15x10-4绝缘电阻：≥10GΩ抗电强度：2.5倍额定电压 5秒浪涌电流：≤50毫安X7R的特征及重要用处属2类陶瓷介质,电气机能较稳固,随时光.温度.电压的变更,其特征变更不显著,实用于请求较高的耦合.旁路.源波电路以及10兆周以下的频率场合.特征：电容规模 300pF～3.3uF (1.0±0.2V rms 1KHz)情况温度：-55℃～+125℃ 组别：2X1温度特征：±15%% max50Volts: 2.5% max25Volts: 3.0% max16Volts: 3.5% max10Volts: 5.0% max绝缘电阻：≥4GΩ或≥100S/C (单位：MΩ)抗电强度：5秒浪涌电流：≤50毫安Y5V的特征及重要用处属 2类陶瓷介质,具有很高的介电系数,能较轻易做到小体积,大容量,其容量随温度变更比较显著,但成本较低.普遍运用于对容量,损耗请求不高的场合.特征：电容规模 1000pF～22uF (0.3V 1KHz)情况温度：-30℃～+85℃温度特征：±22%～-82%损耗角正切值：50Volts: 3.5%25Volts: 5.0%16Volts: 7.0%绝缘电阻：≥4GΩ或≥100S/C (单位：MΩ)抗电强度：2.5倍额定电压 5秒浪涌电流：≤50毫安。
无极性电容X5R,X7R,Y5V,COG
电容参数：X5R，X7R，Y5V，COG 详解在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C 变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。
对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。
表4-1 电容的温度与容量误差编码下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一、NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
什么是无极性电容
什么是无极性电容
无极电容就是没有极性电源正负极的电容器，无极性电容器的两个电极可以在电路中随意的接入。
因为这款电容不存在漏电的现象，主要应用在耦合，退耦，反馈，补偿，振荡等电路中。
图为无极性电容参考图。
无极电容就是没有极性电源正负极的电容器，无极性电容器的两个电极可以在电路中随意的接入。
因为这款电容不存在漏电的现象，主要应用在耦合，退耦，反馈，补偿，振荡等电路中。
无极性电容两电极无正负极性之分，主要用于交流电路、高频率脉动直流电路、低频脉动直流电路中。
在电扇、洗衣机、电冰箱、油烟机、干洗机、吸尘器等家用电器中，无极电容器则是作为一种单相交流电动机的启动电容。
无极电容在单相交流电动机电路中的工作原理很简单，即在交流电流通过电容器后，使供电电压与电流之间产生较大值的相位差，从而使单相电动机两个绕组之间的电压因相位差的存在而产生转矩，使电动机启动运转。
家用电器中单相交流电动机使用的电容器一般均为油浸式大容量无极。
贴片电容和电解电容区别？用法有什么讲究？
贴片电容和电解电容区别？用法有什么讲究？
贴片电容和电解电容是两种常见的电容器类型，它们在构造、特性和应用上有一些区别。
1.构造和材料：
➢贴片电容：贴片电容通常采用多层陶瓷片作为介质，其两端覆盖有金属电极，并通过焊接或粘贴连接到电路板上。
➢电解电容：电解电容使用铝箔作为正极，氧化铝或聚合物薄膜作为介质，并浸泡在电解质中。
电解电容器具有极性，正极端带有标记。
2.容量和电压范围：
➢贴片电容：贴片电容一般容量较小，通常在几皮法拉（pF）到数微法拉（μF）范围内，电压一般在几十伏到数百伏之间。
➢电解电容：电解电容容量较大，从几微法拉（μF）到几千法拉（F）不等，电压范围广泛，从几伏到数千伏。
3.极性：
➢贴片电容：贴片电容没有极性，可以根据需要以任意方向连接。
➢电解电容：电解电容带有极性，应正确连接，正极连接于正电压，负极连接于负电压。
在使用上，有一些讲究需要注意：
➢贴片电容被广泛应用于各种电子设备和电路中，例如手机、计算机、电视等。
由于其小型化和高频率特性，常用于高密度电路板和封装要求严格的应用。
➢电解电容通常用于需要大容量和较低成本的电路，如电源滤波、功放电路、电机起动等。
由于其极性，需确保正确连接以避免损坏。
★在选择电容器时，需要根据具体应用需求，例如所需容量、工作电压范围、尺寸、频率响应等因素进行选择。
此外，还要考虑电容器的温度特性、可靠性和长期稳定性等因素。
电容封装
电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
贴片电容资料
Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达 22%到-82%。
Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
Y5V电容器的取值范围如下表所示X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
下表给出了X7R电容器可选取的容量范围。
NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到 125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。
这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。
对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。
但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。
尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。
尤其是在退耦电路的应用中。
下表给出了Z5U电容器的取值范围。
无极性贴片铝电解电容KP105℃系列规格书
CHIP TYPE, NON-POLARIZED, WIDE TEMPERATURE貼片式，無極性寬溫品Non-polarized with wide temperature range -55°C~+105°C無極性和適用於 -55°C~+105°C的寬溫範圍Load life of 1000 hours負荷壽命1000小時RoHS & REACH compliant, Halogen-free符合RoHS與REACH，無鹵SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍-55 ~ +105°CVoltage Range 額定工作電壓範圍 6.3 ~ 50VCapacitance Range 靜電容量範圍0.1 ~ 47μFCapacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current ≤0.05CV or 10μA, whichever is greater (after 2 minutes application of rated voltage at 20°C) 漏電流≤0.05CV或10μA，取較大值（在20°C環境中施加額定工作電壓2分鐘後）C: Nominal capacitance (μF) 標稱靜電容量, V: Rated voltage (V) 額定電壓Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°CRated Voltage (V) 額定工作電壓 6.3 10 16, 25 35, 50tan δ (max.) 最大損耗角正切0.24 0.20 0.17 0.15Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 6.3 10 16, 2535, 50Impedance Ratio 阻抗比ZT/Z20 (max.)Z(-25°C)/Z(20°C) 4 3 2 2Z(-55°C)/Z(20°C)8 6 4 3Load Life高溫負荷特性After 1000 hours application of the rated voltage at 105°C (the polarity needs to exchange every 250 hours), they meetthe characteristics listed below.在105°C環境中施加額定工作電壓1000小時（每250小時必須轉換一次極性）後，電容器的特性符合下表的要求。
贴片叠层瓷介电容器(SMD贴片电容)详细介绍
北京芯联科泰电子有限公司贴片叠层瓷介电容器（SMD贴片电容）详细介绍：贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。
英文缩写：MLCC。
基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册尺寸贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法， 04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.201206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.201210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00命名贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
贴片电容C0G、NPO_、X7R、Y5V、X5R介质区别
贴片电容C0G、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，C0G等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。
这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。
对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
