三工位真空断路器接线图
真空断路器内部结构图
图9 更换闭锁和S1
断路器检测——更换合、分闸电磁铁、计数 器
更换合闸电磁铁：卸下链条，拆下左侧合闸弹簧固定销，松开合闸弯板固定螺钉， 拆下储能保持轴，松开合闸电磁铁上弯板的固定螺钉2个M6X25，剪断合闸电磁铁 二次线，测量线圈电阻，确认新、旧合闸线圈电阻一致，并调整动铁芯的行程使 其与旧合闸线圈一致，拆下电磁铁安装板并更换电磁铁； 更换分闸电磁铁：拆下左侧合闸弹簧固定销，拆下分闸电磁铁尼龙安装支架的固 定螺钉，拆下安装支架底部的2个分闸电磁铁固定螺钉，剪断分闸电磁铁二次线， 测量线圈电阻，确认新、旧分闸线圈电阻和动铁芯行程一致，更换电磁铁。
标配,无防跳
a-f,a-g,b-c,i-j
标配+闭锁,无防跳
a-b,c-d,e-f,g-h
标配:AC/DC220,带防跳,手车式
线路板与原理短接片对照表
JP JP JP JP JP JP JP JP JP JP10 JP11 123456789
a-b g-h e-f c-d f-a g-a b-c i-j k-l m-l p-g
1000宽： 1600/31.5 2000/31.5 2500/31.5 3150/31.5 1600/40
2000/40 2500/40 3150/40 4000/40 4000/50
VS1主导电回路与操动机构
• 主导电回路与操动 机构整体性设计使 产品在交付和使用 时免去了安装和调 试的工作量，在寿 命期间，即使经过 频繁操作后，仍无 需调整，从而大大 降低了运行费用；
1.接地开关合上后，底盘车在试验位置不能推进到工作位置。
舌板 挡板
1.只有当底盘车在试验位置到位后，舌板才能动作，开关才能退出柜体。 2.底盘车在工作位置时，舌板不能动作，手车不能退出柜体。
高压真空开关图解

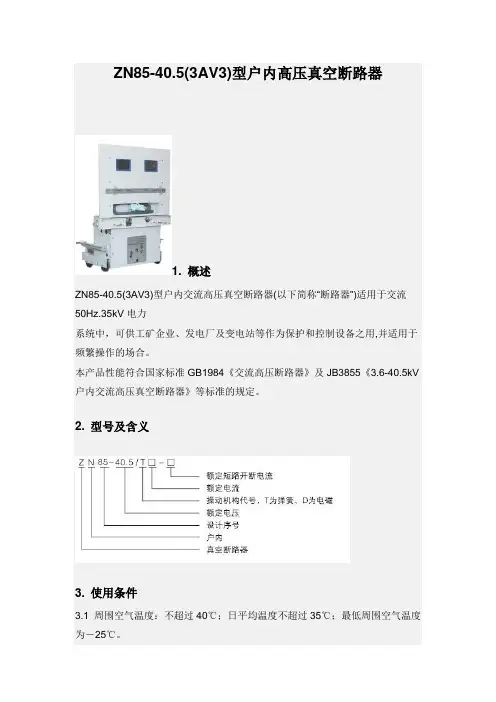

ZN85-40.5(3AV3)型户内高压真空断路器1. 概述ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。
本产品性能符合国家标准GB1984《交流高压断路器》及JB3855《3.6-40.5kV 户内交流高压真空断路器》等标准的规定。
2. 型号及含义3. 使用条件3.1 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。
3.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；月平均值不大于1.8kPa；3.3 海拔高度：不超过1000m；3.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；3.5 来自开关设备和控制设备外部的振动或地动是可以忽略的；3.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。
4. 技术参数4.1 ZN85-40.5真空断路器主要技术参数4.2 断路器装配调整后的机械特性技术参数5. 主要技术参数5.1 结构特点5.1.1 断路器采用一体化和模块化设计，整体结构简单合理，采用上下置，灭弧室部分在上面，联锁和操动部分在下面。
使用专用的弹簧气操动机构，无需调整，动作稳定可靠。
5.1.2 断路器的三相导电回路的真空灭弧室布置在封闭的绝缘筒内，其绝缘筒采用机电性能可靠的材料并用成熟的真空浇注工艺而成。
这样不仅使相间绝缘性能显著提高，而且使每相回路不受外界恶劣环境的影响，可以防止灰尘和异物进入主导回路，并缩小了断路器的整体尺寸。
5.1.3 断路器采用美国Cutler-Hammer公司生产的WL-35855X型真空灭弧室或采用国内最新设计线圈式纵向强磁场结构真空灭弧室。
它采用陶瓷外壳，铜墙铬触头材料，具有外形尺寸小，绝缘水平高、灭弧能力强，电寿命长及优良的开断和关合短路电流的性能。

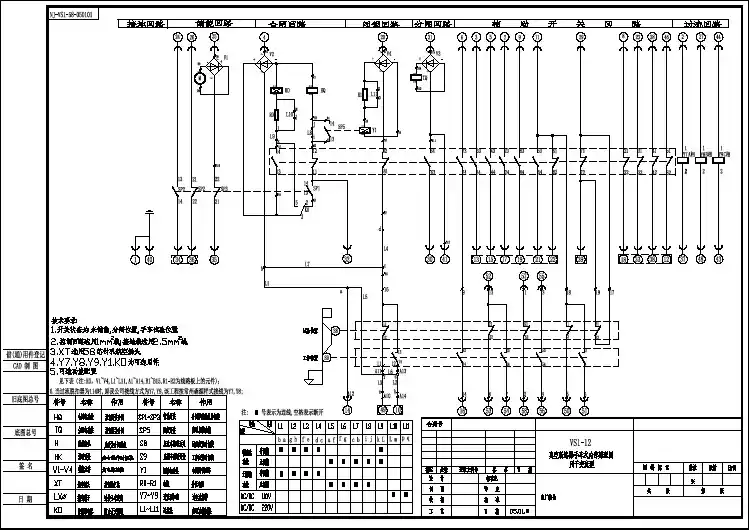

设备控制器_真空断路器手车式内部原理图
断路器接线方法图解

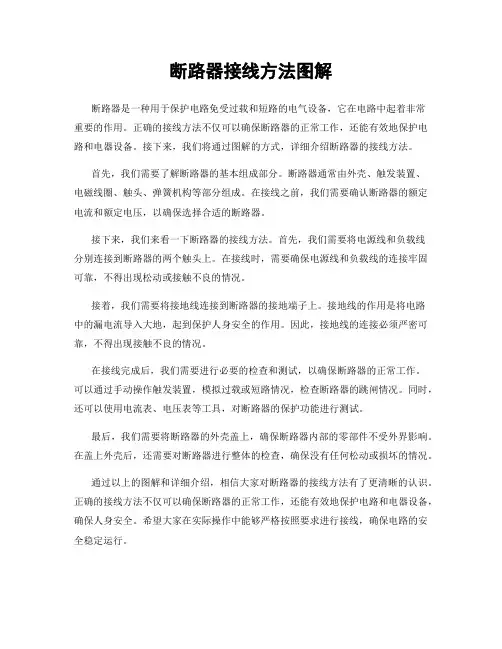

断路器接线方法图解断路器是一种用于保护电路免受过载和短路的电气设备，它在电路中起着非常重要的作用。
正确的接线方法不仅可以确保断路器的正常工作，还能有效地保护电路和电器设备。
接下来，我们将通过图解的方式，详细介绍断路器的接线方法。
首先，我们需要了解断路器的基本组成部分。
断路器通常由外壳、触发装置、电磁线圈、触头、弹簧机构等部分组成。
在接线之前，我们需要确认断路器的额定电流和额定电压，以确保选择合适的断路器。
接下来，我们来看一下断路器的接线方法。
首先，我们需要将电源线和负载线分别连接到断路器的两个触头上。
在接线时，需要确保电源线和负载线的连接牢固可靠，不得出现松动或接触不良的情况。
接着，我们需要将接地线连接到断路器的接地端子上。
接地线的作用是将电路中的漏电流导入大地，起到保护人身安全的作用。
因此，接地线的连接必须严密可靠，不得出现接触不良的情况。
在接线完成后，我们需要进行必要的检查和测试，以确保断路器的正常工作。
可以通过手动操作触发装置，模拟过载或短路情况，检查断路器的跳闸情况。
同时，还可以使用电流表、电压表等工具，对断路器的保护功能进行测试。
最后，我们需要将断路器的外壳盖上，确保断路器内部的零部件不受外界影响。
在盖上外壳后，还需要对断路器进行整体的检查，确保没有任何松动或损坏的情况。
通过以上的图解和详细介绍，相信大家对断路器的接线方法有了更清晰的认识。
正确的接线方法不仅可以确保断路器的正常工作，还能有效地保护电路和电器设备，确保人身安全。
希望大家在实际操作中能够严格按照要求进行接线，确保电路的安全稳定运行。
zw32真空断路器说明书-智能带控制器接线图
zw32真空断路器说明书-智能带控制器接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
一.概述本产品具有过载及短路保护功能，满足控制，测量要求，还可实现远方控制，监视等。
适用于变电站及工矿企业配电系统中作为保护和控制之用及农村电网中频繁操作场所。
三工位开关
三工位开关Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】二工位负荷开关表示其只有合闸位置和分闸位置；三工位负荷开关表示其具有合闸位置、分闸位置和接地位置。
切断和隔离是不同的。
切断仅表明电路已断开，负荷已切除；隔离不单单包括切断的状态，还表明电源侧和负荷侧之间的断口很大。
在电力行业中，为检修安全计，切断负荷不是可以开展维修的充分条件，一般要求另有明显的可视断开点，即隔离断口。
如12kV真空断路器，在分闸位置已经"切断负荷"，但分闸断口只有10~20mm，且我们看不到。
而12kV负荷开关或隔离开关，在分闸位置，根据标准其断口不能小于155mm，实际上一般不小于200mm。
这个断口是我们能明确看到(即可视)的，甚至能接触到的。
所以，可以说：“切断负荷”状态不一定已经“隔离电路”；“隔离电路”状态一定已经“切断负荷”。
为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空断路器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
真空断路器结构简图详解-民熔
真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。
真空断路器的主要部件及名称说明见标注1-16。
图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)2.真空断路器结构的基本要求1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。
2)足够的机械强度，使断路器本身具有足够的动稳定度。
3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。
4)操动机构的检查、调整、维修要有足够空间。
方便。
5)结构简单、工作可靠、价格低廉。
6)易于实现防误联锁。
所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。
合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。
当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。
3.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。
2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。
3)导电回路：与灭弧室的动端及静端连接构成电流通道。
4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。
5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。
6)操动机构：断路器合、分间的动力驱动装置4.结构形式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)。
(整理)多功能真空断路器原理图.
简介|江阴宝光（三工位真空断路器）三工位真空断路器集真空断路器、隔离开关、接地开关于一体.相比传统高压固定式开关柜XGN2或XGN66、KYN28等等，在成套厂内需要分别单独安装隔离开关、真空断路器、接地开关，安装调试机械联锁，工艺复杂、耗工时大、对工人技术要求高，使用该产品后，配多功能真空断路器，开关本体具有隔离工位、断路器工位，接地工位更加集成化、系统化，安装简单、快捷、方便、可靠。
江阴宝光从事户内外高压真空断路器：10KV、24KV、35KV、40.5KV规格齐全。
宝光作为中压户内和户外开关产品的研发和制造专家，早在6多年前公司就开始着力于研究高可靠性智能化真空断路器领域。
通过对配网智能化理论、真空开断技术及绝缘技术的深入研究，在市场上推出了使用更方便、体积更紧凑、重量更轻、性能更可靠的断路器产品，重合器产品，广泛地应用于全国各地，为江阴宝光电气在中压开关制造领域奠定了领导地位。
三工位真空断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。
主要符合以下国家标准：开关部分：GB1984《高压交流断路器》GB/T11022-1999《高压开关设备控制和设备标准的共同技术条件》控制终端部分：GB/T726-2000《继电器及装置基本试验方法》GB/T17626-1998《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》（江阴宝光真空断路器型号）AB-3S-12/630-20ZW20-12F/630-20ZW20-12/630-20ZW20-12F/630-20VS1-12/630-20ZW20-12看门狗真空断路器ZW20-12智能分界真空断路器ZW20-12高压真空断路器VS1-24KV户内真空断路器1250A-4000A大电流真空断路器40.5KV户外高压真空断路器ZW32-12MG/630-20ZW32-12F/1600-31.5ZW32-2000A大电流真空断路器一、使用环境条件1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。
柱上35KV高压真空断路器电站安装布置图-接线图-安装图
柱上35KV高压真空断路器电站安装布置图-接线图-安装图陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
第一方面，也是最重要的方面，那就是首先要确定好变压器的状态，状态的重要性大家应该知道，本文不表。
真空断路器结构简图解读-民熔
真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。
真空断路器的主要部件及名称说明见标注1-16。
图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)3.真空断路器结构的基本要求1）机械性能稳定，如切换弹跳时间。
一个人希望一生都保持同样的状态，而不是在早期阶段。
没有反弹，但后来反弹。
2）由于有足够的机械强度，开关具有足够的动态稳定性。
3）高压区和低压区应设置在前部和后部，以确保工作人员的人身安全。
4）操作机构应有足够的检查、调整和维护空间给。
实用是啊。
5）具有结构简单、运行可靠、价格低廉等优点。
6）它很容易实现一个反故障单元。
所有真空断路器，无论其结构如何，都在电源开关的外壳内装有开启弹簧配备。
At关闭操作机构不仅提供控制开关动作的动力，而且还储存油的能量打开弹簧。
需要打开，操作机构必须操作它只需要完成释放和释放任务，开放场消耗能量来完成开放运动。
三。
功能性真空断路器根据结构可分为六部分1）制动器：用于安装不同功能部件的车架。
2）真空灭弧室：是一种能实现电路闭合和分断功能的轻型灭弧元件。
3）电路：与灭弧室的动、静端连接，形成电流通道。
4）传动机构：操作机构的运动传递到灭弧室，实现灭弧室的关闭和打开。
5）绝缘：绝缘座连接所有功能部件，以满足电源开关的绝缘要求。
6）操作机构：开关合分的驱动系统四。
VS1高压真空断路器内部电路图
E
E
过流脱扣线圈
A相 C相 B相
11
29 6 52
57 55
40 1 2 27 44
S9（工作位置）
F G H
1
Y7 Y8 Y9
S8（试验位置）
37 48 43
QF
21 22 51 50
39 16 53 54 58 56
2
3
4
5
6
说明：
F
M：储能电机
b-q：跳线端子
S2：闭锁电磁铁辅助开关
JP1-5：跳线
1
2
3
4
5
6
7
8
9
A
储能
合闸
闭锁
分闸
A
24 26 47
25
4
+ 20
31
11 3 5 7 9 8 23 28 29 46
JP1 cb
JP2 JP3 l m kl JP4 ji
S2
JP5 pq
V3
V4
B
V1
V2
防跳可选
M C
KO
HQ
闭合
R0
R1
n
TQ 分闸
S1
D
合闸弹簧
储能后切换
闭锁可选
QF
KO
可选件接线设置：
跳线 JP1 JP3 JP4
B
配置
b-c k-l i-j
带闭锁 带防跳
无闭锁
Hale Waihona Puke 带闭锁 无防跳无闭锁
注：“ ”表示连接。
电源选择：
C
JP2 JP5 l-m p-q
AC220V
AC110V
注：“ ”表示连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简介|江阴宝光（三工位真空断路器）
三工位真空断路器集真空断路器、隔离开关、接地开关于一体.相比传统高压固定式开关柜XGN2或XGN66、KYN28等等，在成套厂内需要分别单独安装隔离开关、真空断路器、接地开关，安装调试机械联锁，工艺复杂、耗工时大、对工人技术要求高，使用该产品后，配多功能真空断路器，开关本体具有隔离工位、断路器工位，接地工位更加集成化、系统化，安装简单、快捷、方便、可靠。
江阴宝光从事户内外高压真空断路器：10KV、24KV、35KV、40.5KV规格齐全。
宝光作为中压户内和户外开关产品的研发和制造
专家，早在6多年前公司就开始着力于研究高可靠性智能化真空断路器领域。
通过对配网智能化理论、真空开断技术及绝缘技术的深入研究，在市场上推出了使用更方便、体积更紧凑、重量更轻、性能更可靠的断路器产品，重合器产品，广泛地应用于全国各地，为江阴宝光电气在中压开关制造领域奠定了领导地位。
三工位真空断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电
压等级的电网中。
主要符合以下国家标准：
开关部分：GB1984
《高压交流断路器》GB/T11022-1999
《高压开关设备控制和设备标准的共同技术条件》
控制终端部分：GB/T726-2000《继电器及装置基本试验方法》GB/T17626-1998
《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》
（江阴宝光真空断路器型号）
AB-3S-12/630-20
ZW20-12F/630-20
ZW20-12/630-20
ZW20-12F/630-20
VS1-12/630-20
ZW20-12看门狗真空断路器ZW20-12智能分界真空断路器ZW20-12高压真空断路器
VS1-24KV户内真空断路器1250A-4000A大电流真空断路器40.5KV户外高压真空断路器ZW32-12MG/630-20
ZW32-12F/1600-31.5
