知名品牌濮阳市鸿宇压力容器有限公司空气炮安装使用说明书执行标准
空气炮操作说明书
空气炮控制箱使用操作说明书中国·天津益尔信控制工程有限公司空气炮控制箱采用西门子S7-200可编程控制器，依生产要求对空气炮进行自动控制。
该装置运行可靠、性能稳定、功能齐全、操作简单、维护方便。
一、装置结构本装置是以西门子S7-200可编程控制器为主体，配以完备的外围控制设备而构成。
PLC采用CPU200系列，配扩展模块以满足I/O接点的需要。
控制箱起停按钮、内/外控转换开关以及相应的指示灯等均装于控制面板上，便于操作。
二、主要功能1. 各空气炮的自动控制，将设备的起停顺序，间隔时间，振打周期设于PLC程序中实现设备的自动运行，其间隔时间可根据用户需要自行设定；2. 各空气炮的单机驱动；3. 空气炮快速循环运行；4. 控制箱电源，备妥，运行信号，各空气炮运行指示；5. 各空气炮回路具有过流保护功能；6. 对装置的控制，可选“内控”或“外控”方式。
“内控”用于调试，“外控”接受中央控制室驱停指令，用于正常生产集中控制；三、控制操作1. 通电控制柜上口电源通电后，电源灯指示。
合微断将PLC等控制箱内部件上电。
2. 中控控制将转换开关S55置于自动位，转换开关S54置于集中位，此时控制箱K2继电器动作，并将备妥信号传给中控。
此时就可中控控制起停，程序自动运行。
控制柜起动后将运行状态信号传至中控和本箱面板上。
各空气炮状态信号反映在本箱面板上。
3. 本地控制将转换开关S55置于自动位，转换开关S54置于机旁位。
此时可按‘起动’‘停车’按钮进行驱停，程序自动运行。
本箱及各空气炮状态信号反映在本箱面板上。
4. 单循环将转换开关S55置于自动位，转换开关S54置于机旁位。
此时动作‘单循环’旋钮，程序自动运行，将空气炮以间隔2秒时间快速驱动一周。
5. 单炮驱动将转换开关S55置于手动位。
此时动作各炮按钮，即单炮驱动。
6. DCS自动驱动将转换开关S55置于自动位，转换开关S54置于集中位。
四、程序驱动流程1. 控制箱驱动后首先驱动1#空气炮；2. 以固定间隔周期顺序驱动直至一个循环结束，再重新循环；3. 循环周期基本为20~30分钟；4. 每炮驱动时间为0.5秒；5. 参考空气炮间隔时间5炮------240s 6炮------220s 7炮------210s 18炮------100s20炮------80s 22炮------75s 30炮------60s五、间隔时间（循环周期）的设定1.本箱出厂时均按上述固定间隔时间设定，如用户对该时间有要求可利用PLC上的电位旋钮（0）自行设定，设定范围为0~250s。
空气炮说明书
空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。
空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。
物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。
要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。
我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。
产品已在国内各行业广泛应用，并打入国际市场。
2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。
空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。
一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
对混凝土、钢、木或塑料制成的仓、斗均可适用。
广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。
二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。
由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。
采用无火花开关，对周围介质没有爆炸危险。
2．能量大、能耗低: 空气炮清堵器是利用储存在贮气罐中的气体以突然爆发所产生的气流冲击力，直接作用于物料闭塞事故区，破拱清堵助流。
空气炮说明书
空气炮安装使用说明书濮阳市亚利机械制造有限公司目录一、空气炮产品介绍及用途。
二、空气炮的工作原理。
三、空气炮的结构特点。
四、空气炮的操作及控制。
五、安装注意事项。
六、使用注意事项七、故障分析及排除一、空气炮产品介绍及用途空气炮（又叫破拱助流器或清堵器）是目前最理想的破拱助流装置。
适用于煤炭、冶金、化工、火电、水泥等拥有料仓、料斗、管道和矿山溜井行业。
二、空气炮的工作原理空气炮是根据空气动力学原理，炮体内的压缩空气瞬间释放，空气的压力能转变成空气射流动力能产生强大的冲击力。
有效防止和消除物料粘堵，保障了物料正常流动，达到破拱助流作用。
是一种清洁环保、低耗能的理想破拱助流设备。
1.复位弹簧B推动活塞E封闭喷射管F。
2.打开供气阀门，压缩空气经过进气孔C充满炮体G，此时空气炮处于待发状态。
3.启动电磁阀A，D中的空气经A快速排出，D、G压力失去平衡形成压力差，E受压力作用很快回移，打开喷射管F，炮体G内的压缩空气瞬间喷射出去。
4.复位弹簧B推动活塞E封闭喷射管F，空气炮进入下一循环。
三、空气炮的结构特点1、炮体：贮存空气。
用Q235B钢板制造，焊接以埋弧自动焊为主，按TSGR003-2007和GB150-1998标准进行设计、制造、检验，确保安全使用。
2、快速排气阀：是空气炮运行的主要元件，分电动和气动两种形式。
可根据用户需要进行配置。
（新型空气炮配备两位两通电磁阀）4、安全阀：开启压力为0.8Mpa（用户可自调）当气源压力超过空气炮最高工作压力时可自动开启降压，确保空气炮使用安全。
6、支腿<或吊环>：固定空气炮用。
7、喷气管：端面采用专用设备进行工艺研磨具有良好的密封性能，空气炮贮气时，杜绝泄漏节约能源。
释放总成：组合件是空气炮的核心部件，本公司自主研发的减震式空气炮释放总成已获取国家实用新型产品专利（专利号：200820148753.7）可有效防止物料进入炮体。
本释放总成结构简单使用性能好。
使用中空气炮的正确操作方法是什么？
使用中空气炮的正确操作方法是什么？空气炮是一种非常特殊的工具，通常用于各种清洁工作，如车间清洗，工厂清洗，建筑清洗等等。
但是，使用空气炮时需要遵循一些重要安全事项，以避免潜在的危险。
本文将提供操作空气炮应符合的标准，以确保操作者的安全和气炮的最佳使用。
1. 空气炮的基本组成空气炮通常由几部分组成，包括以下内容：•气体储存罐•控制阀门和压缩机•调节器•高压软管和蒸汽枪要正常使用空气炮，需要将这些部件以正确的方式安装，以确保它们能够正常工作。
2. 选择正确的炮嘴使用空气炮时必须选择正确的喷嘴，通常有四种类型。
•扁平式喷嘴：可用于清洗多种材料，如混凝土、玻璃、金属和塑料。
•圆锥形喷嘴：可用于清洗淋浴门、卫生间盆、蓝色花岗石和其他表面，但在太硬的表面上使用将会造成划痕。
•软尖型喷嘴：可用于清洁窄缝或深入位置。
•钻孔型喷嘴：专为清洗极深层并且难以到达的区域而设计。
选择正确的喷嘴可以确保清洗更加达到理想效果。
3. 操作前的准备工作在进行任何操作之前准备是必要的，使用空气炮也不例外。
下面是一些需要注意的事项：•穿上合适的防护服和鞋子以防滑动。
•如有必要，佩戴个人防护装备，如手套、面罩、安全镜等。
•确保空气炮内部气体压力不超过工作压力的限制。
•对于旧的或未使用过的气炮，可进行“流量测试”，以确保这些炮口在使用中将以安全方式运行。
4. 使用中的注意事项在操作空气炮时需要遵循以下注意事项：•不要直接指向他人，特别是眼睛部位；•不要将空气炮用于易受损的表面，或长期使用对表面原有质感造成破坏的场景；•不要试图拆卸或更改空气炮上的任何机件或部件。
如果在清洗时遇到任何问题，请不要随意继续使用，而是要立即停止并寻求专业人士的帮助。
5. 清洗完成后的操作在清洗完毕后，请立即关闭控制阀门，放纵压缩机压力，将气体储罐中剩余的压缩气体释放。
然后将气炮存放在散热通风的地方，以保持其长期使用的良好性能。
结论正确地操作空气炮需要遵循一些标准，以确保该工具既有效又安全。
空气炮装置安装安全技术措施方案
整体解决方案系列空气炮装置安装安全技术措施（标准、完整、实用、可修改）编号：FS-QG-93460空气炮装置安装安全技术措施Safety technical measures for air cannon installation说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定为确保空气炮正确顺利完成安装任务，特制定本安全技术措施，便于工人进行安装:一.安装组织机构总指挥:副总指挥:指挥部成员:安装人员:二.施工时间:三.施工地点:四.施工单位:五、施工技术措施:1、所有参加安装回收人员必需熟悉设备构造及装拆原理，并熟练掌握钳工、起重工操作有关知识。
2、安装前先注意周边情况，在料仓设计预留孔或现场切割一个孔把空气炮喷管焊接(或用混凝土固定)在仓壁上，然后与空气炮排气管焊接或用法兰连接，气包用螺扣或钢条吊于仓壁或其他建筑物上，也可以在检修平台或仓壁上焊接支架固定，以加强气包的稳固性。
3、安装时空气炮的喷嘴要向下，炮管轴线与水平线夹角不小于15度。
4、空气炮的排污孔应向下，便于排污，炮体距离地面或操作平台不宜过远，且气源的水分较大，可从排污孔引出管路至便于操作处安装阀门，确保定期排水。
5、如附近有热源，炮体与热源应超过1.5米距离，环境温度不得超过80度。
6、空气炮未牢固安装在料仓时，禁止放炮。
7、安装电磁阀时，要确保气流方向与电磁阀箭头一致。
8、设备安装完毕后，应对支架部分彻底除锈并涂抹底漆。
六、施工安全注意事项:1、凡参加本次施工人员，必须认真学习本措施，做到人人熟悉措施，人人掌握措施，确保措施在现场实施。
全体员工要牢固树立”安全第一”的思想，严格执行”三大规程”和本措施的有关规定作业，杜绝”三违”.2、所有人员必须持证上岗，严禁酒后上岗。
3、作业过程中要严格执行“手指口述”法及“高空作业管理规定”，人员站在梯子上作业时必须挂好保险绳，要站牢、站稳，要有专人负责扶梯.4、当班跟班干部、班组长、电工、安全员、瓦检员必须佩带便携式瓦检仪，保持常开状态，作业过程中随时监测现场瓦斯，若瓦斯浓度达1%时，应立即停止作业，切断电源，撤出人员并向值班人员和调度室汇报。
24台空气炮安装施工方案

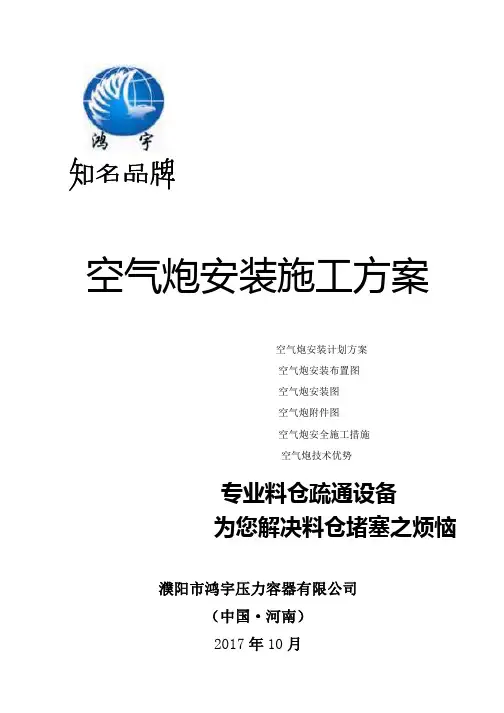

空气炮安装施工方案空气炮安装计划方案空气炮安装布置图空气炮安装图空气炮附件图空气炮安全施工措施空气炮技术优势专业料仓疏通设备为您解决料仓堵塞之烦恼濮阳市鸿宇压力容器有限公司（中国·河南）2017年10月空气炮安装计划方案1、根据此料仓结构形式可安装空气炮24台空气炮（型号KQP—300 容积300L）。
采用分层方式安装，增加空气炮作用范围；本仓分3层安装，每个锥斗分两层安装4台，4个下料口共16台，最上层沿圆周均布8台空气炮，可对物料进行方位疏通，并清除仓壁粘结的物料，完全可解决此料仓下半部物料堵塞的情况。
具体见附件1煤仓安装示意图。
2、料仓采用控制系统对空气炮设备进行控制。
3、安装首先由供方确定安装位置，然后由专业工人对安装位置的仓壁进行打孔（用水钻直接在混凝土仓壁上钻出ф108的孔），打孔过程中可能会破切到仓壁内部的钢筋，这不会影响到整个仓的结构及强度。
然后根据图纸进行现场安装。
安装时不会影响到需方的正常生产。
附件1 煤仓安装示意图附件2 空气炮安装图附件3 附件组装图濮阳市鸿宇压力容器有限公司2017年10月14日附件1附件2空气炮安装图附件3空气炮附件组装图空气炮安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；3、气源各个接头部位及管路不得漏气。
使用的压缩空气必须是过滤的、稳定的、干燥的。
最大工作压力不得超过0.8MPa，最小工作压力不得低于0.4MPa；4、炮体排水塞应向下，便于排水。
若炮体距地面或操作平台过高不便操作，且气源水分过大，可拆下排水塞引出管路至便于操作处装一阀门，确保定期排水；5、进气控制球阀应安装在便于操作的位置；6、空气炮未稳固在料仓上之前，切勿随意放炮；7、热态设备上，炮体与热态设备应保持不小于1.5m的距离，环境温度应低于80℃；8、环境温度低于-10℃时，应采取保温措施；9、空气炮专用电磁快速排气阀额定电压交流220V、消耗功率15W、启动时22VA；（井下使用时，要注明使用防爆型电磁阀，工作电压可选用127V或24V，）10、除注明外、焊接、接头形式与尺寸符合GB985-968-88规定，焊接高度等于较薄件厚度，并全部连接焊。
给煤机、空气炮安装安全技术措施(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改给煤机、空气炮安装安全技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes给煤机、空气炮安装安全技术措施(标准版)现场负责人：技术负责人：安全负责人：该矿井为山西通洲集团的大型煤矿，地点建设在沁源县郭道镇棉上村。
主斜井在一、二水平段分别安装给煤机各一台，其它附属部件要现场制作，材料费用由矿方负责。
给煤机的安装与部件制作：1、安装一水平给煤机，型号为：GLDY800/5.5/S1台2、安装二水平给煤机，型号为:GLDY2000/5.5/S1台3、电缆控制安全监控线路铺设与连接4、一、二水平的电控柜、操作台的安装，电控柜底座钢梁、二层隔板等部件的制作（现场制作）5、安装ZS-09系列空气炮，型号为bB-300施工时间：2014年1月11日--2014年1月21日一、施工前的准备：1.各安装人员必须认真学习本措施及安装的工作内容和要求。
2.工具的准备：自吊车一台、5T葫芦两个、磨光机一台、M22*60螺栓24套、∮20钢丝绳20米及配套钢丝卡12个、撬棍2根、5T 吊带两根、白棕绳一根、电焊机一台以及制作下料口所需材料等。
3.设备运输到位安装前，搭好安装所需的施工操作平台。
4.电氧焊施工作业前必须由督查室及通风区瓦检人员检查作业场所20米内瓦斯情况。
二、运输方式：1.将给煤机拆解为三大部分，拆解的零部件要保存好，防止丢失。
2.根据运输巷道断面情况，采用分批运输下放，首先在井口自吊车吊装到平板车上，利用井口绞车缓慢下放，运输过程中，确保行人不行车，行车不行人，井筒信号畅通。
2011年河南省名牌产品名单
液压支架
PMJ
平顶山煤矿机械有限责任公司
41-2011-018
19
