承插型盘扣式钢管支架施工培训材料
承插型盘扣式钢管脚手架架模板施工方案培训资料
承插型盘扣式钢管脚手架架模板维 护保养
05
日常维护保养
清洁保养：定期清理脚手架 上的灰尘、污垢和杂物
定期检查：检查脚手架的稳 定性、安全性和完整性
润滑保养：定期对脚手架的 连接部位进行润滑，防止锈
蚀和磨损
更换损坏部件：发现损坏的 部件应及时更换，确保脚手
架的安全性和稳定性
定期检查与维修
定期检查：每月至少进行一次全面检查 维修内容：包括但不限于脚手架、模板、扣件等 维修标准：按照国家相关标准进行维修 维修记录：每次维修后应做好记录，便于追溯和改进
性
检查验收：定期对架体进行 检查和验收，确保质量符合
要求
质量检测方法
外观检查：检查脚手架的外观是否完好无损，是否有锈蚀、变形等现象 尺寸测量：测量脚手架的尺寸是否符合设计要求，是否有偏差 强度测试：进行强度测试，确保脚手架的承载能力符合设计要求
稳定性测试：进行稳定性测试，确保脚手架在施工过程中不会发生倾倒、坍塌等事故
06
案例一：某高层住宅楼施工项目
项目概况：某高层住宅楼，建筑面积约10万平方米，建筑高度约 100米。
承插型盘扣式钢管脚手架架模板应用：采用承插型盘扣式钢管脚手 架架模板作为主要支撑体系，确保施工安全、高效。
施工难点：高层建筑施工，模板支撑体系设计复杂，需要解决高空 作业、模板安装、拆除等问题。
解决方案：采用承插型盘扣式钢管脚手架架模板，通过合理的设计、 安装和拆除方案，解决了施工难点，提高了施工效率和安全性。
工程质量
注意事项
确保脚手架稳固， 避免晃动和倒塌
确保模板平整， 避免变形和破损
确保施工人员安 全，避免高空坠 落和触电
确保施工环境安 全，避免火灾和 爆炸
承插型盘扣式模板支撑架施工培训
（1）当搭设高度不大于8m时，步距不宜大于1.5m，支架架体四周外立面向内的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭剪刀撑。（2）当满堂模板支架的架体高度不超过8米且不超过4个步距时，可不设置顶层水平斜杆；当架体高度超过4个步距时，应设置顶层水平斜杆或扣件钢管水平剪刀撑。
基础要求
06
当模板支撑架搭设在结构楼面时，应对支承架体的楼面结构进行承载力验算，当不满足时，应对楼面结构采取附加支撑等加固措施。高大模板施工时支承架体的楼面结构层以下两层支撑架体应保留至高大模板施工完成。在多层楼板连续设置模板支撑架时，上下结构层支撑架立杆应在同一轴线对齐设置。
3.2 承插型盘扣式模板支撑架施工管理
水平杆和斜杆杆端扣接头须与连接盘通过插销锁紧，插销连接应保证锤击自锁后不能拔脱，抗拔力不得小于3kN。
立杆竖向接长应进行设计。立杆竖向接长应通过连接套筒接长，首层立杆应采用不同长度的立杆交替布置。立杆在同一水平高度内相邻立杆连接套筒接头的位置应错开，且错开高度不宜小于75mm。模板支架高度大于8m时，错开高度不应小于500mm。
3.2 承插型盘扣式模板支撑架施工管理
使用要求
10
6. 模板支架使用过程中不得随意拆除扫地杆等构配件。确需拆除，需技术负责人同意并开具书面拆除令，采取补强措施确保安全后，方可拆除。7. 模板支架基础不得破坏或扰动。8. 模板支撑架、作业脚手架、卸料平台应互为独立的系统，严禁将施工电梯、塔吊等起重设备及附着设施以及混凝土输送设备与其连接。
搭拆要求
11
1. 模板支架拆除前应进行风险评估，制定拆除方案，经技术负责人同意后实施，作业前应进行交底。拆除时应设置作业禁区，专人旁站指挥；2.对于散拼模板，应从上至下分层分段拆除，不得采取一次性拆除模板支撑杆件的方式拆除；对于高度较高的整体式模板，拆除时应设置临时支撑或安全绳牵拉，防止模板倒塌伤人；3. 拆除的构配件应及时通过运输设备或人力运输至地面，严禁抛掷；4. 模板支架及脚手架拆除顺序和方法应按方案设计规定进行。当设计无规定时，可采取先支的后拆、后支的先拆、先拆非承重模板、后拆承重模板，并应从上而下进行拆除；5. 多人同时操作时，应明确分工、统一信号或行动，应具有足够的操作面，人员应站在安全处；
承插型盘扣式钢管支架安全教育培训课件
建立安全管理制度和操作规程，确 保员工严格遵守
安全文化建设与实践
设立安全检查和评估机制，及时发 现和整改安全隐患
添加标题
添加标题
添加标题
添加标题
定期开展安全培训和演练，提高员 工安全意识和应对能力
鼓励员工参与安全文化建设，形成 全员关注安全的良好氛围
感谢您的观看
添加标题
添加标题
添加标题
添加标题
加强安全教育和培训，提高员工的 安全意识和技能水平。
建立应急预案和应急救援体系，确 保在紧急情况下能够迅速有效地应 对。
安全培训与教育的加强与提升
定期开展安全培训，提高 员工安全意识
建立安全教育制度，确保 员工掌握安全操作规程
强化安全监管，及时排查 和消除安全隐患
鼓励员工参与安全改进措 施，提高整体安全水平
承插型盘扣式钢管支架安 全教育培训课件
目录
单击此处添加文本 承插型盘扣式钢管支架概述 承插型盘扣式钢管支架安全操作规程 承插型盘扣式钢管支架安全事故案例分析
承插型盘扣式钢管支架安全教育培训内容
承插型盘扣式钢管支架安全检查与评估
定义与用途
承插型盘扣式钢管支架是一种新型的建筑支撑结构 其由立杆、水平杆、斜杆和可调底座等组成 主要应用于桥梁、高架桥、高速公路等大型建筑工程 具有安全可靠、承载力高、安装方便等优点
建立应急预案， 提高应对突发事 件的能力。
定期开展安全培训 和教育，提高员工 的安全意识和技能。
安全考核与奖惩机制
考核内容：对 承插型盘扣式 钢管支架搭设、 使用、维护等 方面的安全知
识进行考核
考核方式：定 期组织安全知 识考试，检查 作业人员安全 操作规程掌握
情况
奖惩措施：对 考核优秀的人 员给予奖励， 对不合格人员 进行再培训或

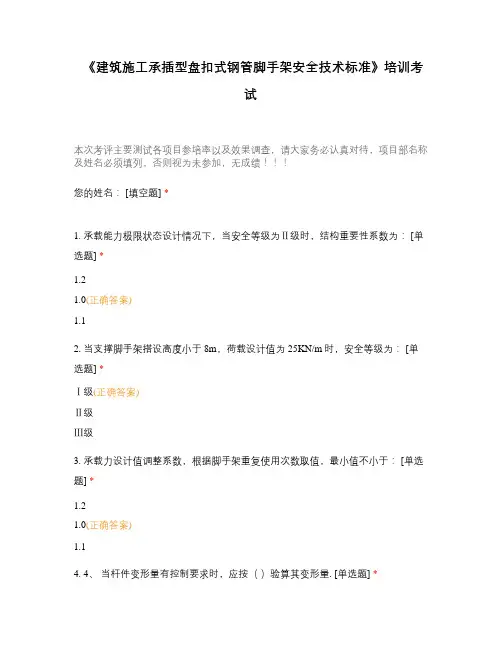

《建筑施工承插型盘扣式钢管脚手架安全技术标准》培训考试
《建筑施工承插型盘扣式钢管脚手架安全技术标准》培训考试本次考评主要测试各项目参培率以及效果调查，请大家务必认真对待，项目部名称及姓名必须填列，否则视为未参加，无成绩！！！您的姓名： [填空题] *_________________________________1. 承载能力极限状态设计情况下，当安全等级为Ⅱ级时，结构重要性系数为： [单选题] *1.21.0(正确答案)1.12. 当支撑脚手架搭设高度小于8m，荷载设计值为25KN/m时，安全等级为： [单选题] *Ⅰ级(正确答案)Ⅱ级Ⅲ级3. 承载力设计值调整系数，根据脚手架重复使用次数取值，最小值不小于： [单选题] *1.21.0(正确答案)1.14. 4、当杆件变形量有控制要求时，应按（）验算其变形量. [单选题] *正常使用极限状态(正确答案)承载能力极限状态5. 承插型盘扣式钢管脚手支撑架高宽比大于（）时应采取与既有结构进行刚性连接等抗倾覆措施。
[单选题] *22.53(正确答案)6. 承插型盘扣式钢管脚手支撑脚手架的搭设高度、荷载中任一项不满足安全等级为Ⅱ级的条件时，其安全等级应划为Ⅰ级。
[单选题] *对(正确答案)错7. 承插型盘扣式钢管脚手支撑架可调托撑伸出顶层水平杆或双槽钢托梁中心线的悬臂长度不应超过650mm，且丝杆外露长度不应超过400mm，可调托座插入立杆或双槽钢托梁长度不得小于150mm。
[单选题] *对(正确答案)错8. 高宽比是指脚手架搭设高度与架体宽边宽度之比。
[单选题] *对错(正确答案)9. 承插型盘扣式钢管脚手架搭设布局不应超过1.8m。
[单选题] *对错(正确答案)10. 脚手架施工前应根据施工现场情况、地基承载力、搭设高度编制专项施工方案，施工方案应包括哪些内容： [填空题] *_________________________________11. 您对本次培训的意见和建议： [填空题] *_________________________________。
建筑施工承插型盘扣式脚手架安全技术培训PPT
建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0.5m模数设置；横杆长度宜按0.3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T11352中牌号为ZG230-450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3.5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
承插型盘扣式钢管支架安全教育培训课件PPT(共 55张)
• 3 作用在模板支架上的风荷载标准值应按下式 计算：
计算与实验结果
计算与实验结果
• 当伸出长度大于570mm时，支撑架承载力由伸出长 度控制，若按允许最大伸出长度650mm计算。若立 杆用60x3.2mm钢管，材质为Q345，则每根立杆承 载力为87.7kN；若立杆用48.3x3.2mm钢管，材质 为Q345时，每根立杆承载力为46.8kN，材质为 Q235时，每根立杆承载力为41.7kN。若用 48.3x3.5mm钢管，材质为Q235，则每根立杆承载 力为44.5kN 。
• 3.3.3 铸钢制作的杆端扣接头应与立杆钢管外 表面形成良好的弧面接触，并应有不小于500 mm2的接触面积。（增加抗扭性能）
• 3.3.4 楔形插销的斜度应满足楔入连接盘后能 自锁。铸钢或钢板冲压制作的插销厚度允许尺 寸偏差±0.1mm，且不应小于8mm。
构配件及要求
盘销式脚手架的组装
圆盘式脚手架
• 9.0.6 严禁在模板支架及脚手架基础开挖深度 影响范围内进行挖掘作业。
• 9.0.7 拆除的支架构件应安全地传递至地面， 严禁抛掷。
荷载计算
• 4.2.2模板支架可变荷载标准值取值应符合以 下规定：
• 1 作用在模板支架上的施工人员及设备荷载标 准值可按实际情况计算，一般情况下可取 3.0kN/m2。
灵活牢固的水平连接 每个横杆两端各有一个水平连接装置，用于与立杆上 十字转盘和斜杆连接。水平连接装置由铸造连接件和 两个插销组成，三者通过铆钉组合成一个整体。两个 插销既可以上下活动，又不会脱落。既方便了使用， 又避免了使用过程中小插销的丢失问题。
建筑工程承插型盘扣式钢管支架施工要点详细解析PPT幻灯片课件
7
一、
3、由于目前承插型盘扣式支架尚缺乏相应的产品质量标准，因此选用 此类支架时，应具有相应的企业标准，并出具经建设行政主管部门备案的 证明资料，确保支架的质量。
4、关于支撑体系混搭，一般要求主要受力体系不得采用不同的支模形 式；对于结构形式复杂，使用工具型支架时局部节点需采用辅助措施的不 应视为混搭。
2
一、前言及背景介绍
1、建质[2009]87号文件、建质[2009]254号文件
2、杭州建委2011年3月份发的征求意见稿
3、省建设厅2014年3月发的征求意见稿
4、绍兴市质安总站通知
（20140701起绍兴市禁用）
5、余杭安监站2014年11月通知 （20141201起余杭区禁用）
6、杭建工发[2015]55号文件 （20150209起杭州市禁用）
14
二、
轮扣式
广东省标 产品标准 轮扣式钢管脚手架构件 DB44/T-1168-2013 山东省标 建筑施工直插盘销式模板支架安 全技术规范DB371-5008-2014 重庆地标 建筑施工轮盘插销式钢管模板支 撑架安全技术规范DBJ50/T-216-2015
15
二、
其他类型支架
套扣式
广东省标 建筑施工盘扣式钢管支架安全技 术规程（征求意见稿） ↓ 广东省标 建筑施工承插型套扣式钢管脚手 架安全技术规范 DBJ15-98-2014
11
二、 “承插型”支架的主要类型
JGJ231中对“承插”的定义： 承插：指立杆采用套管承插连接。 其实除了扣件式以外，其余类型支架的立杆连接都是采用套管 承插连接的。不一样的是横杆和立杆的连接节点。
建筑施工承插型盘扣式脚手架安全技术培训
确定安装位置
根据施工方案和设计要求，确定 脚手架的安装位置和高度。
清理场地
在安装前，应清理安装场地，确 保地面平整、坚实，无障碍物。
安装步骤及注意事项
安装底座
将底座按照设计间距摆放在地面上，并用水平仪调整水 平。
安装立杆
将立杆插入底座中，并用扳手拧紧连接螺栓。立杆应垂 直，间距应符合设计要求。
安装横杆
经验判断法
凭借专业人员的经验和知识，对施工过程中可能出现的危险源进 行预测和判断。
安全检查表法
使用安全检查表对施工现场的各项安全措施进行检查，从而发现 潜在的危险源。
常见危险源及应对措施
高处坠落
搭设安全网、安全带等设备， 确保高处作业人员安全。
物体打击
穿戴个人防护用品，如安全帽 、防砸鞋等，避免物体打击伤 害。
。
遇有恶劣天气或特殊情况时 ，应立即停止搭设作业，并
采取相应安全措施。
04
05
搭设完成后应进行检查验收 ，确认合格后方可投入使用
。
禁止行为
严禁在脚手架上超载或集 中堆放重物。
严禁擅自拆除或改动脚手 架结构及其附件。
严禁在脚手架上嬉戏、打 闹或进行其他危险行为。
严禁在未经许可的情况下 进行高空作业或攀爬脚手 架。
在拆卸过程中，应严格遵守安全操作规程，防止发生意外 事故。如遇构配件损坏或连接不牢固等情况，应立即停止 拆卸作业并及时处理。
04 安全技术要求与 操作规范
安全技术要求
脚手架材料应符合国家 标准，严禁使用不合格
产品。
01
搭设过程中应注意立杆 垂直度、横杆水平度以
及节点连接牢固度。
03
搭设高度超过规定时， 应采取相应的加强措施 ，如增加横杆密度、设
承插型盘扣式脚手架作业指导书(图文并茂)
钢管外径与允许偏差
名称
型号
外径D 48.3
壁厚t 2.5
外径允 壁厚允 许偏差 许偏差
±0.5 ±0.2
42.4 2.5 ±0.3 ±0.15
竖向斜杆 B或Z
38
2.5 ±0.3 ±0.15
33.7 2.3 ±0.3 ±0.15
5、钢脚手板：挂在脚手架上用于提供操作面的钢制脚手板。 常用规格：L=900mm、1200㎜、1500mm、1800mm、2100mm 宽：240㎜
可调底座调整立杆连接盘示意图 1-立杆；2-水平杆；3-连接盘；4-可调底座
1)底座：底座安装位置按照放线交点依次布置，底座底至扫地杆中心距离不大于550mm，底座外 露丝杆不大于300mm。
2)立杆：起步杆套筒部份朝上套入调整底座上面，起步杆下缘需完全置入可调螺母，作业架首层 立杆宜采用不同长度的立杆交错布置，错开立杆竖向间距不应小于500mm，立杆顶部收尾高度一致 且上下立杆连接处应设置防拔销栓。
图例（仅供参考）
入口C处上面小，下面大，由于插销底部铆钉限制，使得插销即能保持活动，又不能脱出水 平杆，不容易丢失。
3、拆除 1）作业架应经单位工程负责人确认并签署拆除许可令 后，方可拆除； 2）作业架拆除时，应划出安全区，应设置警戒标志， 并派专人看管； 3）拆除前应清理脚手架上的器具、多余的材料和杂物； 4）作业架拆除应按先装后拆、后装先拆的原则进行， 不应上下同时作业。双排外脚手架连墙件应随脚手架逐 层拆除，分段拆除的高度差不应大于两步。当作业条件 限制，出现高度差大于两步时，应增设连墙件加固； 5）拆除至地面的脚手架及构配件应及时检查、维修及 保养，并应按品种、规格分类存放。
2、提升施工现场文明施工水平。盘扣脚手架表面采用热浸镀锌处理，不易掉漆、生锈，彻底 避免了传统脚手架常出现的油漆涂刷不均匀、油漆脱落、形象不佳等弊病，雨水不易侵蚀，不易 生锈，且颜色均匀一致，大气美观。架体搭设区域地上没有零散的螺丝、螺母、扣件等配件，现 场更整洁。
承插型盘扣式钢管支架培训PPT课件
2、大型公共建筑
高大空间梁板混凝土浇筑模板支撑架； 高大空间钢结构安装满堂操作架； 大型特种工作架之类；
3、市政桥梁
高架桥现浇混凝土箱梁模板支撑架； 高架桥桥墩上下爬梯施工通道； 轨道交通模板支架；
以上工程均适用，节约工期、节省人工、安全性高。
Slide19
6.1 盘扣架国展案例-大梁
18cm 厚混凝土板及600*2500mm、300*900mm 梁搭设参数： 梁底采用B型速捷架搭设平台方式，速捷架搭设至600*2500mm 梁底支 模高度，即可调托座顶面高度13.08m，托座内放置150*75*5*7mmH 型 钢，型钢上铺设木方，板下支撑立杆直接立于木方上。速捷架选用B 型。
4 1－连接盘；2－扣接头插销；3－水平杆杆端扣接头； 4－水平杆；5－斜杆；6－斜杆杆端扣接头；7－立杆
盘扣节点构成由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆 杆端扣接头组成，受力方式为：轴心受力。
Slide15
4 盘扣架与钢管扣件施工技术对比
2）、盘扣式支架、钢管扣件支架主要构配件结构及受力方式对比 建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架。扣件形式主要
Slide17
4 盘扣架与钢管扣件施工技术对比
4）、盘扣式脚手架的施工优点
1. 灵活性和通用性：适合各种几何形状建筑施工的 脚手架搭设要求，承载能力高，材料用量少，单 根立杆工作荷载可达40KN；
2. 零部件少，组装便捷，低损耗 3. 安全性高
-架体结构稳定，可作为独立塔架或者满堂脚 手架使用，可组块后用吊车整体吊装；
Slide3
1.2 相关规程
建筑工程与模板与脚手架工程安全相关的规范： GB50666-2011《混凝土结构工程施工规范》； JGJ128-2010《建筑施工门式钢管脚手架安全技术规范》； JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》； JGJ162-2008《建筑施工模板安全技术规范》； JGJ166-2008《建筑施工碗扣式脚手架安全技术规范》； JGJ202-2010《建筑施工工具式脚手架安全技术规范》； JGJ231-2010《建筑施工承插型盘扣式钢管支架安全技术规程》
承插型盘扣式钢管脚手架知识讲座
检查出的劣质扣件。
第17页
2003年6月25日， 杭州市质量技术监 督局曾向社会公布 了一项对杭城部分 建筑工地脚手架钢 管和扣件质量专项 检查的结果，发现 杭州市30多个施工 现场16批次的脚手 架钢管和扣件，其 中合格钢管只有1 批次，合格率仅为 6．25％，扣件质 量更加糟糕，合格 率为零！
建筑施工承插型盘扣式脚手架
第1页
一、建筑施工承插型盘扣式脚手架简单介绍 承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座
及可调托座等配件构成。立杆采用套管承插连接，水平杆和斜 杆采用杆端和接头卡入连接盘，用楔形插销连接，形成结构几 何不变体系的钢管支架。根据其用途可分为模板支架和脚手架 两类。
目前工地上最大的损耗来源于木方的浪费，随着木方价格节 节攀升，国内的建筑施工方都在寻求代替木方的产品，承插型 盘扣式脚手架 重复周转次数高达300次，安全性稳定性都远远 优于木方。尤其大型的建筑公司往往更注重社会效益，尽量使 用环保节能建材来提高企业形象，有利于企业的招投标项目。
8. 墙模板内外支撑必须坚固、可靠，应确保模板的整体稳 定。当墙模板外面无法设置支撑时，应于里面设置能承受 拉和压的支撑。多排并列且间距不大的墙模板，当其支撑 互成一体时，应有防止灌筑混凝土时引起临近模板变形的 措施。
第35页
四、建筑施工承插型盘扣式脚手架安全技术规范 独立梁和整体楼盖梁结构模板应符合下列规定： 1. 安装独立梁模板时应设安全操作平台，并严禁操作人员站在独
已滑丝不能使用，规范规定达65N.m不得发生破坏。 扣件的质量特别是租赁的扣件质量在急剧下降，应引起足够 重视。 2）、钢管存在的问题 有时租到的48*3.5的钢管，实际壁厚为3.0mm．甚至较多的钢 管壁厚只有2.8mm．而实际钢管的稳定承载力是3.0mm壁厚 进行计算的，这样承载力大约会降低13%左右。
盘扣式脚手架(内部培训)
