proe实验项目样本
proe实训报告和心得参考模板

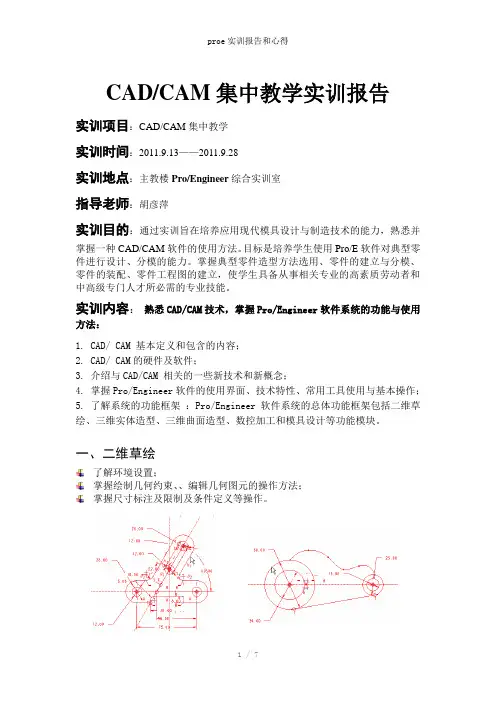

CAD/CAM集中教学实训报告实训项目：CAD/CAM集中教学实训时间：2011.9.13——2011.9.28实训地点：主教楼Pro/Engineer综合实训室指导老师：胡彦萍实训目的：通过实训旨在培养应用现代模具设计与制造技术的能力，熟悉并掌握一种CAD/CAM软件的使用方法。
目标是培养学生使用Pro/E软件对典型零件进行设计、分模的能力。
掌握典型零件造型方法选用、零件的建立与分模、零件的装配、零件工程图的建立，使学生具备从事相关专业的高素质劳动者和中高级专门人才所必需的专业技能。
实训内容：熟悉CAD/CAM技术，掌握Pro/Engineer软件系统的功能与使用方法：1. CAD/ CAM 基本定义和包含的内容；2. CAD/ CAM的硬件及软件；3. 介绍与CAD/CAM 相关的一些新技术和新概念；4. 掌握Pro/Engineer软件的使用界面、技术特性、常用工具使用与基本操作；5. 了解系统的功能框架：Pro/Engineer软件系统的总体功能框架包括二维草绘、三维实体造型、三维曲面造型、数控加工和模具设计等功能模块。
一、二维草绘了解环境设置；掌握绘制几何约束、、编辑几何图元的操作方法；掌握尺寸标注及限制及条件定义等操作。
二、零件建模熟练掌握实体造型的基本步骤及对同一产品的不同造型方法；掌握曲面造型的基本步骤；掌握零件建模的基本特征构建命令。
三、装配体了解基本装配图的创建步骤掌握各种装配约束的使用方法，能创建机械产品的装配图，并对装配图中的元件进行复制、阵列、删除、修改等操作；掌握在装配体中创建实体零件、切削零件的方法；了解爆炸图，掌握装配体的分解及干涉检查操作；掌握各视图的编辑。
四、模具设计与模具数控加工熟悉Pro/E软件的模具设计流程，并能单分型面进行设计；并掌握模具数控加工的一般过程；掌握铣削加工方法，如体积块铣削，局部铣削，曲面铣削，腔槽铣削，轮廓铣削，平面铣削等；掌握孔加工方法和车削加工方法。
实验九PROE创建工程图
实验九PROE创建工程图一、实验目的了解工程图的创建及尺寸标注。
二、实验内容1、单击“新建”按钮，在图9-1所示的“新建”对话框中选中“草绘”单选按钮，并输入名称为“A4”，单击“拟定”按钮，并进入系统草绘环境。
图9-12、在草绘平面绘制如图9-2所示的截面。
在绘好截面之后单击工具栏上的“完毕”按钮。
本环节是希望通过草绘图形来完毕A4图形模版中图纸边界的绘制。
其中图形的边界按照国家标准绘制，具体尺寸参见草绘图。
3、单击“保存”按钮完毕图框的绘制。
4、为了完毕格式建立，单击“新建“按钮，弹出图9-3所示的“新建”对话框，选中“格式”单选按钮，并输入格式名称为“A4”，单击拟定按钮，进入“新格式”对话框，如图9-4所示。
5、在“新格式”对话框中悬着“截面空”单选按钮。
6、单击“浏览”按钮，选择上述环节建立的名称为“A4.sec”的草绘文献作为模版的截面图形，并单击”打开“按钮，如图9-5所示。
图9-2图9-3 图9-47、进入模版界面，选择“表”/“插入”/“表”命令，弹出如图9-6所示的创建表菜单管理器。
8、依次选择“降序”/“右对齐”/“按长度”/“选出点”命令，在窗口的任意位置单击鼠标左键，拟定表格位置。
图9-5图9-69、根据系统提醒，在消息框中输入第一列的宽度为“12”，完毕宽度输入后按Enter键，系统提醒输入第二列的宽度，以后依次创建其余5列，其宽度从第二列至第六列依次为“28”、“25”、“12”、“18”和“35”，然后再次按Enter键。
接着使用相同的方法为表格创建5行，每行的宽度为“8”。
10、选择“编辑”/“变换”/“平移”命令，将绘制号的表格移至如图9-7所示的位置。
移动前可以选择“表”/“合并单元格”命令，对表格进行合并。
图9-711、选择“文献”/“保存”命令，保存所绘模版文献。
12、单击“新建”按钮，在图9-8所示的“新建”对话框中输入工程图名称“SY10”,在“类型”选项组中选中“绘图”单选按钮，清楚“使用缺省模版”复选框。
PROE实验报告
实验一：二维草绘及三维建模基础1、实验目标1、熟悉草绘的各种功能，包括：草绘基本几何图形、二维编辑、几何约束及尺寸标注。
2、熟悉拉伸、旋转、扫描和混合的基本画法。
2、实验内容1、使用拉伸、旋转、扫描和混合等工具绘制下列三维图形。
要求：练习使用草绘完成基本几何图形，能对二维几何图形进行编辑，能熟练使用几何约束和尺寸标注。
实验步骤：（1）选择旋转项，选择参照，创建基准平面。
（2）草绘图形（3）添加约束并修改尺寸(4) 退出草绘平面，点击旋转轴完成旋转。
完成截图2、使用旋转和扫描功能完成下图所示口杯的创建。
要求：练习三维造型的基本过程，能熟练运用旋转、扫描等基本工具。
实验步骤：（1）选择旋转项，选择参照，创建基准平面。
（2）草绘图形（3）添加约束并修改尺寸(4) 插入扫描－伸出项，以原基准面为基准面，添加参照，在杯子外壁画上伸出项曲线，完成后画上伸出项截面，点击完成，即完成杯子的绘制。
（5）实验完毕，保存图片。
完成截图实验二：直接特征的创建1、实验目标：1、熟悉直接特征的创建，包括：创建孔、圆角、倒角、拔模、壳体和筋板等特征。
2、实验内容：1、在拉伸、旋转、混合等三维建模基础上，使用直接特征绘制如下三维图形。
要求：练习孔、倒角、拔模、筋板等特征的创建。
实验步骤：（1）用TOP面创建基准平面，画个同心圆环，修改尺寸，拉伸，得到圆筒。
（2）以RIGHT面平移25创建基准平面DTM1，以DTM1为基准平面进行草绘，添加参照，按要求画出圆环，修改尺寸，拉伸。
在圆筒上打孔，按要求修改尺寸，得到圆筒上的圆环与孔。
（3）用TOP面平移25创建基准平面DTM2，草绘，画上横板的基本形状，修改尺寸，拉伸，得到横板。
（4）以横板的上表面为基准平面进行草绘，画出筋板大致形状，修改尺寸，拉伸，得到筋板。
（5）以筋板的右表面为基准平面进行草绘，画出右边竖板的大致形状，修改尺寸，拉伸，得到竖板。
（6）实验完成，保存图片。
实验过程图片完成图片2、绘制法兰盘，尺寸自定，要求用直接特征创建孔，并需要使用阵列、倒角等特征。
(完整word版)PROE实验报告
课程: 模具CAD/CAM学生姓名:学号:专业班级：学生姓名: 学号：专业班级：材成12（2）班实验类型：□验证□√设计□综合实验日期: 2015.11。
16 实验成绩：实验一Pro/E零件设计一、实验目的1.熟悉Pro/E的操作方法及操作界面；2.掌握Pro/E草绘界面及设计方法和过程；3.掌握Pro/E常见的特征创建方法；4.掌握Pro/E零件设计的方法及过程。
二、实验仪器及设备1.硬件PC电脑要求内存为1GB以上，有网卡,硬盘应有20GB空间供使用。
一般要求15英寸以上显示器，并推荐使用三键鼠标器。
具有标准键盘.2。
软件PC机上使用Windows 7（或WindowsXP）。
Pro/E Wildfire4.0软件一套.三、实验内容及步骤1.设置工作目录2.新建零件3.进入草绘界面4、完成草绘—拉伸5、草绘—旋转(完整word版)PROE实验报告6、草绘—拉伸-去除材料四、实验结果及分析实验结果如图:此零件运用Pro/E的基准平面、实体拉伸、实体去除材料、倒角等创建特征命令，来完成实体零件的创建.观察实验结果图可知,此零件为对称体。
由此可知，另外一种创建模式，可以先做一半，另外一半可以用“镜像"命令生成，简化创建步奏.之前上的理论课，刚开始还能听懂，后面就听不懂了。
主要是因为没接触过此软件，对它的界面、菜单栏、命令、功能等不了解。
通过这次上级画图，让我对此软件有了一个初步的认识，对它的基本功能有了一个了解，可以简单地去应用此软件。
学生姓名：学号：专业班级：材成12（2）班实验类型：□验证□设计□综合实验日期：2015。
11。
25 实验成绩：实验二Pro/E零件设计1、实验目的1。
熟悉Pro/E的操作方法及操作界面；2。
掌握Pro/E草绘界面及设计方法和过程；3。
掌握Pro/E常见的特征创建方法；2、实验仪器及设备1.硬件PC电脑要求内存为1GB以上，有网卡，硬盘应有20GB空间供使用。
proe实验报告
实验一参数化草绘图一、实验目得1．掌握参数化草绘图得方法;二、实验内容用轮廓法完成参数化草绘图。
三、实验步骤1、创建草绘。
２、画中心线并画出椭圆。
3、然后从上到下画出其她部分。
４、最后统一修改尺寸。
四、实验结果(将草绘图用屏幕拷贝得方式获取实验二三维实体建模一、实验目得1了解与熟悉Pro/ENGＩNEER野火版；2掌握Pro/ENGＩNEER野火版基础特征与放置特征得创建方法与过程;3掌握Pro/ENGINEEＲ野火版进行零件设计得方法与步骤。
二、实验内容用PＲＯE完成典型扳手、泵盖、轴、链条等结构得三维模型图。
三、实验步骤四、实验结果(将模型树与创建好得零件得三维造型用屏幕拷贝得方式获取后打印出来）实验二三维实体建模一、实验目得1了解与熟悉Ｐrｏ/ＥＮGINEER野火版;２掌握Prｏ/ＥＮGINEＥＲ野火版基础特征与放置特征得创建方法与过程;３掌握Ｐro/ＥNGIＮEＥR野火版进行零件设计得方法与步骤。
二、实验内容用PROＥ完成典型扳手、泵盖、轴、链条等结构得三维模型图。
三、实验步骤四、实验结果(将模型树与创建好得零件得三维造型用屏幕拷贝得方式获取后打印出来实验二三维实体建模一、实验目得1了解与熟悉Pro/ENGINＥER野火版;2掌握Pｒo／ENGＩNＥＥR野火版基础特征与放置特征得创建方法与过程;3掌握Pｒo/ENGINＥＥR野火版进行零件设计得方法与步骤。
二、实验内容用PＲOＥ完成典型扳手、泵盖、轴、链条等结构得三维模型图。
三、实验步骤四、实验结果(将模型树与创建好得零件得三维造型用屏幕拷贝得方式获取后打印出来实验二三维实体建模一、实验目得１了解与熟悉Pro/ENＧINEER野火版；2掌握Pro／ENＧINEＥR野火版基础特征与放置特征得创建方法与过程；3掌握Pro/ENGＩNEER野火版进行零件设计得方法与步骤。
二、实验内容用PROＥ完成典型扳手、泵盖、轴、链条等结构得三维模型图。
三、实验步骤四、实验结果(将模型树与创建好得零件得三维造型用屏幕拷贝得方式获取后打印出来。
ProE5.0实验报告格式要求13
课程名称：Pro/E Wildfire5.0实验项目：装配的一般过程
学生班级:学生姓名：试验时间：2014.05.22
指导教师：批改时间：综合成绩：
一、预习报告
实验目的
熟练进行简单模型的装配
实验设备及பைடு நூலகம்材
电脑，Pro/E Wildfire5.0软件。
实验原理或相关知识
1.认识到“缺省”约束也称为“默认”约束，可以用该约束将元件上的默认坐标系与装配环境的默认坐标系对齐。当向装配环境中引入第一个元件时，常常对该元件实施这种约束形式。
2.装配时，要用到多种约束，如：配对、对齐、插入、相切、坐标系、线上点、曲面上的点、曲面上的边、缺省、固定等约束。
3．装配时应注意：系统一次只添加一个约束；要对一个元件在装配体中完整地指定放置和定向，往往需要定义数个装配约束。
问题
学生自己根据预习报告内容提出自己的问题
指导教师批阅、签字：
二、实验步骤或记录（以下几问必须写在实验步骤和记录处）
1.装配模型的一般过程是什么？（ ）
2.装配时，应注意哪些方面？（ ）
三、实验报告
数据或信息处理及实验结果
学生根据“二”中的问题作答。
对实验结果的讨论
讨论在实验过程中存在的问题及如何解决，或自己通过本次实验的收获等。
PROE实训报告
江西财经大学2011～2012学年第二学期期末考试课程大作业题目top-down产品设计方法的应用课程编码19734选课班bb9课程名称proe技术任课教师况宇翔学号0094205姓名栗良玉学院艺术学院专业工业设计考试时间2012年6月江西财经大学2011～2012第二学期课程期末大作业考试评分表任课教师：本科学生综合性实验报告姓名＿栗良玉学号＿0094205＿专业工业设计班级09工一实验项目名称top-down产品设计方法应用指导教师及职称＿＿＿况宇翔＿＿开课学期2011至2012学年＿2＿学期上课时间2012年6月日学生实验报告一、实验综述1、实验目的及要求目的：掌握proe软件的基本工具及top-down产品设计方法的建模方法和规则。
前半部分侧重于软件命令和工具的基础讲解，后半部分则侧重于实际案例的制作。
要求：采用prie软件的top-down建模方法进行产品设计，top-down产品设计方法是为了利用proe进行产品设计而做准备的，在完成了各个零件的设计后，可以创建一个新的组件，在组件的模块中进行零件的装配。
2、实验仪器、设备或软件计算机、proe软件。
二、实验过程（实验步骤、记录、数据、分析）1、新建文档类型为零件并命名为“zuo-005”（最好用英文命名）在进行进一步的建模操作。
如图1图12、在前面的基础上选择top平面新建草绘，用相关的工具画出灯座的外形，并通过拉伸，旋转等工具做出的大型。
如图2篇二：proe实训报告常州轻工职业技术学院pro/engineer实训任务书pro/engineer实训任务书一、实训名称及时间实训名称：（选一）09模具331/332：模具cad/cam（pro/e）实训实训时间：2010年11月8日～2010年12月3日，共计4周112学时二、实训目的要求1、了解cad/cam的发展概况及pro/engineer4.0软件基本功能特点；2、了解pro/e进行三维cad的基本技巧、方法及典型操作流程；3、熟练掌握通用机械、模具零件的三维建模方法；4、熟练掌握工程图的创建技巧；5、了解利用pro/e进行组件装配、模具设计和机构仿真的步骤和方法。
计算机在材料科学中的应用-实验八-PROE上机
PROE练习：一、使用PROE软件绘制下列零件。
1、新建一文件名为“学号.prt ”，零件选实体，注意取消缺省模板，使用mmns 模板。
先做拉伸，TOP 为绘图平面，半径15，对称拉伸，深度90，成为一个圆柱体。
或者做旋转，FRONT 为绘图平面，在Y 坐标（垂直轴）一侧（左侧或者右侧）绘制一个长方形，长90（垂直），宽15（水平），且对X 轴（水平轴）对称。
2、再做拉伸，TOP 为绘图平面，绘制如图6.1图形，深度30，成为一个特殊拉伸体。
3、先挖孔，TOP 为绘图平面，做一个直径15的径向孔如图 6.2，参照如图 6.3。
4、做阵列，选定孔，选尺寸方向为角度（增量90），方向个数4个，如图6.4，图6.5。
5、做螺丝，在菜单中选插入-螺旋扫描命令，选定不变的螺距、右旋、穿过轴缺省属性，选front 为绘图平面，画好中心线为轴，绘制如图6.6扫描轨迹，输入螺距为5，确认，绘制如图6.7截面，确认。
6、倒角，圆柱体倒角半径2，特殊拉伸体倒角半径3（注意选面上所有边）。
7、绘制零件工程图：新建“绘图”文件，使用缺省模板，添加一般视图，自动标注尺寸。
图6.1说明：圆直径100，最远线段（长10）距离中心80，线段间夹角110度。
图6.2图6.3图6.4图6.5图6.6图6.7 截面为底边5，高3的等腰三角形存盘。
上交.prt和.drw文档。
二、肥皂盒的模具设计1、建立图7-1所示模型的模具设计。
图7-1模型2、分模，给出模具爆炸图如图7-2。
图7-2 开模实验步骤：一、建模1、设置工作目录为桌面，并新建一文件名为“学号-feizaohe.prt”，零件选实体，注意取消缺省模板，使用mmns模板。
先做一个拉伸体，TOP为绘图平面，长方形128×88mm，四顶点创建圆角半径20mm，拉伸深度30mm。
2、做拔模。
拔模曲面选择四周所有面，拔模枢纽选底部所有边界，拖拉方向选择向上的一条边，注意拔模方向，拔模角度10度。
PROE实验报告四
《Pro/E高级应用技术》实验报告班级 _____________________________学号______________________________姓名______________________________哈尔滨理工大学机械动力工程学院机械工程实验中心2015年11月实验四参数化齿轮建模一、实验目的1、掌握表达式和方程的建模方法2、熟悉工具命令中的应用二、实验内容及步骤使用Pro/E提供的关系和参数功能，并结合“方程创建曲线”等高级命令，创建齿轮，齿轮模数M＝3齿数为Z＝40，齿顶高系数为ha*=1，顶隙系数C=0.25，分度圆压力角α＝20°齿轮厚度B＝80。
1【文件】→【新建】→类型（零件）→子类型（实体）→取消选择缺省模板→输入名→选择mmns_part_solid模板。
2（拉伸命令）→草图平面（FRPNT）→草图方向（RIGHT，右）→绘制草图→（完成草图）→拉伸长度为80→（确定）。
3添加参数，【工具】→【参数】→（添加新参数）。
4『确定』完成齿轮参数创建。
5添加参数关系式以确定齿轮的基本尺寸，【工具】→【关系】→添加如下的关系式6『确定』，完成齿轮的关系式的添加。
7齿轮的齿槽曲线是圆的渐开线，可以通过Pro/E提供的方程创建曲线的功能来创建曲线。
（基准曲线）→【从方程】→【完成】→“曲线：从方程”面板→选择坐标器→【柱坐标】。
8系统会自动打开一个名称为rel.ptd的记事本文件，在此文件中添加渐开线方程。
9【文件】→【保存】→关闭该文件→『确定』，绘制的齿廓渐开线。
10接下来求渐开线与齿轮分度圆的交点，（草图命令）→在草图中绘制分度圆直径120→（完成草图）→（基准点）→单击选择渐开线→按住【Ctrl】键→在单击选择分度圆曲线→『确定』，完成基准点PNT0的创建。
11（基准平面）→选取A2轴→约束类型【穿越】→按住Ctrl→选取PNT0→约束类型【穿越】→『确定』，完成基准平面的创建。
proe产品建模与仿真-运动仿真范例
实验报告课程名称产品建模与仿真实验项目实体模型运动仿真实验仪器计算机、Pro/Engineer学院机电工程学院专业机械设计制造及其自动化班级/学号学生姓名实验日期成绩指导教师一、实验目的（1）了解当前流行的计算机辅助设计软件及其特点；（2）通过上机实验，掌握实体模型运动仿真方法；（3）根据所学的专业知识，学会应用计算机辅助设计软件（如Pro/E）进行实体模型的运动仿真。
二、实验内容（1）根据给定零件的三维模型零件进行运动仿真。
三、操作步骤1，选择“文件”/“新建”菜单命令，选择新建类型为“组件”，取消“使用缺省模板”，文件名为0903--104，确定，在“新文件选项”对话框中选择模板为“mmns_asn_disign”确定。
2，选择“添加元件”工具，在对话框中选择ground.prt，打开，选择约束类型为自动，确定。
3，选择“添加元件”工具，在对话框中选择qubing.prt，打开，连接类型选择“销钉”，择约束类型为对齐，依次选择QUBING的A_3轴与GROUND的A_2轴，第二约束类型为平移，依次选择QUBING与GROUND的两曲面，第三约束类型为旋转轴。
4，选择“添加元件”工具，在对话框中选择liangan.prt，打开，连接类型选择“销钉”，择约束类型为对齐，依次选择LIANGAN的A_2轴与GROUND的A_1轴，第二约束类型为平移，依次选择LIANGAN与GROUND的两曲面，第三约束类型为旋转轴。
5，选择“添加元件”工具，在对话框中选择huakuai.prt，打开，连接类型选择“销钉”，择约束类型为对齐，依次选择HUAKUAI的A_1轴与QUBING的A_6轴，第二约束类型为平移，依次选择HUAKUAI与QUBING的两曲面，第三约束类型为旋转轴。
新建约束集，连接类型选择“滑动杆”，约束类型为对齐，依次选择HUAKUAI的边与LIANGAN的边，第二约束类型为旋转，依次选择HUAKUAI与LIANGAN的两曲面，第三约束类型为平移轴。
proe实验
Pro/ENGINEER野火5.0工作界面一、实验目的与要求1、了解Pro/ENGINEER软件的特点和三维建模的原理；熟悉Pro/ENGINEER 野火版5.0的工作界面，了解其主菜单、工具栏、导航器的切换与设置、菜单管理器、模型树的概念和相关操作；掌握工具栏和屏幕的定制方法以及环境的设置方法。
2、了解进程的概念，掌握建立、保存、拭除和删除文件的方法。
3、了解模型的四种不同的显示方式及切换的方法，熟练使用鼠标完成对三维模型的缩放、平移、旋转等操作。
4、了解模型颜色的设置方法，掌握对于三维实体模型以及表面的颜色和外观的设置方法。
二、实验内容1、创建一个简单拉伸模型。
2、了解模型单位的设置和造型模板的设置和应用；学会使用Pro/ENGINEER的资源中心，掌握在线帮助文件的使用。
三、实验内容与步骤1、打开Pro/ENGINEER野火5.0的工作界面，建立简单的三维模型。
①从“开始”菜单或桌面快捷方式进入Pro/ENGINEER野火版5.0界面。
②选择“文件”→“新建”，在打开的“新建”对话框中选择“零件”，接受缺省的零件名称prt0001，允许使用缺省模板，进入零件造型模块。
③单击“基础特征”工具栏上的拉伸按钮或选择“插入”→“拉伸”，软件弹出如图1-1所示拉伸操控板。
单击“放置”上滑面板的“定义”按钮，弹出如图1-2所示的草绘对话框，并选择FRONT基准面作为草绘平面，RIGHT面为参照平面，单击“草绘”按钮，进入草绘界面。
④草绘一个矩形二维截面，接受缺省尺寸标注，单击推出草绘。
⑤接受系统默认拉伸深度值，单击操控板完成拉伸特征的创建，得到一个长方体模型。
2、熟悉Pro/ENGINEER野火版环境，了解主菜单、工具栏、导航器、菜单管理器、模型树的有关操作，包括工具栏和环境的定制、模型树的打开和关闭等。
3、练习有关文件建立、打开、删除、从内存中拭除等操作。
四、实验思考题1、Pro/E野火版5.0工作界面的组成部分有哪些？2、如何打开、关闭模型树和资源中心？3、Pro/E中模型的显示模式有哪些？4、三键鼠标在Pro/E中有什么作用，如何使用？5、Pro/E中的工作目录有何作用，如何设置工作目录？五、实验成绩综合成绩指导教师。
proe实验报告
实验一参数化草图绘制一、实验目的：1、了解Pro/E软件的基本操作。
2、掌握二维截面的绘制、编辑、及标注。
3、熟悉草图绘制中各命令的用法和作用。
二、实验设备PC机，配置：PIII450/内存128M/显卡TNT32M/硬盘10G以上。
局域网、Pro/ENGINEER4.0软件、投影仪。
三、实验内容1、熟悉草绘界面。
2、学会草绘截面的绘制和编辑。
3、学会草绘截面的几何约束及尺寸标注与修改。
4、草绘操作吊钩实例，如图1-1。
图1-1四、实验步骤：1、双击桌面的proe启动图标，进入proe软件界面，如图1-2所示。
图1-22、单击“文件”下拉菜单选“新建”按钮，弹出新建对话框，如图1-3所示。
图1-3在类型下选择“草绘”，在“名称”栏中输入“diaogou”，单击确定，进入草绘界面，如图1-4所示。
图1-43、单击“草绘”工具栏中的按钮，绘制两条中心线，单击“草绘”工具栏中的按钮，绘制两矩形并约束其关于竖直中心线对称。
吊钩柄部倒直角，单击“草绘”工具栏中的按钮，如图1-5所示。
图1-54、单击“草绘”工具栏中的按钮，以两条中心线的交点为圆心，绘制24的圆。
单击草绘工具栏中的按钮，做半径为R29的圆，再单击草绘工具栏中的按钮，约束其圆心在水平中心线上，与上一步圆心相距5个单位。
单击草绘工具栏中的按钮，吊钩柄部矩形分别和两圆倒角R36、R24。
单击草绘工具栏中的按钮，动态修剪面曲线，如图1-6所示。
图1-65、在图形左下侧做直径为48的圆。
单击草绘工具栏中的按钮，约束圆心和水平中心线相距9个单位；单击草绘工具栏中的按钮，约束和中心圆相外切。
任意做直径为28的圆，单击草绘工具栏中的按钮，约束圆心在水平中心线上，如图1-7所示。
图1-76、单击草绘工具栏中的按钮，在直径为28圆的右上位置单击，作为第一个圆角对象；在直径为48圆的右上位置单击，作为第二个圆角对象，单击草绘工具栏中的按钮，动态修剪截面曲线，结果如图1-8所示。
proe计算机绘图上机实习指导书正文
计算机绘图上机实习PRO/E 绘图指导书宿迁学院机电工程系工程制图教研室2011年10月目录实验一 Pro/E的基本操作实验二绘制草图实验三基础特征实验四3D工程特征实验五基准特征实验六编辑特征实验七零件装配实验八工程图实验一：Pro/E的基本操作一、实验目的和要求1、了解Pro/E的草绘模块、零件模块、装配模块、工程图模块的功能。
2、掌握Pro/E文件菜单的操作和Pro/E的启动与退出方法。
3、了解Pro/E的工作界面、各种菜单、命令按钮的使用方法。
4、掌握工作目录的设置方法。
二、实验内容1.新建和管理文件2.简单零件创建及视图操作综合练习实验二：绘制草图一、实验目的和要求1、熟练掌握草绘环境的设置，草绘图形的绘制方法。
2、掌握草图的编辑方法。
3、掌握草图的尺寸标注和修改。
4、熟练约束设置和删除方法。
二、实验内容绘制如图2-1~2-10所示的截面。
图2-1 草绘练习1图2-2 草绘练习2图2-3 草绘练习3 图2-4 草绘练习4图2-5 草绘练习5图2-6 草绘练习6图2-7 草绘练习7图2-8 草绘练习8图2-9 草绘练习9图2-10 草绘练习10实验三基础特征一、实验目的和要求1、掌握创建零件文件的方法。
2、了解三维实体的实体特征、三维造型的一般原理。
掌握草绘平面的设置，参考平面的设置，以及三维造型设计尺寸参照的设置。
3、掌握基础特征的创建方法：拉伸、旋转、扫描、混合、螺旋扫描等。
二、实验内容图3-1 建模练习图3-2 建模练习图3-3 建模练习图3-4 建模练习图3-5 建模练习图3-6 建模练习图3-8 建模练习图3-10 建模练习图3-11 建模练习图3-12 建模练习图3-13 建模练习9．利用平行混合方式，绘制三个截面（两两相距60）建立如图3-118所示的变形棱锥体。
图3-15 变形棱锥体图3-16 烟斗零件图3-17 管接头零件图3-18 钻头零件实验四：3D工程特征一、实验目的和要求1、掌握孔特征创建的方法和技巧。
实验一 PROE认识实验
实验章节标题：实验一 PRO/E认识实验教学目的：掌握PRO/E软件的安装、熟悉PRO/E工作界面.掌握文件的基本操作教学难点：PRO/E软件的安装教学重点：PRO/E软件的安装、文件的基本操作授课方法：实验教案类别：实验课复习题问作业及预习要求实验一 PRO/E安装及认识实验实验目的：1、掌握PRO/E软件的安装2、掌握进入,退出pro/E3、创建工作目录.4、基本绘图命令的使用.5、文件的保存.实验内容：1、安装软件2、练习进入,退出pro/E.3、熟悉操作界面4、创建工作目录5、简单图形的绘制6、文件的保存、备份、删除与拭除实验内容1、安装PRO/E软件2、文件的基本操作（1）设置工作目录：指定一个可以随时保存到其中的目录来保存设计文件.（2）将文件保存于文件所在目录下,自动更新文件名.[文件] / [保存].在信息区中输入文件名,单击[确定]或按下回车键.（3）将文件缺省保存于当前的工作目录下,以新文件名作为文件的保存.[文件] / [保存副本],弹出"保存副本"对话框.在[查找]选项下拉列表中选择文件目录.在[新名]文本框中输入新的文件名.单击[确定].（4）对文件进行备份操作（5）分别对文件进行删除和拭除操作，观察结果。
实验预习1、文件的保存、保存副本和备份有何不同？2、删除和拭除操作结果有何不同？实验总结1、对于未安装网卡的机器能否安装PRO/E？为什么？2、如何设置工作目录？教学后记1、学生提出的疑难问题记录：2、对本课教学的体会及改进方法：。
ProE实验书内容
几何限制条件如下3、练习范例步骤1建立新的截面文档→[Type字段选择Sketch，按OK]步骤2 绘制几何图素[按，用鼠标左键点图上1及2的位置，以产生铅直中心线]→[按，用鼠标左键依序点3~11的位置，以产生连续的直线，然后按鼠标中键，终止直线的绘制]→[按，用鼠标左键依序点12与13的位置，以产生圆]1365478910111213尽量点选在网格线上几何形状左右对称2→[按，用鼠标左键点取图2上1与2的位置，以产生小圆角，再用鼠标左键点412取一个网格的距离来点选圆弧的半径（以使左右两个圆弧大小相等）步骤3 标注尺寸。
4、练习要求建立草绘文件；打印草绘图形；二 实体特征创建练习内外圆角R33、练习范例图2-1范例模型步骤1建立Extrude（拉伸）的伸出项（Protrusion）特征，作为第一个实体特征[按工具栏建立新文件的图标]→[输入零件名称：skt_feat-1，取消Use default template →OK→[选Empty后按OK]Insert(插入)→Extrude（拉伸），或者按工具栏拉伸图标，进入拉伸操控板（DeshBoard）。
在拉伸操控板中，选择Placement（放置），按Define（定义）按扭，进入草绘环境→[绘制截面，尺寸如图2-2左图所示→]→[输入特征的深度：250] →OK步骤2以Extrude的方式建立Protrusion特征，进入草绘环境，→Placement →Define 进入草绘平面选取对话框→[选择绘图平面：零件顶面]→[选Okay 以确认实体体积往屏幕上方( 即y 方向) 成长]→Bottom →[选择Bottom 参考面：零件正面]→[绘制截面（如图2-3右图所示尺寸）→]→[输入特征的深度：50] →OK ，完成模型如图2-4所示。
→[按后选Default]步骤3 以Revolve的方式建立Protrusion特征，进入旋转操控板（DeshBoard）,选择Placement →Define (定义)，进入草绘平面选取对话框，→[选择Use Prev的选项，以沿用上一个特征的绘图平面]→[选Okay以确认截面朝屏幕上方旋转以长出实体体积]→[绘制截面，尺寸如下图所示→]使中心线落在边线上→[按功能键后选Default使零件呈现3D视角]→UpTo Plane（旋转深度至平面）→[选斜面为截面旋转终止面] →OK 完成的最终模型如图2-5右图所示。
(完整word版)proe草绘实验报告
草绘实验报告姓名：肖建勇学号：201330010202一、实验目的：1、熟悉PROE的设计环境。
2、熟悉二维草绘命令的操作。
3、初步理解参数化设计的含义。
4、熟悉二维草绘的一般步骤.二、实验报告内容：1.Pro/E wildfire3.0的用户界面由哪几部分组成？答：标题栏,菜单栏,工具栏,提示栏,快速选择栏，绘图工作区，特征工具栏2.草绘文件的扩展名？答：草绘文件的扩展名为。
Sec3.在Pro/E系统中保存文件，可采用哪几种方法?各方法之间有何区别？答：保存、保存副本和备份。
大体上分为两种：第一种；先设置工作目录，好后保存。
这样每次保存时会默认存到设置的工作夹中。
一般都用这种方法。
第二种:不设置工作夹，直接保存；这种方式可以自由选择储存路径，对于项目设计不使用，只适用于练习；保存的方法：(1）【文件】菜单→【保存】;（2)单击工作栏上的保存。
4.试述Pro/E系统中拭除和删除命令的功能区别。
答：拭除(Erase)：从内存中去除。
拭除当前的和不显示的删除（Delete)：从磁盘上去除.删除旧版本和所有版本5.弱尺寸如何变成强尺寸？弱尺寸修改后变为强尺寸；新增尺寸为强尺寸；选中弱尺寸后,按CTRL+T转换为强尺寸；另外,选中尺寸后，编辑－－锁定尺寸，锁定后，如果拖动图形,尺寸值不会变化在PROE中，强尺寸变成弱尺寸的方法有两种:右击强尺寸，选择删除,该尺寸自动变为弱尺寸，但由于并不一定只有这个尺寸才能约束，若尺寸的标注位置,也有可能与强尺寸的所在位置由差别；右击强尺寸，选择，“参考"，则该尺寸不再作为强尺寸，而是作为参考尺寸，随着其它尺寸的变动而变动.三、简要描述草绘练习中的绘制过程。
答：简要操作步骤：a)打开proe5。
0 软件，单击新建按钮,创建草绘文件：b)点击中心线命令，绘制一条水平和两条竖直的中心线c)使用调色板调用一个正六边形d)在proe另一个交点处绘制一个圆环，并标注尺寸e)绘制扳手头部及手柄部位f)绘制外围相切圆弧，最终如图所示g)完毕保存；。
