液压马达一、液压马达定义及用途液压马达是将液压能转换成机械能的工作装置，以旋转运动向外输出机械能，得到输出轴上的转速和转距。
液压马达主要应用于注塑机械、船舶、起重、卷扬等场合。
二、按输出转速分为高速和低速两大类．1、输出转速高于500 r／min的属于高速液压马达。
它们的主要特点是转速较高、转动惯量小，便于起动和制动，调速和换向的灵敏度高，通常高速液压马达的输出转矩不大。
2、输出转速低于500r/min的属于低速液压马达。
低速液压马达的主要特点是排量大、体积大、转速低，因此可直接与传动机构连接，不需要减速装置，使传动机构人为简化。
三、液压马达也可按其结构类型分为齿轮式、叶片式、柱塞式等。
1、齿轮液压马达齿轮液压马达又分为外啮合齿轮马达和内啮合齿轮马达。
齿轮马达具有体积小、重量轻、自吸性能好、维修方便等优点。
但同时齿轮马达也存在压力和流量脉动大、容积效率和输入压力较低、输出转矩小、噪音大等缺点。
因此齿轮液压马达仅适合于高速小转矩的场合。
一般用于农业机械等对转矩均匀性要求不高的机械设备上。
（附齿轮马达动画）2、叶片马达叶片马达具有体积小、流量均匀、运转平稳、噪音低、动作灵敏、输入转速较高等优点；但同时叶片马达泄漏量较大、低速稳定性较差、输入压力较低、对油压的清洁度要求较高。
因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。
（附叶片马达动画）3、摆线马达摆线马达工作原理和内啮合齿轮马达相似。
摆线马达采用了摆线针轮啮合代替内啮合齿轮的形式。
摆线马达具有体积小、重量轻、自吸性能好、维修方便等优点。
但同时摆线马达也存在压力和流量脉动大、容积效率和输入压力较低、输出转矩小等缺点。
因此齿轮液压马达仅适合于中、低速小转矩的场合。
（附摆线马达原理图）4、径向柱塞式液压马达径向柱塞马达为低速大扭矩液压马达。
低速液压马达按其每转作用次数，可分为单作用式和多作用式。
我公司生产的XHM、XHS液压马达就是单作用径向柱塞马达。
液压马达
液压执行元件-液压马达液压马达是将液压能转换成机械能的工作装置，以旋转运动向外输出机械能，得到输出轴上的转速和转距。
一、液压马达分类与工作原理（产品图）1．液压马达的分类及特点分类液压马达可分为高速和低速液压马达两大类。
特点1)液压马达的排油口压力稍大于大气压力，进、出油口直径相同。
2)液压马达往往需要正、反转，所以在内部结构上应具有对称性。
3)在确定液压马达的轴承形式时，应保证在很宽的速度范围内都能正常工作。
4)液压泵在结构上必须保证具有自吸能力，液压马达在启动时必须保证较好的密封性。
5)液压马达一般需要外泄油口。
6)为改善液压马达的起动和工作性能，要求扭矩脉动小，内部摩擦小。
2．液压马达的工作原理（产品图）1)图4-1 齿轮马达工作原理2)双作用叶片式液压马达工作原理如图4-2、叶片马达原理图、叶片马达动画图所示。
图4-2 双作用叶片马达工作原理p3)轴向柱塞式液压马达 工作原理如图4-3、轴向柱塞马达图所示，受力分析如图4-4所示。
图4-4 轴向柱塞马达受力分析1-斜盘 2-缸体 3-柱塞 4-输出轴BA图4-3 轴向柱塞式液压马达工作原理图1-斜盘 2-缸体 3-柱塞 4-配流盘 5-轴 6-弹簧二、液压马达主要参数计算 1．工作压力与额定压力工作压力：输入马达油液的实际压力，其大小决定于马达的负载。
马达进口压力与出口压力的差值称为马达的压差。
额定压力：按试验标准规定，使马达连续正常工作的最高压力。
2．排量和流量 排量： V M (m 3/rad) 流量不计泄漏时的流量称理论流量q Mt ，考虑泄漏流量为实际流量q M 。
若泄漏流量为△q ，则q q q Mt M ∆+=且有 n V q M t M ⋅=π23．容积效率和转速容积效率ηMv ：理论输入流量与实际输入流量的比值，q q q q q t M tM t M Mv ∆+==η 转速： mvM V qn ηπ2= 4．转矩和机械效率在不计马达的损失情况下，其输出功率等于输入功率，即2t t T pq p nV p V ωπω===理论转矩： M t pV T =实际转矩T ：由于马达实际存在机械损失而产生损失扭矩ΔT ，使得比理论扭矩T t 小，即T T T t ∆-=马达的机械效率ηMm ：等于马达的实际输出扭矩与理论输出扭矩的比 t t t t Mm T T T T T T T ∆-=∆-==1η5．功率和总效率马达实际输入功率为pq M ，实际输出功率为Tω，马达总效率 ηM ：实际输出功率与实际输入功率的比值，即 MmMv Mvt Mm t MM q p T q p T ηηηωηωη⋅=⋅=⋅⋅=..6．最低回油背压最低回油背压是指液压马达为防止出现脱空现象，在回油腔必须保持的最低压力。

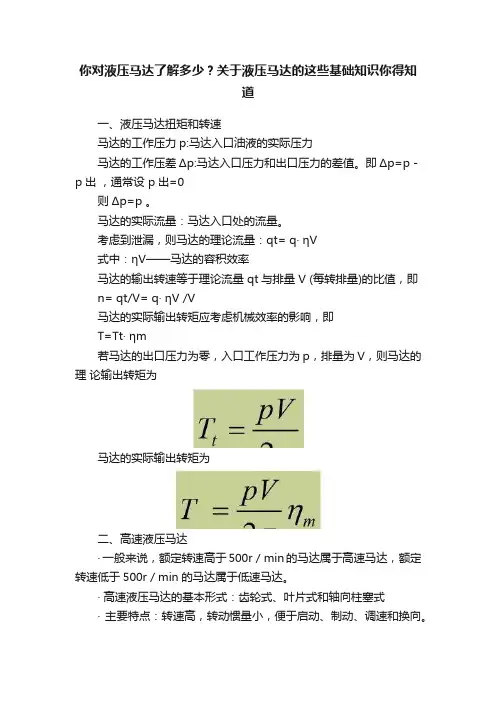

你对液压马达了解多少？关于液压马达的这些基础知识你得知道
你对液压马达了解多少？关于液压马达的这些基础知识你得知道一、液压马达扭矩和转速马达的工作压力p:马达入口油液的实际压力马达的工作压差Δp:马达入口压力和出口压力的差值。
即Δp=p－p出，通常设 p出=0则Δp=p 。
马达的实际流量：马达入口处的流量。
考虑到泄漏，则马达的理论流量：qt= q· ηV式中：ηV——马达的容积效率马达的输出转速等于理论流量 qt与排量 V (每转排量)的比值，即n= qt/V= q· ηV /V马达的实际输出转矩应考虑机械效率的影响，即T=Tt· ηm若马达的出口压力为零，入口工作压力为p，排量为V，则马达的理论输出转矩为马达的实际输出转矩为二、高速液压马达· 一般来说，额定转速高于500r／min的马达属于高速马达，额定转速低于500r／min的马达属于低速马达。
·高速液压马达的基本形式：齿轮式、叶片式和轴向柱塞式· 主要特点：转速高，转动惯量小，便于启动、制动、调速和换向。
· 通常高速马达的输出转矩不大，最低稳定转速较高，只能满足高速小扭矩工况。
柱塞式马达的工作原理当压力油输入液压马达时，处于压力腔的柱塞被顶出，压在斜盘上，斜盘对柱塞产生反力，该力可分解为轴向分力和垂直于轴向的分力。
其中，垂直于轴向的分力产生使缸体旋转的转矩。
三、低速大扭矩液压马达· 低速大扭矩液压马达是相对于高速马达而言的，通常这类马达在结构形式上多为径向柱塞式。
· 特点：最低转速低，大约在5-10r／min，输出扭矩大，可达几万N·m；径向尺寸大，转动惯量大。
· 通常可直接与工作机构联接，不需要减速装置，使传动结构大为简化。
· 低速大扭矩液压马达的基本形式有三种：曲柄连杆马达、静力平衡马达和多作用内曲线马达。
曲柄连杆低速大扭矩液压马达· 下图是曲柄连杆式液压马达的工作原理。
液压马达的工作原理
三、工作原理
由于齿轮啮合而在高压区形成的承压面积之差是 齿轮液压马达产生驱动力矩的根源。
思考： 相同形式的液压泵和液压马达是否可以互换？
从工作原理上讲，是可以的。但是，一般情况下未 经改进的液压泵不宜用作液压马达。
因为考虑到压力平衡、间隙密封的自动补偿等因素， 液压泵吸、排油腔的结构多是不对称的，只能单方 向旋转。但作为液压马达，通常要求正、反向旋转， 要求结构对称。
一、液压马达的概念
液压马达是指输出旋转运动的，将液压泵提供的液 压能转变为机械能的能量转换装置。
压力
液压转矩流量马达转速液压马达主要应用起重机、注塑机械、船舶等场合。
二、液压马达的类型
1.按液压马达的额定转速分为： 高速液压马达：额定转速高于500r/min 低速液压马达：额定转速低于500r/min 2.按其结构类型可以分为： 齿轮式、叶片式、柱塞式和其他形式。
液压马达与液压泵
功用上----相反 结构上----类似 原理上----互逆
液压泵与液压马达的对比
1.泵是能源装置，而马达是执行元件。 2.泵一般是单向旋转，而马达可以正反转。 3.泵的吸油腔一般为真空，通常进口尺寸大于出口；马达排 油腔的压力稍高于大气压力，所以马达的进出油口尺寸相同。 4.泵的结构需保证自吸能力，而马达无此要求 5.泵是需要容积效率高，而马达是需要机械效率高。 6.泵是连续运转，油温变化相对较小，而马达是经常空转或 停转，受频繁的温度冲击。
7.泵的起动靠外机械动力；马达起动需克服较大的静摩擦力， 因此要求起动扭矩大，扭矩脉动小，内部摩擦小。
液压马达第一节液压马达的结构特点和主要技术参数
一 齿轮式马达的工作原理和技术参数
1、工作原理（如图1-4-2）
2、技术参数的计算
（1）排量
qM 2m2 zB
（2）平均输出转速
nM
（3）平均输出扭矩
QM qM
vm
M M PM qM mM
二 叶片式马达的工作原理及结构特点
1、双作用式叶片马达的工作原理（如图1-4-3）
2、技术参数计算
（1）排量 qM
2、流量控制阀：控制和调节系统流量，从而改变 执行机构的运动速度。主要有节流阀，调速阀和分 流阀等。
3、方向控制阀：用于控制和改变系统中工作液体的 流动方向，以实现执行机构运动方向的转换。方向 控制阀可分为二通、三通、四通和多通阀等。操纵 方式有：手动、液压、电液、电磁和机械换向。
1、普通油路连接时
F推
4
D2
p
F拉
（D 2
4
d 2）p
V推 Q
D2
4
V拉 Q
（D2 d 2）
4
2、差动连接时
F d2p
4
V Q d2
4
由此可见，单活塞杆推力油缸在
差动连接时，伸出速度更高，但推力却小得多。
二 、双伸缩液压缸
组成：一级缸、二级缸பைடு நூலகம்活柱、大小导向套、底阀和
大小活塞等组成。如图1-5-4
第四章 液压马达
第一节 液压马达的结构特点和主要技术参数
一、结构特点和分类
液压马达是液压系统的一种执行元件（另一种 是液压缸）。它将液压泵提供的液体压力能转变为 其输出轴的机械能（扭矩和转速）。从能量观点看， 马达和泵是可逆的，即泵可做马达用，反之亦然。 由于用途和工作条件不同，对它们的性能要求也不 一样，所以相同结构类型的泵、马达之间存在差别。
液压马达介绍
➢ 我国的同类型号为JMZ型，其额定压力 16MPa，最高压力21MPa，理论排量最大 值可达6.140L/r。下图是曲柄连杆式液压 马达的工作原理。
武汉理工大学 轮机工程系
wangke
第三节 液压马达
二、 低速大扭矩液压马达的构造和工作原理
二、 低速大扭矩液压马达的构造和工作原理
2. 静力平衡式低速大扭矩液压马达
➢ 以防止液压马达启动或空载运转时 柱塞底面与压力环脱开。高压油经 配流轴中心孔道通到曲轴的偏心配 油部分，然后经五星轮中的径向孔、 压力环、柱塞底部的贯通孔而进入 油缸的工作腔内。
➢ 在图示位置时，配流轴上方的三个 油缸通高压油，下方的两个油缸通 低压回油。
➢ 此外，这种液压马达工艺性好，并能做成壳转或双输出轴的型式。
但是五星轮运动时需要较大的空间，与连杆式液压马达相比，其曲轴的偏心距不能太 大，因此在每转排量相同的条件下，其外形尺寸和重量较大。
武汉理工大学 轮机工程系
wangke
第三节 液压马达
二、 低速大扭矩液压马达的构造和工作原理
3. 多作用内曲线马达
