光模块的封装类型发展
光电子封装技术[1]
![光电子封装技术[1]](https://img.taocdn.com/s3/m/07733959be23482fb4da4caa.png)
光电子器件的封装技术
吴懿平 博士 华中科技大学 教授/博导；上海交通大学 特聘教授
光电子封装是光电子器件、电子元器件及功能应用材料的系统集成。光电子封装在光通 信系统中可分为如下级别的封装：芯片 IC 级的封装、器件封装、模块封装、系统板封装、子 系统组装和系统组装。光电子器件的封装技术来自于市场驱动，光通信的发展需要光器件满 足如下需要：更快的传输速率，更高的性能指标、更小的外形尺寸；增加光电集成的水平和 程度；低成本的封装工艺技术。从早期的双列直插、蝶形封装到同轴封装以及微型化的 Mini-DiL 封装、SFF（Small Form Factor）封装，都是顺应上述需要。而射频（RF）和混合信 号封装技术、倒装芯片技术（FC）促进了高速光电子器件的发展。光模块封装的形式也在实 际应用中从分离模块封装发展为收发合一模块封装， 从多引脚输出的封装形式 （如： 19 SC 双 插拔）发展为 SFF 小型化封装形式，引脚封装逐步被热插拔封装取代，同时，从热插拔的封 装形式（GBIC）发展为 SFP 的小型化封装形式。本文主要介绍光通信领域中的光电子有源器 件及模块的封装技术。 一、光电子器件封装形式 1 光电子器件和模块的封装形式 光电子器件和模块的封装形式，根据其应用的广度可以分为商业标准封装和客户要求的 专有封装。其中商业标准封装又可分为同轴 TO 封装、同轴器件封装、光电子组件组装和光电 子模块封装等几种。 对于同轴器件封装来说有同轴尾纤式器件（包括：同轴尾纤式激光器、同轴尾纤式探测 器、尾纤型单纤双向器件）和同轴插拔式器件（包括：同轴插拔式激光器、同轴插拔式探测 器、同轴插拔式单纤双向器件） 。其封装接口的结构有 SC 型、FC 型、LC 型、ST 型、MU-J 等形式。 光电子组件封装的封装结构形式有双列直插式封装 （DIP） 、 蝶形封装(Butterfly Packaging)、 小型化双列直插式封装（Mini-DIL）等几种。 光电子模块封装的结构形式有：19 SC 双端插拔型收发合一模块、19 双端尾纤型收发 合一模块，以及 SFF、SFP、GBIC、XFP、ZEN-Pak、X2 等多厂家协议标准化的封装类型。 此外，还有各种根据客户需要设计的专有封装。 2 光电子器件和模块的封装工艺 光电子器件、组件和模块在封装过程中涉及到的工艺按照封装工艺的阶段流程和程序， 可以具体细分为： 驱动及放大芯片（IC）封装：这类封装属于普通微电子封装工艺。这类封装的主要形式 有小外形塑料封装（SOP 或 SOIC） ；塑料有引线封装（PLCC） 、陶瓷无引线封装（LCCC） ； 方形扁平封装（QFP）球栅阵列封装（BGA）以及芯片尺寸封装（CSP 或 uBGA） 。 裸芯片（Die）封装：这类封装包括各种 IC 及半导体发光和接收器件，主要形式有：板载 芯片（COB） ；载带自动键合（TAB） ；倒装芯片（Flip Chip）等。目前，在光电子器件及组件 中发光和接收的裸片与集成芯片（IC）或 I/O 外引线的连接，就是基于陶瓷板载芯片的共晶焊 接或胶结以及金丝球键合（Bonding） 。 器件或组件（Device &. Component）封装：这类封装是指将上述板载芯片如何与光纤或 连接器进行耦合封装，从而达到光互连的目的。 模块封装：这类封装就是传统的 SMD 封装，即将光器件或组件与 PCB 板电互连，然后 通过各种 MSA 协议或客户指定的外壳进行封装的工艺形式。
超详细的光模块介绍
超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。
按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长：常规波长、CWDM、DWDM等。
按模式：单模光纤（黄色）、多模光纤（橘红色）。
按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。
封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。
由两部分组成：接收部分和发射部分。
接收部分实现光-电变换，发射部分实现电-光变换。
发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。
接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。
主要速率：百兆、千兆、2.5G、4.25G和万兆。
2.传输距离光模块的传输距离分为短距、中距和长距三种。
一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。
■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。
注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。
• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。
光模块芯片
光模块芯片光模块芯片是一种集光电转换和信号调制解调功能于一身的封装组件，广泛应用于光通信领域。
它可以将电信号转换为光信号，并通过光纤传输，同时也可以将光信号转换为电信号进行处理和解调。
光模块芯片是光通信系统中的关键组件之一，它主要由激光器、光探测器、光电转换电路和信号处理电路等部分组成。
激光器是光模块芯片的光源，它能够产生光信号。
光探测器是光模块芯片的接收器，能够将光信号转换为电信号。
光电转换电路和信号处理电路是将激光器和光探测器连接起来的桥梁，能够完成光电转换和信号调制解调等功能。
光模块芯片有许多种不同的类型，包括对应不同的波长和速率的光模块芯片。
常见的有激光二极管模块芯片（LD模块芯片）、光电二极管模块芯片（PD模块芯片）、半导体激光器模块芯片（LD模块芯片）等。
光模块芯片的主要工作过程是：首先，通过光电转换电路将电信号转换为激光信号，并驱动激光二极管产生激光。
然后，激光经过光纤传输到目标地点。
最后，通过光探测器将激光信号转换为电信号，并通过信号处理电路进行处理和解调。
光模块芯片有许多优点，主要包括以下几方面：1. 高速传输：光模块芯片采用光信号进行传输，具有高速传输的特点。
典型的光模块芯片可以支持几十个Gbps的传输速率，满足高速通信的需求。
2. 高密度封装：光模块芯片采用微型封装技术，可以实现高度集成和高密度封装。
这样可以节省空间并提高系统的整体性能。
3. 低功耗：光模块芯片采用半导体器件作为光源，其功耗较低。
相对于传统的电信号传输方式，光模块芯片具有更低的功耗。
4. 长距离传输：光模块芯片采用光纤进行传输，光纤具有较低的衰减和较高的传输带宽，可以实现长距离的传输。
光模块芯片在光通信领域有着广泛的应用。
它被广泛应用于光交换机、光网络设备、数据中心、传感器等领域，用于实现高速、高带宽和长距离的通信需求。
总之，光模块芯片是光通信系统中的关键组件之一，具有高速传输、高密度封装、低功耗和长距离传输等优点，广泛应用于光通信领域。

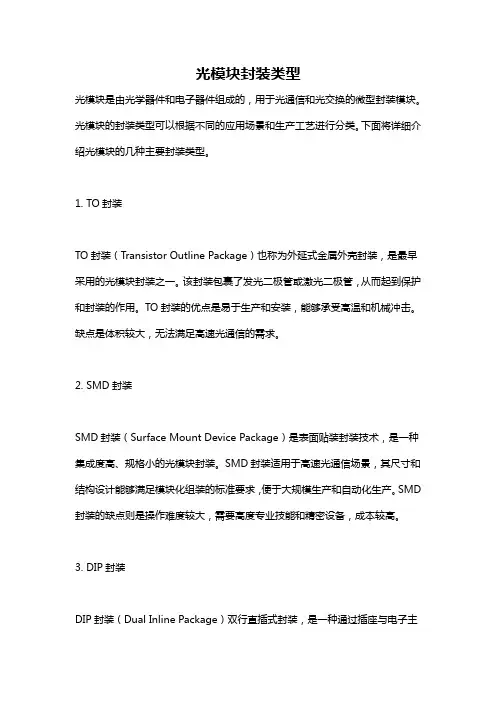

光模块封装类型
光模块封装类型光模块是由光学器件和电子器件组成的，用于光通信和光交换的微型封装模块。
光模块的封装类型可以根据不同的应用场景和生产工艺进行分类。
下面将详细介绍光模块的几种主要封装类型。
1. TO封装TO封装（Transistor Outline Package）也称为外延式金属外壳封装，是最早采用的光模块封装之一。
该封装包裹了发光二极管或激光二极管，从而起到保护和封装的作用。
TO封装的优点是易于生产和安装，能够承受高温和机械冲击。
缺点是体积较大，无法满足高速光通信的需求。
2. SMD封装SMD封装（Surface Mount Device Package）是表面贴装封装技术，是一种集成度高、规格小的光模块封装。
SMD封装适用于高速光通信场景，其尺寸和结构设计能够满足模块化组装的标准要求，便于大规模生产和自动化生产。
SMD 封装的缺点则是操作难度较大，需要高度专业技能和精密设备，成本较高。
3. DIP封装DIP封装（Dual Inline Package）双行直插式封装，是一种通过插座与电子主板相连的光模块封装。
DIP封装具有体积小、操作方便、安装容易等优点。
DIP 封装常应用于光电转换领域，如传感器、移动设备、医疗设备等。
4. CSP封装CSP封装（Chip Scale Package）是芯片级封装技术，将芯片和封装作为一体化封装的技术。
CSP封装能够大大减小光模块体积，同时保证高效的光学性能和稳定性。
CSP封装在移动设备、通信设备等领域得到广泛应用。
以上就是几种常见的光模块封装类型，各种类型均具有优缺点，在不同的应用场景中选择适合的封装类型非常重要。
未来，随着信息技术的不断进步和产业技术的不断创新，光模块封装技术也必将不断更新和发展，为光通信和光交换领域的创新带来更大的推动力。
光模块基础知识
光模块基础知识光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。
它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。
本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。
一、光模块的类型根据光模块的封装形式和工作波长，可以将光模块分为多种类型。
其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。
这些不同类型的光模块适用于不同的应用场景和需求。
例如，SFP 光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。
二、光模块的工作原理光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。
首先，电信号经过电-光转换器，被转换为光信号。
然后，光信号经过光纤传输到目标地点。
最后，光信号再经过光-电转换器，被转换为电信号。
这样，光模块实现了电信号和光信号之间的互相转换。
三、光模块的应用场景光模块广泛应用于光通信系统和光纤传感领域。
在光通信系统中，光模块用于实现高速、远距离的光信号传输。
它被广泛应用于光纤通信、数据中心互联等领域。
在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。
例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。
四、光模块的特点和优势光模块相比传统的电信号传输方式具有许多优势。
首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。
其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。
此外，光模块还具有抗电磁干扰、安全可靠等优势。
由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。
五、光模块的未来发展趋势随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。
未来，光模块的发展趋势主要包括以下几个方面。
首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。
其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。

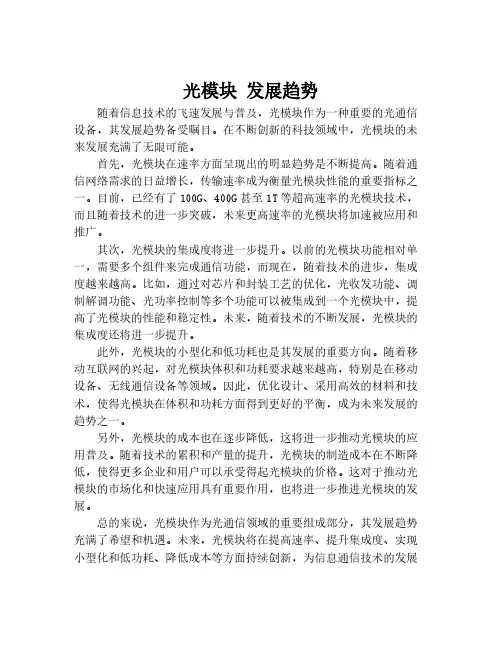

光模块 发展趋势
光模块发展趋势随着信息技术的飞速发展与普及，光模块作为一种重要的光通信设备，其发展趋势备受瞩目。
在不断创新的科技领域中，光模块的未来发展充满了无限可能。
首先，光模块在速率方面呈现出的明显趋势是不断提高。
随着通信网络需求的日益增长，传输速率成为衡量光模块性能的重要指标之一。
目前，已经有了100G、400G甚至1T等超高速率的光模块技术，而且随着技术的进一步突破，未来更高速率的光模块将加速被应用和推广。
其次，光模块的集成度将进一步提升。
以前的光模块功能相对单一，需要多个组件来完成通信功能，而现在，随着技术的进步，集成度越来越高。
比如，通过对芯片和封装工艺的优化，光收发功能、调制解调功能、光功率控制等多个功能可以被集成到一个光模块中，提高了光模块的性能和稳定性。
未来，随着技术的不断发展，光模块的集成度还将进一步提升。
此外，光模块的小型化和低功耗也是其发展的重要方向。
随着移动互联网的兴起，对光模块体积和功耗要求越来越高，特别是在移动设备、无线通信设备等领域。
因此，优化设计、采用高效的材料和技术，使得光模块在体积和功耗方面得到更好的平衡，成为未来发展的趋势之一。
另外，光模块的成本也在逐步降低，这将进一步推动光模块的应用普及。
随着技术的累积和产量的提升，光模块的制造成本在不断降低，使得更多企业和用户可以承受得起光模块的价格。
这对于推动光模块的市场化和快速应用具有重要作用，也将进一步推进光模块的发展。
总的来说，光模块作为光通信领域的重要组成部分，其发展趋势充满了希望和机遇。
未来，光模块将在提高速率、提升集成度、实现小型化和低功耗、降低成本等方面持续创新，为信息通信技术的发展做出更大的贡献。
相信在不久的将来，光模块将在各个领域发挥更广泛的应用，为推动信息社会的发展做出更大的努力。
未经允许，禁止转载！。
光模块封装方案
光模块封装方案
1.DIP（直插式）封装：DIP封装是一种常见的光模块封装
方式，其通过引脚直接插入到电路板上，具有容易替换和安装
的优点。
这种封装方式适用于光通信领域的一些传统组件，如LED指示灯和光电耦合器。
2.SMD（贴片式）封装：SMD封装是一种现代化的光模块
封装方式，其通过在电路板的表面上进行贴片焊接的方式实现。
SMD封装具有紧凑、体积小、便于集成的特点，适用于高密度集成的光模块，如光发射器和接收器。
3.TO（管壳式）封装：TO封装是一种常见的激光器封装方式，其采用金属或陶瓷管壳保护激光器内部光学元件。
TO封装具有良好的散热性能和耐用性，适用于高功率、高温度要求的
激光器。
4.COB（芯片级封装）：COB封装是一种高度集成的封装方式，将光模块的所有光学元件直接集成在一个芯片上，并通过
粘着或焊接固定在电路板上。
COB封装具有高集成度、体积小、传输损耗低等优点，适用于高速光通信和光互联应用。
光模块封装类型分类
光模块封装类型分类以光模块封装类型分类为标题，写一篇文章。
光模块是光通信领域中非常重要的组件，它能够将电信号转换为光信号，实现光纤传输。
根据封装的不同方式，光模块可以分为多种类型。
本文将对光模块的封装类型进行分类介绍。
一、直插式光模块直插式光模块是一种常见的封装形式，它采用直接插入到光模块插座中的方式进行连接。
这种封装类型具有体积小、安装方便等特点，广泛应用于数据中心、企业局域网等场景。
常见的直插式光模块有SFP、XFP、QSFP等。
SFP（Small Form-factor Pluggable）是一种小尺寸的光模块，支持多种传输速率和传输距离。
它广泛应用在以太网、光纤通信等领域。
SFP模块可以实现热插拔，方便维护和升级。
XFP（10 Gigabit Small Form-factor Pluggable）是一种支持10G传输速率的光模块。
它在传输速率和尺寸上相对于SFP有所提升，适用于高速率数据传输和光网络应用。
QSFP（Quad Small Form-factor Pluggable）是一种支持高密度端口的光模块。
它可以同时传输4个信号，支持多种传输速率和传输距离。
QSFP模块广泛应用于高速率数据传输和光网络中。
二、模块化光模块模块化光模块是一种将光模块封装在机械结构中的形式，可以为光模块提供更好的保护和散热性能。
常见的模块化光模块有CXP、CFP等。
CXP（100 Gigabit Parallel Active Optical Cable）是一种支持高速率传输的模块化光模块。
它采用多芯光纤进行连接，支持100G 传输速率。
CXP模块广泛应用于高速率数据中心和计算机网络中。
CFP（C Form-factor Pluggable）是一种支持高速率传输的模块化光模块。
它采用较大的尺寸，支持100G和400G传输速率。
CFP 模块在数据中心、光网络等领域有着广泛的应用。
三、封装尺寸分类除了直插式和模块化的分类方式，光模块还可以根据封装尺寸的不同进行分类。
光模块封装类型
光模块封装类型光模块是一种将光电转换器和光电转换器封装在一起的装置，用于光纤通信系统中的光电转换和电光转换。
光模块的封装类型对于光纤通信系统的性能和稳定性起着重要作用。
本文将介绍几种常见的光模块封装类型，包括SFP、XFP、QSFP、CFP等。
SFP（Small Form-factor Pluggable）是一种小型化的光模块封装类型，被广泛应用于光纤通信系统中。
SFP模块具有小尺寸、高密度、热插拔等特点，适用于多种传输速率和传输距离的应用场景。
SFP 模块通常用于千兆以太网、光纤通信等领域。
XFP（10 Gigabit Small Form-factor Pluggable）是一种支持10G传输速率的光模块封装类型。
XFP模块具有更高的传输速率和更远的传输距离，适用于10G以太网、SDH/SONET等高速传输领域。
XFP 模块的尺寸比SFP模块稍大，但仍然具有热插拔的特点。
QSFP（Quad Small Form-factor Pluggable）是一种支持40G传输速率的光模块封装类型。
QSFP模块采用四通道设计，可以同时传输四路信号，具有高密度和高速传输的特点。
QSFP模块广泛应用于数据中心、云计算等领域，支持40G以太网、InfiniBand、光纤通信等协议。
CFP（C Form-factor Pluggable）是一种支持100G传输速率的光模块封装类型。
CFP模块是目前主流的100G光模块标准，具有较大的尺寸和较高的功耗。
CFP模块适用于100G以太网、OTN等高速传输领域。
除了以上几种常见的光模块封装类型，还有其他一些封装类型如GBIC、X2、XENPAK等。
这些封装类型在不同的应用场景中具有各自的优势和特点。
选择合适的光模块封装类型需要根据具体的应用需求和系统要求进行评估和选择。
总的来说，光模块封装类型是光纤通信系统中不可或缺的关键组件。
不同的封装类型适用于不同的传输速率和传输距离要求，可以满足不同应用场景的需求。
光模块发展趋势
光模块发展趋势光模块是一种基于光学技术的封装装置，被广泛应用于通信、数据传输、光学传感、医疗设备等领域。
随着科技的不断发展，光模块也在不断演进和改进，充分利用光学技术和材料的特性，以适应不断变化的市场需求。
以下是光模块发展趋势的一些主要方向。
首先，随着通信、数据传输需求的增长，光模块将更加注重高速传输和大容量数据传输。
传输速率的提高将使得数据的传输更加快速和高效。
目前，常见的光模块通信速率主要在10Gbps到100Gbps之间，但随着需求的增加，光模块的通信速率也将会进一步提高，有望达到400Gbps甚至更高。
其次，随着移动互联网和物联网的普及，对小型化、集成化的光模块需求也在增加。
人们对于移动设备的依赖度越来越高，对于体积小、功耗低的光模块提出了更高的要求。
因此，光模块在设计和制造时需要更加注重尺寸的缩小和功耗的降低，以适应移动设备市场的需求。
再次，光模块也将朝着多功能化和可编程化的方向发展。
传统的光模块功能通常较为单一，例如仅用于光通信或者光传感。
但是，随着技术的进步，一些新的光模块可以集成多种功能，例如光通信、光传感和光计算等。
此外，未来的光模块可能还会出现可编程的特性，允许根据不同的应用场景进行配置和定制。
最后，光模块在材料和制造技术方面也面临着新的挑战和发展趋势。
目前，光模块的主要材料是玻璃和硅等，但随着新材料的发展，例如高分子材料和光子晶体材料，可能会在光模块中得到应用。
此外，光模块的制造技术也在不断改进，例如采用微纳加工技术来实现更精密的组装和制造，以提高光模块的性能和可靠性。
总之，随着通信、数据传输需求的增加，光模块作为一种重要的光学封装装置将继续发展和改进。
高速、小型化、多功能化和可编程化将成为光模块发展的主要趋势，同时材料和制造技术也将得到进一步的改进和应用。
光模块的发展将为人们的通信、数据传输和光学传感等领域提供更加高效和可靠的解决方案。
光模块发展历程和方向
光模块发展历程和方向提起光模块，我们可以想到很多不同的封装格式，包括常见的1X9, GBIC, SFF, SFP。
1X9封装的光模块产品最早产生于1999年，采用SC光头，是固定的光模块产品，通常直接固化在通讯设备的电路板上，作为固定的光模块使用。
之后，1X9封装的光模块产品逐渐向着小型化，可热差拔的方向发展。
光模块产品开始分两个方面发展，一种是热插拔的光模块，就成了GBIC。
一种是小型化，用LC头，直接固化在电路板上，变成了SFF 2X5,或SFF 2X10。
”GBIC和SFF光模块产品都曾经取得了广泛的应用。
GBIC模块，曾经广泛的用于交换机，路由器等网烙产品，老式的Cisio,北电等厂商的交换，路由产品曾广泛的采用GBIC模块,GBIC模块与1X9封装的模块相比，优势非常明显，由于其可支持热插拔的特性，使得GBIC产品作为一个独立的模块，用户可以方便的更新维护光模块，故障定位。
然而随着网络的不断发展，GBIC模块的缺点也逐渐显现。
主要的缺点的个头太大，导致业务板光口密度较小，板卡上无法容纳足够数量的GBIC，无法适应网络迅猛发展的趋势。
SFF光模块与光模块产品演进的又一分支，目前广泛应用于EPON系统中。
在EPON系统的ONU侧，清一色的采用了SFF光模块，ONU侧采用SFF光模块的主要原因是由于，EPON系统的ONU产品通常放置在用户测，要求固定，而不是热差拔。
随着EPON技术的快速发展，SFF的市场也逐渐扩大。
SFP光模块产品是最晚出现光模块，也是目前应用最广泛的光模块产品。
SFP光模块继承了GBIC的热插拔特性，也借鉴了SFF小型化的优势。
采用LC头，其体积仅为GBIC模块的1/2到1/3，极大的增加了网络设备的端口密度，适应了网络迅猛发展的趋势，因此得到了最广范的应用，目前主要的设备厂商，无一例外摒弃的GBIC产品，只采用SFP光模块产品。
由于采用了统一的标准，各厂家的SFP产品可以兼容，SFP产品可作为一种单独的网络设备采购。
光模块的分类和主要功能
按封装类型分类
SFP+光模块
小型、可插拔的封装形式，体积小、 易于安装，常用于光纤通道和以太网 应用。
QSFP+光模块
四通道小型封装，适用于高密度数据 中心和大规模服务器连接。
按工作距离分类
多模光模块
适用于短距离传输，一般在2公里以内，常用于数据中心内部和局域网。
单模光模块
适用于长距离传输，最远可达数十公里，常用于骨干网和长途光传输系统。
信号转换功能
光电转换
速率转换
光模块将电信号转换为光号，通过 光纤进行传输。
光模块可以将不同数据速率的信号进 行转换，如将1Gbps转换为10Gbps。
波长转换
某些光模块支持波长转换，可以将不 同波长的光信号进行转换，实现波分 复用（WDM）技术。
自动检测功能
自动识别型号和速率
光模块能够自动识别与之相连的交换机或其他设备的型号和速率， 实现自动匹配和兼容。
THANKS FOR WATCHING
感谢您的观看
04 光模块的发展趋势
高速率化
总结词
随着数据传输速率的不断提高，光模块的发展趋势之一是实现更高的传输速率。
详细描述
随着云计算、大数据和人工智能等技术的快速发展，数据中心的带宽需求不断增加，要求光模块能够支持更高的 传输速率。目前，已经出现了100Gbps、400Gbps甚至更高速率的光模块，以满足不断增长的数据传输需求。
自动检测故障
光模块具有自动检测故障的功能，如光纤断裂、接口接触不良等， 并能够通过告警提示用户及时处理。
自动功率控制
一些高端光模块具备自动功率控制功能，能够根据实际需要自动调 整输出光功率，确保稳定传输和降低误码率。
03 光模块的应用场景
光模块封装类型大盘点
光模块封装大盘点光模块的尺寸由封装形式（form factor）决定，而这个封装就是各种多源协议（MSA）组织规定的。
早期设备的接口种类很多，每个设备商生产的设备都只能用自己特定的光模块，无法在行业内通用。
于是一些行业大佬建了个群，商量在设备商之间使用相同的接口和相同尺寸的光模块，这个群就是MSA。
定义光模块尺寸的MSA主要是SFP MSA，XFP MSA，CXP MSA，QSFP MSA，CFP MSA，OSFP MSA，和QSFP-DD MSA，也是目前市场上留存下来的几种主要封装形式。
以下是光模块的几种封装类型：GBIC光模块，Giga Bitrate Interface Converter的缩写，在上世纪90年代相当流行。
它将千兆位电信号转换为光信号，可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。
这种光模块在没有出现SFP封装之前，曾经广泛的用于交换机，路由器等网烙产品，后逐渐被SFP光模块替代。
GBIC模块与1X9封装的模块相比，优势非常明显，由于其可支持热插拔的特性，使得GBIC产品作为一个独立的模块，用户可以方便的更新维护光模块，故障定位。
然而随着网络的不断发展，GBIC模块的缺点也逐渐显现。
主要的缺点的个头太大，导致业务板光口密度较小，板卡上无法容纳足够数量的GBIC，无法适应网络迅猛发展的趋势。
SFP光模块，英文全称是Small Form-factor Pluggables，即小型热插拔光模块，是早期GBIC模块的升级版本，继承了GBIC的热插拔特性，采用LC头，与GBIC光纤模块相比，它的体积更小，集成度更高，极大的增加了网络设备的端口密度，适应了网络迅猛发展的趋势，因此得到了最广范的应用，是目前市场最流行的光模块，我们通常所说的光模块就是这种类型。
SFP光模块也借鉴了SFF小型化的优势。
目前主要的设备厂商，无一例外摒弃的GBIC产品，只采用SFP光模块产品。
由于采用了统一的标准，各厂家的SFP产品可以兼容，SFP产品可作为一种单独的网络设备采购。
光模块的常见封装类型
光模块作为现代数据中心必不可少的光器件，市场的需求正变得越来越大，光模块的分类，可按照速率分为10G 、40G 和100G ；按照模式分为单模和多模；按照参数分为热插拔和非热插拔，不过目前最常用的是按照封装进行分类，本文飞速光纤（ ）将主要对光模块的常见封装类型进行描述。
一、什么是光模块的封装？通俗的说光模块的封装就是指光模块的外形，随着科技的进步,光模块的封装也是一步步在进化，体积正逐渐变小，当然绝对不止外观的变化，在速率、功耗、距离、成本等方面也在不断的向前发展。
二、光模块常见的封装类型光模块的封装形式包括1*9、SFF 、GBIC 、SFP 、SFP+、QSFP+、XFP 和X2&XENPAK 等，前面三种封装类型现在比较少用了，下面主要介绍一下后面几种光模块封装类型。
SFP 光模块SFP 光模块是一种小型可插拔光模块，通常与LC 跳线连接。
在飞速光纤商城中SFP 光模块又包含了百兆SFP 、千兆SFP 、BIDI SFP 、CWDM SFP 和DWDM SFP ，每一款光模块都经过了严格的兼容性测试，确保产品的可靠性、稳定性，全面兼容各品牌交换机等设备。
XFP 光模块XFP 光模块也是小型可插拔光模块，通常与LC跳线连接。
光模块的常见封装类型SFP+光模块的外形和SFP 光模块是一样的，只是支持的速率可以达到10G ，常用于中短距离的传输。
和XFP 光模块相比，SFP+内部没有CDR(时钟数据恢复)模块，所以SFP+的体积和功耗都比XFP 小。
QSFP+光模块QSFP+光模块是一种四通道小型可热插拔光模块，支持与MPO 和LC 光纤跳线连接，相比SFP+光模块尺寸更大。
X2&XENPAK 光模块X2&XENPAK 光模块多应用与万兆以太网，通常与SC 跳线连接，X2光模块由XENPAK 光模块的标准演变而来，由于XENPAK 光模块安装到电路板上时需要在电路板上开槽，实现较复杂，无法实现高密度应用，X2光模块经过改进后体积只有XENPAK 的一半左右，可以直接放到电路板上，因此适用于高密度的机架系统和PCI 网卡应用。
SFP光模块详解,看看有哪些是你不知道的!
SFP 光模块的封装形式是热插拔小封装，目前最高速率可达10G，LC 接口为多。
SFP 的缩写为Small Form-factor Pluggable，可以简单理解为GBIC 的升级版本。
SFP 光模块体积比GBIC 光模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。
一、SFP 光模块的外观与结构：SFP 光模块由激光器、线路板IC 和外部配件构成，外部配件包含有外壳、解锁件、卡扣、底座、拉环、橡胶塞，PCBA，拉环的颜色可以帮助大家辨别模块的参数类型。
二、SFP 光模块分类：SFP 光模块详解，看看有哪些是你不知道的！速率：155M、1.25G、2.5G、4.25G波长：短距、中距、长距传输模式：电口、单模（SM）、多模（MM）三、SFP光模块的类型：BIDI-SFP：单纤双向SFP，利用WDM技术，发送和接收两个方向的不同的中心波长，从而实现一根光纤双向传输光信号。
BIDI光模块只有1个端口，通过光模块中的滤波器进行滤波，同时完成1310光信号的发射和1550nm光信号的接收，或者相反。
因此，BIDI光模块必须成对使用。
Copper SFP：电口SFP光模块，采用SFP的封装形式，电口模块，可支持最大传输距离100m（RJ45，5类双绞线为传输介质）。
CWDM SFP:采用了CWDM技术，可以通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。
同时，接收端需要使用波分复用器对复光信号进行分解。
CWDM SFP光模块分为18个波段，从1270nm~1610nm，每两个波段之间间隔20nm，一般会用颜色来区分不同波段的光模块。
DWDM SFP:属于密集波分复用技术，可以将不同波长的光耦合到单芯光纤中去，一起传输，DWDM SFP的通道间隔根据需要有0.4nm，0.8nm，1.6nm等不同的间隔，间隔较小、需要额外的波长控制器件。
DWDM SFP的一个关键优点是它的协议和传输速度是不相关的。
光端机中的光模块封装技术介绍
光端机中的光模块封装技术介绍光端机是指光纤通信系统中连接光纤和终端设备的设备。
作为光纤通信的关键组成部分，光模块在光端机中扮演着重要角色。
光模块作为光信号的发射和接收装置，是将电信号转化为光信号或将光信号转化为电信号的核心元器件之一。
为了保护光模块，延长其寿命并提高性能，光模块封装技术不可或缺。
光模块封装技术的发展随着光通信技术的迅速发展，光模块封装技术也得到了极大的进步。
在早期的光纤通信系统中，光模块常采用分立元器件的封装方式，但这种方式存在封装成本高、尺寸大、连接不可靠等问题。
为了解决这些问题，集成光模块封装技术应运而生。
集成光模块封装技术的目标是将光通信系统中所需的元器件尽可能集成到一个封装组件中，以减小封装的体积、提高连接的可靠性，并实现光纤通信设备的高密度布局，从而满足光纤通信系统对小型化、高性能、高可靠性的要求。
光模块封装技术的常见方法光模块封装技术的常见方法包括芯片与封装、无源组件的封装、封装材料的选择等。
具体来说，光模块封装技术主要包括以下几个方面的内容：1. 芯片与封装：光模块通常由光电转换芯片、电路板和封装外壳组成。
其中，光电转换芯片是光信号的发射和接收端，电路板则提供电源和信号传输的功能。
封装外壳则用于保护光模块的内部元件。
在芯片与封装的过程中，需要考虑封装的功能需求、热管理、电气连接等因素。
2. 无源组件的封装：光模块封装除了光电转换芯片外，还包括一些无源组件，如光纤连接器、光耦合器等。
这些无源组件需要在光模块的封装过程中进行合理的布局和连接，以保证光信号的传输效率和稳定性。
3. 封装材料的选择：封装材料的选择对光模块的性能起到至关重要的作用。
一方面，封装材料需要具有良好的光学特性，如透明度高、折射率低等，以确保光信号的传输质量。
另一方面，封装材料还需要具有良好的热学特性，以便有效地散热，保证光模块的可靠运行。
光模块封装技术的应用光模块封装技术广泛应用于光纤通信系统中的各个环节。
