机械制图培训 公差概念及尺寸公差基本知识

合集下载

机械制图常用形位公差详解

机械制图常用形位公差详解

机械制图常用形位公差详解一.形状公差1. 直线度:直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义:被测外表投影后为一接近直线的“波浪线”〔如右图〕,该“波浪线”的变化范围应该在距离为公差值t〔t=0.1〕的两平行直线之间。

2. 平面度:平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。

标注含义:被测加工外表必须位于距离为公差值t〔t=0.01〕的两平行平面内,如右图区域。

3. 圆度:圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义:被测圆柱面的任意截面的圆周必须位于半径差为公差值t〔t=0.025〕的两同心圆之内,如右图区域。

:圆柱度,指工件圆柱外表所有垂直截面中最大尺寸与最小尺寸之差,限制了被测圆柱面的形状误差,是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义:被测圆柱面必须位于半径差为公差值t〔t=0.1〕的两同轴圆柱面之间,如右图。

圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱面截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不行。

圆柱度和圆度的作用:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二.位置公差平行度,指两平面或者两直线平行的程度,即其中一平面〔边〕相对于另一平面〔边〕平行的误差最大允许值。

标注释义:被测轴线必须位于距离为公差值t〔t=0.1〕,且在给定方向上平行于基准轴线的两平行平面之间。

注:2.垂直度垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线〔面〕的两个平行平面之间的区域,两个平行平面间的距离为t〔t=0.06〕,被测线〔面〕必须位于这两个平面之间。

机械制图及公差

机械制图及公差

标准公差
基本偏差
上偏差=下偏差+公差
0
+

0
基本偏差
标准公差 下偏差=上偏差-公差
基本尺寸
第二十五页,共39页。
五、公差(gōngchā)带代号
公差(gōngchā)带代 号基组本成偏差代号,如:H、f。 标准公差等级代号如:8、7。
公差带的位置由基本偏差决定,
公差带的大小由标准公差等级决定。
如: H8 f7
第二十一页,共39页。
基本尺寸 (φ50)
一、极限(jíxiàn)与配合
为什么要制定极限 与配合标准?
● 互换性要求(yāoqiú):
同一批零件,不经挑 选和辅助加工,任取一个 就可顺利地装到机 器上去并满足机器的性能要求。
● 保证(bǎozhèng)零件具有互换性的措施:
由设计者根据极限与配合标准,确定 零件合理的配合要求和尺寸极限。
十二(shí èr)、零件图
从三个视图看,泵体由三部分组成: 1、
半圆柱形的壳体,其圆柱形的内腔,用于
容纳其它零件。 2、两块三角形的安装板。
3、两个(liǎnɡ ɡè)圆柱形的进出油口,
通孔
分别位于泵体的右边和后边。综合分析后,
想象出泵体的形状。
第十九页,共39页。
首先(shǒuxiān)
找十出长三、、宽分、析高尺三寸个和技术(jìshù)
允许实际尺寸的最大值。
最小极限尺寸:
允许实际尺寸的最小值。 零件合格的条件:
最大极限尺寸≥实际尺寸≥最小极限尺寸。 第二十三页,共39页。
三、尺寸ห้องสมุดไป่ตู้差和尺寸公差
公差恒 为正
+0.008

尺寸公差知识点总结

尺寸公差知识点总结

尺寸公差知识点总结为了确保制造的零件能够在装配过程中相互配合,满足设计要求,工程师和制造商通常会在零件的图纸上标注尺寸公差。

尺寸公差是指在规定的尺寸范围内允许的变化范围,它包括两个部分:基本尺寸和公差。

基本尺寸是零件上的理论尺寸,而公差则是允许的尺寸变化范围。

尺寸公差的使用可以有效地控制零件的尺寸,确保零件能够在装配过程中相互配合,并且满足设计要求。

本文将就尺寸公差的定义、分类、标注、计算和应用等方面进行详细的介绍。

一、尺寸公差的定义尺寸公差是指在规定的尺寸范围内允许的变化范围,它包括两个部分:基本尺寸和公差。

基本尺寸是零件上的理论尺寸,通常由一条粗实线表示。

公差则是允许的尺寸变化范围,它由上偏差和下偏差两部分组成,通常用字母T表示。

上偏差表示零件允许的最大尺寸,下偏差表示零件允许的最小尺寸。

例如,一个孔的基本尺寸为25mm,公差为±0.1mm,则上偏差为25.1mm,下偏差为24.9mm。

公差可以通过最大材料条件、无限制公差等方式来表示。

尺寸公差的使用可以有效地控制零件的尺寸,确保零件能够在装配过程中相互配合,并且满足设计要求。

它对于确保零件的质量、提高产品的互换性、降低生产成本等方面都具有重要的作用。

二、尺寸公差的分类根据尺寸公差的特点和作用,可以将其分为等差公差、不等差公差和无公差。

1、等差公差等差公差是指在规定的尺寸范围内,零件上的各个尺寸公差都是相等的。

这种公差适用于要求较为简单的零件,使得制造过程更加简便。

2、不等差公差不等差公差是指在规定的尺寸范围内,零件上的各个尺寸公差是不相等的。

这种公差适用于对零件要求较高的情况,可以更好地控制零件的尺寸,并且确保零件能够在装配过程中相互配合。

3、无公差无公差是指制造图样上没有公差的标注,即零件的加工尺寸与图样上的基本尺寸要完全相等。

这种情况在要求较为简单的零件上较为常见。

三、尺寸公差的标注方式在图纸上标注尺寸公差是非常重要的,可以通过以下几种方式来进行标注:1、直线公差标注直线公差标注是最简单直观的一种标注方式,通常采用线段和箭头来表示公差的范围。

机械制图培训教程 6.4-尺寸公差

机械制图培训教程 6.4-尺寸公差
第六章 零件图
第四节 技术要求在零件图上的标注
——尺寸公差及标注
? 一张完整的零件图上有哪些内容
一组视图,全部尺寸,技术要求,标题栏。
在零件图样上,必须要有制造该零件时应 该达到的一些质量要求,一般称为技术要求 。 主要包括:尺寸公差、表面形状和位置公差、 表面粗糙度、材料热处理及表面处理等内容。
2.基轴制 基本偏差为一定的轴的公差带,与不同基本偏差的 孔的公差带形成各种配合的一 种制度。基轴制的轴为基准轴,其 上偏差为零,基准轴的代号为“h”。
将孔(轴)的公差带的位置固定,通过变动轴(孔)的 公差带位置 ,可得到各种不同的配合。
5.公差与配合的标注
⑴ 代号 孔和轴的公差带代号均由基本偏差代号与公差等级代
孔公差带
基本 尺寸
轴公差带
基准制
任何一种孔的公差带和任何一种轴的公差带都可以形成一种配 合。但为了简化起见,国标对 孔与轴公差之间相互位置关系,规 定了两种制度,即基孔制和基轴制。
1.基孔制 基本偏差为一定的孔的公差带,与不同基本偏差的 轴的公差形成各种配合的一种 制度。基孔制配合与基轴制配合基 准制的孔称为基准孔,其下偏差为零。基准孔的代号为“H”。
(5)公差带代号
孔和轴的公差带代号均由基本偏差代号与公差等级代 号组成,并且要用同一号字书写。 例如:H8、F8为孔的公差带代号;h7、n7为轴的公差带 代号。 例1: 25n6的含义是:基本尺寸为25,公差等级为6级 ,基本偏差为n的轴的公差带。 例2:现有一个尺寸16f6,请查出极限偏差,并判断实际 尺寸 16是否合格?
2. 尺寸公差术语及定义
(1)基本术语及定义
1)基本尺寸 (d or D) 根据零件强度、结构和工艺性要求,设计确定 的尺寸。 2)实际尺寸 通过测量所得到的尺寸(Da或da)。 3)实际偏差

机械设计中尺寸几何公差标注类知识

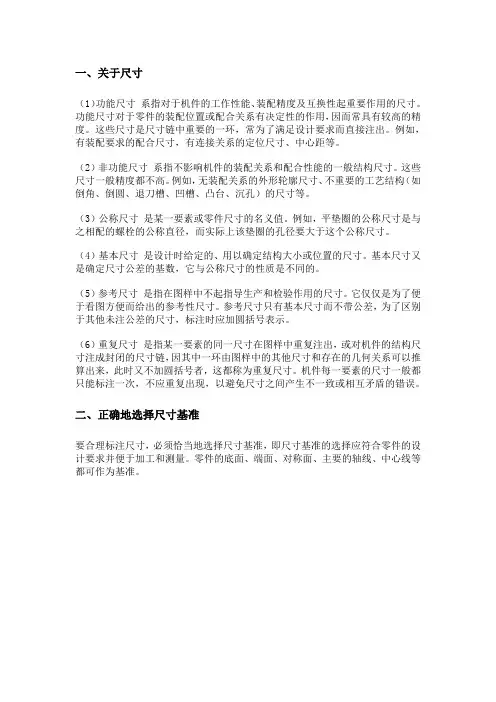

机械设计中尺寸几何公差标注类知识

一、关于尺寸(1)功能尺寸系指对于机件的工作性能、装配精度及互换性起重要作用的尺寸。

功能尺寸对于零件的装配位置或配合关系有决定性的作用,因而常具有较高的精度。

这些尺寸是尺寸链中重要的一环,常为了满足设计要求而直接注出。

例如,有装配要求的配合尺寸,有连接关系的定位尺寸、中心距等。

(2)非功能尺寸系指不影响机件的装配关系和配合性能的一般结构尺寸。

这些尺寸一般精度都不高。

例如,无装配关系的外形轮廓尺寸、不重要的工艺结构(如倒角、倒圆、退刀槽、凹槽、凸台、沉孔)的尺寸等。

(3)公称尺寸是某一要素或零件尺寸的名义值。

例如,平垫圈的公称尺寸是与之相配的螺栓的公称直径,而实际上该垫圈的孔径要大于这个公称尺寸。

(4)基本尺寸是设计时给定的、用以确定结构大小或位置的尺寸。

基本尺寸又是确定尺寸公差的基数,它与公称尺寸的性质是不同的。

(5)参考尺寸是指在图样中不起指导生产和检验作用的尺寸。

它仅仅是为了便于看图方便而给出的参考性尺寸。

参考尺寸只有基本尺寸而不带公差,为了区别于其他未注公差的尺寸,标注时应加圆括号表示。

(6)重复尺寸是指某一要素的同一尺寸在图样中重复注出,或对机件的结构尺寸注成封闭的尺寸链,因其中一环由图样中的其他尺寸和存在的几何关系可以推算出来,此时又不加圆括号者,这都称为重复尺寸。

机件每一要素的尺寸一般都只能标注一次,不应重复出现,以避免尺寸之间产生不一致或相互矛盾的错误。

二、正确地选择尺寸基准要合理标注尺寸,必须恰当地选择尺寸基准,即尺寸基准的选择应符合零件的设计要求并便于加工和测量。

零件的底面、端面、对称面、主要的轴线、中心线等都可作为基准。

图7-7 轴承座的尺寸基准1.设计基准和工艺基准根据机器的结构和设计要求,用以确定零件在机器中位置的一些面、线、点,称为设计基准。

根据零件加工制造、测量和检验等工艺要求所选定的一些面、线、点,称为工艺基准。

图7-7所示为轴承座。

轴承孔的高度是影响轴承座工作性能的功能尺寸,图中尺寸40±0.02以底面为基准,以保证轴承孔到底面的高度。

机械制图的公差与配合及其标注方法

机械制图的公差与配合及其标注方法

一、公差与配合的概念(一)零件的互换性在成批生产进行机器装配时,要求一批相配合的零件只要按零件图要求加 工出来,不经任何选择或修配,任取一对装配起来,就能达到设计的工作性能要 求,零件间的这种性质称为互换性。

零件具有互换性,可给机器装配、修理带来 方便,也为机器的现代化大生产提供了可性。

(二)公差的有关术语零件在加工过程中,足球机床精度、刀具磨损、测量误差等的影响,不可 能把零件的尺寸加工得绝对准确。

为了保证互换性,必须将零件尺寸的加工误差 限制在一定范围内,为例,说明公差的有关术语(轴,类同)。

⑶尺寸咎基名削解祥蟹般带图FFI1 尺寸公龙名词解耳龙金差带图 1、基本尺寸根据零件的强度和结构要求,设计时确定的尺寸。

其数值应优先用标准直 径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸 允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较 大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。

4、尺寸偏差(简称偏差)某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有:上偏差二最大极限尺寸一基本尺寸l.ry.黑心-孙县1-0占拗切下偏差二最小极限尺寸一基本尺寸上、下偏差统称为极限偏差,上、下偏差可以是正值、负值或零。

国家标准规定:孔的上偏差代号为ES,孔的下偏差代号为EI;轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差(简称公差)允许尺寸的变动量。

尺寸公差二最大极限尺寸一最小极限尺寸二上偏差一下偏差因为最大极限尺寸总是大于最小极限尺寸,亦即上偏差总是大于下偏差,所以尺寸公差一定为正值。

如图la所示的孔径:基本尺寸= 030最大极限尺寸=030.010最小极限尺寸二029.990上偏差ES二最大极限尺寸一基本尺寸=30.010-30=+0。

010下偏差EI二最小极限尺寸一基本尺寸=29.990-30=-0.010公差二最大极限尺寸一最小极限尺寸欢迎下载%夕献 P 1 . 一——--蔡麴尹虹。

机械制图培训公差概念及尺寸公差基本知识

机械制图培训公差概念及尺寸公差基本知识
对需要在全国范围内统一的技术要求,应当制定国 家标准,代号为GB,对没有国家标准而又需要在全国某 个行业范围内统一的技术要求,可制定行业标准,如机 械标准(JB)等;对没有国家标准和行业标准而又需要 在某个范围内统一的技术要求,可制定地方标准或企业 标准,它们的代号分别用DB、QB表示。
整理课件
16
检验:是确定零件的几何参数是否在规定的极限范围内, 并作出合格性判断,而不必得出被测量的具体数值。
测量:是将被测量与作为计量单位的标准量进行比较,以 确定被测量的具体数值的过程。
意义:检测不仅用来评定产品质量,而且用于分析产生不 合格品的原因,及时调整生产,监督工艺过程,预防废品产生 。检测是机械制造的“眼睛”。产品质量的提高,除设计和加 工精度的提高外,往往更有赖于检测精度的提高。所以,合理 地确定公差与正确进行检测,是保证产品质量、实现互换性生 产的两个必不可少的条件和手段。
整理课件
18
二、尺寸公差基础知识
2. 尺寸 尺寸是以特定单位表示线性尺寸值(两点之间距离)的
数值。 机械工程中通常用㎜表示 (标注时常省略)
如图:直径Ø7、 半径R7和R3 中心距52和32 长66、高46
整理课件
19
二、尺寸公差基础知识
(1)基本尺寸 基本尺寸是设计给定的尺寸,用D和d(L或l)表示(大
(2)互换性内容: ①几何参数互换:包括尺寸、形状、位置、表面微观形状 误差的互换性。 ②机械性能互换:如强度、硬度、材料等。
整理课件
3
一、公差与测量概述
2. 按照零部件互换程度的不同, 互换可分为完全互换和不
(1) 完全互换: 零件在装配或更换时, 不需要辅助加工 与修配, 也不需要选择。 一般标准件有螺钉、 螺母、 滚动 轴承、 齿轮等。

公差标准基本知识

公差标准基本知识
(1)相邻辅助零件的轮廓线 (2)可动零件处于极限
位置时的轮廓线
(3)成形前轮廓线、剖切之前的轮廓线、工艺用结构的 轮廓线
(4)轨迹线、毛坯图中制成品的轮廓线
(5)特定区域线、延伸公差带表示线
(6)分析视图中的图线含义
1)视图中的粗实线 (或虚线)包括 直线或曲线 2)视图中细点划线
轴线 对称面 迹线
图幅放大优选比例
图幅放大可选比例
3)尺寸数字不可被任何图线所通过,否 则应将该图线断开。
4)标注尺寸的符号及缩写词
5)标注参考尺寸时,应将尺寸数字加上圆括弧。
6)标注弧长时,应在尺寸数字左方加注符号“
"。
7)正方形标注。
8)标注板状零 件的厚度时, 可在尺寸数字 前加注符号“t”。
9)当需要指 明半径尺寸是由其 他尺寸所确定时, 应用尺寸线和符号 “R”,标出,但不 要注写尺寸数字。
转向线
交线
3)尺寸不要标在虚线上
积聚性面
圆中心线 对称面 迹线
二、图幅要求
• • • • 按图幅标准规定选择标准图幅。 A0、A1、A2、A3、A4 尽量避免小图用大图幅图纸。 每人3张A0的工作量。
A4 A0
A3
A2
A1
三、视图布置要求
1.用形体分析法分析组合体 把组合体分析成若干基本形体或简单形体 2.确定主视图 (1)反映形状特征 (2)反映位置特征 (3)自然安放位置 3. 画图步骤 (1) 定比例选图幅 (2) 布图:主视图放显著位置 (3) 分别画出各形体的三视图底稿 (4) 检查三视图并描深
a)波浪界线
b)双折界线
c)双点划线断裂线
要求:在一张图纸上 的断裂线采用一种线形, 优先采用波浪线或双折 线。

公差方面的知识点总结

公差方面的知识点总结

公差方面的知识点总结1. 公差的定义公差是用来表示允许的尺寸变化范围的。

在零件的设计和制造过程中,通常会规定一组公差,用来指导零件的尺寸和形位公差。

公差分为尺寸公差和形位公差两种。

尺寸公差是指规定了零件尺寸的上下限,也就是规定了零件的最大和最小尺寸。

例如,一个直径为20mm的孔可能规定的尺寸公差是±0.05mm,那么这个孔的允许尺寸范围是19.95mm到20.05mm。

形位公差是指规定了零件特征之间的位置关系的公差。

它包括位置公差和方位公差。

位置公差规定了特征之间的位置误差的最大允许值,方位公差规定了特征之间的方向误差的最大允许值。

2. 公差的作用公差在制造和测量中起着非常重要的作用。

它能够保证零件在允许的尺寸范围内能够正常工作,同时也能够控制制造成本,并确保零件的质量。

首先,公差能够确保零件的互换性。

当零件有着严格的公差要求时,不同厂家生产的零件能够互换使用,提高了零件的通用性。

其次,公差能够控制零件的质量。

通过严格控制公差,可以减少零件之间的差异,提高零件的一致性和可靠性。

再次,公差能够控制制造成本。

合理的公差可以减少制造过程中的浪费,提高生产效率,降低制造成本。

最后,公差能够指导测量和检验。

在零件的设计和制造过程中,公差直接影响着测量和检验的方法和精度,因此合理的公差设计能够更好地指导测量和检验。

3. 公差的表示方法公差通常由上限和下限、加减公差或公差值等方式来表示。

上限和下限的方式适合表示尺寸公差,加减公差适合表示形位公差。

在图纸上,尺寸公差通常用符号±来表示,例如直径为20mm的孔的公差可以表示为Φ20±0.05mm。

形位公差通常用符号∥和⊥来表示,分别表示位置公差和方位公差。

4. 公差的选择原则在制造工程中,公差的选择是一个非常重要的环节。

公差的选择要根据零件的使用要求、制造工艺和生产设备等因素来进行综合考虑。

首先,公差的选择要根据零件的使用要求。

不同的零件对公差的要求是不同的,有的零件对尺寸精度要求高,有的零件对形位精度要求高,因此在设计公差时要根据零件的使用要求来进行选择。

机械工程中的尺寸与公差规范要求

机械工程中的尺寸与公差规范要求

机械工程中的尺寸与公差规范要求在机械工程中,尺寸与公差规范是十分重要的要求。

尺寸与公差的规范化可以有效地保证产品的质量,提高生产效率,降低生产成本。

本文将讨论机械工程中尺寸与公差规范的要求,包括定义、分类、标记及常见的规范标准等。

一、尺寸与公差的定义与分类在机械工程中,尺寸是指零件或工件外形、结构或性能的物理特征的表示,通常以长度、直径、宽度等单位来表示。

公差则是指允许的尺寸偏差范围,用来界定零件的合理接合、运动和互换。

尺寸与公差可以根据精度等级和作用方式进行分类。

按照精度等级,可以分为一般精度尺寸与公差,中等精度尺寸与公差以及高精度尺寸与公差。

按照作用方式,可以分为配合尺寸与公差、运动副尺寸与公差以及位置尺寸与公差。

二、尺寸与公差的标记为了便于工程师、技术员以及工人识别尺寸与公差要求,一般需要在零件图纸上进行标记。

常用的尺寸与公差标记方法有以下几种:1. 尺寸链尺寸链是将相关的尺寸用箭头连接起来形成一个链状图形,通过链条上的箭头指示具体的尺寸数值。

这种标记方法可以清晰地展示尺寸之间的关系,便于理解和识别。

2. 基准尺寸与偏差基准尺寸是指被视为标准的尺寸,其他尺寸需要相对于基准尺寸进行表示。

通过在基准尺寸上加减偏差值,可以得到允许的尺寸范围。

3. 公差带公差带是在零件图纸上用虚线或实线表示的一个区域,其上下边界分别代表允许的最大和最小尺寸。

该标记方法可以直观地表示尺寸偏差范围。

三、常见的规范标准为了保证机械工程中的尺寸与公差规范可以被广泛应用和理解,一些国际和行业标准被制定和采用。

以下是一些常见的规范标准:1. ISO 286ISO 286是国际标准化组织(ISO)制定的关于配合和尺寸的规范。

该标准定义了一系列配合系统和公差等级,为工程师提供了一种统一的尺寸与公差设计方法。

2. ANSI/ASME Y14.5ANSI/ASME Y14.5是美国国家标准化学会(ANSI)和美国机械工程师学会(ASME)联合制定的关于尺寸与公差标准的规范。

机械制图基础知识,公差配合与技术测量技术,标准公差和基本偏差精选全文

机械制图基础知识,公差配合与技术测量技术,标准公差和基本偏差精选全文

可编辑修改精选全文完整版机械制图基础知识,公差配合与技术测量技术,标准公差和基本偏差一、标准公差1.标准公差等级:确定尺寸精确程度的等级。

国家标准设置了20个公差等级。

2.公称尺寸分段:从理论上讲,同一公差等级的标准公差数值也应随公称尺寸的增大而增大。

尺寸分段后,同一尺寸段内所有的公称尺寸,在相同公差等级的情况下,具有相同的公差值。

二、基本偏差1.基本偏差及其代号基本偏差——国家标准《极限与配合》中所规定的,用以确定公差带相对于零线位置的上偏差或下偏差。

基本偏差的代号:用拉丁字母表示,大写字母表示孔的基本偏差,小写字母表示轴的基本偏差。

2.基本偏差系列图及其特征(1)孔和轴同字母的基本偏差相对零线基本呈对称分布。

(2)在基本偏差数值表中将js划归为上偏差,将JS划归为下偏差。

(3)代号k、K和N随公差等级的不同而基本偏差数值有两种不同的情况(K、k可为正值或零值,N可为负值或零值),而代号M的基本偏差数值随公差等级不同则有三种不同的情况(正值、负值或零值)。

(4)代号j、J及P~ZC的基本偏差数值与公差等级有关。

三、公差带1.公差带代号孔、轴公差带代号由基本偏差代号与公差等级数字组成。

例如:孔公差带代号 H9、D9、B11、S7、T7轴公差带代号 h6、d8、k6、s6、u62.图样上标注尺寸公差的方法公称尺寸与公差带代号表示公称尺寸与极限偏差表示公称尺寸与公差带代号、极限偏差共同表示ф 40G7只标注公差带代号的方法(适用于大批量的生产要求)只标注上、下极限偏差数值的方法(适用于单件或小批量的生产要求)公差带代号与极限偏差值共同标注的方法(适用于批量不定的生产要求)3.公差带系列四、孔、轴极限偏差数值的确定1.基本偏差的数值(1)基本偏差代号有大、小写之分,大写的查孔的基本偏差数值表,小写的查轴的基本偏差数值表。

(2)查公称尺寸时,对于处于公称尺寸段界限位置上的公称尺寸该属于哪个尺寸段,不要弄错。

机械制图的公差与配合及其标注方法

机械制图的公差与配合及其标注方法

一、公差与配合的概念(一)零件的互换性在成批生产进行机器装配时,要求一批相配合的零件只要按零件图要求加工出来,不经任何选择或修配,任取一对装配起来,就能达到设计的工作性能要求,零件间的这种性质称为互换性。

零件具有互换性,可给机器装配、修理带来方便,也为机器的现代化大生产提供了可性。

(二)公差的有关术语零件在加工过程中,足球机床精度、刀具磨损、测量误差等的影响,不可能把零件的尺寸加工得绝对准确。

为了保证互换性,必须将零件尺寸的加工误差限制在一定范围内,为例,说明公差的有关术语(轴,类同)。

1、基本尺寸根据零件的强度和结构要求,设计时确定的尺寸。

其数值应优先用标准直径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。

4、尺寸偏差(简称偏差)某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有:上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差,上、下偏差可以是正值、负值或零。

国家标准规定:孔的上偏差代号为ES,孔的下偏差代号为EI;轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差(简称公差)允许尺寸的变动量。

尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸,亦即上偏差总是大于下偏差,所以尺寸公差一定为正值。

如图1a所示的孔径:基本尺寸=Ø30最大极限尺寸=Ø30.010最小极限尺寸= Ø29.990上偏差ES=最大极限尺寸—基本尺寸=30.010-30=+0。

010下偏差EI=最小极限尺寸—基本尺寸=29.990-30=-0.010公差=最大极限尺寸—最小极限尺寸=3。

010-29.990=0.020=E S-EI=+0.010-(-0.010)=0。

020如果实际尺寸在Ø30.010与Ø29.990这间,即为合格。

机械制图及公差

机械制图及公差
国家标准GB/T 14692-1993中规定,我国的机械图 样“应按第一角画法布置六个基本视图,……必要时 (如按合同规定)才允许使用第三角画法”。因此,除 按合同规定外我国均采用第一角画法。但在国际间的技 术交流中,常常会遇到第三角画法。
第三角画法是将机件置于第Ⅲ角内,使投影面处于观察者与机 件之间而得到正投影的方法,这种画法是把投影面假想成透明的来 处理。顶视图是从机件上方往下看所得的视图,画在机件上方的投 影面(水平面)上。前视图是从机件的前方往后看所得的视图,画 在机件前方的投影面(正平面)上,其余类推。
在机械制图中全部采用长仿宋字体进行书写 四、图线
机械制图中规定了十五种基本线性,下图为常 用的图线使用说明:
第一章、图纸的认识
线型 粗实线 细实线
虚线 点画线 双点画线 波浪线
图线的形式
应用范围
可见轮廓线
尺寸线、尺寸界线、剖面线、 引出线等
不可见轮廓线
轴线、对称中心线、轨迹线等
极限位置的轮廓线、假想的轮 廓线等
公 定 對稱度
差 位 位置度
跳 圓跳動 動 全跳動
符號
第三章、公差与配合
三、符号含义
Φ0.05 A B
形位公差代號
A
基准代號
Φ、C、R 、SΦ 、SR、MIN、MAX、Rz、Ra、 M5×0.8-6g、6s含义
面,那么该部分在基本投影面的投影不反映实形。
解决办法:(1)增加一个与倾斜表 面平行的辅助投影面。
(2)将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
第二章、投影的基本知识
综合举例
B C
C
A A
B
第二章、投影的基本知识

机械制图的公差与配合及其标注方法

机械制图的公差与配合及其标注方法

机械制图的公差与配合及其标注方法一、公差与配合的概念(一)零件的互换性在成批生产进行机器装配时,要求一批相配合的零件只要按零件图要求加工出来,不经任何选择或修配,任取一对装配起来,就能达到设计的工作性能要求,零件间的这种性质称为互换性。

零件具有互换性,可给机器装配、修理带来方便,也为机器的现代化大生产提供了可性。

(二)公差的有关术语零件在加工过程中,足球机床精度、刀具磨损、测量误差等的影响,不可能把零件的尺寸加工得绝对准确。

为了保证互换性,必须将零件尺寸的加工误差限制在一定范围内,为例,说明公差的有关术语(轴,类同)。

1、基本尺寸根据零件的强度和结构要求,设计时确定的尺寸。

其数值应优先用标准直径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。

4、尺寸偏差(简称偏差)某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有:上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差,上、下偏差可以是正值、负值或零。

国家标准规定:孔的上偏差代号为ES,孔的下偏差代号为EI;轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差(简称公差)允许尺寸的变动量。

尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸,亦即上偏差总是大于下偏差,所以尺寸公差一定为正值。

如图1a所示的孔径:基本尺寸=?30最大极限尺寸=?30.010最小极限尺寸= ?29.990上偏差ES=最大极限尺寸—基本尺寸=30.010-30=+0。

010下偏差EI=最小极限尺寸—基本尺寸=29.990-30=-0.010公差=最大极限尺寸—最小极限尺寸=3。

010-29.990=0.020=ES-EI=+0.010-(-0.010)=0.020如果实际尺寸在?30.010与?29.990这间,即为合格。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
检验:是确定零件的几何参数是否在规定的极限范围内, 并作出合格性判断,而不必得出被测量的具体数值。
测量:是将被测量与作为计量单位的标准量进行比较,以 确定被测量的具体数值的过程。
意义:检测不仅用来评定产品质量,而且用于分析产生不 合格品的原因,及时调整生产,监督工艺过程,预防废品产生 。检测是机械制造的“眼睛”。产品质量的提高,除设计和加 工精度的提高外,往往更有赖于检测精度的提高。所以,合理 地确定公差与正确进行检测,是保证产品质量、实现互换性生 产的两个必不可少的条件和手段。
(4)实体状态和实体尺寸
实体状态分为最大实体状态和最小实体状态 ❖ 最大实体尺寸(MMS):对应于孔或轴的最大材料量(实体大小)的
那个极限尺寸, 即:轴的最大极限尺寸dmax;孔的最小极限尺寸Dmin。 ❖ 最小实体尺寸(LMS):对应于孔或轴的最小材料量(实体大小)的那
个极限尺寸, 即:轴的最小极限尺寸dmin;孔的最大极限尺寸Dmax。
二、尺寸公差基础知识
(一) 尺寸的基本术语
1. 孔与轴 (广1义)的孔孔通与常轴指:工孔件为的包圆容柱面形(内尺表寸面之,间也无包材括料非)圆,柱在型加的工表过面 (程由中两,个尺平寸行越平加面工或越切大面;的包容面)。 (2)轴是指工件的圆柱型表面(由两个平行平面或切面而形 成而的轴被是包被容包面容)面。(尺寸之间有材料),尺寸越加工越小。
公差与偏差是两个不同的概念。 公差表示制造精度的要求,反映加工的难易程度。 偏差表示与基本尺寸远离程度,它表示公差带的位置,影 响配合的松紧程度。
二、尺寸公差基础知识
公差与极限偏差的比较
•两者区别: •从数值上看:极限偏差是代数值,正、负或零值是有意义的; 而公差是允许尺寸的变动范围,是没有正负号的绝对值,也不能 为零(零值意味着加工误差不存在,是不可能的)。实际计算时 由于最大极限尺寸大于最小极限尺寸,故可省略绝对值符号。 •从作用上看:极限偏差用于控制实际偏差,是判断完工零件是 否合格的根据,而公差则控制一批零件实际尺寸的差异程度。 •从工艺上看:对某一具体零件,公差大小反映加工的难易程度 ,即加工精度的高低,它是制定加工工艺的主要依据,而极限偏 差则是调整机床决定切削工具与工件相对位置的依据。 •两者联系:公差是上、下偏差之代数差的绝对值,所以确定了 两极限偏差也就确定了公差。
4)表面粗糙度——加工零件表面上具有较小间距和峰谷所形 成的微观的几何形状误差
宏观
微观
一、公差与测量概述
2.几何量公差(T) 公差(T):控制几何参数的技术规定就称“公差”,即
为实际参数值(尺寸、形状、位置)误差所允许的最大变
动量。 如要求外圆加工成Ф39.98~ Ф40,可写为 Ф40-00.02 几何量公差分类—— 1)尺寸公差、 2)形状公差、3)位置公差、
公差基础知识培训
公差基础知识培训
一、公差与测量概述
二、尺寸公差基础知识

三、形位公差基础知识

四、表面粗糙度基础知识
五、测量技术基础知识
一、公差与测量概述
(一)互换性概述
1、什么叫互换性? (1)定义:
互换性是指同一规格的零件或部件,不需要任何挑选、 调整或附加修配(如钳工修配),就能直接装配,并能保证产 品使用要求的一种特性。
装配过程: 缩短装配时间 提高效率
产品设计: 简化绘图、计算 加速产品更新换代
问题:如何使工件具有互换性? 若制成的一批零件实际尺寸数
值等于理论值,即这些零件完全相同,这当然能够互换。但在生产上 不可能,且没有必要。因而实际生产只要求制成零件的实际参数值在 一定范围内变动,保证零件充分近似即可。
Байду номын сангаас要使零件具有互换性,就应按“公差”制造。
二、尺寸公差基础知识
基本尺寸、极限尺寸、极限偏差与公差的关系
EI ES
es ei
Dmax
Dmin
D d
dmax dmin
a)
b)
二、尺寸公差基础知识
5.尺寸公差带图
• 由于公差与偏差的数值相差较大,不便 用同一比例表示, 故采用公差带图。
• 零线:表示基本尺寸的一条直线,以其为

基准确定偏差和公差,零线以上为正,以
(2)互换性内容: ①几何参数互换:包括尺寸、形状、位置、表面微观形状 误差的互换性。 ②机械性能互换:如强度、硬度、材料等。
一、公差与测量概述
2. 按照零部件互换程度的不同, 互换可分为完全互换和不
(1) 完全互换: 零件在装配或更换时, 不需要辅助加工 与修配, 也不需要选择。 一般标准件有螺钉、 螺母、 滚动 轴承、 齿轮等。
4)表面粗糙度允许值、5)典型零件特殊几何参数的公差 公差设定的原则——T尺寸> T位置> T形状>表面粗糙度 3.加工误差与公差的关系 区别:误差是在加工过程中产生的,
公差是由设计人员确定的。 联系:公差是误差的最大允许值。
一、公差与测量概述
4. 检测
完工后的零件是否满足公差要求,要通过检测加以判断。 检测包含检验与测量。
一、公差与测量概述
R5 1.00
1.60
一、公差与测量概述
4.标准的分类
按性质分类——技术标准、生产组织标准和经济管理标准。 按适用程度分类——基础标准、一般标准。
标准按不同的级别颁发。我国标准分为国家标准、行 业标准、地方标准和企业标准。
对需要在全国范围内统一的技术要求,应当制定国家 标准,代号为GB,对没有国家标准而又需要在全国某个行 业范围内统一的技术要求,可制定行业标准,如机械标准 (JB)等;对没有国家标准和行业标准而又需要在某个范 围内统一的技术要求,可制定地方标准或企业标准,它们 的代号分别用DB、QB表示。
为满足不同的需求,产品必然出现不同的规格,形成系 列产品。产品数值的杂乱无章会给组织生产、协作配套、使 用维修带来困难。故需对数值进行标准化。
一、公差与测量概述
(2)优先数系
①优先数系:由一些十进制等比数构成的数系(包含10的所有整数幂)。
②优先数系的构成
●代号:为Rr(r取5、10、20、40、80);
标准的含义:为在一定的范围内获得最佳秩序,对活动或结果规定的 共同的和重复使用的规则、导则或特性文件。它是实现互换性的基础。
2 . 标准化:现代化生产的特点是品种多、 规模大、 分工细、 协作多, 为使社会生产有序地进行,必须通过标准化使产品规格简化,使分散的、
局部的生产环节相互协调和统一。
标准化的含义:制定、颁布、实施标准的全部活动过程。
如:R10系列 R20系列 R40系列
q10≈1.25 q20≈1.12 q40≈1.06
的分级数系,适用于各种量值的 分级。它又是十进几何级数,对 于标准化对象的简化和协调起着 重要作用。因此,又是国际上一
R80系列
q80≈1.03
项统一的重要基础标准。
优先数系运用主要目的在于通用化、标准化和系列化。

表面粗糙度
一、公差与测量概述
尺寸
表面粗糙度
零件的质量
形状
位置
一、公差与测量概述
1)尺寸误差——加工完的零件实际尺寸和理想尺寸之差。
如要求加工Ф40
Ф39.98
2)形状误差——零件的实际形状和理想形状差异。 如轴的正截面
一、公差与测量概述
3)位置误差——加工零件的表面、轴线、对称平面等之间的 相互位置与理想位置的差异。
-0.025
轴 -0.041
二、尺寸公差基础知识
例1 已知轴
mm,孔 60 0.01 0.03
60
0.03 0
mm,求孔、轴的极限尺寸和公差。
一、公差与测量概述
(二)公差
1. 机械加工误差
加工精度——指机械加工后,零件几何参数(尺寸、几何要
素的形状和相互间的位置、轮廓的微观不平度等)的实际值与设
计的理想值相一致的程度。 加工误差——是指实际几何参数对其设计理想值的偏离程
度。加工误差越小,加工精度越高。

尺寸误差

几何形状误差

相互位置误差
一、公差与测量概述
国际标准化组织(ISO)
在国际上,为了促进世界各国在技术上的统一, 成立了国际标准化组织(简称ISO)和国际电工委 员会(简称IEC),由这两个组织负责制定和颁发 国际标准。
我国于1978年恢复参加ISO组织后。陆续修订 了自己的标准。修订的原则是,在立足我国生产 实际的基础上向ISO靠拢,以利于加强我国在国际 上的技术交流和产品互换。
二、尺寸公差基础知识
二、尺寸公差基础知识
基本偏差示意图
二、尺寸公差基础知识
尺寸公差带图(举例)
• 画出基本尺寸为φ50,最大极限尺寸为φ50 .025 、最小极限 尺寸为φ50 mm的孔与最大极限尺寸为φ49.975 、最小极限 尺寸为φ49.959mm的轴。公差带图如下:
+0.025
+

0
-
b) a)
公差
公差
实际尺寸
最大实体尺寸 最小实 体尺寸
实际尺寸
最小实体尺寸 最大实 体尺寸
二、尺寸公差基础知识
(二) 尺寸偏差和公差的基本术语
1.尺寸偏差 某尺寸与基本尺寸的代数差,孔用E,轴用e,其值可正、 可负或零。 包括实际偏差和极限偏差。
2.极限偏差:极限尺寸减去其基本尺寸所得的代数差。 极限偏差又分上偏差(ES、es)和下偏差(EI、ei)。
二、尺寸公差基础知识
2. 尺寸 尺寸是以特定单位表示线性尺寸值(两点之间距离)的
数值。 机械工程中通常用㎜表示 (标注时常省略)
如图:直径Ø7、 半径R7和R3 中心距52和32 长66、高46
二、尺寸公差基础知识
