快速识图机械制图基础培训
长对正
主视图与俯视图的长短一致。
高平齐
主视图与左视图的高平齐。
宽相等
俯视图与左视图的宽相等。
03
零件表达方法
视图
正视图
从正面投影物体，以显示物体的正面形状和 大小。
俯视图
从上面投影物体，以显示物体的上面形状和 大小。
侧视图
从侧面投影物体，以显示物体的侧面形状和 大小。
仰视图
从下面投影物体，以显示物体的下面形状和 大小。
快速识图机械制图基 础培训
汇报人： 日期:
目录
• 机械制图概述 • 投影法与三视图 • 零件表达方法 • 标准件与常用件 • 零件图与装配图 • 尺寸标注与技术要求 • 机械制图实例解析
01
机械制图概述
制图基本规定
01
02
03
制图比例
机械制图中的图形比例是 指图样中图形与实际零件 尺寸的比例关系，通常采 用缩小比例。
表面粗糙度的符号、意义及参数应符合相应标准 规范。
公差配合的符号、意义及参数应符合相应标准规 范。
07
机械制图实例解析
简单零件图识读
总结词
了解机械制图基本规范，掌握简单零件图的 构成和识读方法。
详细描述
简单零件图通常包括标题栏、视图、尺寸标 注、技术要求等部分，需要了解各部分的含 义和作用，掌握识读的基本步骤和方法。
要点二
销连接
包括圆柱销、圆锥销和开口销等，主要用于定位和连 接零件。
弹簧与轴承
弹簧的种类
包括螺旋弹簧、板弹簧、碟形弹簧和空气弹簧 等。
弹簧的基本参数
包括弹簧刚度、圈数、直径等。
轴承的种类
包括滑动轴承、滚动轴承和关节轴承等。
快速识图机械制图基础培训课件
比例、尺寸标注及公差
比例
机械图纸中的比例是指图形与实 物相应要素的线性尺寸之比，一
般应优先选用原值比例。
尺寸标注
尺寸标注包括尺寸线、尺寸界线、 尺寸起止符号和尺寸数字，应清晰、 准确地表示出机件的真实大小。
公差
公差是指实际参数值的允许变动量， 用于控制机械零件的加工精度和装 配精度。
线型、线宽及颜色规定
案例二
装配图绘制与解读。选取典型装配图作为案例，分析其视图表达、装配关系、尺寸标注等方面的内容，并讨 论如何快速准确地绘制和解读装配图。
案例三
工艺流程图绘制与解读。选取典型工艺流程图作为案例，分析其图形符号、工艺步骤、设备布局等方面的内 容，并讨论如何快速准确地绘制和解读工艺流程图。
THANKS
感谢观看
快速识图机械制图基础培训 课件
目 录
• 机械制图概述 • 机械图纸基本元素 • 投影法与三视图 • 零件图识读与理解 • 装配图识读与理解 • 图纸审核与修改技巧 • 实践操作与案例分析
01 机械制图概述
机械制图定义与重要性
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求 的学科。
尺寸
标注零件各部分的定形尺寸和 定位尺寸，以确定零件的大小
和位置。
技术要求
包括表面粗糙度、尺寸公差、 形位公差等，用于保证零件的
加工质量和装配精度。
标题栏
包含零件名称、材料、比例、 图号等信息，方便管理和查询。
零件结构形状分析方法
01
02
03
形体分析法
将复杂零件分解为若干基 本形体，分析各基本形体 之间的相对位置及组合方 式。
02
讲解并演示使用CAD软件绘制直线、圆、圆弧、多边形等基本
机械制图识图培训
值。
近似表示： Ra = n1—i=∑n1∣Zi∣
幅度参数---轮廓最大高度Rz
Z
Xsi
Zi x
Zvi Zpi Rz
lr
① 轮廓最大峰高Rp ---max{Zpi} ② 轮廓最大谷深Rv ---max{Zvi} ③ 轮廓最大高度Rz --- 取样长度内，轮廓的峰顶线和谷底线之间
的距离。 Rz= Rp+ Rv
5
a、需要装订的图样
• 一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
L
a
c
图框线 标题栏
B
a
c
c
纸边界线
(1)
(2)
留装订边图框格式
b、标题栏
• 在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下
图所示。 180
10 10
16
16
12
16
8×7(=56) 7
局部放大
ቤተ መጻሕፍቲ ባይዱ常用比例
原值 比 1：1 例
缩小 比 例
1：2 1：5 1：10 1：2×10n 5×10n 1：10×10n 1：2
1：
放大 比 例
5：1 2：1 5×10n：1 1×10n：1
2×10n：1
7、尺寸标注（GB/T14690-93）
图形只能反映物体的结构形状，物体的真实大小要靠所标 注的尺寸来决定。
(１) 机件的真实大小，应以图样上所注的尺寸数值为依据，与 图形的大小（即所采用的比例）和绘图的准确度无关。
(２) 图样中（包括技术要求和其它说明文件中）的尺寸，以毫米 为单位时，不需标注计量单位的代号或名称。如果采用其它单位， 则必须注明相应的计量单位的代号或名称。
近似表示： Ra = n1—i=∑n1∣Zi∣
幅度参数---轮廓最大高度Rz
Z
Xsi
Zi x
Zvi Zpi Rz
lr
① 轮廓最大峰高Rp ---max{Zpi} ② 轮廓最大谷深Rv ---max{Zvi} ③ 轮廓最大高度Rz --- 取样长度内，轮廓的峰顶线和谷底线之间
的距离。 Rz= Rp+ Rv
5
a、需要装订的图样
• 一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
L
a
c
图框线 标题栏
B
a
c
c
纸边界线
(1)
(2)
留装订边图框格式
b、标题栏
• 在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下
图所示。 180
10 10
16
16
12
16
8×7(=56) 7
局部放大
ቤተ መጻሕፍቲ ባይዱ常用比例
原值 比 1：1 例
缩小 比 例
1：2 1：5 1：10 1：2×10n 5×10n 1：10×10n 1：2
1：
放大 比 例
5：1 2：1 5×10n：1 1×10n：1
2×10n：1
7、尺寸标注（GB/T14690-93）
图形只能反映物体的结构形状，物体的真实大小要靠所标 注的尺寸来决定。
(１) 机件的真实大小，应以图样上所注的尺寸数值为依据，与 图形的大小（即所采用的比例）和绘图的准确度无关。
(２) 图样中（包括技术要求和其它说明文件中）的尺寸，以毫米 为单位时，不需标注计量单位的代号或名称。如果采用其它单位， 则必须注明相应的计量单位的代号或名称。
机械识图培训
位
定
平行度 垂直度
向 倾斜度
置 定 同轴度
公 位 对称度 位置度
差 跳 圆跳动 动 全跳动
4、形位公差
机械识图培训
公差框格 公差要求在矩形框格中给出，必须按标准标注。
φ0.05 A
基准代号字母 形位公差数值 公差带的形状 形位公差符号 指引线
基准代号
相对于被测要素的基准。
机械识图培训
4、形位公差和尺寸公差
造等用途的图叫做工程图纸，简称图纸。机械制造业所使用的图样称为 机械图纸。
一、基础知识
机械识图培训
2、常见的图纸幅面有以下五种：
A0、A1、A2、A3、A4。其中车间常用的是A3、A4两种。
一、基础知识
3、图纸格式 图纸上的表格有：标题栏、明细栏、技术参数表
机械识图培训
技术参数表
明细表 标题栏
一、基础知识
识读零件图的步骤总结如下：
机械识图培训
1 看标题栏
分析图形 2
3 分析尺寸
看技术要求 4
2、装配图的识图
机械识图培训
一、装配图概念：装配图是表示机器或部件的装配关系、工作原理、传动 路线以及装配、检验、安装时所需要的尺寸数据和技术要求的技术文件。
二、装配图的内容 1、一组图形 2、必要的尺寸 3、技术要求 4、零部件序号，明细栏和标题栏
1、基本视图
机械识图培训
如图所示，将形体放在三面投影体系中，向三个投影面作正投影， 得到的投影即是三视图。分别为：
主视图----从前向后投影，在V面上的正投影视图； 俯视图----从上向下投影，在H面上的正投影视图； 左视图----从左向右投影，在W面上的正投影视图。
1、基本视图-举例
2024版机械制图(识图培训)讲解
线型分类及应用场景
线型分类
实线、虚线、点划线、双点划线等。
应用场景
不同类型的线型在图纸中表示不同的含义，如实线表示可见轮廓线，虚线表示不可见轮廓线等。
字体、箭头等符号规定
01
02
03
字体规定
图纸中的文字应使用规定 的字体，如仿宋体、长仿 宋体等。
箭头规定
箭头用于表示尺寸线的方 向或指引线，应使用规定 的形状和大小。
作用
图样由图形、符号、文字和数字等 组成，是表达设计意图和制造要求 以及交流经验的技术文件，常被称 为工程界的语言。
投影法分类与特点
分类
投影法分为中心投影法和平行投影法 两大类。其中，平行投影法又分为斜 投影法和正投影法。
特点
正投影法具有真实性、积聚性和类似性 等特点，能准确地表达出物体的形状结 构，而且度量性好，作图简便。因此， 在机械制图中被广泛采用。
剖视图应用
通过实例分析，讲解全剖、半剖和局部剖 等剖视图的应用场合和绘制方法。
VS
断面图应用
介绍移出断面和重合断面的概念及应用， 通过实例分析断面图的绘制方法。
零件图识读步骤和注意事项
识读步骤
了解零件的名称、材料、比例等基本信息；分析视图表达方法，想象零件形状；了解尺寸标注和技术要求。
注意事项
注意图纸中的标题栏、明细栏等信息；留意视图中的剖面线、虚线等表达；关注尺寸标注的完整性和合理 性。
相贯线绘制
分析两曲面立体的相对位置和形状，确定相贯线的形状和投影特 性，再绘制相贯线的投影。
注意问题
在绘制截交线和相贯线时，要注意可见性判断和线型选择。
组合体三视图绘制实例分析
组合体类型 了解组合体的类型，如叠加型、切割 型、综合型等。

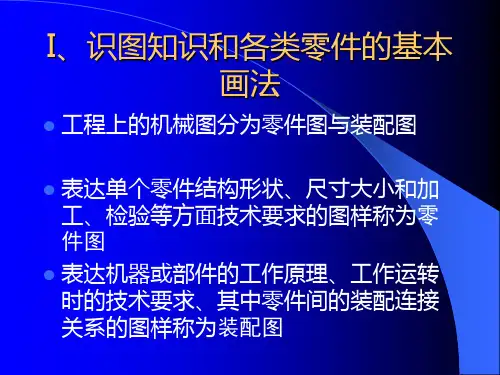

机械制图基本知识(培训资料)
⒈ 移出断面图
画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。
⑴ 画法
注意事项：
☆当剖切平面通过非圆孔，会导致完全分离 的两个断面时，这些结构也应按剖视画。
正确
错误
A－A
A－A
☆ 用两个或多个相交的剖切平面剖切得出的 移出断面，中间一般应断开。
有时为了得到完整的断面图，也允许中间不断开。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
错误
正确
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过 多。
2.剖视图的画图步骤
确定剖切面的位置
想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？
在剖面区域内画上剖面符号。
3.剖视图的标注
② 剖切符号
③ 剖视图的名称。
标注内容：
① 剖切线
A
A－A
A
指示剖切面的位置 (细单点长画线)。 一般情况下可省略。
表示剖切面起、迄 和转折位置及投射 方向。
A
A
A－A
A
错误
正确
A－A
A－A
A
A
A
A
A
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
油孔
A
A
A－A
螺孔
A
A
A
A－A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。
⑴ 画法
注意事项：
☆当剖切平面通过非圆孔，会导致完全分离 的两个断面时，这些结构也应按剖视画。
正确
错误
A－A
A－A
☆ 用两个或多个相交的剖切平面剖切得出的 移出断面，中间一般应断开。
有时为了得到完整的断面图，也允许中间不断开。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
错误
正确
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过 多。
2.剖视图的画图步骤
确定剖切面的位置
想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？
在剖面区域内画上剖面符号。
3.剖视图的标注
② 剖切符号
③ 剖视图的名称。
标注内容：
① 剖切线
A
A－A
A
指示剖切面的位置 (细单点长画线)。 一般情况下可省略。
表示剖切面起、迄 和转折位置及投射 方向。
A
A
A－A
A
错误
正确
A－A
A－A
A
A
A
A
A
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
油孔
A
A
A－A
螺孔
A
A
A
A－A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
机械制图与识图基础知识培训
描深后，再进行一次检查，不仅可以发现描深时的笔误，而且还能发现描 深前的错误。
.
68
三视图绘制实例
例1：求作轴承座的三视图 ● 形体分析 — 分块（基本体）。
凸台 支撑板
为相交
圆筒
组合方式：底版、支撑板、肋板、为叠加，
支撑板、与圆筒为相切， 圆筒与肋板左、右侧面为相交，
.
底板
肋板
69
例1：求作轴承座的三视图.源自74练一练：画出上图
.
的三视图75
例1. 图中几何体的主视图是（ D ）
.
76
例2. 将图所示的一个直角三角形ABC（∠C＝90°）绕斜边AB 旋转一周，所得到的几何体的主视图是下面四个图形中的 _____B________
.
77
例3. 下图是由一些相同的小正方体构成的几何体的三视图。 这些相同的小正方体的个数是（ B ）
三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图 大小：长对正,高平齐,宽相等.
.
85
三、机械识图基础
• 机件的表达方法 • 组合体读图方法 • 常用零件图的表达 • 零件图的识图 • 装配图的识图
.
在满足需要的情况下，应尽量采用1:1的比例，以便使图样直 接反映机件的实际大小。对于大而简单的机件一般采用缩小比 例；对于小而复杂的机件一般采用放大比例。
但在标注尺寸时，一律标注机件的实际尺寸，并在标题栏的
“比例”一栏中填写所选用的比. 例值。
14
R20
比例为 1：1 R20
比例的使用
Ø20 50
主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等
.
68
三视图绘制实例
例1：求作轴承座的三视图 ● 形体分析 — 分块（基本体）。
凸台 支撑板
为相交
圆筒
组合方式：底版、支撑板、肋板、为叠加，
支撑板、与圆筒为相切， 圆筒与肋板左、右侧面为相交，
.
底板
肋板
69
例1：求作轴承座的三视图.源自74练一练：画出上图
.
的三视图75
例1. 图中几何体的主视图是（ D ）
.
76
例2. 将图所示的一个直角三角形ABC（∠C＝90°）绕斜边AB 旋转一周，所得到的几何体的主视图是下面四个图形中的 _____B________
.
77
例3. 下图是由一些相同的小正方体构成的几何体的三视图。 这些相同的小正方体的个数是（ B ）
三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图 大小：长对正,高平齐,宽相等.
.
85
三、机械识图基础
• 机件的表达方法 • 组合体读图方法 • 常用零件图的表达 • 零件图的识图 • 装配图的识图
.
在满足需要的情况下，应尽量采用1:1的比例，以便使图样直 接反映机件的实际大小。对于大而简单的机件一般采用缩小比 例；对于小而复杂的机件一般采用放大比例。
但在标注尺寸时，一律标注机件的实际尺寸，并在标题栏的
“比例”一栏中填写所选用的比. 例值。
14
R20
比例为 1：1 R20
比例的使用
Ø20 50
主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等
2024版机械制图与识图基础知识培训
视图表达与投影原理
03
视图类型及特点
基本视图
包括主视图、俯视图、左视图、 右视图、仰视图和后视图，用于
表达机件的外形。
向视图
可以自由配置的视图，用于表达 机件的某一部分形状。
局部视图
将机件的某一部分向基本投影面 投射所得的视图，用于表达机件 的局部形状。
斜视图
将机件向不平行于任何基本投影 面的平面投射所得的视图，用于
剖视图和断面图表达方法
剖视图
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向 投影面投射所得的图形。剖视图用于表达机件的内部结构形状。
断面图
假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形。断面图 用于表达机件某一局部的断面形状。根据剖切平面的位置不同，断面图可分为移出 断面图和重合断面图两种。
协同设计和版本控制
CAD软件支持协同设计和版本控制功能，多个设计师可以同时在一个项目上进行工作，并实 现实时的数据共享和交流。通过协同设计和版本控制，可以避免数据冲突和重复工作，提高 设计效率和质量。
总结与展望
07
本次培训内容回顾与总结
机械制图基础知识
包括图纸幅面、比例、字体、图线、尺寸标 注等基础规范。
盘盖类零件图
主要表达盘盖类零件的形状和尺寸，包括直径、厚 度、孔系等要素。识读时需关注零件的径向和轴向 尺寸以及孔系的位置精度。
箱体类零件图
主要表达箱体类零件的形状和尺寸，包括长、宽、 高方向上的尺寸以及孔系、凸台等要素。识读时需 关注箱体的整体结构和各部分的相对位置关系以及 加工和装配要求。
装配图识读技巧与实
表达机件倾斜部分的形状。
投影原理与三视图形成
机械制图与识图基础知识培训共168页
1
0
、
倚南窗来自以寄傲
，
审
容
膝
之
易
安
。
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
机械制图与识图基础知识培训
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
机械制图与识图培训课件
机械制图与识图培训课件一、引言机械制图与识图是机械工程领域中非常重要的技能之一。
通过掌握机械制图的基本原理和技巧，能够帮助工程师更好地理解和表达设计方案，有效地进行工程设计和工作过程中的沟通。
本课程旨在为学员提供机械制图与识图的基础知识和技能，帮助他们成为优秀的机械工程师。
二、机械制图基础2.1 机械制图的定义和作用机械制图是用图形符号和文字来表达机械零件和装配体形状、尺寸、位置及其相互关系的技术手段。
它是机械设计的重要工具，能够帮助工程师准确地描述设计意图，便于生产制造和工程实施。
2.2 机械制图的分类机械制图可以分为工程制图和设计制图两大类。
工程制图主要用于产品的制造和加工过程中，设计制图则侧重于产品的构思和设计过程。
在本课程中，我们将重点介绍工程制图的基础知识和技巧。
2.3 机械制图的基本要素机械制图主要由线条、符号、尺寸、标注和文字等要素组成。
线条用于表示零件的形状和轮廓，符号用于表示零件的特性和功能，尺寸用于表示零件的尺寸和位置，标注用于说明零件的特征和要求，文字用于表示信息和说明。
2.4 机械制图的基本图形机械制图中常用的基本图形有直线、圆、弧和样条线等。
掌握这些基本图形的绘制方法和规范，是进行机械制图的基本要求。
三、机械制图工具和软件3.1 机械制图工具机械制图需要使用一些基本的绘图工具，例如铅笔、直尺、量具、曲线板等。
这些工具能够帮助工程师精确地绘制图形和尺寸，提高制图的质量和效率。
3.2 机械制图软件随着计算机技术的发展，机械制图也逐渐由手工制图向计算机辅助制图转变。
目前，常用的机械制图软件有AutoCAD、SolidWorks、Pro/E等，它们提供了丰富的功能和工具，能够极大地简化制图工作流程。
四、机械识图基础4.1 机械识图的定义和作用机械识图是指通过观察和分析机械图纸，了解其构造、功能和工作原理的技能。
它是机械工程师进行设计和工程实施的重要依据，能够帮助工程师更好地理解和应用机械制图。
(完整版)机械制图识图基本知识
02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。在 图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注：在满足设计要求和加工装配的前提下，尽量简化标注，避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ，如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸，如平行度、垂 直度等。
(完整版)机械制图识图基本知 识
目
CONTENCT
录
• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成， 是表达设计意图和制造要求以及交流经验的技术文件，常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀，不得有重复线段和多余的线条。同时，应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中，尺寸界线表示尺寸的起始和终止位置； 尺寸线表示尺寸的大小和方向；尺寸数字表示尺寸的数值； 箭头表示尺寸的指向。
机械制图基本知识(培训资料)课件
剖面和剖视图的画法
总结词
画剖面和剖视图需要遵循一定的步骤和规则。
详细描述
首先，确定需要表达的物体内部结构，选择适当的切割平面。其次，根据切割平面画出剖面线，表示物体被切割 的部分。最后，进行投影，将切割后的物体展示在图纸上，形成剖视图。在画剖视图时，需要注意投影方向、投 影角度和比例等因素，以确保图像准确无误。
线条和标记
线条应该清晰、均匀、不断线，标记应该准确、清晰、简洁。避免使 用模糊或难以理解的标记。
排版
图纸的排版应该整齐、美观，便于阅读和理解。合理安排视图、表格 、文字等元素的位置，使其在视觉上更加协调和易读。
03 三视图基础
主视图、俯视图和左视图的定义和关系
主视图
表示物体正面的投影，通常为物体的 高度方向。
剖面和剖视图的标注和应用
总结词
为了清晰地表达物体的内部结构，需要对剖面和剖视图进行标注。
详细描述
标注的内容包括剖切位置、投影方向和剖视图的名称等。此外，在应用剖面和剖视图时，需要考虑物 体的形状、材料和工艺等因素，以选择合适的表达方法。同时，还需要注意与其他视图保持一致，确 保图纸的准确性和完整性。
06 标准件和常用件的表达方法
标准件和常用件的分类和标记
分类
标准件是指按照国家标准的规格、尺 寸和性能参数制造的零部件，常用件 则是在机械工程中经常使用的具有特 定功能的零部件。
标记
标准件和常用件通常采用统一的标记 系统进行标识，标记中包含了零部件 的名称、规格、型号、制造标准等信 息，以便于识别和管理。
机械制图基本知识(培 训资料)课件
目录
Contents
• 机械制图概述 • 制图基本技能 • 三视图基础 • 剖面和剖视图 • 零件图和装配图 • 标准件和常用件的表达方法
2023机械识图基础培训
2.2投影的认知
组合体三视图的识读
一、组合体的基本组合形式与形体分析 1、概念 由两个或两个以上的基本几何体按一定的方式组合成的物体，称为组合体。 2、组合体的基本组合形式
组合体的形成是通过加法组合（叠加）和减法组合（切割）而形成的。 （1）加法组合
由几个基本体叠加而形成的，如图（a）所示。 （2）减法组合
圆锥台是用一个平行于圆锥体底面的平面去截锥体，去锥顶 部分得到的形体。 该形体的三视图是由一个两同心相似的多样形（反映台体上 下底面的实形）和两个相同的等腰梯形。
棱锥台是用一个平行于棱锥体底面的平面去截锥体，去锥顶 部分得到的形体。 该形体的三视图是由一个两同心相似的多样形（反映台体上 下底面的实形）和两个外轮廓为梯形的投影，梯形内是由锥 台体侧面投影得到的类似形。
（3）将各个特征面组合起来，想象出空间形体。
2.2投影的认知
练习题------由立体图找出对应的三视图
()
()
(1)
(4)
()
()
(2)
(5)
()
()
(3)
(6)
2.2投影的认知
练习题------对照立体图，将对应的左视图和俯视图图号填入表中。
1
A
2
3
AB C D
2 3 10 1
2.2投影的认知
柱体三视图与柱体三视图的识读
构成组合体的最小单元且不需要再分解的物体形状，叫做基本体
图例
说明
圆
圆柱体的三视图是由一个圆和两个矩形
柱
来表述。
体
圆的投影反映该形体的特征。
棱 柱 体
一 体般
柱
棱柱体的三视图是由一个正多边形和两 个矩形来表述。 多边形的投影反映该形体的特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）、正投影的基本特性
（1）真实性 当物体上的平面（或直线），与投影面平 行时，它的投影反映了实形（或实长）。
（2）收缩性 当物体上的平面（或直线），与投影面倾斜时， 它的投影缩小（或缩短），并产生变形。
（3）积聚性 当物体上的平面（或直线），与投影面垂 直时，它的投影积聚为一直线(或一点)。
比较下图不同形状的3个物体投影形状的大小
但在标注尺寸时，一律标注机件的实际尺寸，并在标题栏的 “比例”一栏中填写所选用的比例值。
比例的使用
R20
Байду номын сангаасØ20 R20 Ø20 50 50 缩小比例
比例为 1：1 R20
Ø20
放大比例 50
三、图线及其应用
机械图中采用粗、细两种线宽。在实际应用时，粗线宽度d优先采用0.5mm 或0.7mm；细线宽度为d/2。
正面V
主视图
左视图
侧面W 俯视图 水平面H
为了确定物体的长、宽、高和结构形状，通常采用三个相 互垂直相交的投影面建立一个三投影面体系，再用正投影法 将物体（所有面）同时向三投影面投影形成图形。 在三投影面体系中，三个投影面分别为： • 正立投影面：简称为正面，用V表示； • 水平投影面：简称为水平面，用H表示； • 侧立投影面：简称为侧面，用W表示。
内容概要
一、基础知识介绍 二、机械制图基础 三、机械识图基础
一、基础知识介绍
• 机械制图与识图的概念 • 机械图纸的作用 • 机械制图的基本规定
1.机械制图与识图的概念
• 在机械工程中使用的图纸称为机械图纸。 • 机械制图与识图是以机械图纸为对象，研 究如何运用正投影原理，绘制和阅读机械 工程图纸的课程。
V面
主视图
H面
俯视图
生产上使用的图，是把几个视图摊平，画在同一张 图纸上，得到二视图。 注意主视图与俯视图之间的关系。
V面 主视图 V面 主视图
长 对 正
俯视图 H面
X
俯视图
O
H面
（二）、三视图 三视图的形成
1．一个视图的不定性 物体的一个视图只 能反映出两个方向的尺 寸情况，不同形状物体 的某一视图可能会相同。 所以，一个视图不能准 确的表达物体的形状。 在机械图样上有时也采 用一个视图表达机械零 件的形状，但是，这是 必须附加说明，圆柱的 直径标注“φ”，球体的 直径标注“Sφ”，板的厚 度标注“t”等。在装配 图上大家都非常熟悉的 标准件，如螺栓、轴承 等也只画一个视图。
将三个互相垂直的投影面的视图展开，放在同一张 图纸上，得到三视图。
主视图 左视图
俯视图
去掉多余的辅助线及平面，得到标准三视图。
主视图
高
左视图
高
长
宽
宽
观察此三视图， 各视图间有何关系？
长
俯视图
三视图的规律：
三视图的位置关系:左视图在主视图的右边； 俯视图在主视图的正下方。
２．两个视图的不定 性 用互相垂直的两 个平面作投影面，得 到的两个正投影能表 达物体长、宽、高三 个方向的尺寸，所以， 一般情况下两个视图 能表达清楚物体的形 状，但有些物体用两 个视图也不能准确的 表达其形状，这时要 用三个视图来表达物 体的形状。
三视图 设置一个与正面、水平面垂直的新投影面，叫 侧面，从左向右正投影，得到一个左视图。
由图中三个不同的物体在同一投影面上的视图完全相同， 可知要反映物体的完整形状和大小，必须有几个不同投影 方向得到的视图。
2.视图的概念
（一）、二视图 二投影面体系：正立投影面（V面），水平投影面（H面）。
正立 投影面V
X
O
水平投影面H
向V面作正投影，在V面得到一个视图，叫主视图。 向H面作正投影，在H面得到一个视图，叫俯视图。
图线的应用举例
由此可见:不同类型的图线，不仅名称和含义不同，而且其画 法和用途也不同。
二、机械制图基础
• • • • • • 投影法介绍 视图的概念 点、线、面的投影 基本几何体的投影 组合体的三视图 三视图的画法
1.投影法介绍
（一）、投影法 投影法:用物体的影子表达物体的形状和大小的方法。 中心投影法：过一个投影中心（点光源）将物体 投影到某投影面上的方法。 平行投影法：把光源移到无限远处，用平行光将 物体投影到某投影面上的方法。
2.标题栏 每张图纸上都必须画出标题栏，标题栏的外框线用粗实线、框 内格线用细实线绘制。标题栏的格式和尺寸在国标中都有规定。
国标中规定的标题栏格式。
制图作业中推荐使用简化的标题栏格式。
标题栏的位置 标题栏应位于图纸的右下角，其底边和右边分别与图框线的底 边线、右边线重合。在此情况下，看图的方向与看标题栏的方向 一致。 图 例
在图纸上必须用粗实线画出图框，其格式分为留装订边和不 留装订边两种，但同一产品的图样只能采用其中一种格式。 图例
图 纸 幅 面
841
A1
A0
420
A3
A2
210
A4
297
594
1189
图框格式及其尺寸
X型图纸
Y型图纸
有装订边图纸的图框格式
图框格式及其尺寸
X型图纸；
Y型图纸
无装订边图纸的图框格式
图框格式及其尺寸
X型图纸；
Y型图纸
当标题栏的长边置于水平方向并与图纸的长边平行时，即构 成X型图纸；当标题栏的长边与图纸的长边垂直时，则构成Y型 图纸。
3.机械制图的基本规定
二、比例
比例是指图样中机件要素的线性尺寸与实际机件相应要素的线 性尺寸之比。绘图时应选用国标中规定的绘图比例。
在满足需要的情况下，应尽量采用1:1的比例，以便使图样直 接反映机件的实际大小。对于大而简单的机件一般采用缩小比 例；对于小而复杂的机件一般采用放大比例。
投影法
中心投影法
投射中心 投射线
物体位置改变， 投影大小也改变。
物体 投影
投影面
中心投影特性： 投射中心、物体、投影面三者之间的相对距离对投影的 大小有影响,度量性较差。
正投影法
平行投影法 斜投影法
正投影法 斜投影法
平行投影特性： 投影大小与物体和投影面之间的距离无关，度量性较好。 机械图样多数采用正投影法绘制。
2.机械图纸的作用
• 图纸是工厂组织生产、制造零件和装配机 器的依据。 • 图纸是表达设计者设计意图的重要手段。 • 图纸是工程技术人员交流技术思想的重要 工具，被誉为“工程界的技术语言”。
3.机械制图的基本规定
一、图纸幅面和标题栏
1.图纸幅面及图框尺寸 图纸幅面简称图幅或幅面，是指图纸面积规格的大小。绘制 图样时，应优先采用规定的基本幅面和图框尺寸。 图例
